Ламповый фонокорректор из журнала Радио

Valinor

By Valinor
in Analog

 Share

Recommended Posts

Михаил SM Local

Михаил SM

Posted
Posted
26 минут назад, S.Laptev сказал:

Тогда уж ЕF804 в триоде.

В  трехкаскадный корректор , где третий каскад будет компенсировать недостаточное усиление предыдущих двух , и это (первый каскад) - EF804s Телефункен -  ""золотое колесо известной аудиокареты.""     https://datasheet4u.com/datasheet-pdf/TELEFUNKEN/EF804S/pdf.php?id=1039884

Запомнилось , ув. Юрий Макаров , имеющий серьёзный опыт создания корректоров , отмечал ( своими словами если ) : не знаю почему , но 2-х каскадные корректора с усилением 40-43дб звучат вымученно , обеднённо в сравнении с 3-х каскадными .    И это недалеко от истины - третий каскад ,имхо,  особенно с трансформаторным выходом , как-будто даёт звуку ""плоть и кровь "" (по Рикарду...) и возможность работать с практически любыми картриджами . Поэтому ( если речь о 3-хкаскаднике с низким трансф-м выходом) по многим важным критериям бескомпромиссной альтернативы EF804S нет , если только не ставить в первый каскад -каскод , к примеру , на 6072а .

  • Replies 333
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Михаил SM
Михаил SM

Удобно , часто применяю советские КПЕ от VEF -12 и прочих -от и до 550пф на секцию , как подстроечные к основным конденсаторам коррекции по ВЧ , к примеру аудионотовская цепь (8н2- 39к , 2800пф)  , 25

Михаил SM
Михаил SM

Помогать иным уже часто бывает поздно.  По существу и без ""коньков"" , которые так раздражают ув. администрацию ( нижайше извиняюсь ) , можно по теме добавить, что корректор с пентодом (каскодом

Xрюн222
Xрюн222

Проверил сегодня в аналогичных условиях, точнее, в режиме "по Василичу", случайно добытую 6н17б-в, МЭЛЗ, 1963 г. Питание - 200 вольт, резистор нагрузки 150 к, на аноде получилось 70 вольт. Так вот - в

Posted Images

ВКН Local

ВКН

Posted
Posted

Михаил, вот типовой корректор с EF37+ЕL33 с трансформатором 1:1 очень подходит по описанию выше. Следует-ли, что я по прежнему должен относиться с пофигизмом к раздутой "авторитетности"?

Может все-таки только личные особенности рук+ушей?

Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, ВКН сказал:

Михаил, вот типовой корректор с EF37+ЕL33 с трансформатором 1:1 очень подходит по описанию выше. Следует-ли, что я по прежнему должен относиться с пофигизмом к раздутой "авторитетности"?

Может все-таки только личные особенности рук+ушей?

"".....личные особенности рук+ ушей "" , но добавлю и  концентрацию опыта и знания (на базе опыта уже сделанного ) , опираясь на ресурс своей аудиосистемы , уши понятно , и не одни желательно . Тогда возникает ""видение "" сначала чего то ""приличного""  , рождение и ""квантовая ""(шутка)  обработка будущего , допустим, корректора в голове , макет (если совсем осенило.., то вчистую...) , отладка - подбор режимов , деталей, проводов  , прогон на антириаа (чтобы не более +- 0,3дб разброс АЧХ ) , тупое любование на ""хороший или не очень "" меандр на 1 кгц, 10кгц, 20кгц.... .    Включение в условно рабочую реф. аудиосистему , прослушивание на разной музыке , сравнение с референ. корректором (который играет на ""дорогом "" -каретном уровне ...) , слушание с друзьми -скептиками , запускаем женский слух и музыкантов (часто рубят всю ""малину..."") , возим по приличным аудиосистемам и делаем взвешенные выводы - об угол или в работу.     В  моём случае личного , в итоге , куда меньше, чем коллективного .

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

Михаил, вы не так меня поняли. Основа Вашего предшествующего сообщения была на неком "авторитетном" мнении, мол: бла-бла-бла. А я не считаю это мнение экспертным. Не надо создавать идолов в своей голове! Долой шаблоны!

  • Hmm... (-1) 1
Михаил SM Local

Михаил SM

Posted
Posted
27 минут назад, ВКН сказал:

Михаил, вы не так меня поняли. Основа Вашего предшествующего сообщения была на неком "авторитетном" мнении, мол: бла-бла-бла. А я не считаю это мнение экспертным. Не надо создавать идолов в своей голове! Долой шаблоны!

Если касаемо практического мнения ЮМ и его  подхода , понятно, для него в масштабах созданного им аудиоинформ. пространства (его аудиоэгрегор , где он признанный внутри этого пространства гуру) важно , чтобы аудиопространство жило и процветало , поэтому он конкретно представляет реальные аудиоконцепты , а не рожденные только на симуляторах . Вне аудиоэгрегора он не идол для большинства, внутри - думаю, высокий авторитет . Просто его авторитет основывается не только на т.н. ,,бла и снова бла"", но и на реальном возможном прослушивании его аудиосистемы , возможности принести свой корректор и сравнить с его корректором . Проблема многих аудиофирм , особенно с гордыми предводителями (в относительном ключе) , видится , в невозможности создания ими своего аудиоэгрегора -в позитивном и интересном для кругов аудио ключе . Это может порождать специфические проблемы - от , типа, ""нам всё пофиг "" или ""у нас всё строго по схеме..."" .

В  чём преимущество обсуждений тем на здоровых аудиофорумах ? Как раз в поиске скрытых важных путей и решений , типа, берем схему вроде из журнала ...(мало к чему обязывающую , как выяснилось ) и несмотря на авторитеты , пытаемся выяснить -а как , кто видит иначе , лучше , проще , с видимым результатом .

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

А мне нравятся 4 - каскадные корректоры. Это ж ещё круче чем 3 - каскадные. Что нибудь типа - 6ж7 в триоде, 6с5 в триоде и 6н8с обе половинки, к примеру.

ВКН Local

ВКН

Posted
Posted

А повторитель считаем каскадом? Вдруг 5-каскадный потребуется?

Хватит шуток. Все зависит от требуемого усиления. Какой уровень выхода с головки и какая чувствительность усилителя?

Долой шаблоны?

S.Laptev Veteran

S.Laptev

Posted
Posted
44 минуты назад, Xрюн222 сказал:

А мне нравятся 4 - каскадные корректоры. Это ж ещё круче чем 3 - каскадные. Что нибудь типа - 6ж7 в триоде, 6с5 в триоде и 6н8с обе половинки, к примеру.

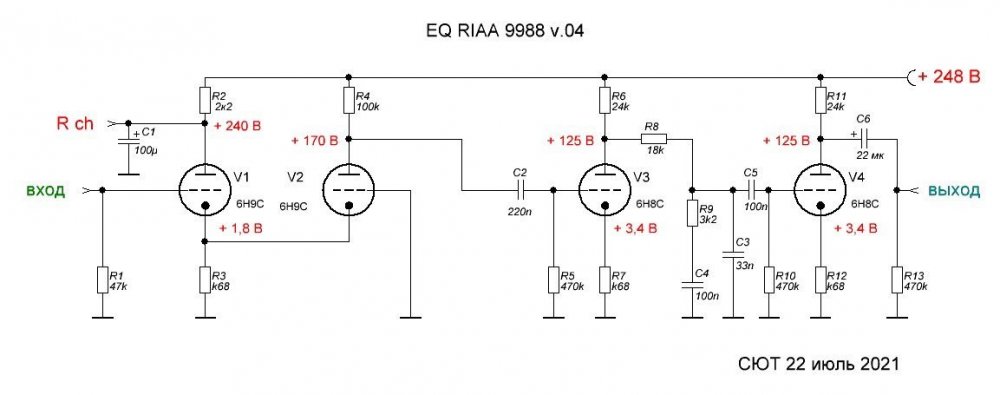

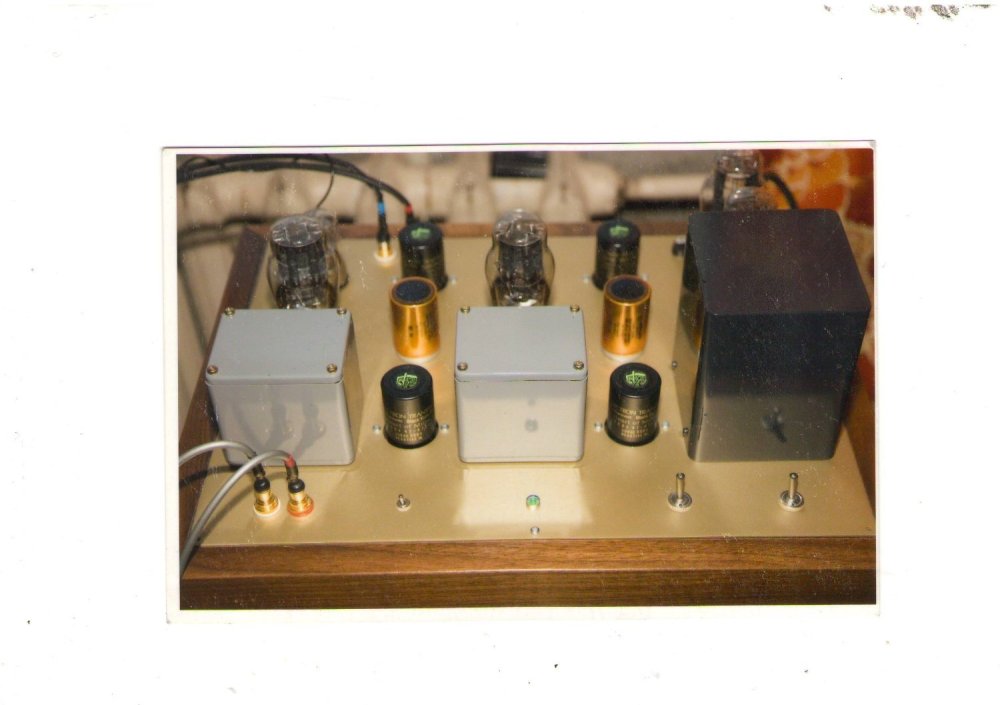

У меня четырёх, кажется, ЕСС83, ЕСС81, ЕСС81

  • Like (+1) 1
Valinor Local

Valinor

Posted
  • Author
Posted

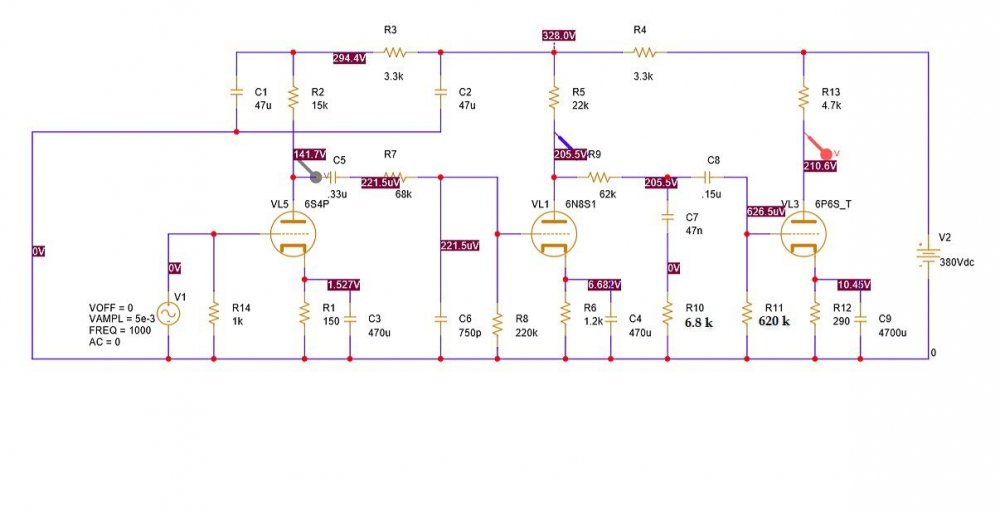

Есть еще вопрос по корректору на счет третьего каскада выходного. Можно ли на выходе какую-нибудь другую лампочку применить с меньшим током, чтобы слишком сильно не кипятить резистор в аноде и по анодному питанию требования будут полегче?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
18 минут назад, Valinor сказал:

Есть еще вопрос по корректору на счет третьего каскада выходного.

Ну, если отбросить эзотерику, то выходной каскад решает две задачи: усиления и согласования(обеспечение низкого выходного сопротивления). С первой задачей проблем нет, а вот со второй сложнее. Хотя, если не стремится к очень низкому выхсопру, то что-то типа 6Ж4 в триоде может быть третьей. Если нужна именно октальная лампа. Если нет, то выбор ширеет. Вплоть до пальчиковых триодов.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Можно много каких, но особо усердствовать в деле уменьшения тока выходного каскада в данной конфигурации, плжалуй, не стоит.

Valinor Local

Valinor

Posted
  • Author
Posted

По согласованию важный момент, т.к. у рекордера, через который идет сигнал на запись и на мониторы, входное сопротивление 22К, а значит по-хорошему выходное сопротивление корректора должно быть раз в 10 меньше.

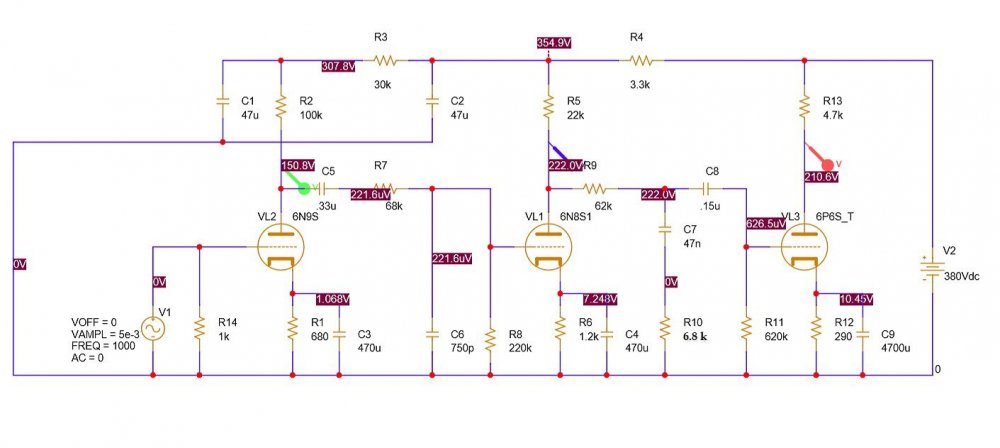

Лампы пока планирую октальные, но можно и на пальцах все попробовать сделать. Тем более 12AX7 на входе должна быть явно менее шумной и микрофонящей, чем 6Н9С. Хотя я хочу попробовать металлическую лампу на вход поставить вопреки местным скептикам.

9 минут назад, Xрюн222 сказал:

Можно много каких, но особо усердствовать в деле уменьшения тока выходного каскада в данной конфигурации, плжалуй, не стоит.

Уменьшить в рамках разумного.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
12 часов назад, S.Laptev сказал:

А если Шуру мощную подключить, М3D, да с "рельсой! Там 10 слишним мВ, сколько на выходе будет:smile-59:?

Что такое "рельса"? N3D? Кстати, да, хороший тест на перегруз.сп-ть. И чтоб на пластинке позаиграннее, для полноты картины...

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 минуты назад, Valinor сказал:

По согласованию важный момент, т.к. у рекордера, через который идет сигнал на запись и на мониторы, входное сопротивление 22К, а значит по-хорошему выходное сопротивление корректора должно быть раз в 10 меньше.

Лампы пока планирую октальные, но можно и на пальцах все попробовать сделать. Тем более 12AX7 на входе должна быть явно менее шумной и микрофонящей, чем 6Н9С. Хотя я хочу попробовать металлическую лампу на вход поставить вопреки местным скептикам.

Уменьшить в рамках разумного.

На стоимость одной приличной для данного случая 12ах7, наверное, можно купить мешок разных 6н9с, из которых подходящих выберется пара тройка как минимум :).

Xрюн222 Mentor

Xрюн222

Posted
Posted
4 минуты назад, BAA сказал:

Если пентод в триоде то 6п15п?

В данном случае не надо усердствовать с МЮ триода, надо наоборот, пониже Ri, при этом не стоит слишком увлекаться лампами "повышенной крутизны" также. По крайней мере, я бы не стал. Трансформаторный выход опционально - одобряется.

  • Like (+1) 1
Valinor Local

Valinor

Posted
  • Author
Posted

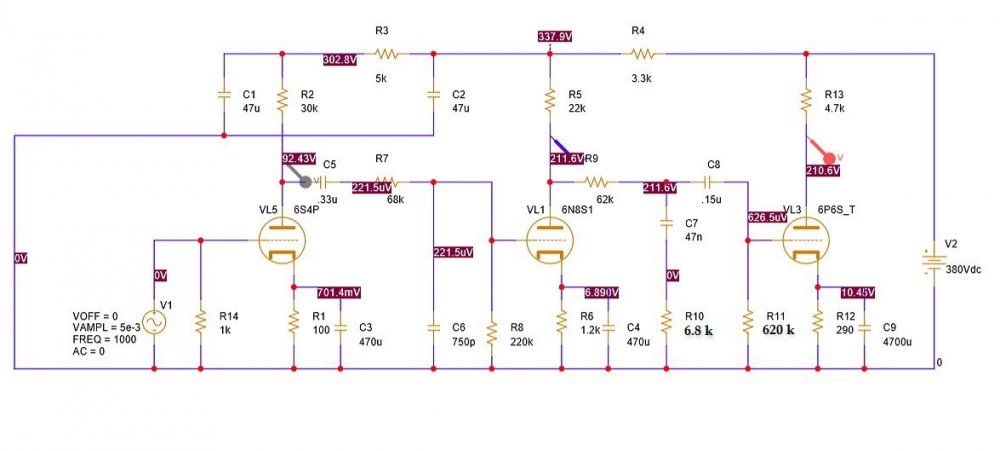

Т.е. на выход кроме 6П6С, как в схеме и 6Ж4 в триоде из октальных вариантов больше ничего лучше не пытаться ставить? А если двойной триод какой-нибудь включить с запараллелеными половинками?

И похоже тему пора чистить... :smile-07:

Stan Marsh Mentor

Stan Marsh

Posted
Posted
8 минут назад, Valinor сказал:

А если двойной триод какой-нибудь включить с запараллелеными половинками?

Некрасивое решение. Да и что параллелить? Какую-нибудь, не к ночи помянутую, 6Н12С? Желаемого выигрыша точно не будет. А 6Н8С нужное выходное в параллель не даст, разве что в SRPP. Но это тоже другое.



8 минут назад, Valinor сказал:

И похоже тему пора чистить... :smile-07:

Доверим Олегу, пусть побудет плохим полицейским.:smile-13:

  • Like (+1) 1
S.Laptev Veteran

S.Laptev

Posted
Posted (edited)
7 часов назад, Valinor сказал:

Есть еще вопрос по корректору на счет третьего каскада выходного. Можно ли на выходе какую-нибудь другую лампочку применить с меньшим током, чтобы слишком сильно не кипятить резистор в аноде и по анодному питанию требования будут полегче?

Было на старом АП, мы с Михаилом К писали об этом, неразумно, пример - фабричные студийные корректоры. По каскадам, сначала лампа с большим усилением, потом поменьше, потом ещё меньше и транс.

7 часов назад, Valinor сказал:

По согласованию важный момент, т.к. у рекордера, через который идет сигнал на запись и на мониторы, входное сопротивление 22К, а значит по-хорошему выходное сопротивление корректора должно быть раз в 10 меньше.

Лампы пока планирую октальные, но можно и на пальцах все попробовать сделать. Тем более 12AX7 на входе должна быть явно менее шумной и микрофонящей, чем 6Н9С. Хотя я хочу попробовать металлическую лампу на вход поставить вопреки местным скептикам.

Уменьшить в рамках разумного.

Не ясно про какой рекордер Вы пишите, там везде трансы же?

12АХ7 лучше будет, но английские, немецкие и т.д, на крайний случай венгры с высоким анодом.

Железные двойные триоды есть, но....

6 часов назад, Xрюн222 сказал:

Что такое "рельса"? N3D? Кстати, да, хороший тест на перегруз.сп-ть. И чтоб на пластинке позаиграннее, для полноты картины...

Да, она. И с учётом, что некоторые пластинки с перегрузом чуть ли не на + 15 дБ записаны.

6 часов назад, Xрюн222 сказал:

На стоимость одной приличной для данного случая 12ах7, наверное, можно купить мешок разных 6н9с, из которых подходящих выберется пара тройка как минимум :).

Совершенно верно, известно с АП, я выбирал из 12 импортных Подобранных пар. Проблема с подбором есть! Но звук много лучше, тема про корр. Ульянова и другие.



Edited by Ollleg
корректировка
Stan Marsh Mentor

Stan Marsh

Posted
Posted

И всё-таки, скорее всего, 6П6С в этом месте на своём месте, заменить её сложно. И да, кто-то выше отметил, что высокая крутизна тут не на пользу. И 6Ж4, кмк, здесь будет точно хуже. На входе я бы поставил свою любимую 14F7 - локтальную сестру 12SL7(6SL7, с накалом 12В ).

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

И у этой темы название поменять, мало что от исходного вопроса осталось...

Много про что порассуждали, забыли только вот что, важное.

Какова входная ёмкость корректора с триодом с высоким МЮ и без ОС на входе? :smajlik-prava:И как с этим жить дальше?! :smile-57:

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
14 minutes ago, Xрюн222 said:

Какова входная ёмкость корректора с триодом с высоким МЮ и без ОС на входе? :smajlik-prava:И как с этим жить дальше?! :smile-57:

Усиление около 50, емкость, соответственно, 200 пФ+монтаж. Нейтрализуем Миллера (проходную) ... индуктивностью картриджа. (Шутка)
