Например

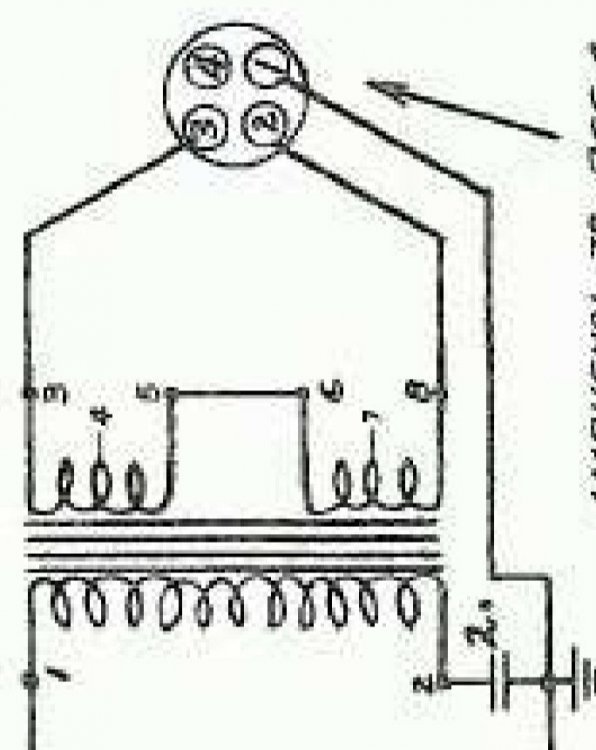

Зачем в ламповой панельке центральный контакт ни к чему не соединенный?

  • Hmm... (-1) 1
Posted

В пальчиковых, например? Во-первых, это красиво. Ходят слухи, что заземление оного влияет на паразитные ёмкости. Я, например, иногда завожу туда ту самую землю, и это служит локальной звездой.

  • Like (+1) 5
Posted
24 minutes ago, Stan Marsh said:

Ходят слухи, что заземление оного влияет на паразитные ёмкости.

Имея дело с летающими электронами такие слухи отрицаю. Неужели просто монтажный лепесток? Дополнительный.

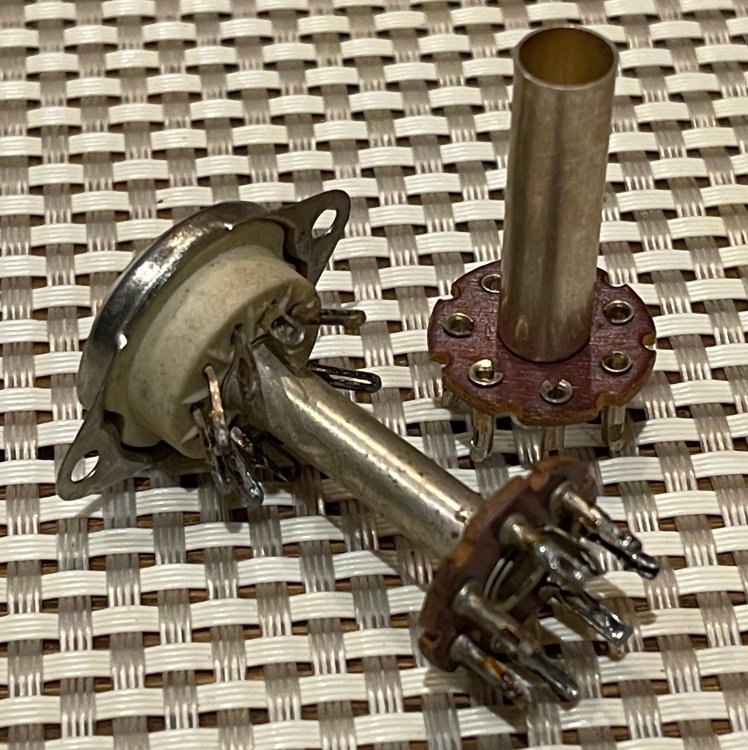

В том то и дело, что к экрану соединения нет, в соответствующей панельке.

  • Smile 1
Posted

Роман, это увидел, как и монтаж, в том числе у Тek-a. Cкорее всего что так, для удобства монтажа. Попробую по английски запросить.

  • Like (+1) 1
Posted


When grounded (as it always should be) it reduces capacitive coupling between tags/sockets. Most important for RF; less so for audio. Some RF circuits may use it as a local star point, as RF often uses a star per stage.
Из DIYAUDIO, от уже ушедшего, DF96

  • Hmm... (-1) 1
  • 1 month later...
Posted

Модели плюс-минус одинаковые. Смотрите на параметры и корректируете. А вот солверы (решалки уравнений) - нет.
Основных два PSpice и LTspice. Есть модели для тех и других. Скорее для LT, так как он безусловно бесплатный.
Иногда вывернуть шерстью внутрь получается, но не работает.
DIYAUDIO для начала.
Есть программы работающие с кривыми с результатом в виде параметров.
Скорее проще поставить PSpice или LTspice.
Есть оболочки взаимодействующие с солверами - MS, судя по названию - одна из них.
Пусть скажут кто пользовался.
И без обид. Некое понимание процесса моделирования таки требуется. Понимание того, что должно получиться.

  • Like (+1) 1
Posted
2 часа назад, BAA сказал:

Модели плюс-минус одинаковые. Смотрите на параметры и корректируете. А вот солверы (решалки уравнений) - нет.
Основных два PSpice и LTspice. Есть модели для тех и других. Скорее для LT, так как он безусловно бесплатный.
Иногда вывернуть шерстью внутрь получается, но не работает.
DIYAUDIO для начала.
Есть программы работающие с кривыми с результатом в виде параметров.
Скорее проще поставить PSpice или LTspice.
Есть оболочки взаимодействующие с солверами - MS, судя по названию - одна из них.
Пусть скажут кто пользовался.
И без обид. Некое понимание процесса моделирования таки требуется. Понимание того, что должно получиться.

Хорошо, с этими программа ознакомлюсь, думал есть библиотека с отечественными лампами для мультисим.

Понимание есть, хочу таким ПО воспользоваться что бы трудозатраты на макете уменьшить.

  • Cool (+1) 1
  • 1 month later...
Posted

Добрый всем день.
Тетрод, лучевой, 6П41С.
Рабочая точка 600 В и 15 мА, вполне в пределах добра и зла.
Не помрет ли катод при столь малом токе эмиссии?

Posted

Это точка покоя? Режим "Б"? Или эти 15мА будут на постоянной основе? Впрочем, ничего страшного произойти не должно.

Posted
1 minute ago, Stan Marsh said:

Это точка покоя? Режим "Б"? Или эти 15мА будут на постоянной основе? Впрочем, ничего страшного произойти не должно.

Виноват.
Класс А, драйвер c динамической нагрузкой в виде точно такого-же тетрода. Питание естественно в два раза больше. Ток нагрузки сотня - другая микроампер. И то на ВЧ. Получается режим без особого токоотбора.

Posted

Токоотбор определяется током покоя, а не током нагрузки в данном случае.
В справочнике есть режим 500 В питания при 170 В на экранной сетке (двухтакт в классе В на 60 Вт).
6П41С в триоде очень линейная лампа, а вот в тетроде мало того что надо не превысить 350 В на экранной сетке, так еще и сама лампа не очень-то линейна. Ну если не качать по экранной сетке.

  • 3 months later...
Posted

Еще один вопрос.
Индуктивность проволочных резисторов. Добрался до взрослого моста. Измерил - совпало с ожиданиями.
К сожалению 20 кОм не взял. Вот интересно в 20 килоомах провод тоньше или витков в  100500 раз больше?
Каков опыт? Добираться до моста не вариант..



Posted

Скорее всего 20 ком. и тоньше и длиннее проводник, в основном мотается манганином, константаном они термостабильны (т.е при нагреве их номиналы не меняются в отличие от нихрома). Стандартные выпускаемые диаметры имеют значения от 0,02 мм - 1370 ом/метр.... до 1,0 - 0,548 ом/метр. Индуктивности не должно быть если намотан пополам в два провода.

Posted
7 часов назад, BAA сказал:

Индуктивность проволочных резисторов. Добрался до взрослого моста. Измерил - совпало с ожиданиями.

Пробовал прибором мерить, показывает отрицательную индуктивность.

Posted
4 hours ago, Russ3000 said:

Пробовал прибором мерить, показывает отрицательную индуктивность.

Не, мост даже сопротивлени до 4-го знака правильно показал. Постоянная времени значительно меньше микросекунды. Там наверное емкость знаяительная. Но при таком демпфировании резонировать не будет. Придется делитель делать.

Posted
10 minutes ago, Russ3000 said:

Мерил так, ради академического интереса, чтобы определить границы применимости.

Именно так, результат, как минимум, удивил.

Posted

В продолжение индуктивности проволочных резисторов: как и положено, 10 килоом имеет индуктивность в 100 раз выше чем 1 килоом, а 100 ом в 100 раз меньше. Емкость измерить доступными мне приборами не удалось... Что называется делаем выводы. 10 к имеет постоянную 0,25 мкс а 100 к скорее будет иметь 25 мкс... если там провод не в три раза тоньше, что вряд-ли. Ломать дабы посмотреть не буду.

  • 3 months later...
Posted

А вот ещё.
Как перейти с баланса на небаланс через трансформатор?
Есть тор, есть провод и некоторое умение мотать.
Трифиляр?
Бифиляр и одиночный?
Две секции первички и одна большая вторичка?

  • Smile 1
Posted

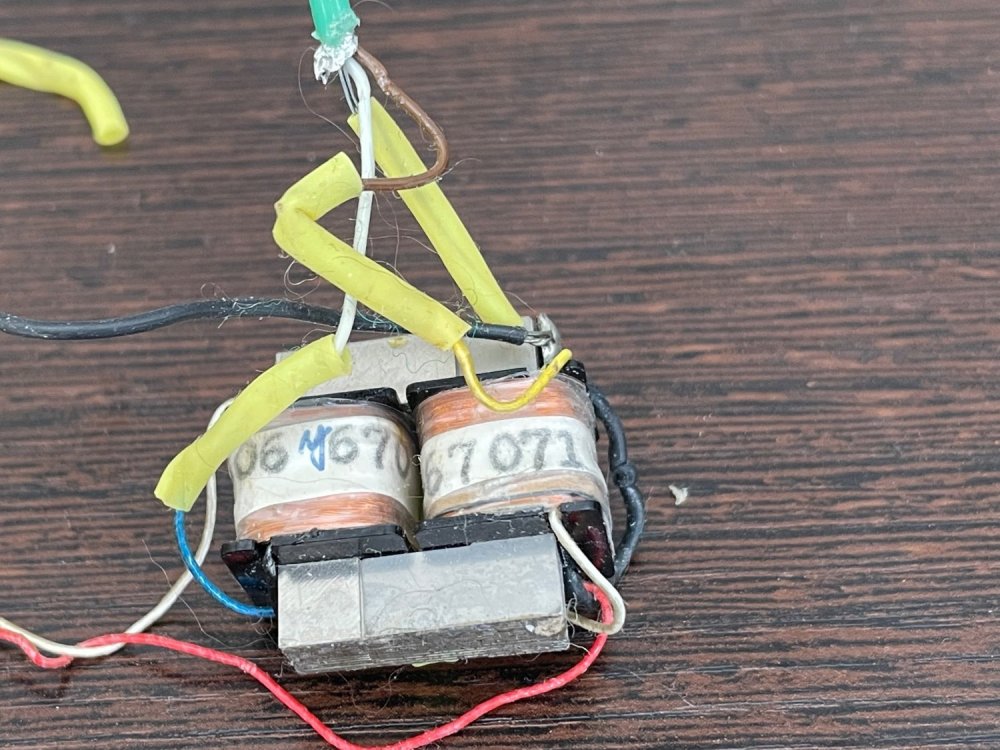

Мотать как выходные РР наоборот. ТОР нежелателен, лучше ПЛ - легче решить проблемы с межобмоточными емкостями.

Posted
4 минуты назад, johnson1496 сказал:

ТОР нежелателен, лучше ПЛ

Зачем вы так? А как найду ПЛ из пермаллоя и буду зазор притирать?

Posted

Не заметил, что у Вас пермалой. Тогда интересен Ваш результат. Хотя я бы делал: первичка, экран, вторичка, экран, первичка с переворотом. Так уже мотал - от переворота концов первички примерно до 50 кГц фаза и амплитуда на вторичках не бегала. Показать не смогу - давно в готовой конструкции.
