Вопросы начального уровня по фонокорректорам ММ.

Olev

By Olev
in Help for beginners

 Share

Recommended Posts

Olev Collaborator

Olev

Posted
  • Author
Posted
1 час назад, S.Laptev сказал:



Никакие детальки на входе менять не нужно, всё стандартизированно, получится автоматически хорошо.

Вы про какую схему говорите?

  • Replies 60
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Дядя Фёдор
Дядя Фёдор

Собрал фонокорректор Жуковского Sigma-2 последней версии. чисто попробовать, когда услышал, решил на нём и остановиться.

юрий робертович
юрий робертович

Самый простой на 6н2п-ЕВ, только ЕВ, ЕР

Valinor
Valinor

Выскажу свое субъективное мнение по заданным вопросам. 1) В питании любой конструкции необходима разумная достаточность. Корректор - это не усилитель мощности, поэтому трансформаторы на большие т

Posted Images

юрий робертович Local

юрий робертович

Posted
Posted

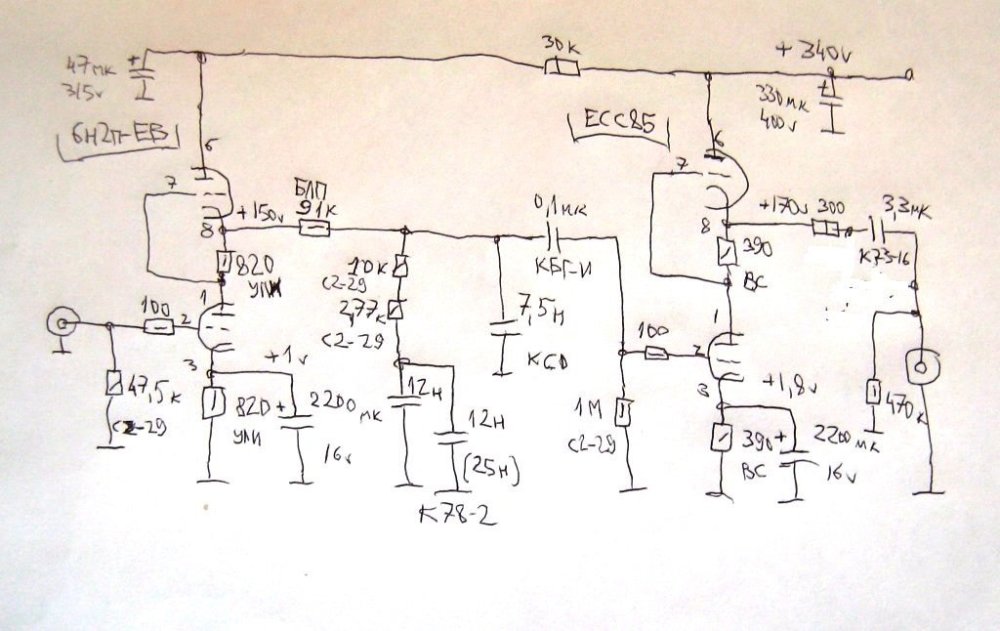

Именно эта была переделана из схемы Ульянова, исправил его по коррекции(недокорректировано), и поставил нефонящие лампы, например 6н2п-ев и СРПП 6н1п-ев.

Схема что есть, давно на входе стоит 0,22мкф К71-4 и 50 ком, тау4=11.000 мкс

  • Like (+1) 1
ТаргеТ Community Regular

ТаргеТ

Posted
Posted
13 часов назад, S.Laptev сказал:

Корректора Пузанова не существует, первые корректоры на пентоде и триоде были у А.Лихницкого и Ю.Макарова, позднее, конечно, у Е.Комиссарова.

Просто так на схеме написано, и на старом АП была ветка в тучу страниц. Многие и привыкли к такой идентификации. А так-то да, Пузанов писал, что он её развил из Бокаревской, а Бокарев из... В общем как в том фильме, про неуловимых мстителей.

13 часов назад, S.Laptev сказал:

При правильном изготовлении фона никакого нет, сифонит силовик самомот, или ТАН,ТН, и прочие ТС.

Точно. Сам через это прошёл.

Valinor Local

Valinor

Posted
Posted
14 часов назад, S.Laptev сказал:

При правильном изготовлении фона никакого нет, сифонит силовик самомот, или ТАН,ТН, и прочие ТС.

Правильной конструкцией добиться уровня фона по питанию достаточного для комфортного прослушивания при применении кенотрона и классического фильтра вполне можно. Так чтоб в ухо не бросалось при средней громкости. А вот добиться достаточного уровня фона при желании владельца корректора заняться оцифровкой винила уже будет проблематично.

Собственно на любом доступном фото фирменного фонокорректора за много сотен тысяч рублей видно, что питание даже при наличии кенотрона очень сильно фильтруется/стабилизируется. Не просто так же.

А ТАНы действительно могут портить питание в слабосигнальных конструкциях. Хороший тор или р-кор трансформатор - самое то для фонокорректора.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
14 минут назад, Valinor сказал:

Хороший тор или р-кор трансформатор - самое то для фонокорректора.

Спорное утверждение.

Valinor Local

Valinor

Posted
Posted
8 минут назад, юрий робертович сказал:

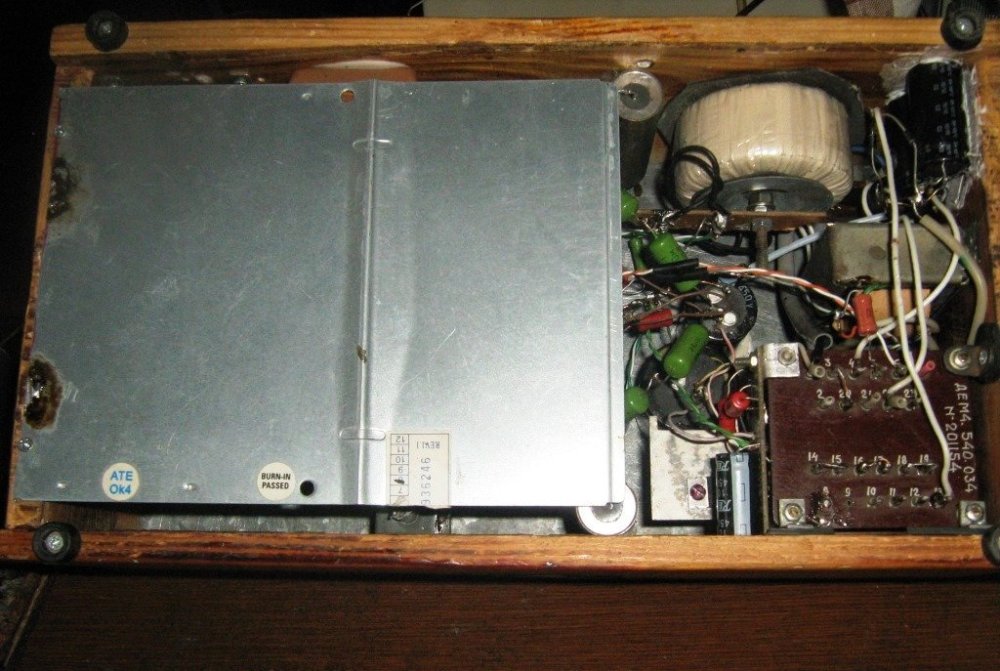

ТА33 в корр-ре, ЭД с +360в и +300в на полевике, накальник ТОРик самомот, два Шоттки, 10.000мкф - 3,6 ома - 10.000мкф

Ага, диоды, электронный дроссель и никаких кенотронов.

Об том и речь, что при хорошей фильтрации анодного (электронным дросселем например) проблем с фоном не будет.

Valinor Local

Valinor

Posted
Posted
54 минуты назад, Xрюн222 сказал:

Спорное утверждение.

У меня по опыту для борьбы с фоном в корректоре Ульянова ТАН в обязательном порядке нужно было выносить в отдельный корпус.

ВКН Local

ВКН

Posted
Posted
59 минут назад, Valinor сказал:

 ТАН в обязательном порядке нужно было выносить в.....

..... Специальный контейнер возле подьезда.

Друзья, ну будьте здравомыслящими!

  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, юрий робертович сказал:

От Вадима Пузанова привет, только что в ldsound ему тоже передал

Все благодарны.  Юрий Робертович , без подвоха, что реально даёт установка перед выходным переходным конд-ом в выходном каскаде резистора 51 -300ом .  Ставят и большего номинала. Отслушивали , в чём кайф ?

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
4 часа назад, Valinor сказал:

Правильной конструкцией добиться уровня фона по питанию достаточного для комфортного прослушивания при применении кенотрона и классического фильтра вполне можно. Так чтоб в ухо не бросалось при средней громкости. А вот добиться достаточного уровня фона при желании владельца корректора заняться оцифровкой винила уже будет проблематично.

Собственно на любом доступном фото фирменного фонокорректора за много сотен тысяч рублей видно, что питание даже при наличии кенотрона очень сильно фильтруется/стабилизируется. Не просто так же.

А ТАНы действительно могут портить питание в слабосигнальных конструкциях. Хороший тор или р-кор трансформатор - самое то для фонокорректора.

Если стоит выбор -  стабилизировать или выпрямлять , стабилизация анодного , когда исключаются последующие после RC цепи по питанию (как делается в корректорах АН) , даёт заметное улучшение точности НЧ при полном подавлении фона.  В случае просто фильтрации , применят двойную фильтрацию : C -L -C-L -С. Если конденсаторы жидкомаслонаполненные , то R в последующих формированиях тау по питанию не нужно , идеально - опять дроссель . Этот (последний) вариант самый живой и обыгранный, кто слушал корректора с чисто бумагомаслянной фильтрацией (не забывая о L не  менее 15-20 гн. ).

S.Laptev Mentor

S.Laptev

Posted
Posted
13 часов назад, юрий робертович сказал:

Именно эта была переделана из схемы Ульянова, исправил его по коррекции(недокорректировано), и поставил нефонящие лампы, например 6н2п-ев и СРПП 6н1п-ев.

Схема что есть, давно на входе стоит 0,22мкф К71-4 и 50 ком, тау4=11.000 мкс

У Ульянова не было ошибок, он писал пару раз, потом психанул и плюнул и больше не заходил. Недокорректировано.....

Не было у Ульянова пентодов в схеме, не надо железные лампы ставить, хуже они, умные и опытные люди писали.

11 часов назад, ТаргеТ сказал:

Просто так на схеме написано, и на старом АП была ветка в тучу страниц. Многие и привыкли к такой идентификации. А так-то да, Пузанов писал, что он её развил из Бокаревской, а Бокарев из... В общем как в том фильме, про неуловимых мстителей.

Точно. Сам через это прошёл.

Это всё при мне было, я всё это помню, Пузанов часто писал мне, спрашивал, что надо ещё сделать,чтоб лучше играло, как фон неубиваемый убить и т.д. обещал в статье упомянуть:smile-03:

Конечно не будет, откуда ему взятся. Вас помню хорошо, тоже переписывались, помнится.

10 часов назад, Valinor сказал:

Правильной конструкцией добиться уровня фона по питанию достаточного для комфортного прослушивания при применении кенотрона и классического фильтра вполне можно. Так чтоб в ухо не бросалось при средней громкости. А вот добиться достаточного уровня фона при желании владельца корректора заняться оцифровкой винила уже будет проблематично.

Собственно на любом доступном фото фирменного фонокорректора за много сотен тысяч рублей видно, что питание даже при наличии кенотрона очень сильно фильтруется/стабилизируется. Не просто так же.

А ТАНы действительно могут портить питание в слабосигнальных конструкциях. Хороший тор или р-кор трансформатор - самое то для фонокорректора.

Конечно можно, достаточно вспомнить пресловутый корр. Шур М65, силовик рядом с лампами, однополупериодный выпрямитель, ёмкости по 20 мкф, дросселя нет, накал переменкой, подъёма нет, фона неТ!

5 часов назад, юрий робертович сказал:

"Элементарно, Ватсон", чтоб не генерила. Сразу скажу, последовательные сопротивления 15-300 ом со входами, выходами рояли НЕ влияют, и даже на СВЧ.

На этих лампах никогда не загенерит! У вас не влияет, у вас  вообще ничего не влияет, все это уже поняли, отнеслись с пониманием!

  • Like (+1) 2
Valinor Local

Valinor

Posted
Posted
11 минут назад, S.Laptev сказал:

Конечно можно, достатоно вспомнить пресловутый корр. Шур М65, силовик рядом с лампами, однополупериодный выпрямитель, ёмкости по 20 мкф, дросселя нет, накал переменкой, подъёма нет, фона неТ!

Понятие "фона нет" бывает очень растяжимым. Если воткнуть корректор на запись в линейный вход рекордера или аудиокарты, то какой уровень шума будет с подключенным к корректору картриджем и какой спектр этого шума будет?

Повторюсь, просто при прослушивании даже небольшой фон 50 Гц может не мешать и быть незаметным, для кого-то это означает, что "фона нет".

Какое соотношение сигнал/шум будет у корректора с питанием нестабилизированным и стабилизированным?

Valinor Local

Valinor

Posted
Posted
7 минут назад, Xрюн222 сказал:

"Фона нет" - это, как минимум, уровень фона НЕ превышает уровень шума ламп.

Какой при этом должен быть уровень пульсаций выпрямленного анодного напряжения? И насколько большую лепту по собственным шумам в питание может вносить кенотрон?

Xрюн222 Mentor

Xрюн222

Posted
Posted

"Собственные шумы" применительно к питанию возможны скорее у п/п диодов, чем  у кенотронов. Причём, зависит и от схемы выпрямителя.

  • Like (+1) 2
alss Proficient

alss

Posted
Posted
1 час назад, Xрюн222 сказал:

"Фона нет" - это, как минимум, уровень фона НЕ превышает уровень шума лам

Это действительно минимум, а учитывая, что ухо-мозг вытягивает сигнал из-под шума, желателен запас 3-5 дБ. Не один раз сталкивался - на экране осциллографа вроде как только шум, а на слух чувствуется какая-то организованность, селективным микровольметром посмотришь - таки имеется сетевая составляющая...

  • Like (+1) 2
