Товарищи, озадачился постройкой фонокорректора. До сего момента фонокоров не делал. После изучения темы возник ряд вопросов, ответы на которые  хотелось бы послушать от знающих людей. Вопрос не про конкретную цепь а про "вообще". Этакий "сферический , в вукууме"

1) Какой запас по питанию должен быть в силовом трансформаторе? Нужно ли трех - пяти - десятикратное  превышение  габаритной мощности , над потребляемой?

2) Чем выпрямлять анодное напряжение: диоды ? Кенотрон? Тут особенно интересна субъективная сторона мнений.

3) Обязательно ли выпрямление накала ?

4) Стабилизация питания анодных цепей: необходимость или блажь?

5) Во многих серийных фонокорректорах есть возможность подстройки входного сопротивления и входной ёмкости . Действительно ли они необходимы если  используется одна  головк ЗС?

6) Если у кого- то есть люимые, проверенные схемы - поделитесь пожалуйста.





Posted
10 минут назад, Комелев Константин сказал:

Если есть желание сэкономить на времени и метаниях из стороны в сторону, соберите корректор Хрюна.



А где посмотреть про него?

Posted
16 минут назад, юрий робертович сказал:

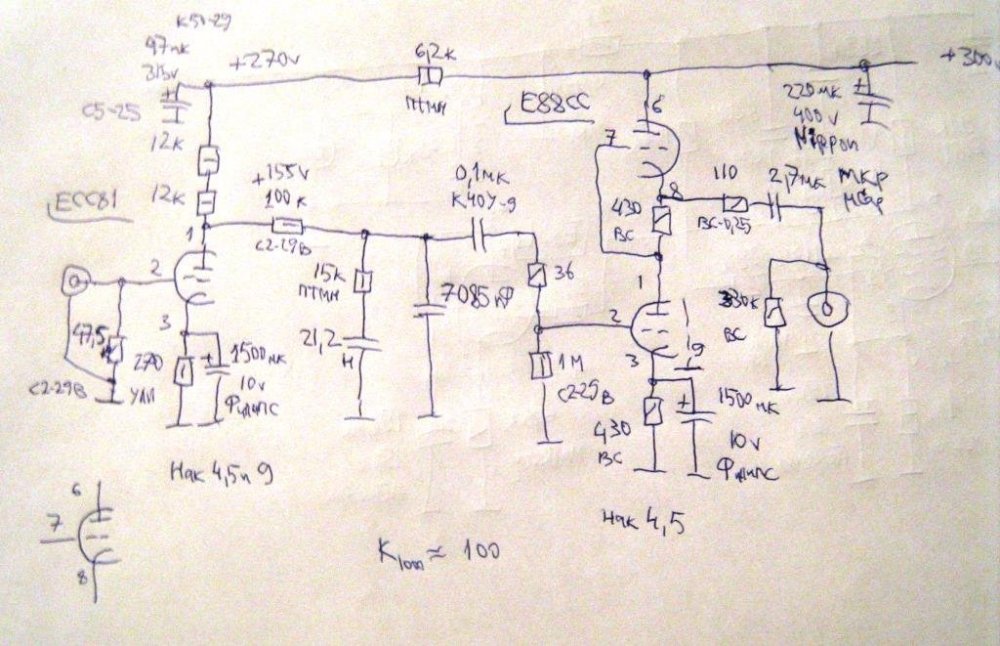

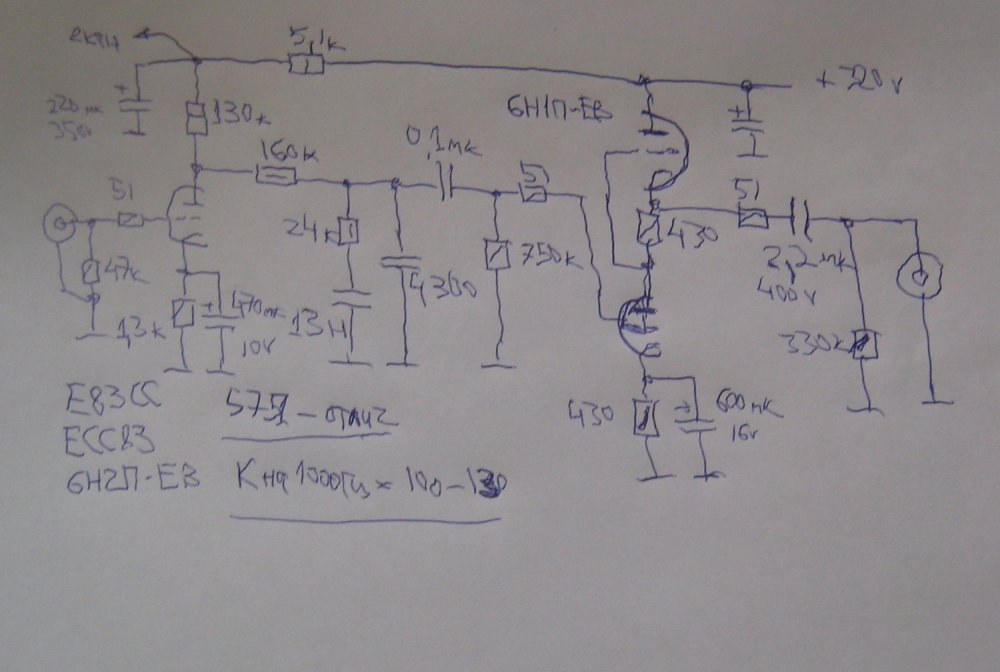

Самый простой на 6н2п-ЕВ, только ЕВ, ЕР


 Интересная схема. Повторить думаю можно. Вы сами собирали её?

Несколько вопросов, если позволите:

Какая ёмкость первого конденсатора в анодной цепи и нужно ли шунтировать конденсатор на 250 мкф в этой же цепи?

5157-отлич? Это что?

Ёмкость в цепи коррекции 13 НФ?

  • Like (+1) 1
Posted
3 часа назад, Olev сказал:

) Какой запас по питанию должен быть в силовом трансформаторе? Нужно ли трех - пяти - десятикратное  превышение  габаритной мощности , над потребляемой?

Не нужен запас, только на просадку сети, я рассчитываю на диапазон от 200 до 250 В.

2) Чем выпрямлять анодное напряжение: диоды ? Кенотрон? Тут особенно интересна субъективная сторона мнений.

Диоды с шунтирующими конденсаторами или кенотрон - одинаково.

3) Обязательно ли выпрямление накала ?

Крайне желательно для первого каскада. Плюс смещение накала над катодами.

4) Стабилизация питания анодных цепей: необходимость или блажь?

Не блажь, но и не необходимость. CLCRC фильтра вполне хватает.

5) Во многих серийных фонокорректорах есть возможность подстройки входного сопротивления и входной ёмкости . Действительно ли они необходимы если  используется одна  головка ЗС?

Нет.

6) Если у кого- то есть любимые, проверенные схемы - поделитесь пожалуйста.

Пентод в первом каскаде, триод во втором. И тот и другой каскады с током не меньше 10 мА. Коррекция только пассивная и только на общий провод (не в анодах. А если в них, то питание под 500 В). Это мой выбор, а делать для первого раза таки схему от Юрия Робертовича (0,01 мкФ+3000 пФ=13 нФ, остальное стандартные значения, в цепи коррекции подобрать ±1%).





  • Like (+1) 1
  • Thanks (+1) 1
Posted

Пентод в первом каскаде, триод во втором. И тот и другой каскады с током не меньше 10 мА. ...Александр Степанович,а какую схему порекомендуете?

Posted
2 часа назад, юрий робертович сказал:

5751, е83сс очень дорого, есс83 подешевле. 6н2п-ЕВ самое то, и у нас много, Дим Димыч недавно предлагал. Ку на 1000гц с 6н2п-ЕВ самое большое, равно 130. Как напИсано, 13 нф, 4300 пф.

5751 не является аналогом, гитарная, но недорогая, ЕСС83 дешёвая, от телефункена:smile-03:? Схема Аудио-нота она называется, М1, М2 самая простая и в ней нет ошибок, в отличии...

Posted
5 часов назад, Olev сказал:

После изучения темы возник ряд вопросов, ответы на которые  хотелось бы послушать от знающих людей.

Заданные вопросы тысячу раз разжеваны на множестве сайтов и форумов и никто кроме вас "самую-самую" не предложит, хотя предложений будет +1000500 и каждая со своими особенностями. А особенности связаны именно с вашими возможностями, как техническими, так и финансовыми, и музыкальными, вероятно в первую очередь.

P.S. На одном из форумов в теме "помогите выбрать фонокорректор" более 15 тысяч постов,  вряд ли вы изучили тему судя по смыслу заданных вами вопросов.

  • Like (+1) 1
Posted

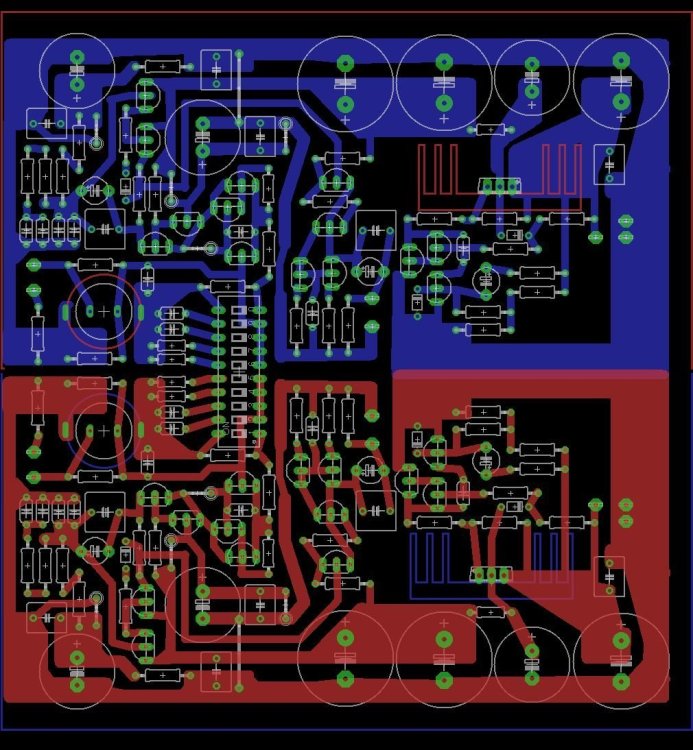

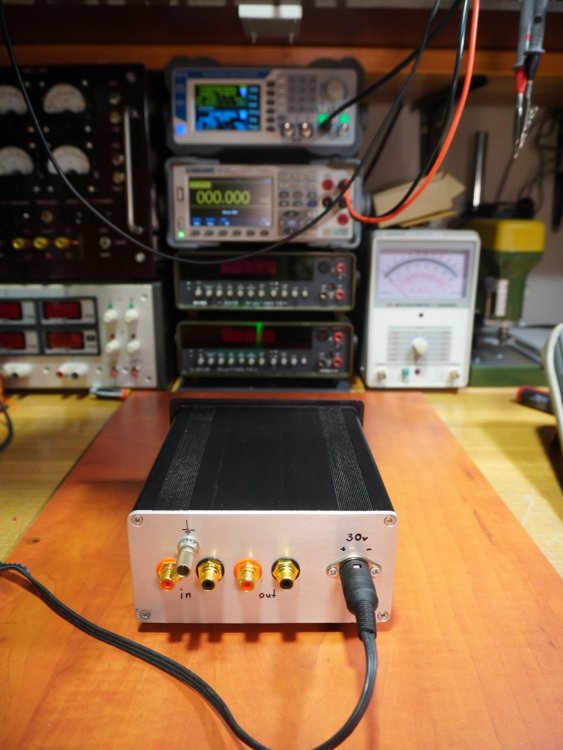

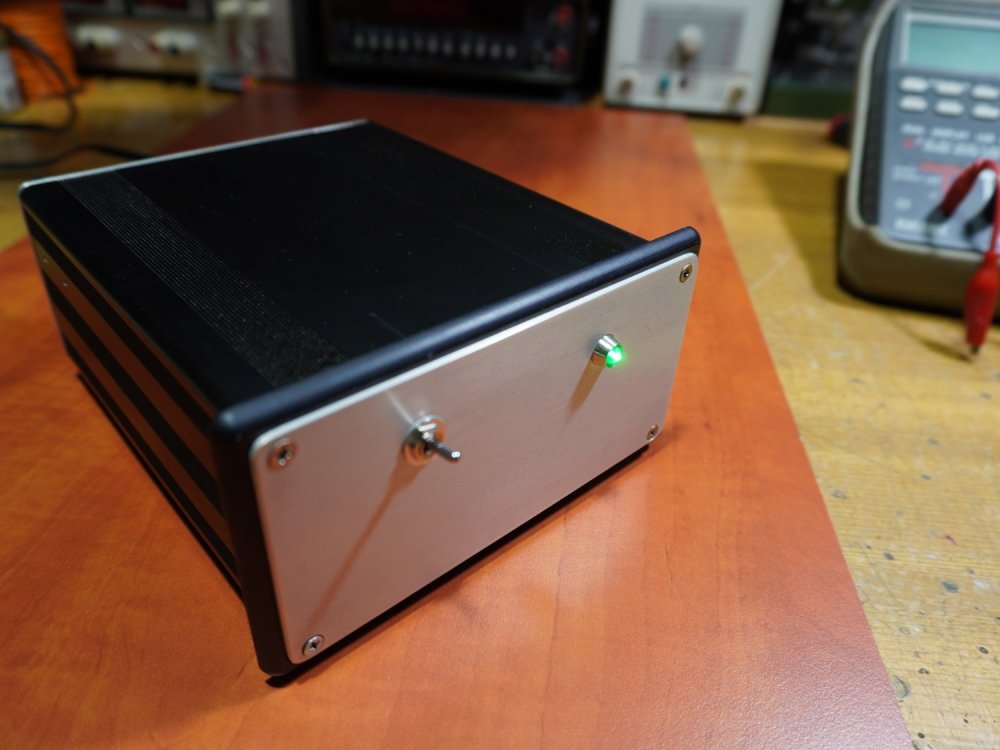

Olev, может вам обратить внимание на фонокорры на транзисторах? Во-первых, нет высокого напряжения, во-вторых, будет от чего отталкиваться, сравнивать с чем в будущем, имхо.

  • Thanks (+1) 1
Posted
1 час назад, юрий робертович сказал:

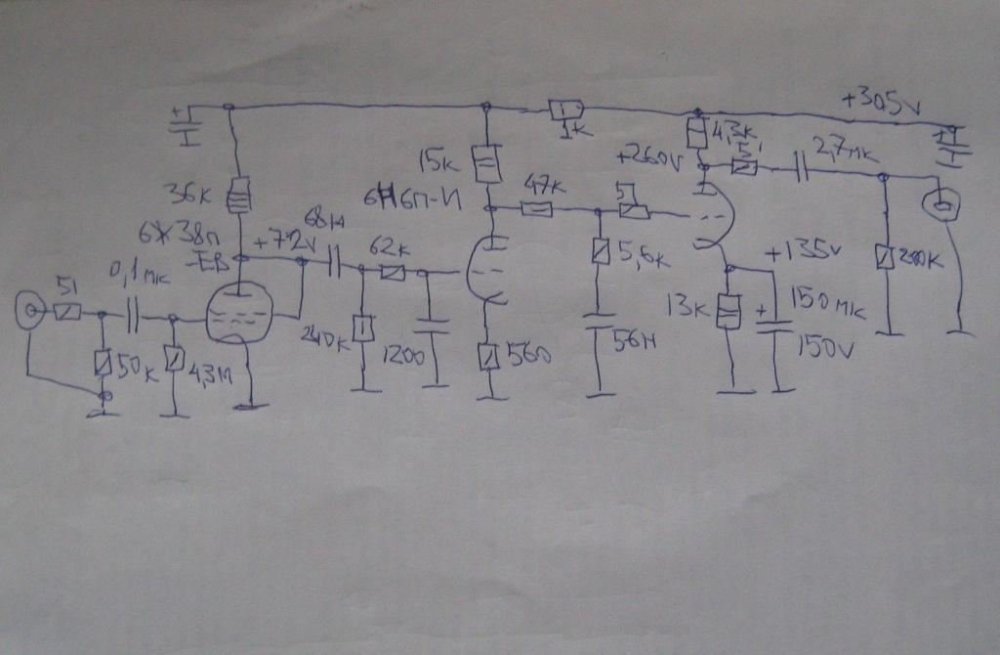

Саша Бокарёв назвал ее "Схема на том что есть", и работает около десяти лет, делал на спор, Ку на 1000гц равно 250

Схеме 25-ть лет, придумана задолго до старого АП, до этого она была в виде двух каскадов СРПП на ЕСС83, ввиду плохого качества и ущербности СРПП была переделана на ЕСС83 и ЕСС88. Предтеча этих схем другая схема П.Квортрупа, из корректора преда Аудио инновэйшн середины 80-х, два обычных каскада с пассивной цепью между ними, без СРПП. Причём тут перечисленные выше люди, изобредшие давно изобретённое, да ещё с ошибками?

  • Like (+1) 1
Posted
26 минут назад, Алексей сказал:

Olev, может вам обратить внимание на фонокорры на транзисторах? Во-первых, нет высокого напряжения, во-вторых, будет от чего отталкиваться, сравнивать с чем в будущем, имхо.

Спасибо, но нет интереса. Транзисторные и микросхемные есть в моих заводских усилителях. Конечно для сравнения они подойдут, но самому ваять чтот из транзисторов не хочется

Posted
1 час назад, SP057 сказал:

Заданные вопросы тысячу раз разжеваны на множестве сайтов и форумов и никто кроме вас "самую-самую" не предложит, хотя предложений будет +1000500 и каждая со своими особенностями. А особенности связаны именно с вашими возможностями, как техническими, так и финансовыми, и музыкальными, вероятно в первую очередь.

P.S. На одном из форумов в теме "помогите выбрать фонокорректор" более 15 тысяч постов,  вряд ли вы изучили тему судя по смыслу заданных вами вопросов.

Читать 15000 постов и в голову не придёт.

Posted
6 часов назад, Olev сказал:

1) Какой запас по питанию должен быть в силовом трансформаторе? Нужно ли трех - пяти - десятикратное  превышение  габаритной мощности , над потребляемой?

2) Чем выпрямлять анодное напряжение: диоды ? Кенотрон? Тут особенно интересна субъективная сторона мнений.

3) Обязательно ли выпрямление накала ?

4) Стабилизация питания анодных цепей: необходимость или блажь?

5) Во многих серийных фонокорректорах есть возможность подстройки входного сопротивления и входной ёмкости . Действительно ли они необходимы если  используется одна  головк ЗС?

6) Если у кого- то есть люимые, проверенные схемы - поделитесь пожалуйста.

Выскажу свое субъективное мнение по заданным вопросам.

1) В питании любой конструкции необходима разумная достаточность. Корректор - это не усилитель мощности, поэтому трансформаторы на большие токи и огромной мощности не нужны.

2) Кенотрон считается хорошо. Но как по мне, ультрабыстрые диоды так же прекрасно подойдут и с ними меньше возни.

3) В каждой конкретной конструкции надо смотреть по ситуации с фоном. Если есть необходимость борьбы с фоном, то можно начать с подачи с анодного питания положительного смещения в среднюю точку накала, если не поможет, то можно попробовать выпрямить, если и это не поможет, то придется, например, минус выпрямленного накала на землю посадить.

4) По моему опыту в фонокорректорах фильтрация/стабилизация анодного напряжения - необходимость. Основной фон не от накала, а от качества анодного питания. В усилителях мощности достаточно классики в виде C-L-C фильтра. В фонокорректоре мне этого было недостаточно.

5) Чем меньше лишних проводов и переключателей, тем лучше. Вы делаете для себя, вряд ли вы планируете регулярно менять звукосниматели. Поэтому выбираете необходимые номиналы под ваш звукосниматель и спите спокойно. При смене звукоснимателя через пару лет нетрудно будет перепаять пару деталек при необходимости.

6) Собирал по схеме Ульянова со старого АП, схема нормальная, 6Н9С только дико микрофонящая и фонящая лампа на слабосигнальном входе. Сам сейчас в поиске устраивающего меня схемотехнического решения по корректору.

Под спойлер накидал схемок. Но везде надо проверять и уточнять номиналы.

Спойлер

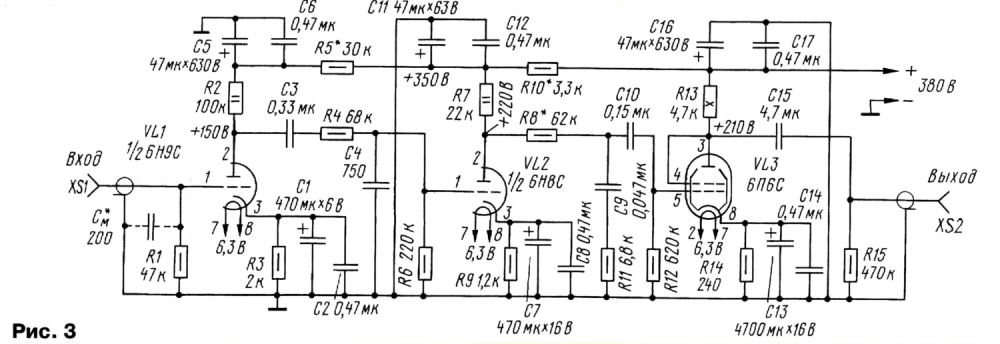

Снимок экрана 2023-11-25 в 19.19.44.png


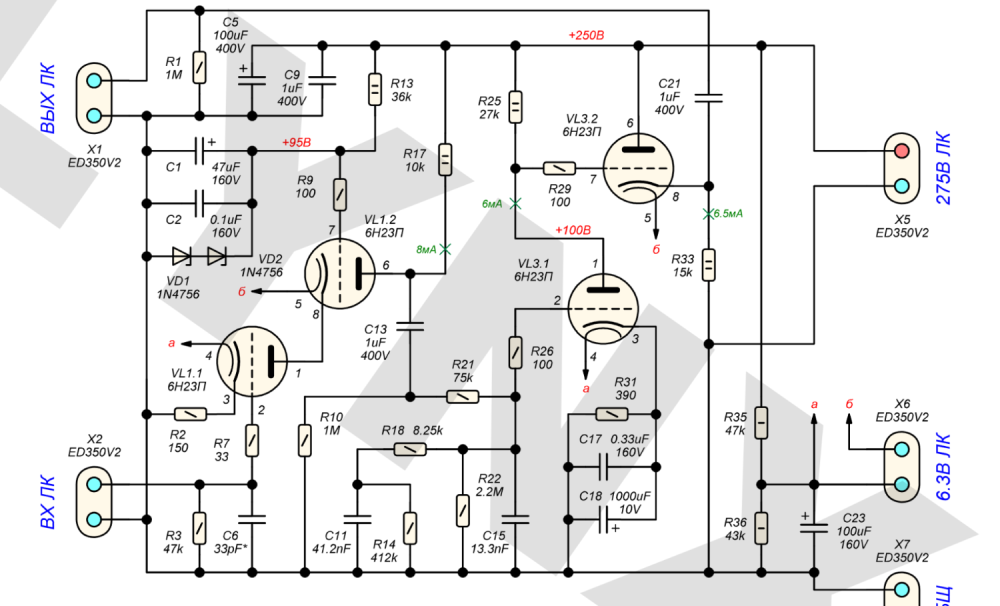

Снимок экрана 2023-11-25 в 19.30.18.png



  • Like (+1) 1
  • Thanks (+1) 2
Posted
3 часа назад, D-i-ma сказал:

Пентод в первом каскаде, триод во втором. И тот и другой каскады с током не меньше 10 мА. ...Александр Степанович,а какую схему порекомендуете?

D-i-ma, у меня за время с ветки по переходным характеристикам на форуме любителей лампового звука, т. е. за 7 лет (без месяца) было сделано несколько корректоров по этой концепции и нынешние владельцы ими довольны (переделывать не просили, на продажу не выставляли, новых не покупали).
Напишите мне в ЛС или почту, продолжим там (там же и поясню это моё решение).

  • Thanks (+1) 1
Posted
1 час назад, Valinor сказал:

Выскажу свое субъективное мнение по заданным вопросам.

1) В питании любой конструкции необходима разумная достаточность. Корректор - это не усилитель мощности, поэтому трансформаторы на большие токи и огромной мощности не нужны.

2) Кенотрон считается хорошо. Но как по мне, ультрабыстрые диоды так же прекрасно подойдут и с ними меньше возни.

3) В каждой конкретной конструкции надо смотреть по ситуации с фоном. Если есть необхо





  Скрыть контент



Снимок экрана 2023-11-25 в 19.19.44.png


Снимок экрана 2023-11-25 в 19.30.18.png

Всё уже было, схема В.Ульянова подозрительно напоминает вышеупомянутую от П.Квортрупа:smile-59: в версии М2-3, она, естественно, рабочая! Но дерибас виден сразу, "горизонтальный" резистор почти равен резистору анодной нагрузки, а должен быть в 3-4 раза больше, ещё и батарейка, или аккум.

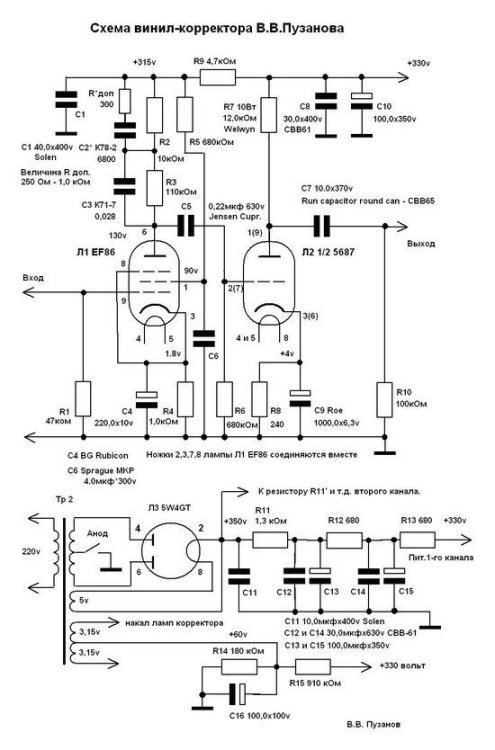

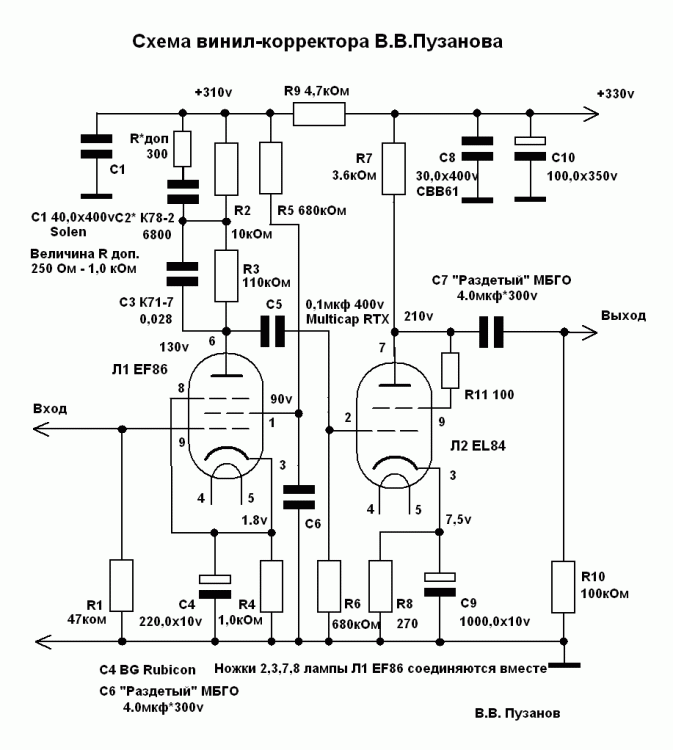

Корректора Пузанова не существует, первые корректоры на пентоде и триоде были у А.Лихницкого и Ю.Макарова, позднее, конечно, у Е.Комиссарова.

Кенотроны это очень хорошо, советовать ультрафасты, вредительство, имхо.

При правильном изготовлении фона никакого нет, сифонит силовик самомот, или ТАН,ТН, и прочие ТС.

Никакие детальки на входе менять не нужно, всё стандартизированно, получится автоматически хорошо.

  • Like (+1) 2
Posted

 Лично я первый корректор сделал сразу после школы, в 1988 году, когда информации, к счастью, практически не было. Взял книжку МРБ 1967, и вместе с ламповым УВ магнитофона запустил и ФК. На триодах, с пассивной коррекцией. С той поры революций в этой области не случилось.

  • Like (+1) 1
