По какому параметру отбирать транзисторы

Lukasarts

By Lukasarts
in Help for beginners

 Share

Recommended Posts

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Благодарю))))

При чем купил этот прибор у человека, который живёт в соседнем доме. Ирония судьбы!!!

  • Like (+1) 1
vs music Local

vs music

Posted
Posted

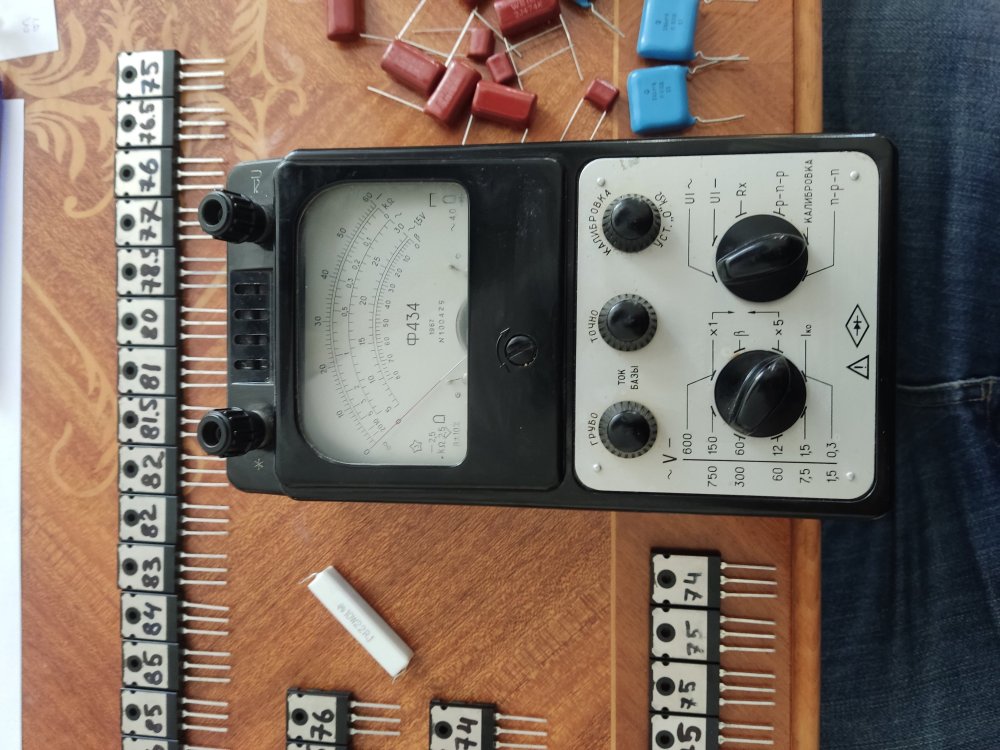

3 часа назад, Lukasarts сказал:

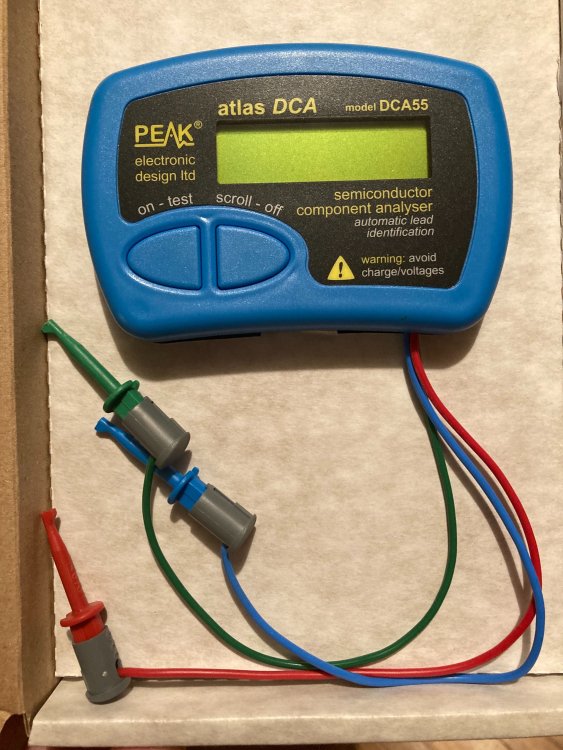

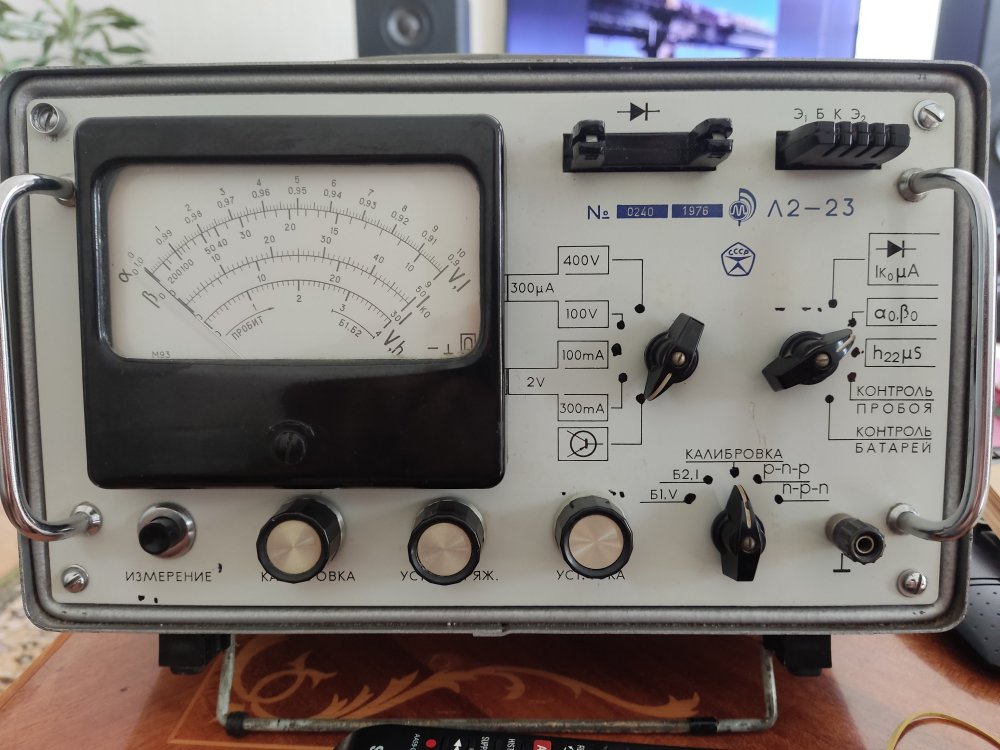

Прикупил по случаю.

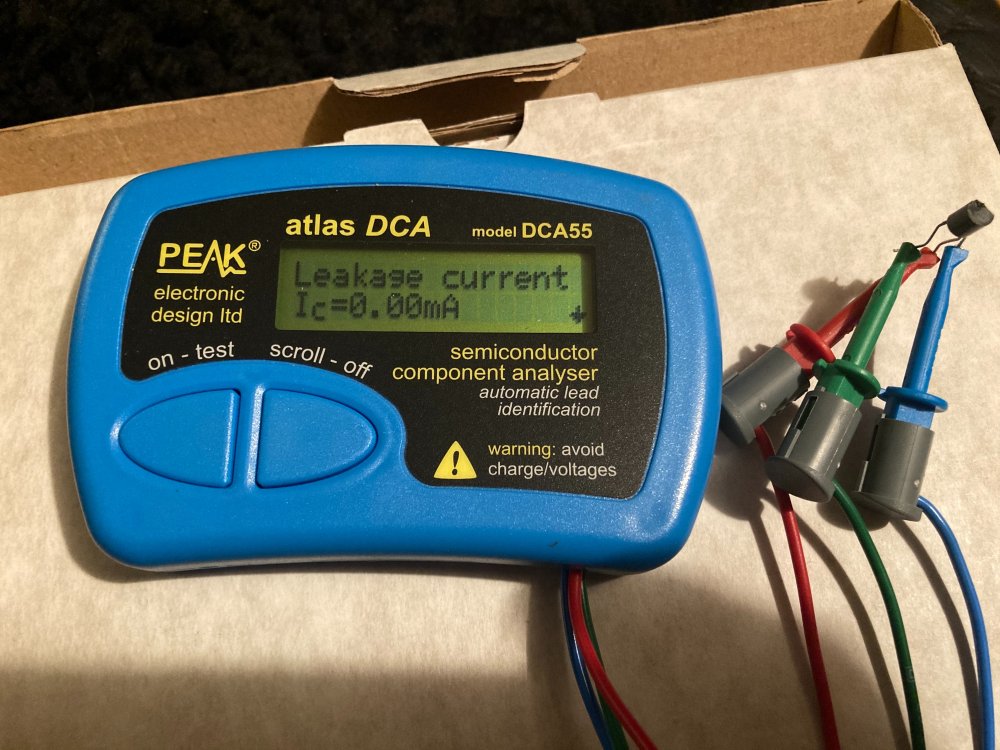

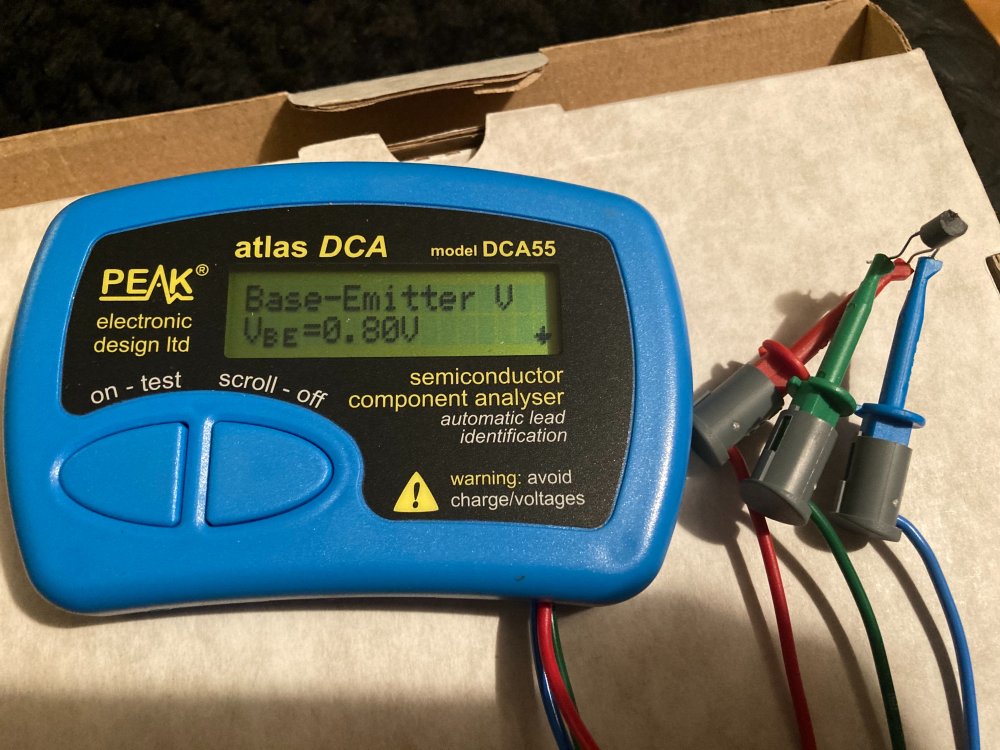

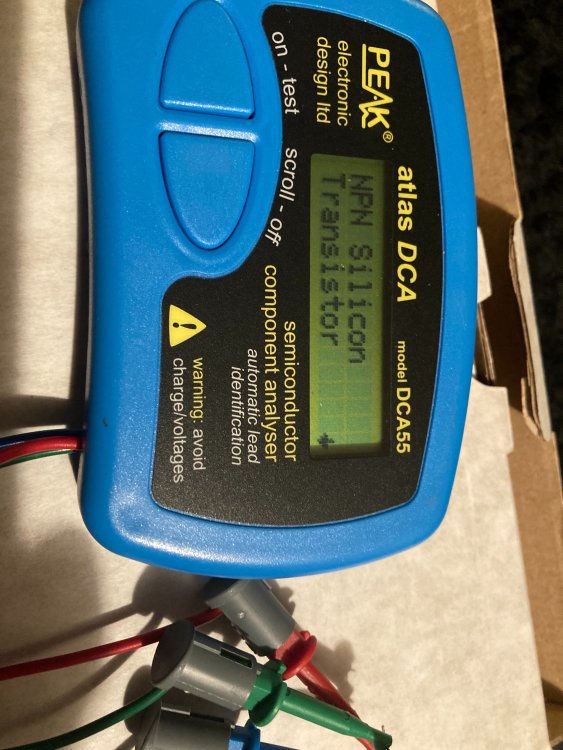

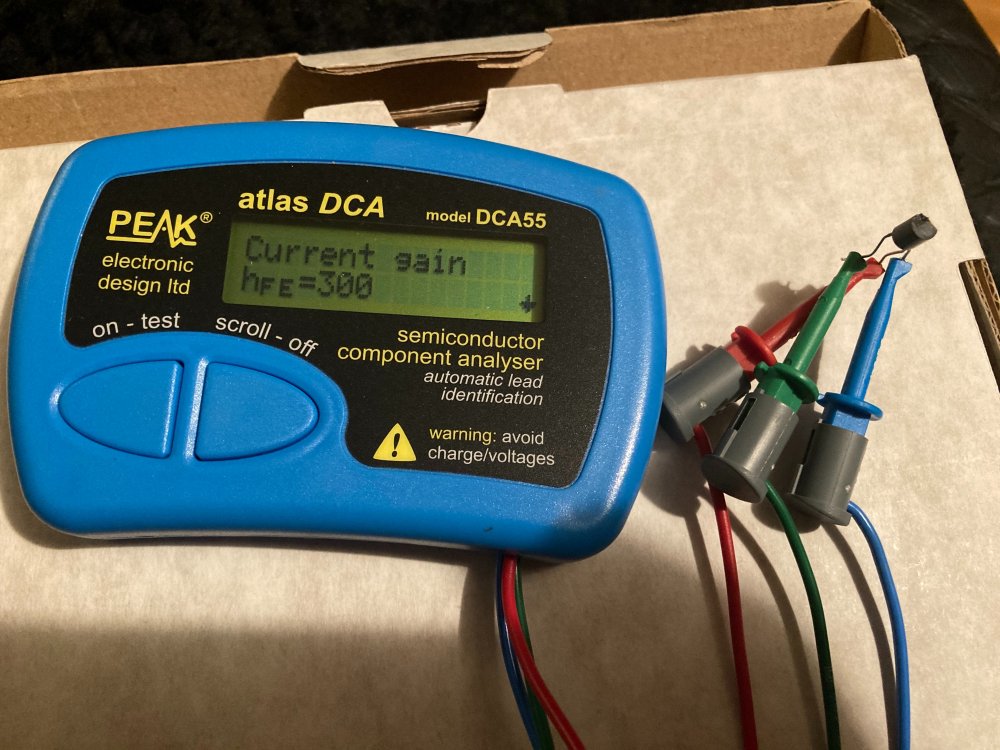

Скажите - Хороший прибор для подбора?

Должен быть нормальным .

Сергей А Local

Сергей А

Posted
Posted

Себе купил самый простой , для тупых .   ВС 547В например. Прибор определяет ноги и наличие диодов и резисторов. Пишет тип прибора.  ?






Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
54 минуты назад, vs music сказал:

Должен быть нормальным .

А как отбирать?

У меня есть 56 штук ... Эта кучка из 56 штук состоит из 4 партий.

Можно все перемешать и не обращать внимание на партии или лучше что бы подбор был произведен из одной партии?

Спасибо.

sova Local

sova

Posted
Posted

Подбирают для дифкаскадов?

Где то читал что  что применение дифкаскадов вредит звуку.

Усложнение схемы с малопонятными целями.

Den101 Proficient

Den101

Posted
Posted
18 часов назад, Lukasarts сказал:

Прикупил по случаю.

Скажите - Хороший прибор для подбора?


Хороший, но для маломощных транзисторов.

Den101 Proficient

Den101

Posted
Posted

Если нужно подобрать в пары мощные выходные транзисторы, можно собрать простейшую схему, навроде как элетронные лампы отбирают. Делаем усилительный каскад с общим эмиттером. В цепь базы включаем последовательно соединенные постоянный и переменный резисторы. Источник питания на 12В. В цепь коллектора включаем амперметр на ток 0,5 - 1А. Включаем, переменником выставляем ток 0,2 - 0,5А (примерно середина шкалы). Выключаем и не трогая переменник, подключаем другой транзистор. Наша задача - отобрать транзисторы с близкими значениями тока. Долго не держи - транзисторы греются быстро. Удачи!

vs music Local

vs music

Posted
Posted
17 часов назад, Lukasarts сказал:

А как отбирать?

У меня есть 56 штук ... Эта кучка из 56 штук состоит из 4 партий.

Можно все перемешать и не обращать внимание на партии или лучше что бы подбор был произведен из одной партии?

Спасибо.

Если это германиевые транзюки - то выбирайте экземпляры с близкими значениями  обратного тока коллектора и бэты . Пронумеруйте все транзисторы маркером . Измеряйте у каждого транзистора  2 параметра ( бэту и ток утечки ) . Запишите результаты замеров в таблицу . Потом по таблице выбирайте пары .

vs music Local

vs music

Posted
Posted
18 часов назад, Lukasarts сказал:

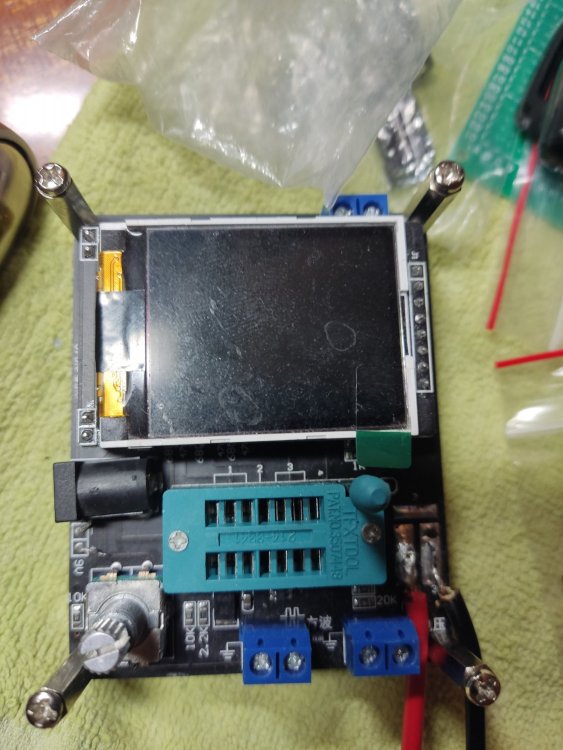

Это же типа такого - а его забраковали...

Эти цифровые приборы настроены под кремний . С замерами германия они плохо ладят , особенно если у транзистора есть заметная утечка - бэту будет показывать неправильно .

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, vs music сказал:

Эти цифровые приборы настроены под кремний . С замерами германия они плохо ладят , особенно если у транзистора есть заметная утечка - бэту будет показывать неправильно .

у меня как раз биполяры. тошибы 5200.

4 кучки  разных партий...

Подскажите - если я наберу комплекты, одинаковые по параметрам - но они будут из разных партий (серий) - в этом ничего криминального не будет ? Благодарю.

vs music Local

vs music

Posted
Posted
4 часа назад, Lukasarts сказал:

Подскажите - если я наберу комплекты, одинаковые по параметрам - но они будут из разных партий (серий) - в этом ничего криминального не будет ?

Если параметры близкие - можно не смотреть на номер партии . В одной партии тоже есть разброс параметров .

  • Like (+1) 1
