Всем доброго времени суток.

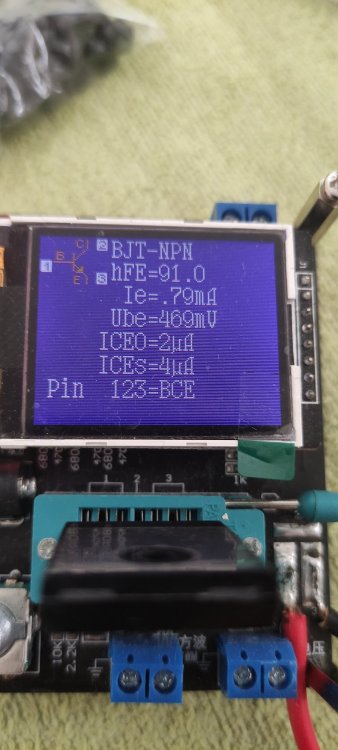

Подскажите пожалуйста, по какому из параметров (на фото) отбирать транзисторы.

Что есть hFE ?

Спасибо.


Posted

Спасибо.



HFE-это аббревиатура, которая расшифровывается как "Коэффициент усиления по прямому току с гибридным параметром, общий эмиттер" и является мерой коэффициента усиления по постоянному току переходного транзистора. Таким образом, на мультиметре он указывает режим, в котором измеритель может измерять (возможно, грубо) HFE транзистора.

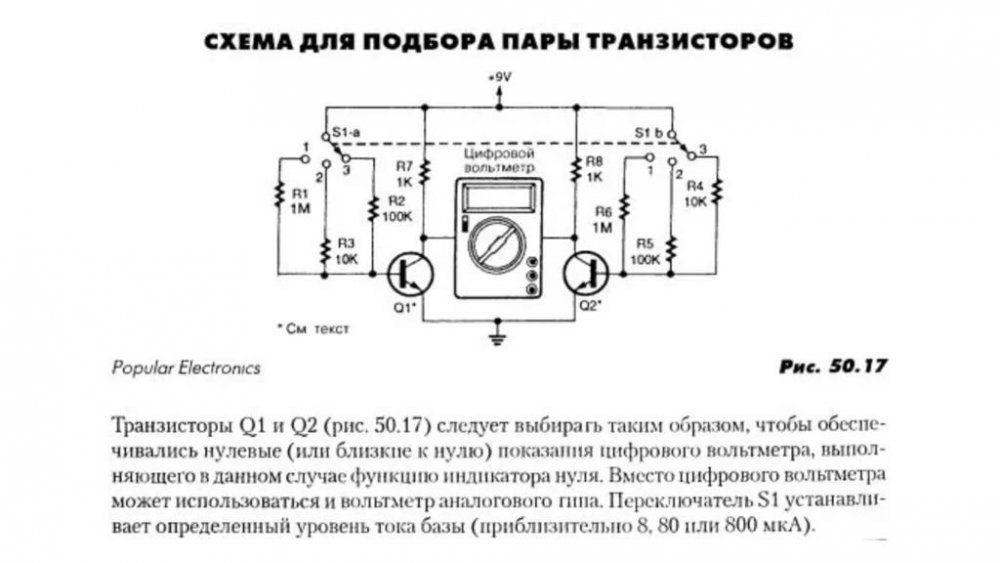

по этому параметру подбирать в пары мопары спасибо.



Posted
13 минут назад, Lukasarts сказал:

HFE-это аббревиатура, которая расшифровывается как "Коэффициент усиления по прямому току с гибридным параметром, общий эмиттер" и является мерой коэффициента усиления по постоянному току переходного транзистора. Таким образом, на мультиметре он указывает режим, в котором измеритель может измерять (возможно, грубо) HFE транзистора.



по этому параметру подбирать в пары мопары спасибо.

Подбор пар транзисторов только по параметру HFE - ещё  не гарантирует идентичности параметров этих транзисторов при работе в схеме конкретного устройства  . Есть группы транзисторов , которые надо подбирать с учетом тока утечки ( обратный ток ) - например германий .... Подбор мощных транзисторов - тоже требует применения другой методики измерений , и китайский тестер для этого НЕ пригоден . Подбор полевиков по парам ( например для дифференциального входного каскада ) - тоже лучше делать не китайским тестером . В общем есть много случаев , где китайский тестер будет бесполезен .

  • Like (+1) 2
Posted

Тоже интересна эта тема. Как точно подобрать в пары германиевые транзисторы мп37 или мп10 для входного дифференциального каскада усилителя мощности?

Posted
3 hours ago, Климентий said:

для входного дифференциального

Кроме beta, которая есть Iк/Iб, будучи производной от эффективности эмиттера альфа=Iк/Iэ, надо еще иметь одинаковое напряжение Uбэ при заданом токе, и желательно напряжение Эрли, то есть зависимоть тока коллектора от напряжения Uкэ.
А так занятие еще то. Iк=Is*(EXP(Uбэ/(kT/q))-1)
Достаточно просто описано в Шило "Линейные интегральные схемы" Можно попробовать Титце с Шенком первого извода.
Можно, конечно и здесь позанудствовать, но зачем?
Да, кстати, транзисторы при подборе пальцами не лапать - нагреваются. Брать за выводы пинцетом. По мере измерения кристалл буде греться, посему снимать значения надо побыстрее.

Posted
19 часов назад, Lukasarts сказал:

Что есть hFE ?

Посмотри ещё этого мужика - довольно доходчиво объясняет



Posted
8 часов назад, Климентий сказал:

Как точно подобрать в пары германиевые транзисторы мп37 или мп10 для входного дифференциального каскада усилителя мощности?

Когда был пионером и ходил в радиокружок, то там пользовались таким прибором - ППТ(прибор для проверки транзисторов), потом приобрёл себе такой и при необходимости сейчас им пользуюсь. Для измерения параметров и подбора биполярных транзисторов вещь необходимая. Конечно сейчас этот прибор мало востребован, но бывает нужен. Стоит ли его искать и приобретать ради проверки десятка транзисторов - не уверен. Проще наверно собрать схему, которую выложил Сергей А

http://radiobooka.ru/shem/896-pribor-dlya-proverki-tranzistorov-ppt.html




  • Like (+1) 3
Posted
19 часов назад, Климентий сказал:

Тоже интересна эта тема. Как точно подобрать в пары германиевые транзисторы мп37 или мп10 для входного дифференциального каскада усилителя мощности?

Для своих германиевых корректоров я подбирал транзисторы с учетом токов утечки и бэты . Делал 2 замера для каждого транзистора . И потом по сходству 2-х результатов выбирал пары транзисторов .... Но для дифкаскада на германии - я бы задумался об обеспечении температурной  связи между транзисторами дифкаскада ..... Принцип подбора , которым пользовался я - описан в этом документе . Я изготовил приспособу на макете - и тогда замер большого количества транзисторов происходит быстро .

Подбор транзисторов ( замер утечки ).pdf

Posted
1 час назад, ДимДимыч сказал:

А такая штукенция не пойдёт?:smile-06:  Вроде как хорошо температурно связаны.

Это сборка . Но мне такие не попадались , поэтому ничего о них сказать не могу . Но видел схемы усилителей ( современные ) , где люди применяли эти сборки .

Posted

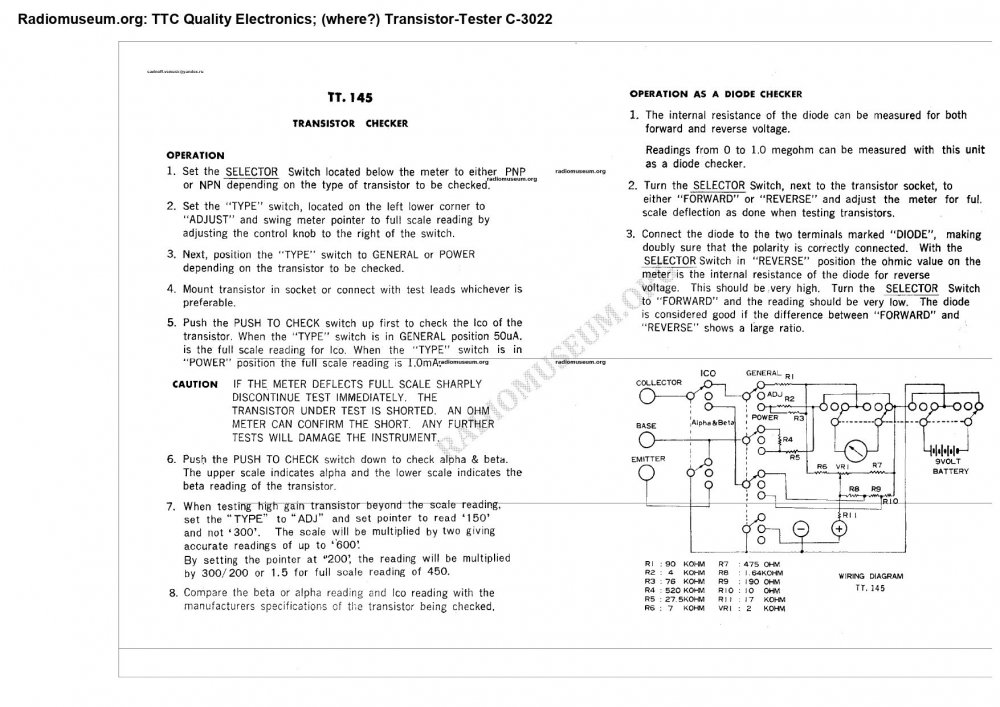

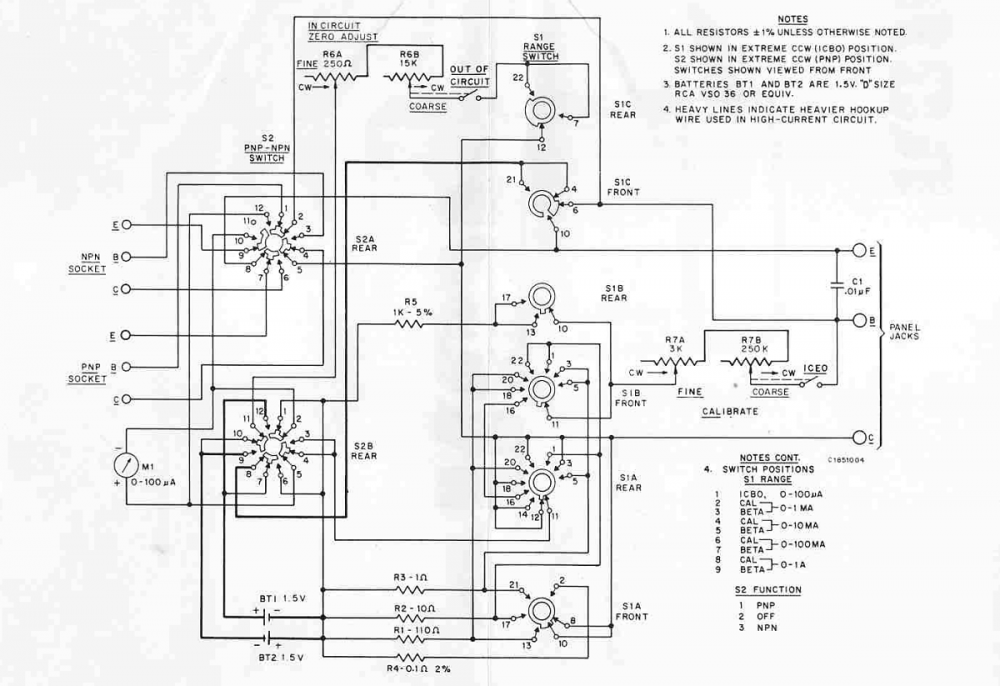

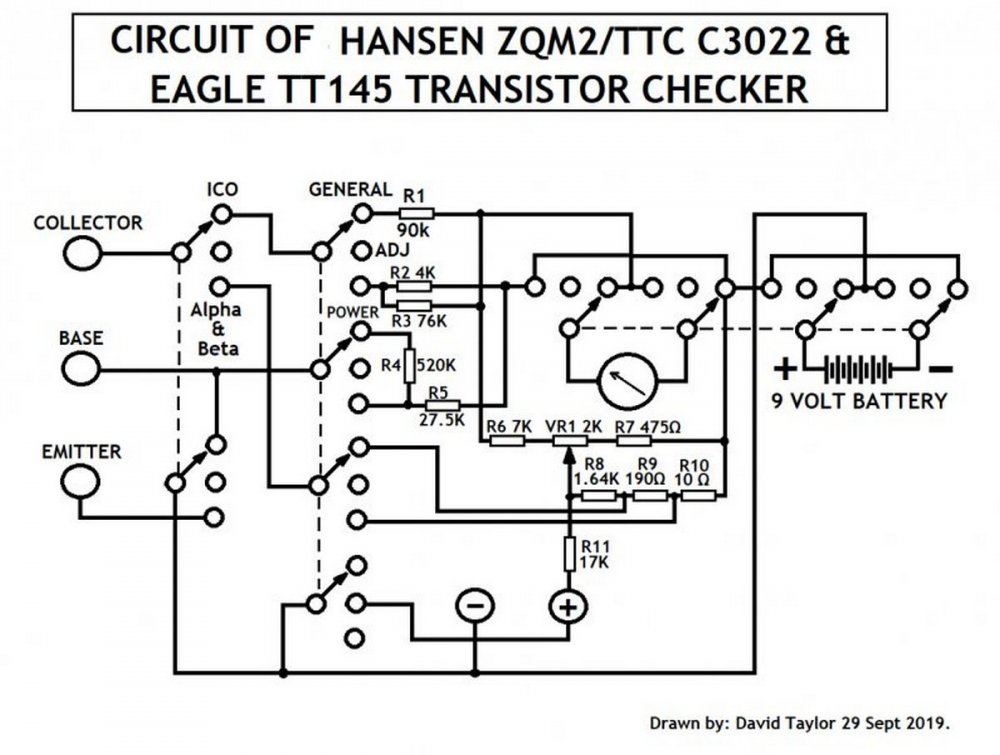

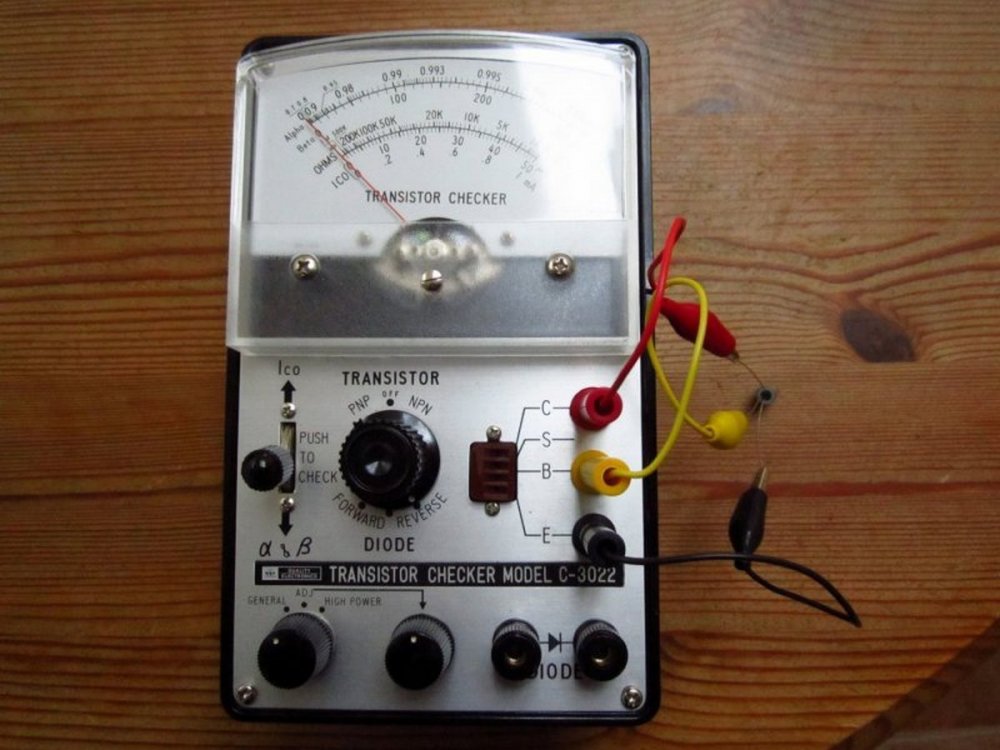

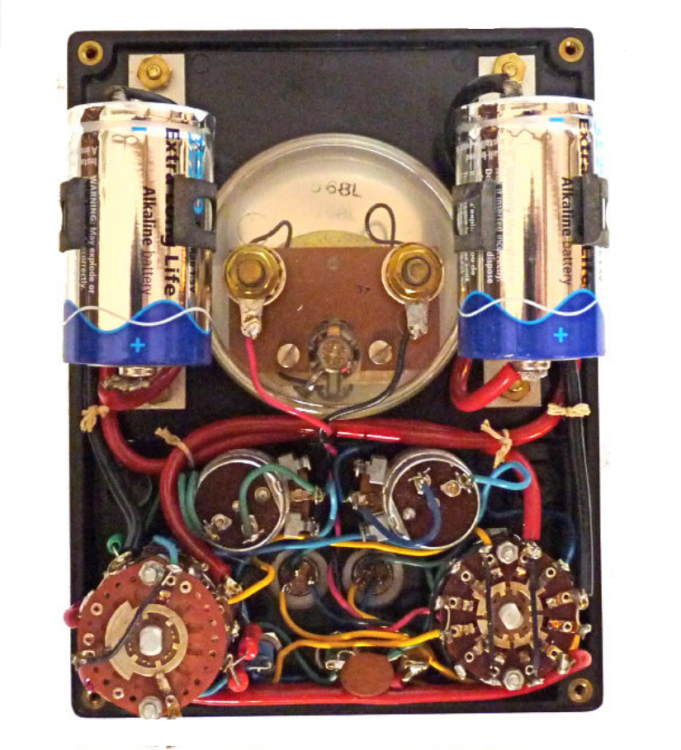

Один из японских приборов 60-х годов - для замера  бэты и тока утечки транзисторов . На ютубе был видеоролик , где показана работа прибора в действии .


IMG_1879 (Large)f.jpg

IMG_1880 (Large).jpg


Redrawn Circuit.jpg

  • Like (+1) 2
Posted
7 hours ago, Den101 said:

Вроде как хорошо температурно связаны.

Первые два слова ключевые. Просто один корпус. тем более что германий. Это сейчас из него интегральные м/сх делают а раньше нет. В мои годы уже кремниевые сборки употребляли.



Posted

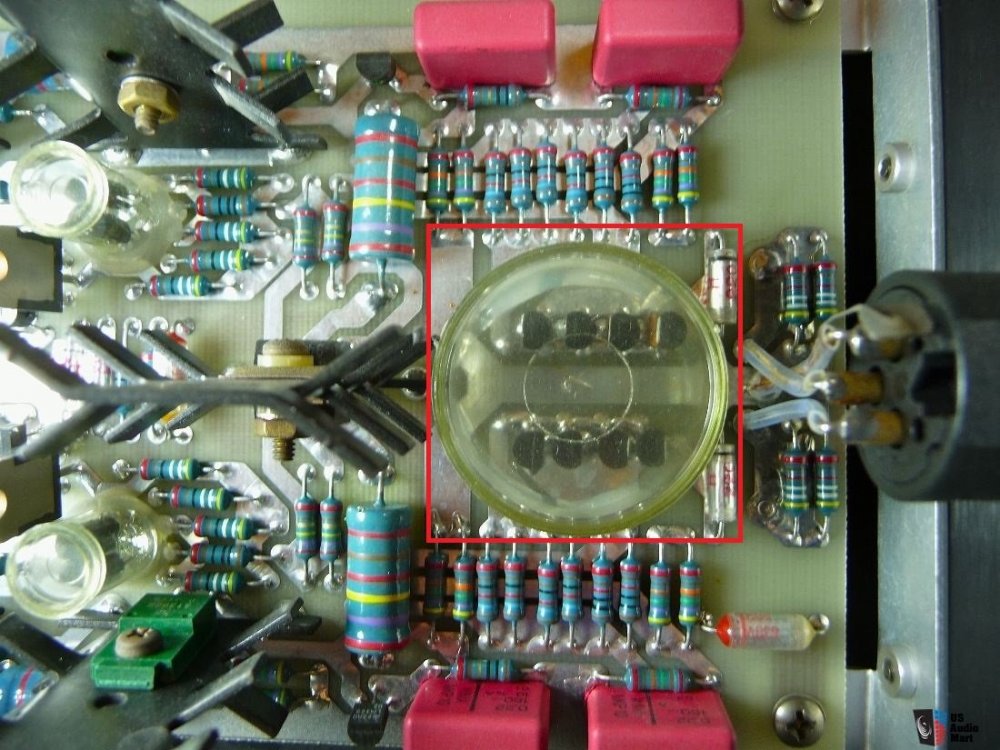

Насчет способа организации температурной связи между корпусами транзисторов - удобны транзисторы ГТ-311, ГТ-313  ( с 4 выводами ) . У них корпус транзистора  НЕ соединен с базой/коллектором/эмиттером , соединение корпуса только с заземляющим выводом . Поэтому корпуса транзисторов дифкаскада можно соединить вместе ( без изолирующих прокладок ) .  Для других транзисторов можно попробовать  такой способ , как на фото . Или  другие варианты - прижим корпусов общей медной пластиной ( через изолирующую прокладку ) и т.д.

1937862-46d72d6b-audio-research-ph2-fully-balanced-phono-preamp-freshly-serviced-by-arc.jpg

  • Like (+1) 1
Posted

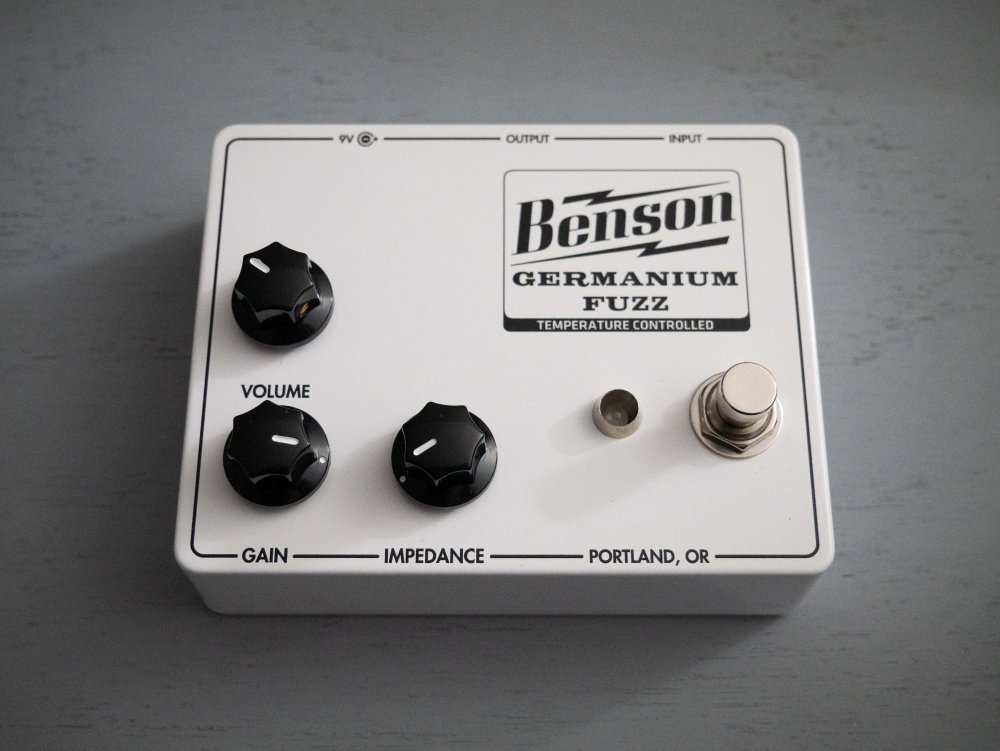

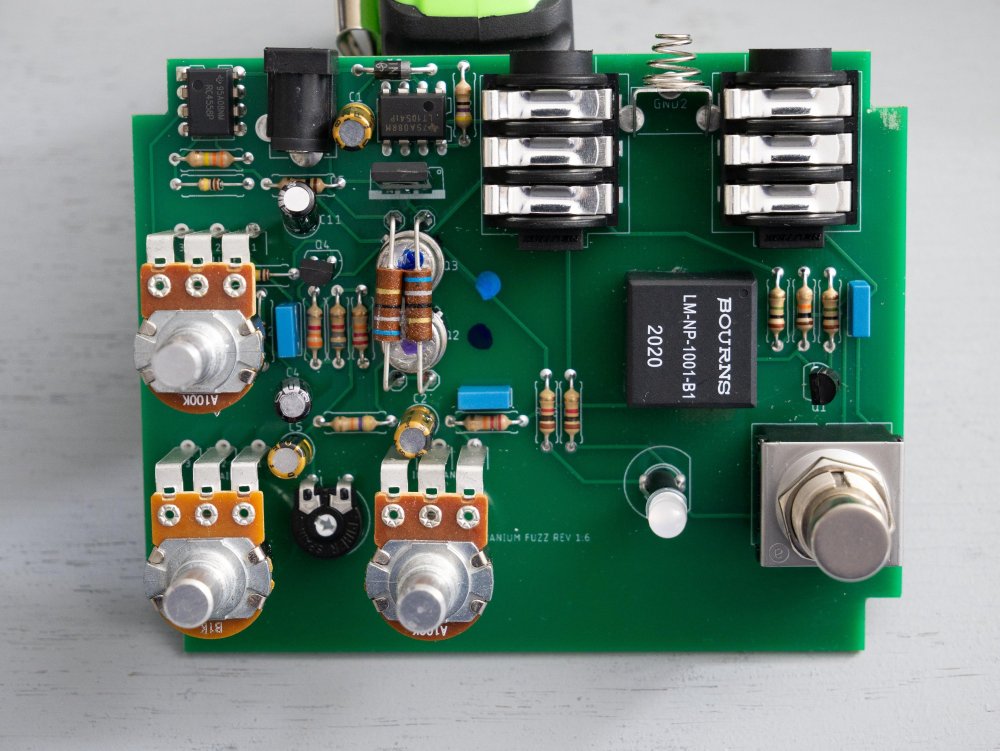

В одной гитарной педали был применен интересный способ термостабилизации рабочего режима германиевых транзисторов - чтобы при уходе режима не менялся характер  звучания педали ..... На корпуса транзисторов сверху установлены резисторы нагрева . Операционник ( RC4558 ) отслеживает рабочую точку транзисторов и управляет транзисторным ключом ( к которому подключены нагревающие резисторы ) .



  • Like (+1) 1
