Уважаемые коллеги кто знает как намотаны эти ТН-36,46?

Первичка понятно что первой,а вторички как -одна над одной или варианты возможны?

Жалко разбирать то .

Posted

Насколько встречался - без изысков, все обмотки одна над другой, сопротивления возрастают с возрастанием номеров выводов.

Posted
5 часов назад, ДимДимыч сказал:

Параллелить то всё равно можно.

Совершенно правильно.

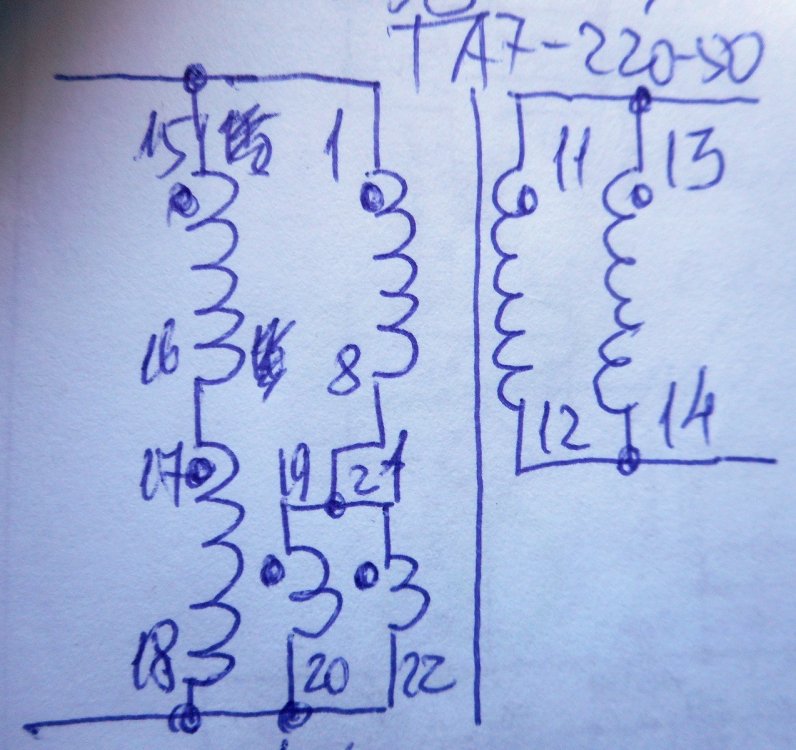

Я до того доходил, что вот, например, для работы в сети 230-240 вольт



  • Like (+1) 1
Posted

Коллеги вопрос не в том какие вторички есть у тн-36 и как их включать.

Вопрос как они геометрически расположены( намотаны) на катушке!

Posted

Использоваться они будут как выходники
Да-да именно как выходники ! Они все на 127/220в у меня( десяток есть).

Вот и хочу понять как их лучше скоммутировать. А для этого надо знать как они( первички и вторички) геометрически расположены на катушке.

Posted
19 minutes ago, gu-48 said:

Они все на 127/220в у меня( десяток есть).

Один размотать, вторички. Нет?

Posted
1 час назад, gu-48 сказал:

Да-да именно как выходники !

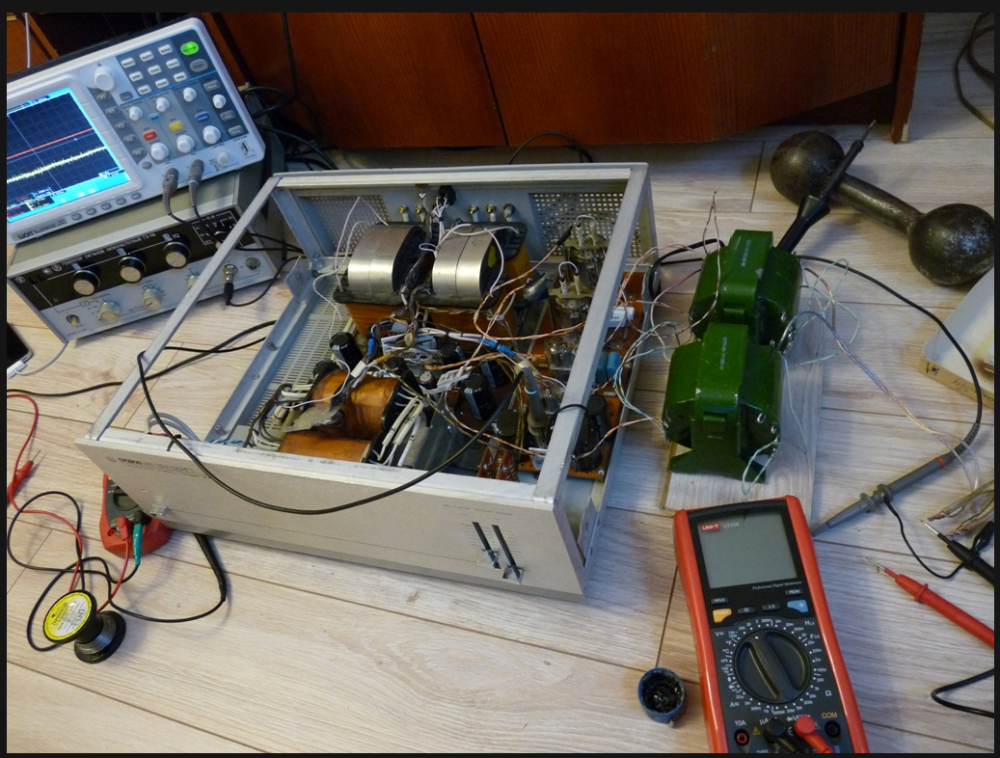

Как-то, пробовал использовать по 2шт. ОСТН-60 127\220-50  в дифференциальном включении для PP UL и в триоде на ГУ-19-1, получилось неплохо, полоса была для UL 22Гц-23кГц (по -2dB). Судя по справочнику, у ТН-36 вторички одинаковые на 1.2А, следовательно провод одного сечения, отличаться будет длиной витка, соответственно, по величине активного сопротивления можно понять примерное расположение вторичек. Курочить ради этого, несколько жалко, только если потом перемотать под что другое.


  • Like (+1) 1
  • 2 years later...
Posted
В 18.10.2023 в 17:50, BAA сказал:

Один размотать

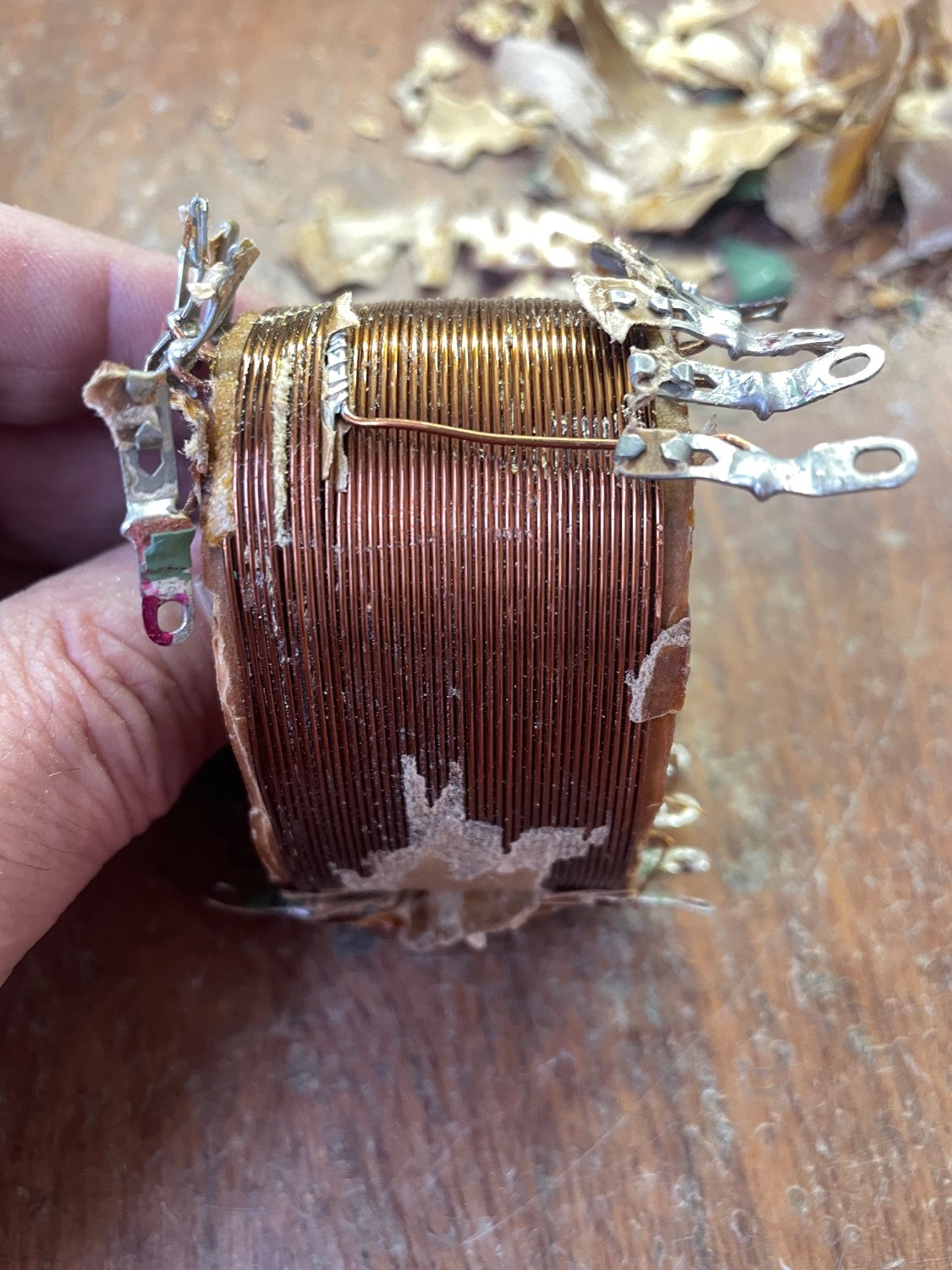

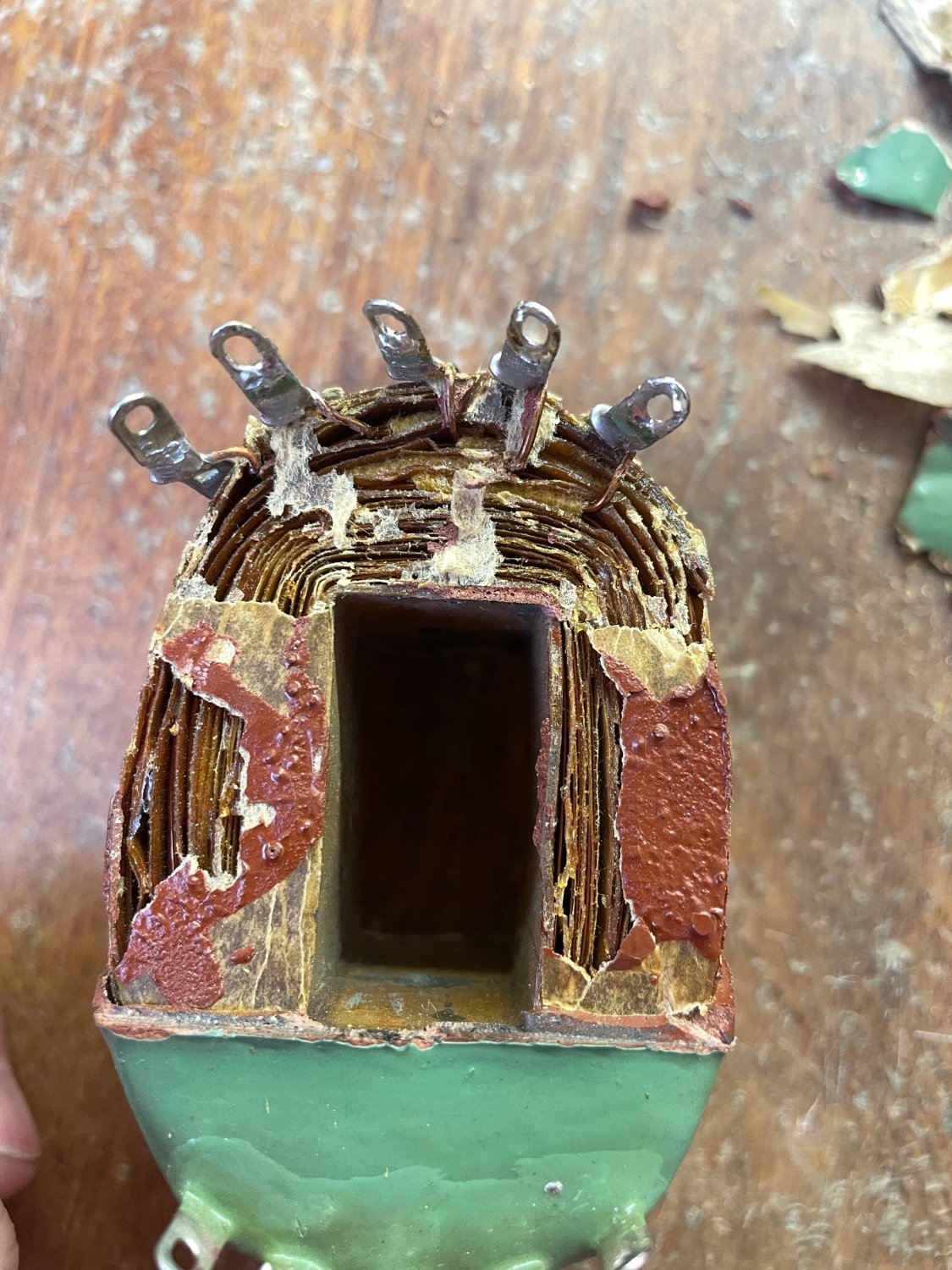

И так размотал один. Намотка бескаркасная,намотано нормально виток к витку.
все вторички одна над другой,повер первички.



Posted

Тн-36 у меня все на 127в. Если включать всю первичку. То индуктивность всей первички 8,5-9 гн

Активное полуобмоток первички отличаеться: 25 Ом и 30 Ом

Вторички по 40вит. провод 0,85мм(лак). Первичка намотана 0,35мм(лак). Витки первички не считал-больно муторно.


  • Like (+1) 3
