Posted

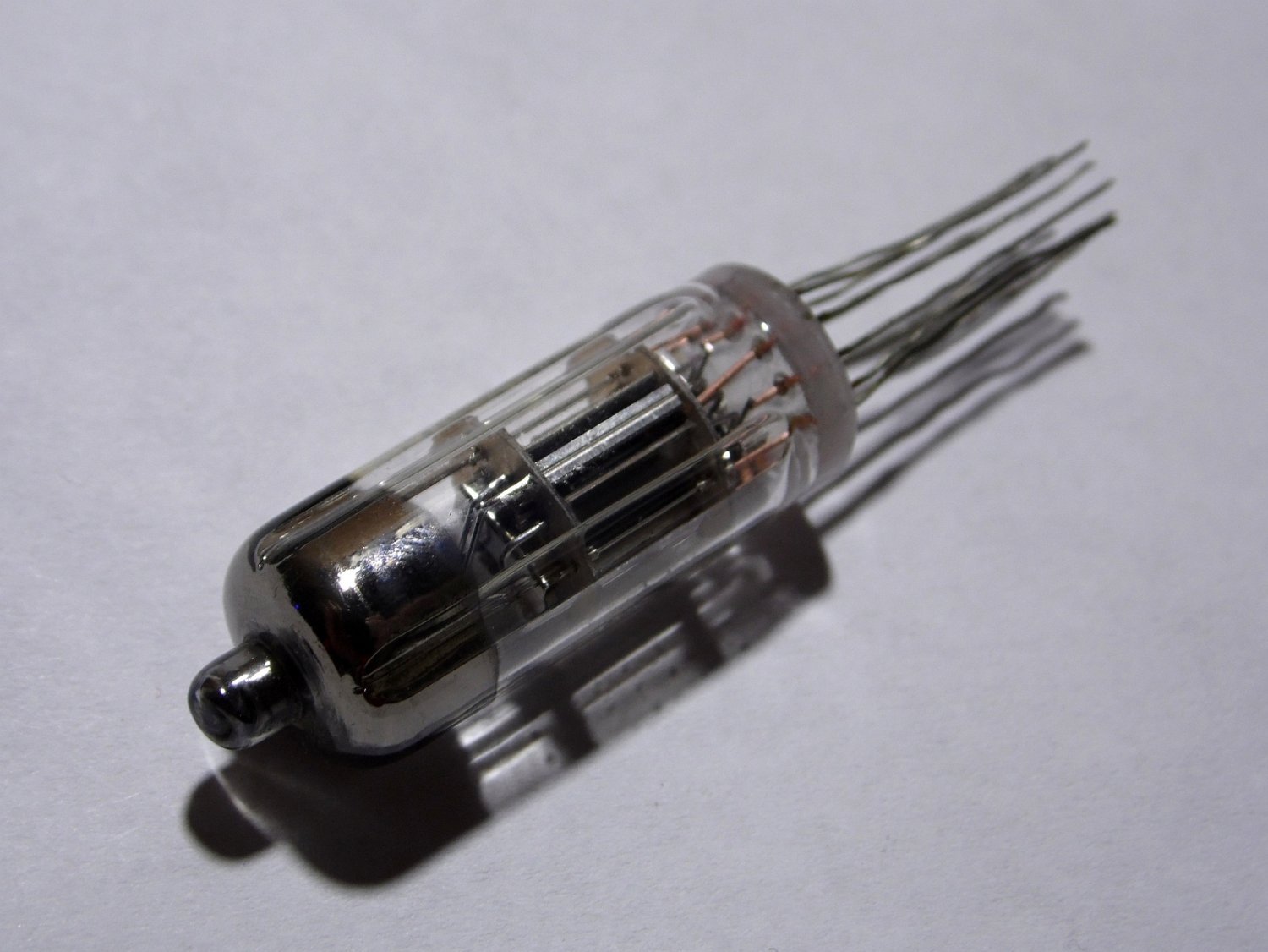

Собралась погодовка пальчиковых генераторных ГУ-17:

ГУ-17 ОПЫТНАЯ , Светлана 60 год

ГУ-17, Ульяновск ранний 66 год

ГУ-17, Ульяновск поздний 80 год

IMG_20251211_075717_edit_67691375169436.thumb.jpg.5d49bc6bc5a8019acfa90ce841f04482.jpg

Видно то, что в лампах ничего не поменялось

  • Like (+1) 1
Posted

Ну, и, еще одна призрачная лампа--крайне долго и упорно искомый мною образец серии ГП. Почему он так редок, непонятно...

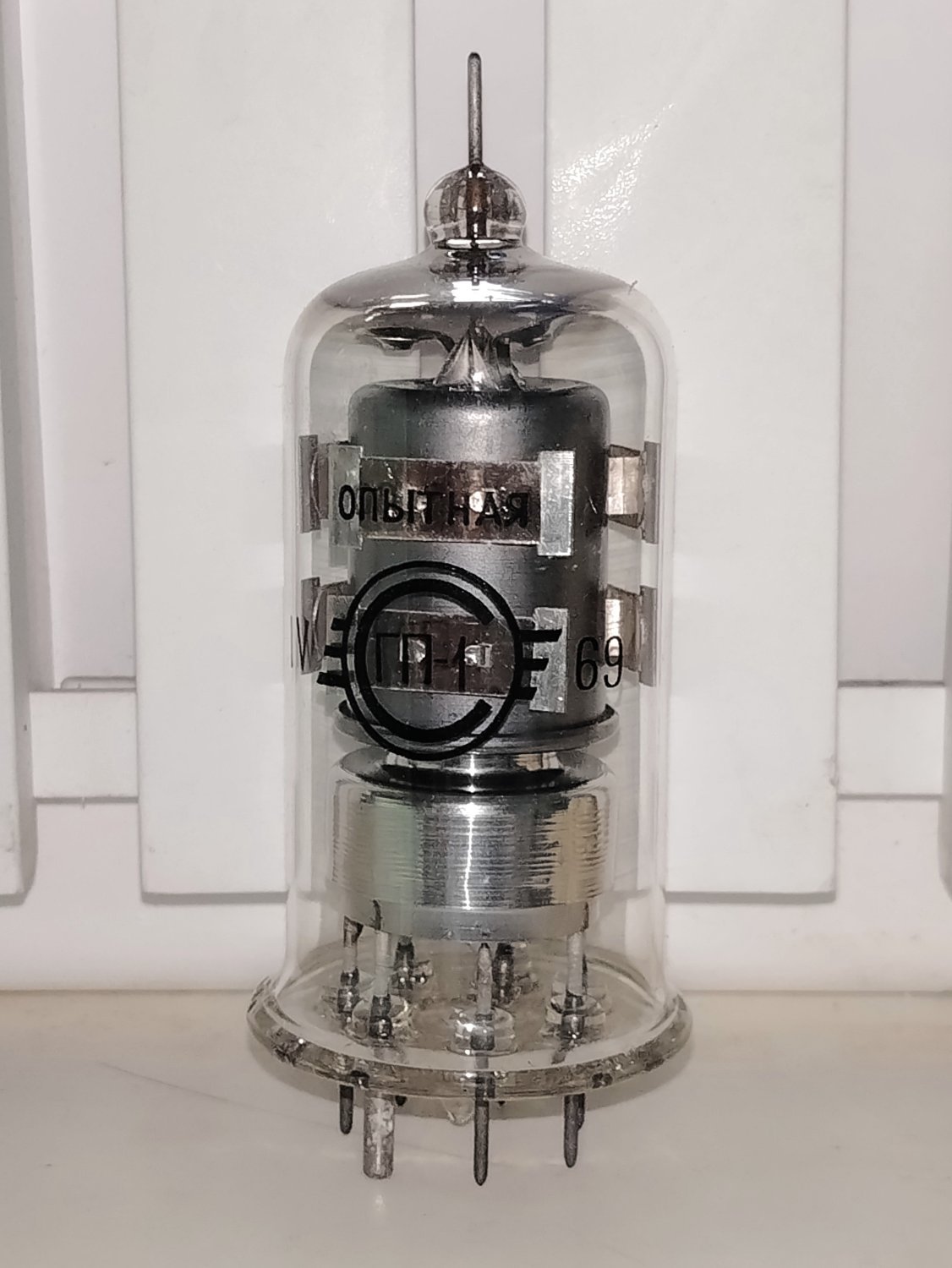

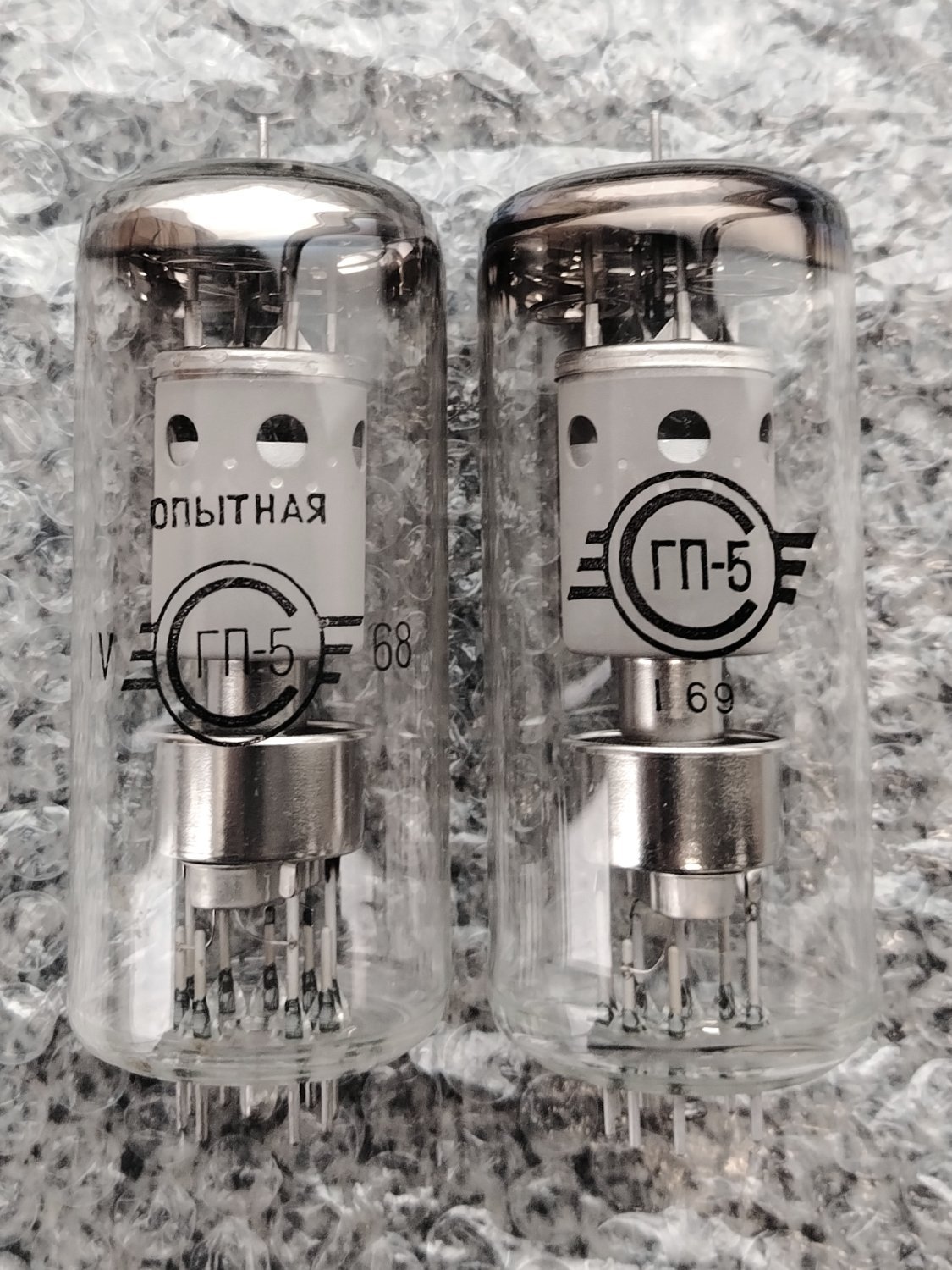

Ранний вариант регулирующего тетрода ГП-1, состоящий в категории опытных.

Изготовлен на Ленинградском заводе Светлана в 69 году.

Помимо своей невообразимой редкости, лампа интересна тем, что анод у нее еще вороненый черный. Лампа новая, и геттер у нее в полном порядке!

IMG_20251212_121657_edit_120889587914820.thumb.jpg.3d70d3a15bbb04e3c3c10acaa0e03bfc.jpg

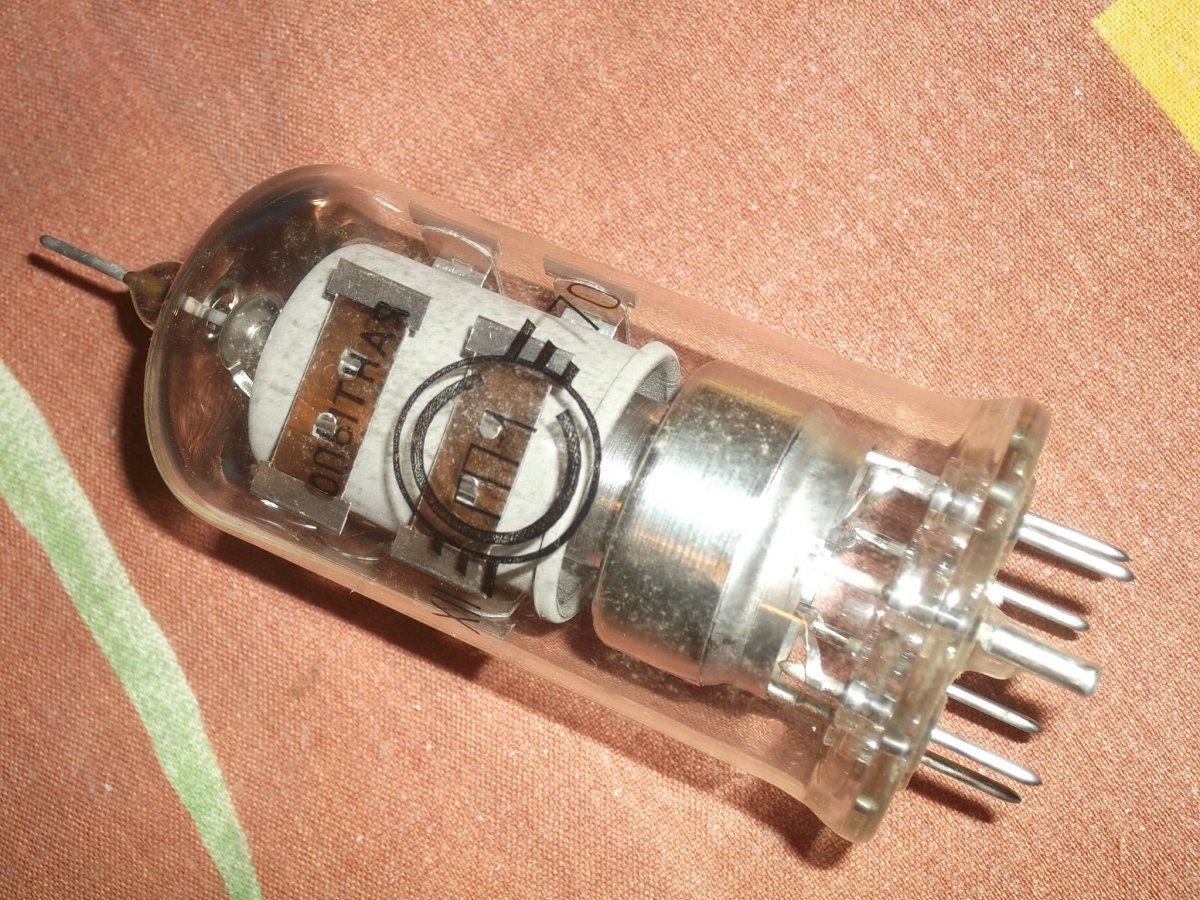

В 70м году у нее на анод стал наноситься хром-титановый серый слой, но, при этом лампа еще состояла в категории опытных.


Фото поздней вариации 70го года от дрного чкловека.

  • Like (+1) 1
Posted

Некоторые погодовки собоюрались:

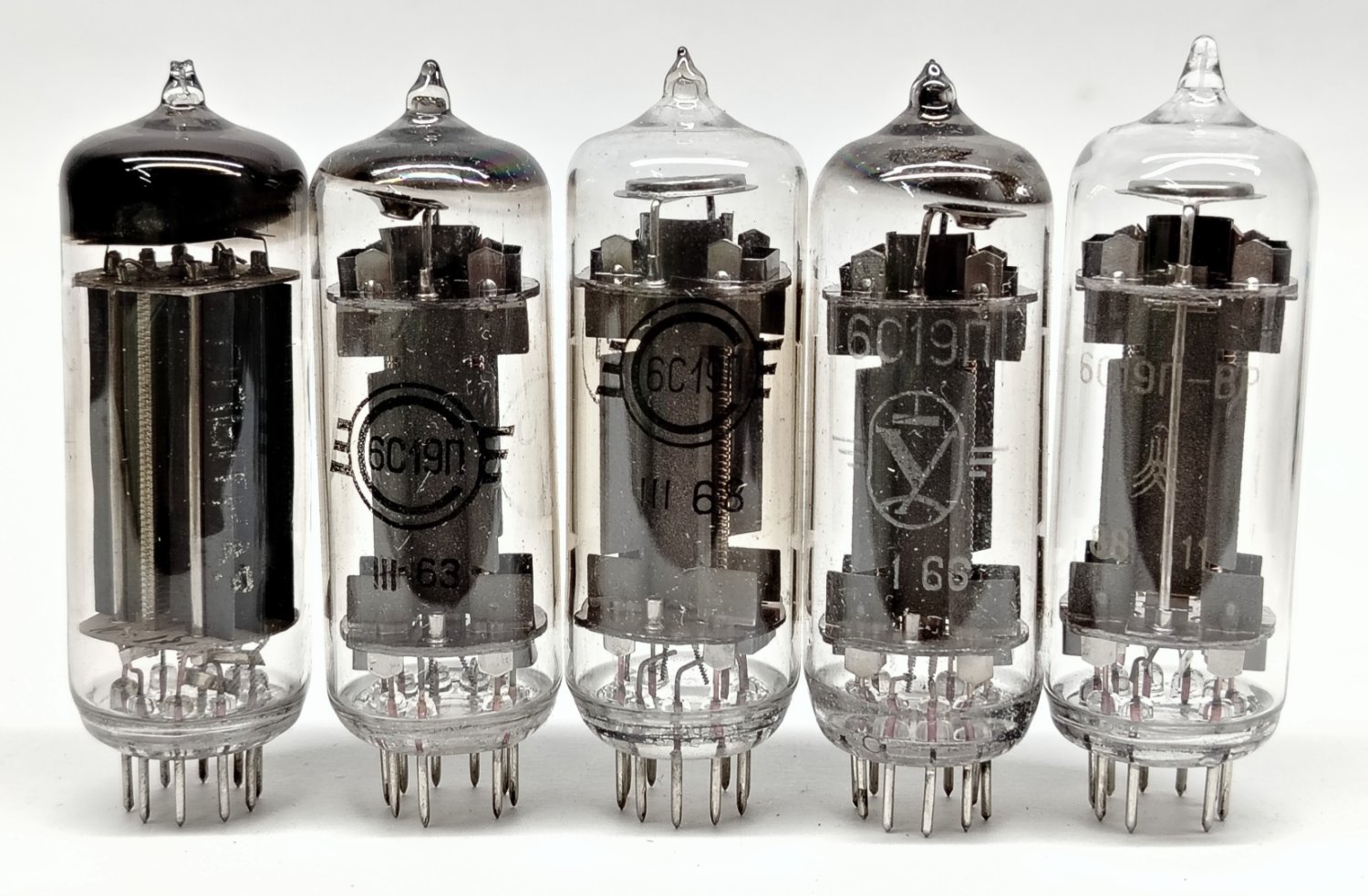

Регуляторы-триоды 6С195П:

IMG_20251216_233548_edit_1756545975891.thumb.jpg.641c63490d03bb4091c059b6d2d602c7.jpg

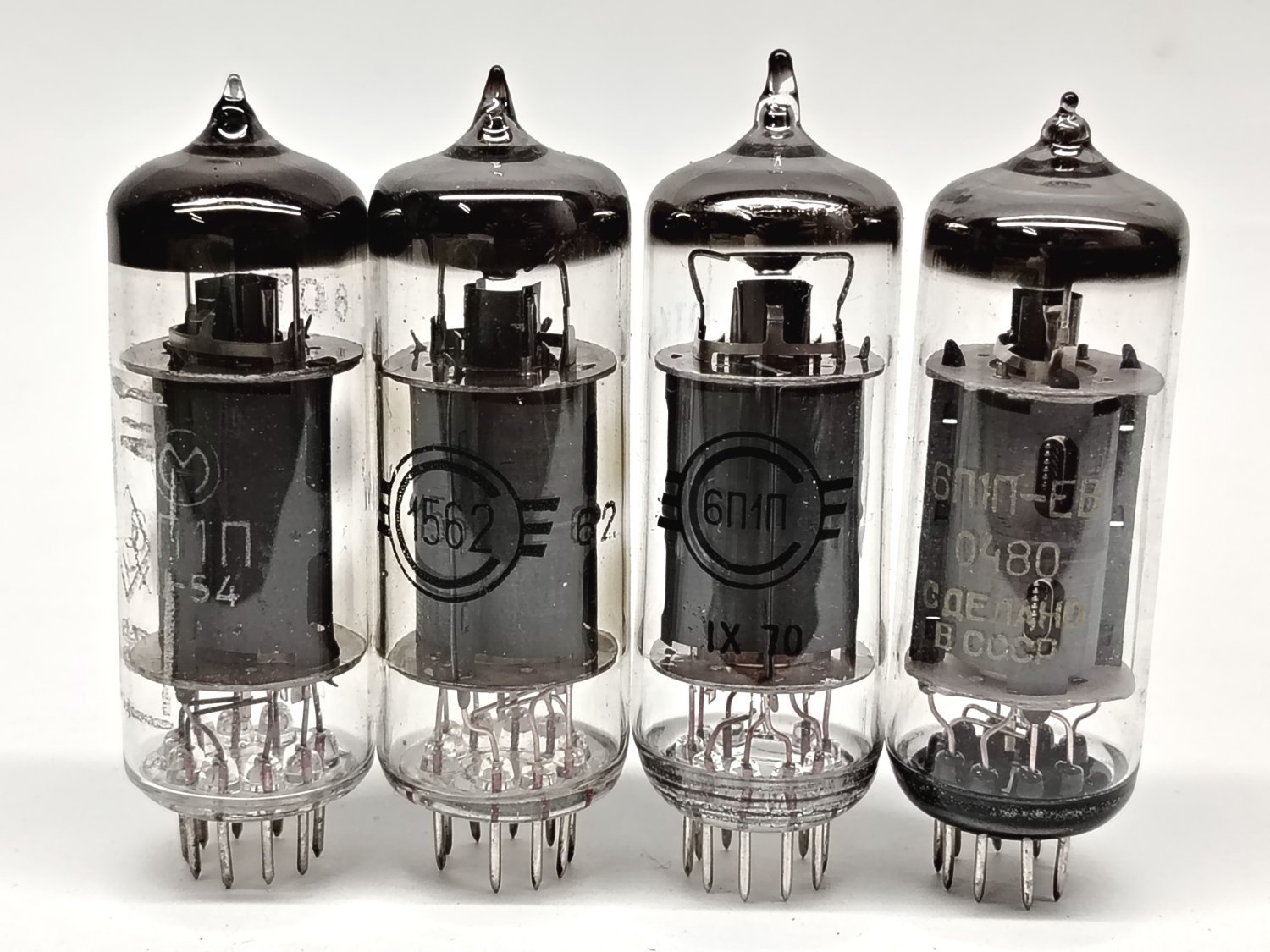

Лучевые тетроды 6П1П:

Осталось гайти фрязинскцю такую.

Лампы все новые в заводских коробках!

IMG_20251216_234323_edit_1735152260951.thumb.jpg.68f21ec187b83d39f8c38e44d995b330.jpg

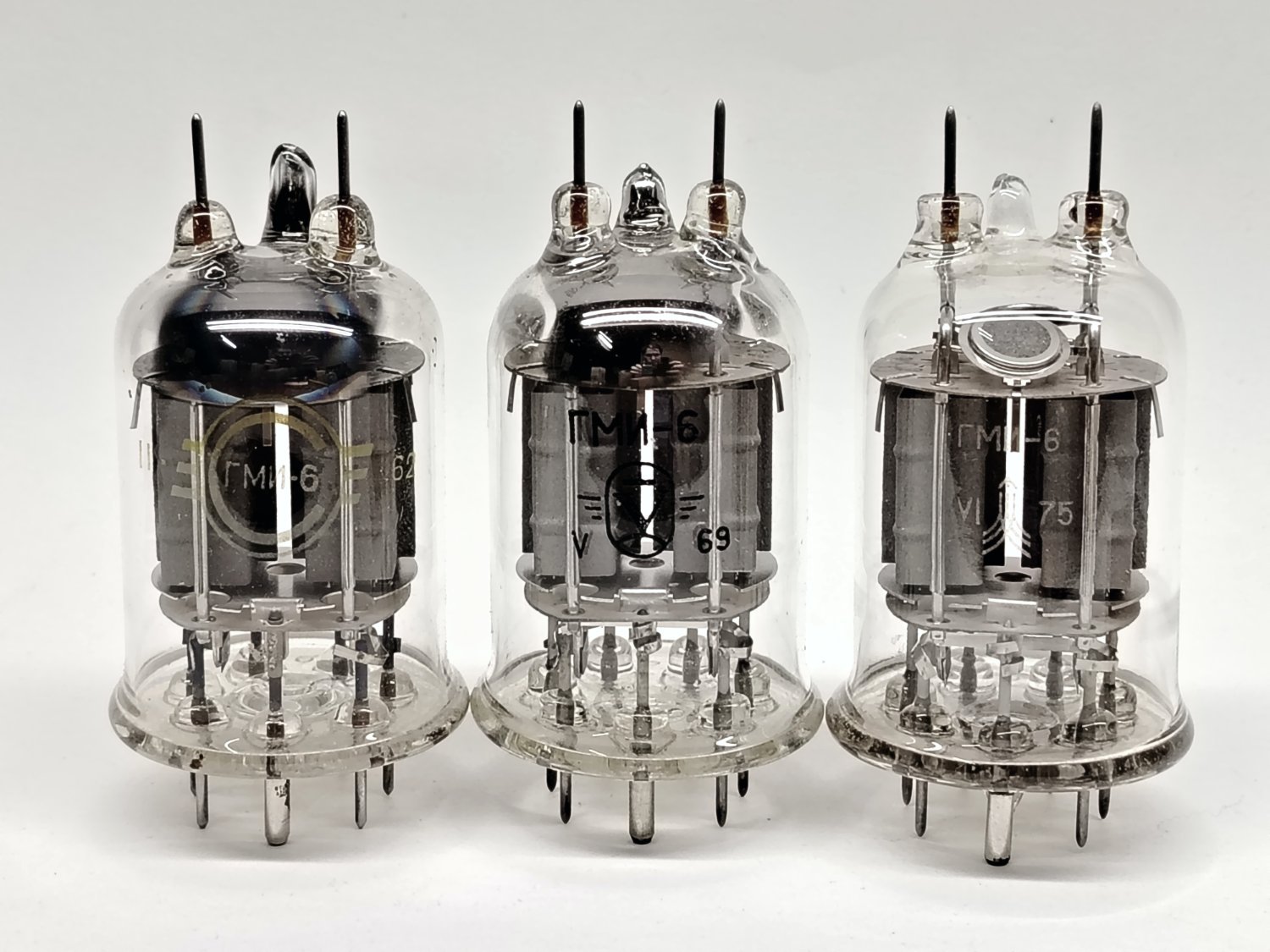

Генераторные импульсные модулятоиные лучевые тетроды ГМИ-6.

Лампы вче новые ив заводсуих коробках!

IMG_20251217_011053_edit_1705502847681.thumb.jpg.36d31b6d42d34e5cf7e2fdd2cb7a5bd5.jpg

С этой ГМИ-6 от Светланы я напрыгался очень "весело" и нкприятный путь поисуов прошел:smile-20:  Если ульяновские я нашел бес проблем, то со Светланой продавцы мне долго выносили мозги, вечно пытались развести меня на фуфло пытаясь подсунуть либо натекший хлам, либо, якобы "ошибались" и клали мне Ульяновские заместо Светланы, так как прекрасно знали что Светлана куда ценней и их можно втридорого слить. Хотя на фото в объявлениях было по 4-5штук Светлан, но видимо их уже не было, либо по совершенно другой обкуренной цене...

В итоге, нафиг это авито с мозговыносом, и я поехал на Митино и там нашел ее без всякого мозгосношения.

  • Like (+1) 1
Posted

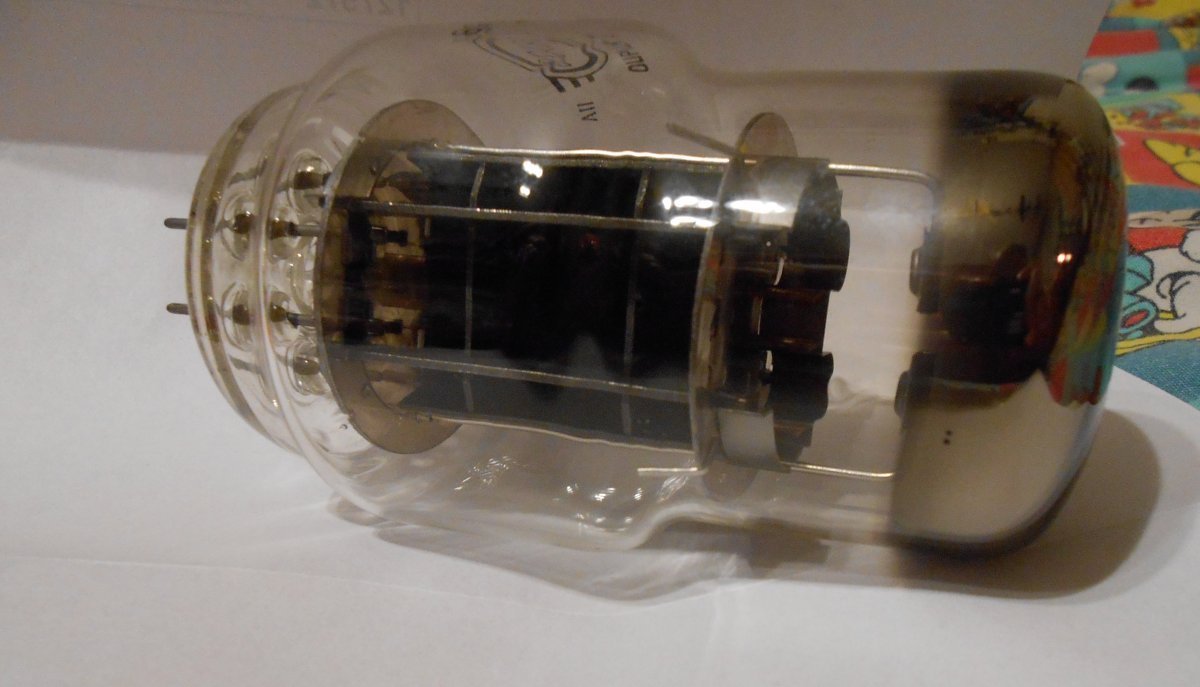

Предок лампы ГМИ-83 под названием Г-483. Дата выпуска -- декабрь 1951 года, самая старая модуляторная лампа в моей коллекции. Производитель -- фрязинский завод №191 (если не ошибаюсь).

DSCN6372.thumb.JPG.ce76fc37c54000da5fcb213aecc525e1.JPGDSCN6373.thumb.JPG.e25fba78c3edac996828a934bf667349.JPG



  • Like (+1) 2
  • Cool (+1) 1
Posted

Не то чтобы "призрак", но лампы мягко говоря не частые и весьма дорогостоящие -- импулсьные модуляторные тиратроны ТГИ1-2500\50 (50 кВ, 2500А). Применялись в основном в мощных электрофизических и лазерных установках. Производитель -- львовский "Полярон", 90ые-2000ные годы (возможно перемаркировка).


Сименсовская RS1020 на фоне.


Posted

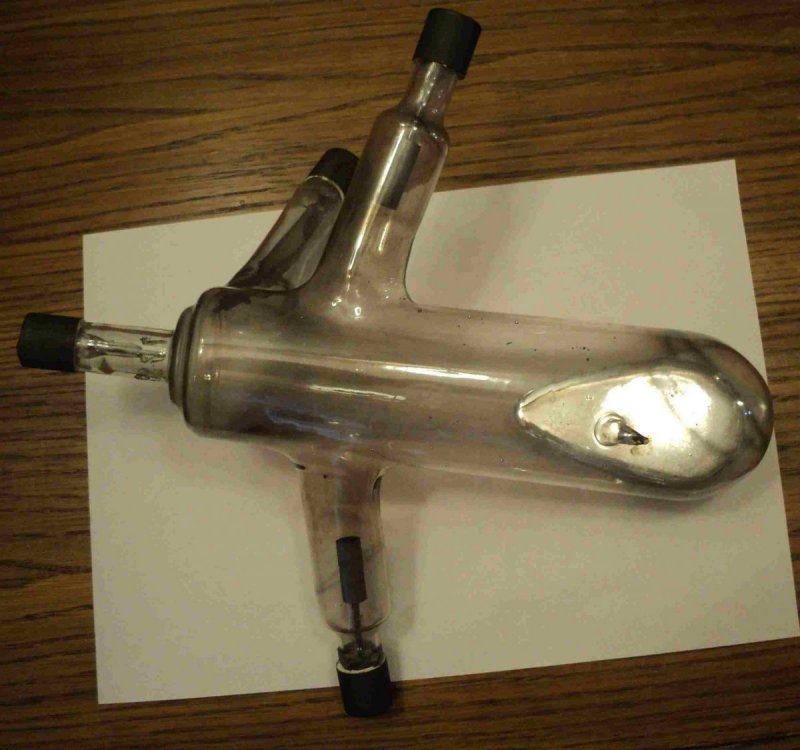

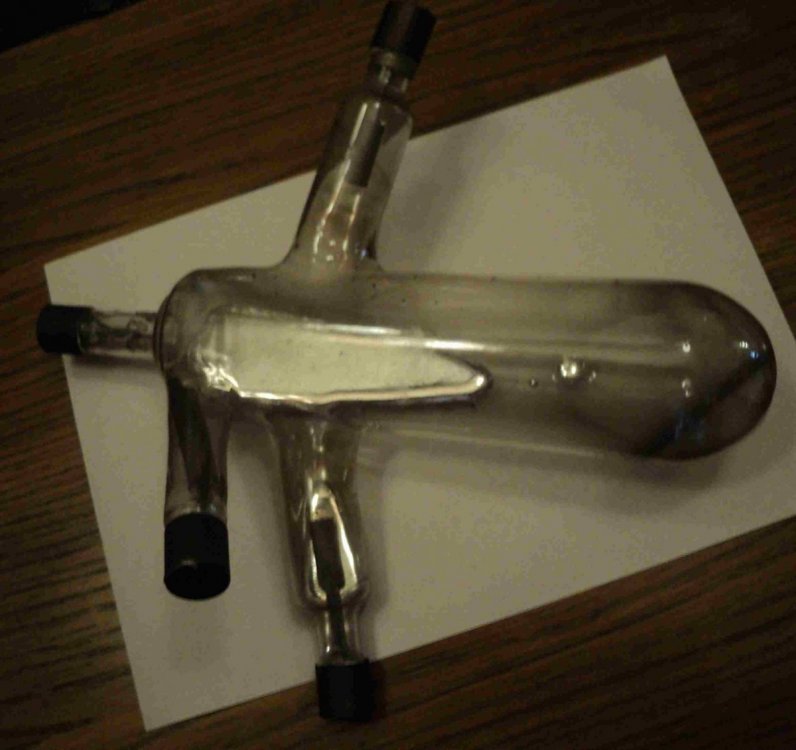

Ртутный газотрон ВГ-163 -- самый большой в линейке. ТГИ2500\50 из предыдущего поста на его фоне смотрится скромно)) Средний выпрямленный ток 16А при 15 кВ обратного напряжения, амплитудное значение тока допускается в 50А.


Posted

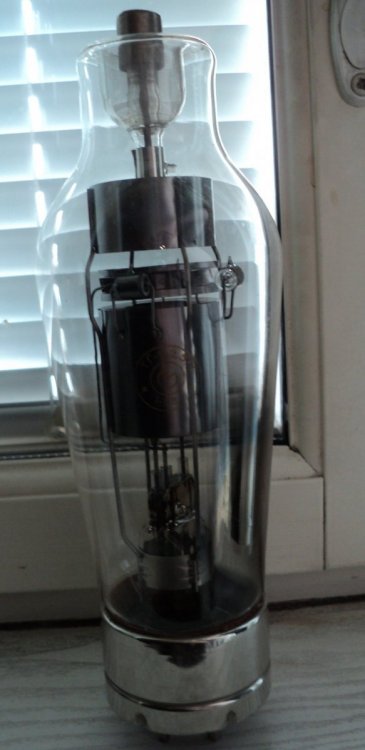

Самый большой импульсный модуляторный тиратрон в стеклянной колбе -- ТГИ1-2500\35, вот уж всем лампам лампа! Применялся  в мощных электрофизических установках (ускорители, лазеры) а также в модуляторах РЛС. Встречается весьма редко, тираж был небольшой. Чисто случайно пойман на аукционе за жалкие 20$.

DSCN4717.thumb.JPG.473d83a5870a95f27e59edada8880f66.JPGDSCN4718.thumb.JPG.55b6c341ddd88a96d322b80c5c4650af.JPGDSCN4721.thumb.JPG.9575737059dbc94fcc65c20f7ab6bc13.JPGDSCN4719.thumb.JPG.9f208c627910f4c5bf7ecc52d86c1998.JPG

  • Like (+1) 1
  • Cool (+1) 1
Posted
18 часов назад, Magnetron сказал:

 фрязинский завод №191 (если не ошибаюсь).

Это завод Рений, при НИИ-160(Ныне Исток)

  • Smile 1
Posted
В 17.12.2025 в 14:46, ГУ-63 сказал:

Лучевые тетроды 6П1П:

Осталось гайти фрязинскцю такую.

Лампы все новые в заводских коробках!

IMG_20251216_234323_edit_1735152260951.thumb.jpg.68f21ec187b83d39f8c38e44d995b330.jpg

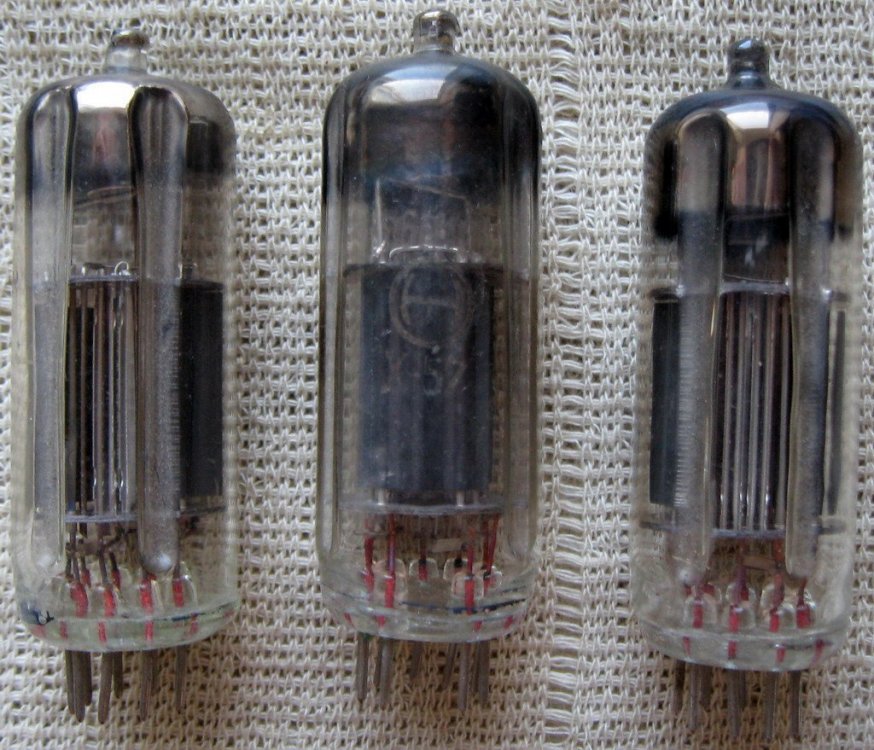

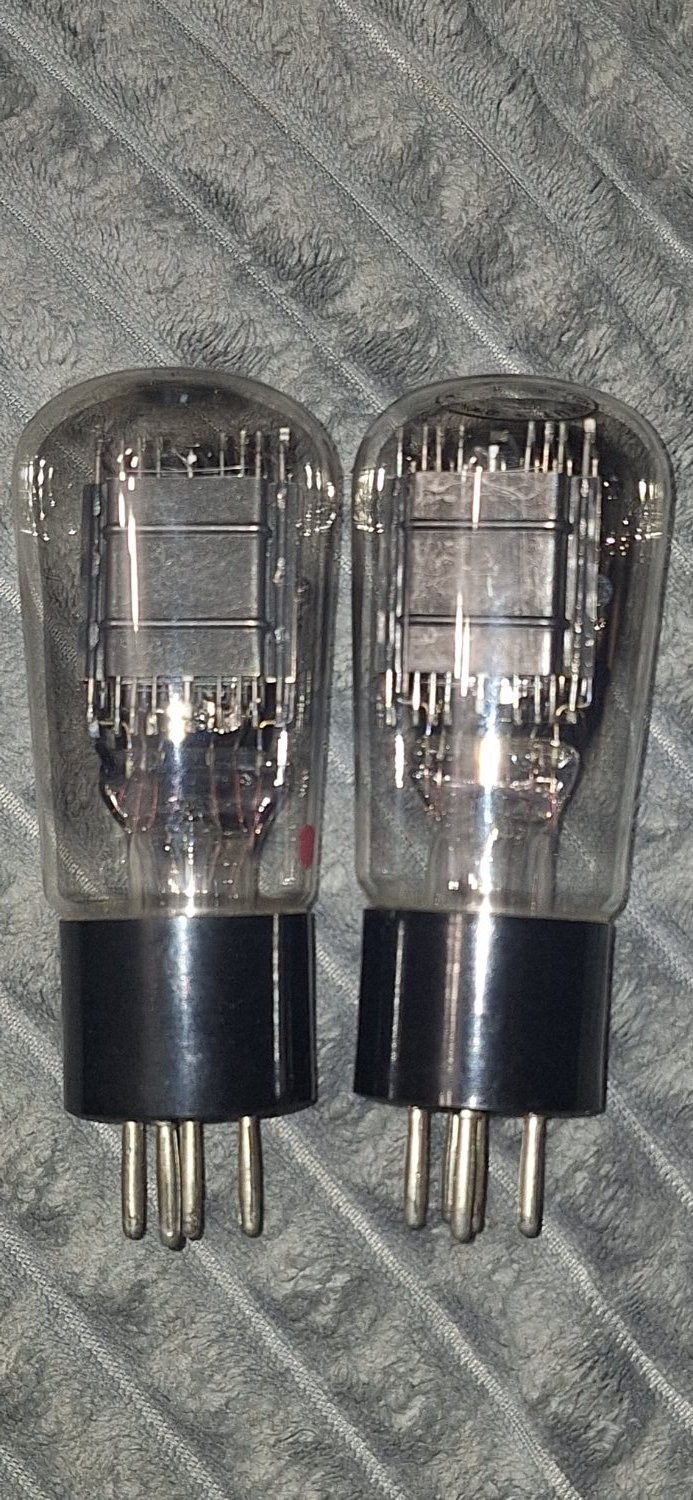

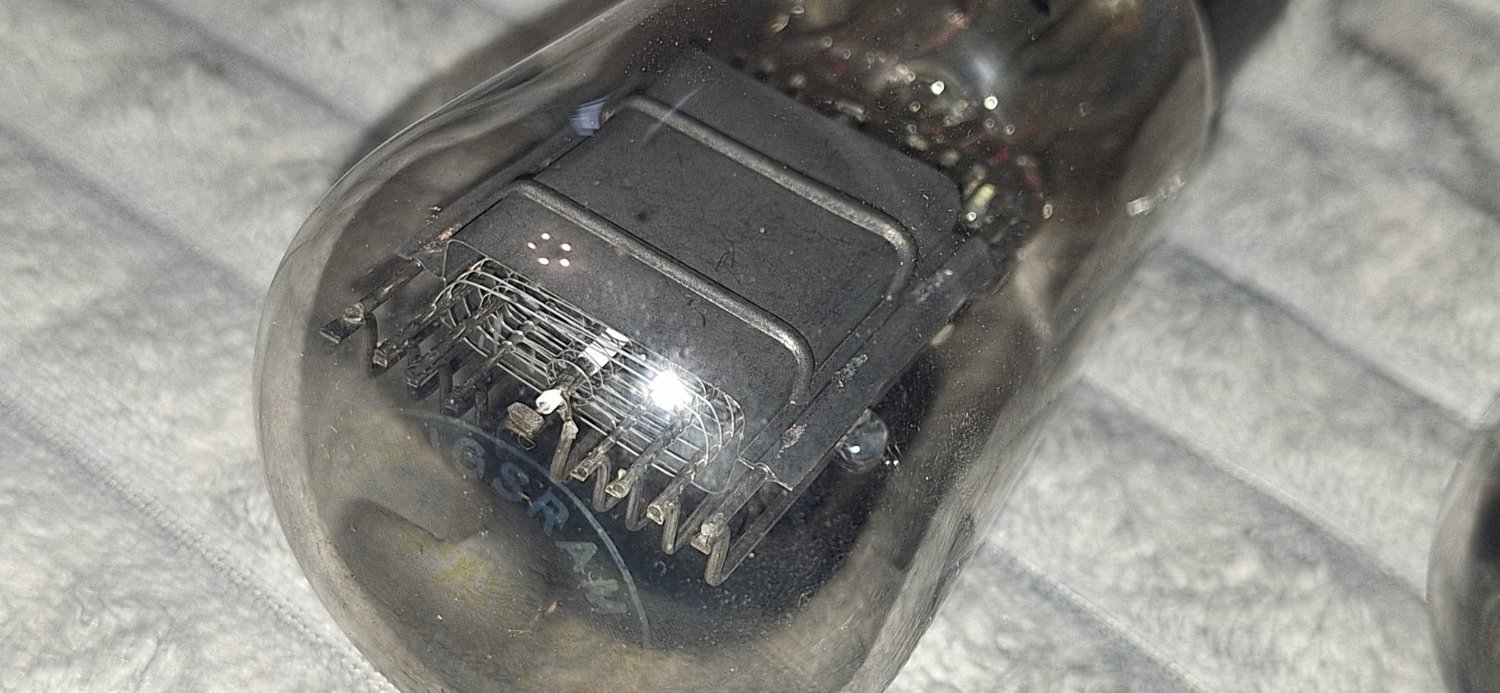

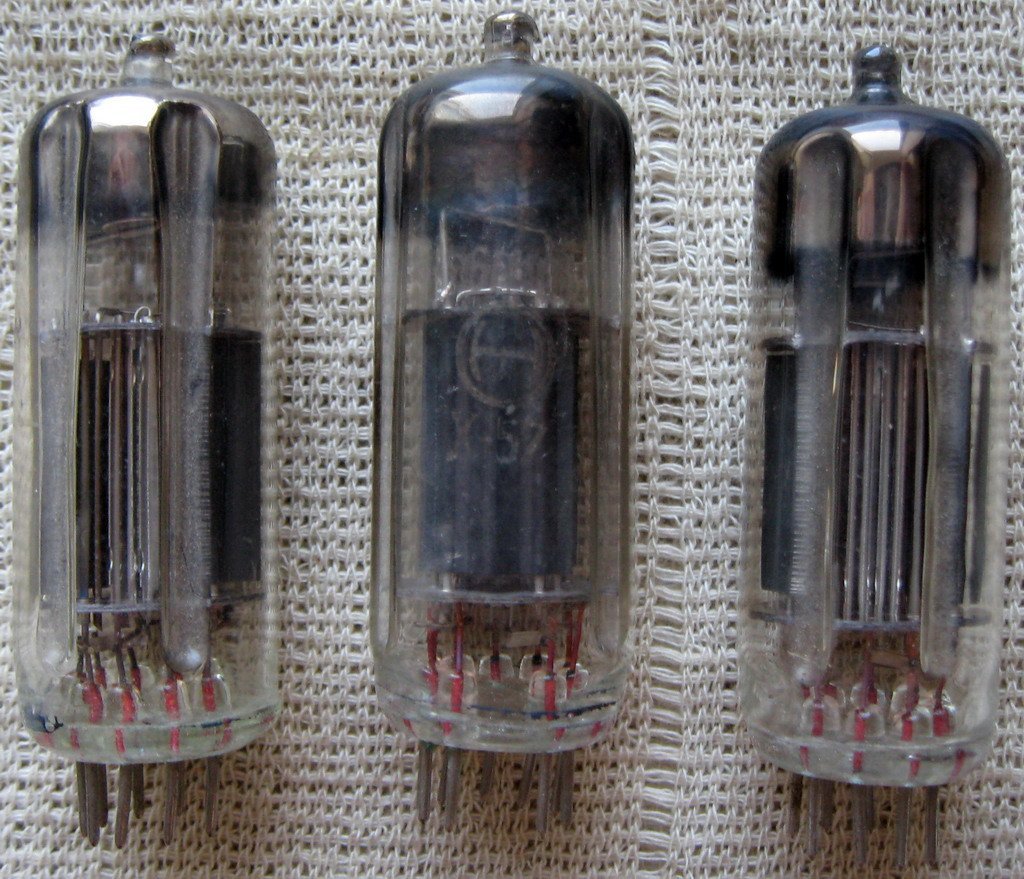

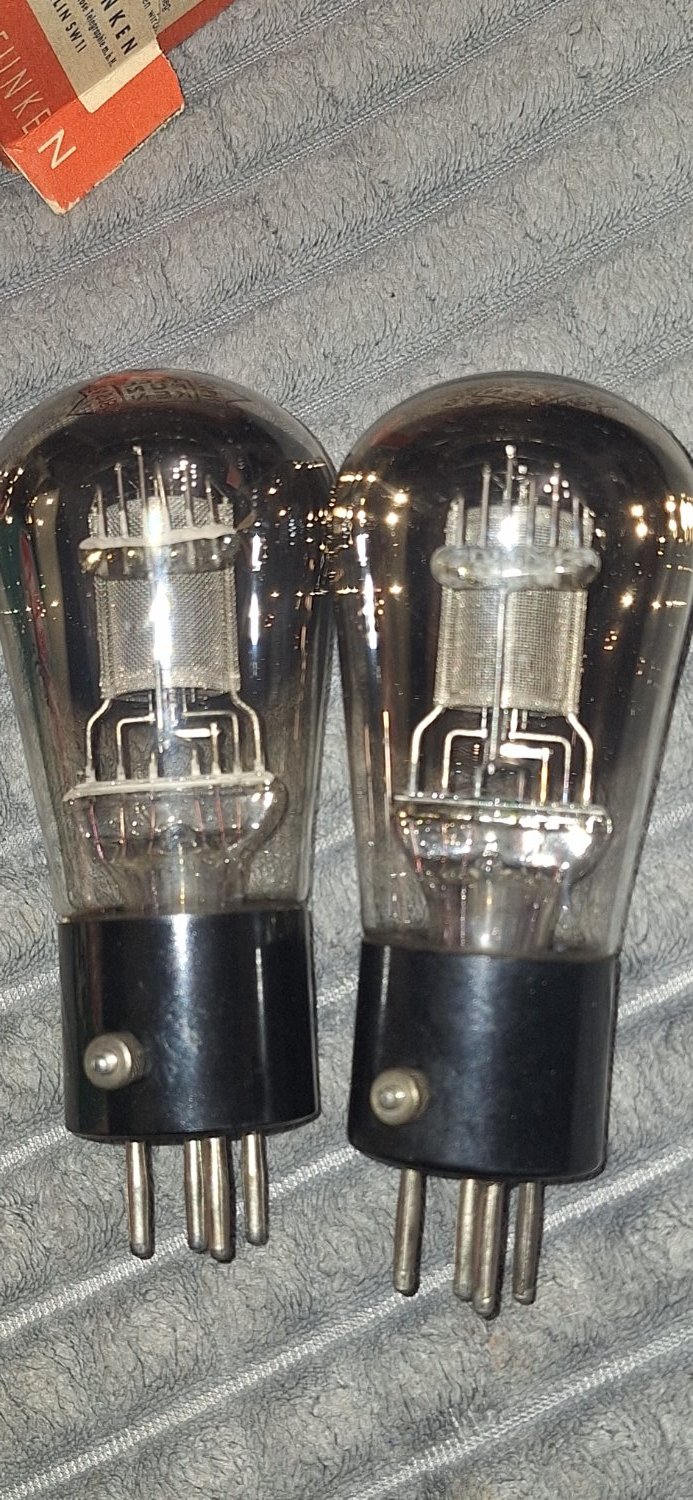

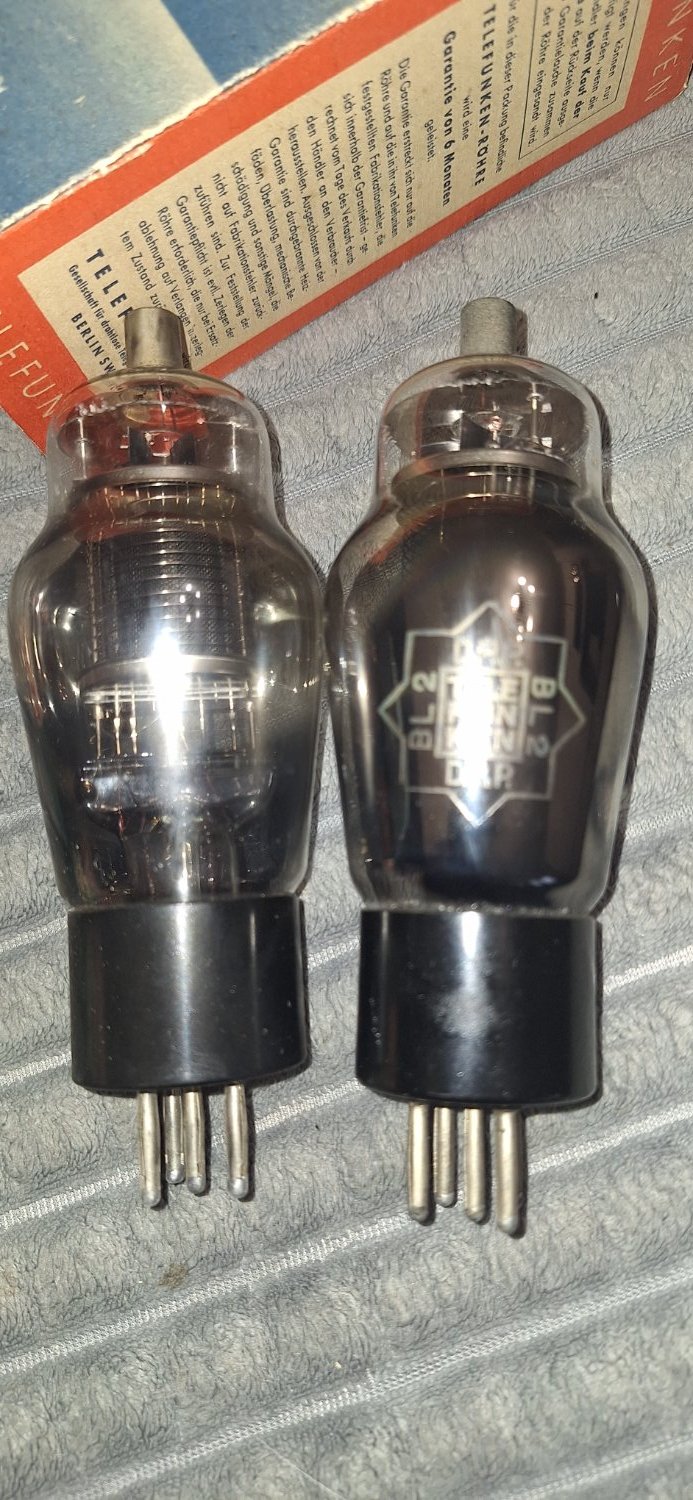

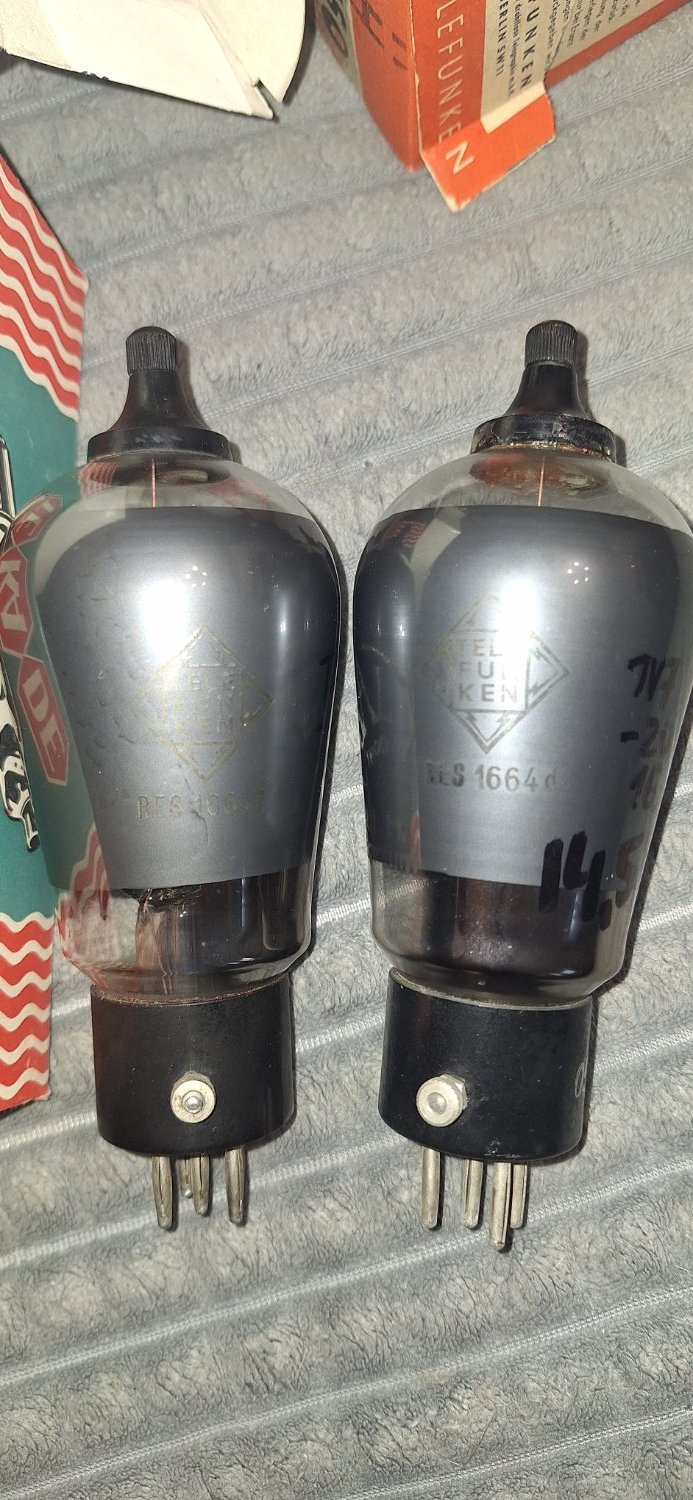

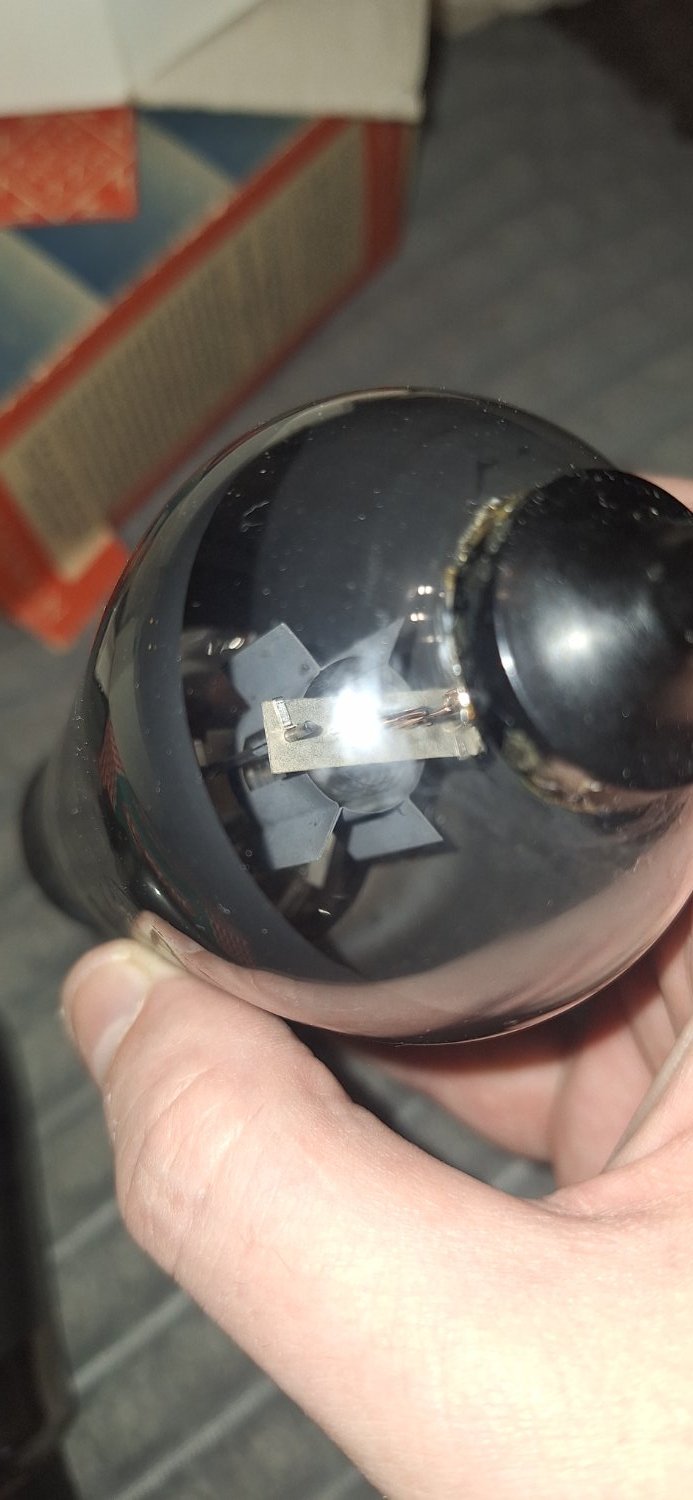

Здесь ещё не хватает лампочки с рамочными сетками, их в 50-х выпускал Новосибирск. У Максимки есть такие.

Posted
35 минут назад, alss сказал:

Были такие лет 15 назад, отослвл Гегену в подарок тогда


Интересно было бы с обычными 6П1П сравнить, жаль у меня всего одна такая, хотя думаю чего-то фантастического ожидать не стоит явно





Posted
3 часа назад, Васянин Сергей сказал:

Здесь ещё не хватает лампочки с рамочными сетками, их в 50-х выпускал Новосибирск. У Максимки есть такие.

Да такую теперь уже днем с огнем не сыщешь. Я уже не уповаю ни на какие либо надежды ее добыть.



P.S. Сильно извиняюсь за уродские орфографические ошибки, но комон, с долбаного смартфона тапать по микроклавишам на экране, это очень такое себе удовольствие в графомании. Так что прошу простить и не кидать тапками в меня:smile-16:

Posted
10 часов назад, ГУ-63 сказал:

P.S. Сильно извиняюсь за уродские орфографические ошибки, но комон, с долбаного смартфона тапать по микроклавишам на экране, это очень такое себе удовольствие в графомании. Так что прошу простить и не кидать тапками в меня:smile-16:

Два еще Т92 с пушкой свои правила диктует. извиняюсь за офтоп.

Posted

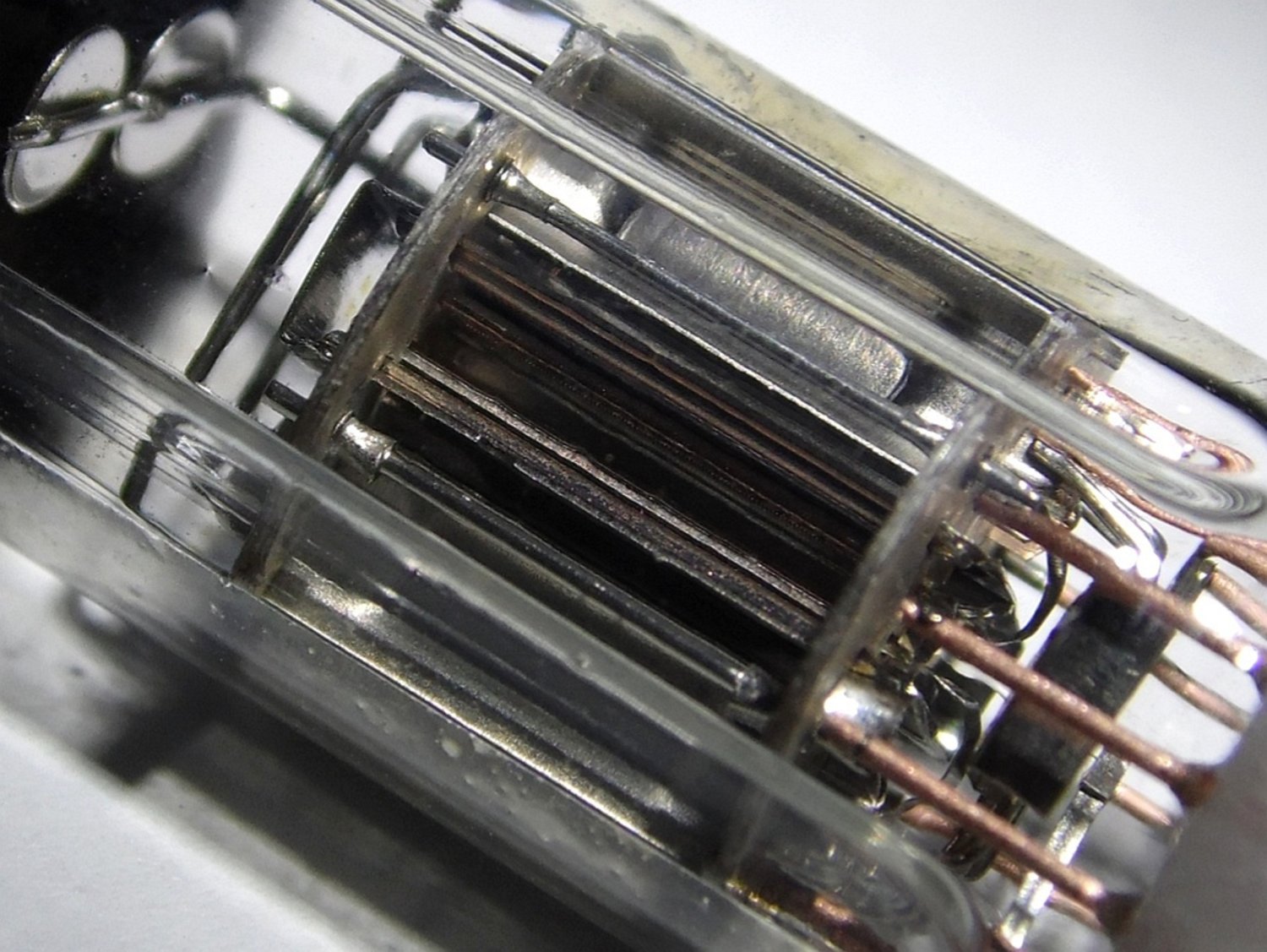

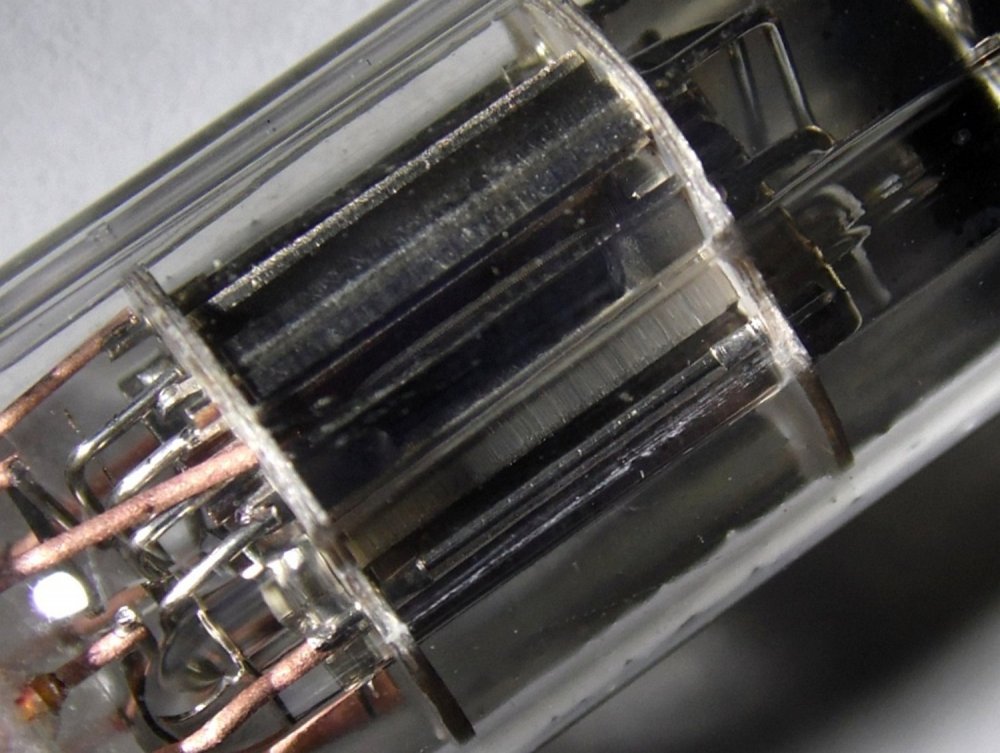

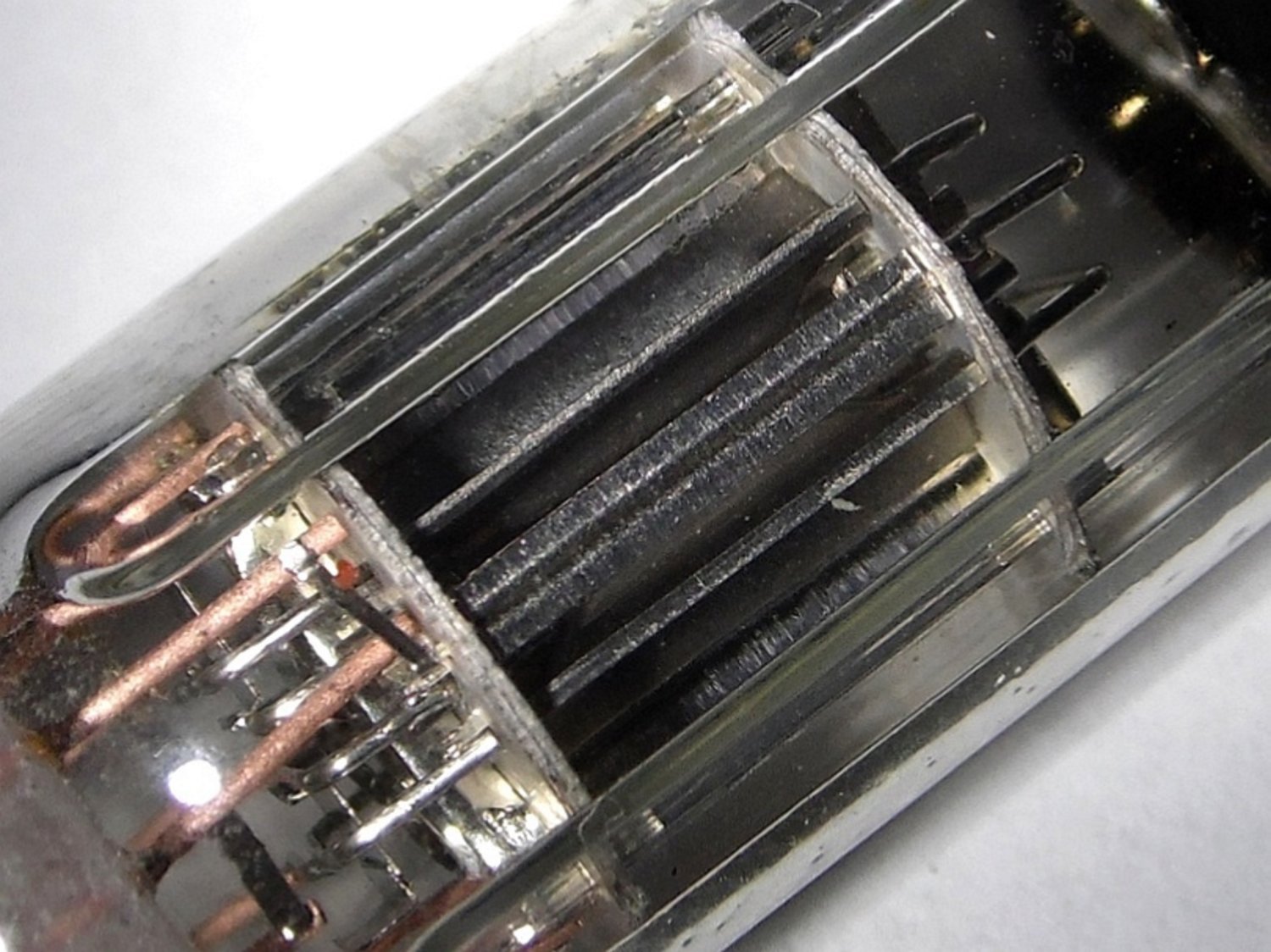

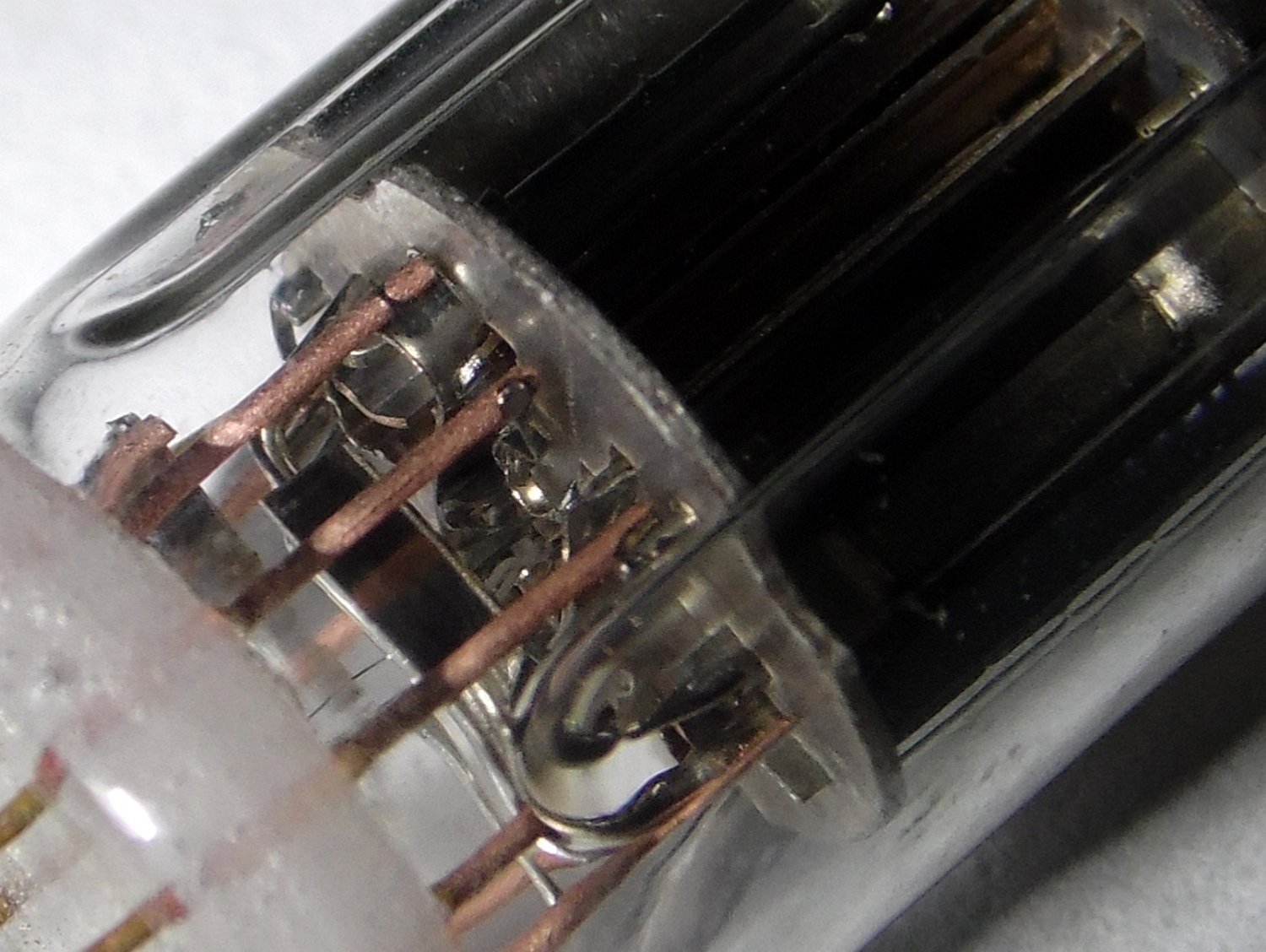

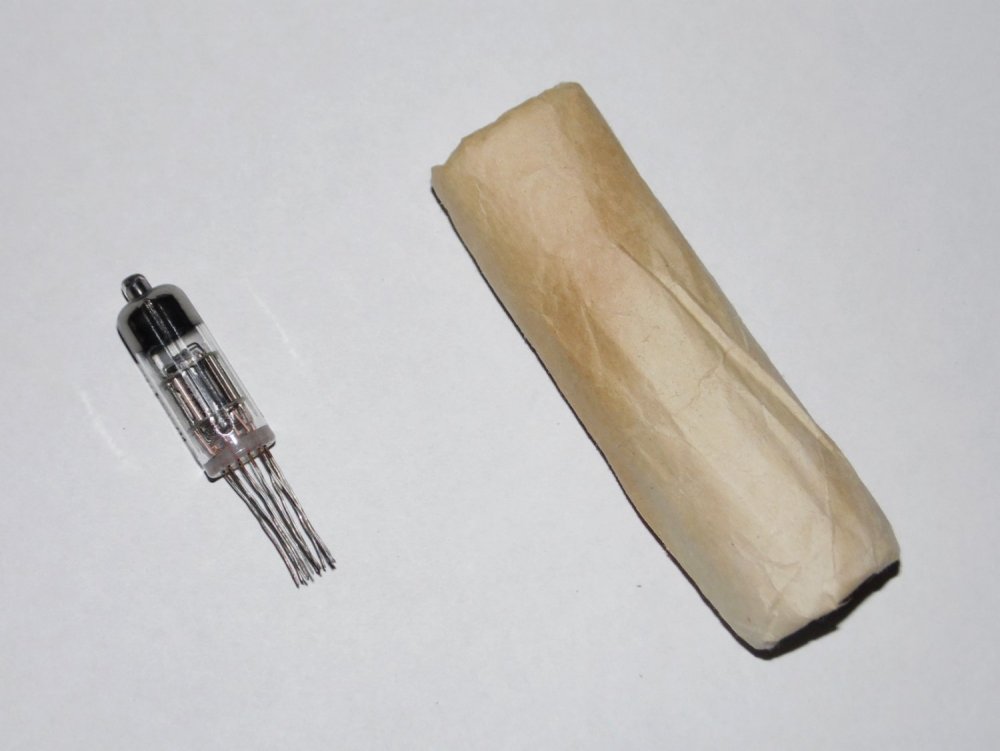

Еще один призрак ушедшей эпохи--опытный образец рамочной сеточной лучевой лампы типа Н-41, который послужил прототипом той самой сеточной электроннолучевой лампы 6Л2Г, о которой я тоже позже расскажу.
Изготовлен на Новосибирском опытном заводе при НИИ Восток в 70м году.

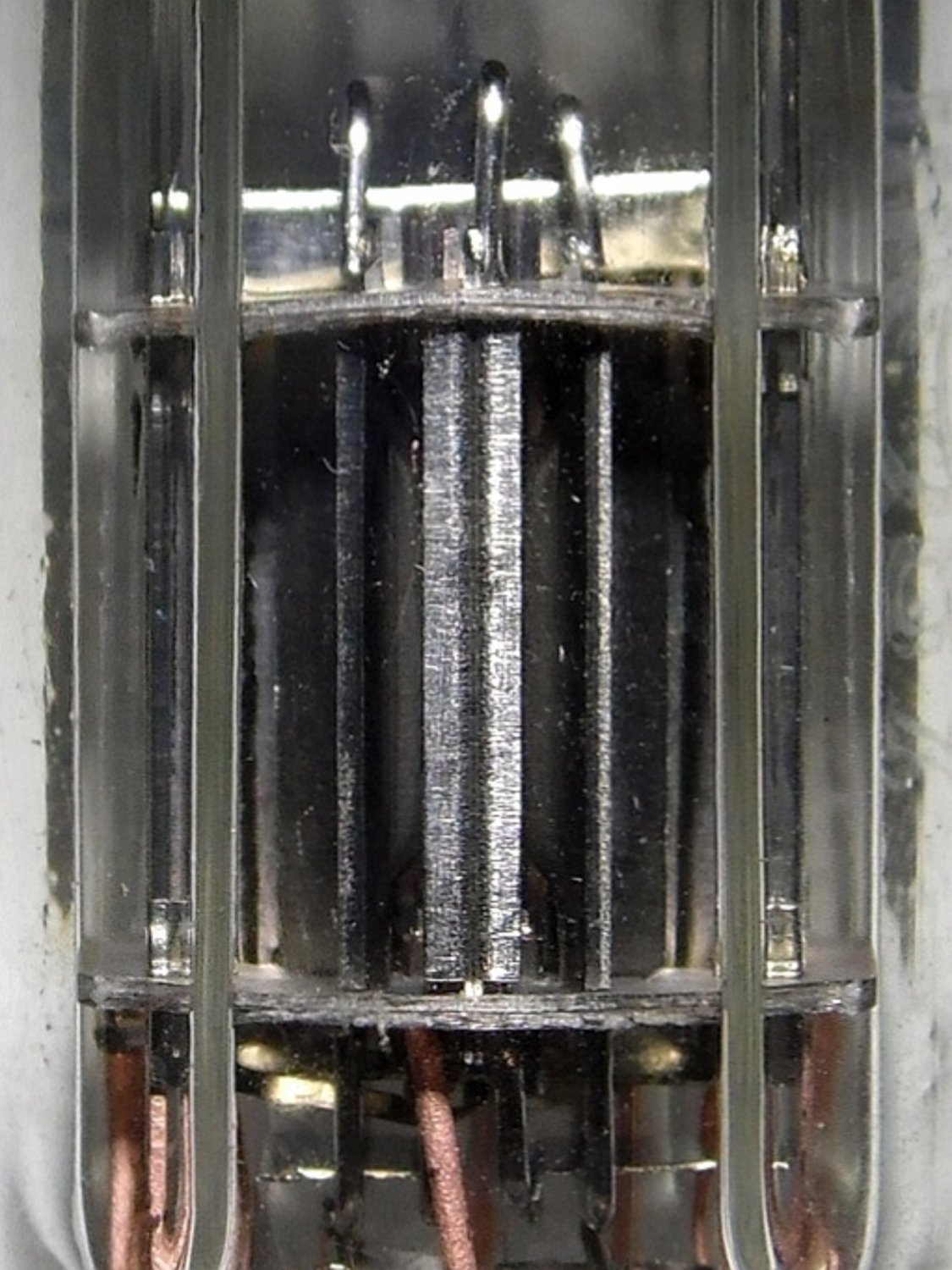

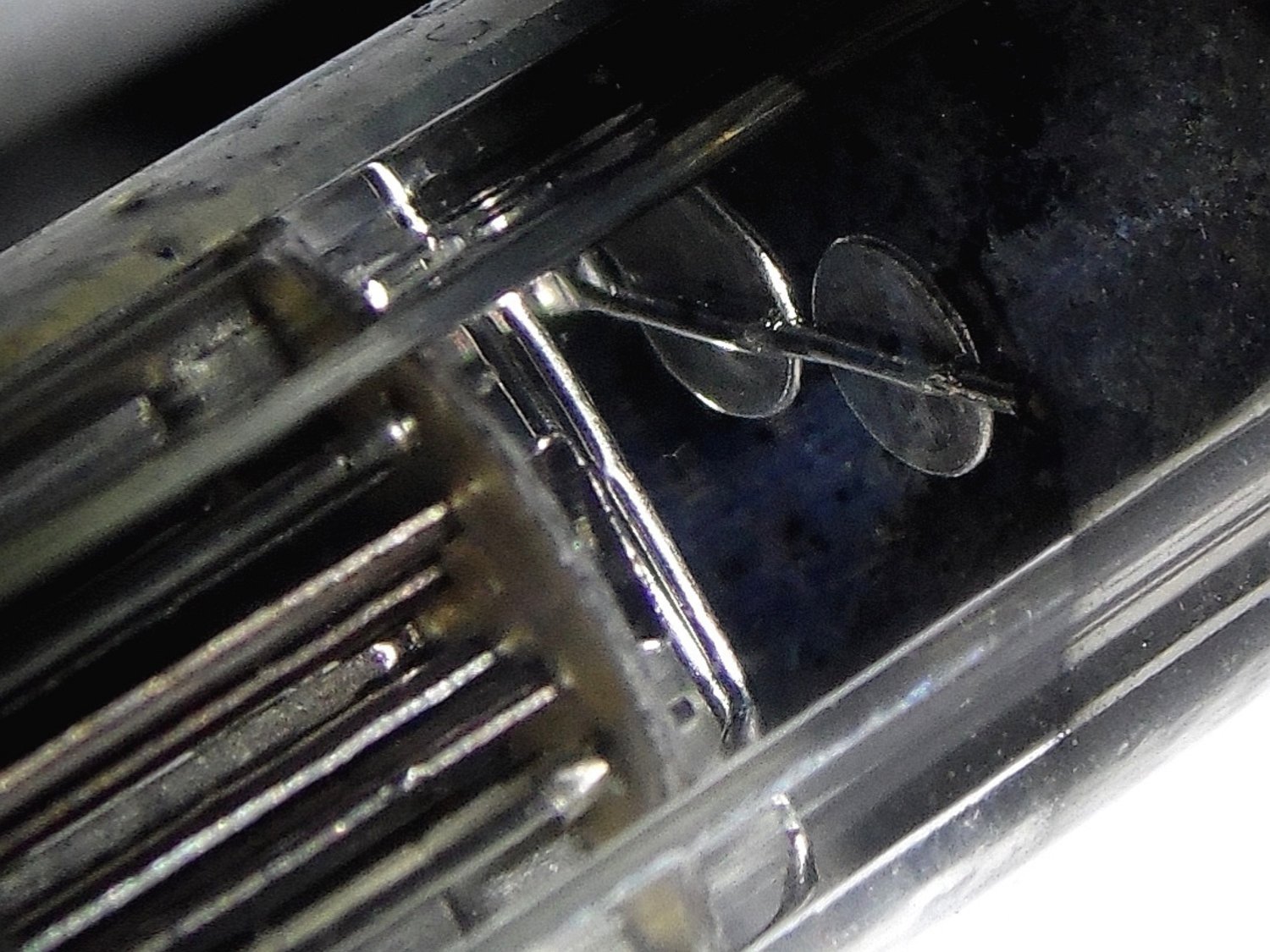

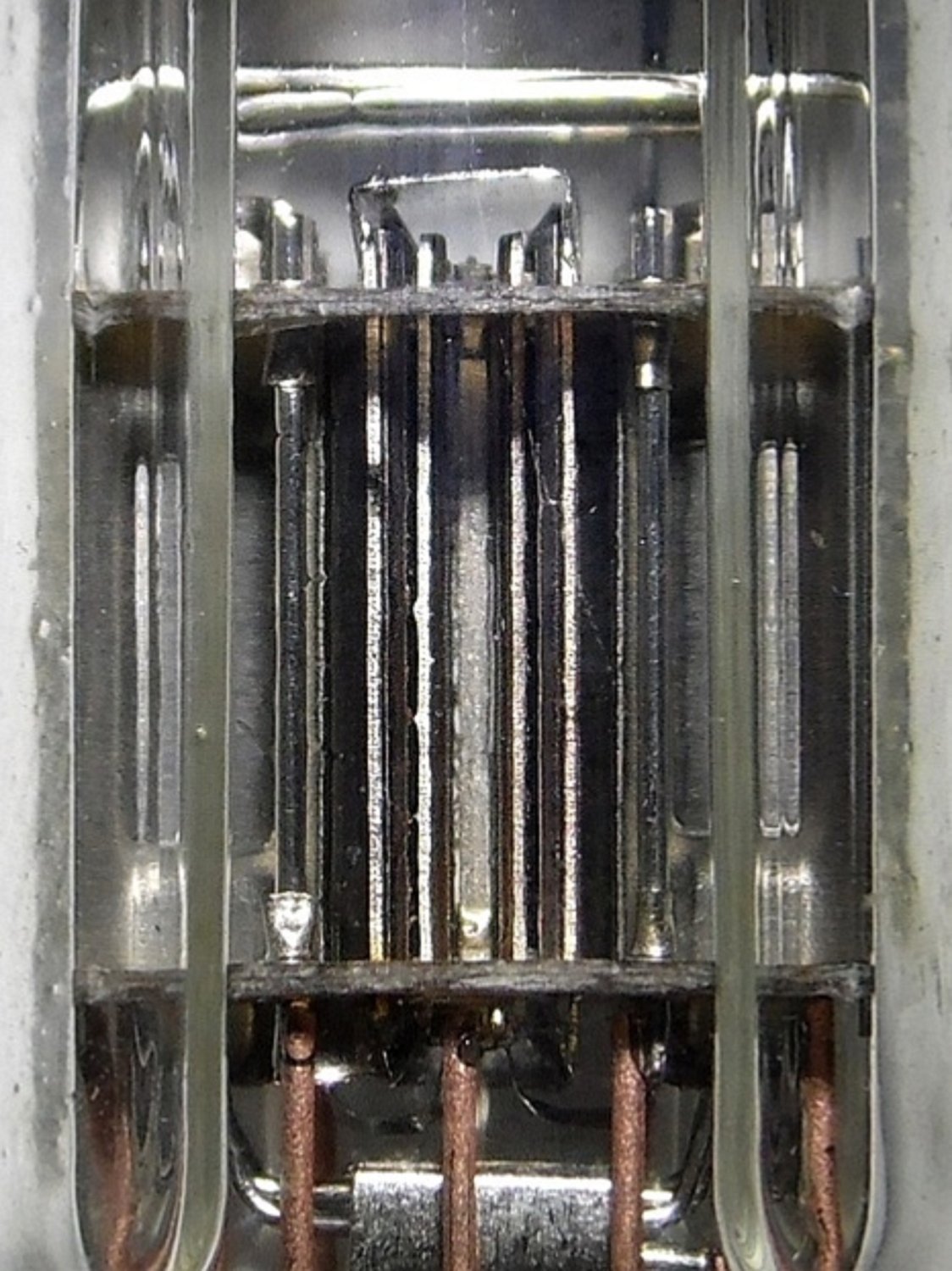

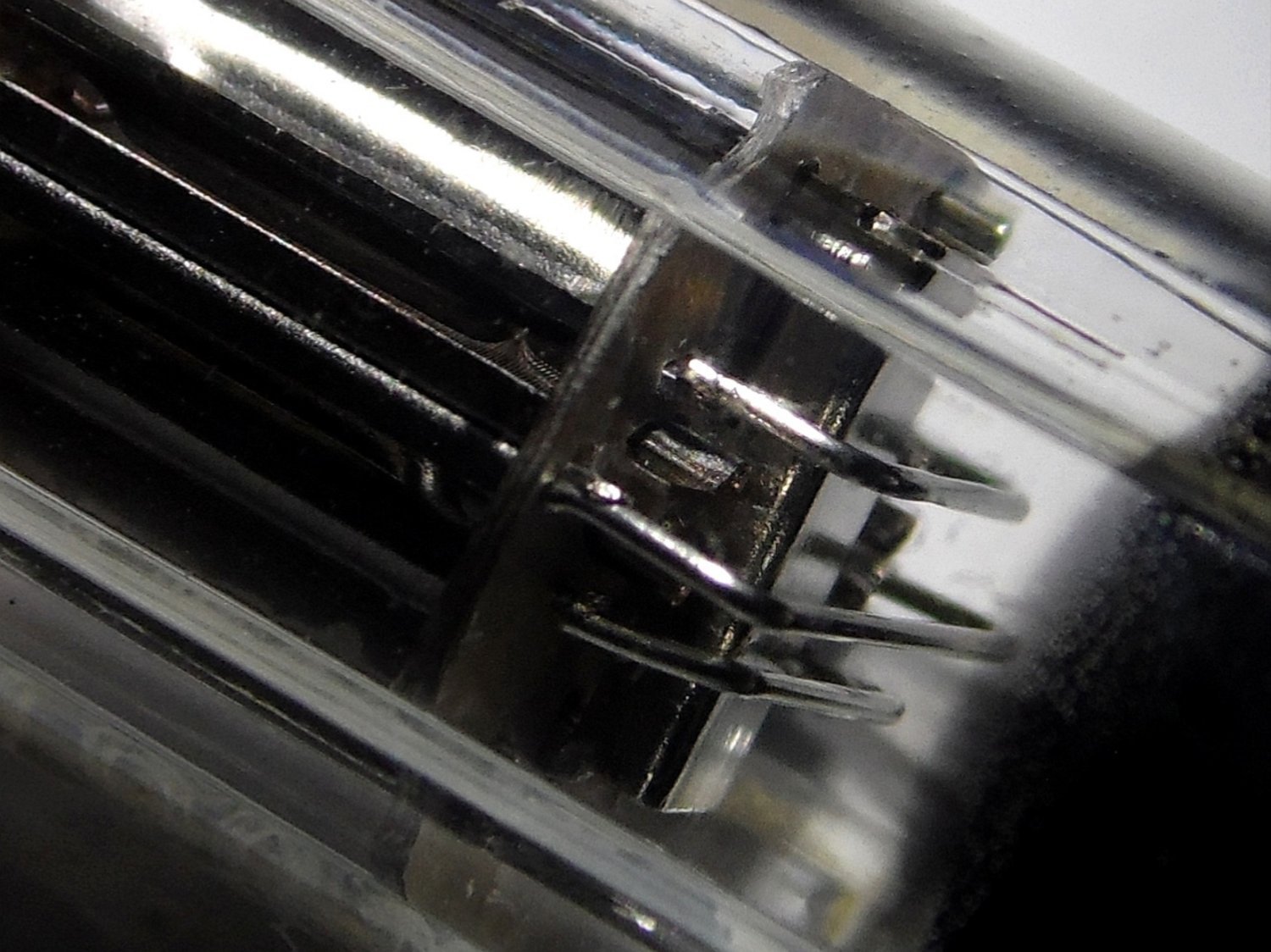

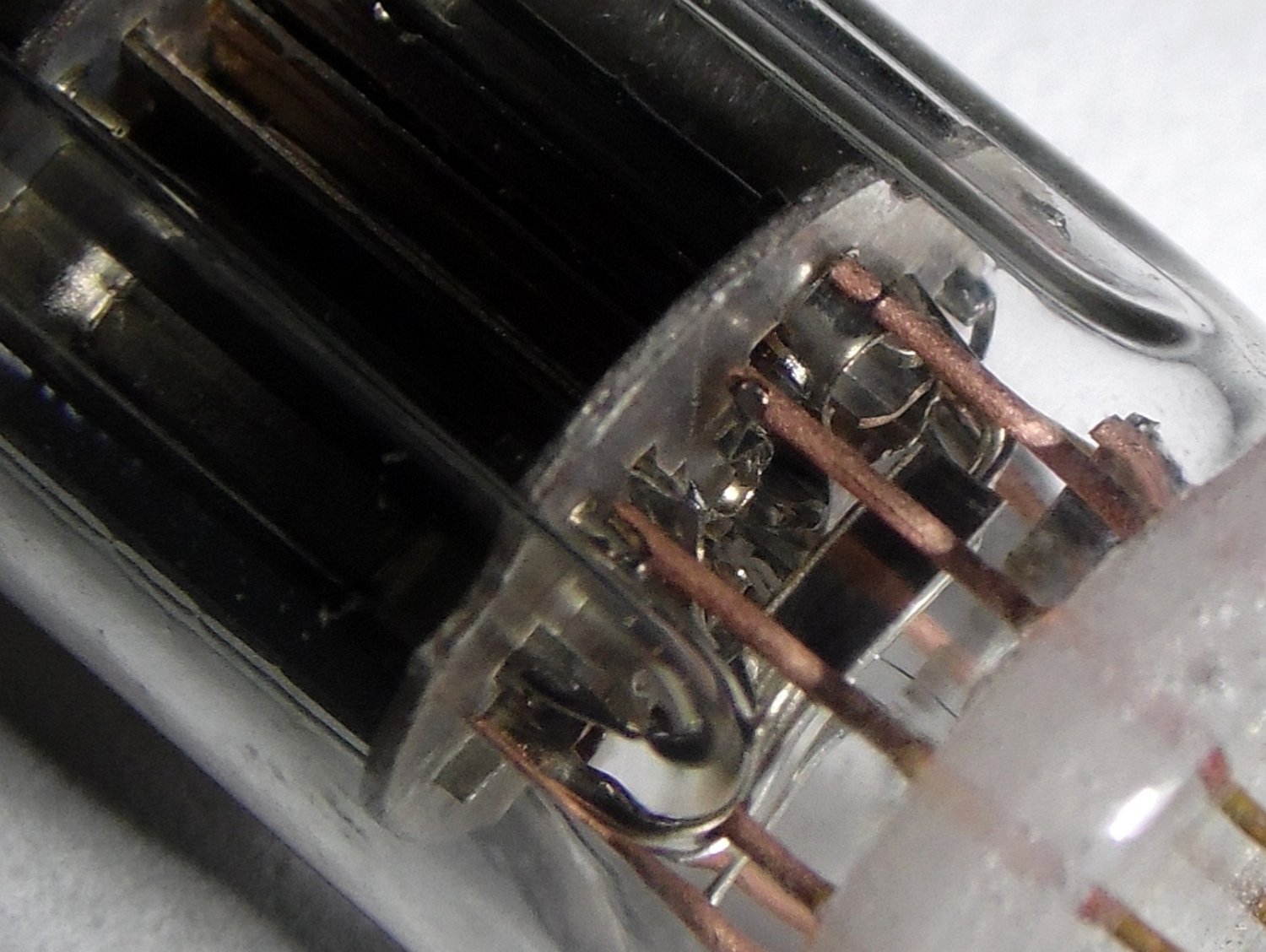

По сути, это сдвоенная предшественница лампы 6Л2Г--внутри установлена линейная щелевая триодная система-Накал, катод, управляющая сетка-модулятор и лучеобразующий фокусирующий электрод, дальше установлен так называемый дефлектор(Отклоняющий электрод проще говоря) с отрицательным потенциалом по отношению к анодам, и с двух сторон по бокам установлены сетки  аноды--грубо говоря, электронный пучек разделяется на две части посредством отклонения центральным дефлекторов одновременно налево и направо направляясь к анодам.

1.thumb.jpg.cce47e49d3bf2ff1bae11eecfacf4ce1.jpg2.thumb.jpg.6df982edc8e2dcf84f5c15b98ba3819d.jpgQsLmL1wMrB8.thumb.jpg.a26588c8ca03835a1289aab2be75f08c.jpgoLz8Zxsf7HY.thumb.jpg.fb45e30e7482f29e6743996cab0096f8.jpgOTVXSKfp0fQ.thumb.jpg.18d0946f190ac4ae8fb829f9d6767000.jpgySREqGJCIPM.thumb.jpg.6538888f0d820a88662067abeac0e96e.jpgTnaL3qAd0HA.thumb.jpg.c91451f76bdf9c2fa306a8613746a7fe.jpgxRRNeOAmzps.thumb.jpg.bf467e63cdcaeeb8bf0d17bd790ca7d5.jpgvdkfeIVTXcM.thumb.jpg.4f5041cd5ccac7575036c782e4b33cfb.jpgIMG_20251119_210024.thumb.jpg.fd877548aaa679d9e8b6c9519ab51797.jpgstWYOQGS4ZU.thumb.jpg.4a1ca4c3a632e344e4b54c3c4b2a980f.jpg

  • Like (+1) 2
Posted

OFF. Я в очередной раз балдею от снимков! Это что, динамическая фокусировка? Ну или многослойная - я не знаю как такой прием называется, в электронной микроскопии используется чуть ли не с самого начала.

Posted
11 часов назад, alss сказал:

OFF. Я в очередной раз балдею от снимков! Это что, динамическая фокусировка? Ну или многослойная - я не знаю как такой прием называется, в электронной микроскопии используется чуть ли не с самого начала.

Поверьте, мои фото, это лютое мыльное гомнище. Вот если на снимки Клапауция посмотрите, вот это высший пилотаж!

А мне до Клапауция по качеству его фотографии, пока что, как до Пекина в позе раком, увы...

Posted
2 часа назад, Sergio сказал:

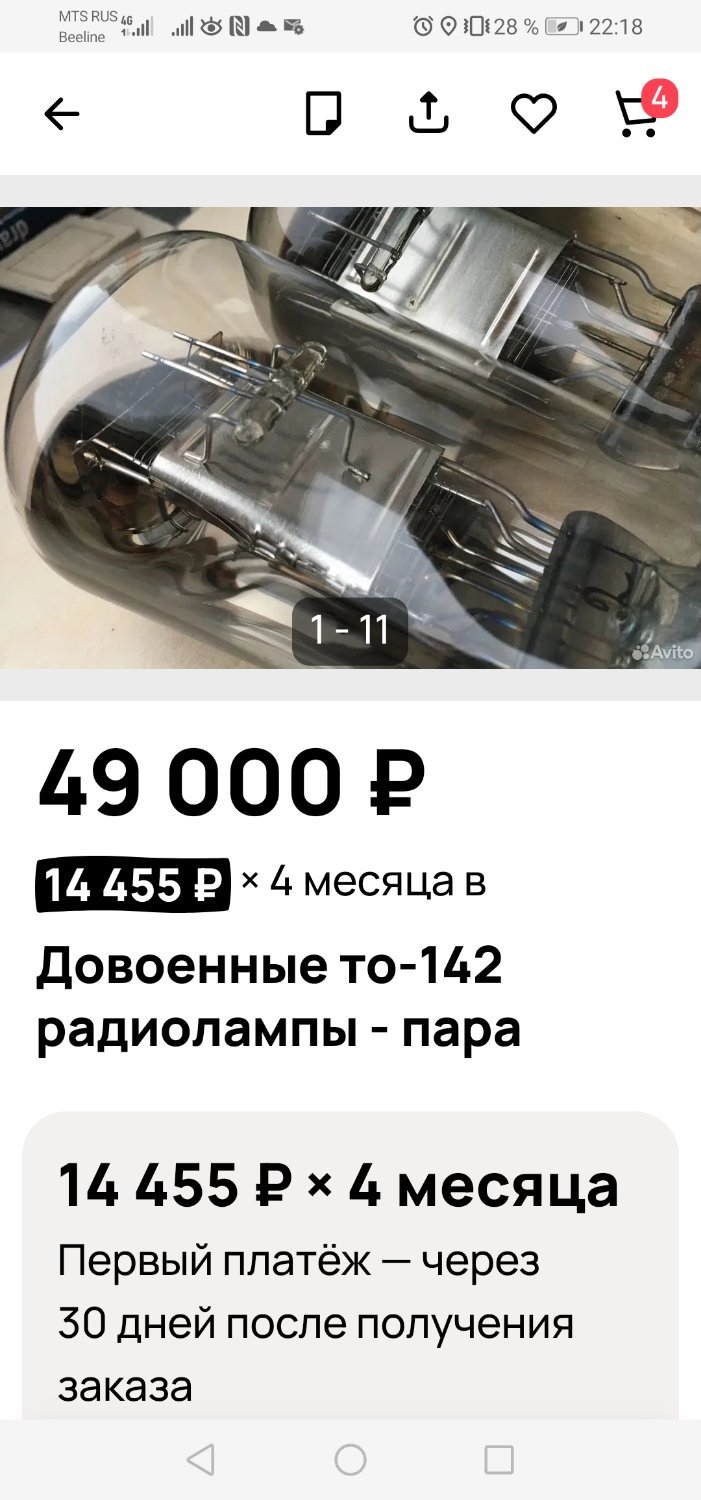

Вот такую красоту продаютScreenshot_20251224_221833_com.avito.android.thumb.jpg.367747ac60a849b9e7de96a62c69a849.jpg

Блин а излишки их по  10тр за пару распродал еще в коробках под пломбами

Posted
В 23.12.2025 в 09:39, ГУ-63 сказал:

Поверьте, мои фото, это лютое мыльное гомнище. Вот если на снимки Клапауция посмотрите, вот это высший пилотаж!

А мне до Клапауция по качеству его фотографии, пока что, как до Пекина в позе раком, увы...

Кстати более менее нормальный смартфон дает хорошие снимки, а если хороший порядка 100тр так там вообще не снимки и шедевры на малом приближение

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Клубы

  • Сообщения

    • Продолжая тему китайской платы SM5813-PCM58(схема выше). Подключение по I2S в ней организовано не устраивающим меня способом - фильтр понимает только RJ16 и в данной реализации требует MCLK от соответствующего источника с выходом I2S ( что бывает не всегда, например с моего транспорта на Philips CD-Pro организовать его не просто), можно было поставить что-то типа Аманеры, но там свои прихваты, остановился на жёстком автомате на базе AD1896, благо наши партнёры из поднебесной торгуют платой на ней:https://aliexpress.ru/item/1005007280913510.html?spm=a2g2w.orderdetail.0.0.b91f4aa6h6D8c2&sku_id=12000040052862777, остаётся приделать джамперы вместо паяных перемычек. Плата может принимать и выдавать разные форматы, в данном случае I2S в RJ. Но есть засада: в качестве MCLK выдаёт тактовую опрного генератора 24,576 МГц, а нужно в два раза меньше. Поставил одиночный триггер 74LVC2G74, ... и получил чёрте-чё!  Вроде и магазин приличный, а продали китайский шмурдяк, в лучше случае работающий до 2 МГц. Так что пришлось вструмить старый добрый 74АС74 - всё заработало! Теперь на вход можно давать 32, 44,1 или 48 кГц - на выходе будет 48/16/RJ. Доплнил всё это изолятором. Схема ниже.
    • ЗЗ/PE существует для безопасного употребления определенного класса потребителей э/энергии.  Есть просто средненькие они же техниксы: всё, кроме тюнера. Никакой ЗЗ/PE нет - двухпроводное питание, даже в усилителе мощности 2x50 Вт. называется двойная изоляция: то есть при пробое/отказе основной, на корпус (металлический) ничего не попадет и пользователя не укусит. Фильтры ЭМС для таких устройств обычно состоят из диф дросселя значительной величины, иногда делают... но нет.   Для того, чтобы ток протекал надо замкнутую цепь. Если все устройства будут под одним потенциалом, той же ЗЗ/PE, контура протекания тока не образуется и фонить не будет - читаем про "земляную петлю" от Дженсена и вспоминаем провод к ванне из чугуна. Ибо вода (холодная) раньше была "почти заземлена" ибо проводящая и в земле. Посему ставился провод уравнивания потенциалов, ванны и водопровода. Есть заземление для ВЧ... но тоже нет. Есть подавители синфазной составляющей, для приводов - делайте выводы.
    • Я надеюсь Вам по силам и способностям и обсуждение прочитать и понять
    • Я тоже внимательно прочитал статьи по ссылкам уважаемого Audioamator, автор провел достаточно грамотные практические измерения, и получил вполне адекватные выводы: Разделительный трансформатор может быть полезен для блокировки синфазных помех. Однако в нашем случае люди покупают эти устройства, у которых, по-видимому, нет слышимого сетевого шума, поэтому это не может быть причиной покупки. Вместо этого покупатели думают, что что-то изолируется, поэтому все помехи остаются за трансформатором. Как я объяснил, подобные устройства не изолируют защитную землю, поэтому все, что остается на этой линии, проходит сквозь нее. Кроме того, наши тесты показывают, что никакого улучшения производительности получить нельзя. И вы можете фактически подвергнуть свою аудиосистему воздействию сетевого шума из-за сильного поля, которое генерирует трансформатор. Хотя я не показал это здесь, есть также некоторые потери в трансформаторе, поэтому вы также будете тратить энергию впустую. Поэтому, хотя это устройство и является хорошим, его использование для улучшения качества звука не рекомендуется. Потратьте деньги на что-нибудь другое.
    • По ссылке (перевод): __________________________   graz_lag   Настоящий симметрично сбалансированный разделительный трансформатор... Я хотел бы сообщить некоторые подробности о моем самом полезном на данный момент усовершенствовании основной линии с помощью симметрично сбалансированных разделительных трансформаторов. Я решил разработать это усовершенствование после тестирования нескольких фильтров Шаффнера с целью снижения уровня шума переменного тока и электромагнитных помех. Они были в той или иной степени эффективны, но я чувствовал, что это как-то влияет на динамику.  Итак, после тестирования первого прототипа я собрал в общей сложности четыре устройства: трансформатор № 1 для источников как Hi-Fi, так и HT-систем трансформатор № 2 для усилителя Hi-Fi-системы трансформатор № 3 для усилителя HT-системы трансформатор № 4 для проектора HT-системы Все они основаны на трансформаторах с двойным магнитным экранированием, что обеспечивает максимальное снижение уровня шума переменного тока, который является причиной контуров заземления. Каждое устройство настроено на работу в истинно сбалансированном режиме при напряжении 230 В переменного тока (Франция), то есть на трансформаторе с изоляцией 1:1 с точно расположенным центральным отводом на вторичной обмотке. Входящее напряжение 230 В переменного тока (115 В на клемме L и 0 В на клеммах N и G) делится пополам на выходе трансформатора. Таким образом, на «новой» линии переменного тока напряжение составляет 115 В на клемме L и 115 В на клемме N, и всё это относительно новой заземляющей клеммы G, на которой остаётся 0 В переменного тока. Противоположная полярность между L и N необходима для полного подавления синфазных помех от входящей линии переменного тока. Я заплатил от 120 до 250 евро, включая доставку (2015 г.), за каждый трансформатор от французского производителя, а также за алюминиевые корпуса, розетки IEC, проводку, автоматические выключатели на выходе, бесшумные блоки и кое-что по мелочи, то есть от 300 до 450 евро в зависимости от размера каждого готового устройства ... включая модные индикаторы напряжения ... Я протестировал установку фильтров (Schaffner #2070), но предпочитаю обходиться без них. Такие производители, как Balanced Power Technologies, Bryston, Keces и другие, продают эти устройства за тысячи долларов ...  Тот же принцип можно применить к любому входящему напряжению переменного тока, то есть в случае с напряжением 120 В переменного тока на выходе получится +60 В переменного тока и -60 В переменного тока. Простое, забавное, но самое главное — «прямо в точку» решение с невероятным соотношением цены и качества!  PS. Самая сложная задача — найти трансформаторы, так как «симметрично сбалансированные изолирующие» трансформаторы не очень распространены в стандартных каталогах производителей.   Последнее обновление: 9 декабря 2018 г.   trl   Несколько фотографий действительно помогут. Цена, которую вы заплатили, действительно низкая. Я сам заплатил около 100 евро за свой разделительный трансформатор (250 ВА, 150 Вт). Однако мы оба могли бы в любой момент купить силовые кабели за 1000 евро.  Есть ли у вас возможность безопасно измерить входное напряжение в сети перед разделительным трансформатором, а затем измерить его снова после трансформатора? Это поможет понять, как разделительный трансформатор влияет на вашу аудиосистему. В моём случае дома хорошее напряжение в сети переменного тока, поэтому разделительный трансформатор никак не повлиял на синусоиду переменного тока (тот же коэффициент нелинейных искажений, та же синусоида и т. д.), но устранил небольшой гул, вызванный контуром заземления (таких же результатов можно добиться более дешёвым способом). Кроме того, RMA и ARTA с вашими аудиоустройствами, подключенными напрямую к сети переменного тока, а затем к изолирующему трансформатору, также могут помочь вам кое-что понять: — 1) Зачем вам нужна изолированная сбалансированная мощность? — 2) Есть ли какие-то измеримые улучшения в синусоиде переменного тока? — 3) Есть ли какие-то измеримые улучшения в аудиоустройствах Hi-Fi? Пожалуйста, имейте в виду, что нагрузки более чем на 50% после отключения трансформатора увеличат THD. Из того, что я знаю и смог оценить сам, реальными преимуществами изолирующих трансформаторов являются: - снижение вероятности поражения электрическим током и смерти при прикосновении к только одному проводу переменного тока (прикосновение к обоим проводам в любом случае приведет к поражению током) - устранение контуров заземления, если таковые имеются (в сочетании с безопасным подъемом заземления) - отключение компонентов постоянного тока от сети переменного тока, если таковые имеются И, с моей точки зрения, недостаточное освещение. будет: — добавлен коэффициент нелинейных искажений, когда выходная нагрузка приближается к номинальной выходной мощности (синусоидальная волна начинает изгибаться и становится больше похожей на постоянный ток, также могут появиться скачки напряжения, и трансформатор начнёт гудеть) — шум катушки при определённых обстоятельствах А также несколько моих мыслей по этому поводу: https://www.superbestaudiofriends.o...tors-ups-yadayadayada.282/page-16#post-234579. Я не жду, что люди воспримут мои слова как должное, в основном потому, что моя сеть переменного тока выглядит очень хорошо, так что мне не нужно ничего улучшать. Поэтому, если вы найдёте способ безопасно измерить качество вашей сети переменного тока и определить, насколько шум в вашем Hi-Fi-оборудовании действительно связан с сетью переменного тока, пожалуйста, напишите об этом. Примечание: Если вы никогда раньше не измеряли синусоиды переменного тока напрямую, пожалуйста, не пытайтесь сделать это сейчас! Под безопасным измерением линий переменного тока я подразумеваю использование осциллографа с дифференциальным пробником, который не бьёт вас током. Кроме того, более безопасным способом будет использование понижающего трансформатора, подключённого к обычному осциллографу (это может быть трансформатор с 230 В на 120 В или просто трансформатор с 230 В на 12 В).

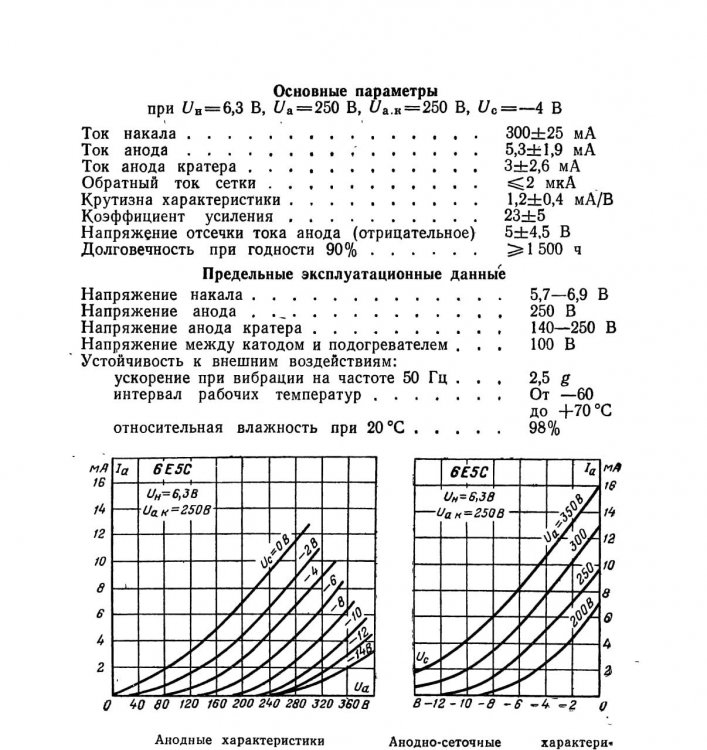

    • Можно ставить вместо 6С2С, соединив кратер с анодом без резистора.
