SE или PP на 6П3С для неофитов и не только

[Xрюн222]

7 минут назад, Sergio сказал:

С заменой на 6н5с,чтобы одна на два канала.

Без замены. 6ф6 могли и тогда поставить, но не поставили, почему? Видимо, что-то "...Гоголь знав, він й тоді розбирався!"(С) 90- лет тому. Хотя, замечу, компутеров не было.

[Sergio]

7 минут назад, Xрюн222 сказал:

Без замены. 6ф6 могли и тогда поставить, но не поставили, почему? Видимо, что-то "...Гоголь знав, він й тоді розбирався!"(С) 90- лет тому. Хотя, замечу, компутеров не было.

Добре, нехай так буде, як Гоголь сказав.

[Xрюн222]

3 минуты назад, Sergio сказал:

Добре, нехай так буде, як Гоголь сказав.

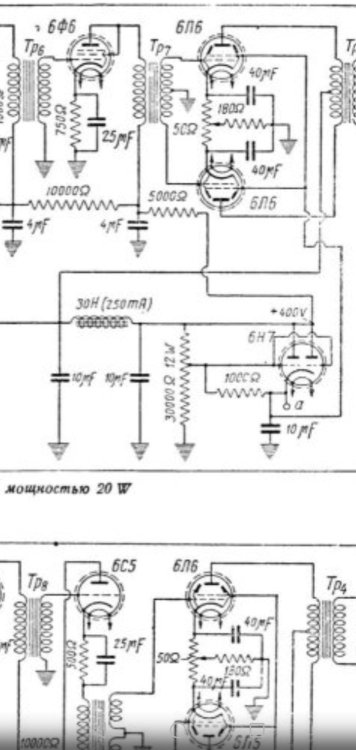

"Отож!"  Недавно приносили в ремонт усилитель, где питание сеток выходных ламп сделано через отдельную 6L6/6550, всего выходных ламп на виду 3 (!) шт, стало быть, усь трехтактный  Но 6н7 тут прям точно на своём месте, факт.

[Autocat]

7 часов назад, Xрюн222 сказал:

усь трехтактный

Classic voice?

[Xрюн222]

35 минут назад, Autocat сказал:

Classic voice?

Возможно, не скажу точно. На шильдике какое то "маде ин ненаша" написано, если правильно помню...

[Stan Marsh]

23 часа назад, Xрюн222 сказал:

питание экр.сеток вых.каскада

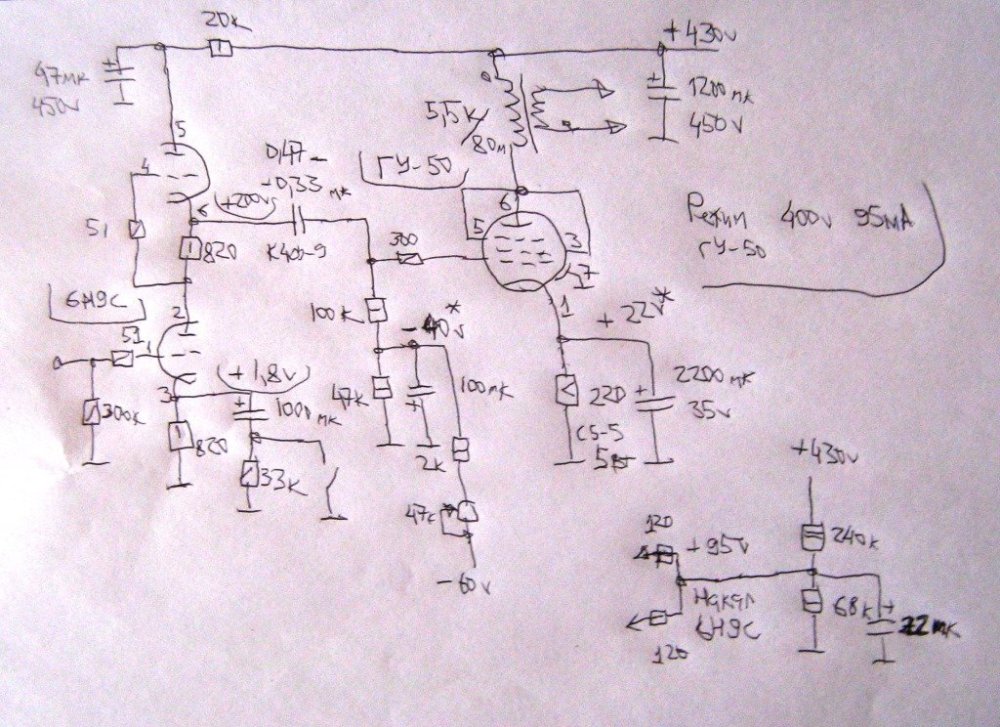

А если так?



[Xрюн222]

Это весьма условно "ультралинейный". Обычный УЛ, он же "Distributed load" подразумевает некоторое распределение нагрузки между цепью анода и экр.сетки. В данном случае этого, понятно, нет.

[CHEL_EV]

8 часов назад, Xрюн222 сказал:

Это весьма условно "ультралинейный". Обычный УЛ, он же "Distributed load" подразумевает некоторое распределение нагрузки между цепью анода и экр.сетки. В данном случае этого, понятно, нет.

9 часов назад, Stan Marsh сказал:

А если так?



Здесь почти тоже самое, только с разных мест берётся напруга.

Интересный вариант. Надо опробовать. Получается что можно убрать стабилитрон со второй сетки и поставить регулируемый нужный ток, тем паче что напряжение выходит с КП. Мне нравится. Хотел поставить стабилитрон str75/60, а сейчас буду паять эту схему. Единственный минус, деталей больше, но есть и плюс, можно регулировать напряжение на второй сетке, а так же ставить почти любую лампу



[CHEL_EV]

Имею 4 оригинальные лампы 807.

В раздумьях, что на них сделать PP или PSE?

Мне и то и другое нравится. Но надо выбрать.

Может кто поможет мне, чтобы я отбросил свои колебания

[Xрюн222]

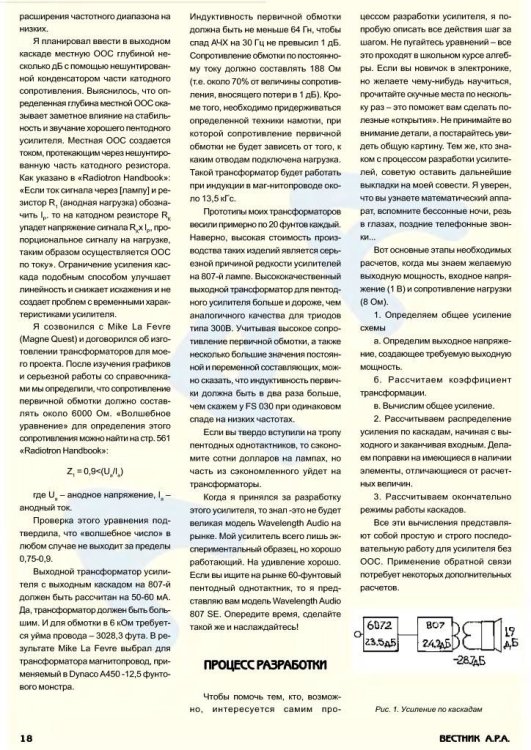

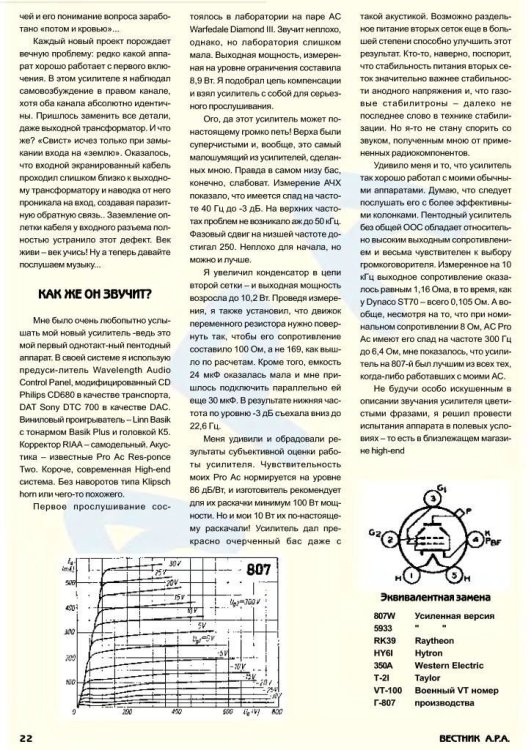

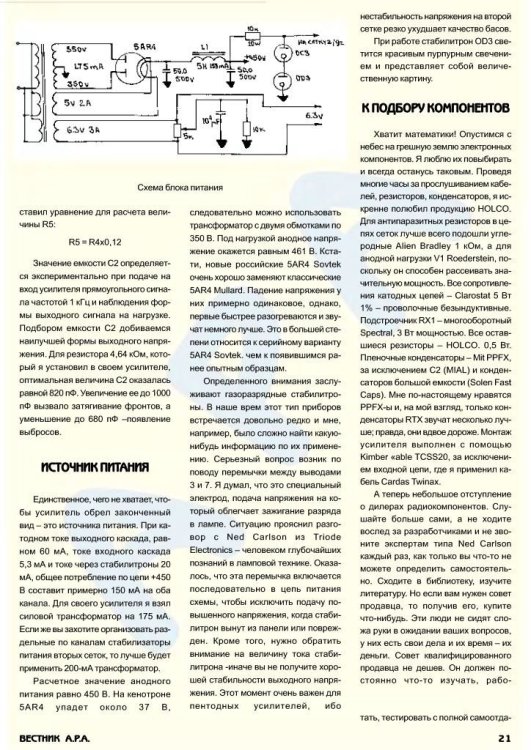

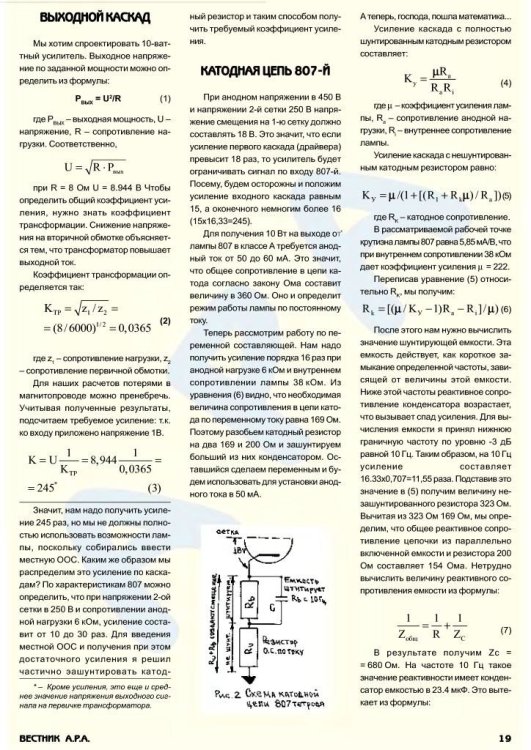

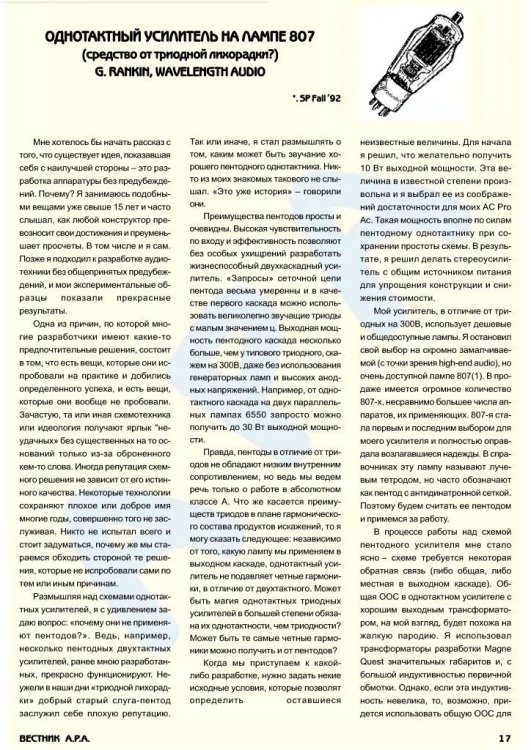

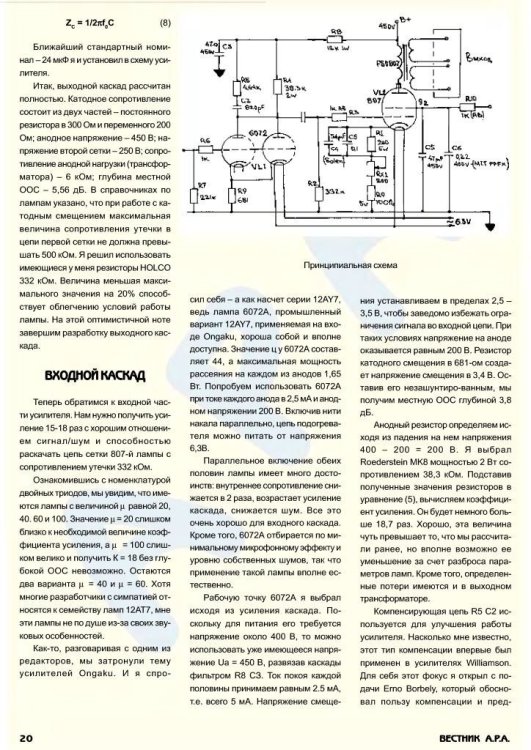

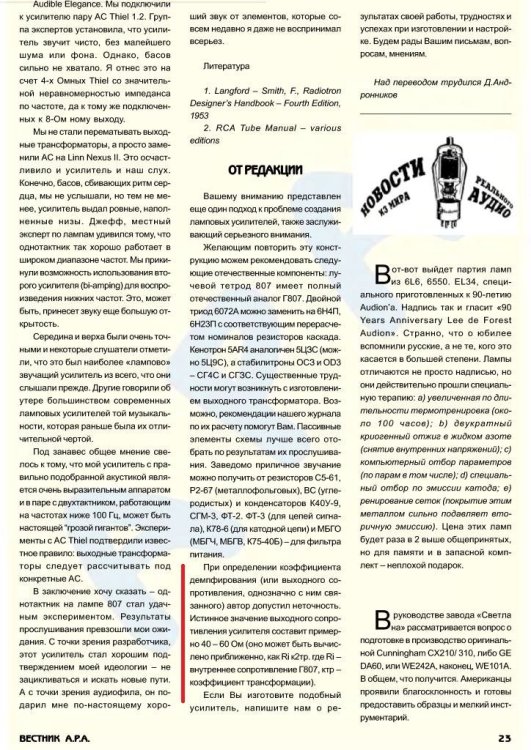

Например, PSE по рекомендациям Михаила SM.

[юрий робертович]

[Stan Marsh]

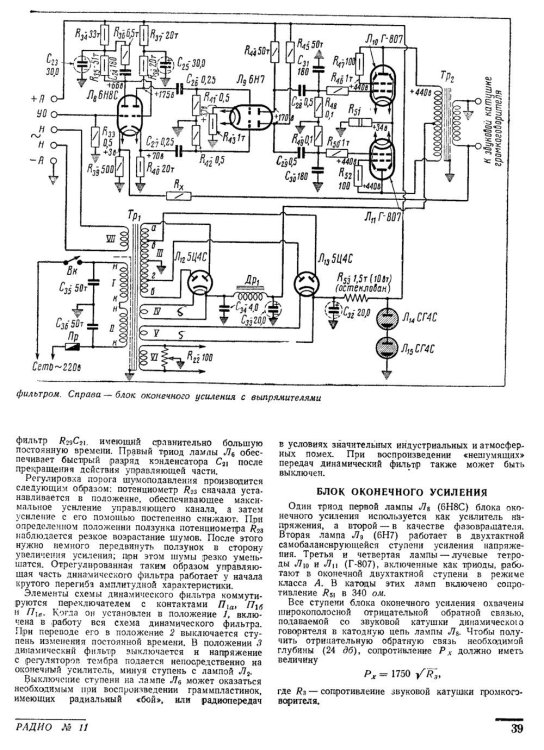

"Радио" шагало в ногу.

mus_amp .pdf



Но я б что-то однотактное сделал. Бы.

Типа такого: Single-Ended 807 Amplifier | Evil Science Audio

[юрий робертович]

Классику никогда не убьешь, а ,Вильямсон или Чернявский, кому что нравиться

[CHEL_EV]

Муки выбора продолжаются.

Схему я и сам придумаю, а вот выбор не могу сделать между PSE или PP. Единственное, что точно, так это будет, "пентодное включение" выходного каскада

[Xрюн222]

1 час назад, Stan Marsh сказал:

"Радио" шагало в ногу.

mus_amp .pdf 489.53 kB · 6 загрузок



Но я б что-то однотактное сделал. Бы.

Типа такого: Single-Ended 807 Amplifier | Evil Science Audio

Или типа Аудионотного "Soro" или "Oто", не помню кто из них на 6L6... Где SRPP на 6sl7 и потом две 6Л6...

Радио-то всегда шагает " в ногу", и даже ещё шире, то усь на 2а3, которые будут выпущены только через 10+ лет, то на г807, которых было не достать никак, ну, наверное если только "принести с работы" в секретном НИИ или по знакомствам купить американские из лендлизоаских ЗиПов...

[Stan Marsh]

1 минуту назад, CHEL_EV сказал:

PSE

Эта аббревиатура является сивокобыльным бредом. Есть SE и РР. А уж сколько параллельно ламп включено - это воля автора. Пара штук в SE, кмк, будет перебором. Какой-то заморский чорт в саундпрактиксе с одной штуки якобы снял 10Вт, даже если прибрехнул, то одной 807 будет вполне. Если не в триоде, конечно.

[Xрюн222]

Не-не, в концепции аудиопарадигмы  даже и DPSE(Double и тд) возможен, например на двух 6с4с, "2х- анодных".

Квортруп обещает с 2х 6L6 18 Вт. Он же не может обманывать, ведь верно же? Лично видел его честнейшие глаза, если что. Лет около 25 тому назад.

[юрий робертович]

Вы еще так нарисуйте

[Stan Marsh]

7 минут назад, Xрюн222 сказал:

в концепции аудиопарадигмы

Ну, если только в этой консепсии...  Проблема будет с параллельными РР, "РРР" уже занято какими-то инженерами, туды их в качель.



5 минут назад, юрий робертович сказал:

так

Да-да, я этого чорта со звуковойпрактики поминал.

[Xрюн222]

Думаю, точнее -уверен!, наше начальство (Оllleg) ещё и не так нарисует, вопрос только стоит ли оно свеч именно с данной схемой...

[Stan Marsh]

9 минут назад, Xрюн222 сказал:

Он же не может обманывать, ведь верно же?

У него свои ватты: не мелкие, не крупные, а квортрупные.

[ВКН]

А если пара пентодов в параллель в двухтакте - РРРРР? Патентуем?

[Stan Marsh]

9 минут назад, ВКН сказал:

Патентуем?

Почему бы и нет. Бока "трилофтин" и "бокемон" выдумал, чем мы хуже?

Тут какой-то известный оборзеватель с йутупчика демонстрировал усилитель с переключателем "тетрод/пентод", сейчас всё можно, сейчас время возможностей.

[Xрюн222]

"... один американский патентовед, на спор,  что при соблюдении процедуры может быть запатентовано всё, что угодно, запатентовал более десятка абсолютно бесполезных устройств. Среди них, например, был "велосипед с квадратными колёсами для езды по дну озёр", и т.п." (С).

Впрочем, вопрос - что-то на 4х шт г807, по сути, абсолютно конкретный, в отличие от.

[ВКН]

По теме. Лет 15 тому сделал несколько se 807 в пентоде. Очень часто вспоминаю ту динамику, детальность и потрясающую прозрачность. Одного баллона вполне достаточно. 6,5 ватт. Можно вторичку приклеить к катоду. Примерно - 5дб получится. Это около 25-30в амплитуды от предкаскада понадобиться. Приведенка 3к5-4к. Анодное +370-400в. Ток по максимуму!
