Отчего бы не попробовать в столь любимой пианине(тип корпуса) о шести отверстиях для октальных ламп пособирать РР на 6Н9С и 6П3С. Или, например, затеять некую реинкарнацию Маг-3.5. На пресловутых сердечниках от ТС-180, скажем. И тех же лампах. Себе, детям или внукам. Известный всем Железный Мастер уже подготовил корпуса под это дело. Как думаете?

  • Круто (+1) 1
Posted

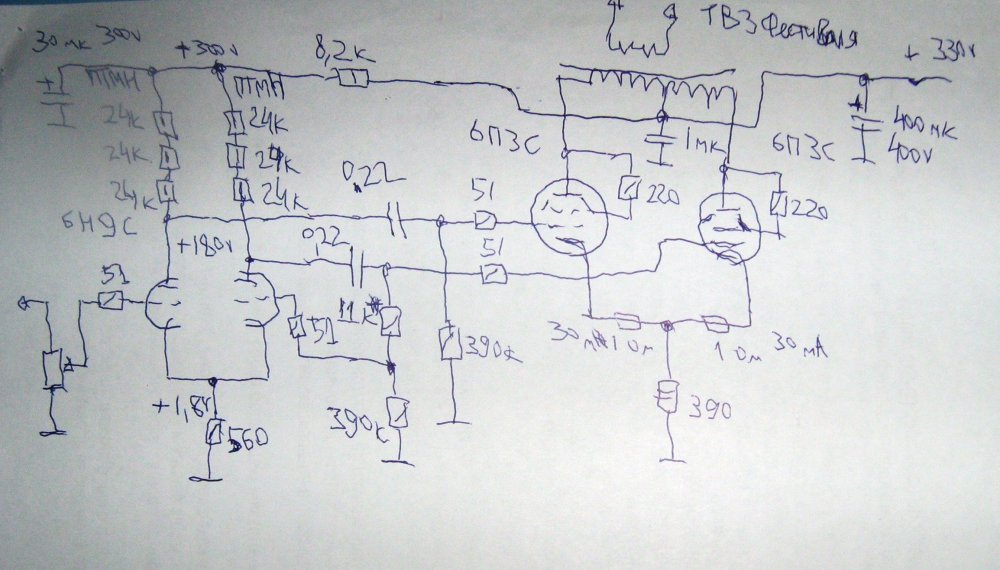

Схема Макарова известна, но на всяк случай.


Данные выходного трансформатора: структура каждой из двух катушек такова: две вторички, две первички, две вторички, две первички, одна вторичка, одна первичка, одна вторичка. Итого семь секций на каждой катушке. Вторички намотаны проводом в изоляции 0,76мм; первички намотаны проводом в изол. 0,28мм. На каждой катушке намотано 1305 витков (половина) первички, т.е. по 261 витку в слое. Во вторичке - по 104 витка, т.е. коэфф.трансформации 0,04 (25 для иностранцев). Сопротивление нагрузки ТВЗ: 3,4Ом.Приведенное к первичной обмотке сопротивление нагрузки: 2,25кОм. Внутреннее сопротивление двух параллельно включенных ламп 6П3С - 666 Ом. Однако измеренные значения (на нагрузке 6Ом). Трансформатор выполнен на стандартном железе ТС-180, сечение железа 9 кв.см. Расчетное значение толщины каждой из двух прокладок = 0,21 мм.

  • Like (+1) 2
Posted

Ну а РР, думаю, с "обычным" ФИ("с анодным делителем", неавтобаланс). На 6Н7С, 6Н8С или 6Н9С. С тетродным включением выходных ламп понадобится ООС. Если в триоде, то не факт.

Posted

Если не заблуждаюсь, в схеме МАГ3.5 если тупо посчитать по закону Ома, при Rk=820Ом, анодный ток 6н1п не равен катодному. В катоде +2В падает на 827Ом, т.е. 2\827 = 2.4мА, а анодный 22.4мА! Вероятно, номинал Rk ошибочен раз так в 9 - 10. Так же ,неочень ясна чехарда с безноминальными резисторами сеток 6н1п, возможно, я чего-то не понимаю.

Posted
14 минут назад, Dolboyacher сказал:

номинал Rk ошибочен раз так в 8 - 9.

Нолик там лишний.



17 минут назад, Dolboyacher сказал:

чехарда с безноминальными резисторами сеток 6н1п

Это мелочи.

  • Like (+1) 1
Posted
8 минут назад, Stan Marsh сказал:

Нолик там лишний.

Значит, не ошибся.

8 минут назад, Stan Marsh сказал:

Это мелочи.

Мелочи - да, но обидные.

p.s. сколько раз убеждался в том, если нужна какая схема, лучше потратить время, научиться и родить свою, чем повторять чью-то из интернета, где зачастую много ошибок\неточностей. Но тут парадокс; человеку способному найти эти ошибки в схемах, чужие уже и так не нужны :smile-44:

  • Like (+1) 2
Posted
2 минуты назад, Dolboyacher сказал:

чем повторять чью-то из интернета

Разумеется. Я же не для повторения напомнил.

Posted

А по поводу концепции, нужно сначало определиться с топологией; PSE или PP, ввиду планирующихся двухкатушечных ПЛ выходников и личных предпочтений, я за PP, но не настаиваю,  в конце концов, у всего всегда есть + и - :smile:

Posted
12 minutes ago, Dolboyacher said:

А по поводу концепции, нужно сначало определиться с топологией; PSE или PP, ввиду планирующихся двухкатушечных ПЛ выходников и личных предпочтений, я за PP, но не настаиваю,  в конце концов, у всего всегда есть + и - :smile:

Сделайте PP с симметричным (диф) входом. На один вход сигнал подаете - SE, на два - PP. Почти как в Одессе.

Posted
5 минут назад, BAA сказал:

На один вход сигнал подаете - SE, на два - PP.

Сразу вспоминается полуторотактник Фадеева или толстуху Мэнли с PP/SE на 807-х.

Или только я один это вспоминаю?:smile-11:

Posted
24 минуты назад, BAA сказал:

Это так не работает, у вас на входе фазоинвертор.

Нуу, так не работает - работает эдак. А на вторую сетку подать вход в противофазе - так ещё и вот так заработает...

Как сказал поэт - "а счастье было так возможно!!! И так возможно, и вот так!" (С) И ещё и эдак.



Posted
5 minutes ago, Xрюн222 said:

Нуу, так не работает - работает эдак. А на вторую сетку подать вход в противофазе - так ещё и вот так заработает...

Как сказал поэт - "а счастье было так возможно!!! И так возможно, и вот так!" (С) И ещё и эдак.

Проблема в 100 % ос через общий резистор в цепи катодов входного каскада.

Posted

Она далеко не 100%, ввиду наличия анодных резисторов. Более того, учитывая связь с анода 1й половинки на сетку 2й, и катодную связь, имеем триггер Шмитта, т.е.катодный резистор создаёт и вовсе ПОС, но недостаточную для устойчивых переключений :).

  • Круто (+1) 1
Posted

Кстати, бОльший вопрос вызывает соотношение резисторов делителя ФИ 390к/11 к применительно к 6н8с...Нет ли ошибки на единицу?

Posted
43 минуты назад, Xрюн222 сказал:

А на вторую сетку подать вход в противофазе

Вот так и планирую попробовать с предусилителя с трансом на выходе.

Posted

У него и с 7с и с 9с схемы есть, а номиналы могли быть попутаны легко. А с автосмещением не нужна такая цепь делителя. Лишний кондер.
