У кого то из формучан есть интерес к данной теме?

Периодически проскакивают в разных источниках фразы о важности правильного расчёта постоянных времени для всего усилителя,

но на этих фразах всё и заканчивается....

  • Like (+1) 1
Link to comment
Share on other sites

п.с. Большая просьба писать по существу вопроса, воду с ступе не толочь, не флудить понапрасну.

Есть что сказать дельного - пишем.

Нет, читаем других.

  • Like (+1) 1
Link to comment
Share on other sites

Читаем, например, Макарова Ю.А. Принцип "ëлки", он же "воронки". От каскада к каскаду тау меняются (желательно каждый раз на октаву, не менее) так, чтобы самым " узким" местом был выходной трансформатор. Отсюда очевидно преимущество и необходимость малокаскадности и коротких трактов. В классических усилителях с общими ОС выбор тау ( кстати не только между каскадами, но и в питании) производится из соображений устойчивости на НЧ ( см.например: "Regilding of Gilded Lily", классика) .

  • Like (+1) 1
Link to comment
Share on other sites

8 минут назад, Xрюн222 сказал:

Читаем, например, Макарова Ю.А. Принцип "ëлки", он же "воронки". От каскада к каскаду тау меняются (желательно каждый раз на октаву, не менее) так, чтобы самым " узким" местом был выходной трансформатор. Отсюда очевидно преимущество и необходимость малокаскадности и коротких трактов. В классических усилителях с общими ОС выбор тау ( кстати не только между каскадами, но и в питании) производится из соображений устойчивости на НЧ ( см.например: "Regilding of Gilded Lily", классика) .

Хорошо бы не ссылок и отсылок, а конкретно в теме . Отсылать читать и посылать изучать я и сам умею, как и многие другие.

Под спойлером тоже ссылки имеются, а само обсуждение - вода на киселе, так никто толком ничего и не предложил и никаких расчётов не выдал.

Тема в техподдержке для начинающих, так что пора забыть привычку старого АП, с важным видом послать изучать и как можно дальше....:smile-15:





Link to comment
Share on other sites

Конкретно в теме разве не чётко : "тау меняются от каскада к каскаду на октаву, так чтобы самым "узким" местом был выходной трансформатор". Для начинающих могу пояснить также, что "на октаву" - это в 2 (два) раза.

Материалы по теме "Система Ю.А.Макарова" на форуме имеются, насколько я понимаю.

Link to comment
Share on other sites

23 минуты назад, Xрюн222 сказал:

От каскада к каскаду тау меняются (желательно каждый раз на октаву, не менее) так, чтобы самым " узким" местом был выходной трансформатор.

Насколько я помню, Хафлер или Кероэс(а то и оба сразу!) поправили Вильямсона, у него постоянные времени цепочек связи были одинаковыми(или близкими?) и категорически настаивали на соотношении 5:1. Отсюда: 10:1 - будет лучше.

Link to comment
Share on other sites

45 минут назад, Ollleg сказал:

Вообще, как я понял, выбором соотношений постоянных времени НИКТО ИЗ ПРИСУТСТВУЮЩИХ НЕ ЗАНИМАЛСЯ. Форумчане, я так понял сосредотачивают свое внимание на какой-то одной детали (трансформаторе), потом на другой (катодном конденсаторе) и т.д. Причем общее мнение форума можно выразить "чем больше генри (фарад) - тем лучше" (утрирую, конечно) Комплексного же подхода по усилку в целом ни у кого не увидел.



Link to comment
Share on other sites

1 минуту назад, Stan Marsh сказал:

Насколько я помню, Хафлер или Кероэс(а то и оба сразу!) поправили Вильямсона, у него постоянные времени цепочек связи были одинаковыми(или близкими?) и категорически настаивали на соотношении 5:1. Отсюда: 10:1 - будет лучше.

Ок. Берём 2-каскадный фонокорректор или буфер ДАКа и 2-х же каскадный УМ. И каждый раз 10:1.  И что получим в итоге? :shock:.

Link to comment
Share on other sites

1 минуту назад, Ollleg сказал:

Комплексного же подхода по усилку в целом ни у кого не увидел.

Думаю, комплексный подход как у композитора Листа в интерпретации ИиП:

Цитата

...где на первой странице указано играть "быстро", на второй - "очень быстро", на третьей - "гораздо быстрее", на четвертой - "быстро как только возможно" и все-таки на пятой - "еще быстрее".


Точных значений быть не может, это понятно. Но вот каждый следующий от выхода ко входу должен быть быстрее. Как у Листа.

  • Cool (+1) 1
Link to comment
Share on other sites

2 минуты назад, Stan Marsh сказал:

Насколько я помню, Хафлер или Кероэс(а то и оба сразу!) поправили Вильямсона, у него постоянные времени цепочек связи были одинаковыми(или близкими?) и категорически настаивали на соотношении 5:1. Отсюда: 10:1 - будет лучше.

Стас, вот и хотелось бы понять, в каких соотношениях должны быть постоянные времени катодных резисторов + С, переходных конденсаторов + rs , и конечно же в БП для каждого каскада. Иначе никакого "полного" расчёта постоянных времени для усилителя не выходит....

Желательно с примером на любой схеме полный расчёт (или перерасчёт).

Если это важно - нужно показать на примере, если всё это от лукавого, забить и всё.

Выразился ясно вроде....

Link to comment
Share on other sites

9 минут назад, Ollleg сказал:



Тут причины могут быть разные - может не быть комплексного подхода, а  можно его и не увидеть, в случае если он есть. Поскольку почти все ( но тем не менее - все таки совсем немножко не все) занимаются исключительно простейшими триодными СЕ без ОС - там оно и всё равно. "Забить и всë!" (С)

Link to comment
Share on other sites

1 минуту назад, Stan Marsh сказал:

Точных значений быть не может, это понятно. Но вот каждый следующий от выхода ко входу должен быть быстрее. Как у Листа.

Я тебе в личке кидал подсчёты БП, насколько быстрее, если для трёх ламп (вместе с оконечной) мы имеем

после дросселя на все три лампы 1200мкф - 6.56r

на первую лампу (330в/4.3ма = 73.3к) 90мкф - 6.59r

????

В катодах понятно, там нет проблем ускорить или замедлить.

Но в БП полная каша....

Link to comment
Share on other sites

7 минут назад, Xрюн222 сказал:

Тут причины могут быть разные - может не быть комплексного подхода, а  можно его и не увидеть, в случае если он есть. Поскольку почти все ( но тем не менее - все таки совсем немножко не все) занимаются исключительно простейшими триодными СЕ без ОС - там оно и всё равно. "Забить и всë!" (С)

Так может для начала определиться, где важны пост.времени, а где "забить" и пояснить почему так, а не этак?

Link to comment
Share on other sites

6 минут назад, Ollleg сказал:

Иначе никакого "полного" расчёта постоянных времени для усилителя не выходит....

Боюсь, полёт фантазии приземлит даже вот это "на октаву" от ТВЗ. Ну и собственное отношение к проблеме я уже высказывал: в наших игрушках этой проблемы нет.

Link to comment
Share on other sites

Только что, Stan Marsh сказал:

Боюсь, полёт фантазии приземлит даже вот это "на октаву" от ТВЗ. Ну и собственное отношение к проблеме я уже высказывал: в наших игрушках этой проблемы нет.

Ну раз тема создана, хотелось бы внятных пояснений от других формучан почитать.

Если таковые найдутся.....

Один раз попробовать все точки над И расставить.

И именно разговор про усилитель НЧ, а не корректоры и цапы... Хотя бы здесь всё понять......

Link to comment
Share on other sites

2 минуты назад, Ollleg сказал:

И именно разговор про усилитель НЧ, а не корректоры и цапы...

ФК и ЦАП являются частью системы. Иначе как? Здесь вижу, там не вижу?

  • Like (+1) 1
Link to comment
Share on other sites

10 минут назад, Stan Marsh сказал:

ФК и ЦАП являются частью системы. Иначе как? Здесь вижу, там не вижу?

Ну мы то рассматриваем УНЧ как законченное устройство, принимающее на лин.вход разные источники. От этого и пляшем....

...Иначе ещё глубже зароемся и нас закопают...

Важность расчета постоянных времени в ламповом усилителе ?

Link to comment
Share on other sites

Мы рассматриваем путь сигнала от источника до динамика. И никак иначе. В крайнем случае задаëм, какие тау мы предполагаем в источниках и в АС. Иначе разговор ни о чем.

  • Like (+1) 1
Link to comment
Share on other sites

3 минуты назад, Xрюн222 сказал:

Мы рассматриваем путь сигнала от источника до динамика. И никак иначе.

Да чего уж там, давайте прямо от микрофона в студии весь путь отследим.......

Link to comment
Share on other sites

Давайте попробуем  определиться - почему одни пишут, что важно соблюсти и рассчитать все постоянные времени в УНЧ, а другие, что ЭТО бессмысленно.

Доводы ЗА и ПРОТИВ , вроде как это не детальки отслушивать, а усилитель сконструировать - так кто в конечном итоге прав и почему?

Link to comment
Share on other sites

1 час назад, Ollleg сказал:

Давайте попробуем  определиться - почему одни пишут, что важно соблюсти и рассчитать все постоянные времени в УНЧ, а другие, что ЭТО бессмысленно.

Все "тау" одно-нескольких каскадов может испортить один ТВЗ.

Link to comment
Share on other sites

40 минут назад, Андрей63 сказал:

Нельзя рассматривать теорию от конструкции, вот простой пример для блока питания ( неважно на какое напряжение) , берём условно ёмкость 10000 мкф и задаёмся вопросом , что лучше одна банка на 10000 мкф или 10-ть штук по 1000 мкф, при условии одинаковой технологии изготовления обоих ёмкостей.

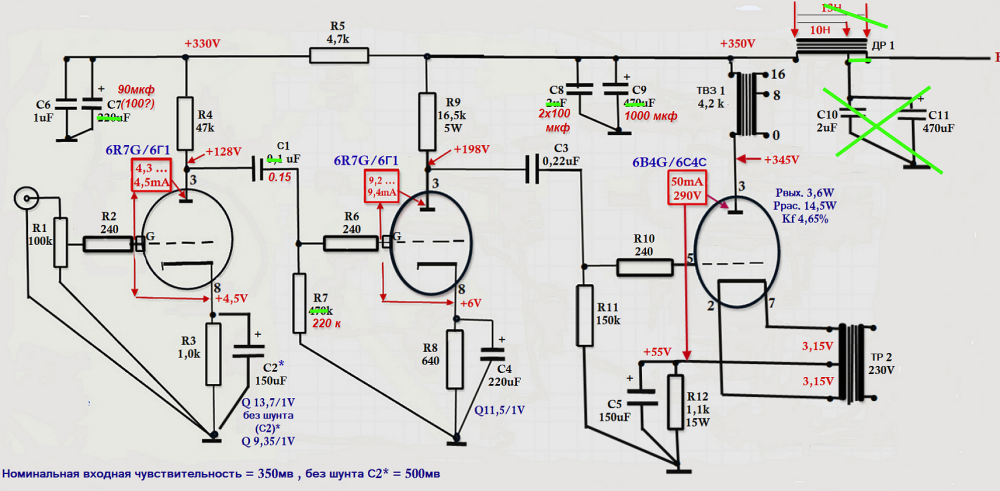

Хорошо, давайте на конкретной схеме:





Считаем:

катоды:

R3 1000ом х 150мкф / 1000000 = 0.15

R8 640 х 220 / 1000000 = 0.14

R12 1100 х 150 / 1000000 = 0.165

____________________

переходные конденсаторы:

0.15 х 220к /1000 = 0.033

0.22 х 150 /1000 = 0.033

_____________________________________________________

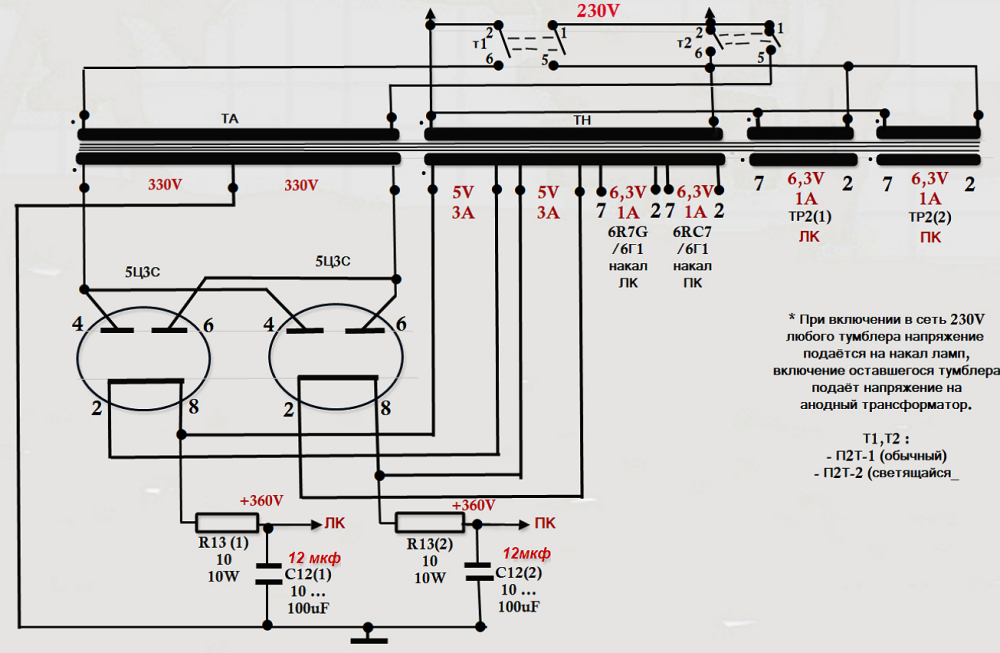

Блок питания:

лампы л1 +л2 +л3 ток = 64ма

360в / 64ма = 5.625 к

С12 12мкф х 5.625к /1000 = 0.675

для С9,8

350в / 64ма = 5.468к

С9.8 1200 х 5.468к /1000 = 6.56

для первой лампы:

330в / 4.5ма = 73.3к

С7 90 х 73.3к / 1000 = 6.597

_______________________________________________



6.56/2 = 3.28

6.56/4 = 1.64

Как бы всё кратно.

--------------------------------------------

Остаётся вопрос - Насколько критичен данный подход и нужен ли он вообще?

Если нет - почему?

Если да - опять, почему?

Как то можно расставить все точки над И и наконец сказать: Да, постоянные времени  всех цепей RC LC должны учитываться при конструировании УНЧ.

Или : Всё это ерунда и это не нужно учитывать, потому что .... Почему???





  • Like (+1) 1
