Recommended Posts

Posted
В 23.11.2025 в 22:13, Климентий сказал:

Схема слежения на паре транзисторов решает вопрос фиксированного смещения...


Для 6с33с в однотакте самое интересное решение... Сам лично делал такое... Работает отлично... 👌

  • Like (+1) 1
Posted
2 часа назад, Климентий сказал:

6с33с с фиксированным смещением? Смело...

R15 выполняет функцию слежения

Правда у меня вопрос, как минус 32 вольта (на правой ноге R15) превращаются в минус 68 на сетке?

Posted
1 час назад, arcev сказал:

R15 выполняет функцию слежения

Правда у меня вопрос, как минус 32 вольта (на правой ноге R15) превращаются в минус 68 на сетке?

Общая переменка 210 вольт. Постоянка превращается в 296 вольт, так как 210х1.41=296.1

Далее, отнимаем 203 вольта анодного питания 6С33С, 296-203=93вольта, далее регулируем до 68-ми вольт..

  • Like (+1) 1
Posted
3 часа назад, CHEL_EV сказал:

так как 210х1.41=296.1

ну да, только это справедливо на холостом ходу

здесь мы видим что емкость заряжается через 130 ом, поэтому здесь это утверждение не работает

в общем допер сам

учитывая что зарядный ток емкости имеет импульсный характер, то даже если предположить что он равен 1 А , то импульсное напряжение на R15 - 130 вольт

  • Like (+1) 1
Posted
19 часов назад, Stan Marsh сказал:


Спасибо огромное, Если в этом схеме применить авто смешение, Ясное дело R9 на массу посадить и все остальное убрать,  Но вот вопрос - номинал 100к оставить? И еще  R11 в катод наверное тоже надо будет поменять да? Как рассчитать катодный резистор?

Posted

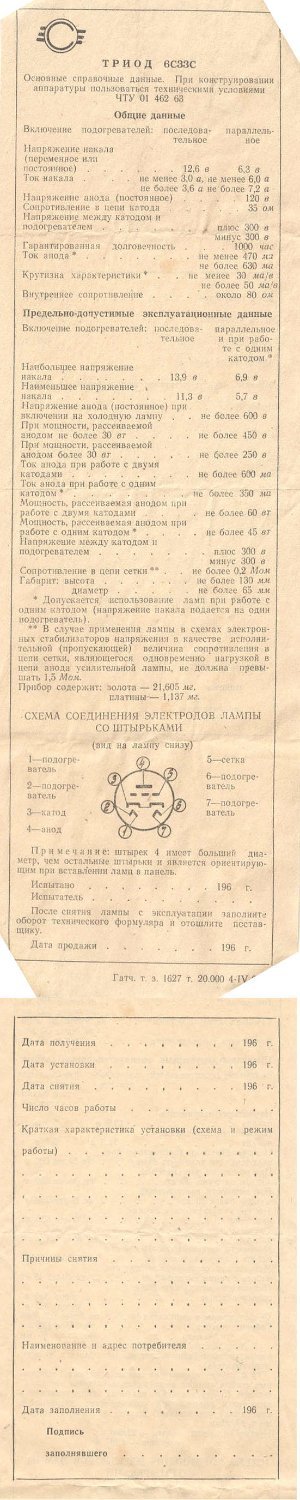

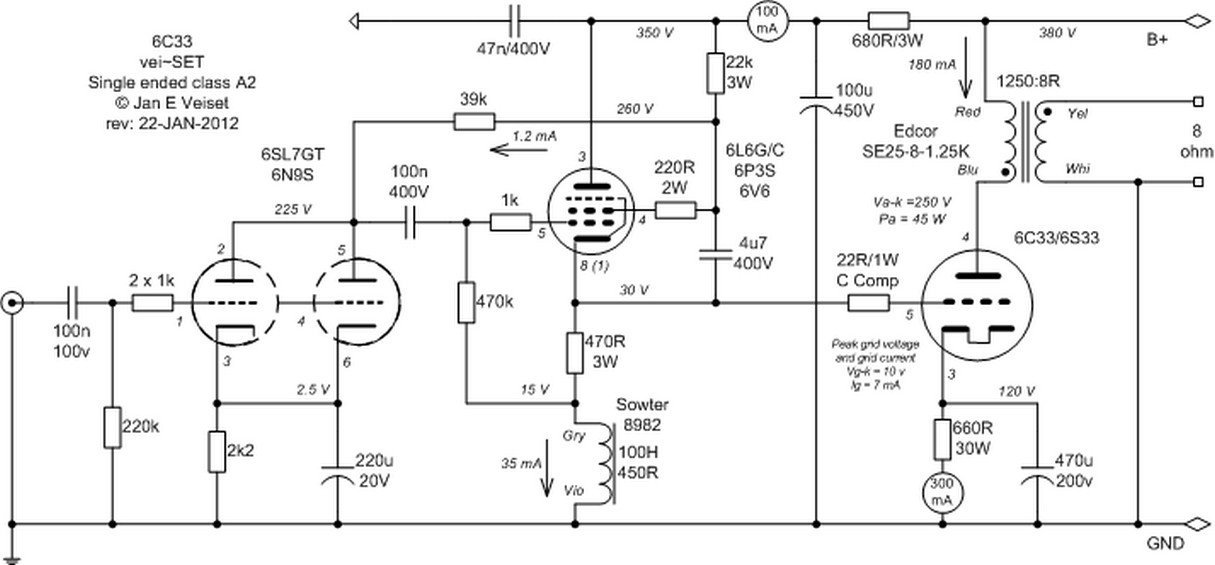

Тут, насколько я вижу, напряжение катод-анод +200В, смещение -68, при автомате придётся увеличить напряжение источника питания до +268В. Или выбирать какой-то другой режим. Насчёт резистора утечки сетки: максимум паспортного 200кОм, но 100кОм - это вполне нормально.

  • Thanks (+1) 1
Posted
1 час назад, Stan Marsh сказал:

Тут, насколько я вижу, напряжение катод-анод +200В, смещение -68, при автомате придётся увеличить напряжение источника питания до +268В. Или выбирать какой-то другой режим. Насчёт резистора утечки сетки: максимум паспортного 200кОм, но 100кОм - это вполне нормально.

Спасибо, понятно, Спросил потому, что мне не к чему эти фикс смешение и осложнения. Я собираю усилок на  6С33С для модулятора АМ передатчика, т.к мне нужно минимум 10-12 ватт чистого микрофонного звука и ничего больше. думал на ГМ 70, но передумал.   ГМ 70 один штук б/у. А  6С33С штук 10 новенькие.

Posted
2 часа назад, Петрович сказал:

Я собираю усилок на  6С33С для модулятора АМ передатчика, т.к мне нужно минимум 10-12 ватт чистого микрофонного звука и ничего больше.

Честно говоря по назначению вообще ничего не понял... 12 ватт микрофонного звука в АМ передатчике... Это что такое и для чего? Получить от этой схемы 10-12 ватт как-то... сомнительно, хотя смотря сколько источник выдает. Вообще (хоть и сам делал на 6С33С по подобным схемам), лучше "жабу" качать двумя каскадами, а так недокорм получается всё-таки... Питание повыше(ну да вырастет вторая гармоника конечно) и катодное смещение. С фиксированным она может и не улетит, а может и... улетит со временем.

Posted
9 часов назад, U.L.F. сказал:

Честно говоря по назначению вообще ничего не понял... 12 ватт микрофонного звука в АМ передатчике... Это что такое и для чего? Получить от этой схемы 10-12 ватт как-то... сомнительно, хотя смотря сколько источник выдает. Вообще (хоть и сам делал на 6С33С по подобным схемам), лучше "жабу" качать двумя каскадами, а так недокорм получается всё-таки... Питание повыше(ну да вырастет вторая гармоника конечно) и катодное смещение. С фиксированным она может и не улетит, а может и... улетит со временем.

Дело в том, что на данный момент использую модулятор на 6п3с, не хватает мощности, даже пробовал на двух 6п3с в параллель, в моем  случае модулируется буферный каскад на трех гу 50, один гу требует 4 ватта, А я и не говорю , что именно из этой схемы выжать 12 ватт. на данный момент подбираю(ищу) подходящую для моих  целей . Рассматривается   и такая схема. А Выбрал 6с33с потому, что они у меня есть новенькие в достаточном количестве .


Posted
2 часа назад, Петрович сказал:

Дело в том, что на данный момент использую модулятор на 6п3с, не хватает мощности, даже пробовал на двух 6п3с в параллель, в моем  случае модулируется буферный каскад на трех гу 50, один гу требует 4 ватта, А я и не говорю , что именно из этой схемы выжать 12 ватт. на данный момент подбираю(ищу) подходящую для моих  целей . Рассматривается   и такая схема. А Выбрал 6с33с потому, что они у меня есть новенькие в достаточном количестве .


Наврятли с этой схемы выйдет 12 и даже 10Ватт. Ra  слишком большое ИМХО.Если цель в мощности ,то надо делать выходной трансформатор с Ra 600-800ом.

  • Thanks (+1) 1
  • Smile 1
Posted
3 часа назад, Buran81 сказал:

Наврятли с этой схемы выйдет 12 и даже 10Ватт. Ra  слишком большое ИМХО.Если цель в мощности ,то надо делать выходной трансформатор с Ra 600-800ом.

Если и вытаскивать с 6С33С мощность, то ставить ее в режим 300В 200Ма, и Ra делать 1.2к,  а драйвер на 6Н1П+6П14П, который полностью раскроет весь потенциал лампы

  • Thanks (+1) 1
Posted
8 часов назад, W_L сказал:

Если и вытаскивать с 6С33С мощность, то ставить ее в режим 300В 200Ма, и Ra делать 1.2к,  а драйвер на 6Н1П+6П14П, который полностью раскроет весь потенциал лампы

У нее допустимое максимальное напряжение  250В... а вы говорите 300В)))

Сейчас прикинул на 220Вольт . 275мА  и 1.2К  это получается макс.10Ватт без учета КПД трансформатора. И драйверу еще придется выдавать на лампу  54Вольта RMS.

ИМХО.Фигня получается. Лучше взять режим 200В.300мА . 600ом и получить 14ватт на выходе .не насилуя лампу .

Posted
10 минут назад, Buran81 сказал:

У нее допустимое максимальное напряжение  250В... а вы говорите 300В)))

Сейчас прикинул на 220Вольт . 275мА  и 1.2К  это получается макс.10Ватт без учета КПД трансформатора. И драйверу еще придется выдавать на лампу  54Вольта RMS.

ИМХО.Фигня получается. Лучше взять режим 200В.300мА . 600ом и получить 14ватт на выходе .не насилуя лампу .

Ничего страшного в названном мной режиме нет, лампа данный режим спокойно держит, а «зубец» это скорее предостережение для тех, кто данную лампу использовал по ее прямому назначению

  • 1 month later...
Posted
В 09.02.2026 в 13:25, W_L сказал:

Если и вытаскивать с 6С33С то

Прежде всего хочется линейности, а не той кривизны что наблюдается уже после 4-5Вт. Трансформатор так и просится в катод, да, напряжение для раскачки вырастет, но не так смертельно как с лампами где мю4-7, зато какая симметрия полуволн, просто сказка, выходное так же вниз, сплошные плюсы!

Posted
4 часа назад, Алекс сказал:

Прежде всего хочется линейности, а не той кривизны что наблюдается уже после 4-5Вт. Трансформатор так и просится в катод, да, напряжение для раскачки вырастет, но не так смертельно как с лампами где мю4-7, зато какая симметрия полуволн, просто сказка, выходное так же вниз, сплошные плюсы!

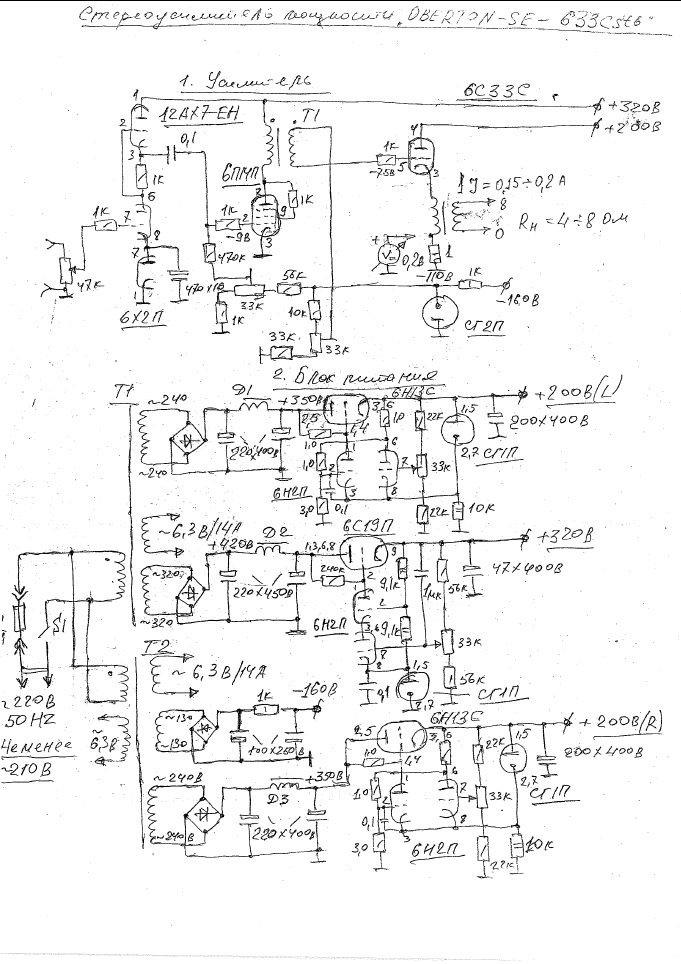

Пример тому усилитель Стародубцева "Оберон"

С двумя лампами на выходе, параметры следующие

Включение выходного трансформатора в катоде позволило обеспечить, при низком выходном сопротивлении (<0,5 Ом), достаточно большую мощность (35 Вт при 3%), широкую полосу пропускания (15-90.000 Гц при нормальных условиях), низкий уровень гармонических искажений, Кг2=-46 дБ(0,5%), Кг3=-76 дБ(0,005%) при Рвых=3Вт и Рвых мах=40 Вт при10%.




По поводу данных на межкаскадник под лампу 6П14П в триоде. Железо от 5 до 6 квадратов. Количество витков 2х5000 провод от 0,15 до 0,18, чтобы поместилось. Обычно хорошо подходит ТС-40 от магнитофонов и пр. там две катушки, значит на каждой по 2х2500 витков. Да, еще. Надо не забыть про зазоры при склеивании. Прокладки от 0,08 мМ. Надо подбирать, чтобы индуктивность на 100Гц была 50-60 Гн.»

Данные выходного под 6С33С, включенного в катод. Железо ПЛ-25х50х65(от выходного Прибоя), первичка 1080 витков ПЭЛ-0,63, вторичка 92 Витка ПЭЛ-1,2 мМ. Ктр=11,4.Это данные для одной лампы. Для двух в параллель, там сложней. Железо ПЛ-25Х75Х80. Ктр=8. Первичка тоже 1080 витков, вторичка 2х0,707. Провод вторички поьолще, где-то 1,56 мМ. Ака Дед.

Ссылка на чтиво

  • Like (+1) 2
Posted

Особого смысла в перекидке ТВЗ из анода в катод нет, особенно с 6С33С. Да и вообще, лучше взять нормальную лампу. А 6С33С место в стабилизаторах и OTL. Ну, если хочется, то почему бы и нет.

  • Like (+1) 3
Posted
9 часов назад, Алекс сказал:

Прежде всего хочется линейности, а не той кривизны что наблюдается уже после 4-5Вт. Трансформатор так и просится в катод, да, напряжение для раскачки вырастет, но не так смертельно как с лампами где мю4-7, зато какая симметрия полуволн, просто сказка, выходное так же вниз, сплошные плюсы!

В катод твз я не пробовал включать, делал все по классике, если отталкиваться от линейности и мощности в 4/5Вт есть другие лампы, которые могут все это обеспечить без проблем, но свой шарм у 6С33С тоже есть, как говорится: «дело вкуса»

  • Like (+1) 1
Posted
12 часов назад, W_L сказал:

если отталкиваться от линейности и мощности в 4/5Вт есть другие лампы,

А если от 10, а могла бы выглядеть просто огурцом :smile-25:

Posted
16 часов назад, Stan Marsh сказал:

Особого смысла в перекидке ТВЗ из анода в катод нет, особенно с 6С33С.

 Если грубо то для получения 8вт от 33-й в сетку надо качнуть 70 вольт, для тех же восьми на выходе от 300в сетка потребует уже не 70, а 175 вольт, ну и с ГМ70 совсем беда, как в бездну пролетят 280 вольт.

Так что эта единственная лампа для которой катодное включение лекарство от всех болезней с минимальными потерями.



  • Like (+1) 1
Posted
34 минуты назад, Алекс сказал:

А если от 10, а могла бы выглядеть просто огурцом :smile-25:

Нууу, мне конфигуация с 6Н1П+6П14П-ЕВ и режимом у 6С33С в 300В 200ма понравилась больше всего

Posted
3 минуты назад, W_L сказал:

Нууу, мне конфигуация с 6Н1П+6П14П-ЕВ и режимом у 6С33С в 300В 200ма понравилась больше всего

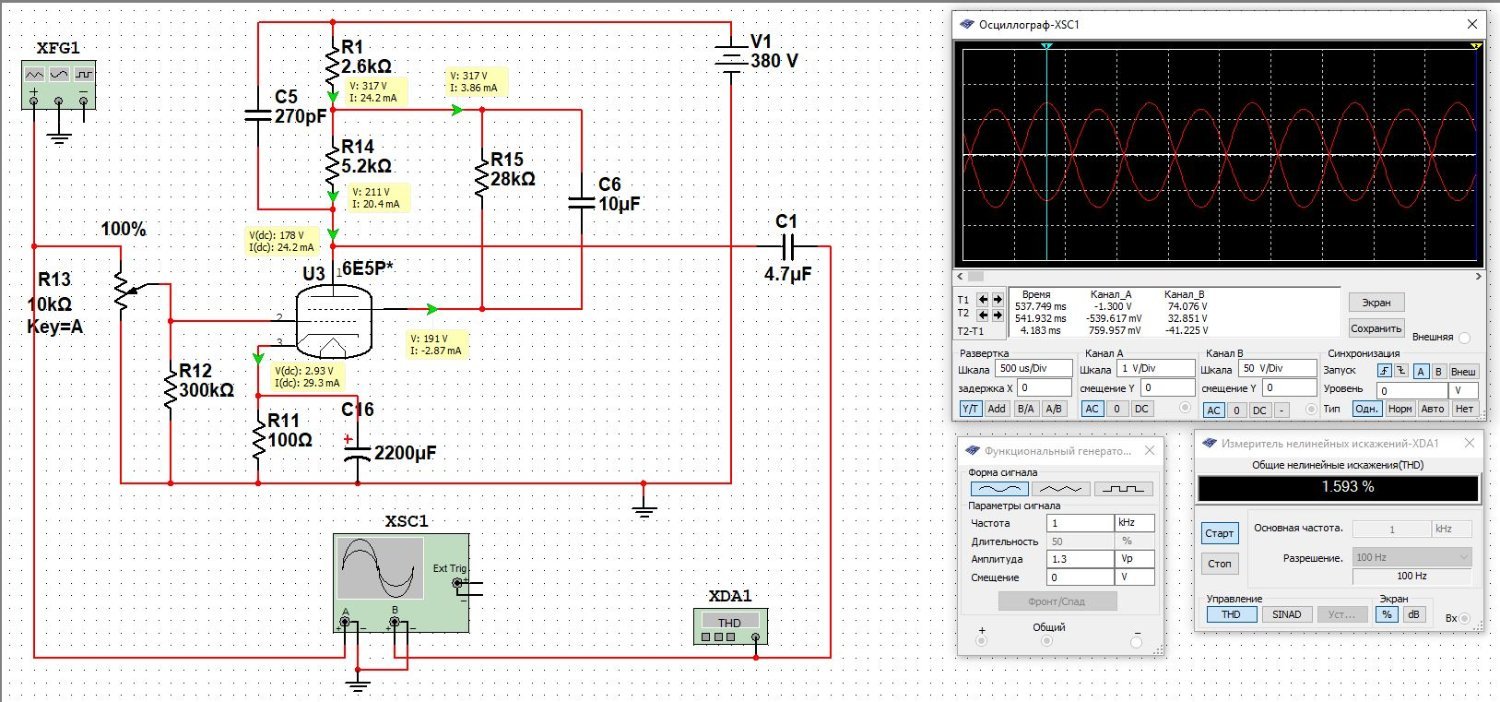

Сами же писали что в катод не ставили так от куда знаете как бы было? Стародубцев на ней пуд соли съел, прислушайтесь, а лучше синус поглядите, отрезвляет лучше Алка-Зельтцер.
