Подскажите, на какую мощность можно рассчитывать используя трёх фазный  трансформатор с магнитопроводом имеющим следующие габариты: наружные высота 310мм. ширина 260мм. ширина пластины 40мм набор 55мм то есть сечение 3 х 22см. квадратных.....

Posted

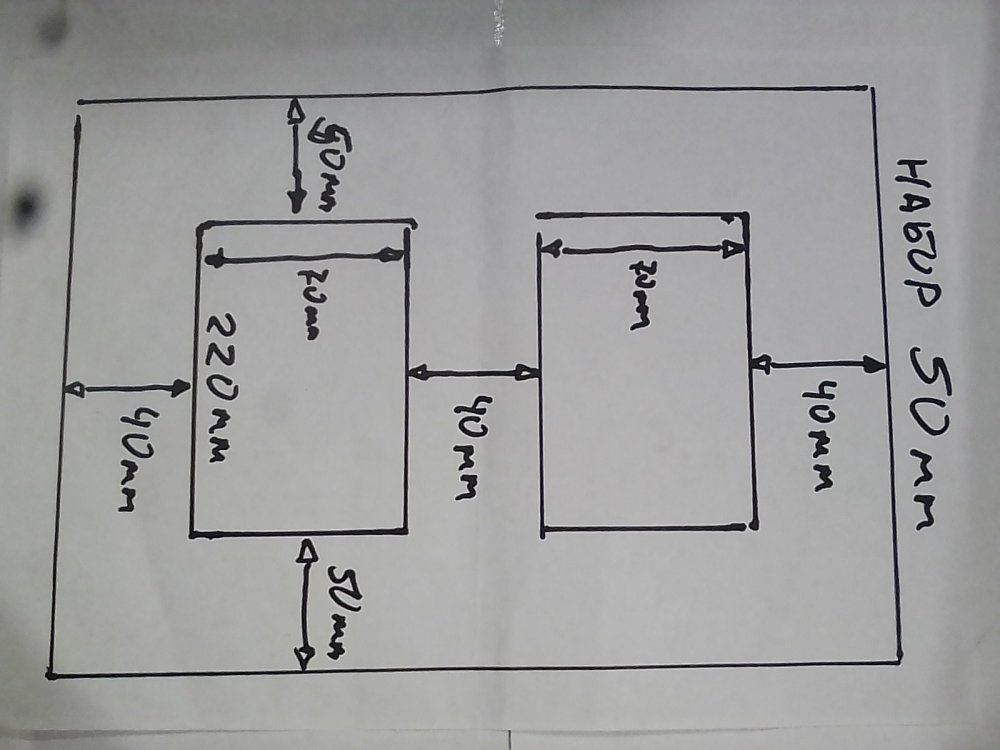

Ошибся в размерах...... исправляюсь, так думаю будет лучше.... нагляднее....IMG_20230428_221328.thumb.jpg.8a8e71d47bbc4c9d91251646f1dacfa6.jpg

Может ДимДимыч  веско выскажется.....



Posted

Но это же если я понимаю правильно однофазный расчёт..... интересно три фазы, какую мощность можно снять с одной, и соответственно с трёх......  или тупо рассчитывать 800 Вт. фаза? и не беспокоить людей?

Posted

Коллеги, вам гугл всем запретили? С другой стороны кроме как купить "ИИ" ничего не хочет рассказывать.
Стар я уже кодировать.
Окно 70*120=84 см кв
Сечение 40*50=20см кв
Берем индукцию 1.5 (гусары молчать!) ибо железо старое Кст 0,9.
W1=10^4/(4.44*B*50*Sст) = 1,7 витка/вольт. 230 <=> 384 витка.
Окно 84см^2 делим пополам ибо две первички соседствуют и еще пополам, ибо вторичка тоже имеет место быть.
Итого 21 см^2. Заполнение медью 0,4, но так не бывает: каркасы и изоляция всякая, берем 0,3. Итого 6,3 см^2 меди. Сечение первички 1,64 мм^2 или d=1.5 мм. Берем плотность 3, имеем  5А тока. 5*230*3=3450 В*А
На самом деле, надо процентов на 10 первичку увеличить, а вторичку ещё на 5, чтоб под нагрузкой было согласно Ктр.
Это понизит габаритку на те самые 10%. Но это уже другая история.
P.S. Если кто-то считает такой спосб тупым и надо найти ту самую магическую формулу из детства с сантиметрами в 4-й степени, то флаг ему в руки, я старый, мне и забыть не зазорно.
P.P.S. 230В - это Y, для D надо 400В.

P.P.P.S.Вот вам от тупых доцентов (никакого отношения к этим изыскам не имею).
https://studfile.net/preview/16876163/

  • Like (+1) 1
  • Thanks (+1) 1
Posted
3 часа назад, BAA сказал:

Если кто-то считает такой спосб тупым

Нет. Спасибо! Просто шикарно!

Чем шизик отличается от параноика? Шизик твёрдо уверен что 2х2 = 5, а параноик знает что 4, но жутко сомневается...... так вот я параноик...... конечно лёгкий налёт знаний имеется, вся проблема моя как их правильно применить...... недостаток специфических знаний и опыта заставляют жутко сомневаться.......

Ещё раз спасибо! что прям пережевали, и нашли время и силы!

Доброго!

  • 2 years later...
Posted
1 час назад, ТимВал сказал:

Напечатал каркас на 3Д принтере. Получилось очень даже, жесткость и точность!

Мне понравилось. :er::smile-34:


Интересно каким пластиком?

Каркасы печатались сразу целиком или сборные?

Интересно посмотреть на STL  модель...... В zip файле можно наверное выложить сюда.

Можно наверное, вообще, завести отдельную тему для 3D моделей  для целей данного сайта.

  • Like (+1) 1
Posted
53 минуты назад, lenivo сказал:

Интересно каким пластиком?

Черный обычный PLA, а белый не известно, моточек небольшой был с принтером. Есть ещё  белый PEDG.

53 минуты назад, lenivo сказал:

Каркасы печатались сразу целиком или сборные?

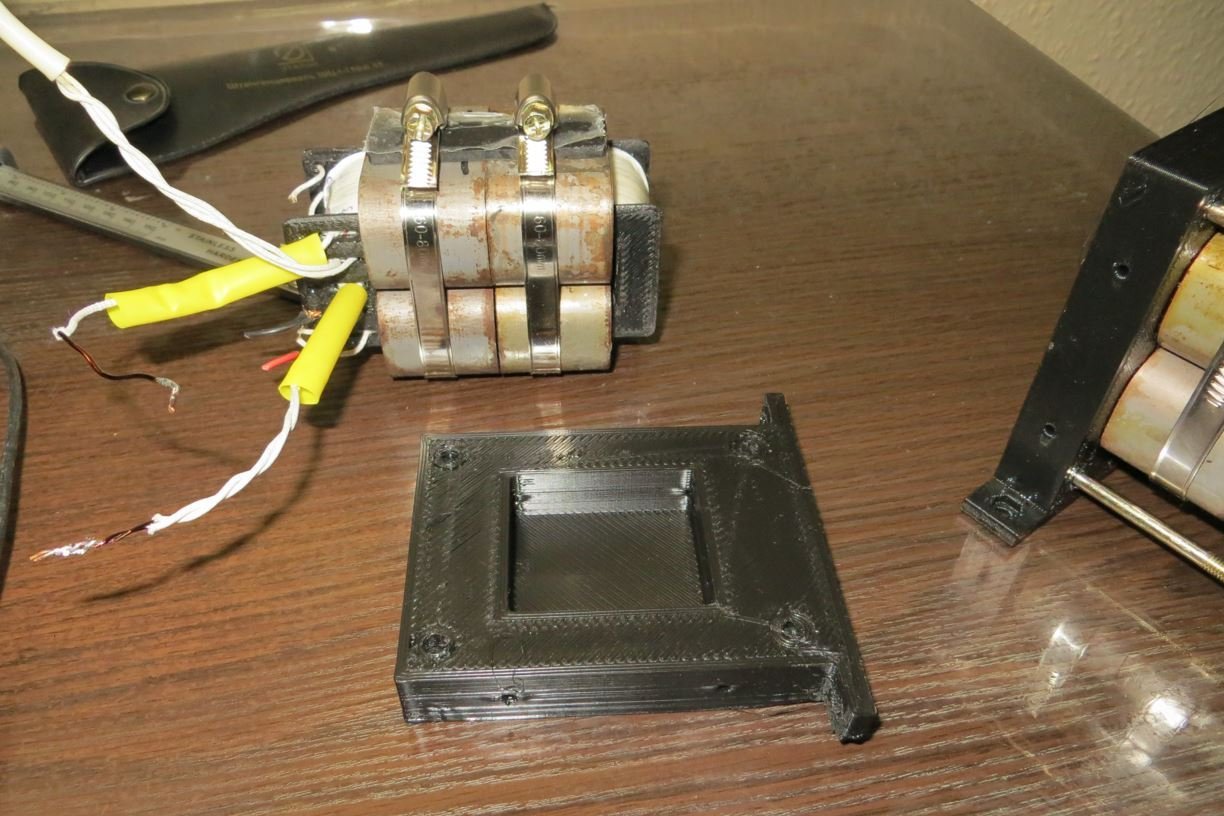

Печатаю "короб" и две "щеки". Потом это клеется дихлорэтаном.

53 минуты назад, lenivo сказал:

Интересно посмотреть на STL  модель......

У меня  ipt и stl. :smile-59:


Sheka_2.zip

  • Like (+1) 2
Posted
11 часов назад, ТимВал сказал:

Черный обычный PLA, а белый не известно, моточек небольшой был с принтером. Есть ещё  белый PEDG.

Печатаю "короб" и две "щеки". Потом это клеется дихлорэтаном.

У меня  ipt и stl. :smile-59:


Sheka_2.zip 2.81 kB · 3 загрузки

Просьба к модераторам переместить в новую темы "3D модели для радиодела"



11 часов назад, ТимВал сказал:

Черный обычный PLA

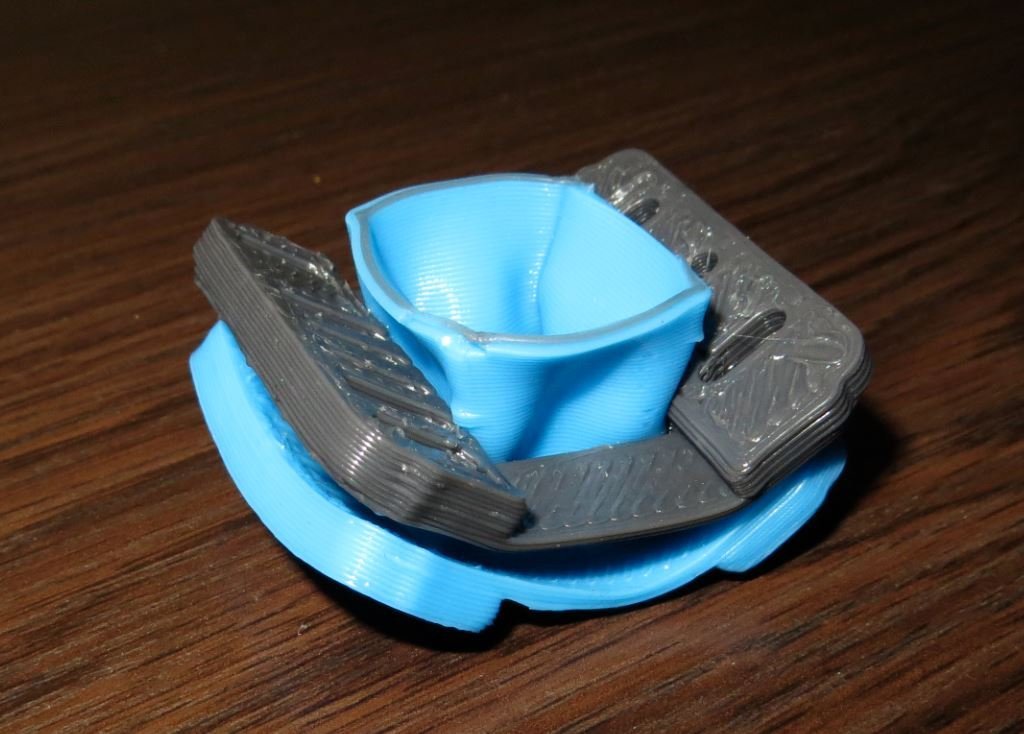

PLA не совсем подходит - слишком при низкой температуре теряет прочность, лучше использовать более тугоплавкие пластики PET-G  например. Или даже армированные стекловолокном. Вот положил рядом с греющейся лампой 6п31с  для проверки - через 20 минут сдулась.




Сам использую так - пред последняя работа





  • Like (+1) 3
Posted
2 часа назад, lenivo сказал:

PLA не совсем подходит - слишком при низкой температуре теряет прочность,

Я тоже опасался. Кинул каркас в кипяток, думал поплывёт. Ни хрена, даже твёрже сделался!

Posted
В 25.06.2022 в 15:22, Admin сказал:

Тема заканчивается 20 ноября 2021г.

Если кто то пожелает продолжить обсуждение здесь, прошу комментировать только по заданной тематике.

:smile-33:

Не-еее..... Тема закончилась так.

НЕ ожидал, что Admin такую большую работу проделает и всё сюда перетащит.

По проекту было несколько статей на Дзене

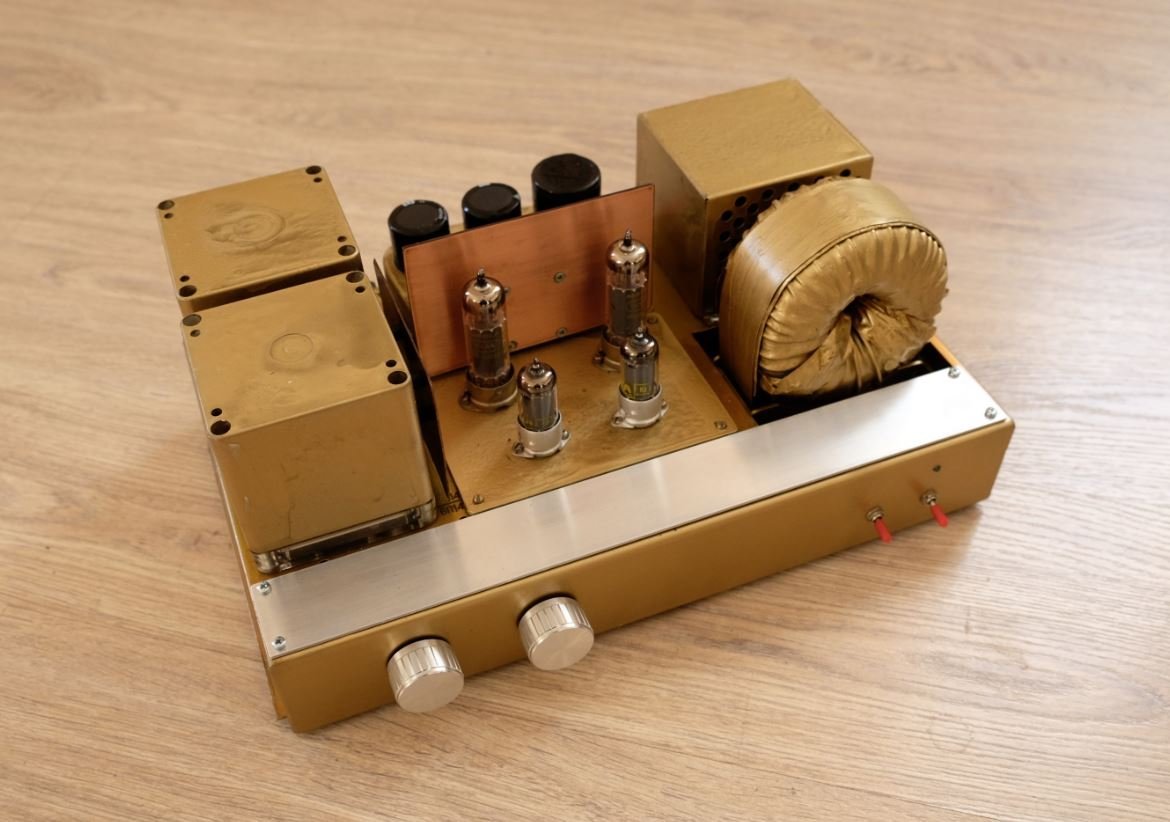

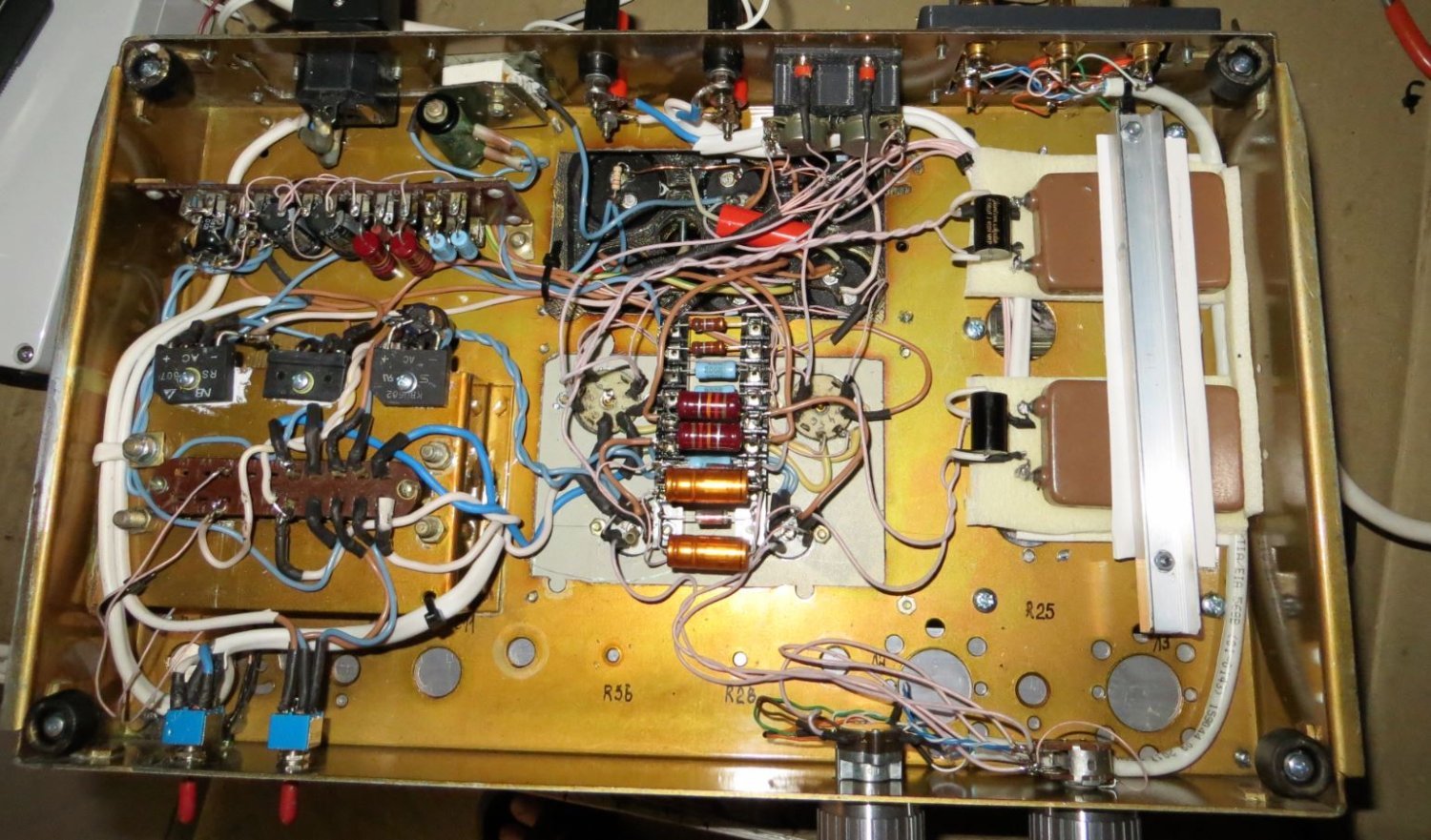

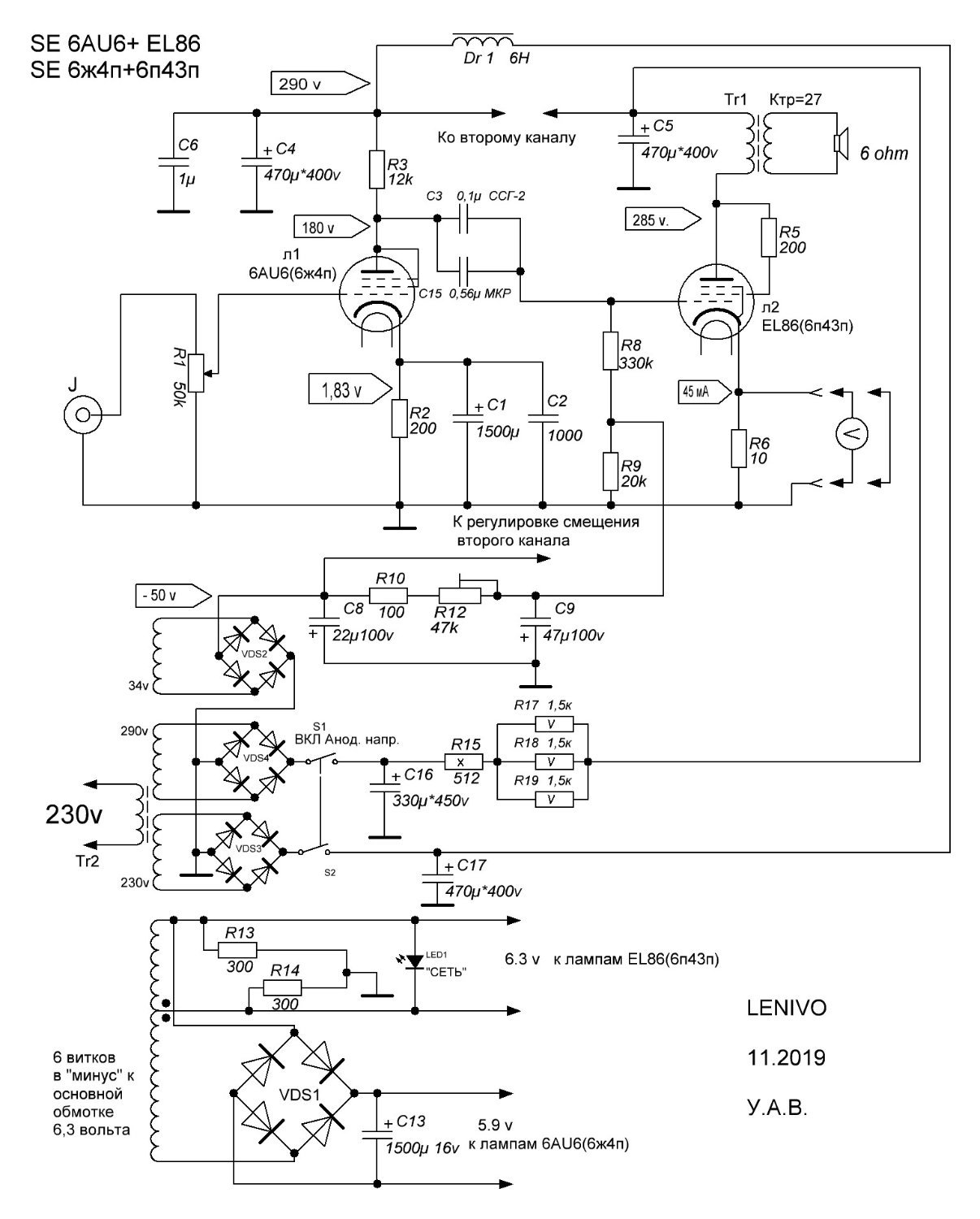

Несложный усилитель с хорошим звуком - однотактный ламповый усилитель SE 6ж4п+6п43п.

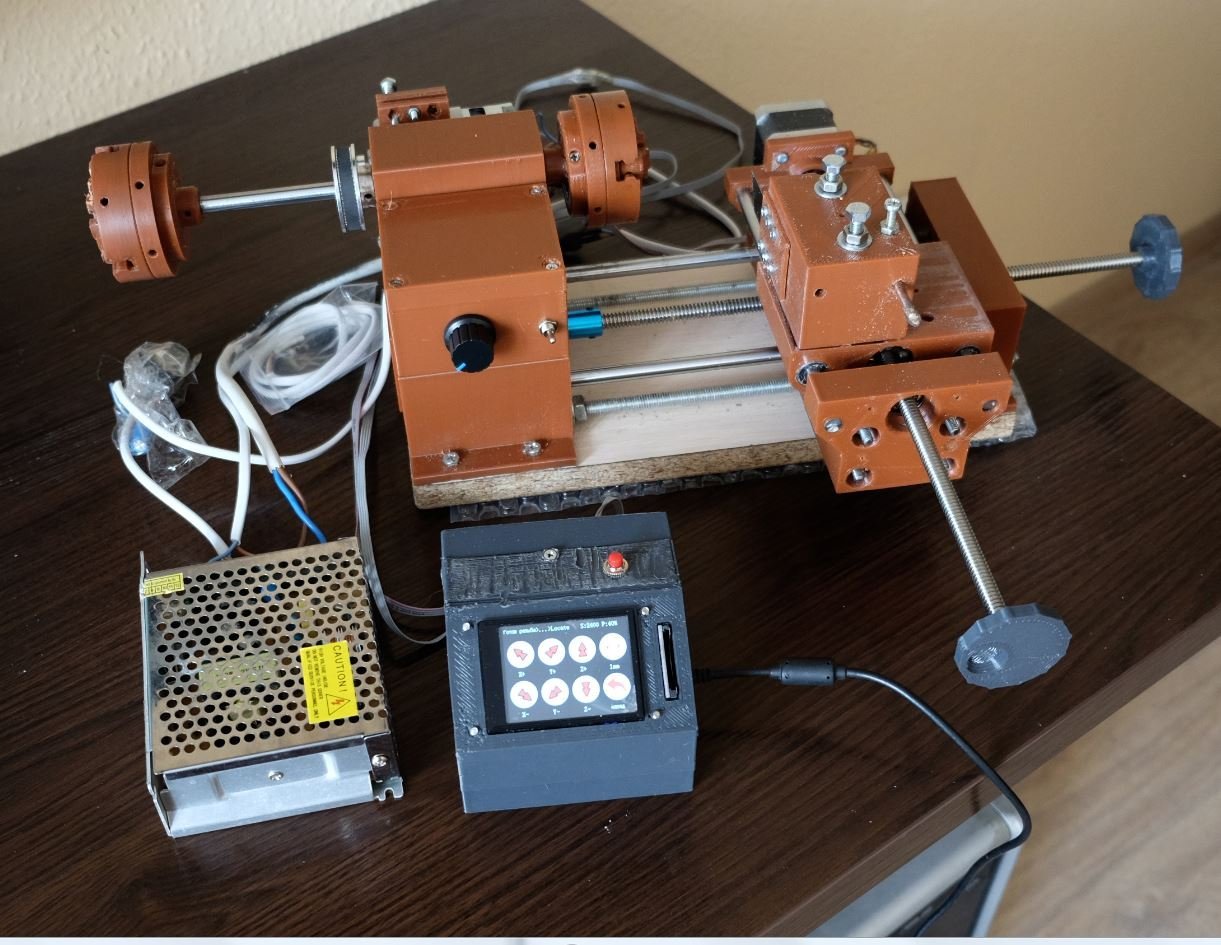

Самодельный станок для намотки катушек трансформаторов

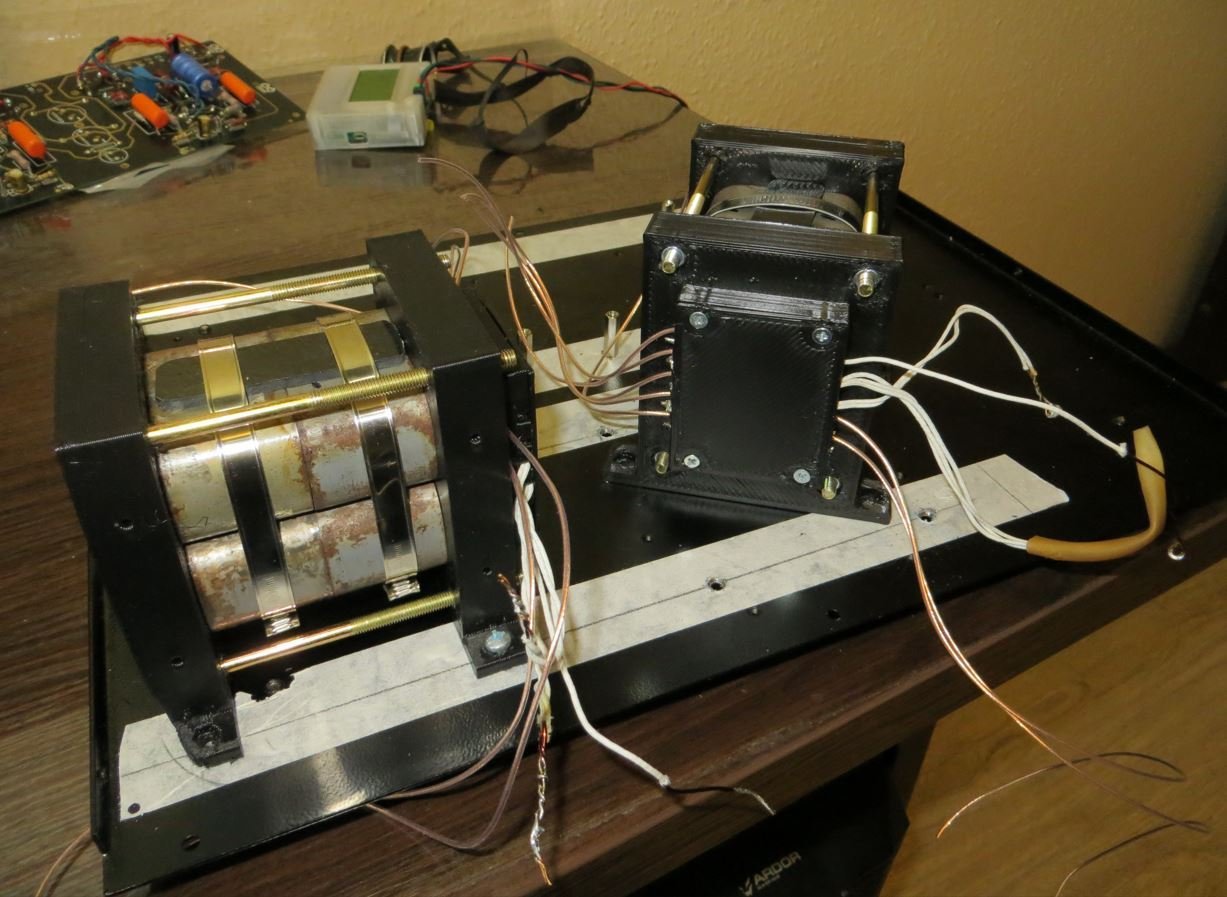

Мотаем выходной трансформатор для однотактного лампового усилителя.

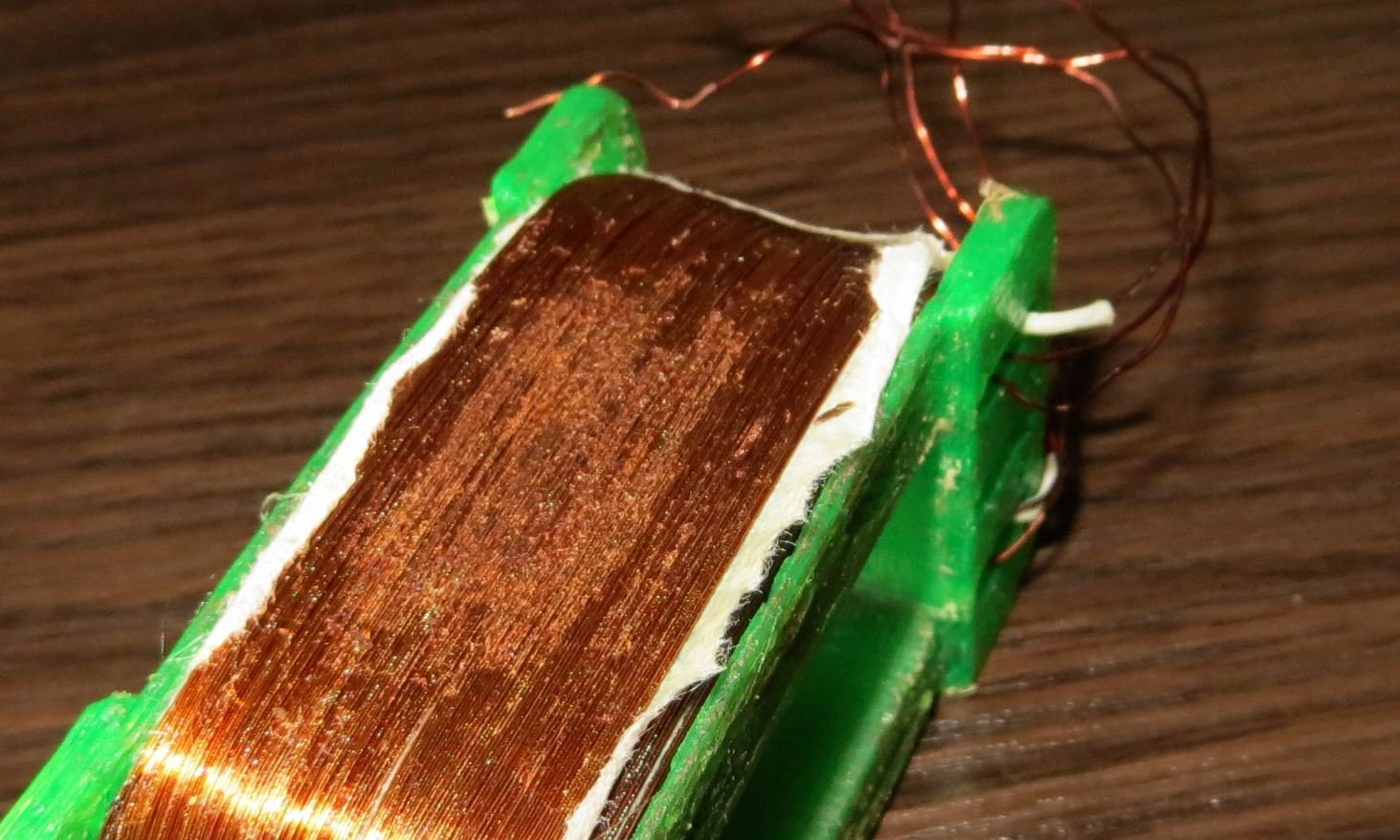

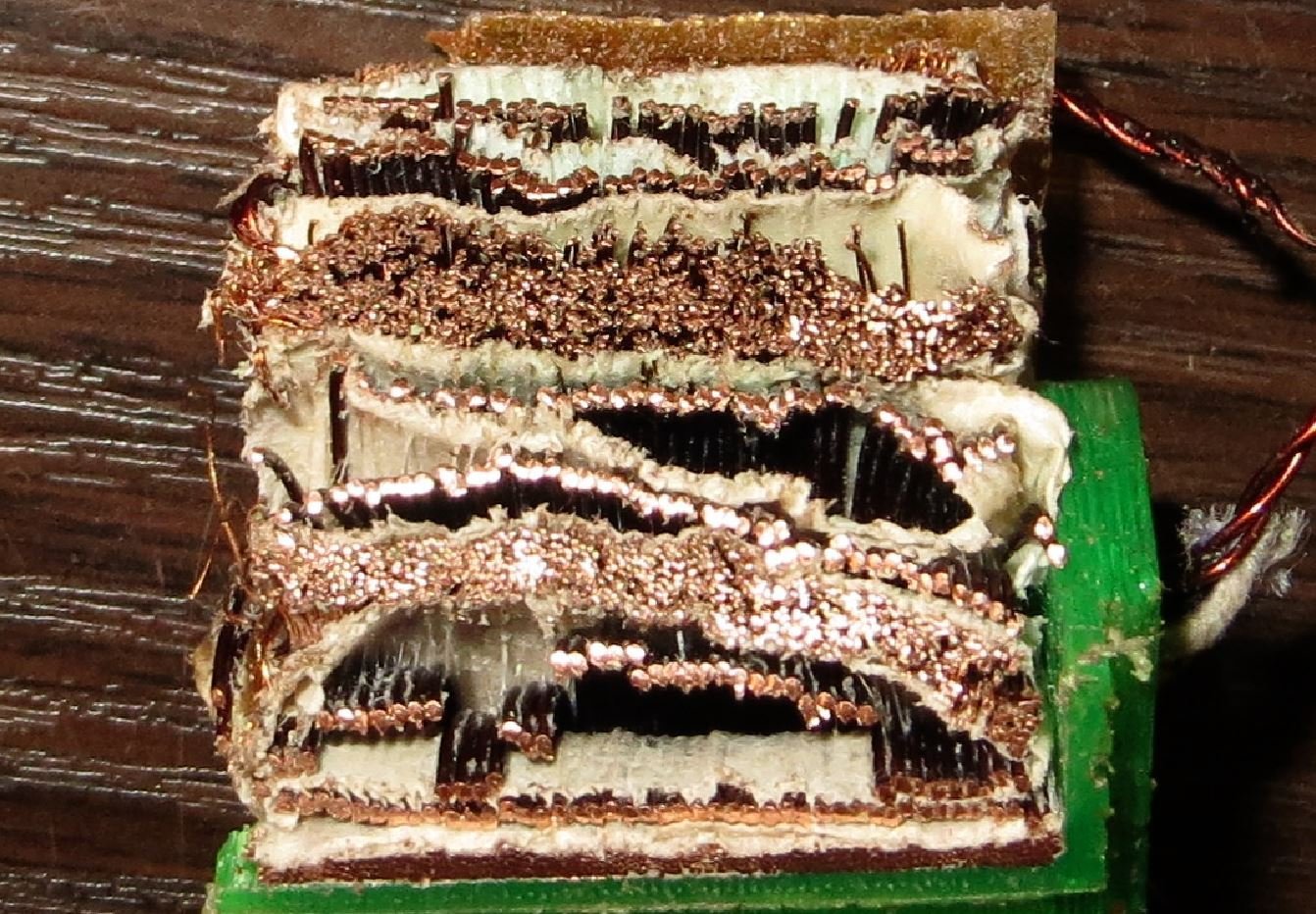

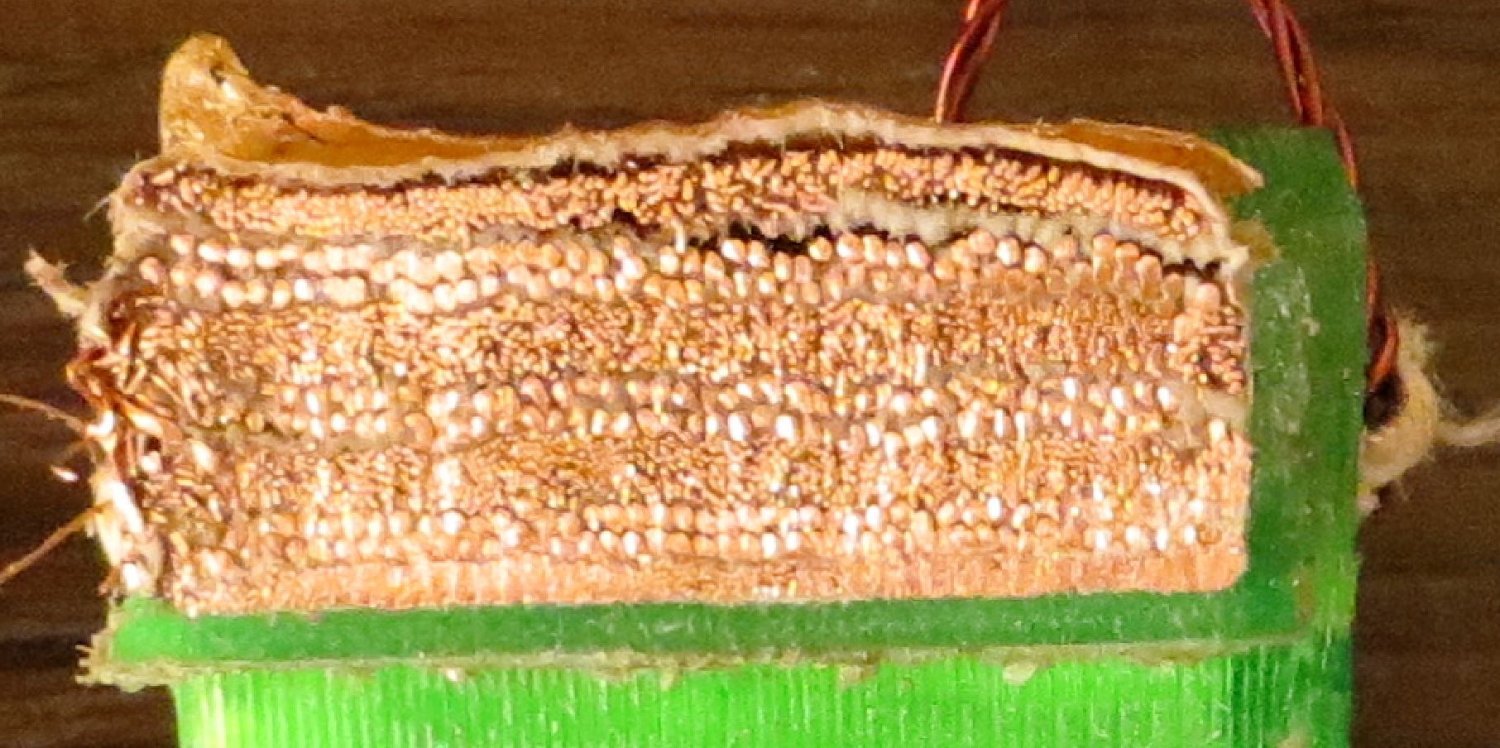

Фото испорченных катушек из КЗ с пропиткой.

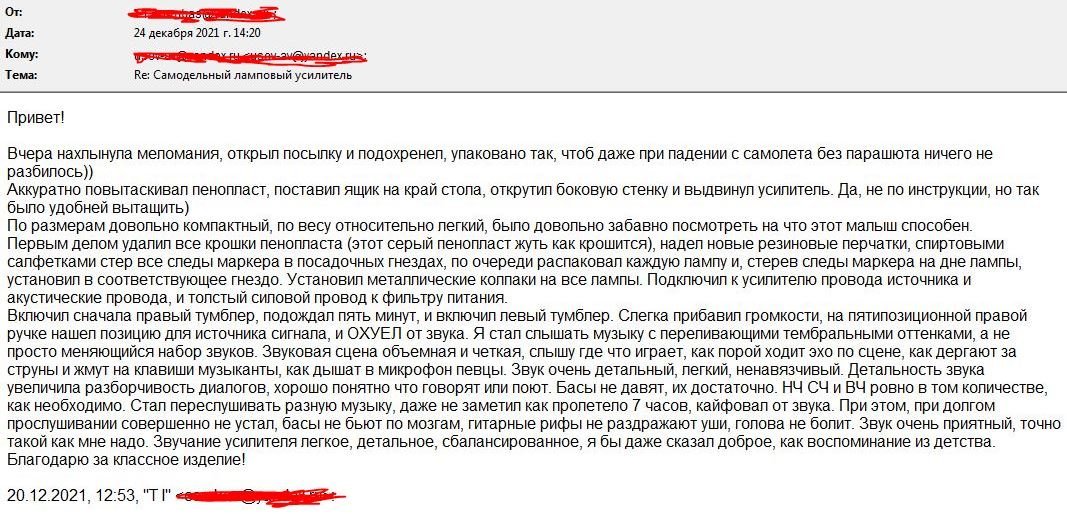

Вот отзыв нового владельца этого усилителя.




Posted

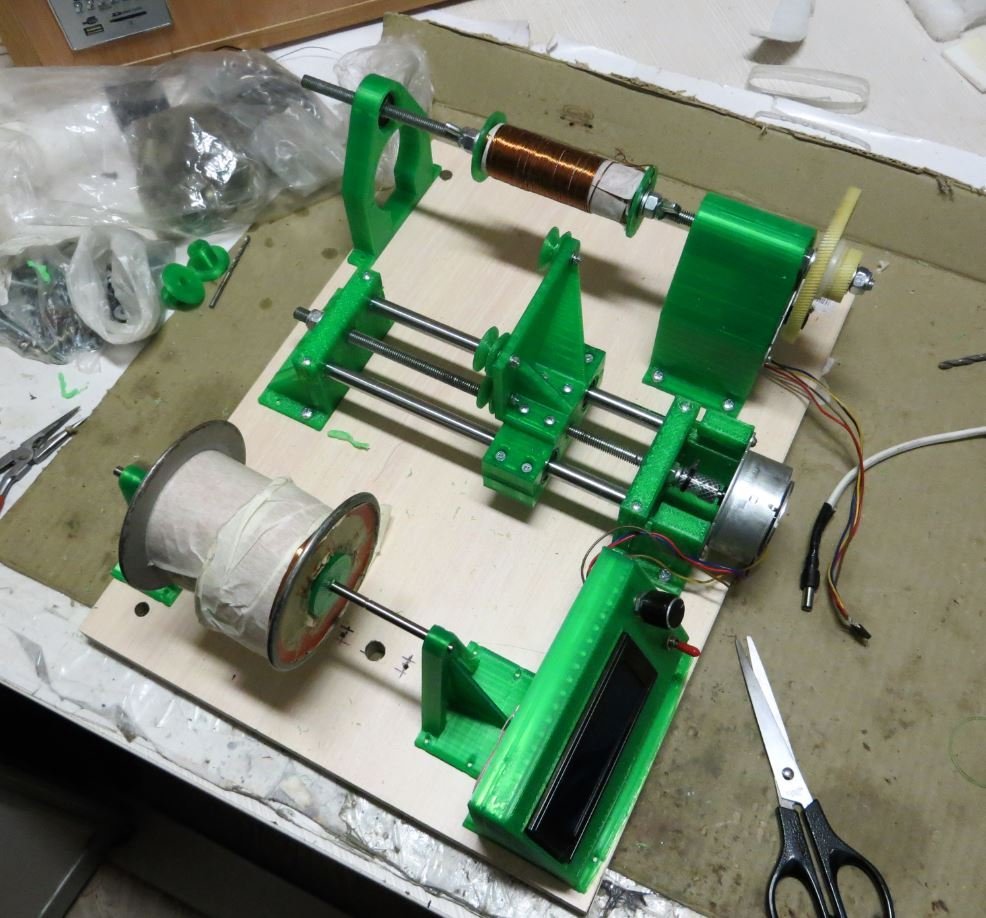

По станку для намотки - он переделывался несколько раз, но работает до сих пор..... пять лет уже выходит.


Переделан привод каретки намотчика

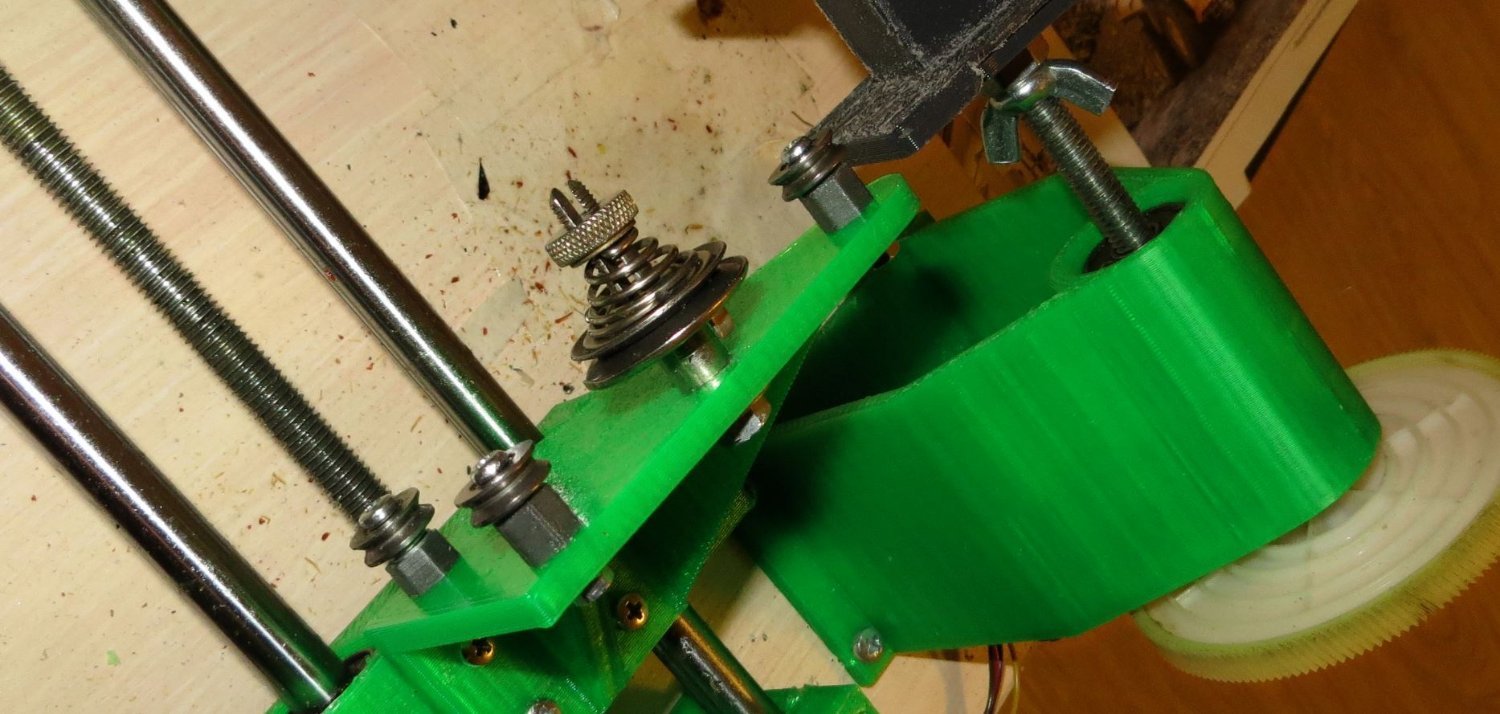

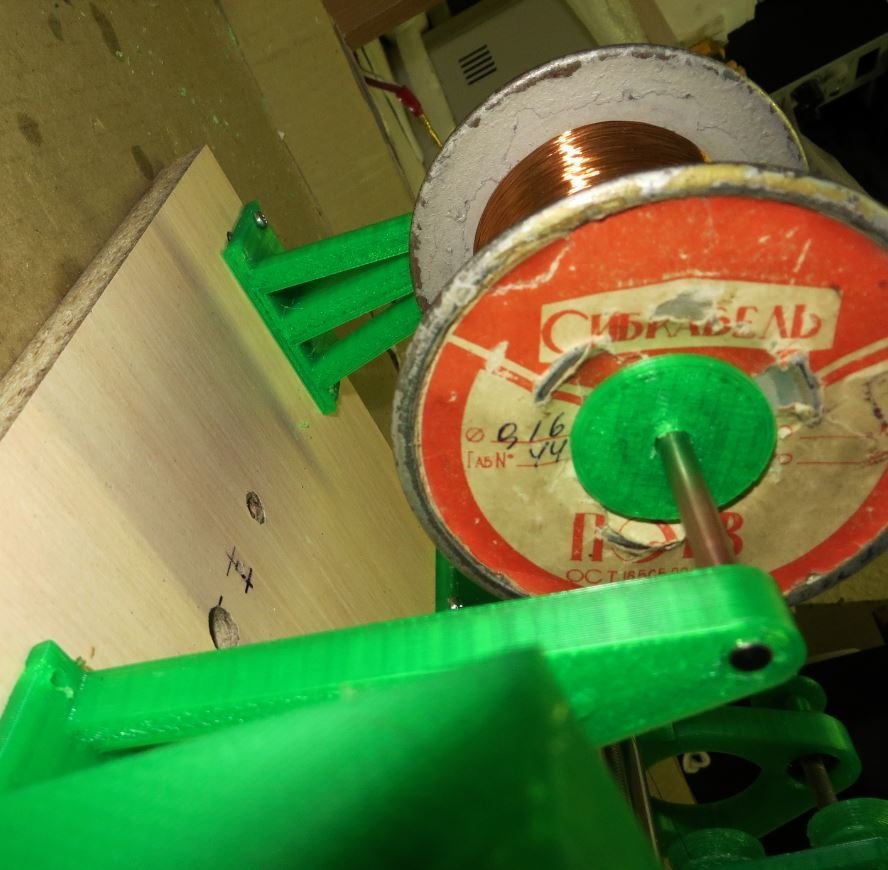

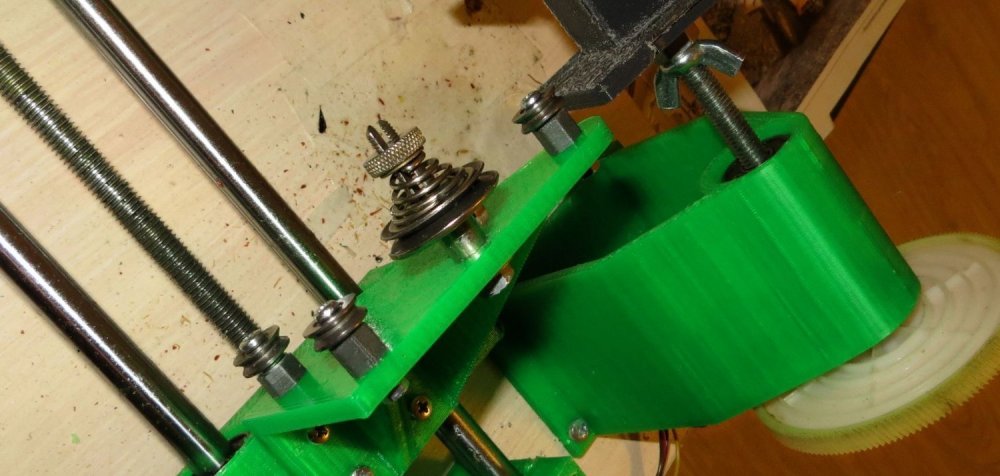

Узел подачи проволоки переделан - поставлены стальные ролики на подшипниках и применён узел натяжки ниток от швейной машинки.

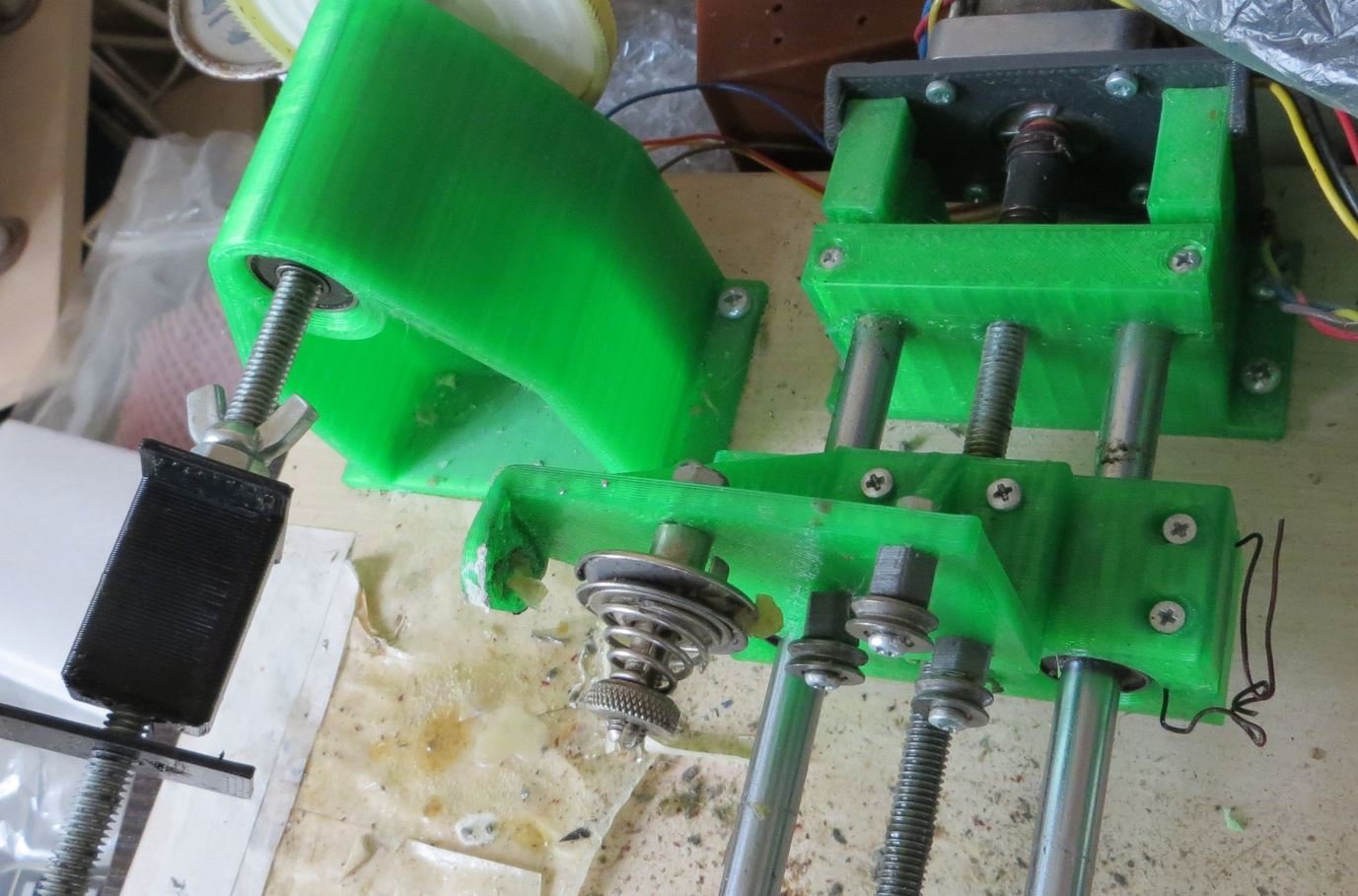

Потом ролики по другому поставил - и провод через пластиковое отверстие в держателе теперь подаётся. А провод сразу через восково-парафиновый шарик проходит - он на узле натяжения проволоки прилеплен. То есть намотка сразу получается с воско-парафиновой пропиткой. И подается проволока через проволочную петлю - чтобы ровно на первый ролик попадать. Сделано на скорую руку -но работает уже пять лет так.


Катушки для проволоки катаются на проставках




Самое интересное до сих пор не рассыпался и периодически на нём мотаю катушки.

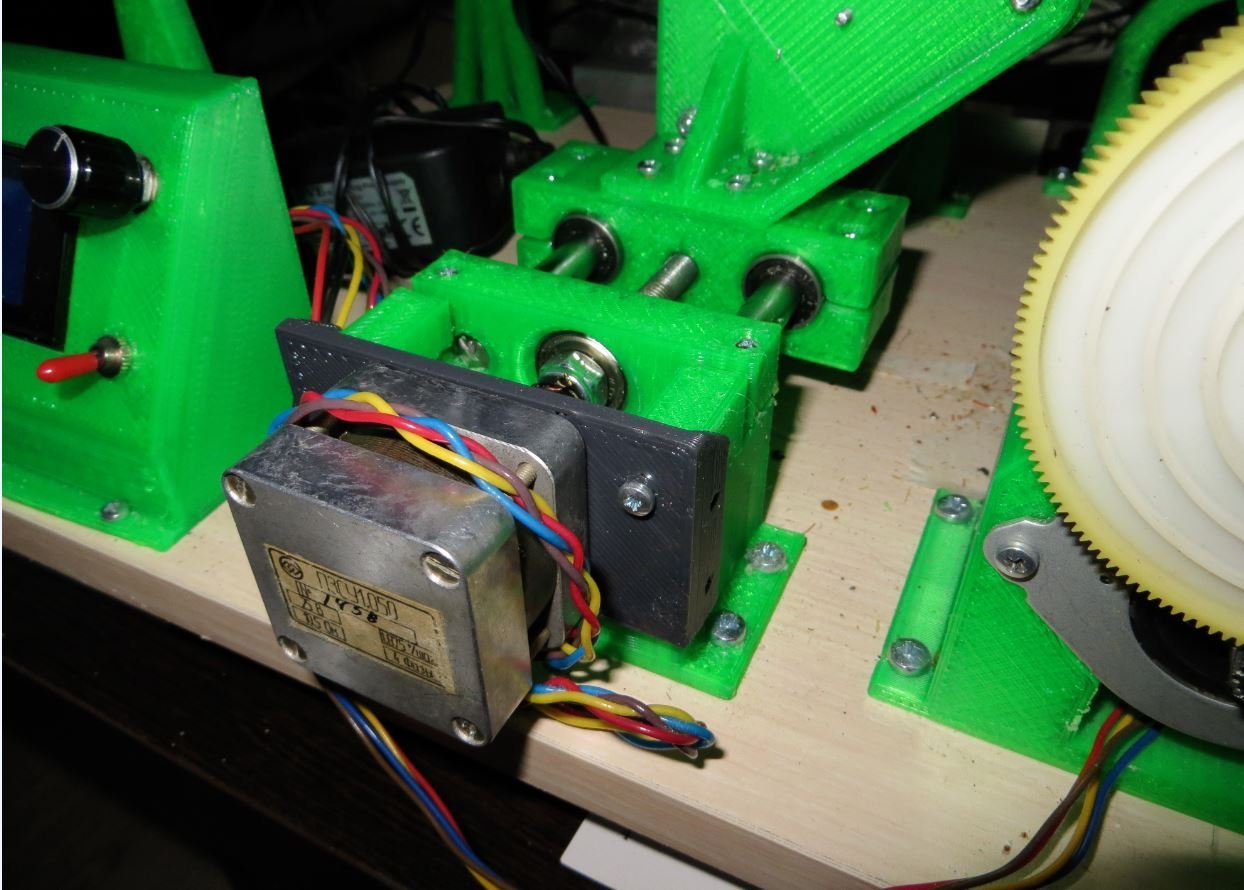

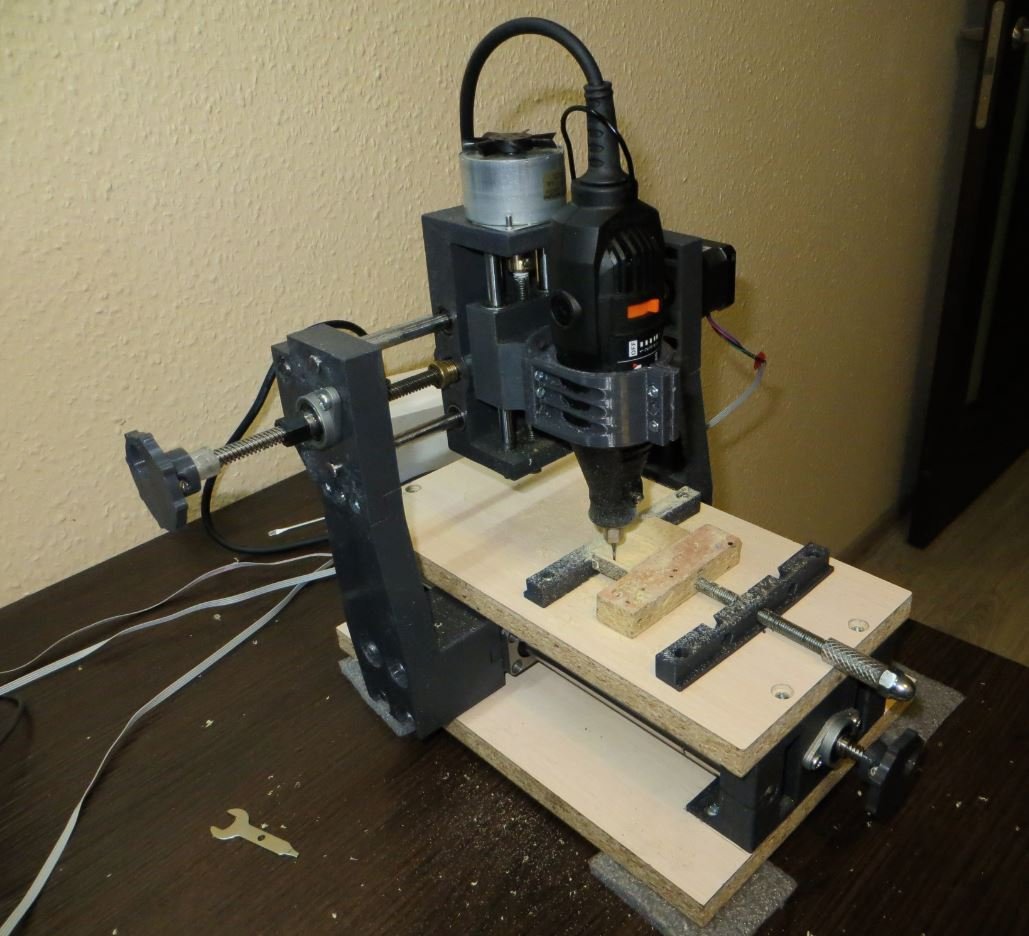

Живет рядом на столе с ЧПУ фрезером

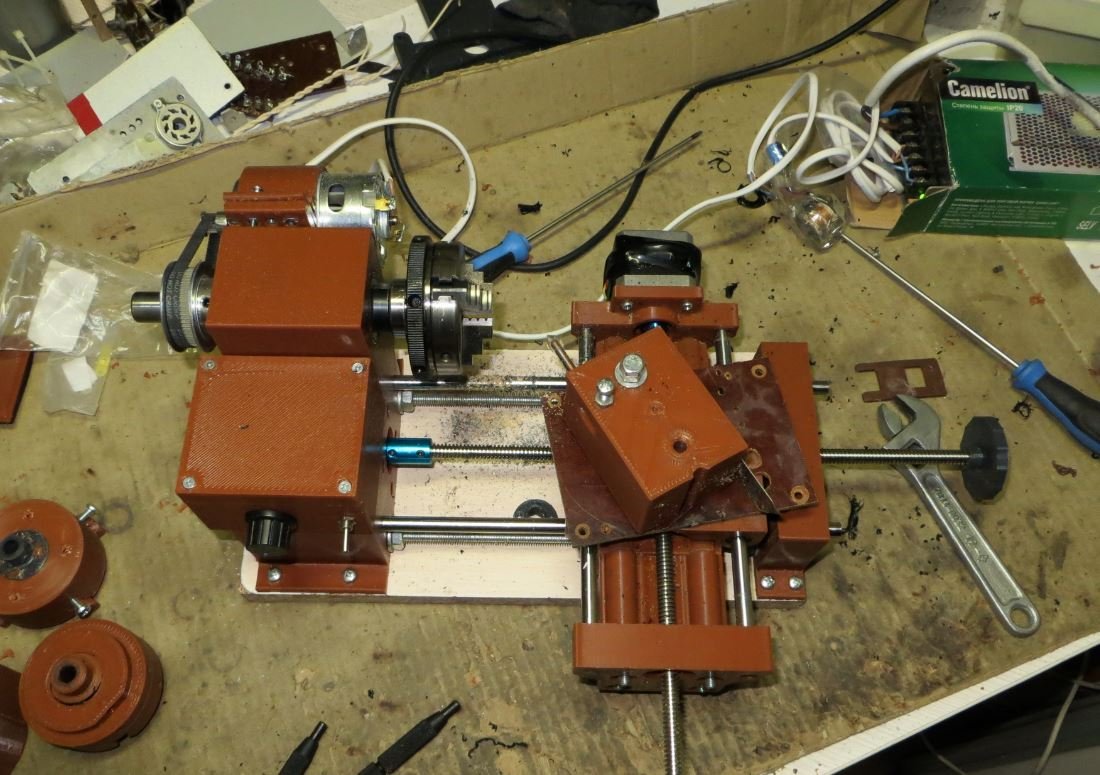

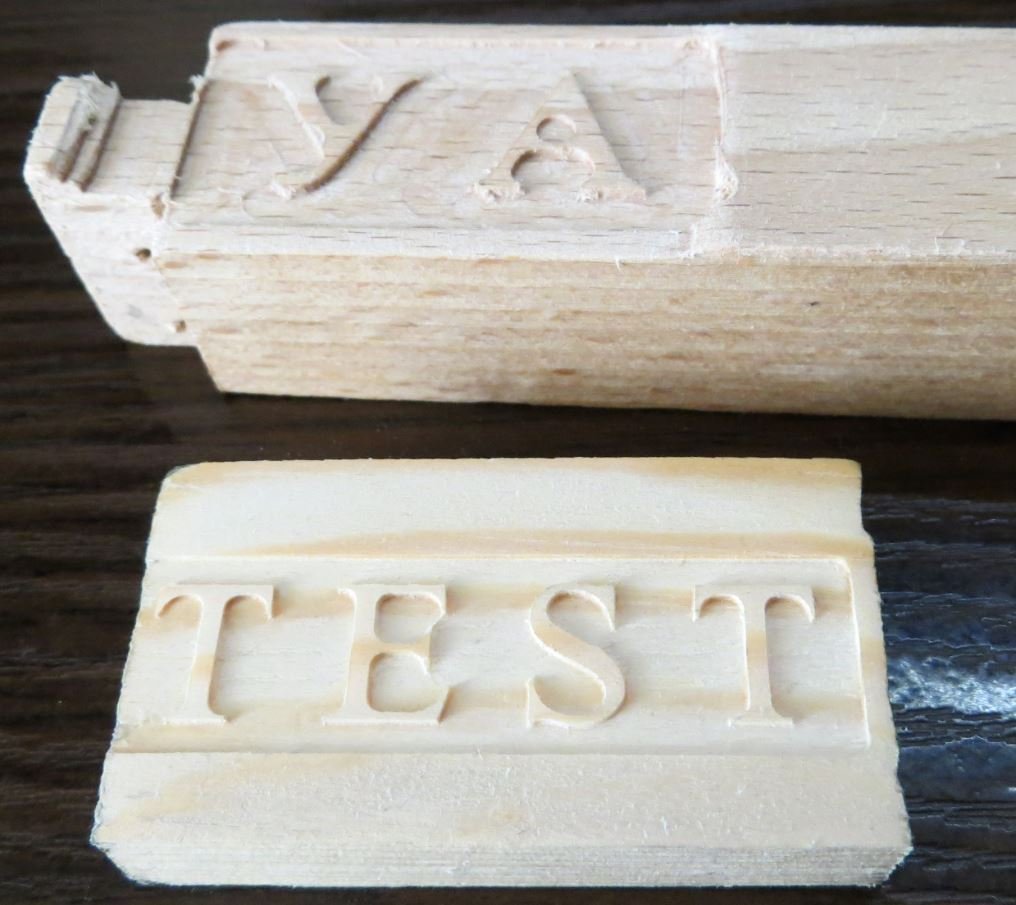

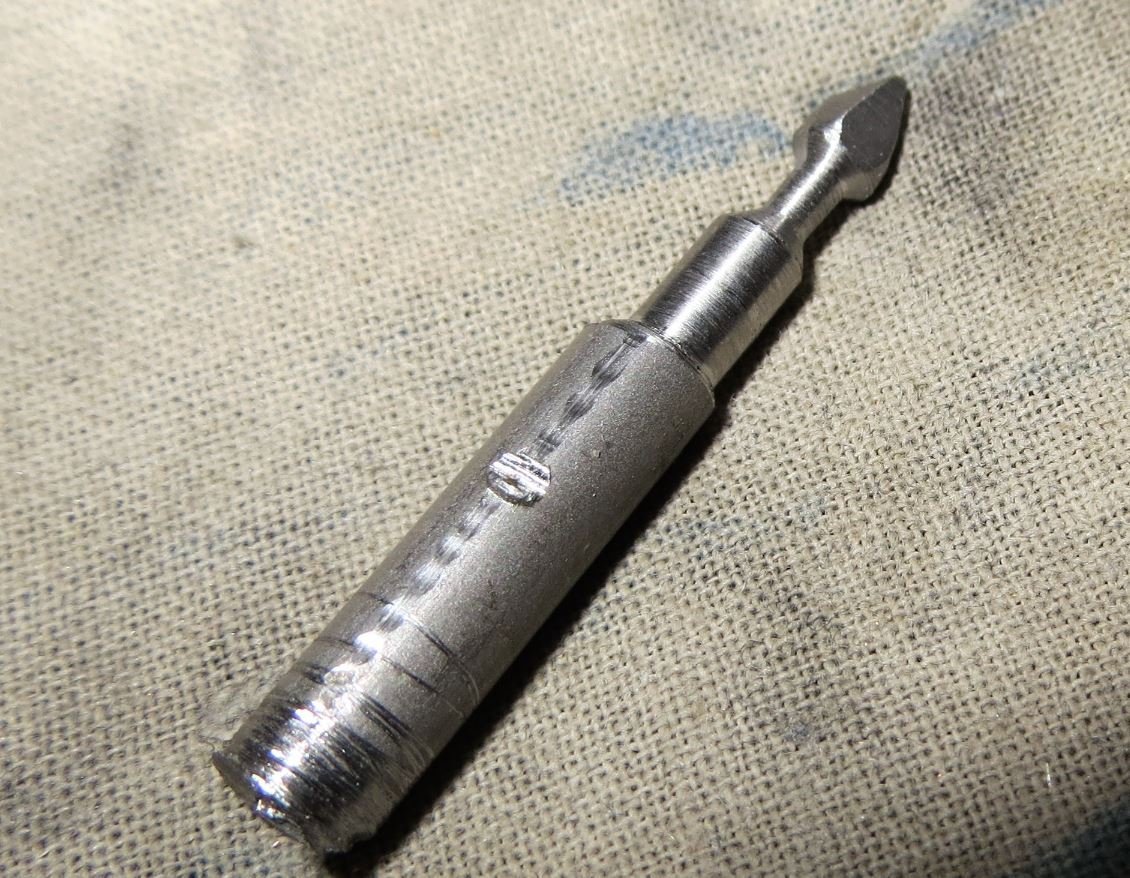

И с не получившимся мини токарным станком. Ему карлинально не хватает жесткости..... Надо переделывать, но пока не понимаю как...... А так ЧПУ игрушка - пластик точит. И гвоздь тоже может.






  • Like (+1) 3
