Джон Поллак Enthusiast

Джон Поллак

Posted
Posted

Ну так японцы сделали рабочую индукцию  повыше, вот и киловатт, это если нет расхождения в расчетах этой самой мощности. Если можешь склейкой и пропиткой сердечника заставить его молчать, то для нормальной шихты 1.4-1.6 тл - почему бы нет.

У тамуры, есть серия тамрадио, такие прикольные трансики силовики, которые работали в старых матричных принтерах, если честно я не знаю почему они назвали тамрадио, но намотаны были в две галлеты, для снижения проходной емкости, железо судя по цвету - обычная динамическая сталь, грелись градусов 45-50, рабочая индукция 1.4 Тл, тихие как рыбы.

  • Like (+1) 1
  • Hmm... (-1) 1
  • Replies 946
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

Алекс Proficient

Алекс

Posted
Posted
54 минуты назад, Джон Поллак сказал:

Ну так японцы сделали рабочую индукцию  повыше, вот и киловатт, это если нет расхождения в расчетах этой самой мощности.

 Об том и речь, индукция у них под самое не могу. На холостом без нагрузки железо греется вполне себе. Тут же как получается народ их признаёт как волшебный хаенд, а там им даже и не пахнет, гармоник при такой индукции в разы больше чем при 1.2Тл.



58 минут назад, Джон Поллак сказал:

У тамуры, есть серия тамрадио, такие прикольные трансики силовики,  железо судя по цвету - обычная динамическая сталь,

Так в SunAudio  такие стоят, собраны как для однотакта и шов на сварке, тоже лютый хиенд)

Михаил SM Local

Михаил SM

Posted
Posted
7 минут назад, Алекс сказал:

 Об том и речь, индукция у них под самое не могу. На холостом без нагрузки железо греется вполне себе. Тут же как получается народ их признаёт как волшебный хаенд, а там им даже и не пахнет, гармоник при такой индукции в разы больше чем при 1.2Тл.



Так в SunAudio  такие стоят, собраны как для однотакта и шов на сварке, тоже лютый хиенд)

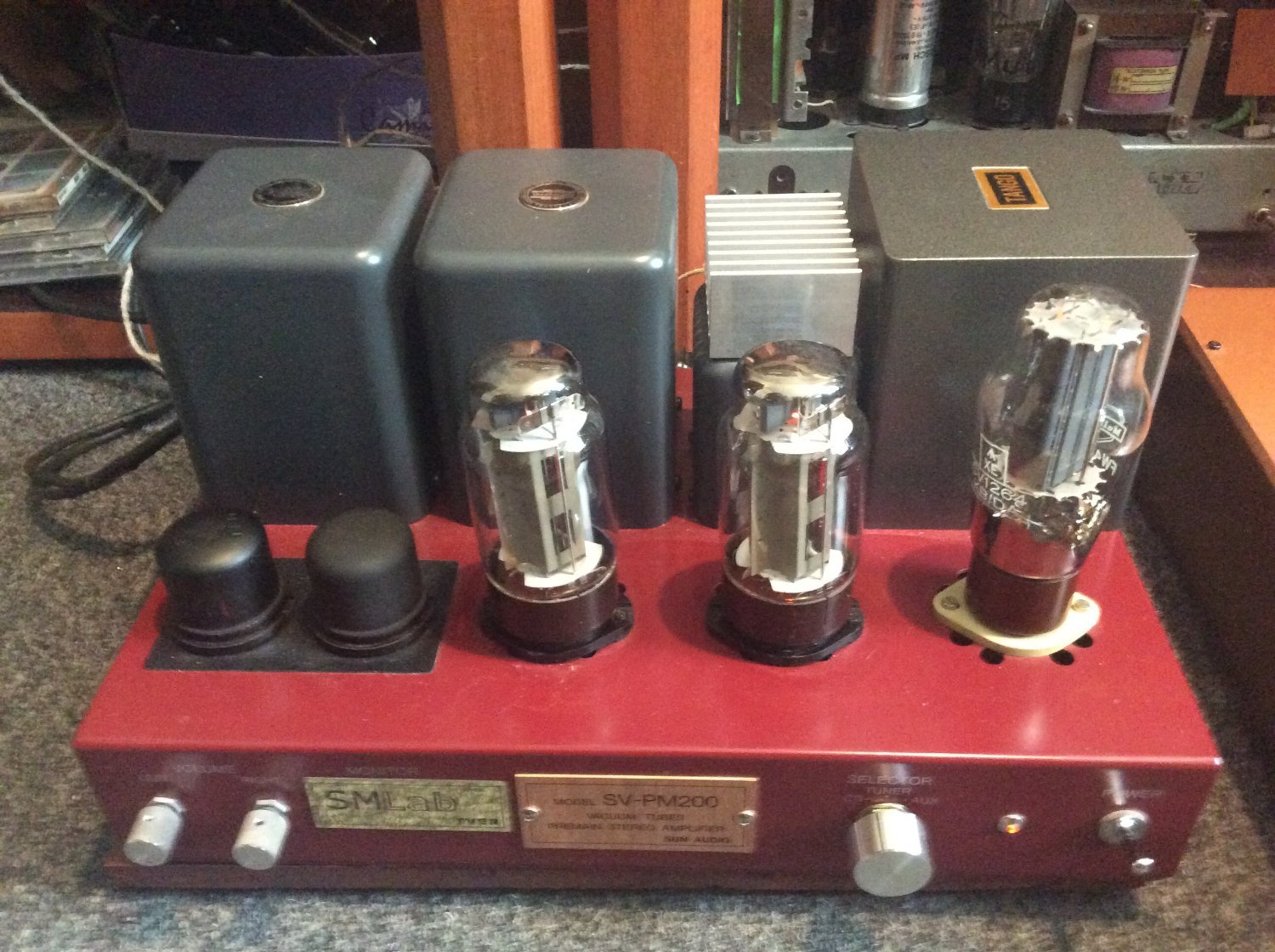

Никак отбойником кто-то поработал .. ; японцы в СанАудио свои трансформаторы вообще типа эпоксидки с песком заливают , конструктива не видно .., под колпаком вся ""дичь "" не видна . Ты ещё трансформаторы Сary  от cad805 не видел .., те же сварные швы в парафине .  Я  обычно из СанАудио убирал их силовики , ставил Танговские 225 МЕ ( напротив кенотрона ).

2019-06-05_12_06_16_108санаудио ел156.jpg

  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
9 минут назад, Михаил SM сказал:

Никак отбойником кто-то поработал .. ; японцы в СанАудио свои трансформаторы вообще типа эпоксидки с песком заливают

 Именно так и есть, расковырял, анодная обмотка под 4а на кв.мм. сгорела)))

  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
3 часа назад, Михаил SM сказал:

  Я  обычно из СанАудио убирал их силовики , ставил Танговские 225 МЕ ( напротив кенотрона ).

Не, ну, нефигасебе ты там монстров накрутил. Их родной сетевик свои дохлые ЕЛ34 еле тянул, а тут 156 и черепахи, конечно менять)

Джон Поллак Enthusiast

Джон Поллак

Posted
Posted
В 03.08.2025 в 20:53, Алекс сказал:

Об том и речь, индукция у них под самое не могу. На холостом без нагрузки железо греется вполне себе. Тут же как получается народ их признаёт как волшебный хаенд, а там им даже и не пахнет, гармоник при такой индукции в разы больше чем при 1.2Тл.

Гармоник больше, - да ! Вроде ты выше писал что оптимум у тебя получился 1.2 Тл, а выше не пробовал забираться, ради интереса, ну допустим 1.5 Тл.


Затраты времени и материалов, имеют место быть конечно.

Алекс Proficient

Алекс

Posted
Posted
8 часов назад, Джон Поллак сказал:

оптимум у тебя получился 1.2 Тл, а выше не пробовал забираться, ради интереса, ну допустим 1.5 Тл.

Победить зуд будет крайне проблематично, собственно большинство японских РТ зудят нещадно, не качественная пропитка исключена, все выглядят как монолит. Можно сказать добрался до 1.2 и дальше лезть просто очканул. До этого "предела" чем больше повышал индукцию тем лучше звучало...

Алекс Proficient

Алекс

Posted
Posted
4 часа назад, ДимДимыч сказал:

Как бы кто не хвалил такие трансики, но по сути они вылетают.

Без цитирования вообще не понятно кто и в какие края вылетают...

S.Laptev Mentor

S.Laptev

Posted
Posted
В 03.08.2025 в 21:53, Джон Поллак сказал:

Ну так японцы сделали рабочую индукцию  повыше, вот и киловатт, это если нет расхождения в расчетах этой самой мощности. Если можешь склейкой и пропиткой сердечника заставить его молчать, то для нормальной шихты 1.4-1.6 тл - почему бы нет.

У тамуры, есть серия тамрадио, такие прикольные трансики силовики, которые работали в старых матричных принтерах, если честно я не знаю почему они назвали тамрадио, но намотаны были в две галлеты, для снижения проходной емкости, железо судя по цвету - обычная динамическая сталь, грелись градусов 45-50, рабочая индукция 1.4 Тл, тихие как рыбы.

Расхождения именно в подсчёте мощности.

Нет у Тамуры такой серии, серии и назначения у них другие, например TKS входные, пикап, микрофонные, линейные входные, A выходники для корректоров и предусилителей, B межкаскадники, F выходники и т.д.

Название. Если сверху у транса самоклейка-шилд Тамура, то с одного бока будет надпись тамрадио, с другого тамура сейсакуши)))

Причём тут трансы от принтеров? Вроде как они для совсем других целей сделаны, аналоги дерьмовых двухгалетных китайских трансов с рынка или чипадипа, такие же стояли в видиках когда-то. Греются и сифонят.

3 часа назад, Алекс сказал:

Победить зуд будет крайне проблематично, собственно большинство японских РТ зудят нещадно, не качественная пропитка исключена, все выглядят как монолит.

Пока не попадались зудящие, мертвые все, даже когда ухо вплотную прижать.

Нечему в них зудеть, Ш-образное железо, пропитаны и залиты.

...."Танговские 225 МЕ...." - Пять или шесть экранов из фольги!!!

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted

Хорошее железо решает все.

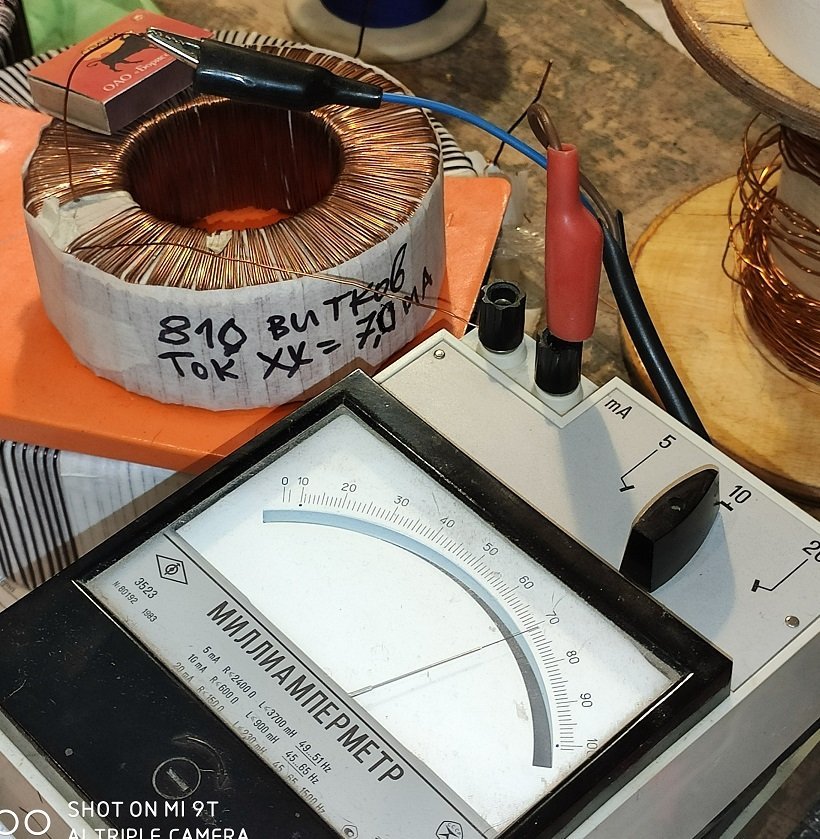

Тут М2 тороид 130х80х40 мм 810 витков, в сети 236, значит габаритная 500 ватт, индукция 1.35 Тл, ток холостого 7 мА в реальной сети.

Т.е. проницаемость 42 тыс. Не зудит, не греется.

На таком железе зачем понижать индукцию ?


  • Like (+1) 1
немой Proficient

немой

Posted
Posted
3 часа назад, Михаил К. сказал:

Тут М2 тороид 130х80х40 мм 810 витков, в сети 236, значит габаритная 500 ватт, индукция 1.35 Тл,

на чём считали габаритную  ..., какая плотность тока и диаметр провода ..? :smile-33:

Михаил К. Proficient

Михаил К.

Posted
Posted
1 час назад, немой сказал:

на чём считали габаритную  ..., какая плотность тока и диаметр провода ..? :smile-33:

Сечение умножить на окно.

Их много с разными проводами и индукциями, имею ввиду из этого железа.

Это же просто заготовка под любые вторички.

немой Proficient

немой

Posted
Posted
3 минуты назад, Михаил К. сказал:

Сечение умножить на окно.

Их много с разными проводами и индукциями, имею ввиду из этого железа.

Это же просто заготовка под любые вторички.

провод первички какой и плотность тока ...?:smile-33:

Михаил К. Proficient

Михаил К.

Posted
Posted
16 минут назад, немой сказал:

провод первички какой и плотность тока ...?:smile-33:

Это просто намотанная тестовой намоткой заготовка для проверки железа.

Я хотел показать что на 1.3 Тл все нормально с током хх.

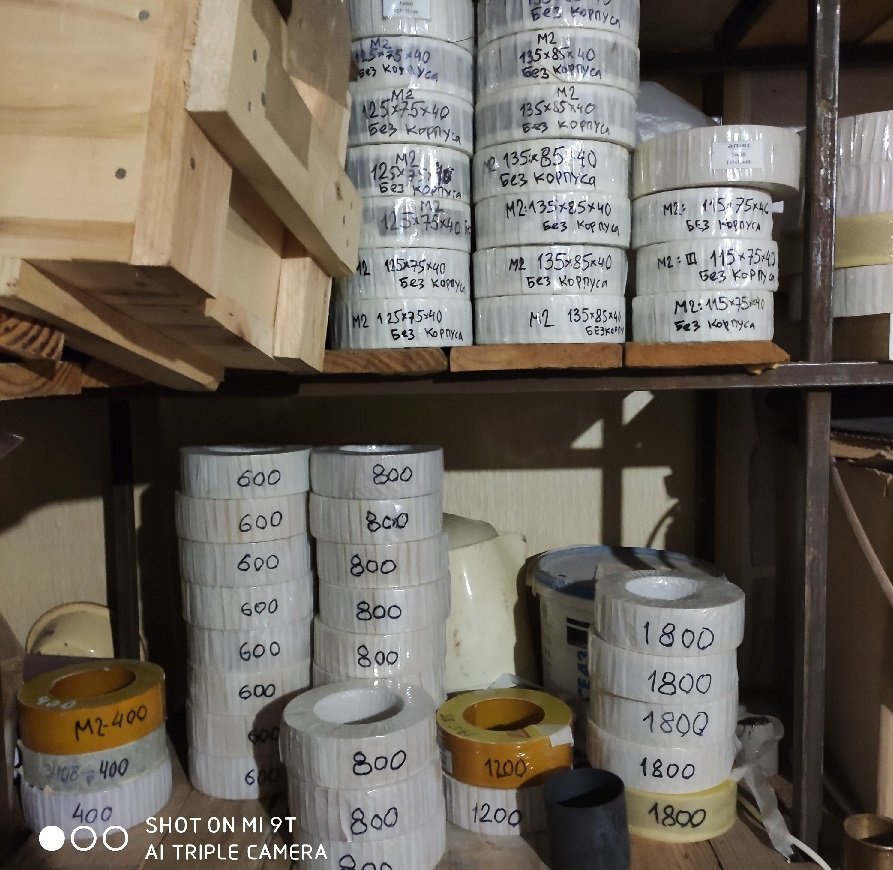

Они есть в размерах 115, 125 и 135 мм (без разреза и разрезанные) по наружному диаметру из этого железа. Можно намотать что угодно, хоть РТ для малосигналки, хоть дроссель.



немой Proficient

немой

Posted
Posted
10 минут назад, Михаил К. сказал:

Это просто намотанная тестовой намоткой заготовка для проверки железа.

Я хотел показать что на 1.3 Тл все нормально с током хх.

Они есть в размерах 115, 125 и 135 мм (без разреза и разрезанные) по наружному диаметру из этого железа. Можно намотать что угодно, хоть РТ для малосигналки, хоть дроссель.

Зачем Вы тогда написали что габаритная мощность железа 500 ватт...

Алекс Proficient

Алекс

Posted
Posted
7 часов назад, S.Laptev сказал:



Пока не попадались зудящие, мертвые все, даже когда ухо вплотную прижать.

Нечему в них зудеть, Ш-образное железо, пропитаны и залиты.

...."Танговские 225 МЕ...." - Пять или шесть экранов из фольги!!!

Не-не, я не про Тамуры и Танги, тема про разделительные, и те Тоюзуми и иже с ними, а их тогда повидал дофига, зудели все. Тому же А. Колиненко чей Онгаку тут выкладывал, заливал это недоразумение Силеком в перемешку с песком.

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
43 минуты назад, немой сказал:

Зачем Вы тогда написали что габаритная мощность железа 500 ватт...

Габаритная мощность железа не зависит от диаметра проводов. Это сечение умножить на площадь окна.

Вы что хотели доказать ? Что 135х85х40 не намотать проводом 1 мм ?

немой Proficient

немой

Posted
Posted
2 минуты назад, Михаил К. сказал:

Габаритная мощность железа не зависит от диаметра проводов. Это сечение умножить на площадь окна.

Вот сделал пару расчётов разными способами ... если изменить вводные ... то поменяется и расчётная  мощность ...:smile-33: ... разница в несколько ватт для такого габарита несущественна...



Михаил К. Proficient

Михаил К.

Posted
Posted
8 минут назад, немой сказал:

Вот сделал пару расчётов разными способами ... если изменить вводные ... то поменяется и расчётная  мощность ...:smile-33: ... разница в несколько ватт для такого габарита несущественна...

Я не умножил на индукцию, т.е. взял с запасом.

Если 500 умножить на 1.35 будет 675.




немой Proficient

немой

Posted
Posted
12 минут назад, Михаил К. сказал:

Я не умножил на индукцию, т.е. взял с запасом.

Если 500 умножить на 1.35 будет 675.

Подгонка под результат ...Улыбнуло ....:smile-17: Ну да ладно .... :smile-33:


Алекс Proficient

Алекс

Posted
Posted
14 часов назад, немой сказал:

Вот сделал пару расчётов разными способами ... если изменить вводные ... то поменяется и расчётная  мощность ...:smile-33: ... разница в несколько ватт для такого габарита несущественна...



 Подскажите как в формуле отражается само качество железа...

немой Proficient

немой

Posted
Posted
7 минут назад, Алекс сказал:

Подскажите как в формуле отражается само качество железа...

В данных расчётах были заложены исходные данные от части  ...



20 часов назад, Михаил К. сказал:

Тут М2 тороид 130х80х40 мм 810 витков, в сети 236, значит габаритная 500 ватт, индукция 1.35 Тл,



Михаил К. Proficient

Михаил К.

Posted
Posted

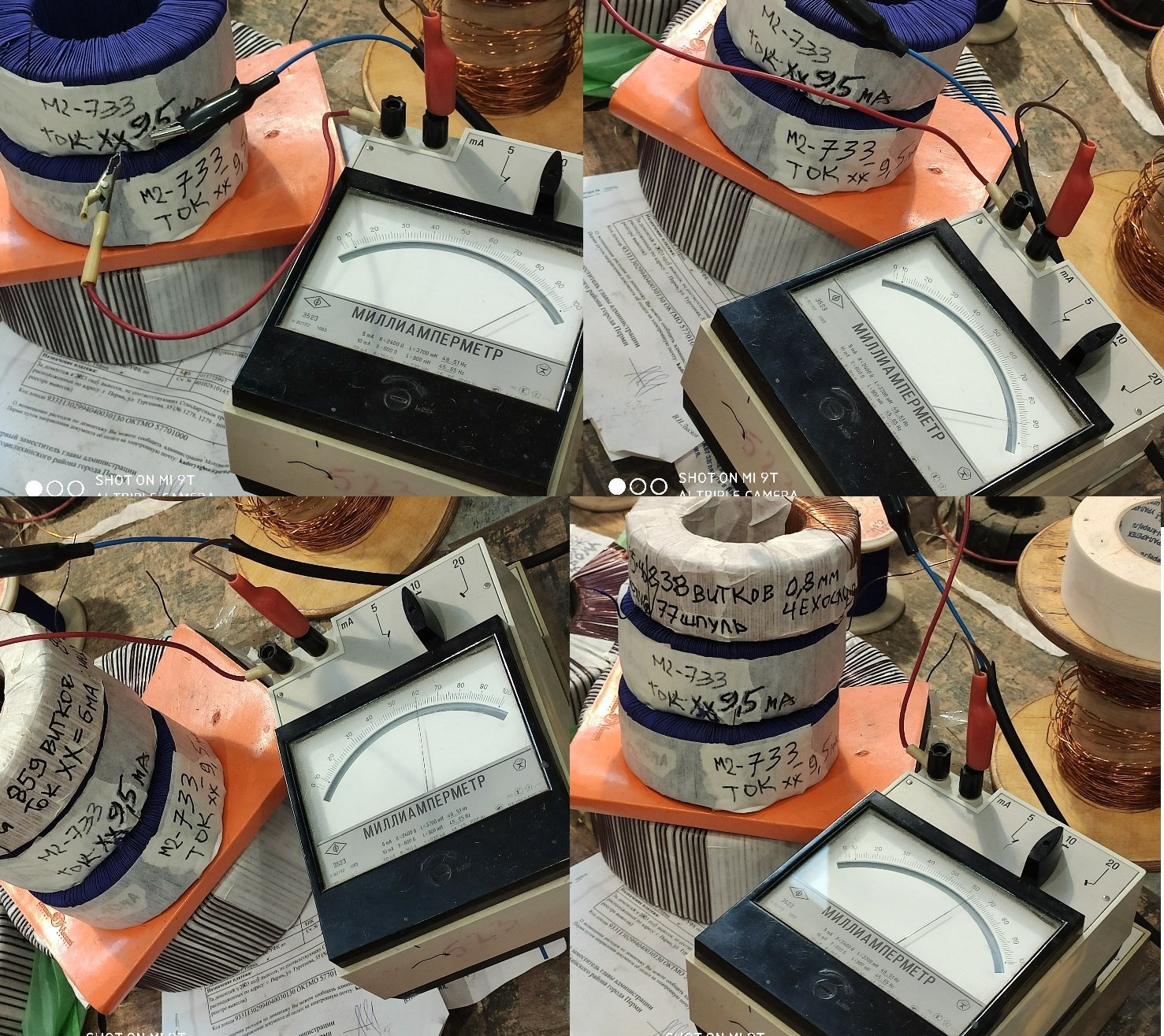

Отчасти вот маленькая лабораторная о том как на этом железе по грейду и размеру, индукция влияет на ток холостого хода

733 витка=1.5 Тл - ток хх 9 мА (продублировал на 2 штуках)

810 витков=1.35 Тл -ток хх 7.5 мА

838 витков=1.3 Тл -ток хх 6.3 мА

859 витков=1.25 Тл -ток хх 6 мА

Имеет ли смысл на нем опускаться ниже 1.2 Тл ?


  • Like (+1) 2
  • Thanks (+1) 1
немой Proficient

немой

Posted
Posted
6 часов назад, Михаил К. сказал:

Отчасти вот маленькая лабораторная о том как на этом железе по грейду и размеру, индукция влияет на ток холостого хода

Дело осталось за не многим ... узнать на какой индукции кривая выходить на горб насыщения ...:smile-33:
