13 минут назад, ЕW2FJ сказал:

В схеме ведь нет средней точки в обмотках.  Земля и +150В подаётся на середину нити накала.

А, вот ведь точно так! Вы правы. Куда смотрел в спешке..... трезвый....

  • Like (+1) 1
  • Replies 210
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Пробный пуск состоялся, играет.

Agats
Agats

доброго времени суток всем,  получил я посылку от кружка ОТЛ под руководством Станислава.  Большой трансформаторик анодно - накально - смещённый :) для переделки блок питания Синклера-Петерсона на 652

Stan Marsh
Stan Marsh

Между делом собирается очередной СиП.

Posted Images

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
5 часов назад, Meshochnik сказал:

А, вот ведь точно так!

Вы собираете OTL по этой схеме?

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
50 минут назад, Meshochnik сказал:

точно так

Я чуть изменил схему БП после первого испытания. Если хотите, могу рассказать.

Meshochnik Local

Meshochnik

Posted
Posted

Конечно!, опыт построения и испытания всегда интересен. Для себя я перевёл статью и немного инфы с сайта https://www.diyaudio.com почитал. В соответствующей ветке пользователи повторяли, есть измерения и рекомендации. Сам остановился на оригинальной схеме. Как получилось у Вас?

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted

В блоке питания я поставил 2 отдельных моста на + и - 150вольт. В оригинальной схеме происходит взаимное влияние по + и - .

+146вольт и - 430вольт получил от отдельного  тр-ра.

Meshochnik Local

Meshochnik

Posted
Posted
30 минут назад, ЕW2FJ сказал:

В блоке питания я поставил 2 отдельных моста на + и - 150вольт. В оригинальной схеме происходит взаимное влияние по + и - .

+146вольт и - 430вольт получил от отдельного  тр-ра.

Понятно. А как взаимное влияние сказывается?

И ещё: - почему +150В между нитями? Судя по схеме НТ4 (-150В), да и на искусственную точку EF86 идёт НТ3 - это -450В, (в нашем случаи -430В). Или в схеме опять ошибка?

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
38 минут назад, Meshochnik сказал:

А как взаимное влияние сказывается?

Нарушается их равенство. Давно это делал (2014год), вроде бы при регулировке тока 6С33С-В менялся + и - . Долго возился, пока не разделил.

У меня на схеме на нити V5 идёт -150В. Чем не нравится -430В. на НТ3?

  • 2 weeks later...
Meshochnik Local

Meshochnik

Posted
Posted

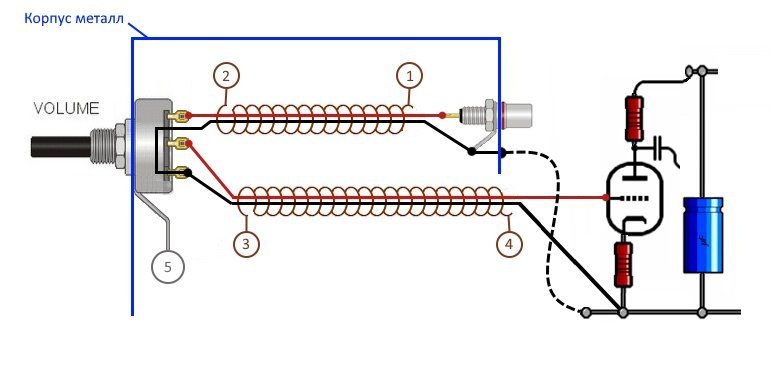

Вопрос по заземлению экрана сигнальных проводов (см. рис.). Чтобы не генерировать лишние шумовые напряжения и не создавать всякие непотребности, экран должен быть заземлён только с одной стороны. Но в разных книжках и применении по разному. На родных просторах, экран землят в катодах, иностранные специалисты заземляют у входных раз'ёмов. Туда же подключают  общую шину.

Ваши рекомендации? Для удобства точки 1,2,3,4.

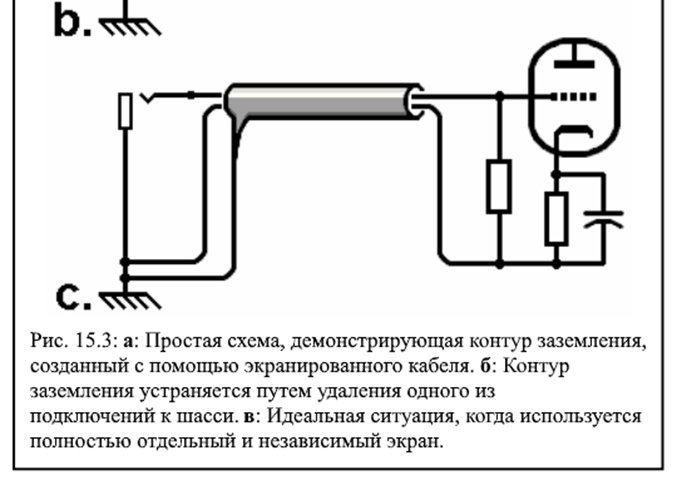

Первая картинка с красненькими МЛТ 50-х моя. Вторая картинка из книжки написанной английскими буквами  "___ ?____" (глава 15"Заземление") предоставленная ВАА (если не ошибаюсь), за что спасибо.
