В том виде как  на фото - работать будет, со многими оговорками. На десятке ламп - только как средство оповещения о воздушной тревоге!:smile-07:

  • Like (+1) 1
Posted
5 минут назад, Климентий сказал:

Кривая схема... :-)

Разумеется. И Футтерман кривой, только цирклотрон является полноценным двухтактным усилителем.



10 минут назад, Климентий сказал:

Не стоит потраченных сил?

Тут уж каждый сам решает.

Posted
18 минут назад, Rezvoy сказал:

В том виде как  на фото - работать будет, со многими оговорками. На десятке ламп - только как средство оповещения о воздушной тревоге!:smile-07:

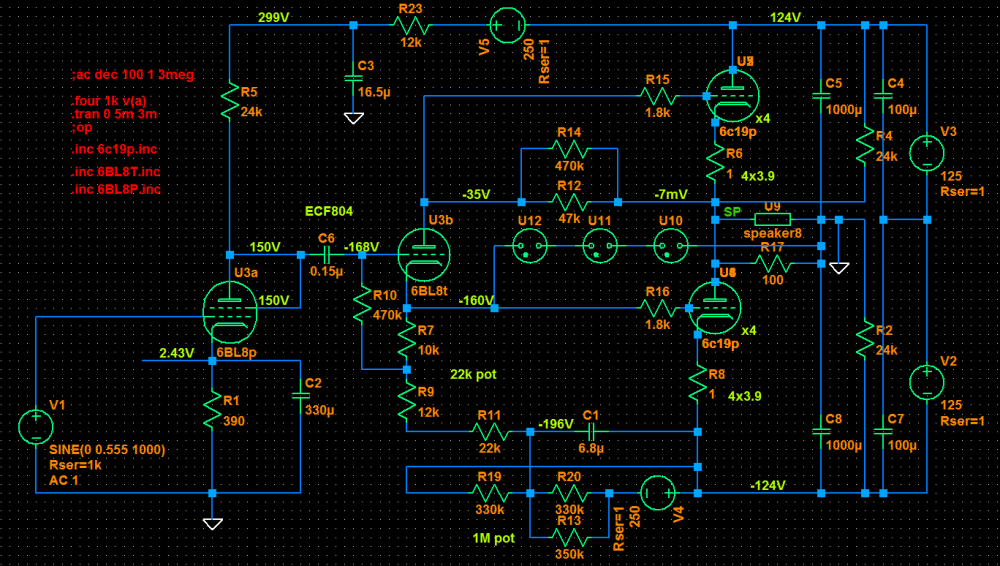

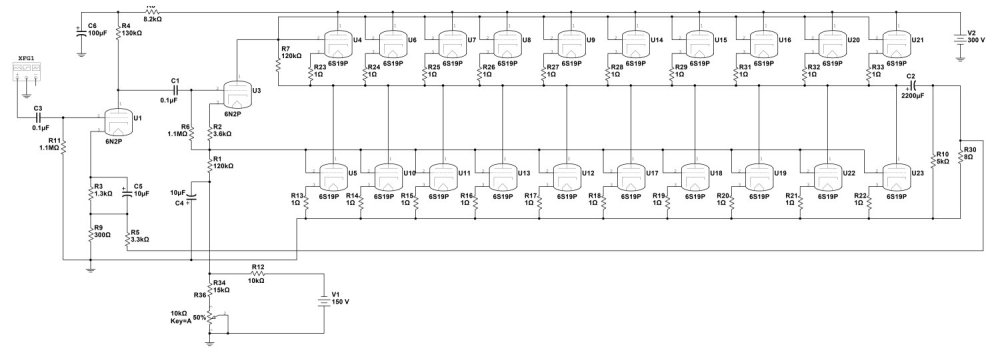

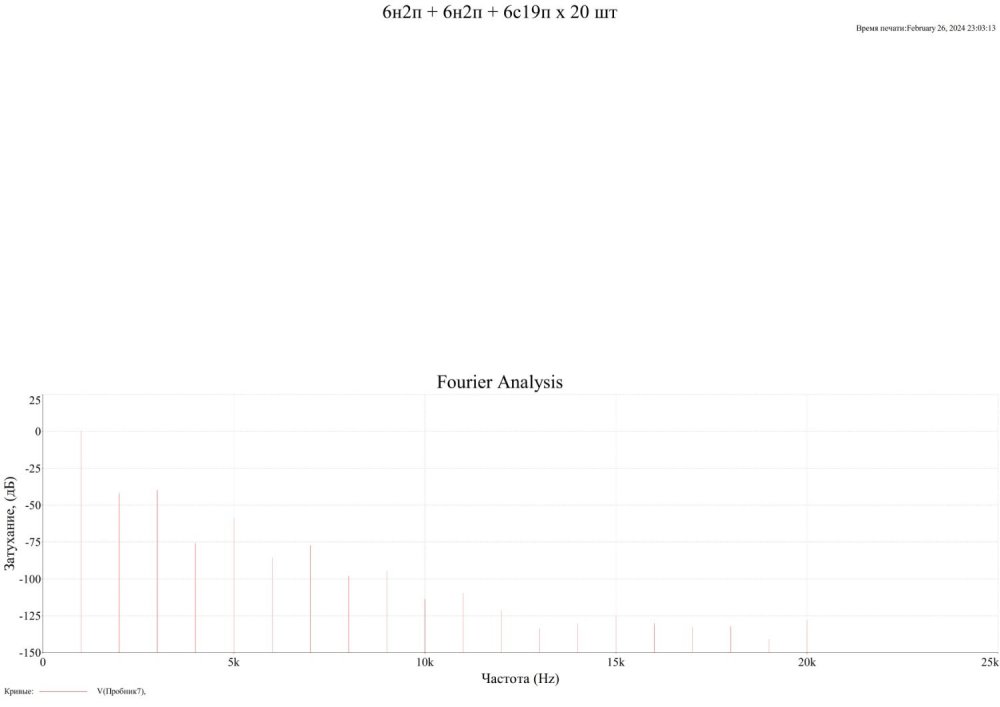

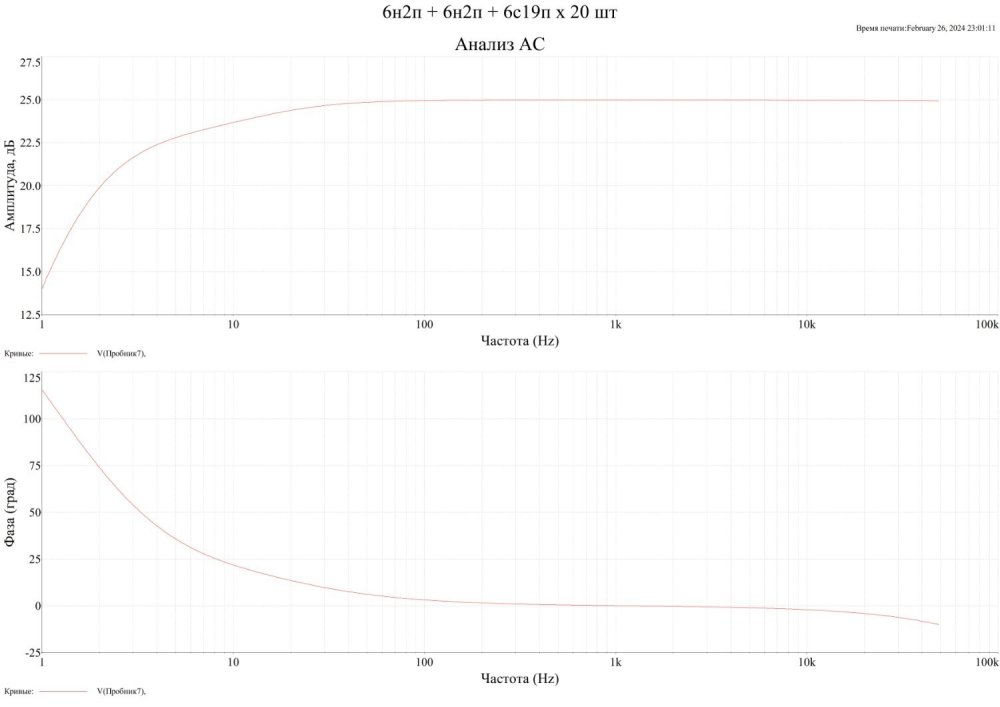

А что не так в схеме? Схему в симуляторе детально моделировал... К основным параметрам претензии нет... АЧХ, гармоники... https://vk.com/wall533610235_220



Posted
В 09.06.2022 в 00:15, Meshochnik сказал:

Вооот- воот, две недели прослушивания макета, привели меня к такому-же утверждению. И это настолько натурально-шикарноре прослушивание, что я уже ни сколько не сомневась в данной концепции. Комплектую второй канал, наверное , я уже становлюсь адептом данног звука. Спасибо Станиславу и Улдысу.

Как ваш макет? В готовый итоговый вариант перерасли? Поделитесь впечатлениями...

Posted

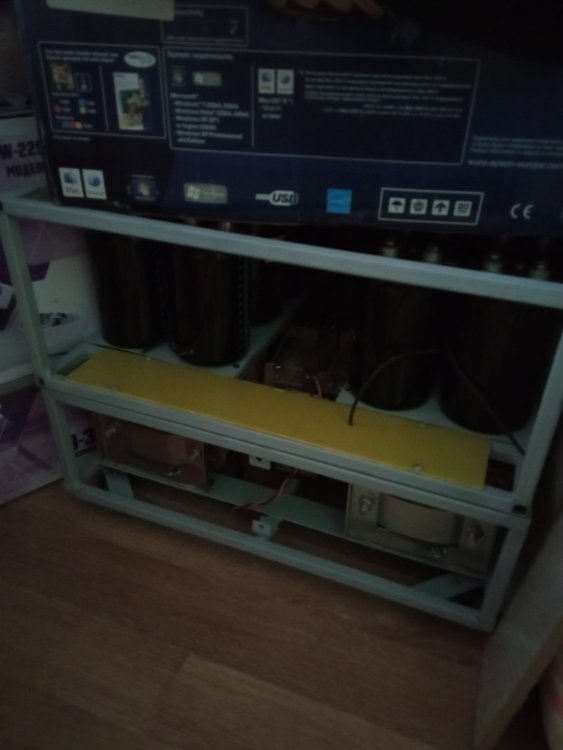

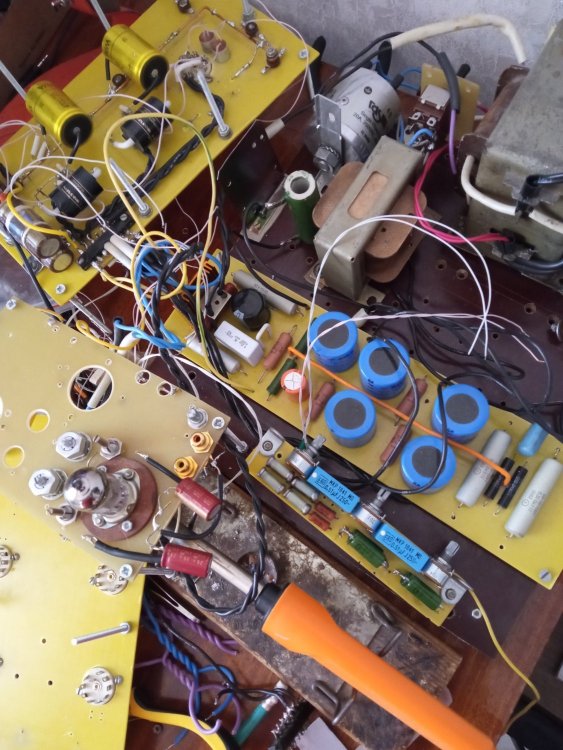

Климентий приветствую! Скомплектовал полностью весь конструктор. Наверное, уже-бы и запустил но, попал в эпидемию в больницу, пока восстанавливался почти год прошёл. Чтобы не ворочать пока тяжести экспериментирую с ушником - так и так пред. к OTL мастерить, так как 6Н9С в одну дудку не вытягивает, усиление нужно за 40-50.... Сейчас SRPP Моргана Джонса для 250 Ом ушей даёт не плохой вариант. Доделаю ремонт во второй комнате и продолжу, пока вот, текстуры на фото:



Posted
2 часа назад, Климентий сказал:

А что не так в схеме? Схему в симуляторе детально моделировал... К основным параметрам претензии нет... АЧХ, гармоники... https://vk.com/wall533610235_220



Вы шутите? Какая входная ёмкость у десятка ламп будет? 6Н8С явно не справится даже на хайфай.

И, если я правильно разглядел, у вас почти 14 Вт на лампу и нет выравнивающих резисторов в катодах. Это непрофессионально.

Posted
2 минуты назад, Stan Marsh сказал:

Там 6Н9С. Я интересовался, видит ли симулятор ëмкость. Говорят, учитывает.

Я разглядел вторую как 6N8S. Может симулятор и учитывает, но мой опыт говорит - ёмкость будет большая.

Posted

Чтоб мои слова про "кривость" не казались злобным наветом, обращу внимание на очевидное: предоконечным каскадом тут является фазоинвертор с разделённой нагрузкой, его анодный резистор подключён к точке соединения анода нижней лампы к катоду верхней( к средней точке, так сказать). Только в таком варианте напряжение раскачки верхнего плеча оконечного каскада будет поступать между катодом и сеткой, как и в нижнем плече. И совершенно очевидно, что таким образом ФИ "питается" от этой средней точки, то есть грузит одно плечо. Чем больше ток покоя ФИ, тем сильнее разбалансировка оконечного каскада.

Posted

Вот если взять два таких усилителя, и парафазно их раскачивать, то будет интересней. Линейно, и нагрузку можно включить между выходами, без конденсатора. Так:




У того же Крылова:

МОСТ КРЫЛОВ.gif



Ясное дело, резистор R20 можно убрать, и перейти на фиксированное смещение как и в обсуждаемой схеме. Хотя, разумеется, разбаланс моста будет больше.

Posted

Изначально было так. Первый каскад не рассматривваем вообще. Усиление второго каскада велико и позволяет(нужно) ввести ООС  для уменьшения выходного сопротивления усилителя, фазоинвертор имеет 100% ООС , его выходное сопротивление - 1/S, при S=1 Rout=1k , что позволяет применить в плече до 10 и более ламп 6С19П в параллельном вкл.


Второй каскад должен быть такой а не как на схеме


ООС в этом усилителе - обязательна, поскольку верхняя лампа оконечного каскада - катодный повторитель, нижняя - с общ катодом и нужно компенсировать разбаланс сигнала по амплитуде, что и сделано в данной схеме.

Поэтому разумнее применять  при 5-10....

В итоге получаем схему...


или точнее вот так






при максимальной мощности 20 Вт на 8 Ом.

Posted
37 минут назад, Климентий сказал:

Усиление второго каскада велико и позволяет(нужно) ввести ООС

Усиление каскада на 6Н9С в районе полтинника, ФИРН не усиливает, то есть запаса на ООС нет. Надо добавлять каскад. Получается так: первый каскад ОК, второй аналогичный с ООС, потом ФИРН. Нормально.

Posted

Я фигею! 6с19п в родном включении в стабилизаторе с нагрузкой в катоде требует при параллельно Ом включении резистор в катоде и уменьшений ты мощности рассеяния! В Кацнельсона хоть заглядывайте иногда.  В ТУ иногда дело писали…



Posted
18 часов назад, Meshochnik сказал:

Климентий приветствую! Скомплектовал полностью весь конструктор. Наверное, уже-бы и запустил но, попал в эпидемию в больницу, пока восстанавливался почти год прошёл. Чтобы не ворочать пока тяжести экспериментирую с ушником - так и так пред. к OTL мастерить, так как 6Н9С в одну дудку не вытягивает, усиление нужно за 40-50.... Сейчас SRPP Моргана Джонса для 250 Ом ушей даёт не плохой вариант. Доделаю ремонт во второй комнате и продолжу, пока вот, текстуры на фото:



А можно посмотреть вашу итоговую схему по которой вы собирали макет?

Posted

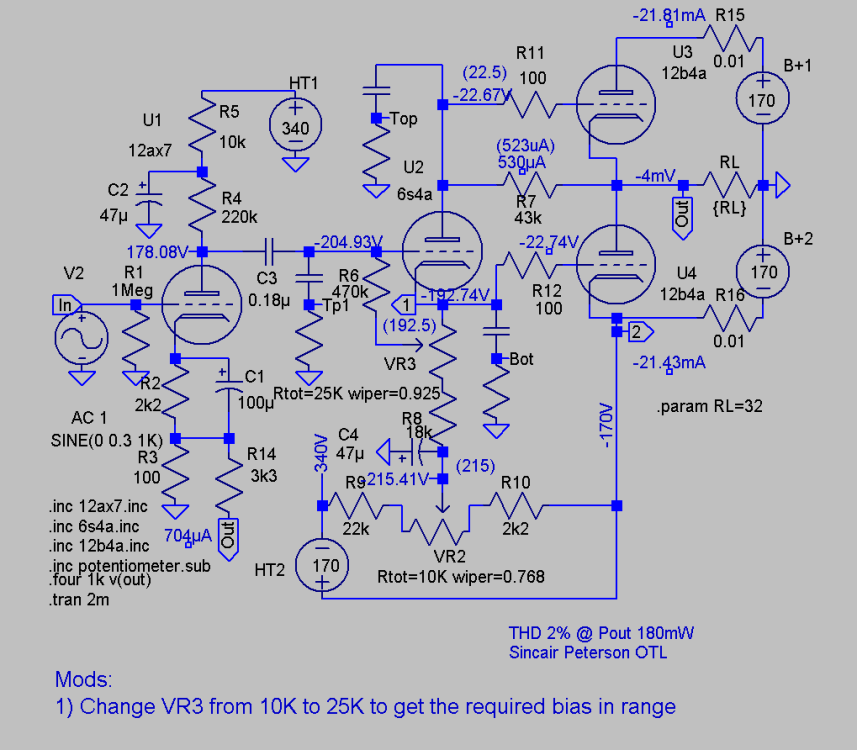

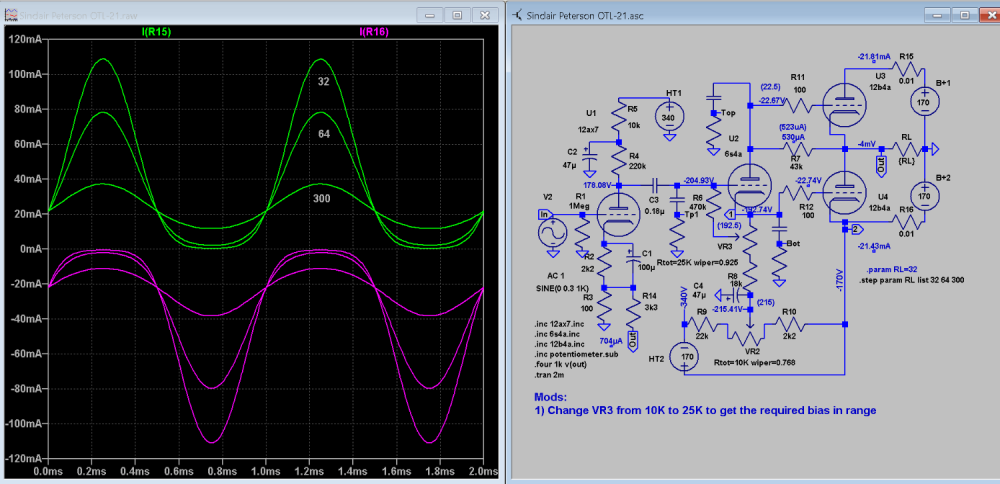

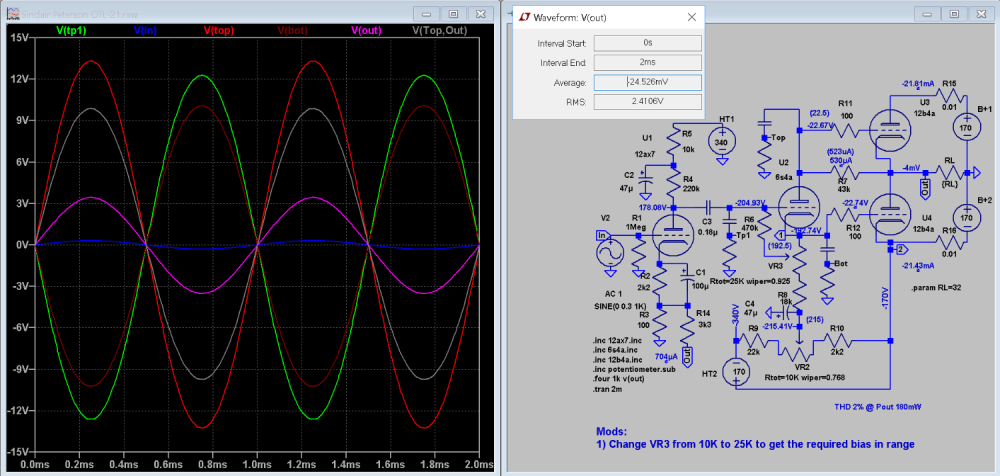

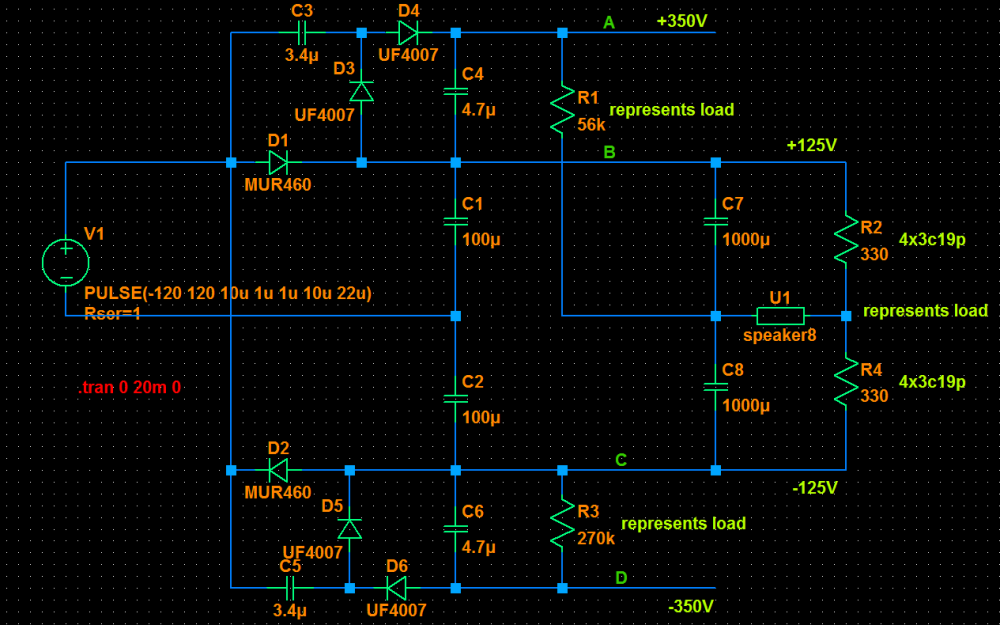

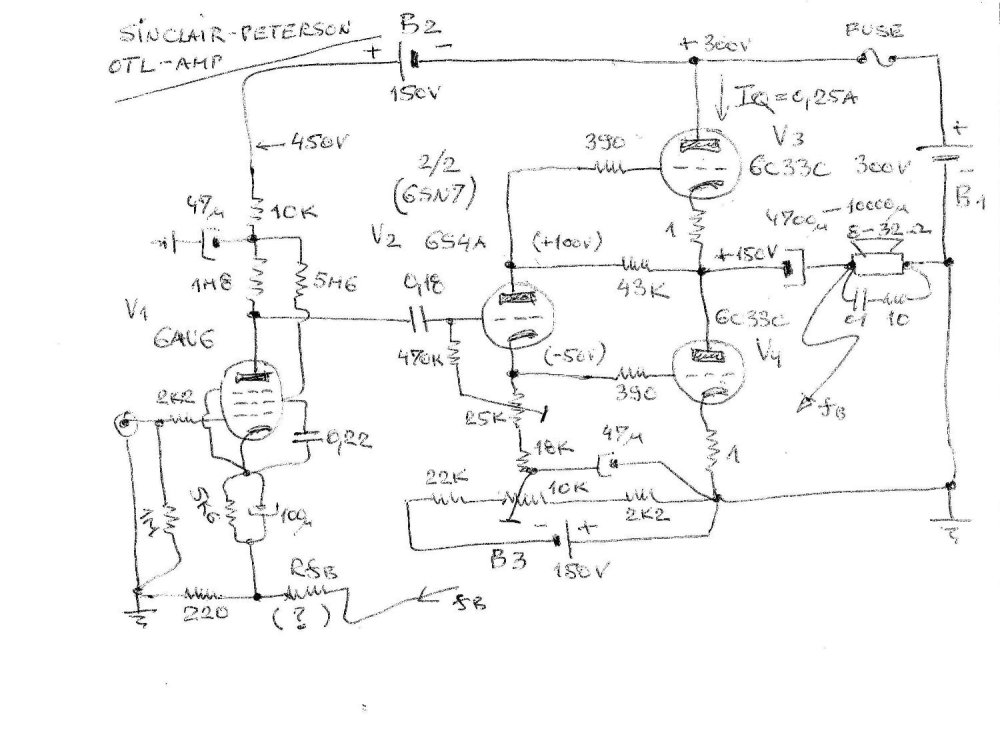

Во всех схемах тут рассмотренных, напряжение центральной точки между верхней и нижней выходной лампой указано 1/2 (150в) от напряжения питания (300в). В симуляторе как только схему не гонял...всегда огромный перекос между верхним и нижним этажем... или симулятор врет или схемы рисовали с потолка :-)

Posted
3 часа назад, Климентий сказал:

всегда огромный перекос

Уж поверь мне, в реальной схеме всё устанавливается с точностью до вольта. Рулится подземным минусом и резистором автосмещения.

Posted

Интересное заметил... Если схему моделируют с одной или двумя парами выходных ламп то схема балансируется и даже амплитуды на выходе фи равные получаются. Но если добавляю каскады на выходе до 20 ламп то перекашивает схему конкретно... И никак не выправляется...

Posted
8 минут назад, Климентий сказал:

И никак не выправляется...

Ну, значит пора перестать молиться на симулятор, и тогда сразу всё получится.:smile-11: А то так недалеко и до депрессии: у всех получается, а тут - нет.:smile-03:
