ЛБП для компьютера

Normann

By Normann
in Power supply

 Share

Recommended Posts

Normann Local

Normann

Posted
Posted

Исходные данные - имеется ноут Thinkpad E330, который является основным цифровым транспортом. Питание 20В 4,5А (указано на штатном БП). Реальный ток не измерял. Задача - собрать для него максимально простой ЛБП (в лучших традициях минимализма - пуризма) с акцентом на применение в аудио. Вопрос: так ли необходима стабилизация (например а-ля Тедди Пардо, параллельные стабы) или ток потребления не сильно гуляет и можно обойтись обычной RC, LC фильтрацией?

Личный практический опыт приветствуется!

BAA Master

BAA

Posted
Posted

Внутри все равно импульсные источники питания. Какой сигнал идет от НБ? цифровой/аналоговый гальвано развязяный или нет.
Скорее всего внешнее питание привязяно к напряжению батареи, а потом все одно 20 => 12 => 5 и так далее.
Фильтр помех и экранирование первички и или вторички и раздельная намотка перв и втор вполне разумны.
Стабилизация по вкусу.

  • Like (+1) 3
Normann Local

Normann

Posted
  • Author
Posted
14 минут назад, BAA сказал:

Внутри все равно импульсные источники питания. Какой сигнал идет от НБ? цифровой/аналоговый гальвано развязяный или нет.
Скорее всего внешнее питание привязяно к напряжению батареи, а потом все одно 20 => 12 => 5 и так далее.
Фильтр помех и экранирование первички и или вторички и раздельная намотка перв и втор вполне разумны.
Стабилизация по вкусу.

Внутри конечно преобразователи, но внешний основной импульсный БП всё равно шумит сильно и это плохо. Стационарные РС потому и отмёл сразу после разных тестов и экспериментов - звучат неприемлемо в сравнении именно с этим ноутом, даже со штатным БП.

Батарея 11.1В, но сейчас работаю без неё, только на внешнем БП.

Конструктивно предполагал такую структуру: фильтр - тор понижающий - мост - RCLC фильтр.

Гальваноразвязка полная нужна, т.к. ДАК и усиление у меня бестрансформаторные со сквозной N.

Сигнал снимаю по USB.



vs music Local

vs music

Posted
Posted
18 минут назад, Normann сказал:

Конструктивно предполагал такую структуру: фильтр - тор понижающий - мост - RCLC фильтр.

Стабилизатор понадобится . Иначе выходное напряжение после фильтра будет меняться ( и в большую сторону тоже ) - потребляемый ток у ноута меняется . А микросхемы импульсных стабов внутри ноута работают в довольно напряжном температурном режиме - в том числе из-за плотной компоновки в ноутах . Увеличение напряжения  на питающем  входе  ноута даже на 2-3 вольта   - ещё усугубит эту ситуацию . И  сооружать внешний  линейный БП со стабилизатором на 4-5 А - ну это и габариты , и нагрев , и шумы ( при применении вентиляторов для обдува )

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Конечно нужен. Штатный ИБП стабилизирует и очень тщательно.

Сергей, как я понимаю это отдельный блок?

Минимализм не получится.

 Можно как попроще с силовухой  линейной, типа 1083.. имхо.

Normann Local

Normann

Posted
  • Author
Posted

Да, блок отдельный. Габариты без ограничений. Усложнять не хотелось бы. Потребляемый ток и пределы его изменения измерю на всякий случай, для понимания. Вопрос, насколько я понял, сейчас упирается в целесообразность/необходимость стабилизации. Подойдём с другой стороны. А если уронить 3-4В на проволочном балластном резисторе и использовать параллельный стаб, если без него вообще никак? Охлаждение только пассивное, без вариантов.

vs music Local

vs music

Posted
Posted
9 часов назад, Normann сказал:

Пардо делает так:

http://www.acoustica.org.uk/t/teddyreg.html

и так: http://www.acoustica.org.uk/t/teddyreg2.html

Аудиофилы тащатся, но я же не аудиофил, а анти-аудиофил! )))

Для питания одного из своих фоно-корректоров я делал стабилизатор по схеме Тедди Пардо - Teddy Reg . Это был эксперимент , и стабилизатор  работает нормально . Но могу сказать , что этот фоно-корректор ( на полевиках и с пассивной RIAA ) и от других ( более простых ) стабилизаторов работает ничем не хуже - проверял это . И схема Teddy Reg предполагает более высокое падение между входным и выходным напряжениями . Для питания корректора это не принципиально , а вот для питания нагрузки в несколько ампер - это будет дополнительный нагрев элементов стабилизатора .


BAA Master

BAA

Posted
Posted

Граждане хорошие. Надо 100 Ватт. Имеем сеть -15/+10% плюс вольта 3 на проходной (элемент). Итого 23 вольта после выпрямителя при низкой сети.
Плюс вольт на диодах. При +25% имеем 30В -1В  на выпрямитель итого 29В и 4.5 А, то есть 9В*4,5А= 40Вт. Без обдува будет совсем скучно. Можно взять
90...120 мм охладитель (известный у продаванов как кулер) от проца. У НБ тоже вентиляторы есть! Скорее всего мощность будет меньше.
Как ТС заметил: главное - помехи. Надо минимум 1 экран между перв и вторичкой или 2 как в медицинских трансах. Но последние обычно 1:1. Плюс фильтр, ничего не изобретаем, берем готовый. Все в железный ящик, для экранирования. Трансу свой экран.

  • Like (+1) 2
Кружка Local

Кружка

Posted
Posted
В 26.03.2023 в 16:28, ДимДимыч сказал:

типа 1083.. имхо.

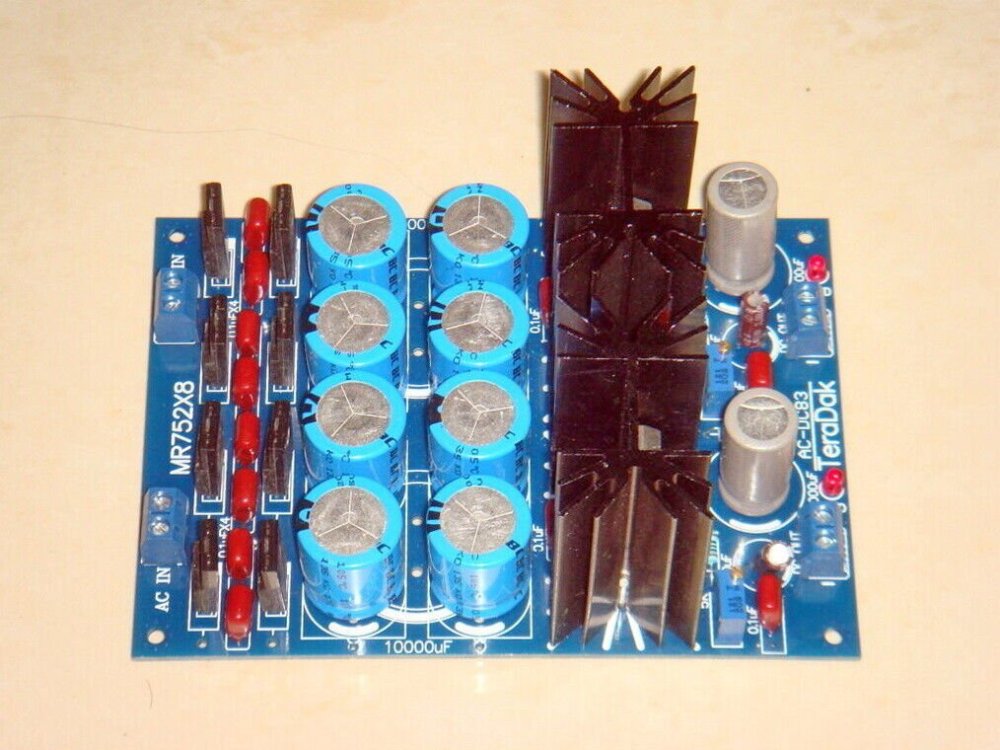

Брал на еВау вот такие готовые сборки. MacBook Pro 17_ти дюймовый тянет стабильно.

Родной БП у него 17в/85Вт, если память не изменяет.


  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

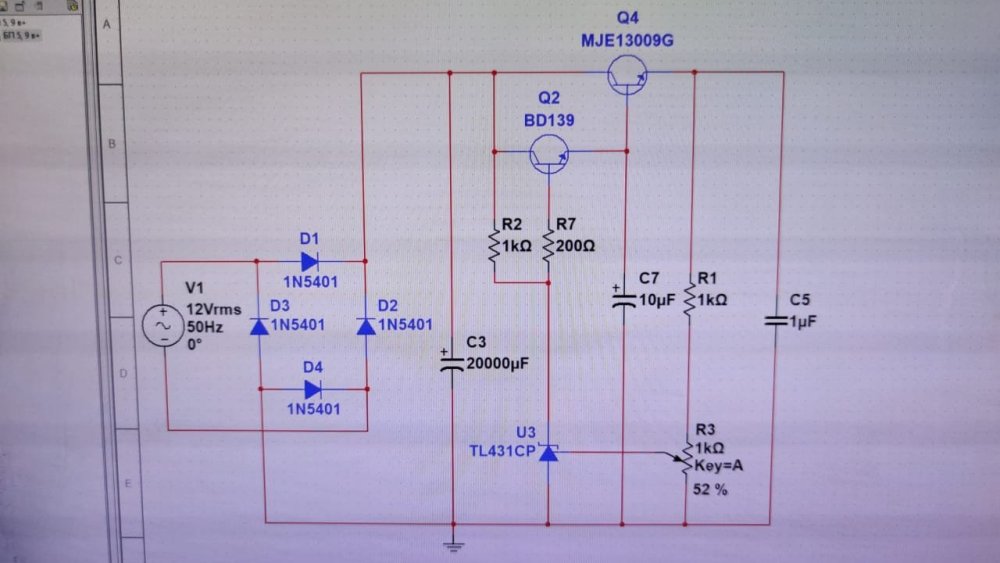

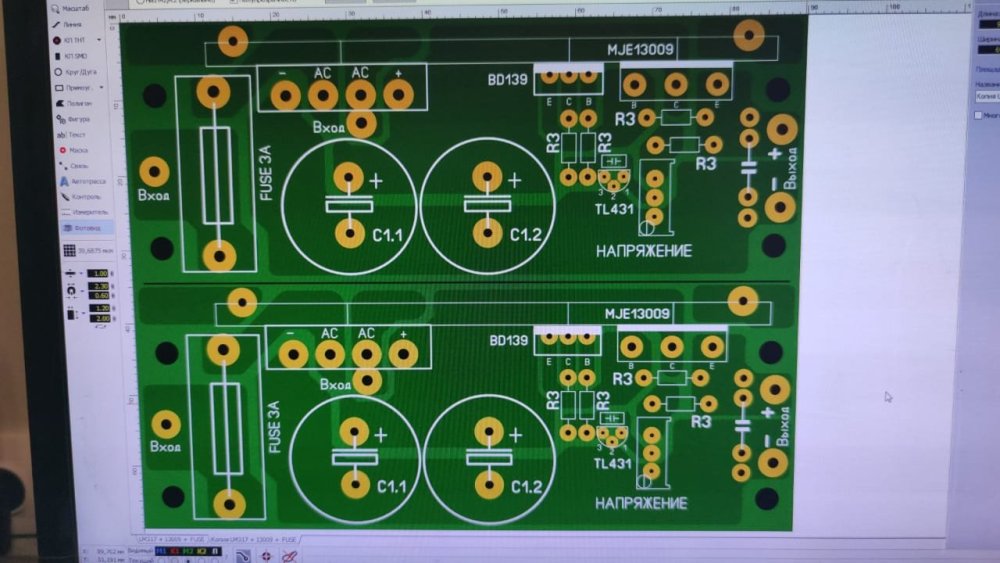

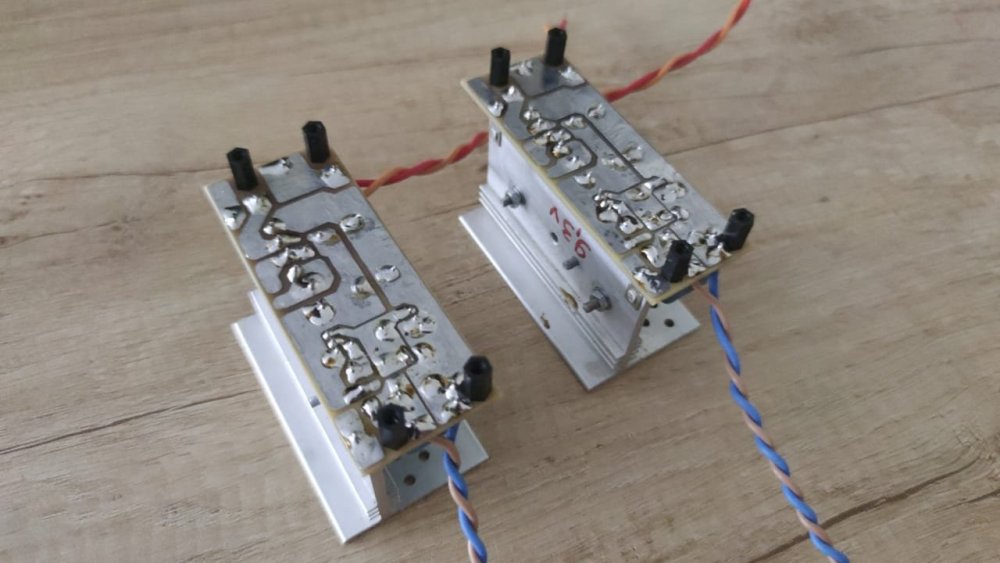

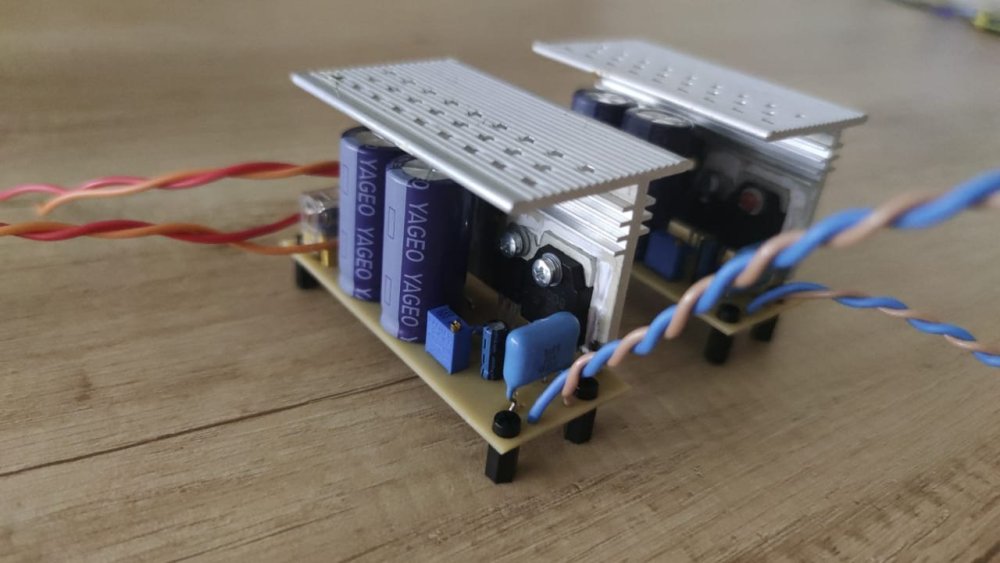

У себя запитал компы отдельно, а для аналоговых дивайсов: взял фильтр от могучего кофейника, после него 4 м проводоа ПВС 3х2,5 и навесил 8 розеток, малошумящее запитываю оттуда, свежесобранный МС корректор не шумит теперь вовсе, а в ЦАПе полная гальваническая развязка USB и цифровой части от аналоговой, поэтому компы и Малины с ИБП на звучание влияния не оказывают.

  • 2 weeks later...
