РР без ФИ

Stan Marsh

By Stan Marsh
in Valve

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted

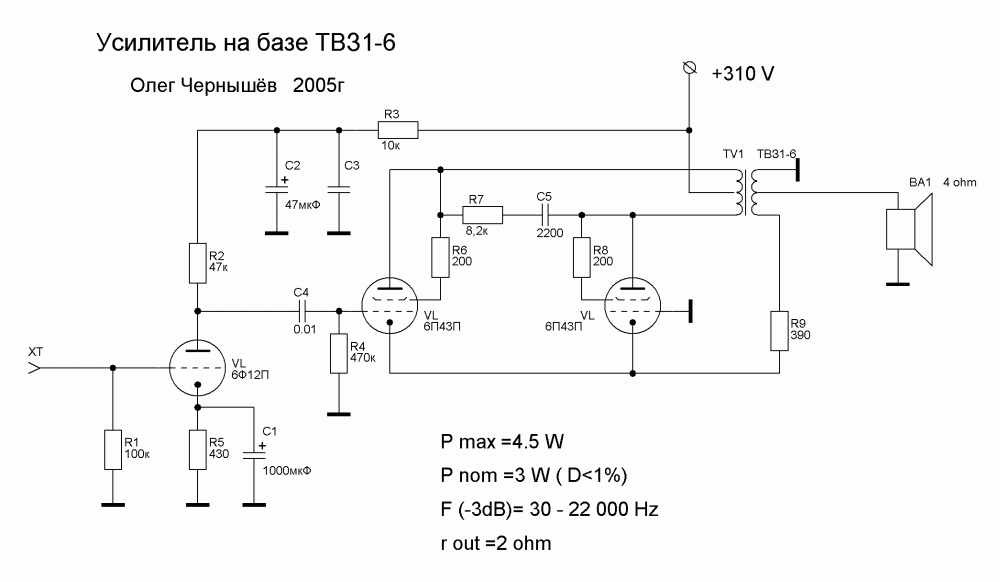

Не думаю, что нужны пояснения, но на всякий случай: сигнал предварительного каскада усиливается верхней лампой, на её аноде он повёрнут на 180 градусов и через разделительный конденсатор и переменный резистор поступает на сетку нижней лампы. Переменным резистором регулируется его величина. В крайнем положении имеем SE с компенсацией подмагничивания ТВЗ противотоком нижней лампы. В некотором среднем - РР.



  • Like (+1) 2
Guest Zampotech

Guest Zampotech

Posted
Posted

Прекрасный усилитель для ортодоксальных аудиофилистов

Тумблеры "Вкл", Вкл анод", "Триод-Пентод",тут еще регулятор глубины "SE-PP"

Полный набор для совершения ритуала

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
15 минут назад, Agats сказал:

Интересно, а в Синклере и цирклотроне такое возможно?

В цирклотроне нет, да и Синклер перестанет быть Синклером, тут же нет ФИ как отдельного звена. Насчёт OTLa в такой стилистике можно подумать. Но тоже вряд ли.

CHEL_EV Proficient

CHEL_EV

Posted
Posted

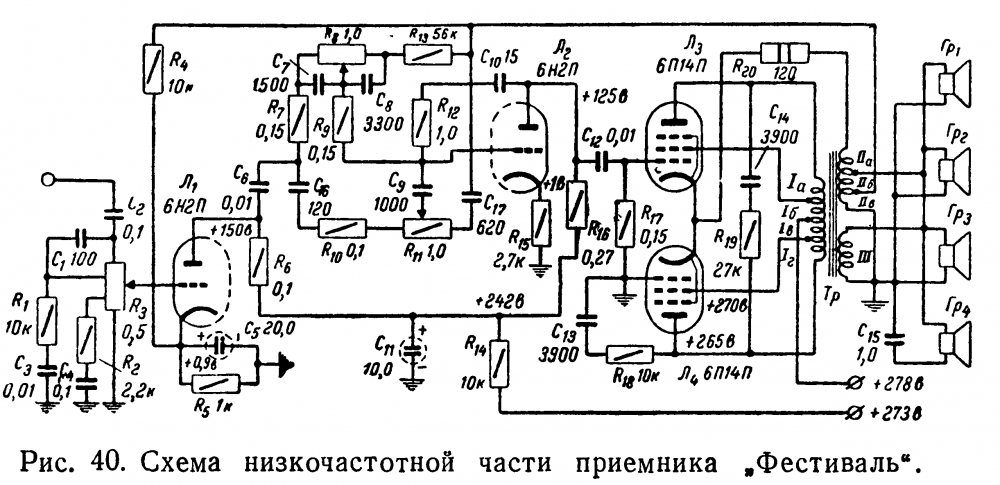

А чем по звуку плох селфсплиттер?

У меня в гибриде он в драйвере стоит на 6Н23П-ЕВ (PCC88), мне нравится. Предварительный 6Б8С в триоде

Стоит ли попробовать переделать на эту схему?

CHEL_EV Proficient

CHEL_EV

Posted
Posted

У меня по такой схеме и собрано. Классический селфсплиттер. Интересно чем лучше схема топика. Усилением, да, а чем ещё?

  • 6 months later...
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 минуту назад, Russ3000 сказал:

А не проще подать сразу 2 сигнала с балансного выхода ЦАПа?

Проще. Если он есть.

  • Like (+1) 1
  • Thanks (+1) 1
Guest

Guest

Posted
Posted
58 минут назад, Russ3000 сказал:

А не проще подать сразу 2 сигнала с балансного выхода ЦАПа? И фазоинвертить ничего не нужно.

Ну да, почти каждый цап имеет -+45в для раскачки пучпула на 6с4с, к примеру.

Russ3000 Local

Russ3000

Posted
Posted

У меня скоромнее: +-17 на входе ЦАПа и 6П14П, как раз сегодня подбирал пары, в ближайшее время попробую.

Пока без ламп играло, пускал с выхода прямо на трансформатор. :)



Кстати, а чего-то я давно не видал согласующих трансформторов, последний мотвл в транзисторный приемник еще в прошлом веке, теперь не модно?

  • 4 months later...
Карта Proficient

Карта

Posted
Posted
В 04.12.2022 в 20:35, Russ3000 сказал:

А не проще подать сразу 2 сигнала с балансного выхода ЦАПа? И фазоинвертить ничего не нужно.

Проще найти плагин, реализующий фазик в звуковухе... Идея Гапонова.

"Искала я, нет его..." (Жванецкий)
