Усилитель Владимира Шушурина, 1978 номер 6

юрий робертович
 Share

Recommended Posts

Владимир Перепелкин Local

Владимир Перепелкин

Posted
Posted
16 часов назад, Сергей Ал. сказал:

Детали и режимы немного отличаются от тех, что указаны в схеме, но, по словам автора (периодически консультировался с ним) на результат это мало повлияло.

А что изменилось то? Коррекция как была рассчитана на НЧ транзисторы, так такой же и осталась. Примененные ВЧ транзисторы позволяют снизить интермодуляцию и КНИ децибел так на 20 по сравнению с прототипом. А здесь никакой разницы. Подавленные гармоники низкого порядка и бережно сохраненные высокого порядка. В результате типично транзисторный звук и очередной повод поглумиться для любителей ламп и беООСников.

BAA Master

BAA

Posted
Posted
51 minutes ago, Stan Marsh said:

Любой инженер, имеющий доступ к фондам ГПНТБ и Ленинки мог стать большим человеком. Как всем теперь стало ясно, "открытия" черпались из зарубежных источников. Впрочем, бывали и курьëзные случаи: один дядька изобрëл бифилярную намотку и ПОС, он просто не знал про учебники.

Ну, положим, в ГПНТБ на целый месяц засылали, бзик был у шефа, как счас понимаю. Про ушедших по римски, типа правда или ничего, как-то не принято...
В этом смысле Сухов больше удивляет.

RSD Veteran

RSD

Posted
Posted
6 часов назад, BAA сказал:

Серо-зеленый такой.

 Вооот! Я в таком в 80-х цирклотрончик сделал на КП-904-х.

RSD Veteran

RSD

Posted
Posted
21 минуту назад, BAA сказал:

В этом смысле Сухов больше удивляет.

Вот свежий материал вашего любимого автора. :smile-50:





Сергей Ал. Veteran

Сергей Ал.

Posted
Posted
6 часов назад, Владимир Перепелкин сказал:

В результате...

Никто и не ждал какого-то чуда. Вы ж, наверное, читали ветку по ссылке (да и в аналогичной на ldsound отметились), там чётко написано - целью было доработка собранных плат (для тех, у кого они есть).

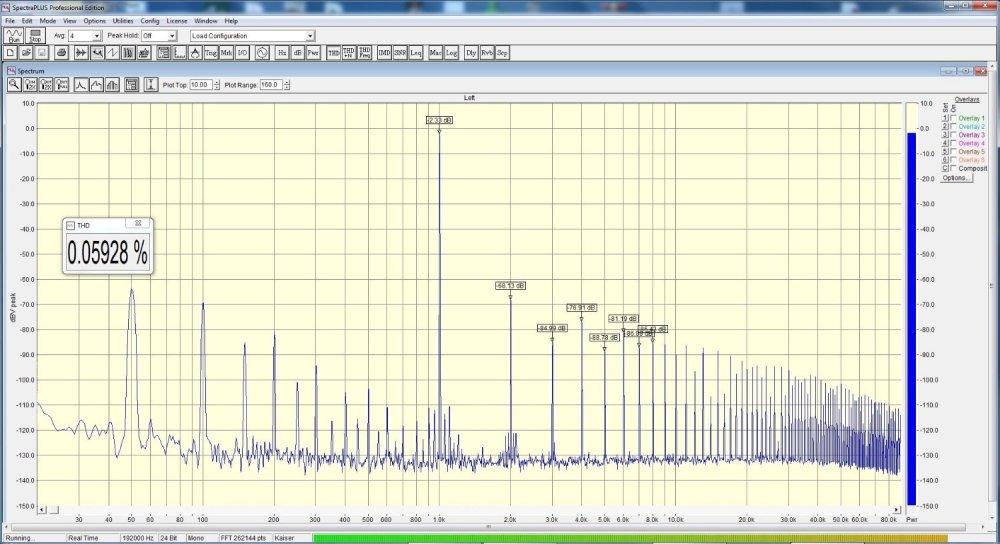

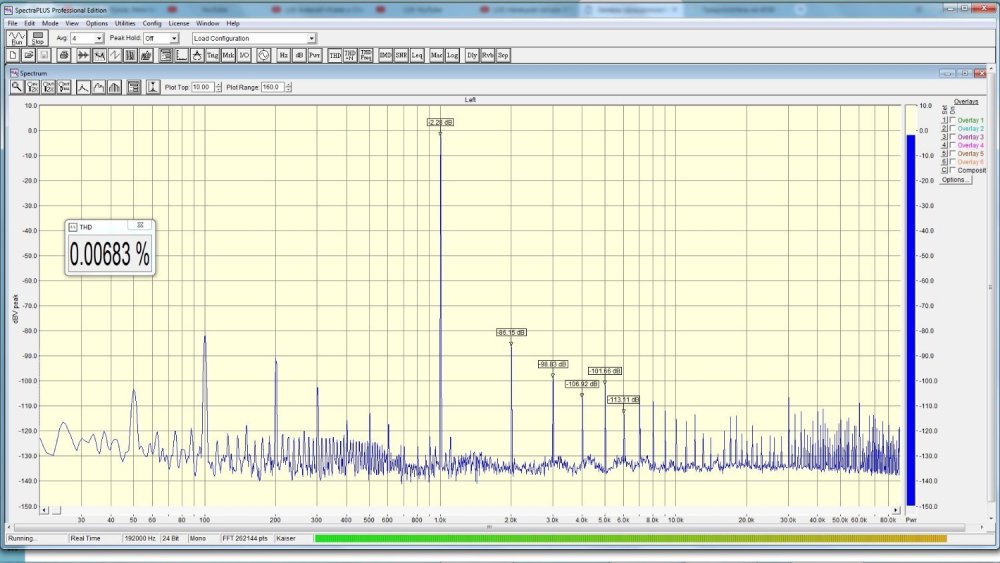

По поводу измерений - было:

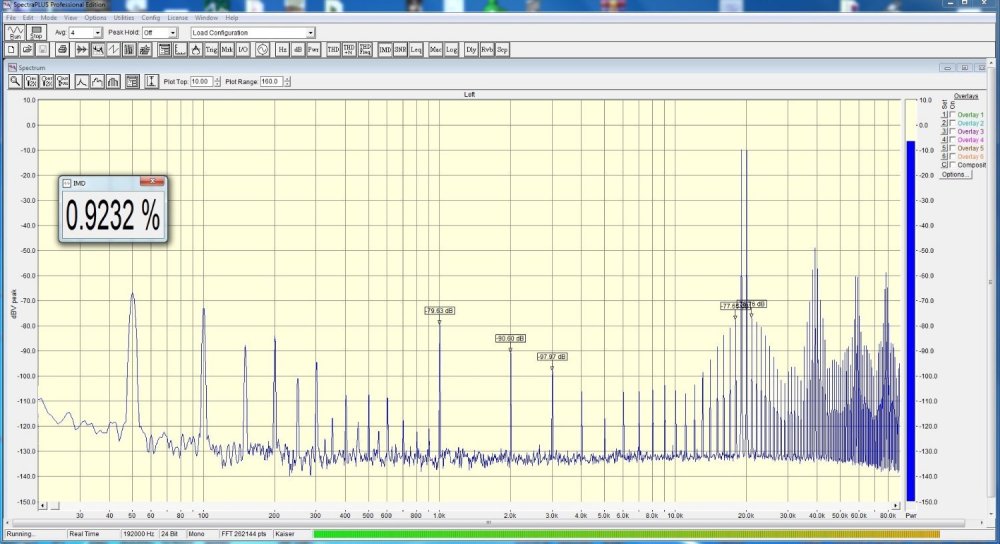

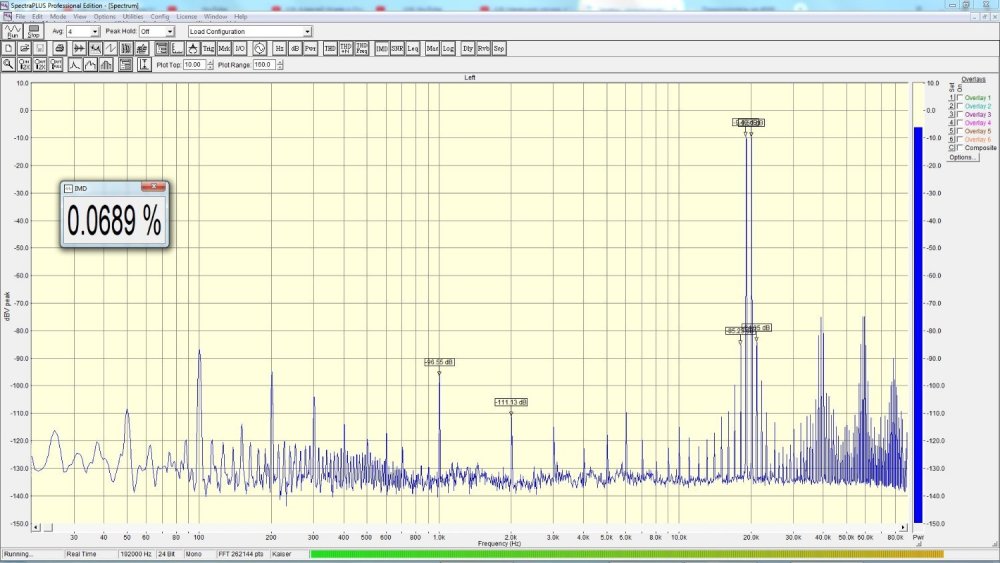

Стало:



BAA Master

BAA

Posted
Posted
27 minutes ago, RSD said:

Вот свежий материал вашего любимого автора.

Безграмотный перевод добавляет...
Надысь было, английским по белому сказано, что для ММ употребление супер-пупер
бессмысленно,
как и синтезированый нагрузочный ибо... Уровень шума определяется головкой.
Но никто не Вуди Аллен.
А техасы молодца.
И на дорожку:
сравнивать винил с мп3 это наше всё, вот вам и спектрогармма от имярека, с тем самым алиасингом и сигнальной составляющей на 25 кГц.

  • 6 months later...
Victor777 Newbie

Victor777

Posted
Posted
В 16.09.2024 в 16:58, Сергей Ал. сказал:

Захотелось поностальгировать, благо под рукой оказались собранные платы (собирал не я, свой усилитель когда-то задарил и новый владелец его быстренько сжёг). Плюс наткнулся на ветку по апгрейду https://uberidee.getbb.ru/viewtopic.php?f=25&t=180

Сегодня включил. Не скажу, что сильно удивился, но понял, что занимался не зря (да и гимнастика для мозгов никогда лишней не бывает :smile-12:). Пожалуй, продолжу (на очереди доработка БП, замена электролита на входе, диодов, добавление токового зеркала и т.д.)
