8 минут назад, Anatolii сказал:

 Вот выше они по 22 Ома, почему именно столько?"

Можно и 10 ом поставить, все зависит от мощности ТН, закон ома ни кто не отменял.

Posted

Никита Трошкин в своей статье писал о недопустимости питания накала 6С4С (6B4G, 6A3) постоянкой, и что такое допускает только 2А3.

Posted
6 часов назад, Сергей Ал. сказал:

По питанию накала - кто-нибудь пробовал реализовать совет С.Васянина (http://hiend.borda.ru/?1-23-0-00000582-000-20-0)?





С. Васянин регуляторы Колмэна упоминает, пробовал, они действительно хорошо с прямонакалами работают.

Posted

О-ох.. усердие уже начинает превозмогать рассудок )) Aleph, я так понимаю вас интересует вот эта конкретика:

- если питаем прямонакал постоянкой, то никакого подстроечника не надо. Особенно если питание сделано на источнике тока - ИМО, это самый лучший вариант, и делать ИТ с минимальным запасом на входе, чтоб напряжение "не улетело" в бескрайние дали в случае чего

- Если это 5-6,3 V то достаточно средней точки из двух резисторов, нагружающих питание накала, ну, скажем, миллиампер на 30-50

- Если это 2,5 V то заземляем отрицательный провод питания (не положительный)

- Распайку накала постоянкой делаем противоположно по каналам, и меняем лампы местами раз в квартал-полгода

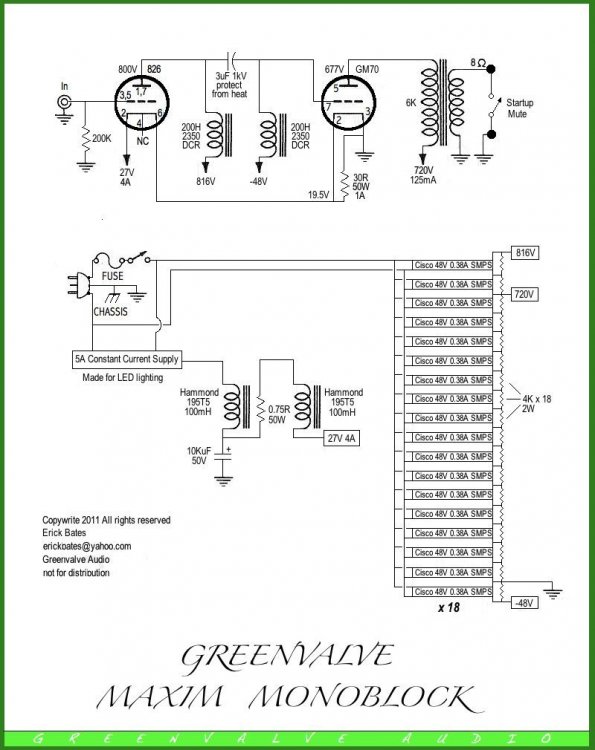

- Эта схема Greenvalve Maxim довольно сомнительна. 826-я - это правая лампа, её драйвить нужен ток, даже при 800 вольтах анодного, при положительныхпиках сигнала он будет палюбасу возникать - источник сигнала нужен практически маломощный УНЧ, скажем, не менее пары ватт. Но фото этого макета красивые, но дальше макета у них дело не зашло, по-крайней мере я не смог отыскать фото готового усилителя. Обратите внимание на замыкатель Startup Mute параллельно выходу. Из опыта работы с 826-й я знаю почему он там )) и от его наличия очевидно, что аффтар схемы не разобрался что происходит, и что с этим делать, а просто тупо поставил тумблёр (или релюху). "Схему" - ффтоппку.

  • Like (+1) 1
Posted

6.3 вольта постоянки для прямонакала делал стабилизатором 7805 с двумя кремниевыми диодами включенными между средней ногой и землей. Диоды естественно в прямом включении.

Posted

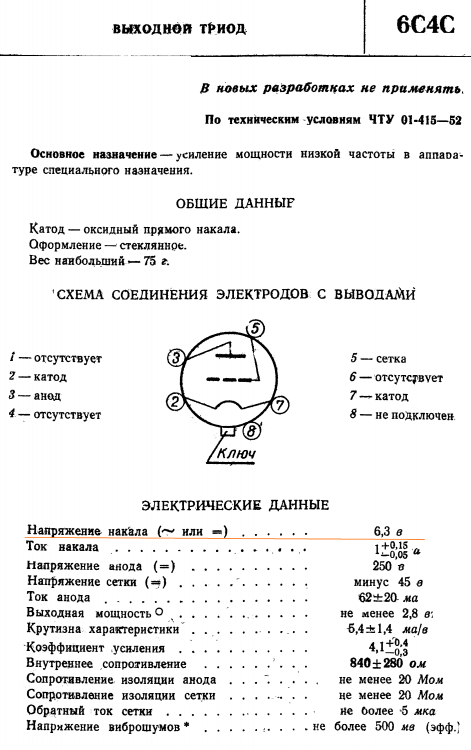

6с4с внутреннее сопр. по ТУ равно 840+/- 280 Ом, реально зависит от ее режима по току. Напр. меньше как у меня, 17 Вт, ток 62мА. Или 1,2 кОм для 45-50мА. Rа/R нагр в этих случаях сами подсчитайте... 3,5 кОм МАЛО, забудьте этот АП, еще и 2,5-3 кОм советовали.

Posted
12 минут назад, юрий робертович сказал:

еще и 2,5-3 кОм советовали.

Ставил 3.5, 5.3, 7.0, 9.3К, оставил 9.3К лучше с таким сопротивлением звучит. Режим 320в 56мА фикс.

Posted

Все верно, Юрий! Режим фикса, с 2009 года убрал в зад, 100 или 150 ком стояли в сетке, забыл, одна лампа ушла в "разнос", зимой, когда убирал на улице снег, дома не был примерно час. Лампа раскалилась докрасна, сразу выключил, думал пипец пришел... Остыла, работает(!), сделал автосмещение, и до сих пор как новая, уже ~10.000 часов. Никогда не делайте фикс для 6с4с, 50 ком по ТУ это мало, а больше низзя!

Posted (edited)



1 час назад, юрий робертович сказал:

докрасна

У меня УО186 улетала в разнос из за пробоя С в катоде, стоял ROE, у друга 300ка из за такого же конденсатора накрылась. Я от автомата в ВК давно отказался, только фикс. 6С4С была спроектирована конкретно под фикс.

Edited by Юрий_Б
  • Like (+1) 1
Posted
36 минут назад, Сергей Витальевич сказал:

РОЕ заказал 470мкф на 100В(других не нашел). Резисторы на 8Вт Ohmite проволочные в смещение.

Сергей, та это, не заказывай не чего, у меня спроси для начала ,

Может помогу, для тебя поищем, список нужных в лс кинь, сегодня выходной я , пороюсь

  • Like (+1) 1
Posted (edited)
2 часа назад, Юрий_Б сказал:

Ставил 3.5, 5.3, 7.0, 9.3К, оставил 9.3К лучше с таким сопротивлением звучит. Режим 320в 56мА фикс.

Мне больше по нраву 5,6 к для 6с4с. В аноде 360 вольт с током 49 мА при смещении 71 вольт (выдержит?). Рвых =-5,7 Вт. КНИ 0,1% выходного каскада.
На макете практически так и получается. Надо бы собирать, да нет корпуса.

Edited by RedStar
Posted
1 час назад, RedStar сказал:

Рвых =-5,7 Вт. КНИ 0,1% выходного каскада.


Это шутка. Примерно в пятьдесят раз больше.

  • Like (+1) 1
Posted (edited)

Драйвер EF12 в триоде, Ra=30k, Rk=490om, Ск= нет, Uп=320v, схемы как таковой нет, паяю всегда с головы. Панель драйвера спаяна так что можно заменить на EDD11, но для нее напряжение питания маловато. Вот у друга работает, схему ему рисовал.



Edited by Юрий_Б
Posted

А на сетке 6с4с сколко кОм, не 50 же? А это для фиксы 6с4с. В один прекрасный день может случиться тоже. В чем трудность автомата, напряжение поднять?

Я тоже с головы паяю... если надо, могу набросать, и то не всегда...

Posted

А нужно ДО 50 ком.

Сделал автомат, и забыл с 2009 года. Пять пар 6с4с еще есть. В нюансах отличаются. И драйвер тоже, 6н8с МЭЛЗ, Фотон, 6ns7. И 5ц3с и 5u4g RCA.

Пит 6с4с +340в. Питание драйвера много лет +600в от Бруски


Posted
В 25.05.2022 в 13:20, Stan Marsh сказал:
В 25.05.2022 в 11:40, RedStar сказал:

Рвых =-5,7 Вт. КНИ 0,1% выходного каскада.


Это шутка. Примерно в пятьдесят раз больше.

Какие шутки, это же при мощности минус 5,7 Вт...
