Маломощный однотактник на ГИ-3

ДимДимыч

By ДимДимыч
in Valve

 Share

Recommended Posts

  • Replies 421
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Константин
Константин

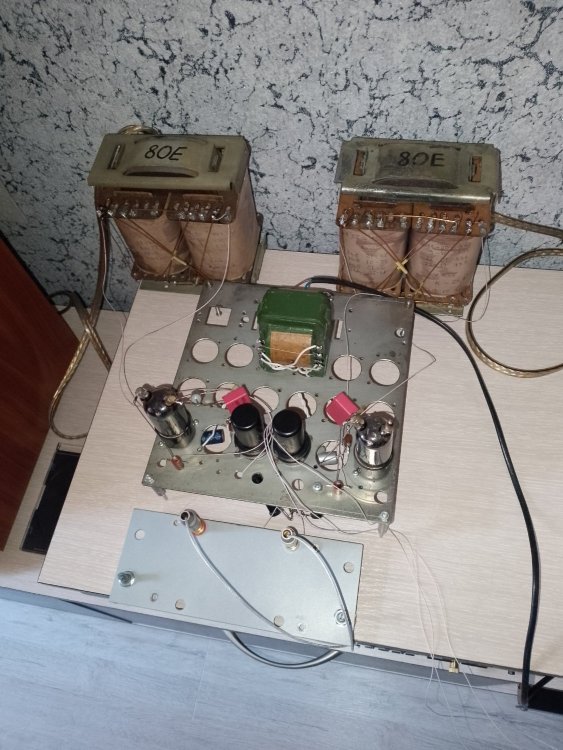

Собрал макет на дежурном полигоне, пока без входного тр-ра. Чють подфанивает на 50 Гц, емкости маловато. Первое впечатление-надо делать начистовую "в железе". Не ожидал от косвенного накала такой пода

RA4COL
RA4COL

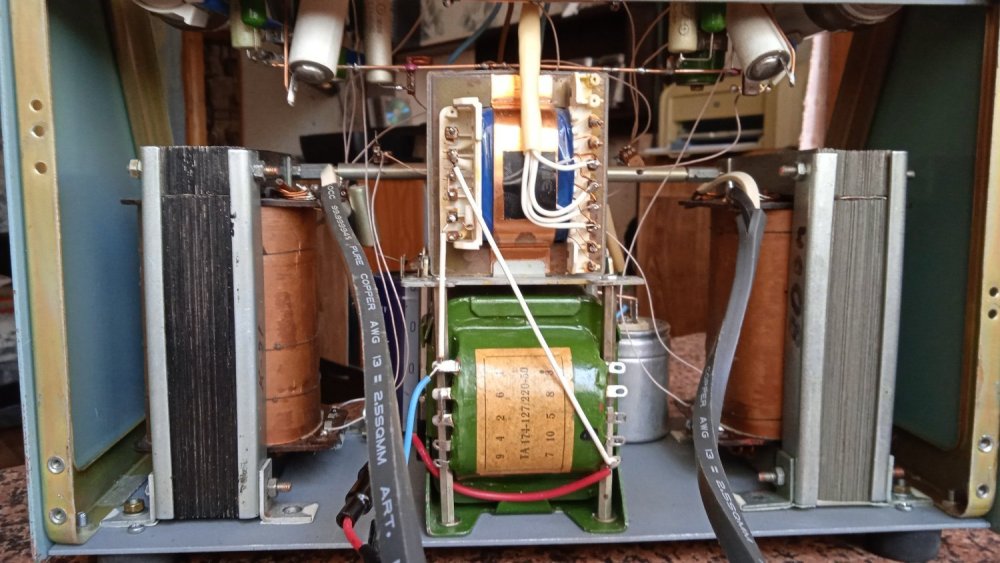

Решил послушать, что это за ГИ-3. Слепил из того что под рукой . По схеме Виталия. Силовой ТС-180. Вторички последовательно и удвоение на 6Ц5С, конденсаторы  30,0 х 300в ЭГЦ., дроссель 2 Гн и два посл

Виталий1982
Виталий1982

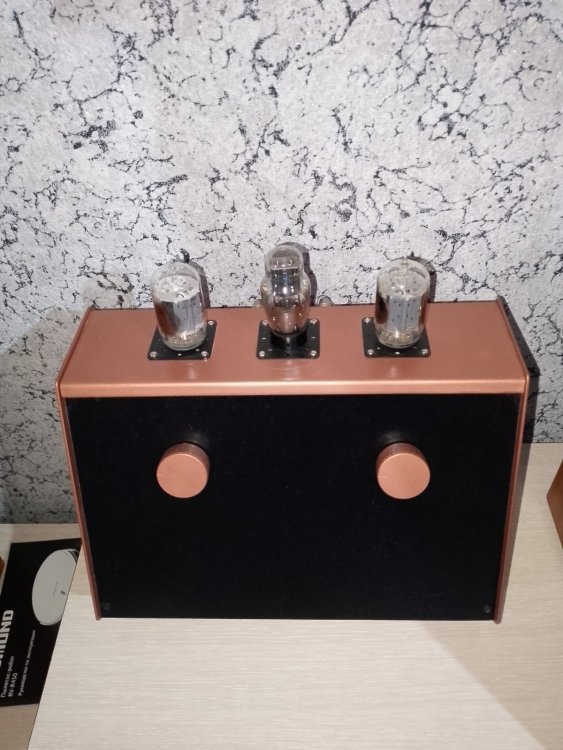

Коллеги, я усилитель собрал для себя, меня звучание устраивает на 200%, я не собираюсь никому ничего доказывать, устраивать какие то прослушивания, сравнения и т.п.

Posted Images

ВКН Local

ВКН

Posted
Posted

Это полипропилен СВВ60.

Разработку этого усилителя вел я. Виталя - букву за буквой. Задавайте вопросы. Будем рады интересным.

  • Like (+1) 2
  • Cool (+1) 1
ВКН Local

ВКН

Posted
Posted

Тут нет. Полная самостоятельность. Про 15см провода от разд. кондера до сеточного колпачка ему уже высказано (!!!) . Но, видимо, повезло - дроссели и силовик достаточно удалены.

Виталий1982 Community Regular

Виталий1982

Posted
Posted
9 минут назад, ВКН сказал:

Тут нет. Полная самостоятельность. Про 15см провода от разд. кондера до сеточного колпачка ему уже высказано (!!!) . Но, видимо, повезло - дроссели и силовик достаточно удалены.

Да, тут косяк. Подумал чтобы заменить лампу хватило длины, а то что я их припаял как то не заметил. Но факт, фона нет никакого. Может если бы более плотно было , то да. А так что не так с компоновкой? Фоняшие компоненты максимально далеко от выходников и ламп. И смысл уплотнять если место есть?

Юрий_Б Local

Юрий_Б

Posted
Posted
Только что, Виталий1982 сказал:

Фоняшие компоненты максимально далеко от вызодников и ламп.

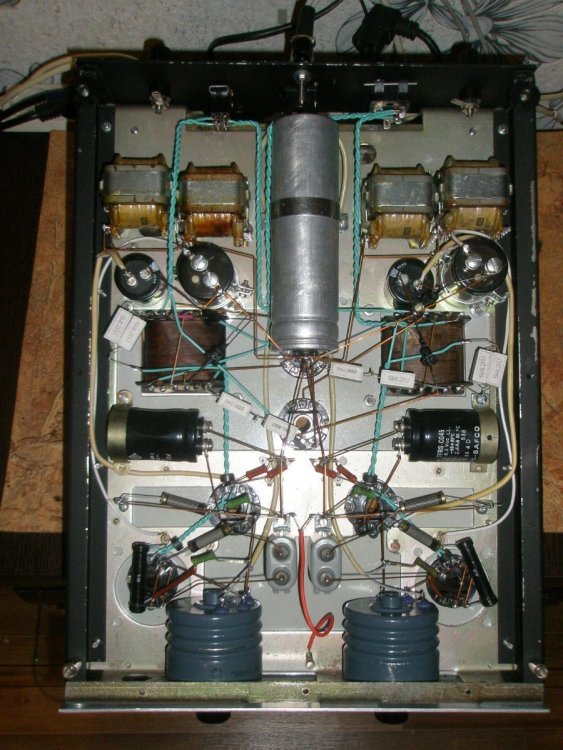

У меня все в куче, за силовиками еще два дросселя стоят, сначала думал фон будет, но нет.

ВКН Local

ВКН

Posted
Posted

В любом случае, я рад за Виталия. Всем бы подобное упрямство! Мало кто ради 2*1,5 ватта свяжется с подобной схемой. Но чутье не подвело.



Юрий_Б Local

Юрий_Б

Posted
Posted
Только что, Виталий1982 сказал:

переделаю, в экране.

Делал я на ГИ-3, провода сеточные были раза в два длиннее , фона не было, да напряжение на сетке большое уже. На входной это критично, хотя есть у меня один усь, вход с тылу, рег. громкости на передней, длинна провода 30см.



Алекс Proficient

Алекс

Posted
Posted
2 часа назад, ВКН сказал:

Обоснуйте пожалуйста.  С точки зрения энерговооруженности или Кпульсаций?

С точки зрения резонанса фильтра, слишком высокая частота. Зачем ещё фильтром БП крутить фазу (сцену стерео)

ВКН Local

ВКН

Posted
Posted
Только что, Юрий_Б сказал:

По сигнатуре звук приближен к ГМ-57.

Юрий, не стоит. Как-то сделали в мастерской усилители на РХ25. Соблазнились взять в кладовке пару  этих ГМ-57.  Подогнали режимы. Скука...

Тут наоборот - азарт (скорость нарастания? ), запас по мощности, хотя всего 1,5 ватта ( тут сказывается анодное ++500в, из которых реализуется только +-250).

Но вот линейность поразительна! Вот тут, наверное,  стоит вспомнить прямонакальные триоды.

Юрий_Б Local

Юрий_Б

Posted
Posted
Только что, Алекс сказал:

Какое однако у вас буйство фантазии))

Это не буйство фантазии установленный факт, я слушал ГМ-57 и делал на ГИ-3, да и не я один такого мнения. http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/GI/GI3/Praktika.     http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/GM/GM57

  • Like (+1) 2
Юрий_Б Local

Юрий_Б

Posted
Posted
Только что, ВКН сказал:

кладовке пару  этих ГМ-57.  Подогнали режимы. Скука...

Костя, к ГМ-57 на с. козе не подъедешь,  как и к 6Н30, ей хороший драйвер нужен типа 45 или типа того, да и входную тоже не абы какую поставишь,  ну любят они хорошую обвязку, да что я тебе объясняю, ты сам знаешь.

ВКН Local

ВКН

Posted
Posted

Юрий, насколько уважаю твое мнение, настолько вынужден промолчать по поводу этих двух типов отечественных ламп....

Не мое.

Юрий_Б Local

Юрий_Б

Posted
Posted
Только что, ВКН сказал:

Не мое.

Здесь я солидарен с тобой, у меня с 6Н6 и  6Ж43  нет взаимопонимания в любых конструкциях

ВКН Local

ВКН

Posted
Posted

Роман, слишком аморфная. Я люблю, когда лампа вносит что-то свое. Эта была слишком пассивна. Но! Предкаскады были расчитаны на позитивный отклик РХ25.

Кружка Local

Кружка

Posted
Posted

Запостили бы в ветку про ГМ-57. Про конкретные эксперименты по ней не так уж и много. Одни ахи. Я свои лишь обмерил пока.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
10 часов назад, ВКН сказал:

В любом случае, я рад за Виталия. Всем бы подобное упрямство! Мало кто ради 2*1,5 ватта свяжется с подобной схемой. Но чутье не подвело.



Какова величина Rвых, по памяти? Мне чисто для ориентира.
