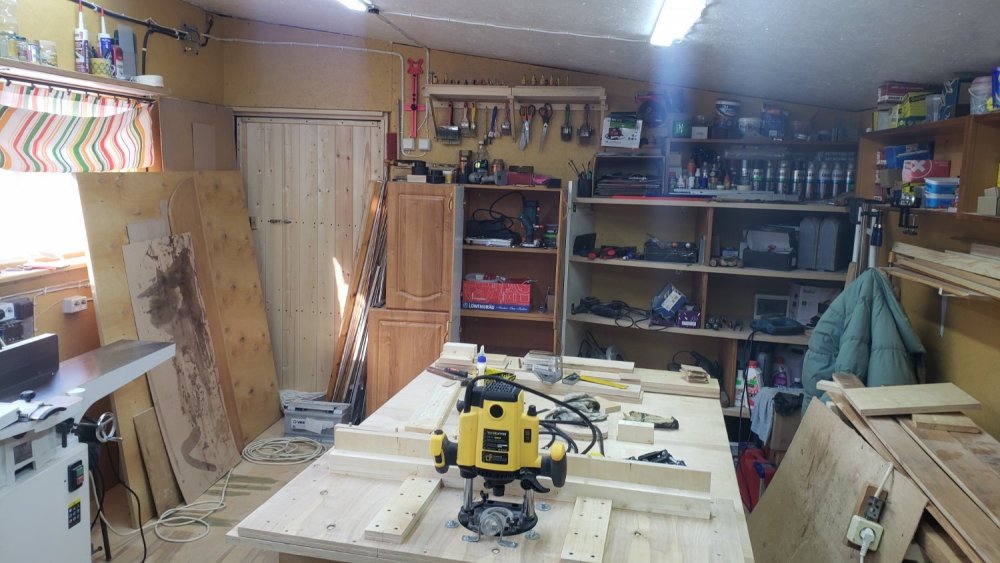

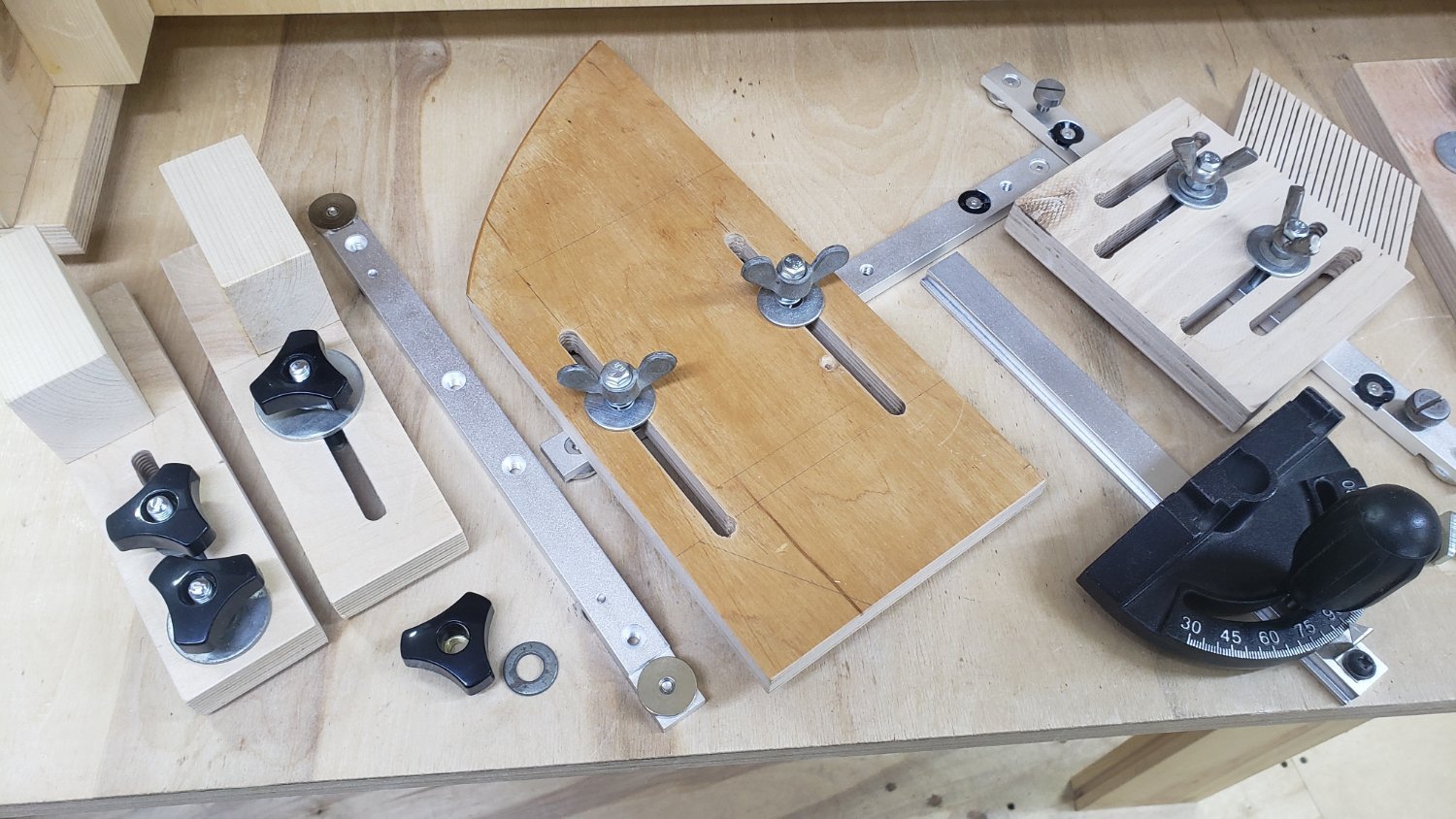

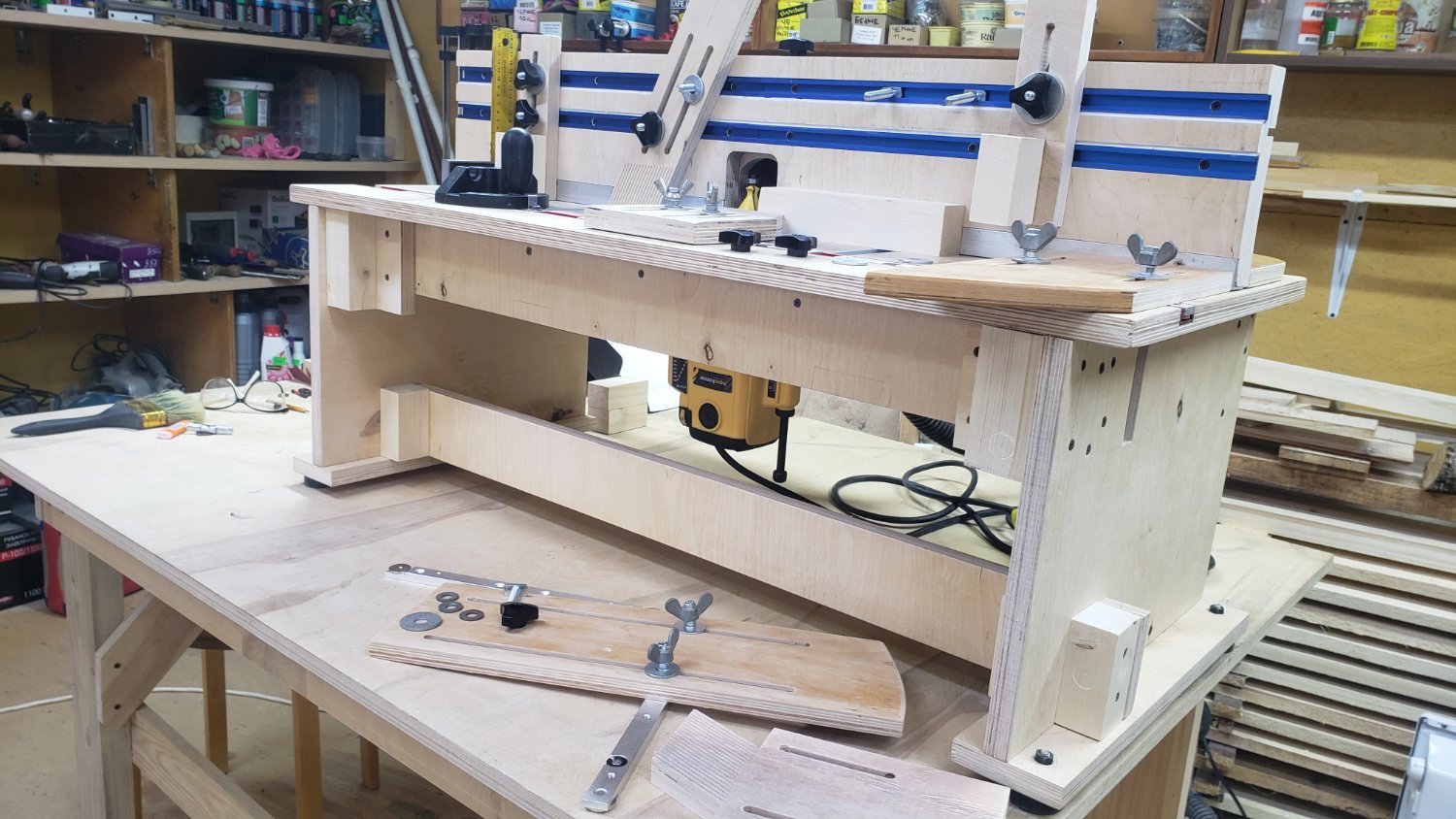

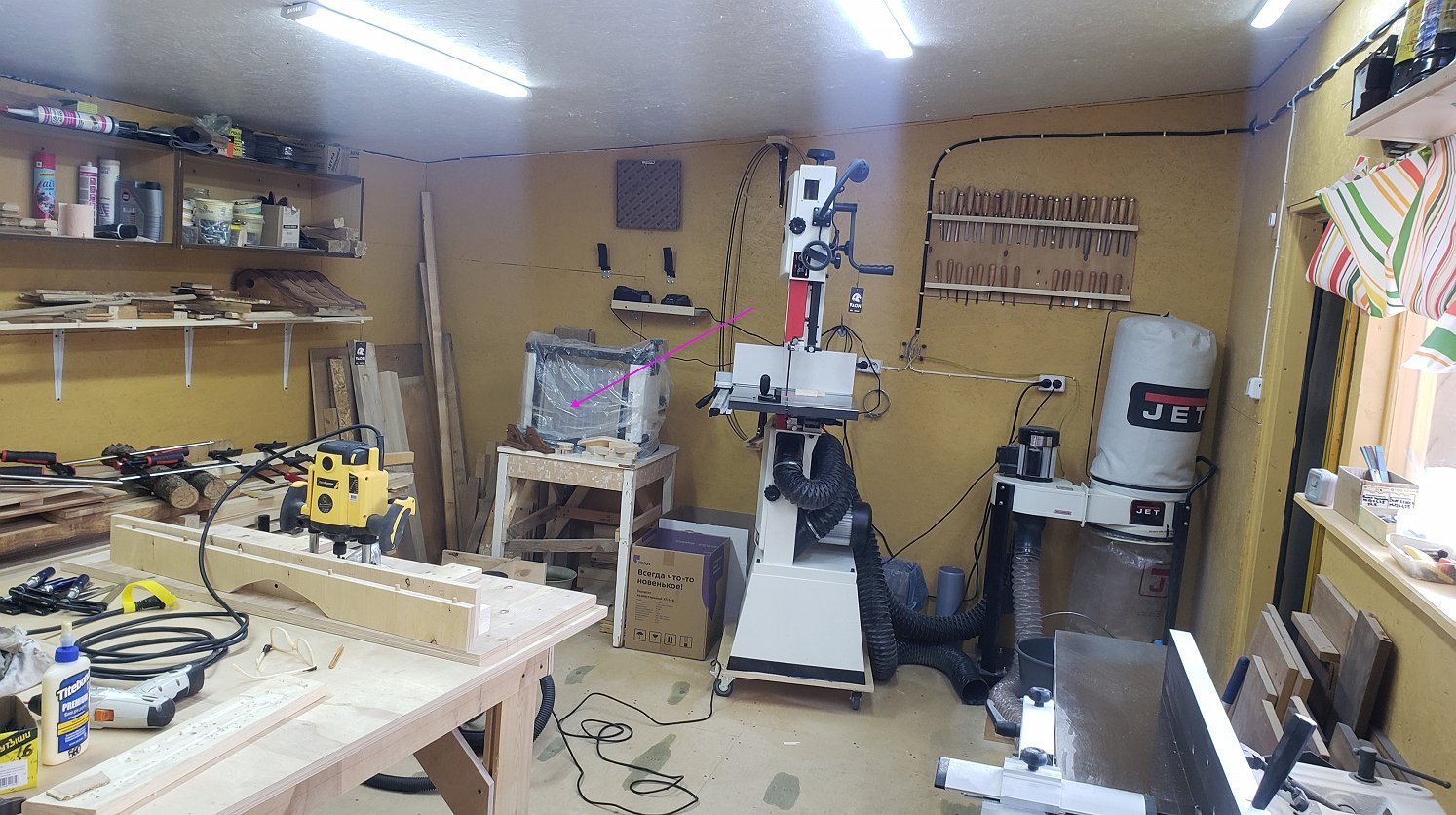

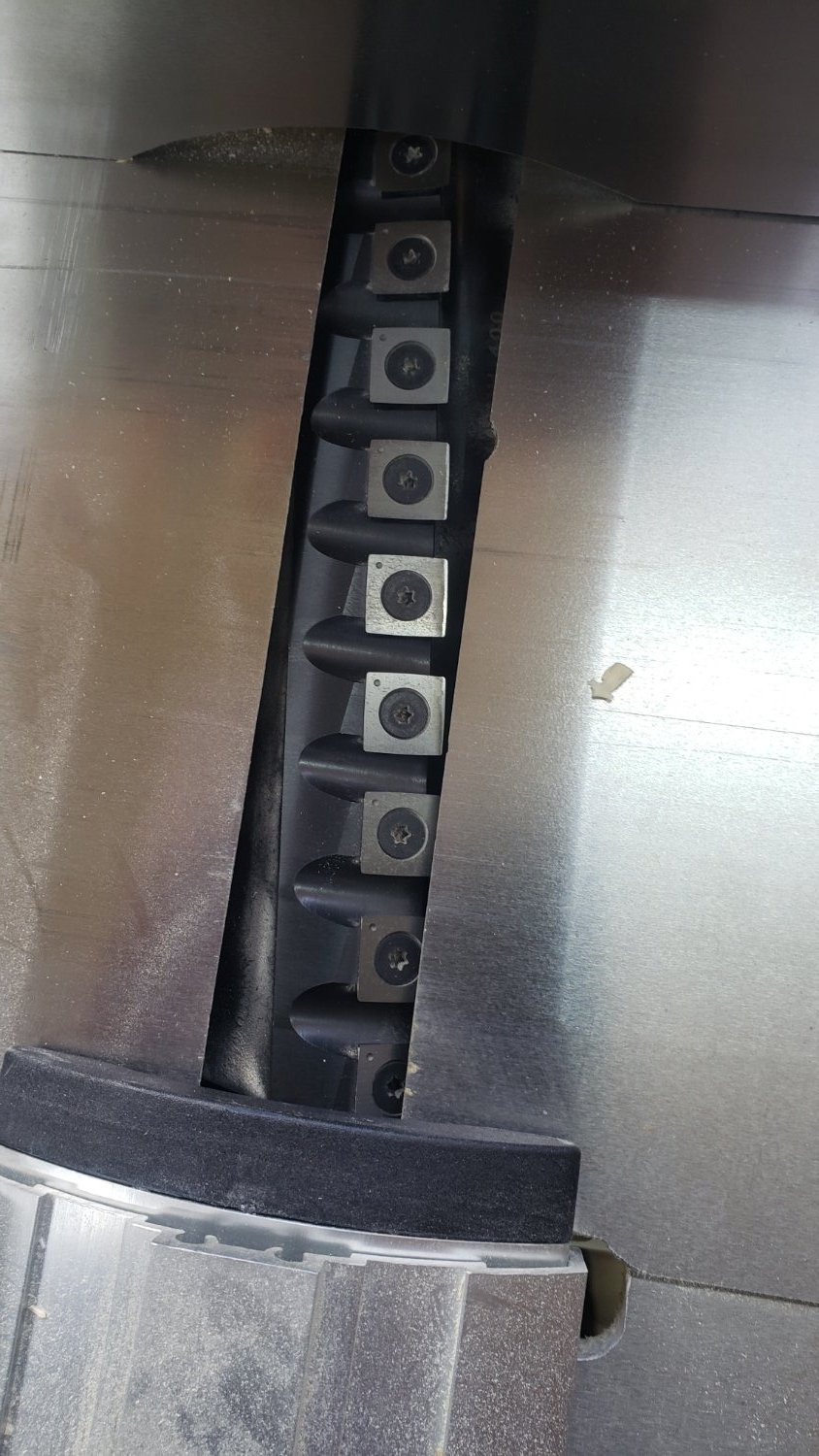

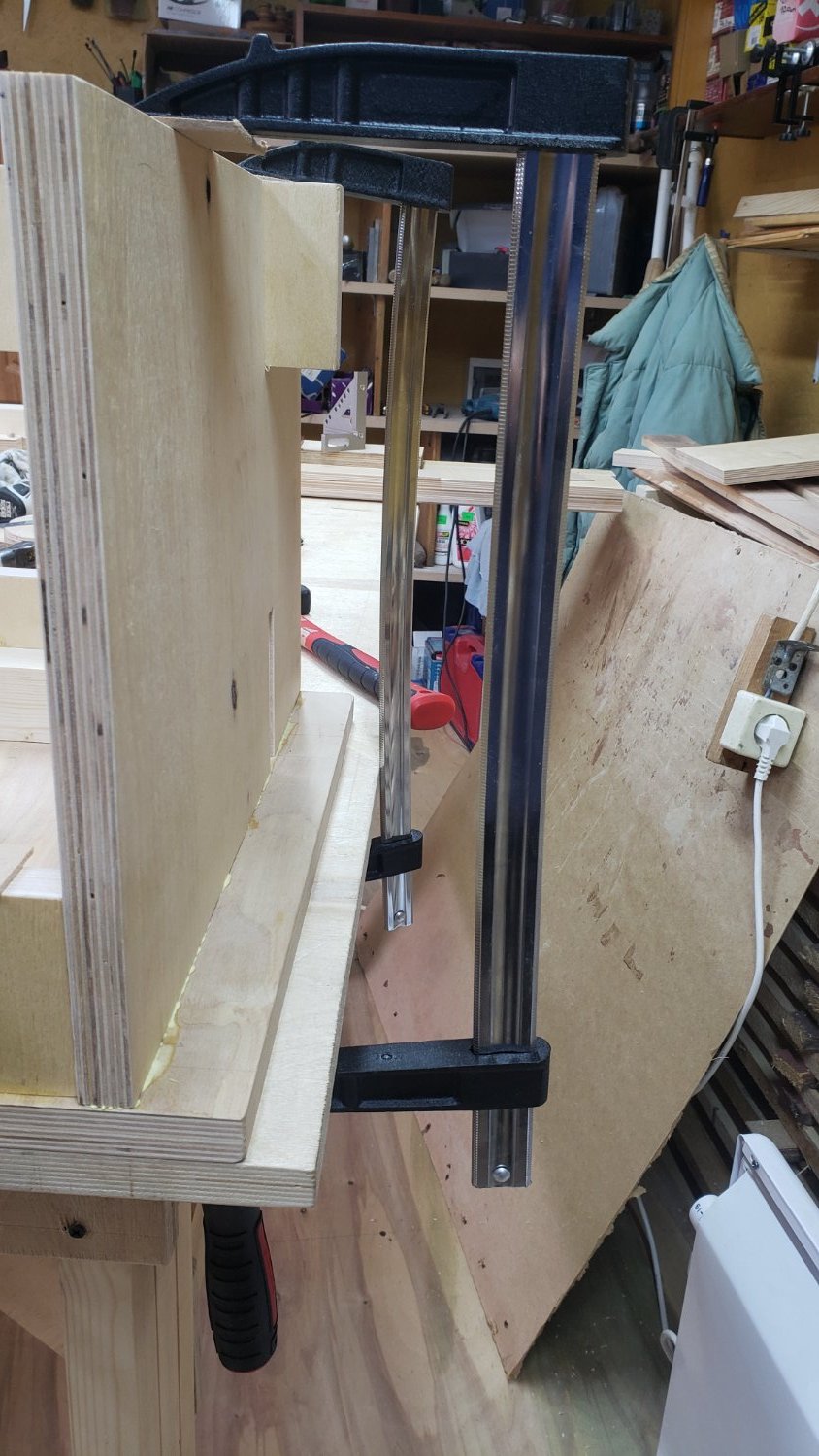

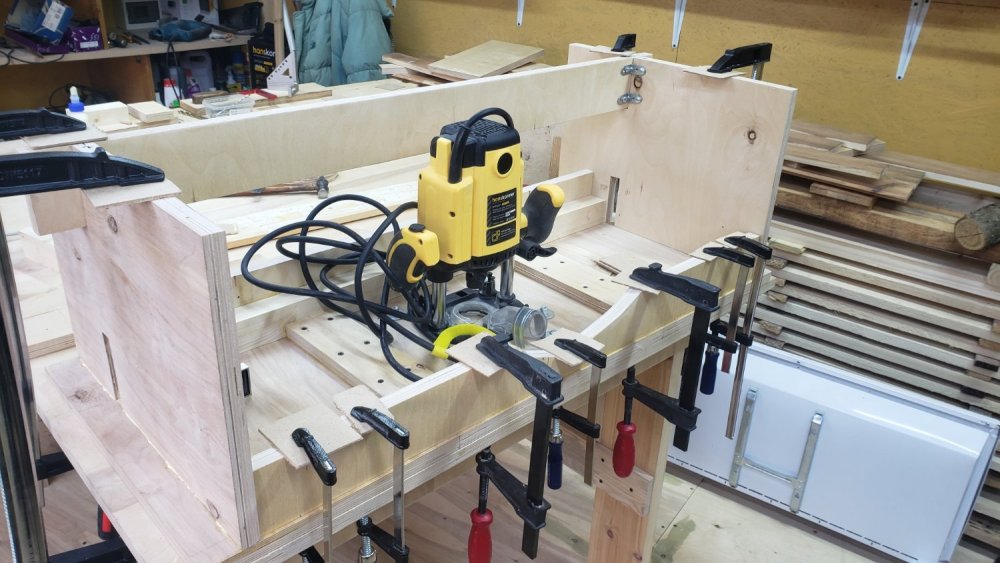

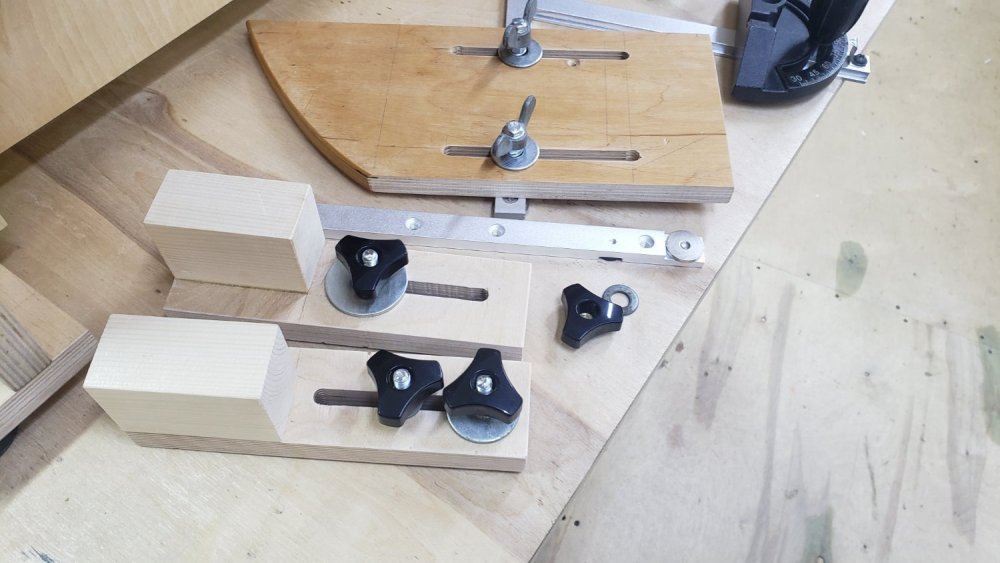

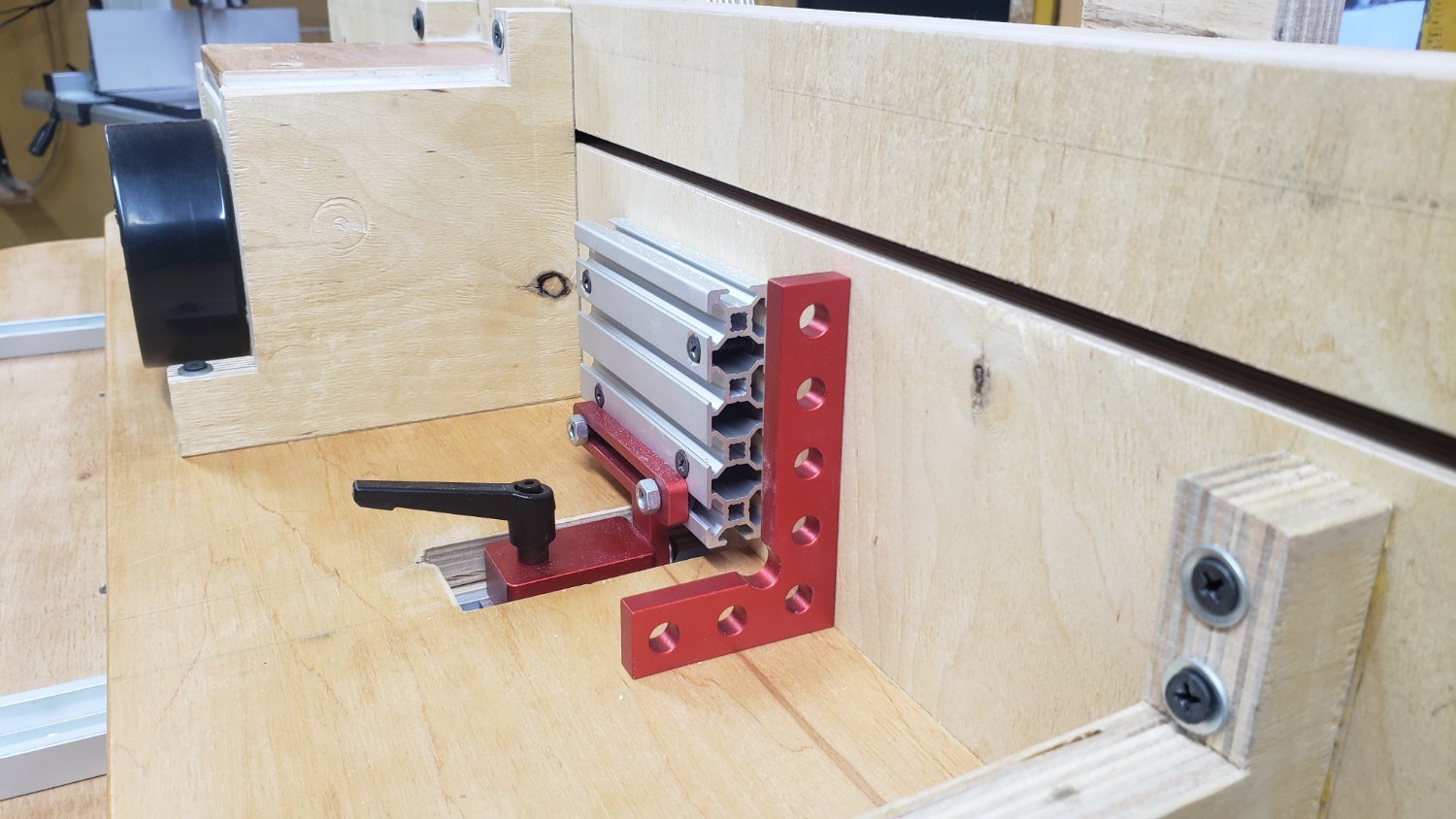

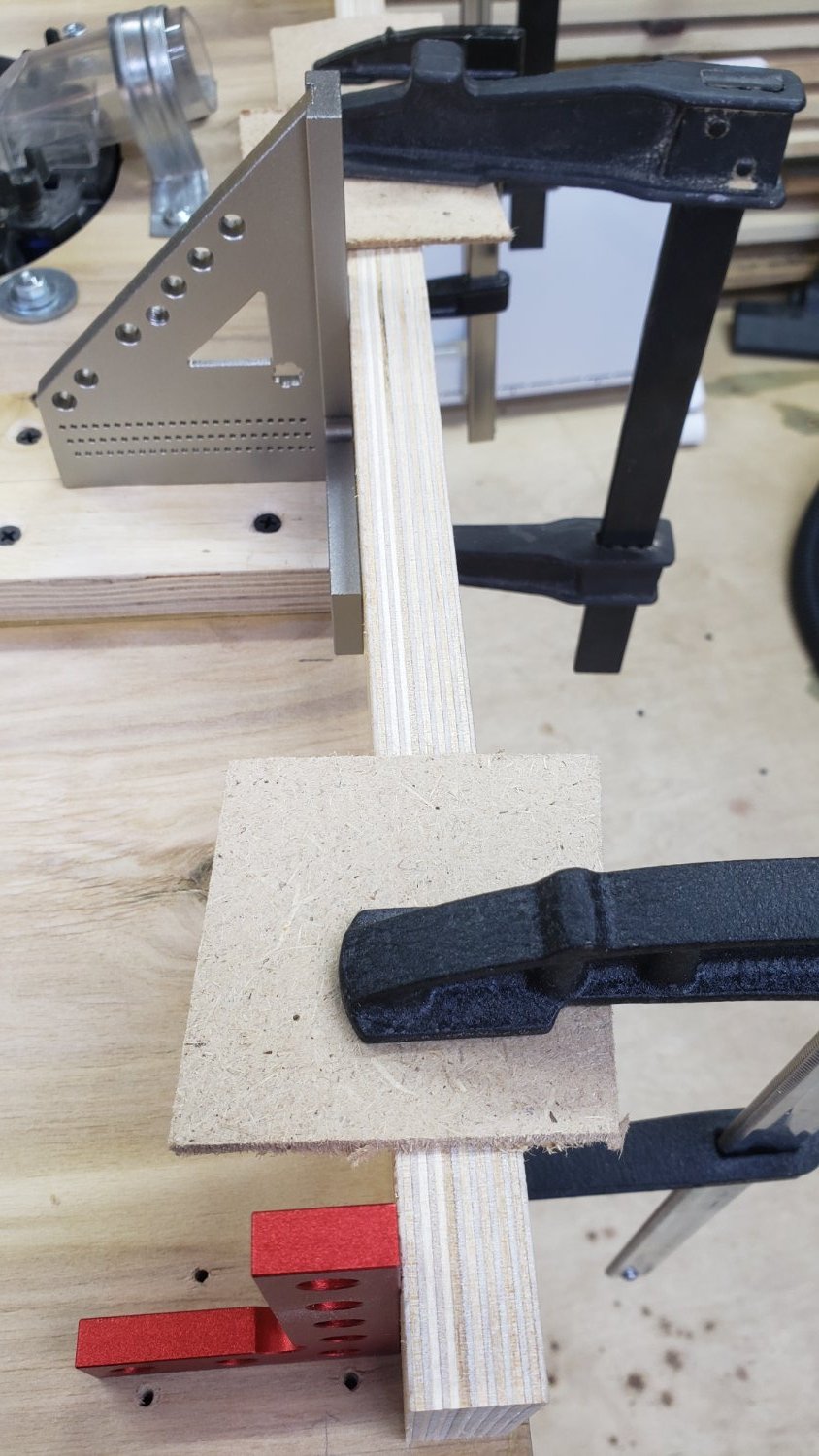

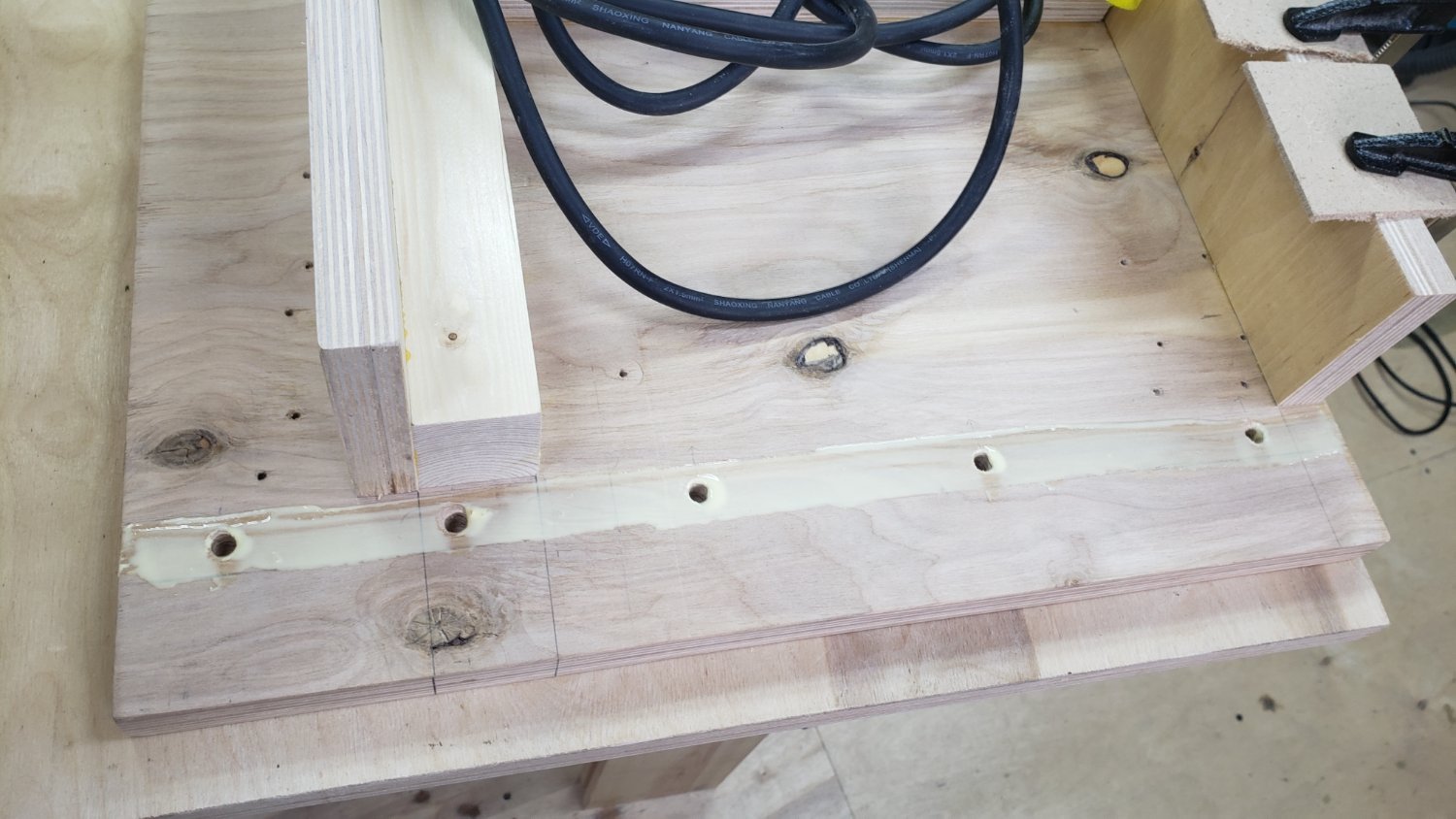

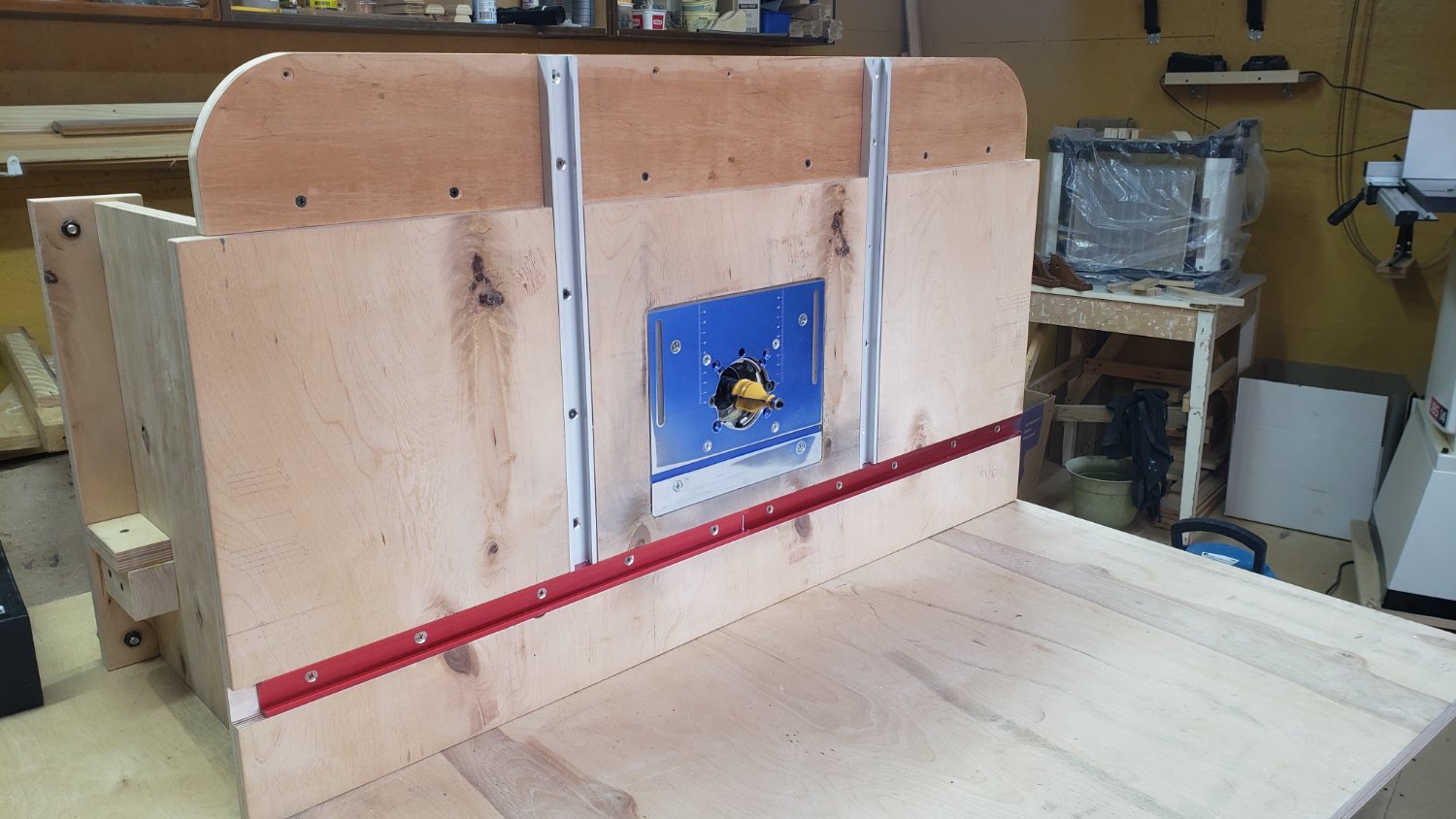

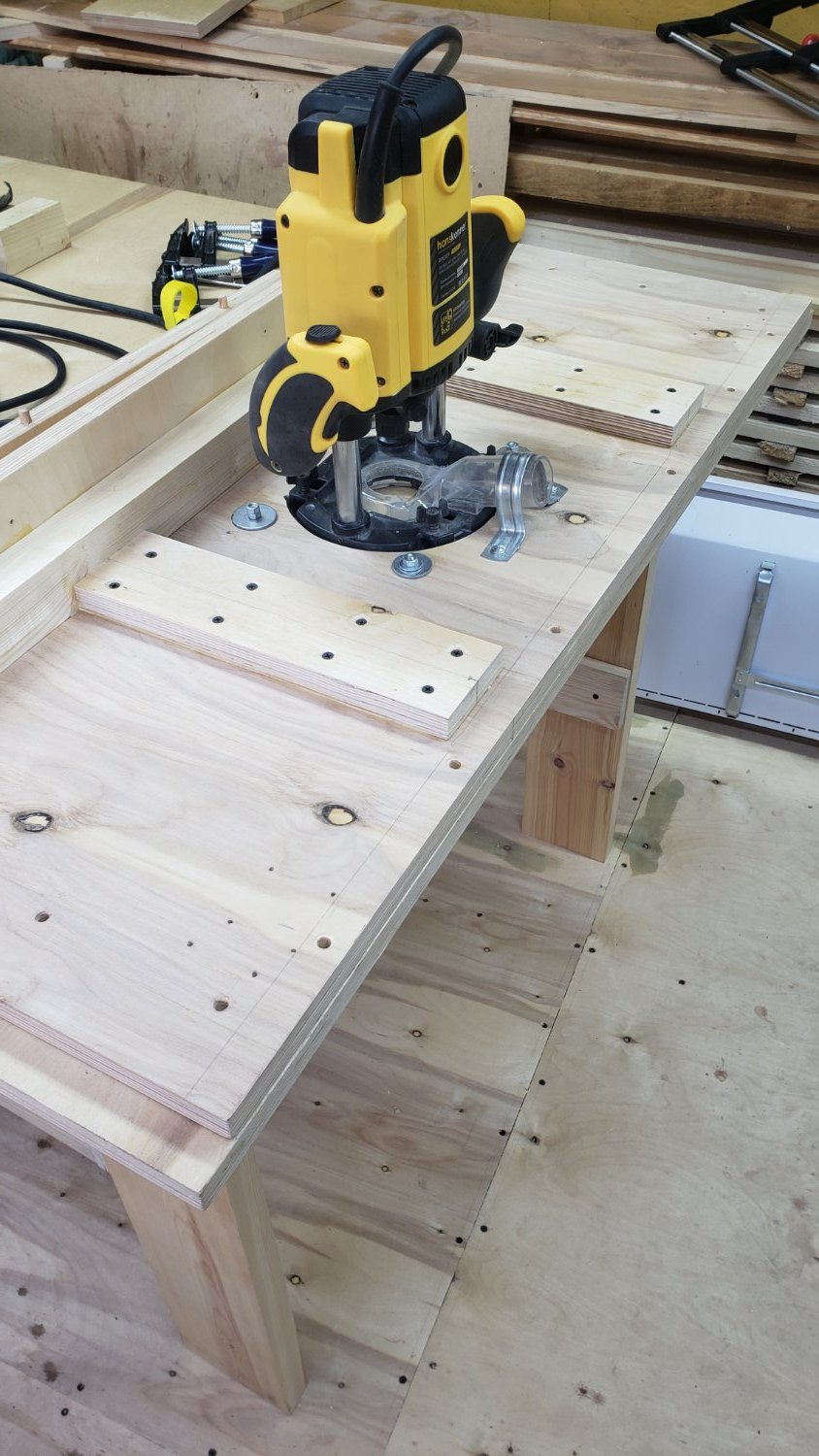

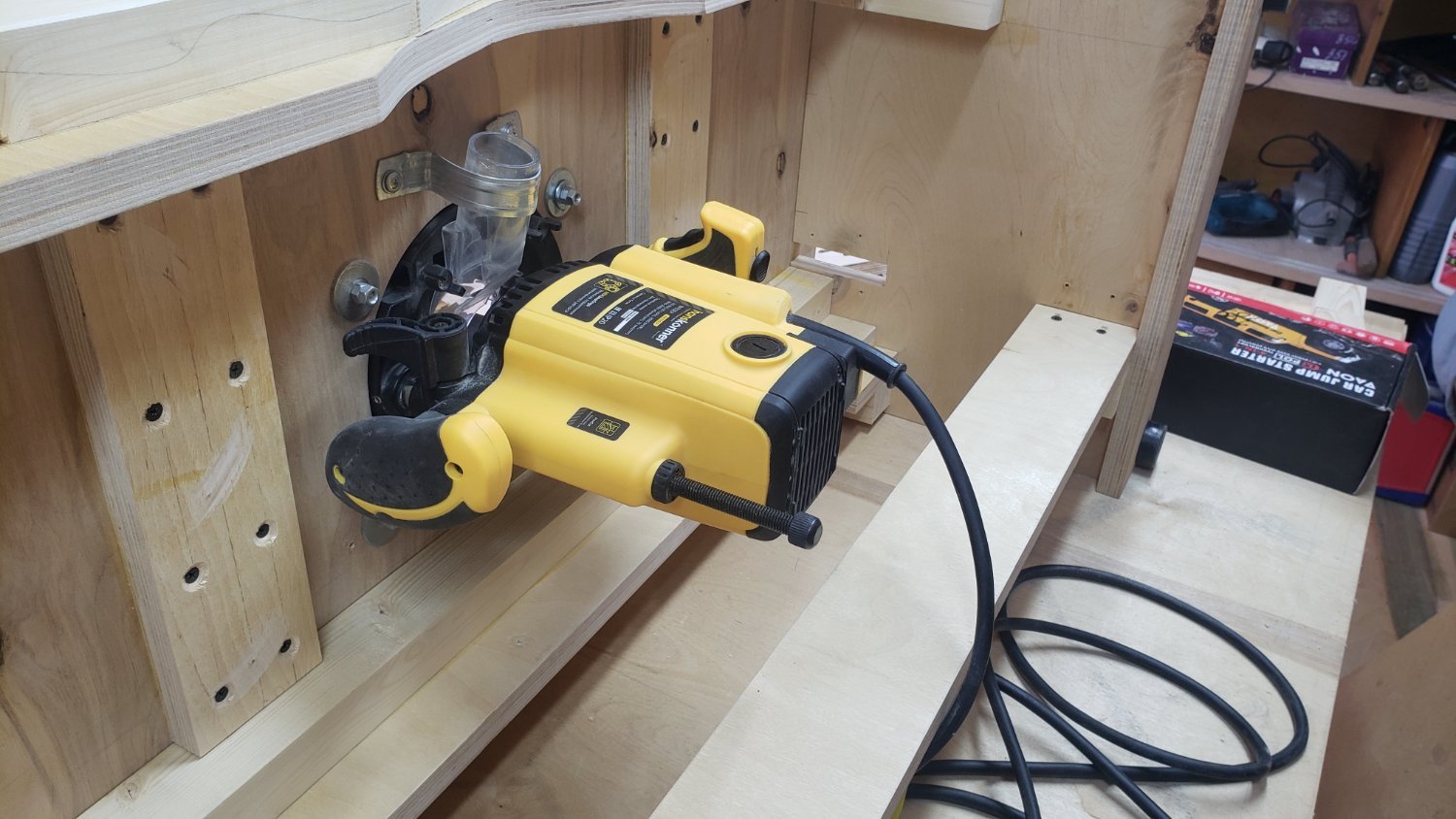

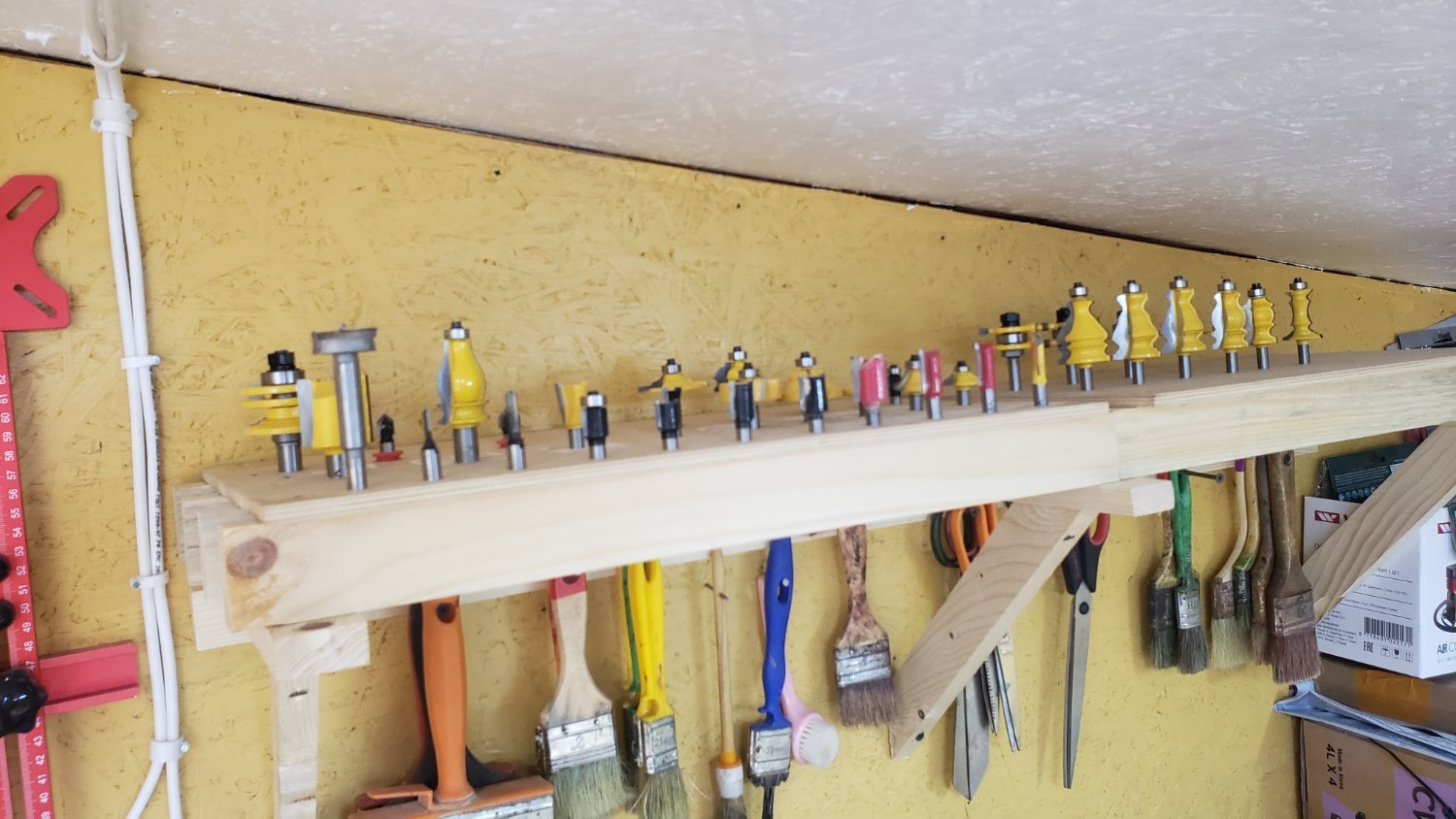

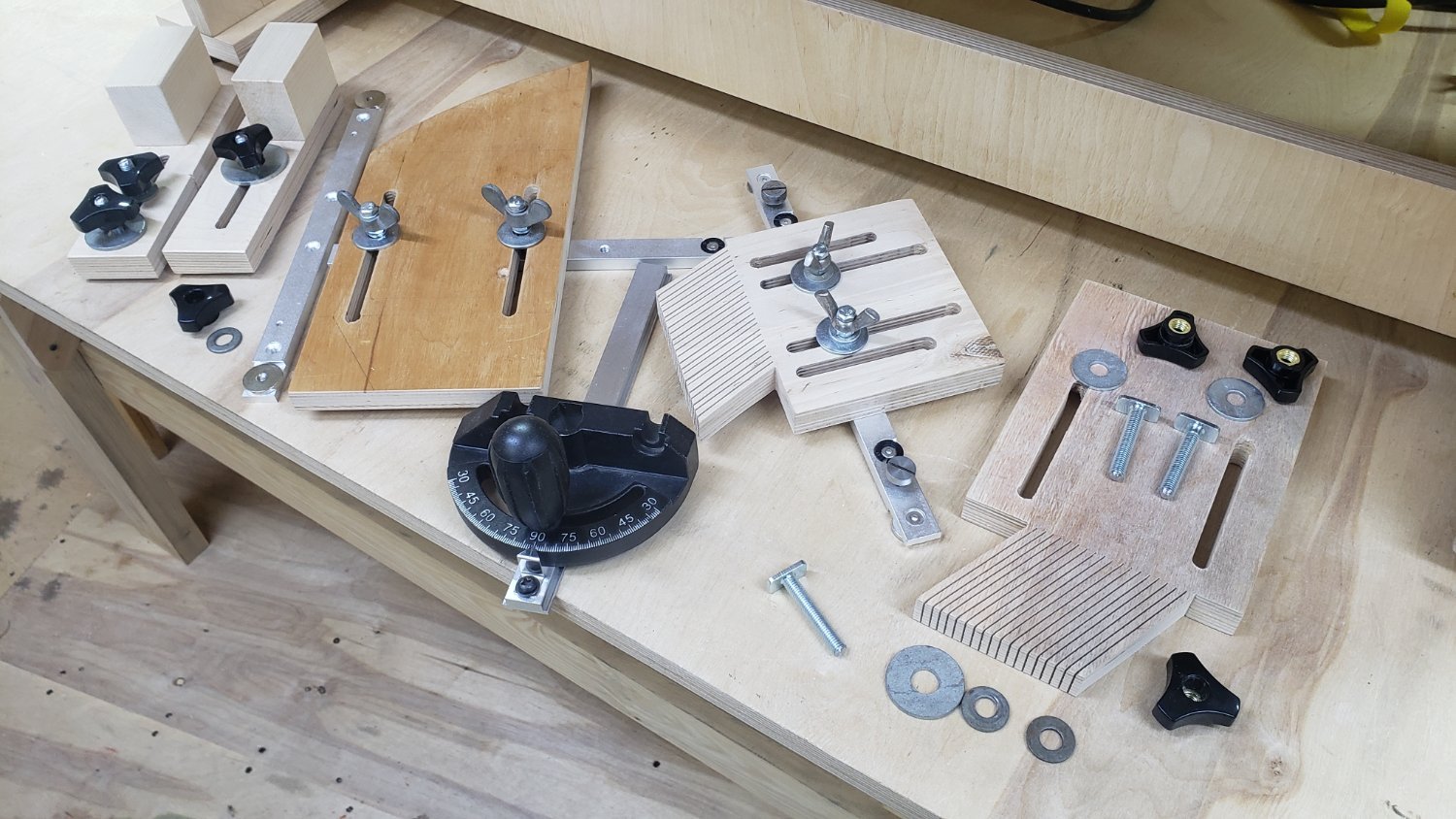

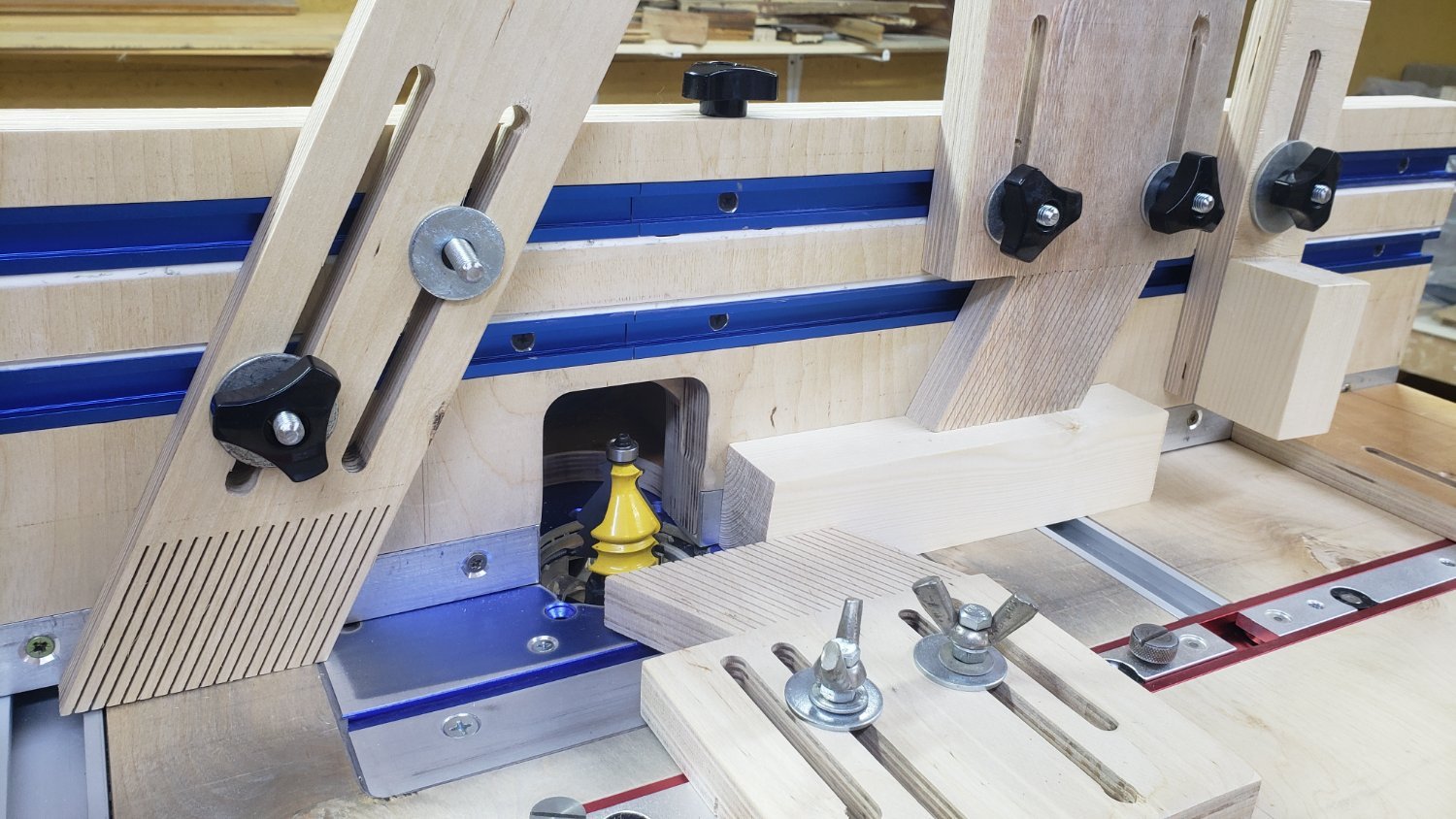

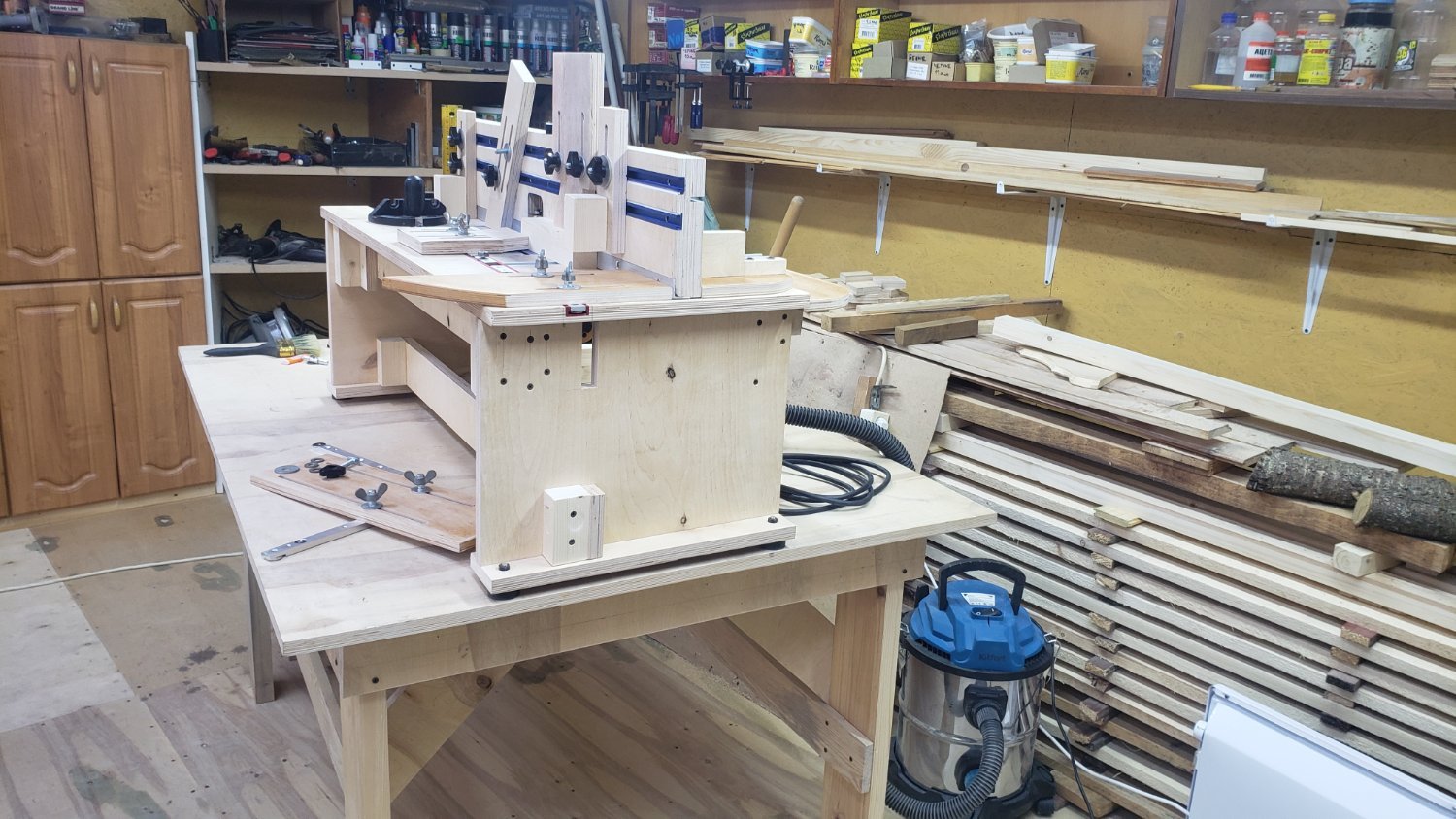

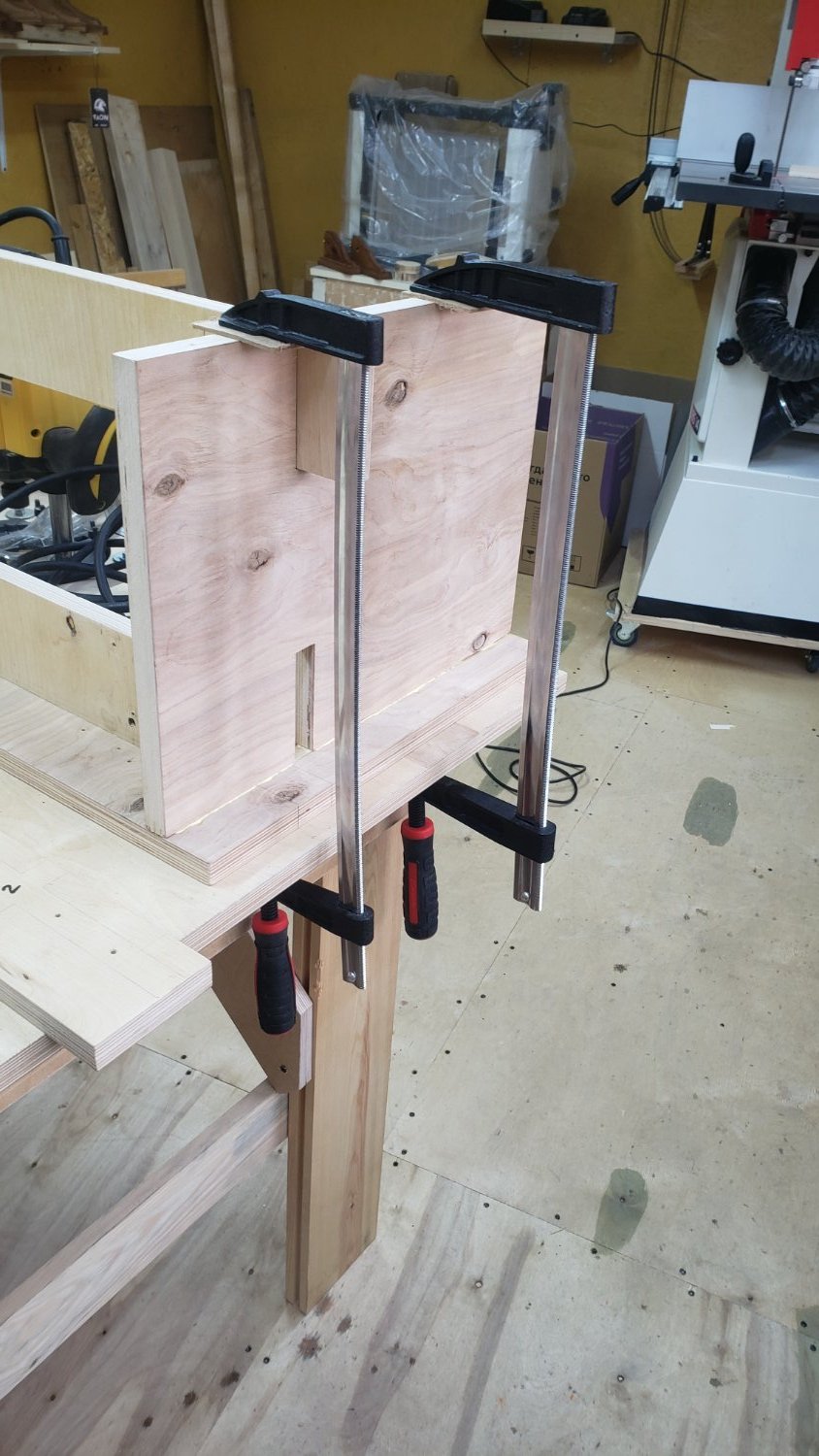

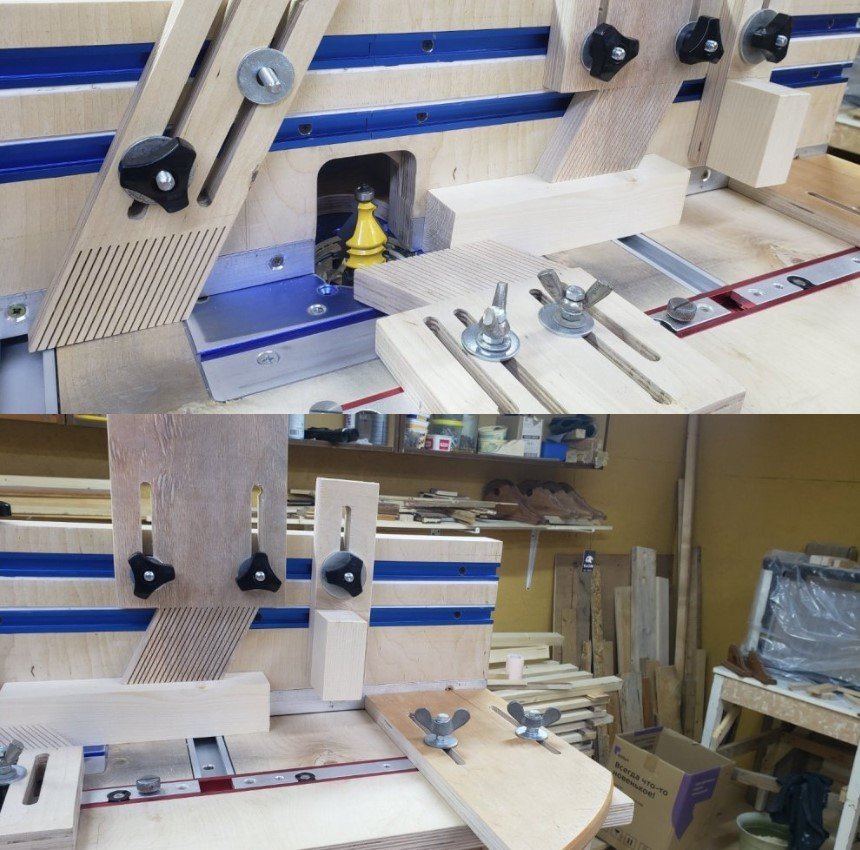

В этой теме предлагаю обсуждать различные конструкторские решения, делиться технологией изготовления отдельных элементов конструкции и применяемое оборудование. Окончательный вид изделия ( дизайн ), т

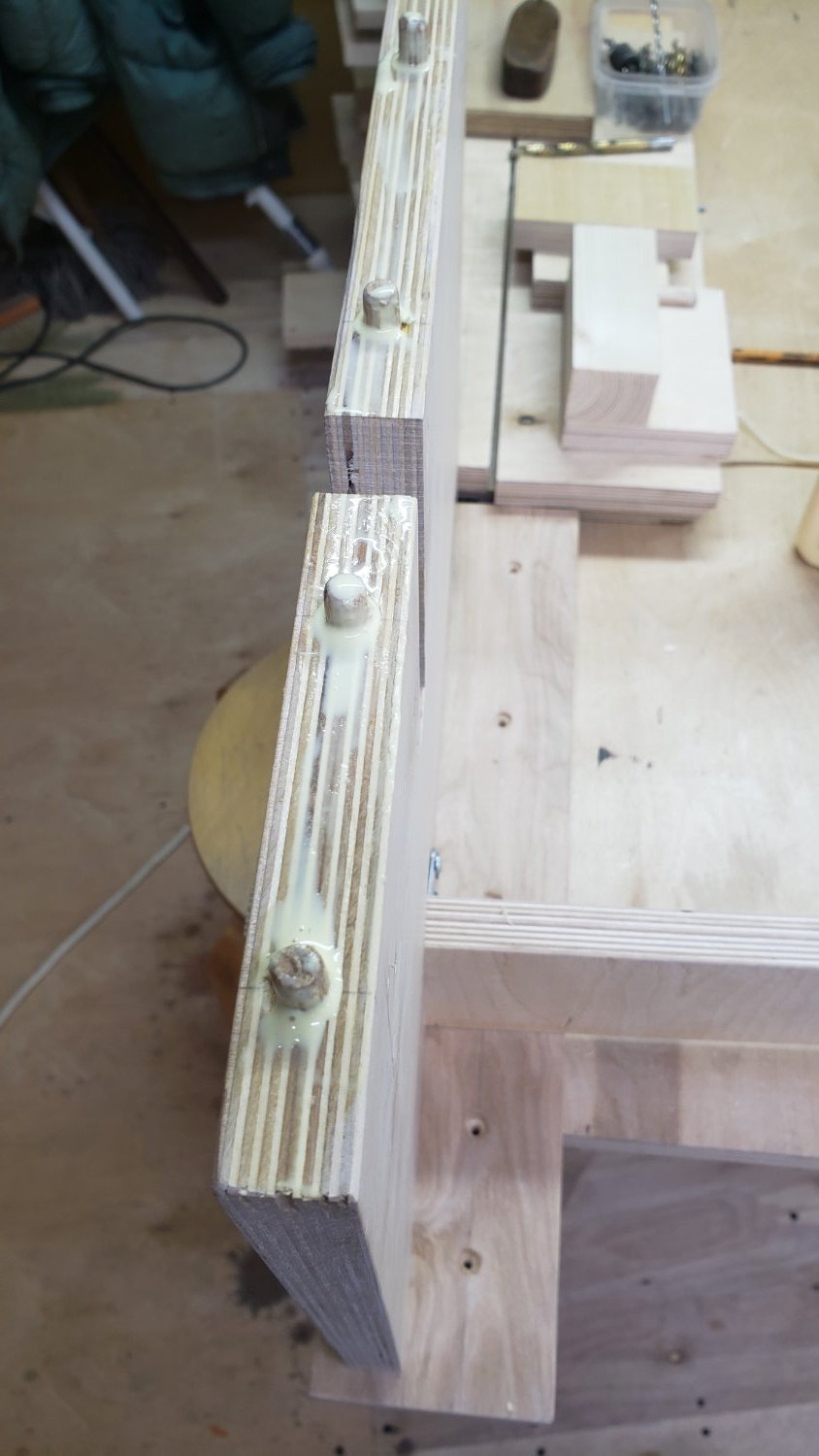

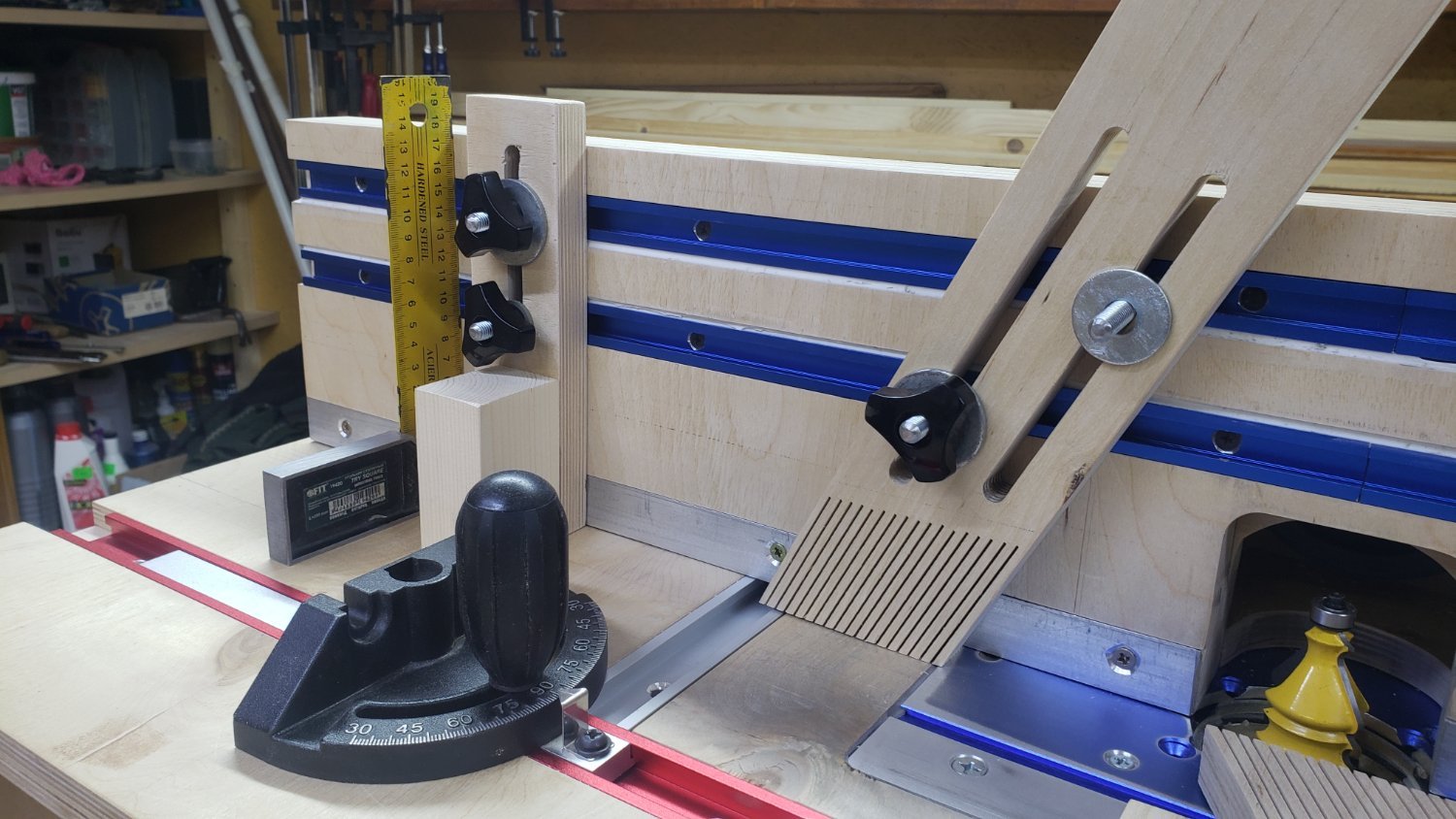

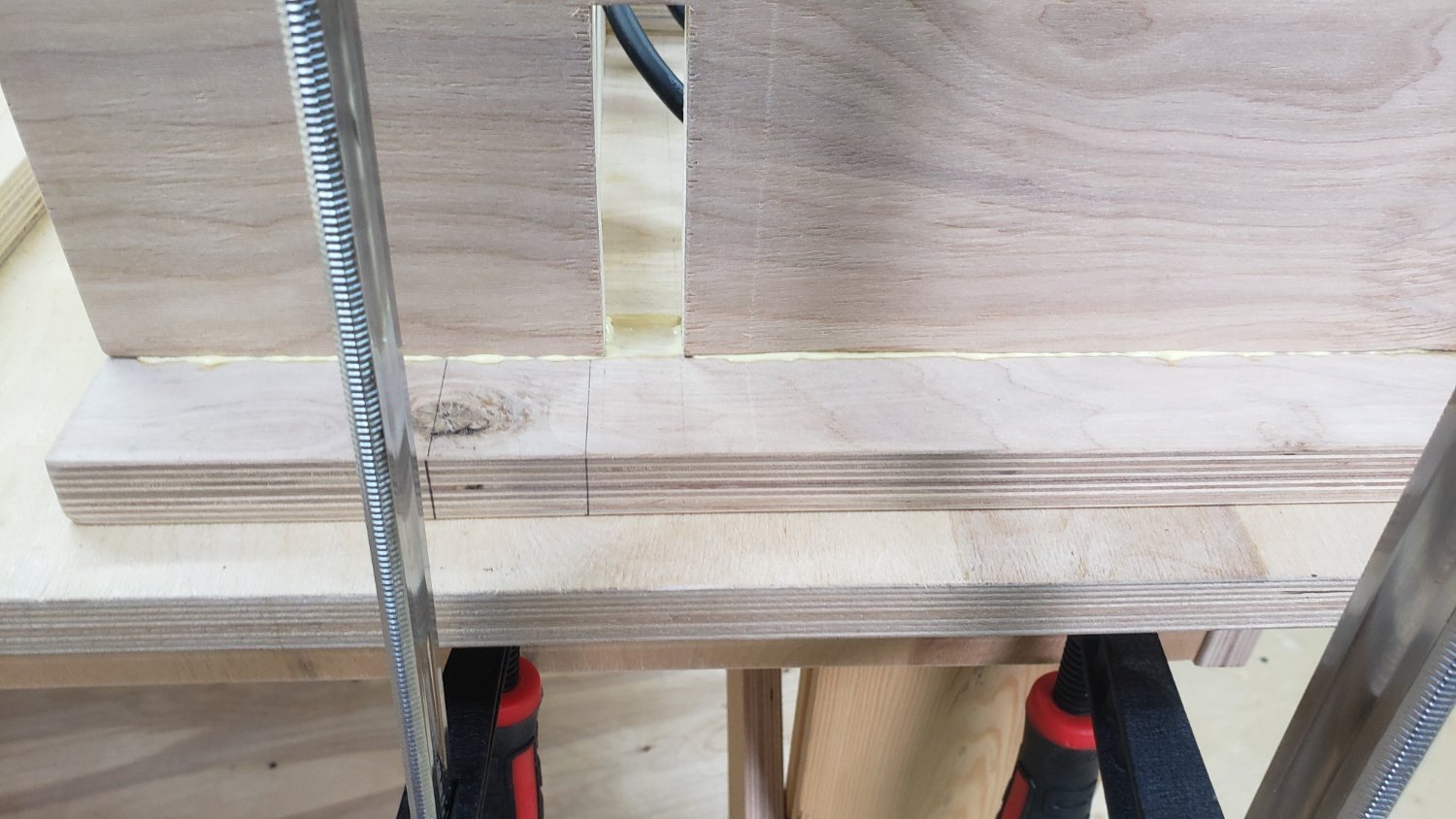

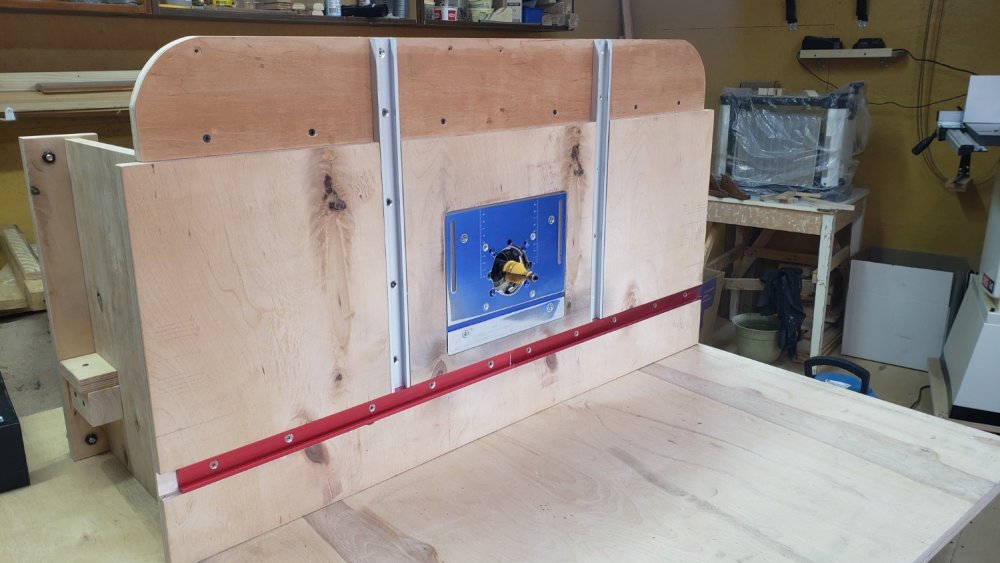

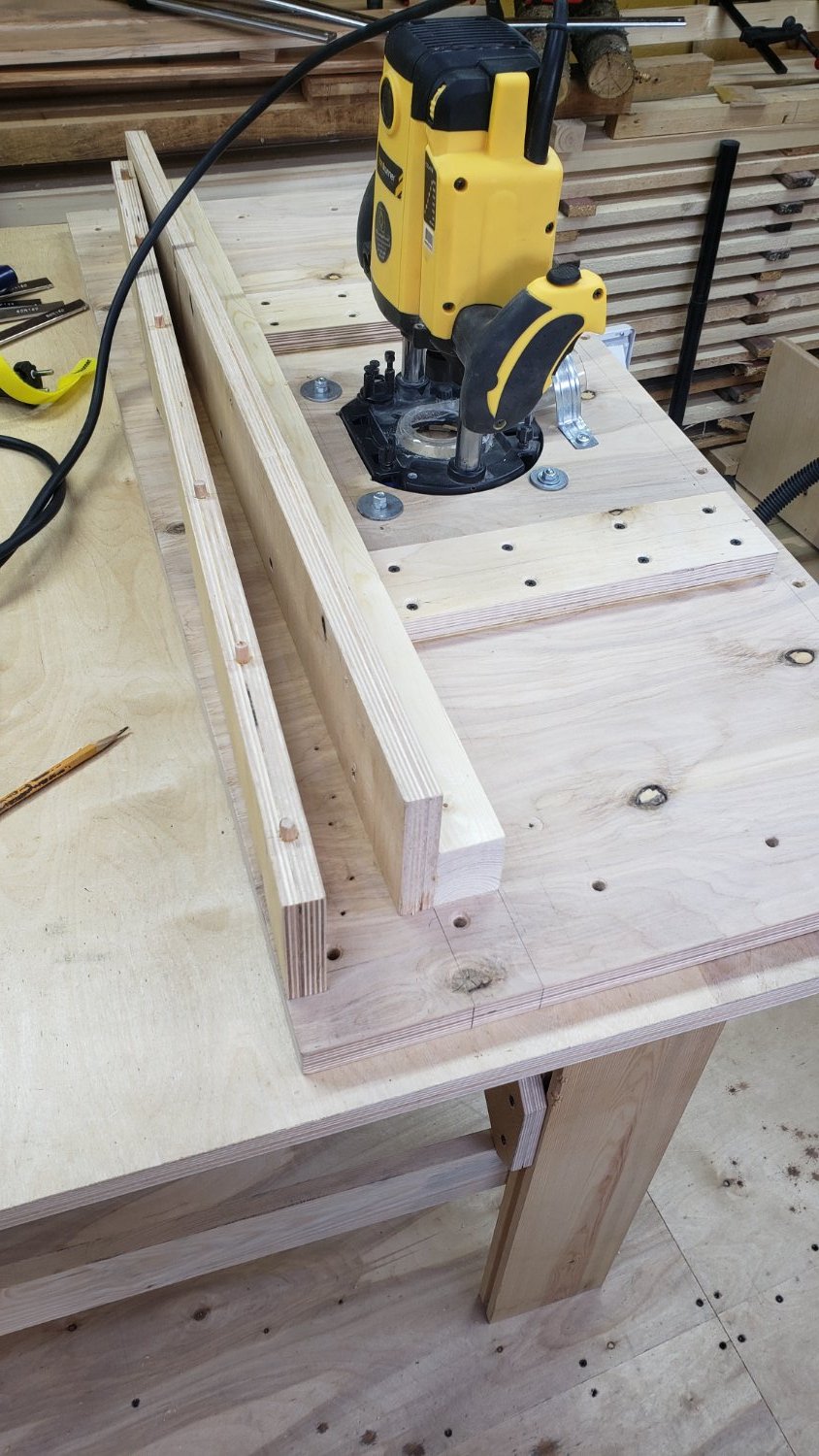

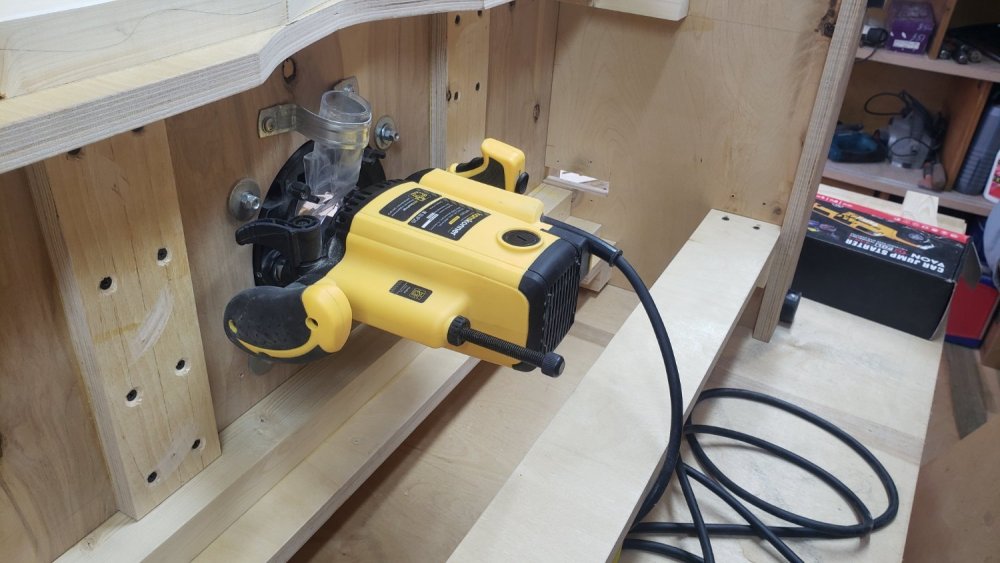

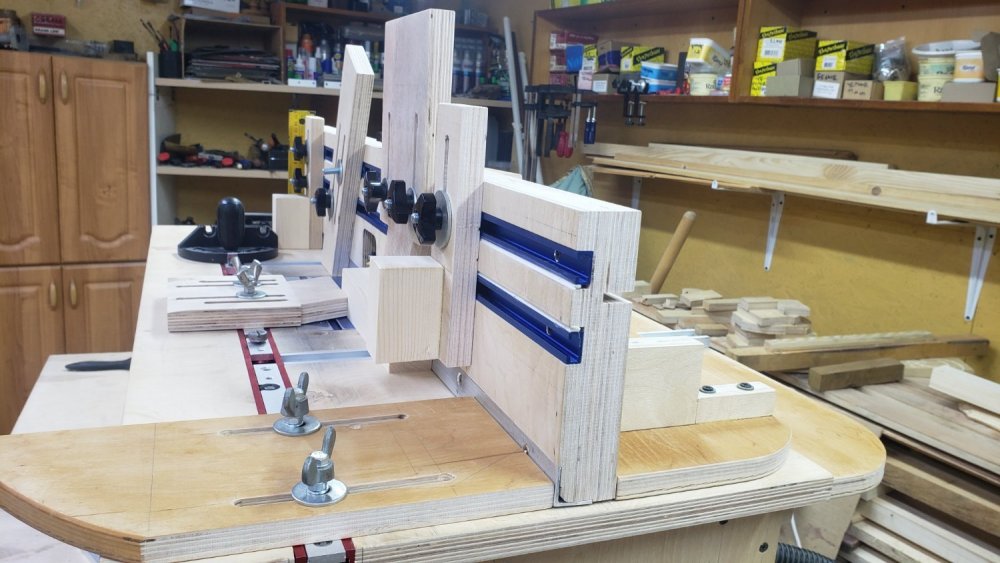

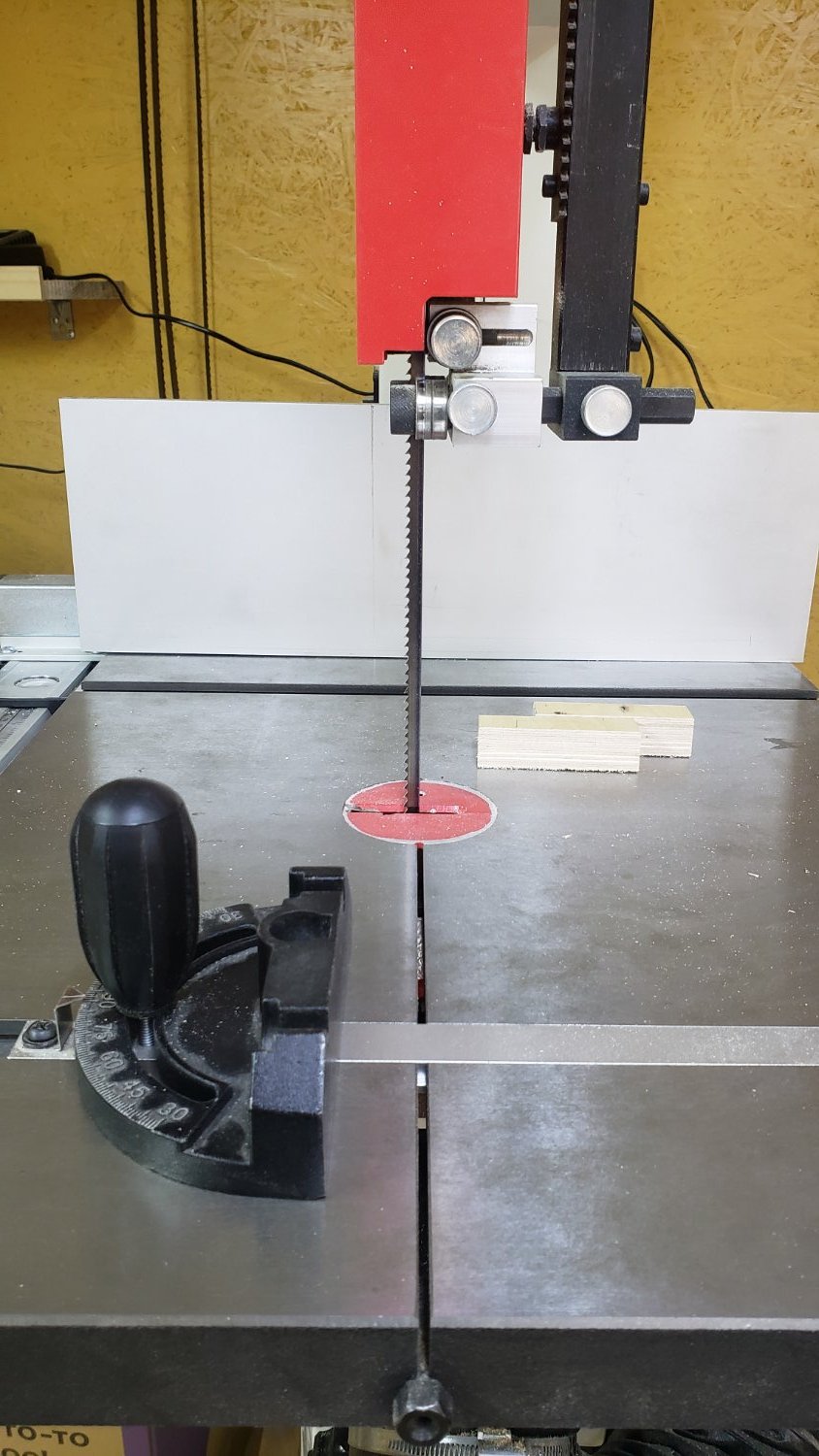

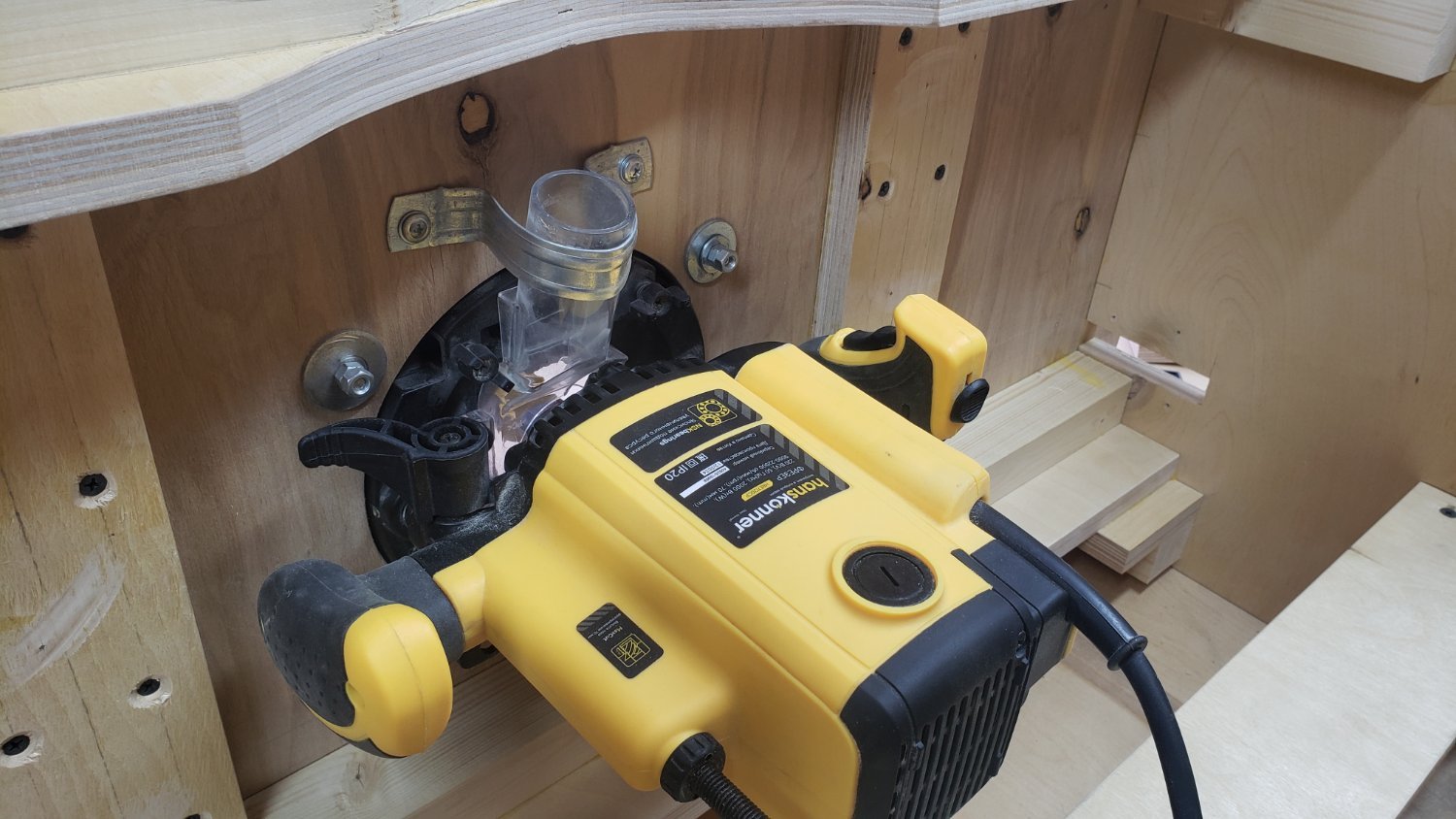

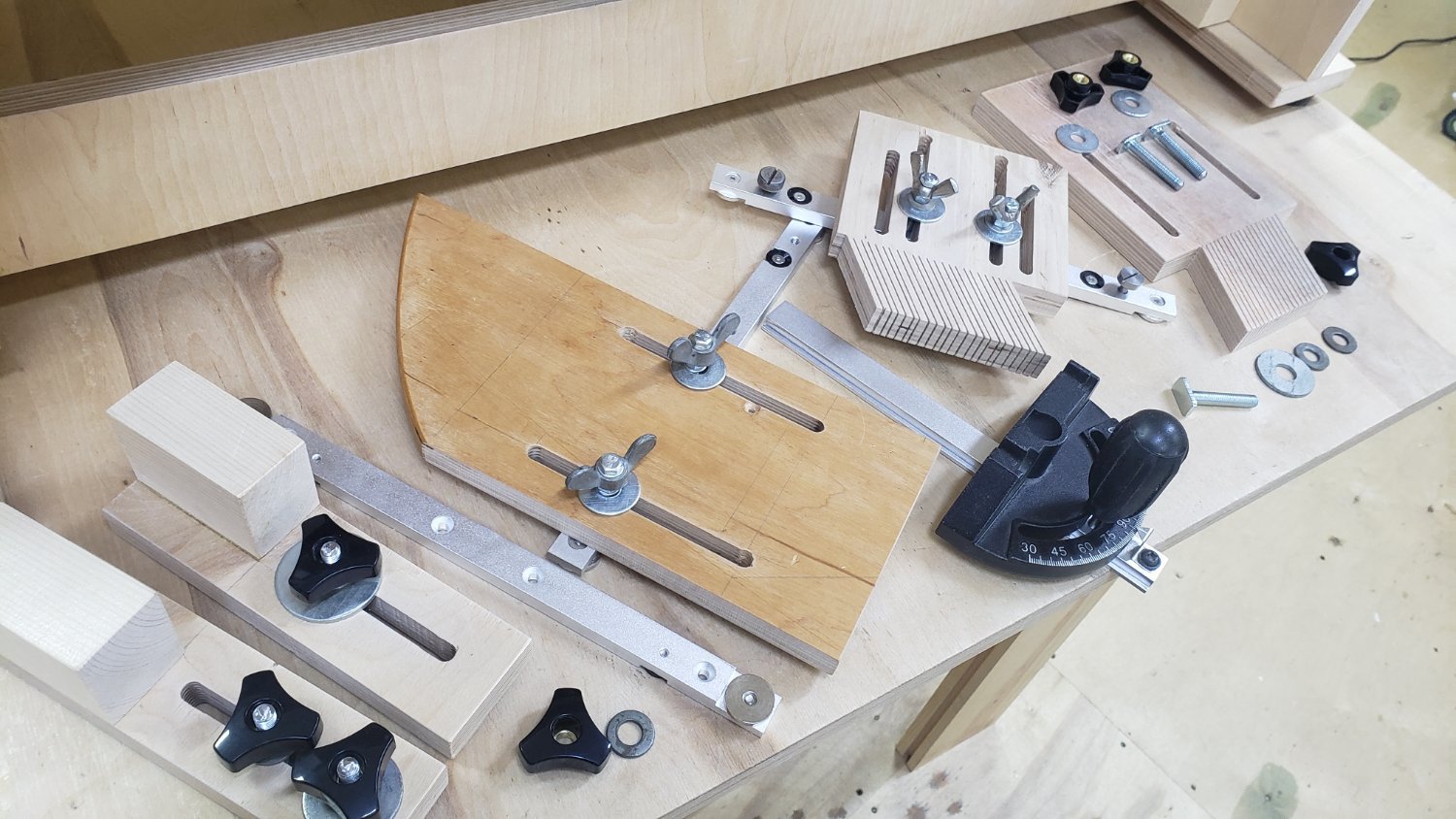

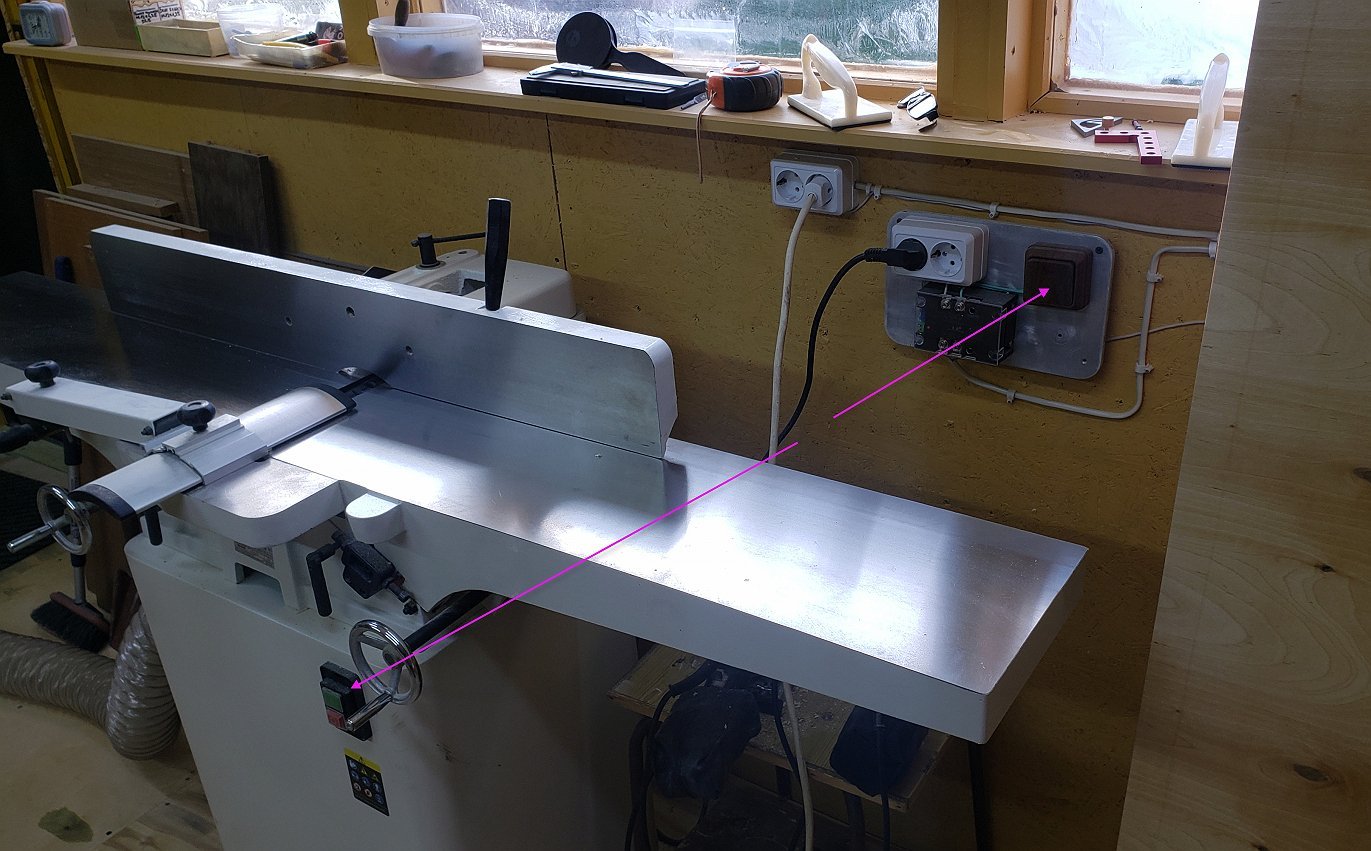

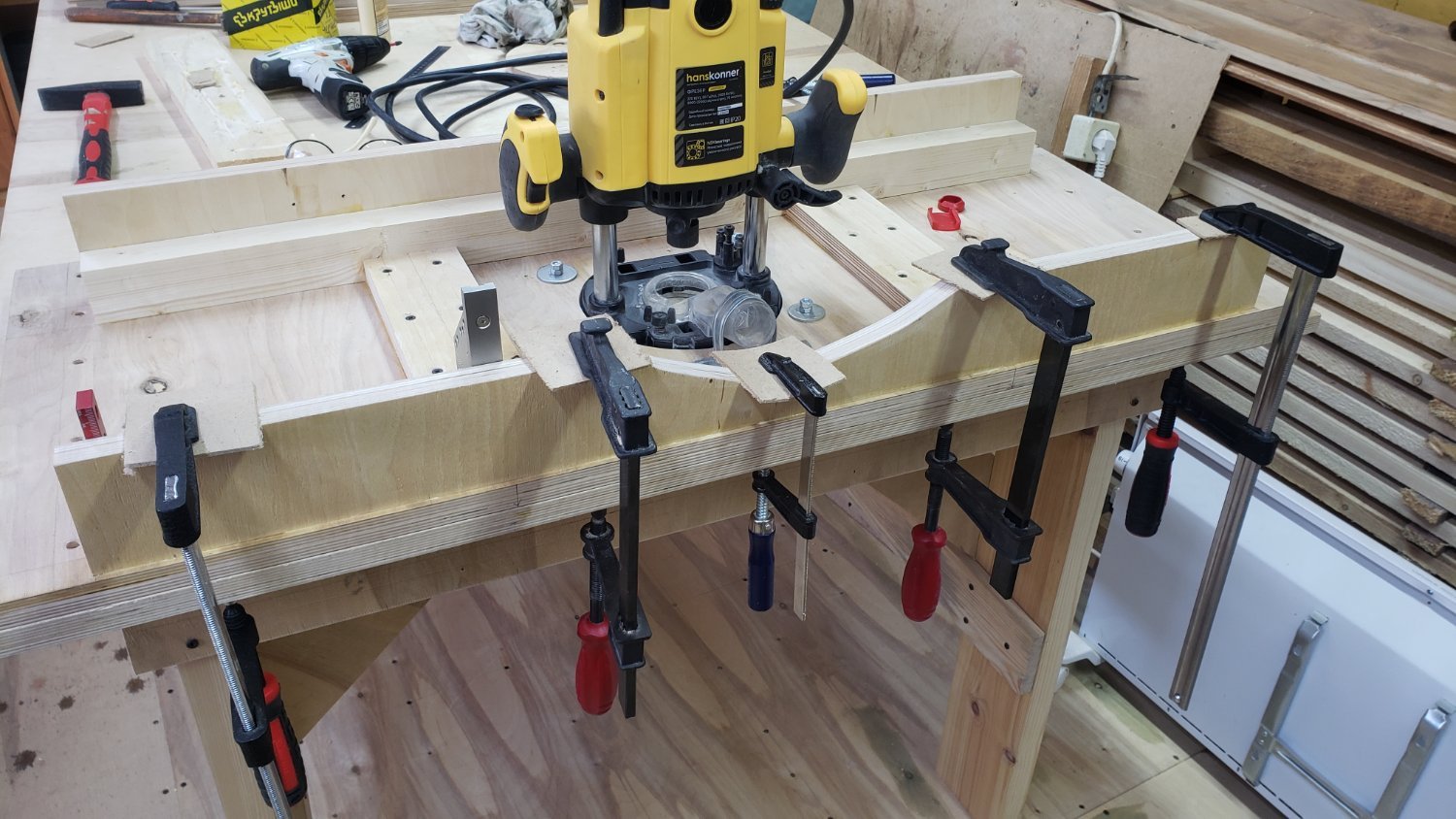

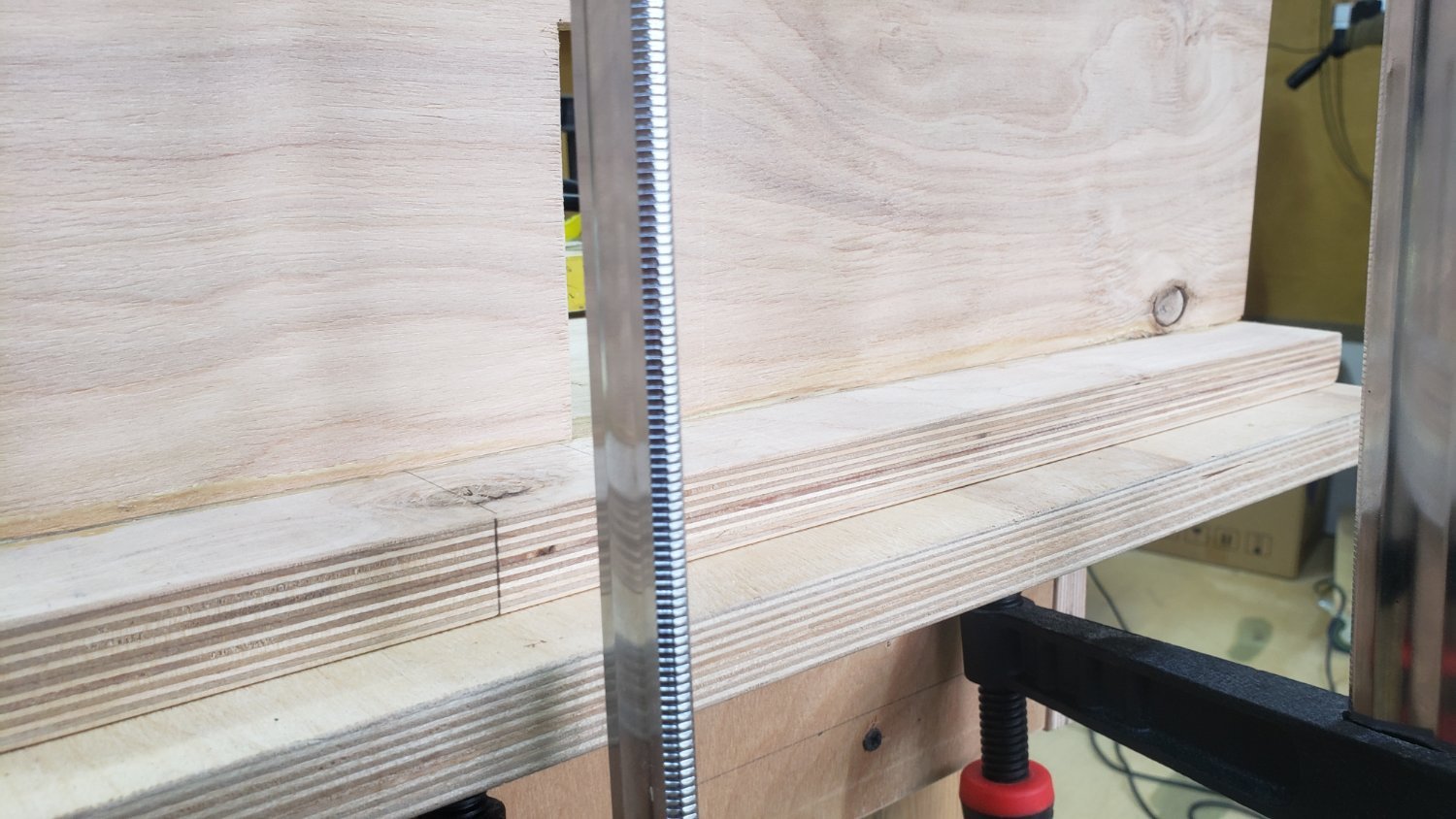

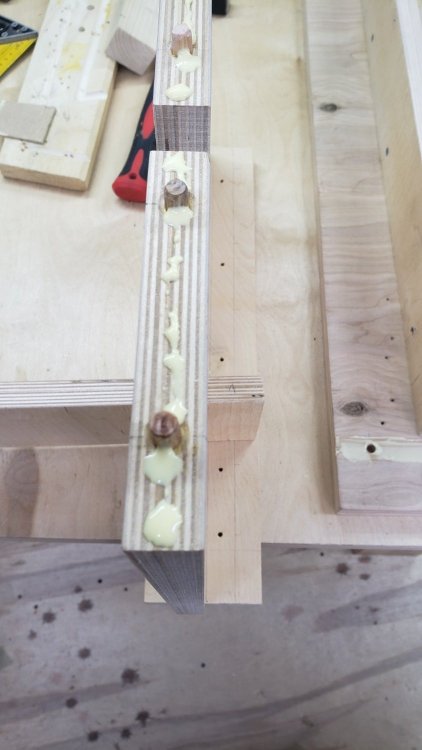

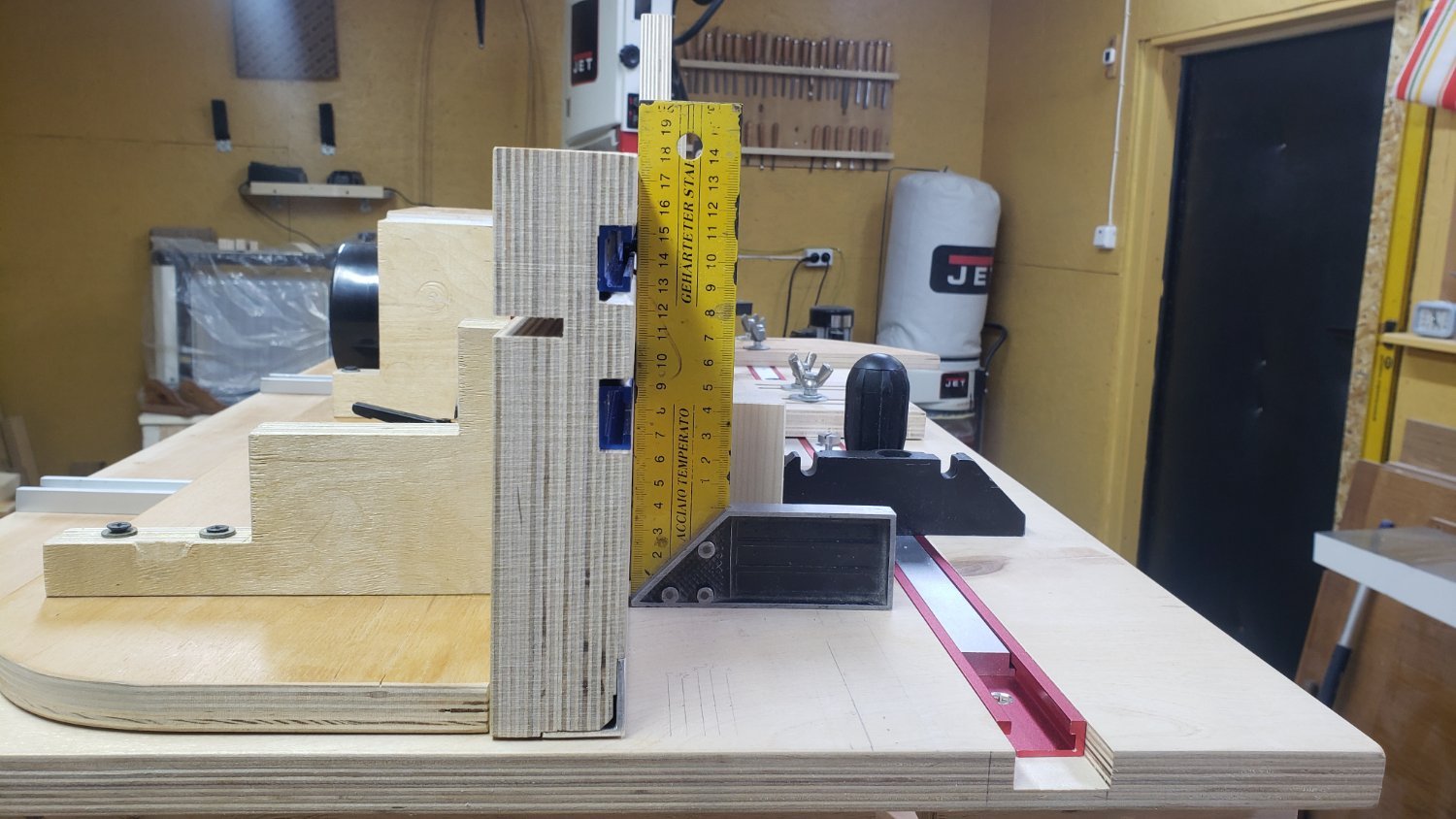

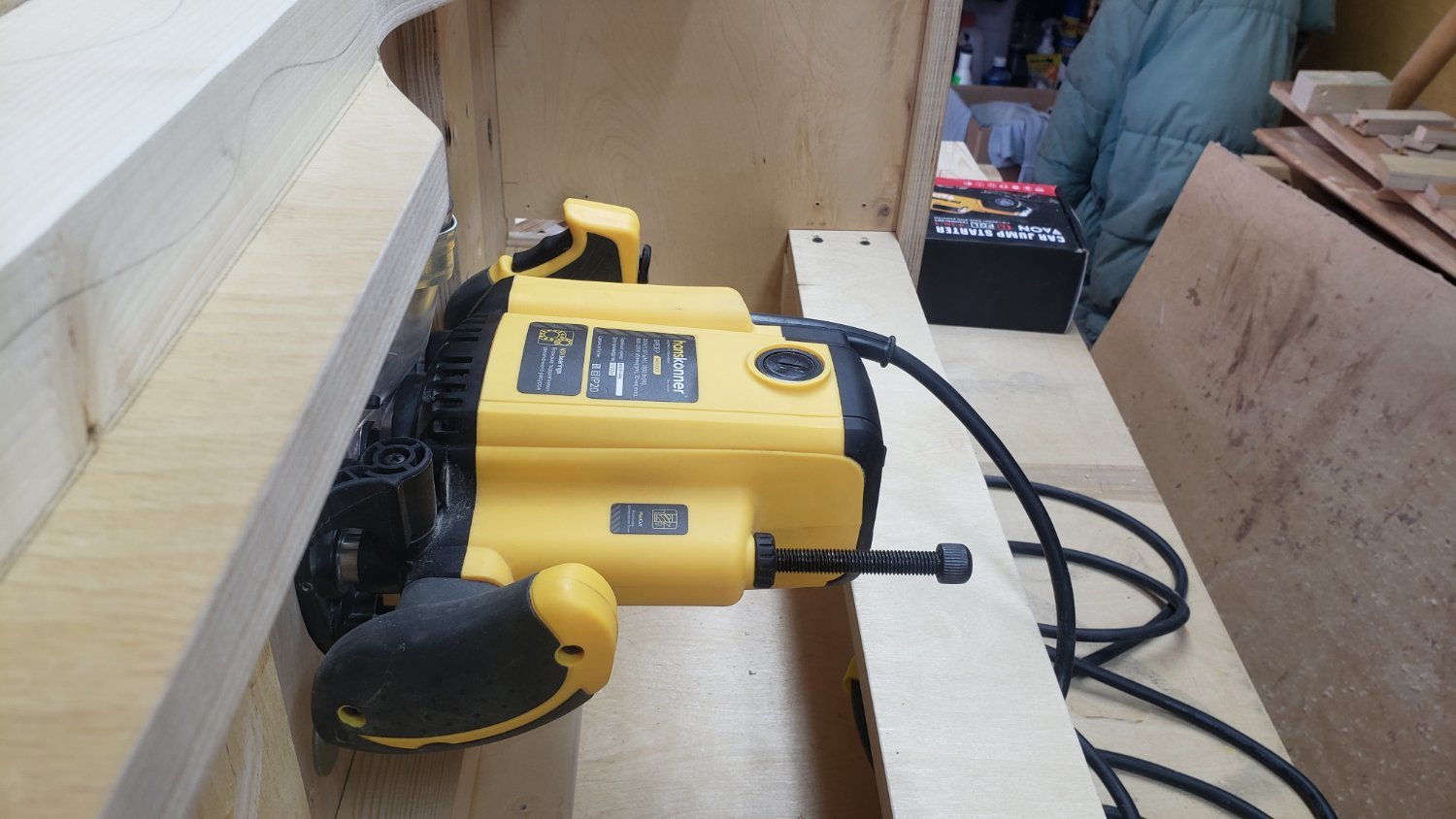

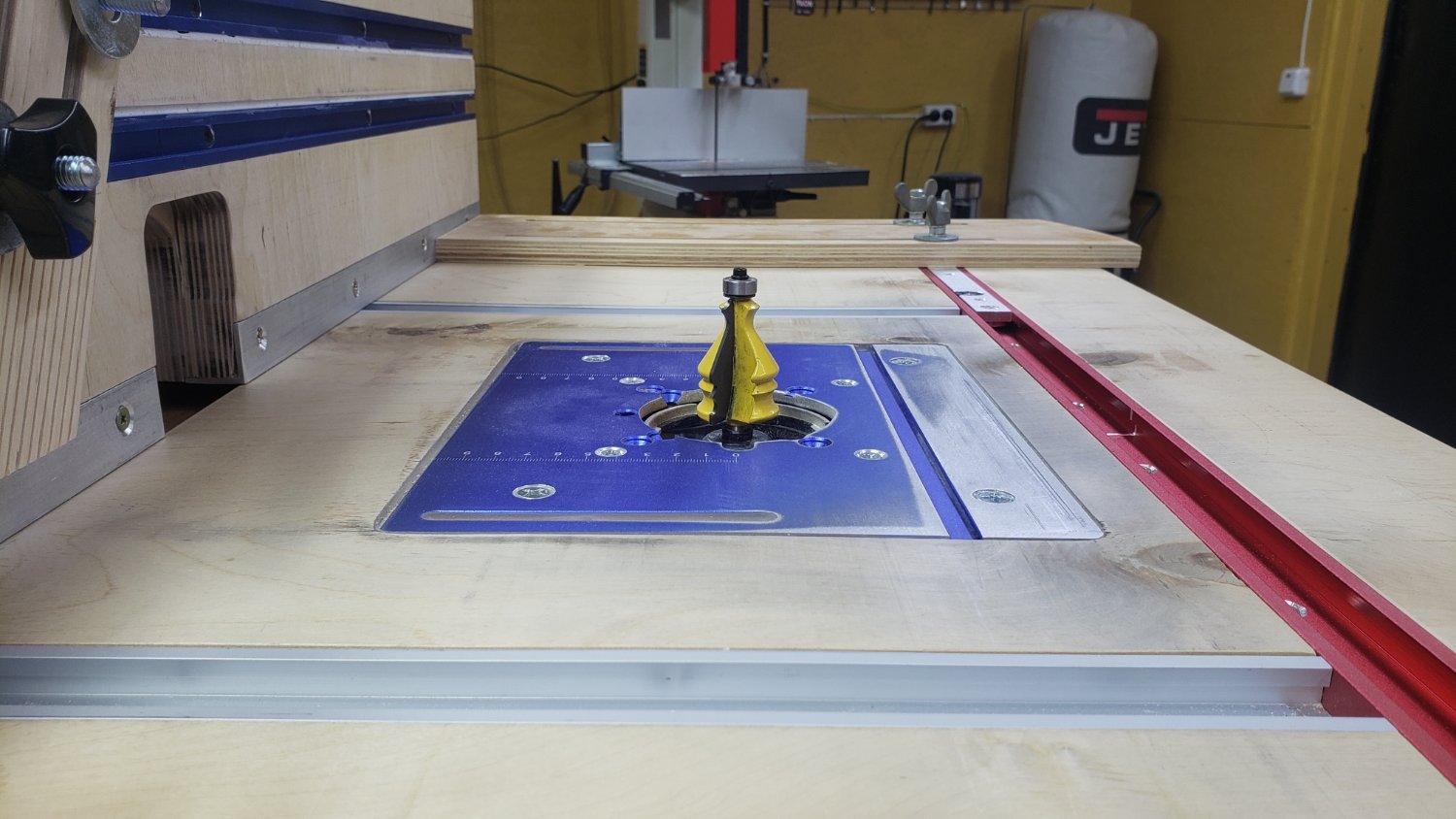

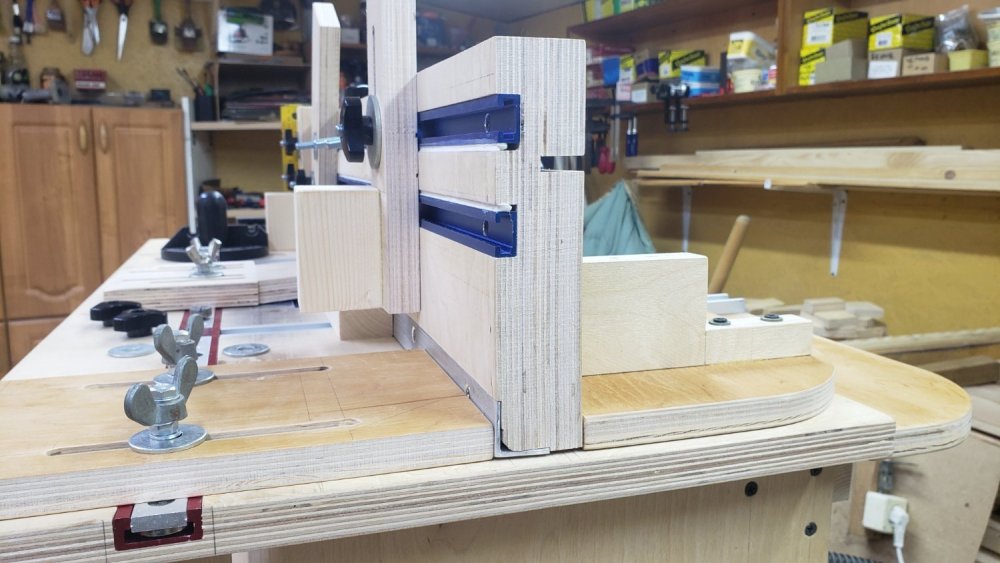

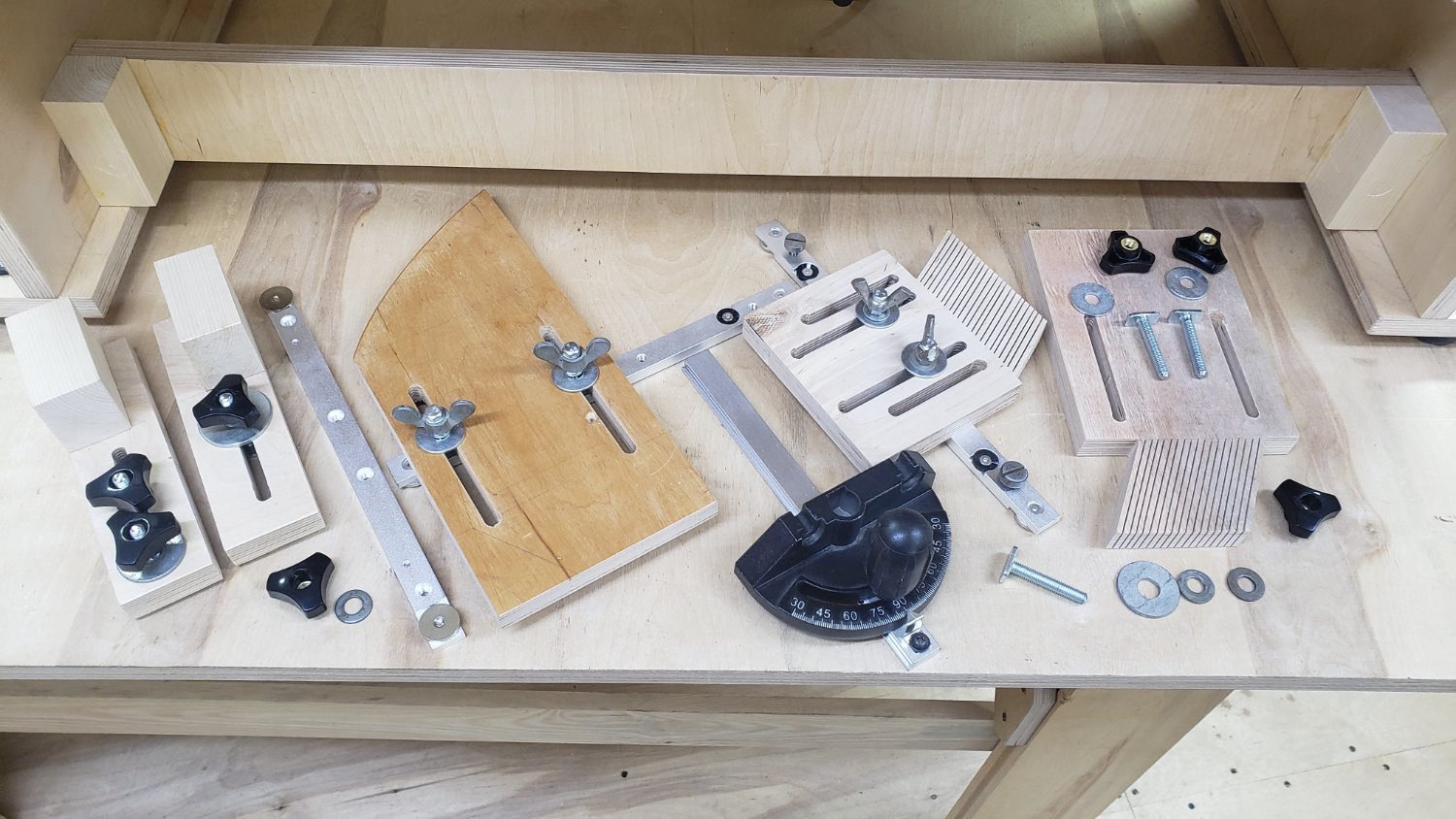

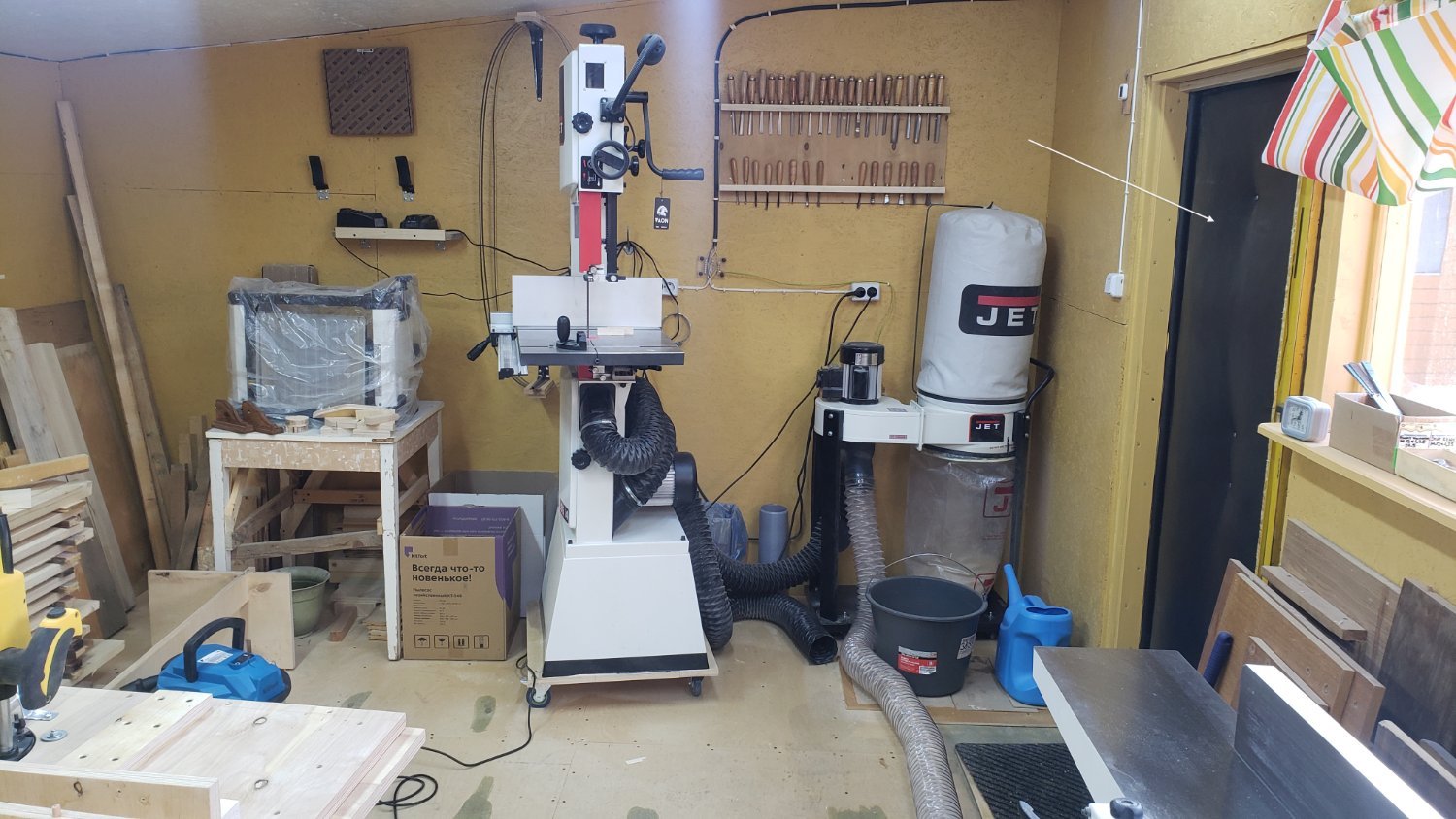

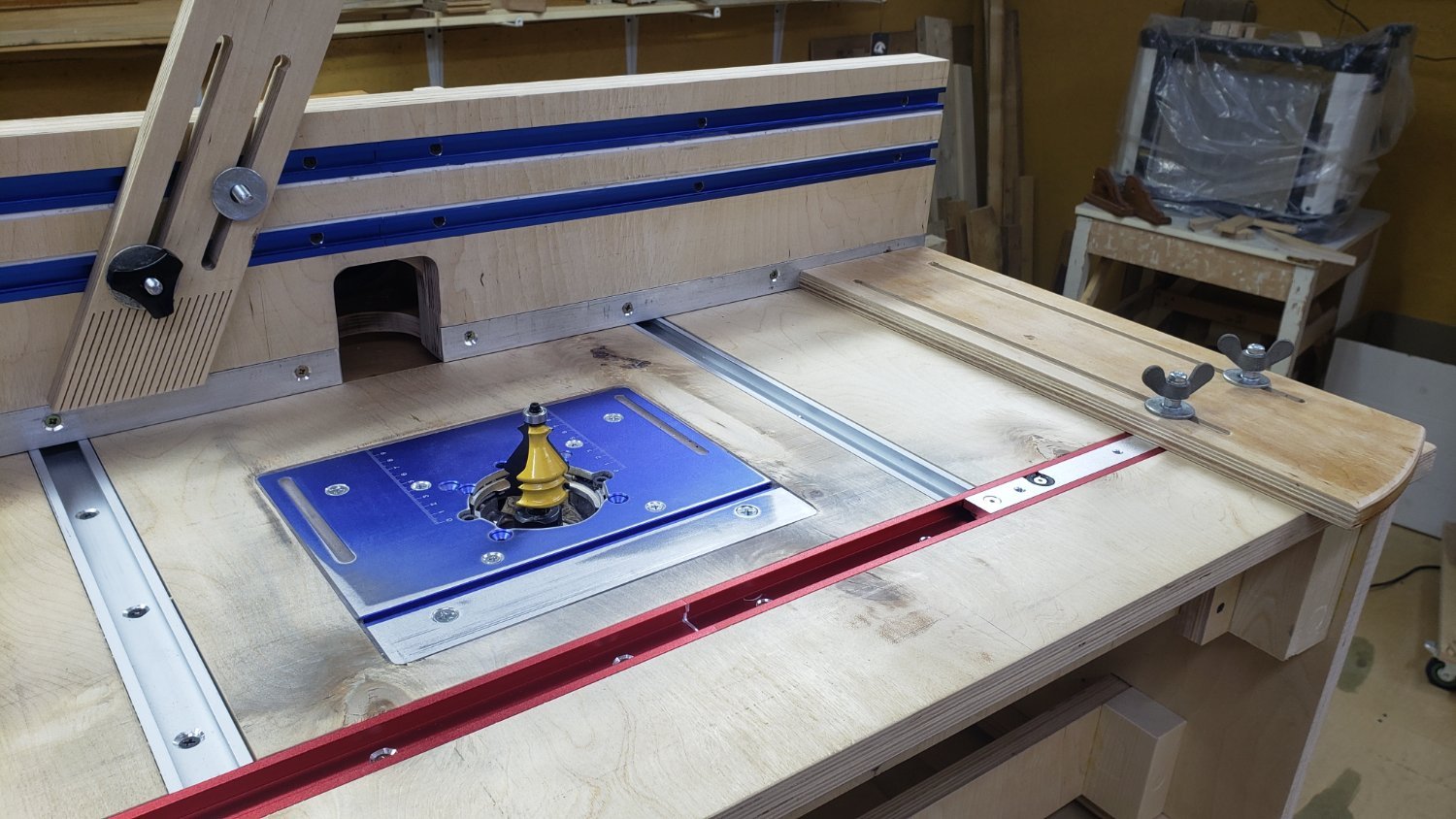

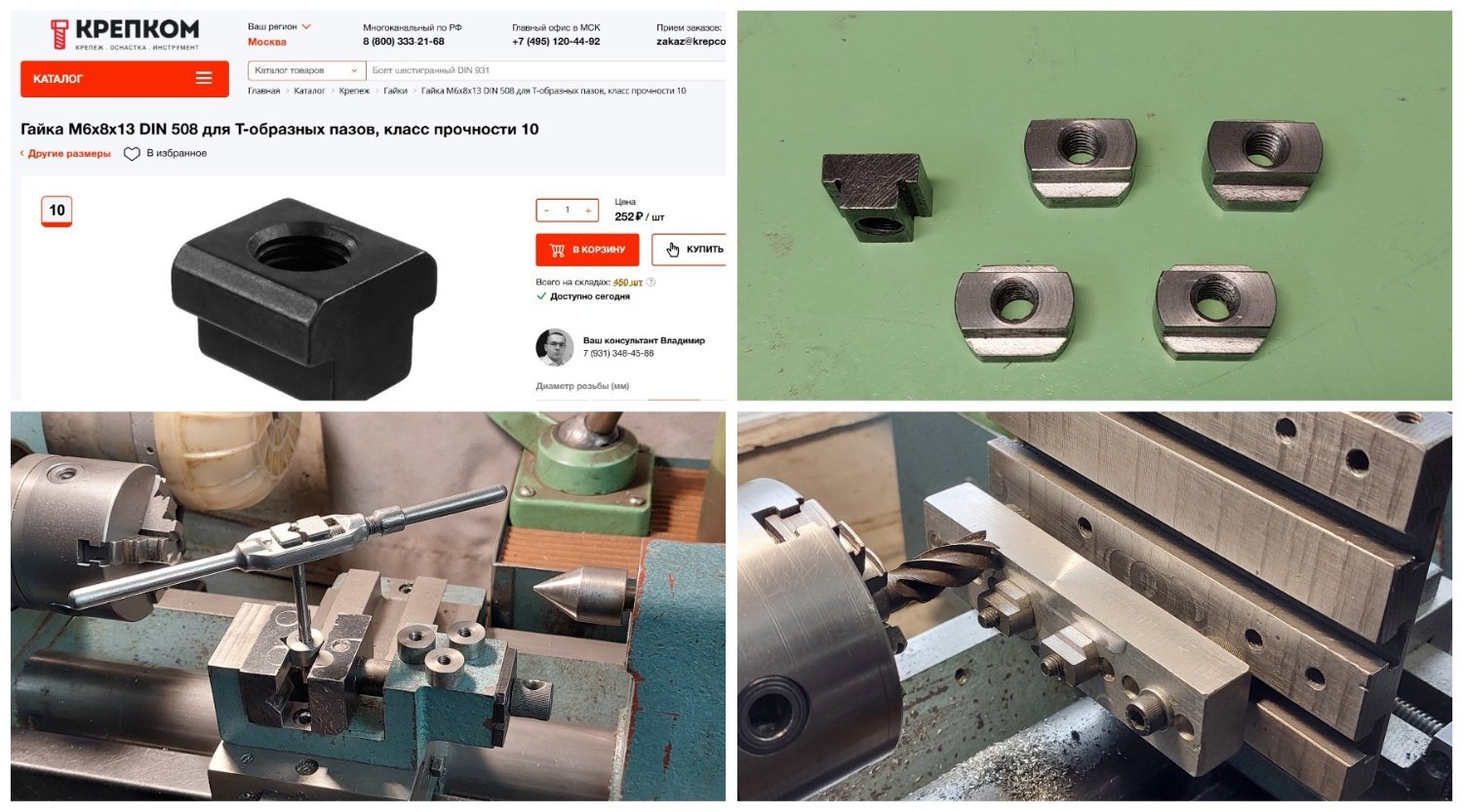

Posted Images

U.L.F. Proficient

U.L.F.

Posted
Posted
22 часа назад, Фломастер сказал:

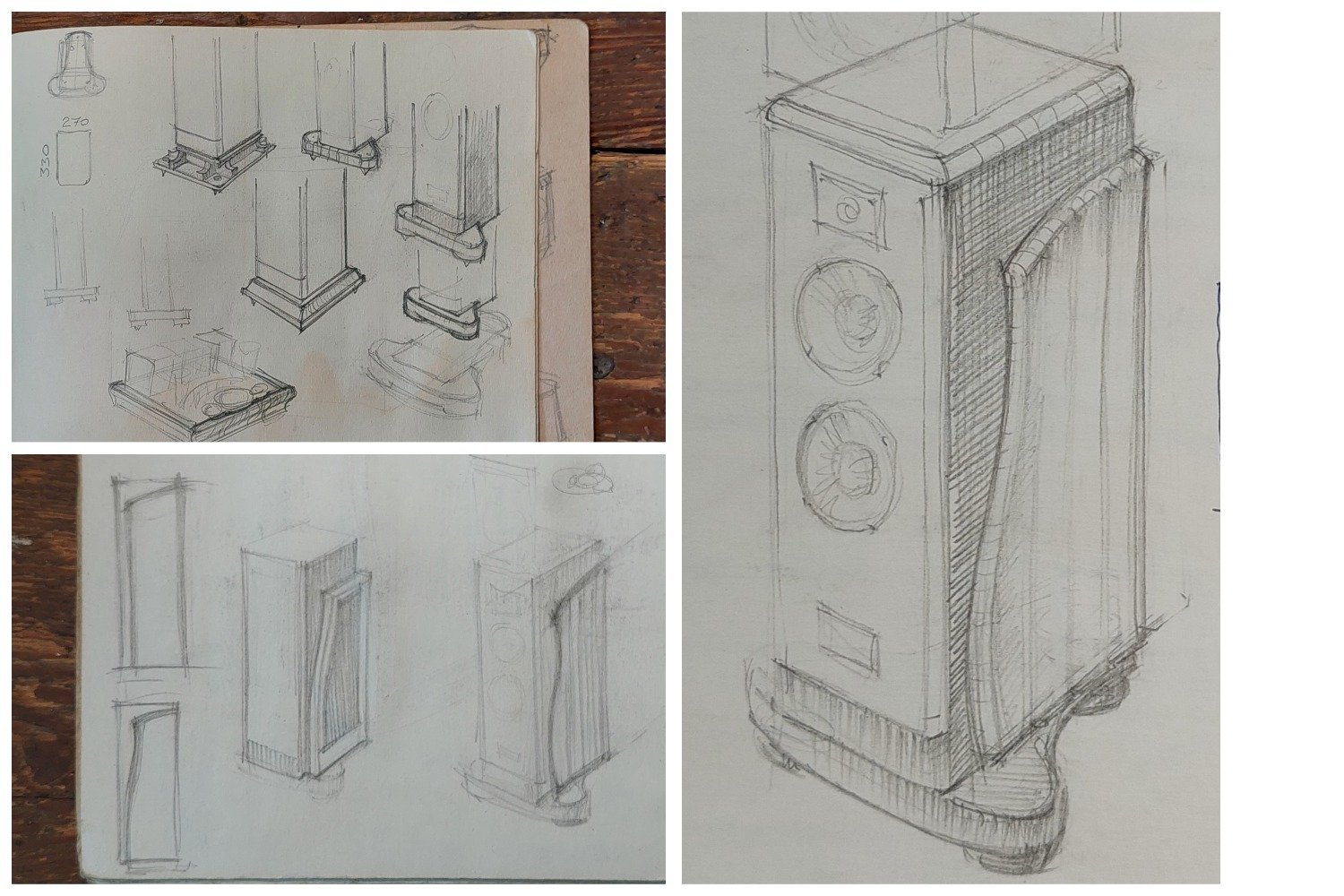

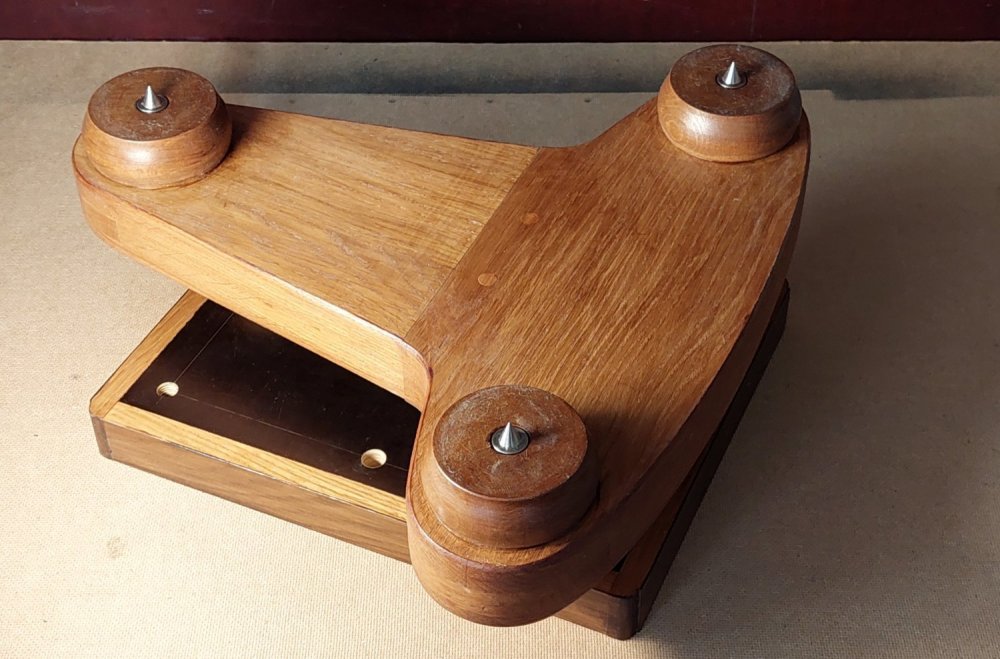

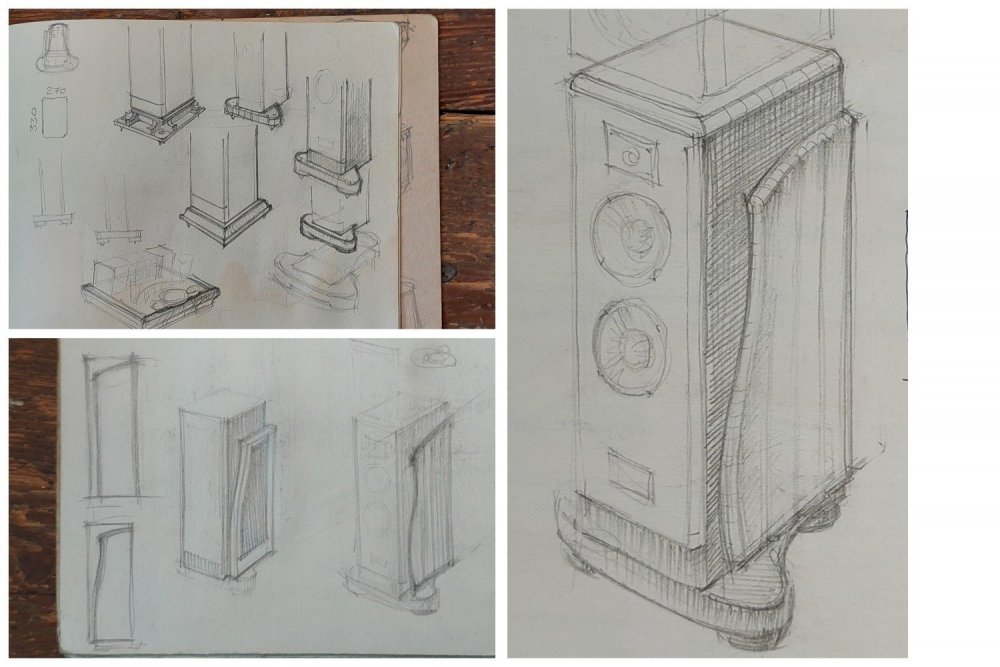

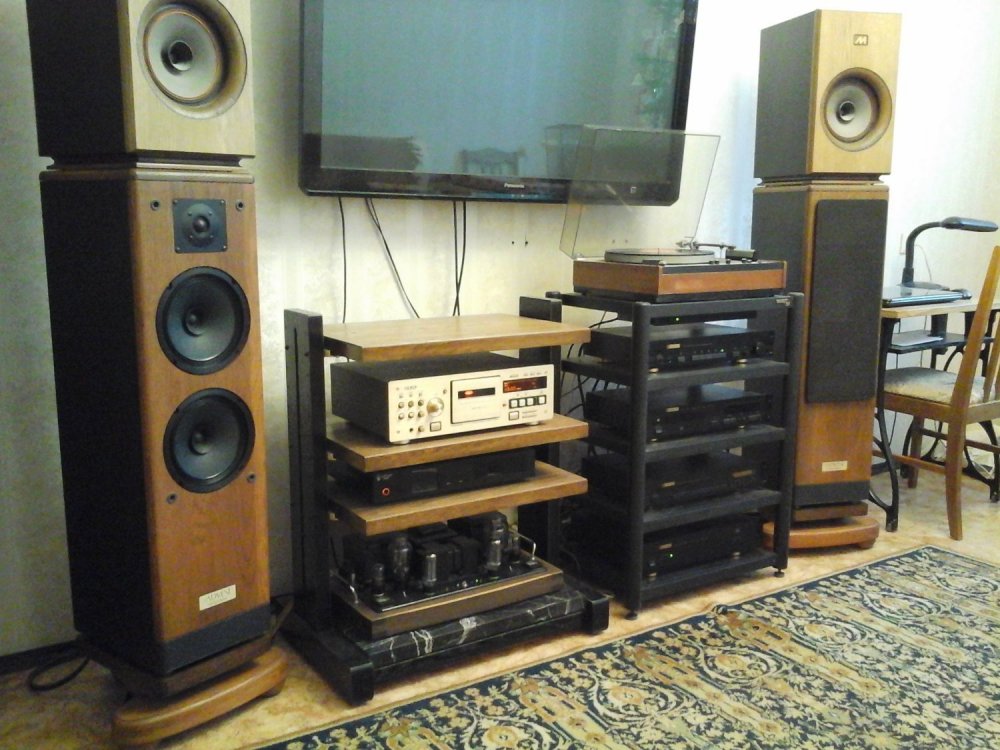

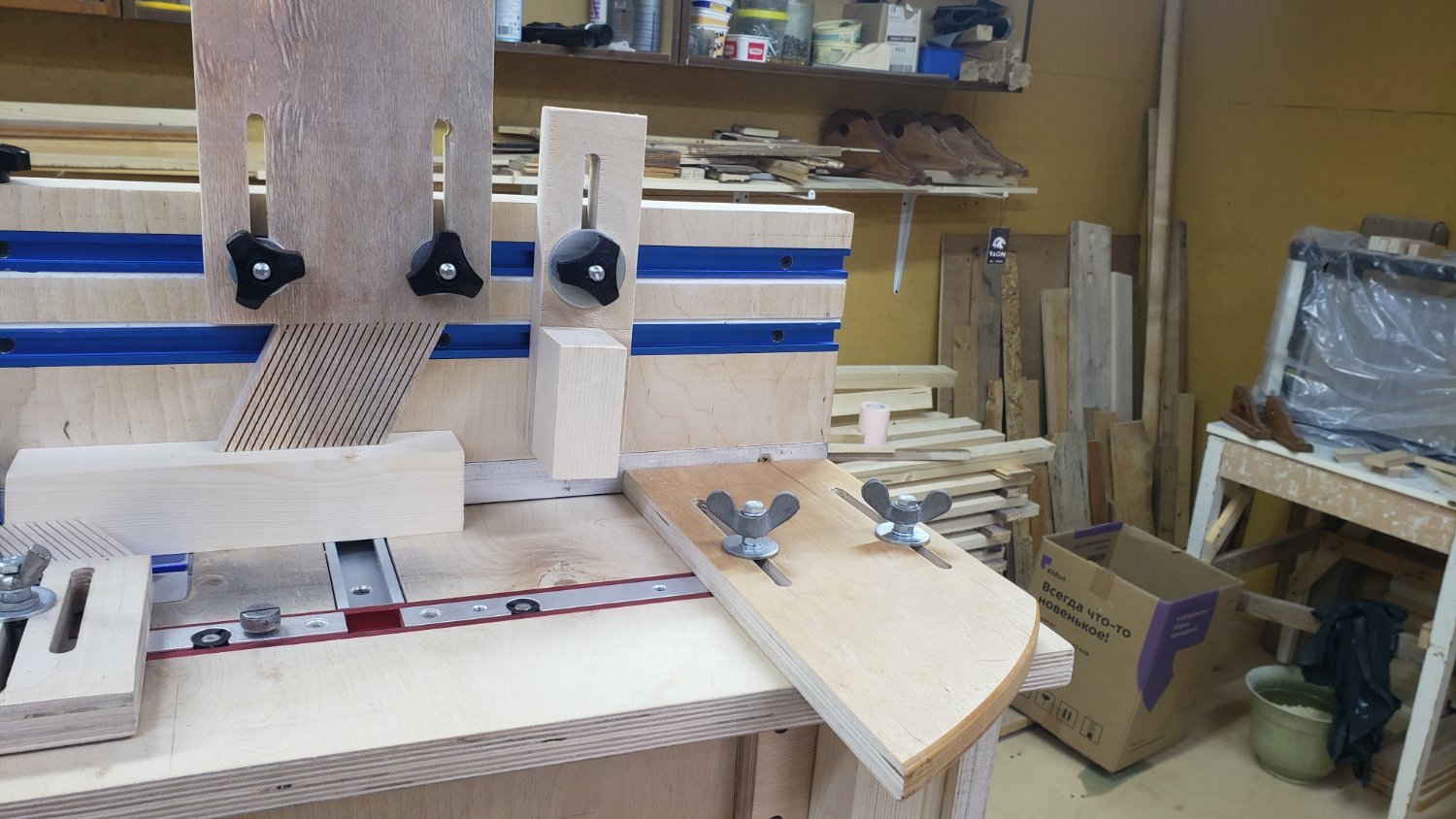

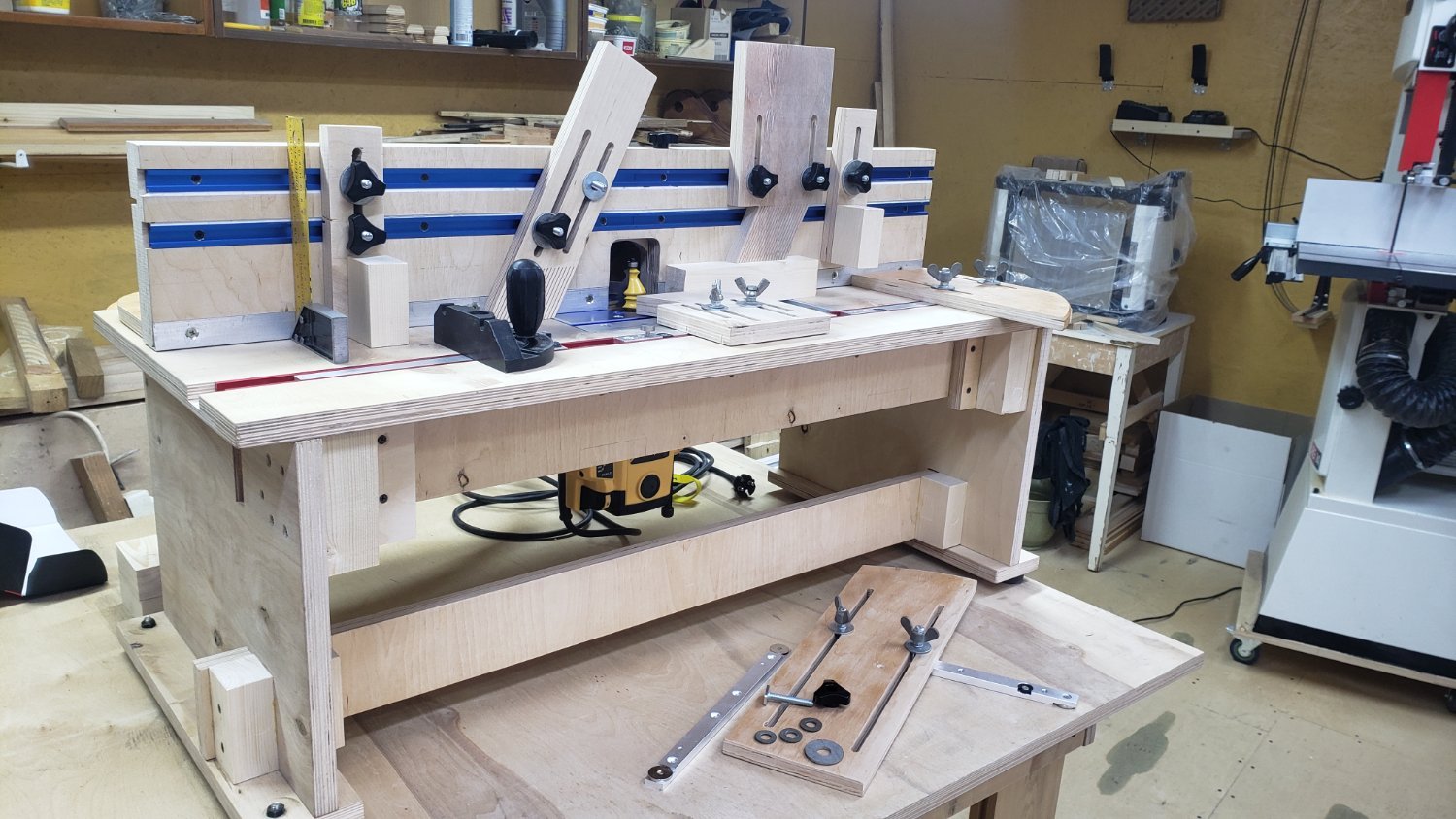

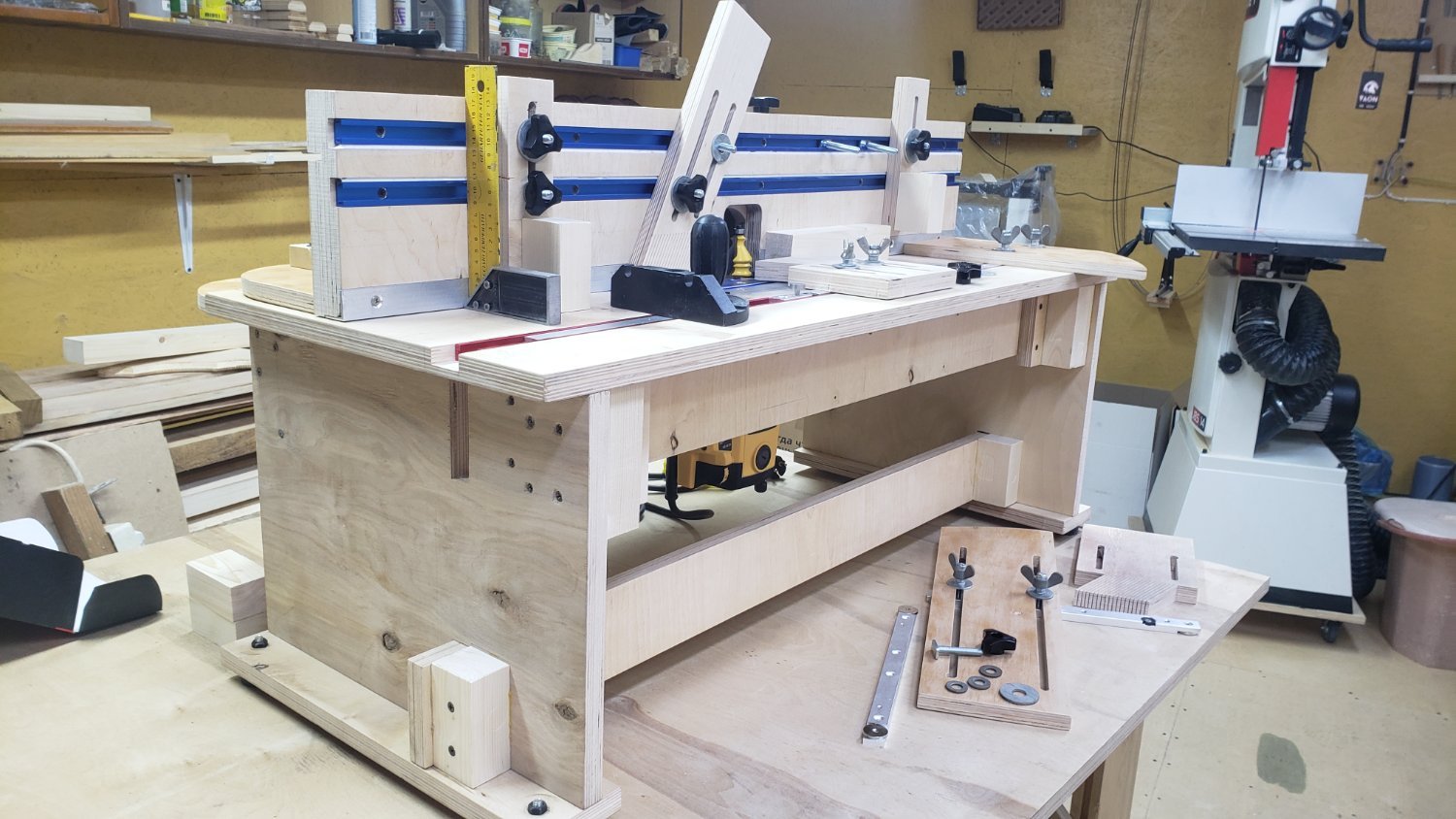

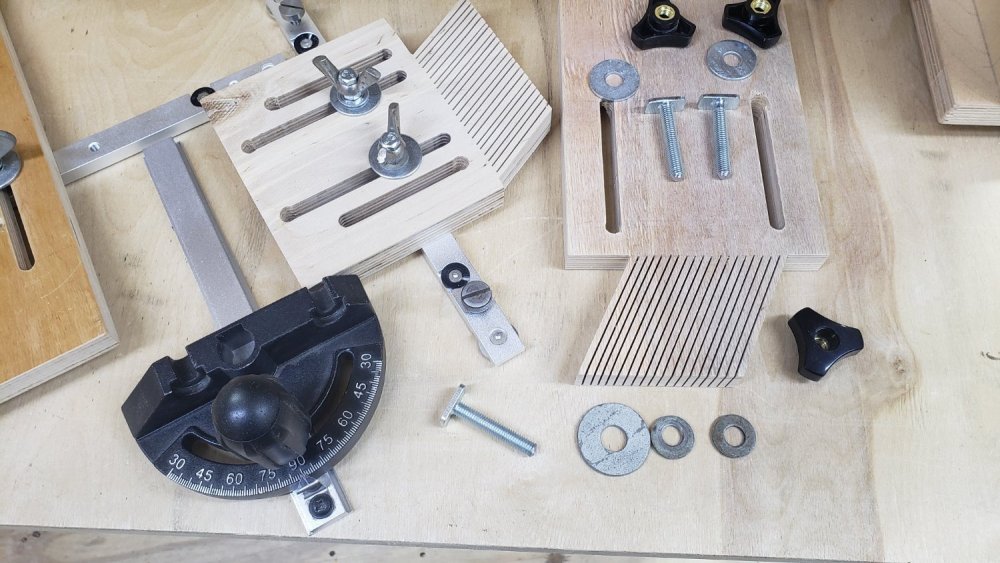

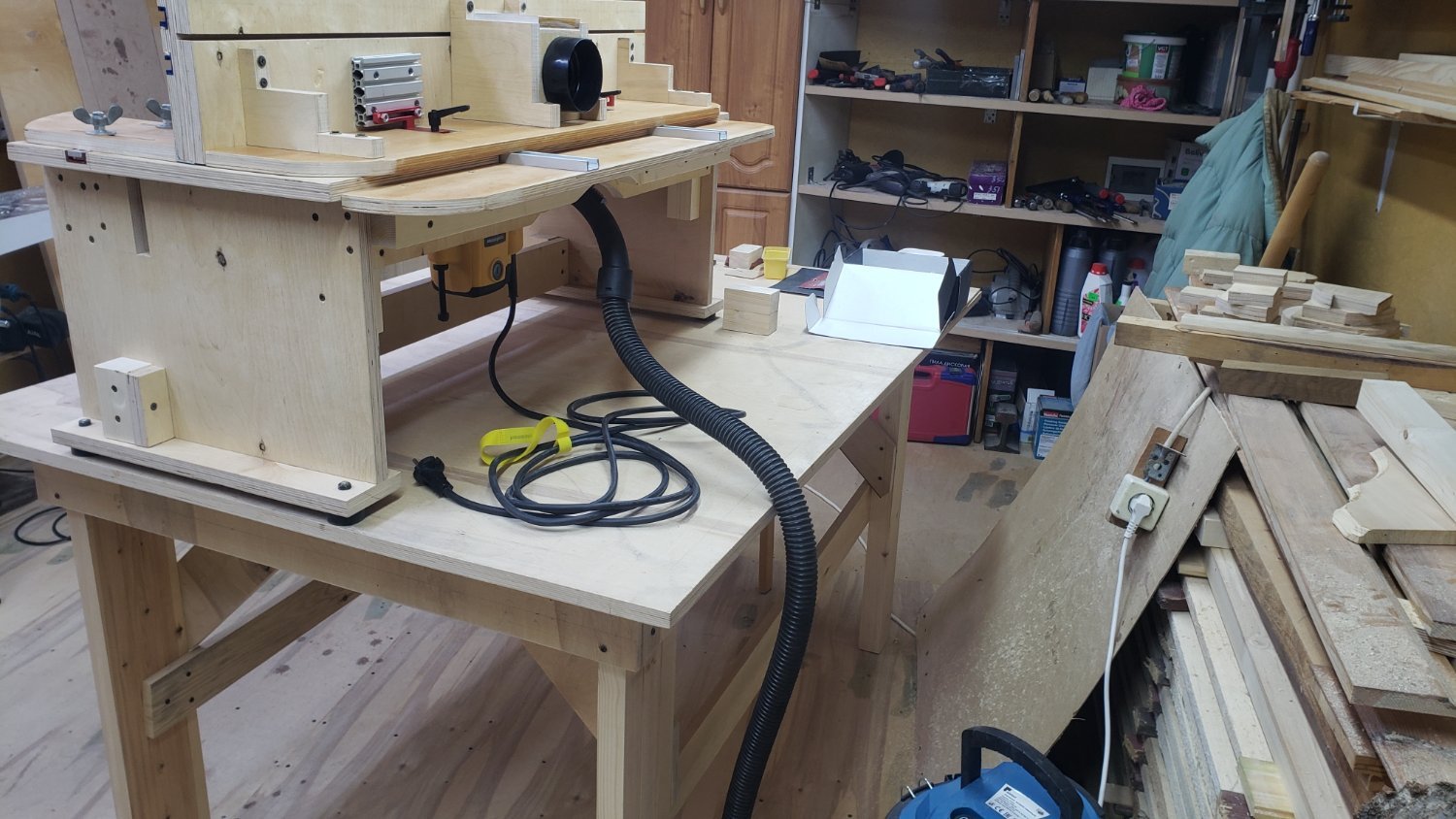

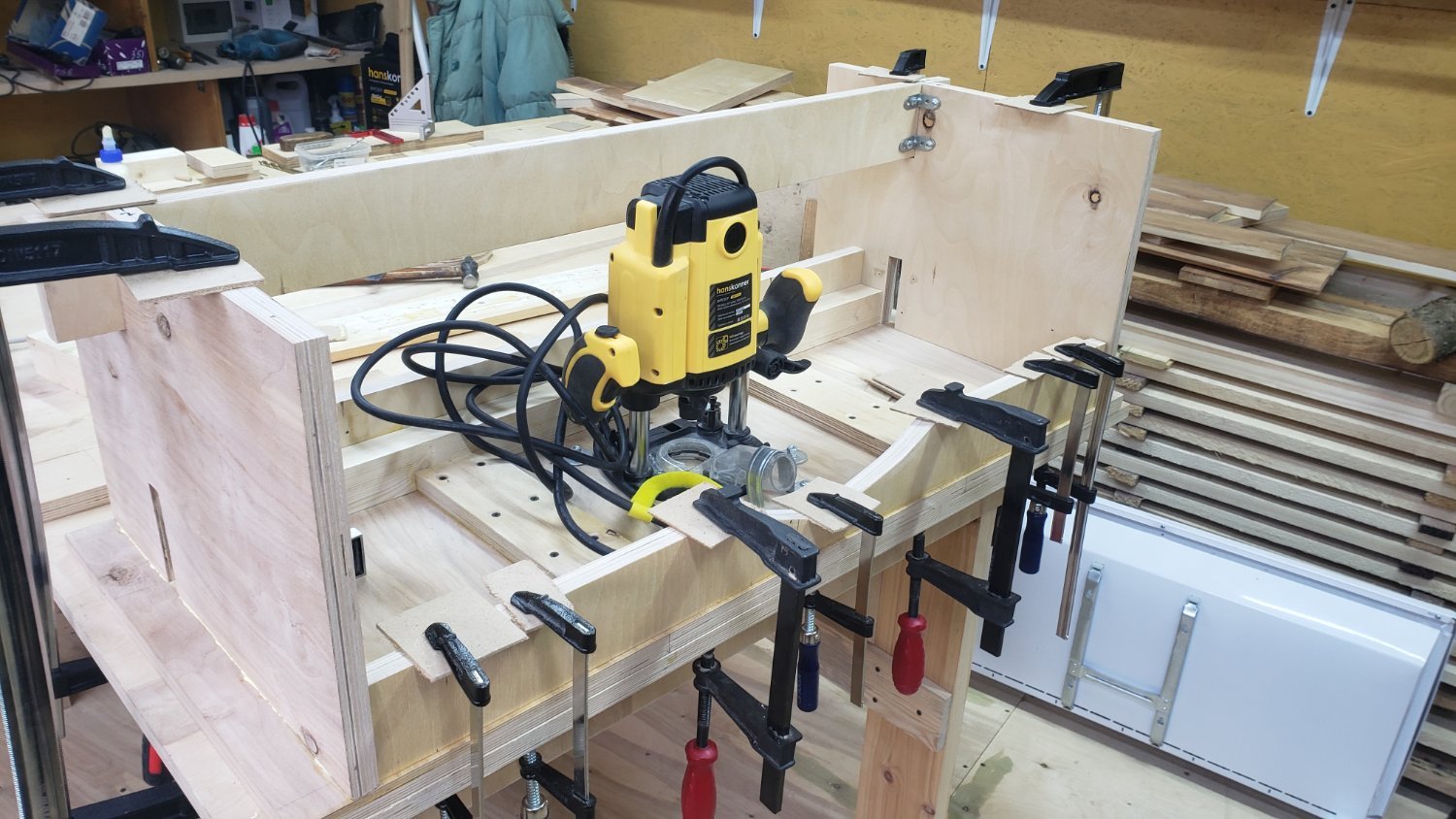

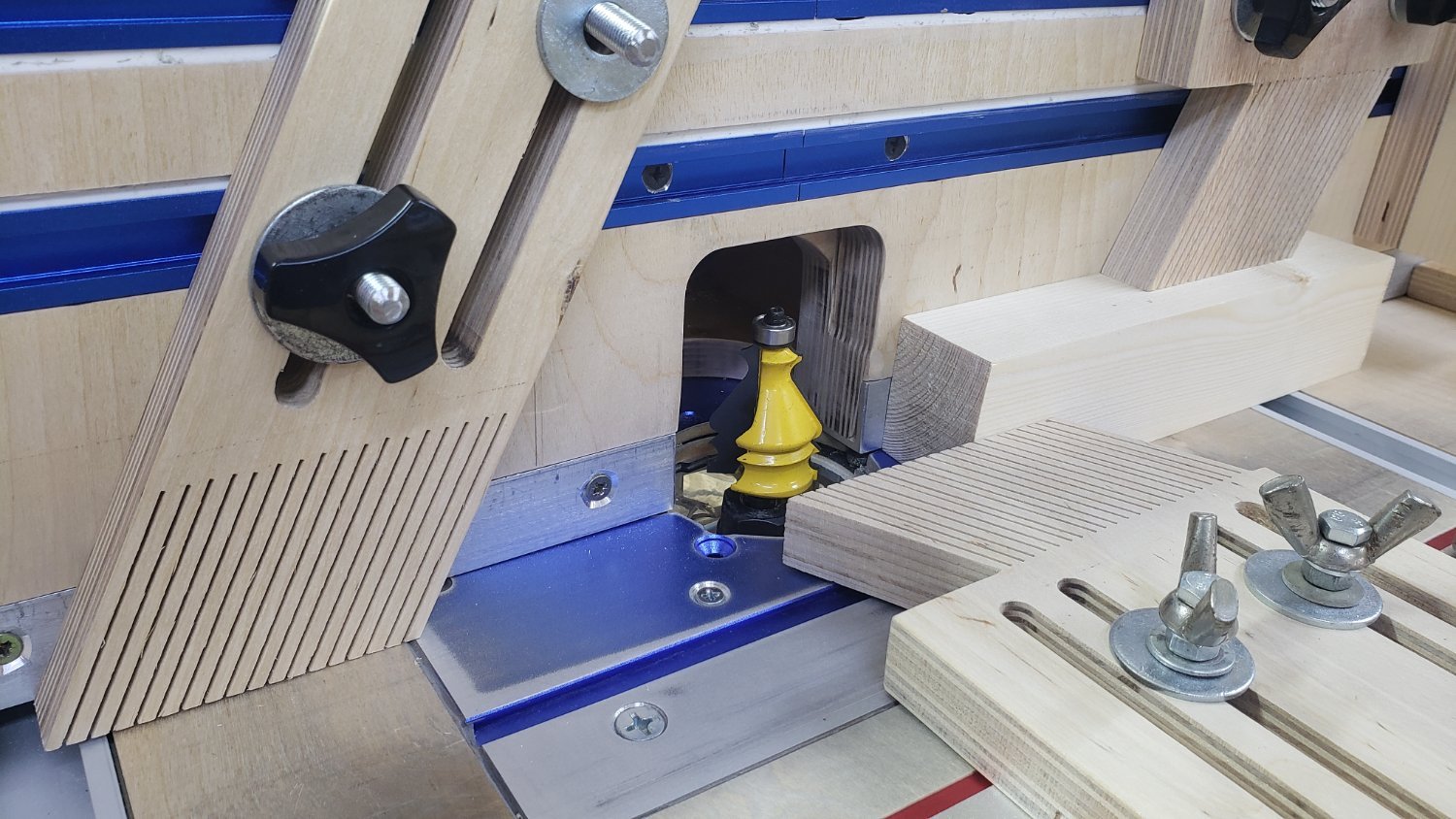

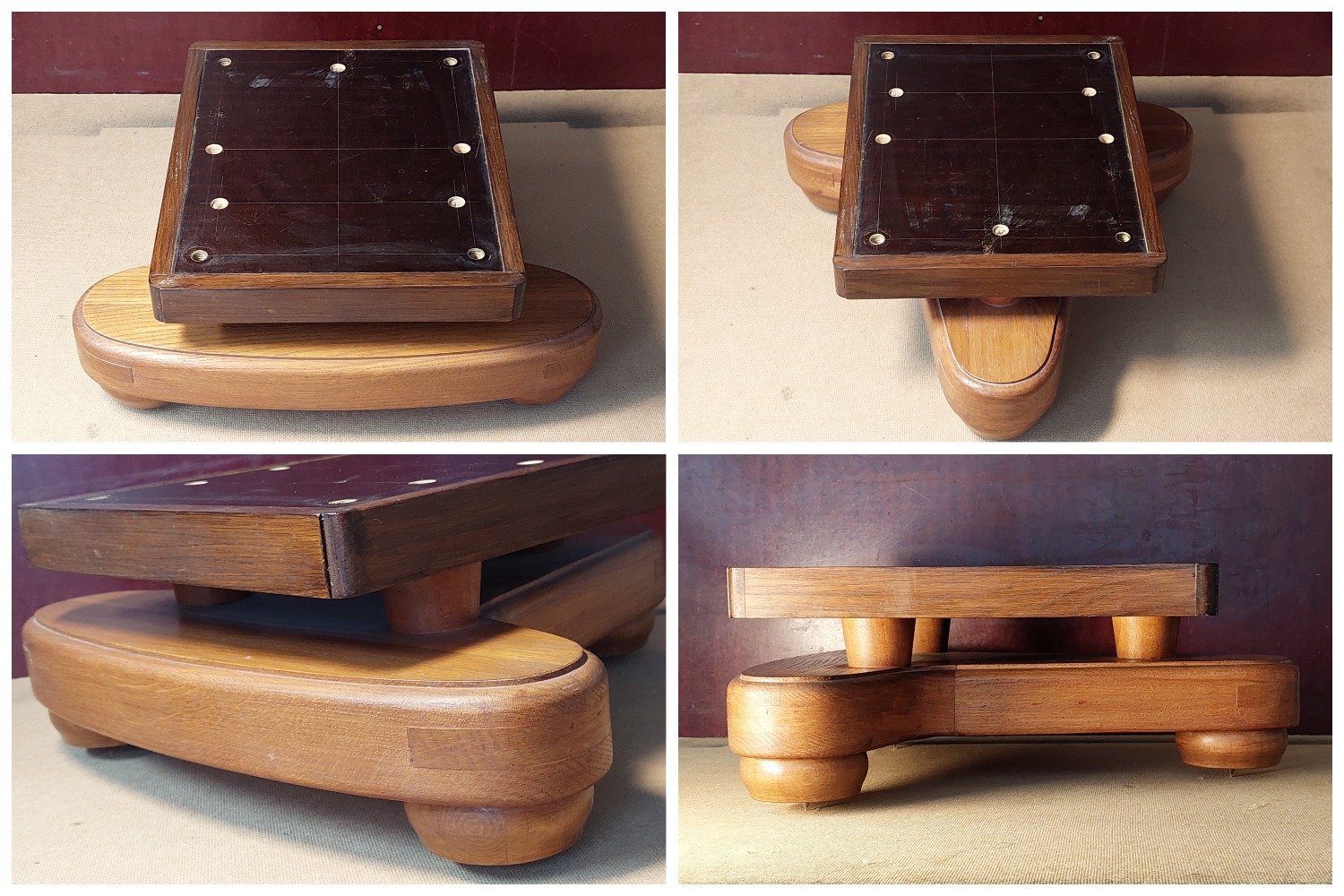

Опубликую здесь, свои соображения по теме "Стойки для акустики из дерева ".

Шикарная работа с деревом. Но... по моему для напольников подобные конструкции совершенно лишняя вещь. Пара плит из камня смотрелась бы конечно скромней, но по функциональности не была бы сверх необходимого.

Фломастер Local

Фломастер

Posted
  • Author
Posted
13 минут назад, U.L.F. сказал:

Шикарная работа с деревом. Но... по моему для напольников подобные конструкции совершенно лишняя вещь. Пара плит из камня смотрелась бы конечно скромней, но по функциональности не была бы сверх необходимого.

  Спасибо за добрые слова, выше я писал, что ВСЕ - (конструкцию, дизайн, крутизну изделия) определяют технические/технологические и финансовые возможности изготовителя... нет у меня дома возможности обрабатывать камень. Приходилось работать в гранитной мастерской, рубил надписи, рисунки... шлифовка  и полировка камня очень пыльное занятие, деревянные опилки гораздо приятнее, некоторые породы при обработке дают даже приятный аромат...

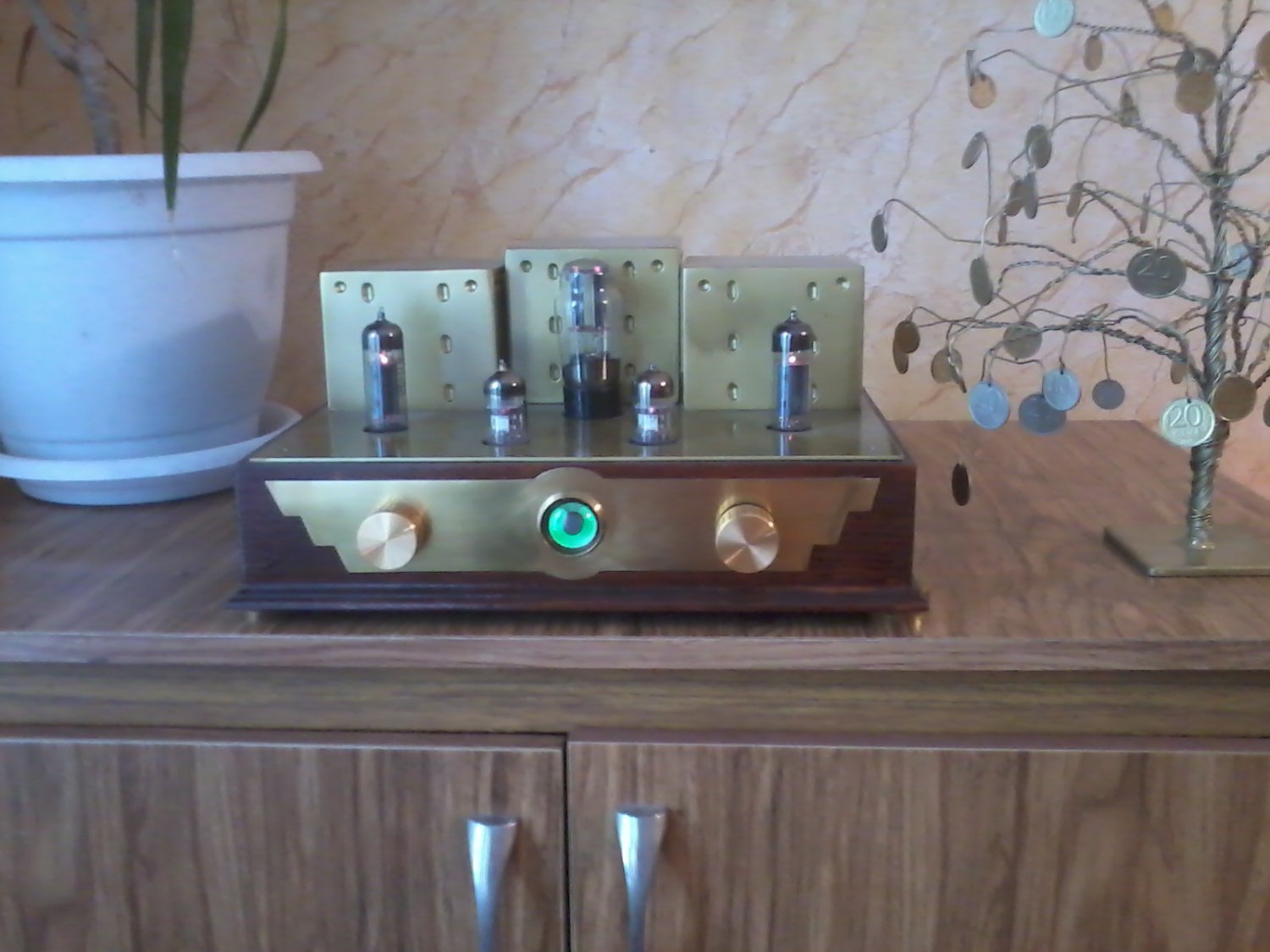

 Действительно красивый с прожилками камень  очень дорого стоит, давно как то планировал использовать его в конструкции своего корпуса, сделать верхнею панель из природного камня, под него и дизайн такой задумывался.

 Но побывав на предприятии изготовителе... то что мне понравилось (породу уже не помню, не было смысла запоминать) -  только верхняя панель стоила ЗНАЧИТЕЛЬНО дороже предполагаемой стоимости всего корпуса... от применения камня оказался.

  • Thanks (+1) 2
BAA Master

BAA

Posted
Posted
29 minutes ago, U.L.F. said:

Озон всегда поможет

В общем есть такое, даже режется правильным диском алмазным. Но, плоскость не плоскостная, толщина плавает около миллиметра. Сколько будет калиброванное стоить... Уже писал, что бразильская каменюка ровная. И работа с камнем ни разу не проще. А вот если брать с 5 гранями полировки
Артикул Озона: 3464043355

U.L.F. Proficient

U.L.F.

Posted
Posted
15 минут назад, BAA сказал:

В общем есть такое, даже режется правильным диском алмазным. Но, плоскость не плоскостная, толщина плавает около миллиметра. Сколько будет калиброванное стоить... Уже писал, что бразильская каменюка ровная. И работа с камнем ни разу не проще. А вот если брать с 5 гранями полировки
Артикул Озона: 3464043355

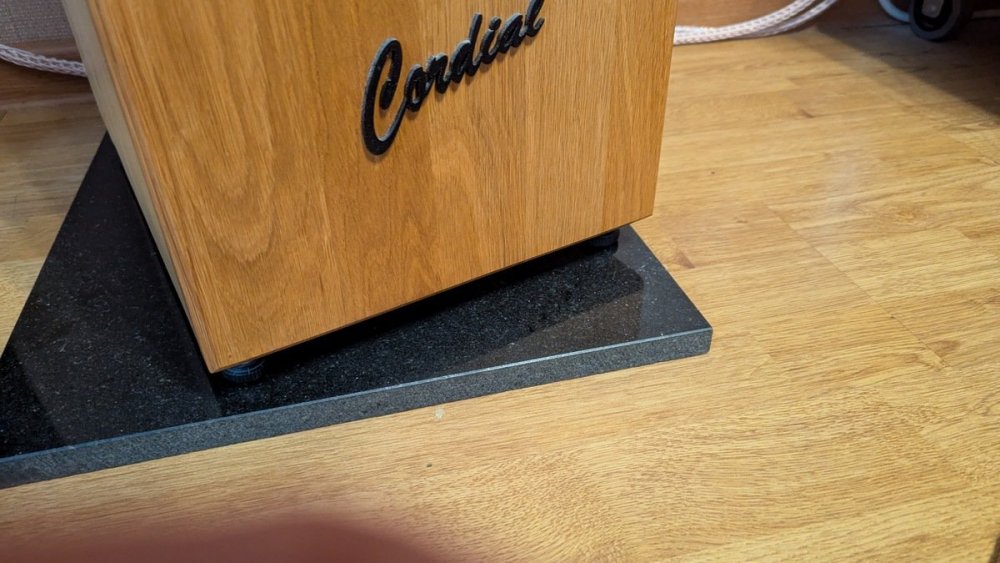

Я несколько лет назад покупал, всё ровно было. Верх отполирован. Единственный недостаток, что торцы не полированные и выглядели седыми. Прошелся лаком по торцам и они потемнели в цвет верха.


Фломастер Local

Фломастер

Posted
  • Author
Posted

Rezvoy

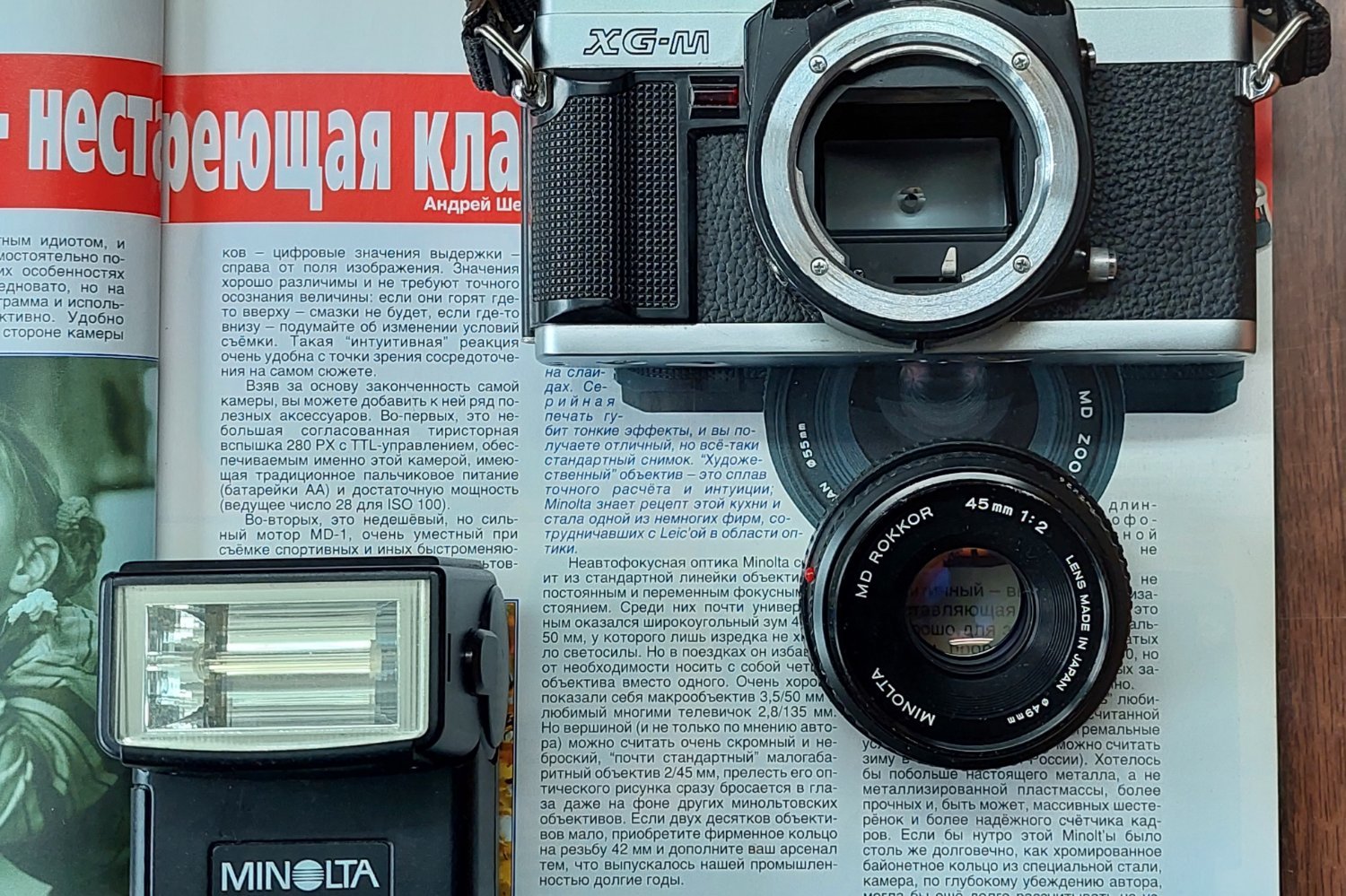

  Александр, я Вам здесь отвечу. Minolta XG-M была в моем пользовании, с байонетом MD, в журнале ФотоМагазин 6(19)1997 был обзор подобной камеры.  Два объектива фикс 2/45 и зум 100-300.  Камера очень удобная и компактная, можно даже в кармане носить с объективом 45мм.

  Дальномерки имеют определенные технические достоинства, но все же, для художественного фото нужно четко видеть границы кадра, кадрирующие уголки их видоискателя не дают такого восприятия. Это на мой взгляд главный их недостаток и существенное преимущество здесь у зеркальных фотоаппаратов. К их плюсам также добавлю возможность оценить глубину резкости и ее расположение в кадре, более точный замер освещения. Все эти функции полностью сохраняются и на сменных объективах.




  • 2 weeks later...
Фломастер Local

Фломастер

Posted
  • Author
Posted

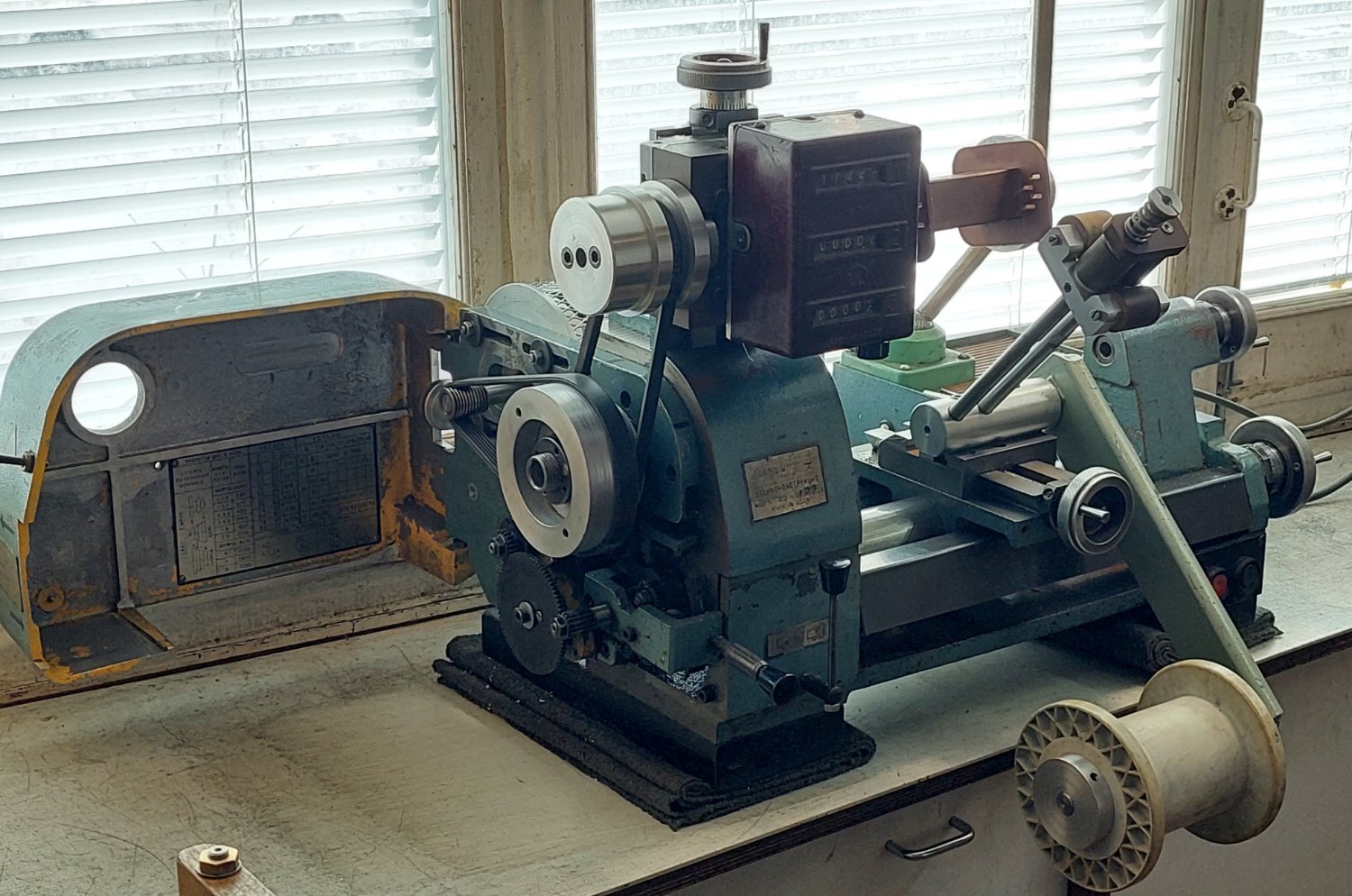

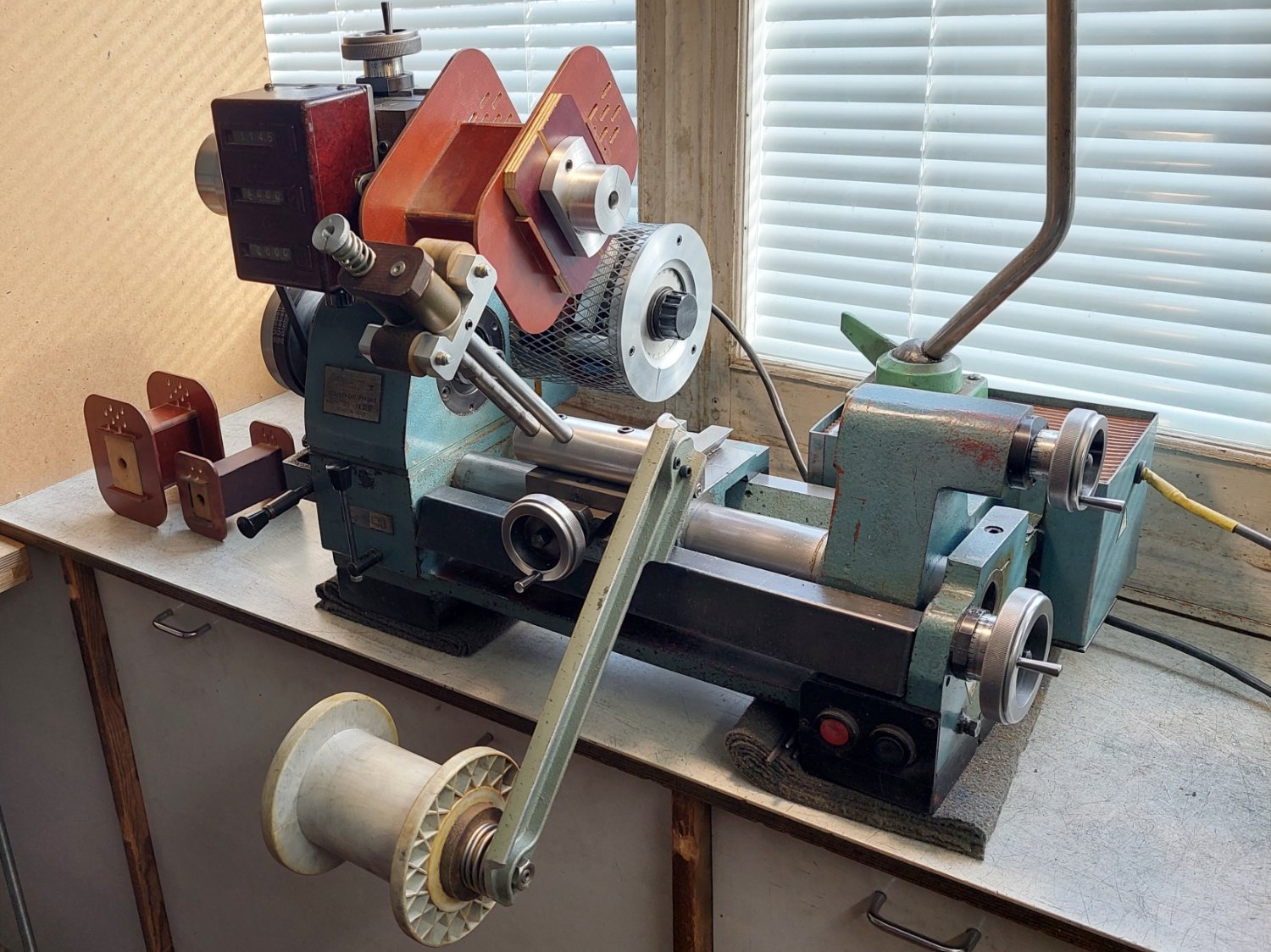

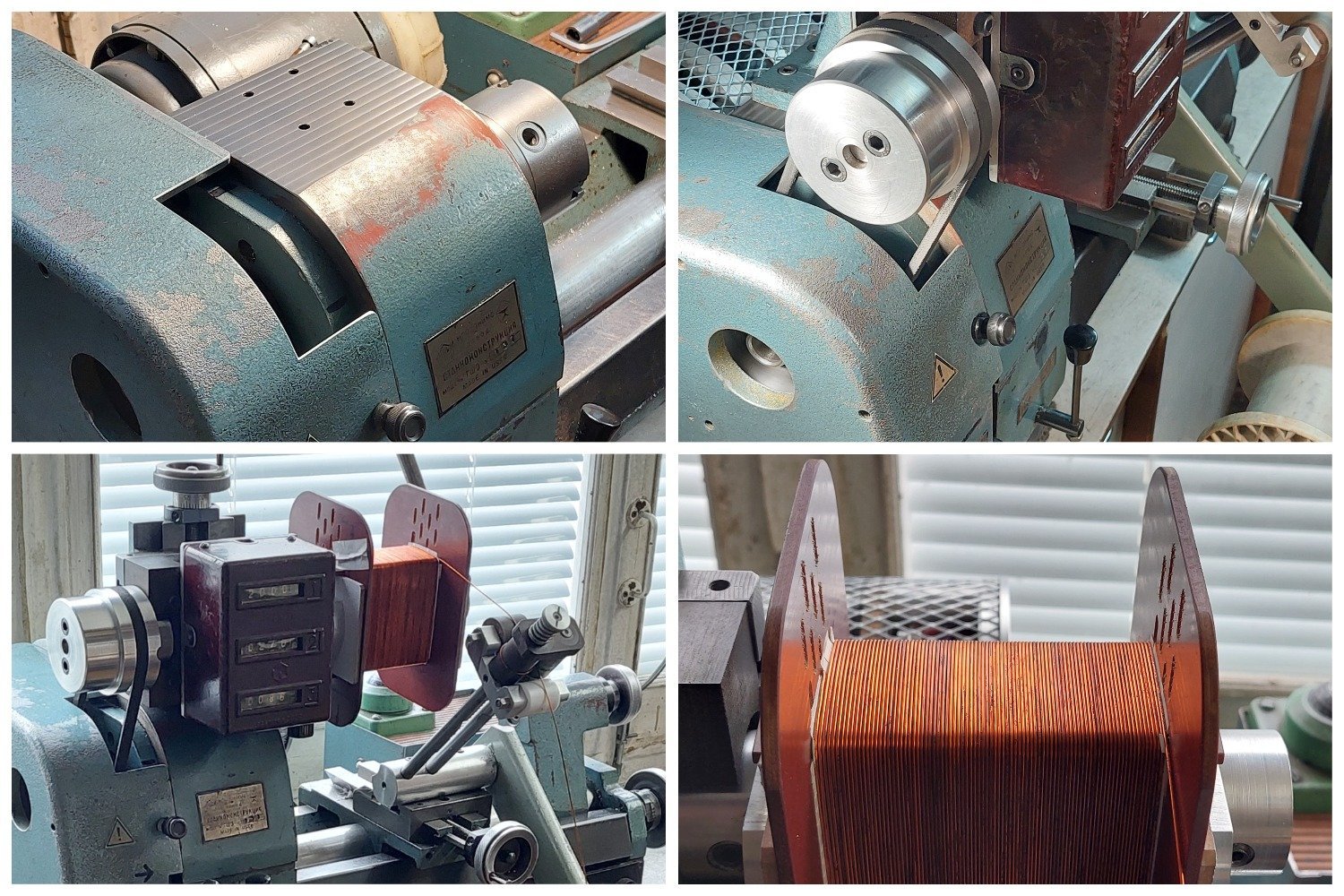

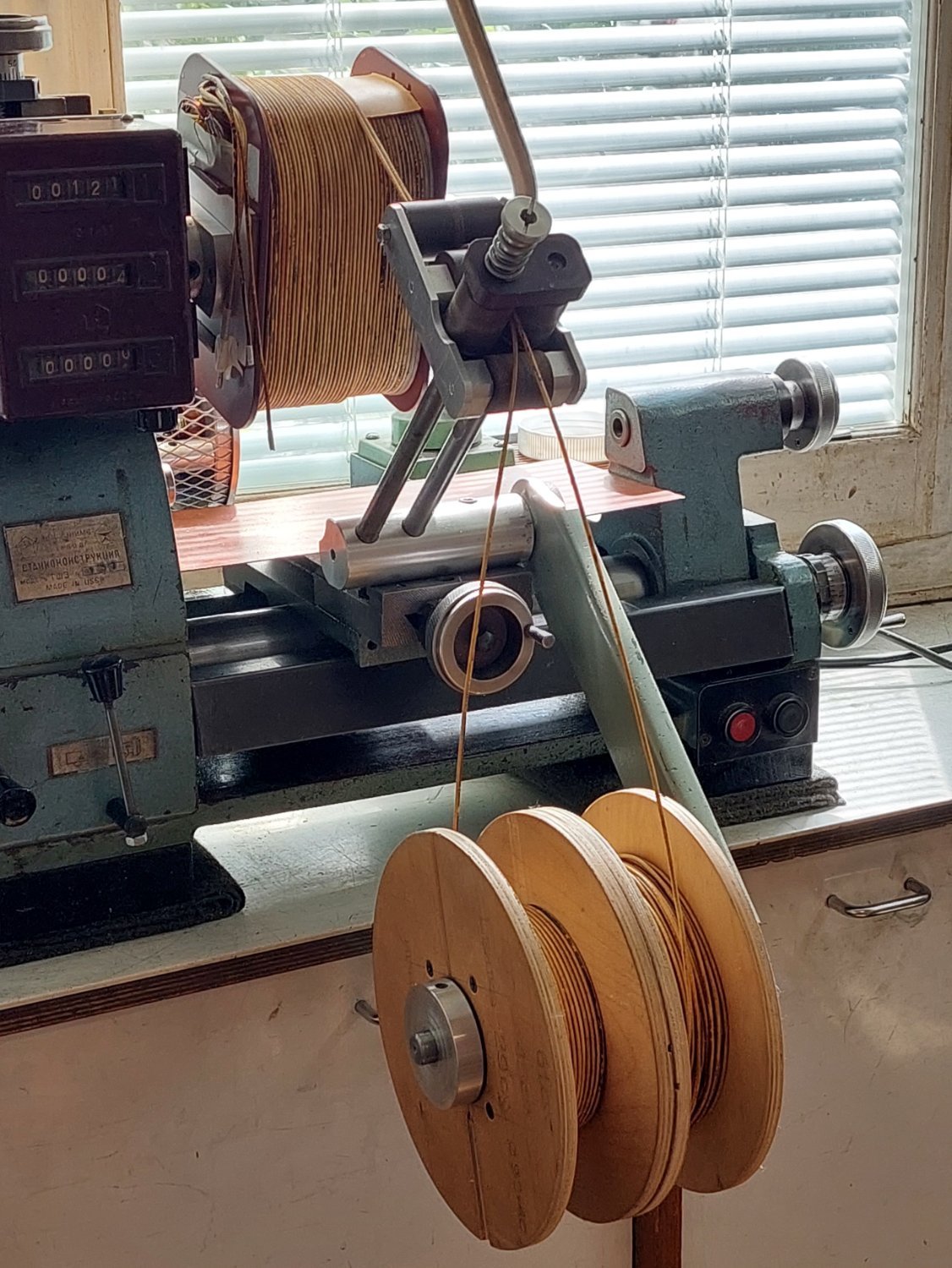

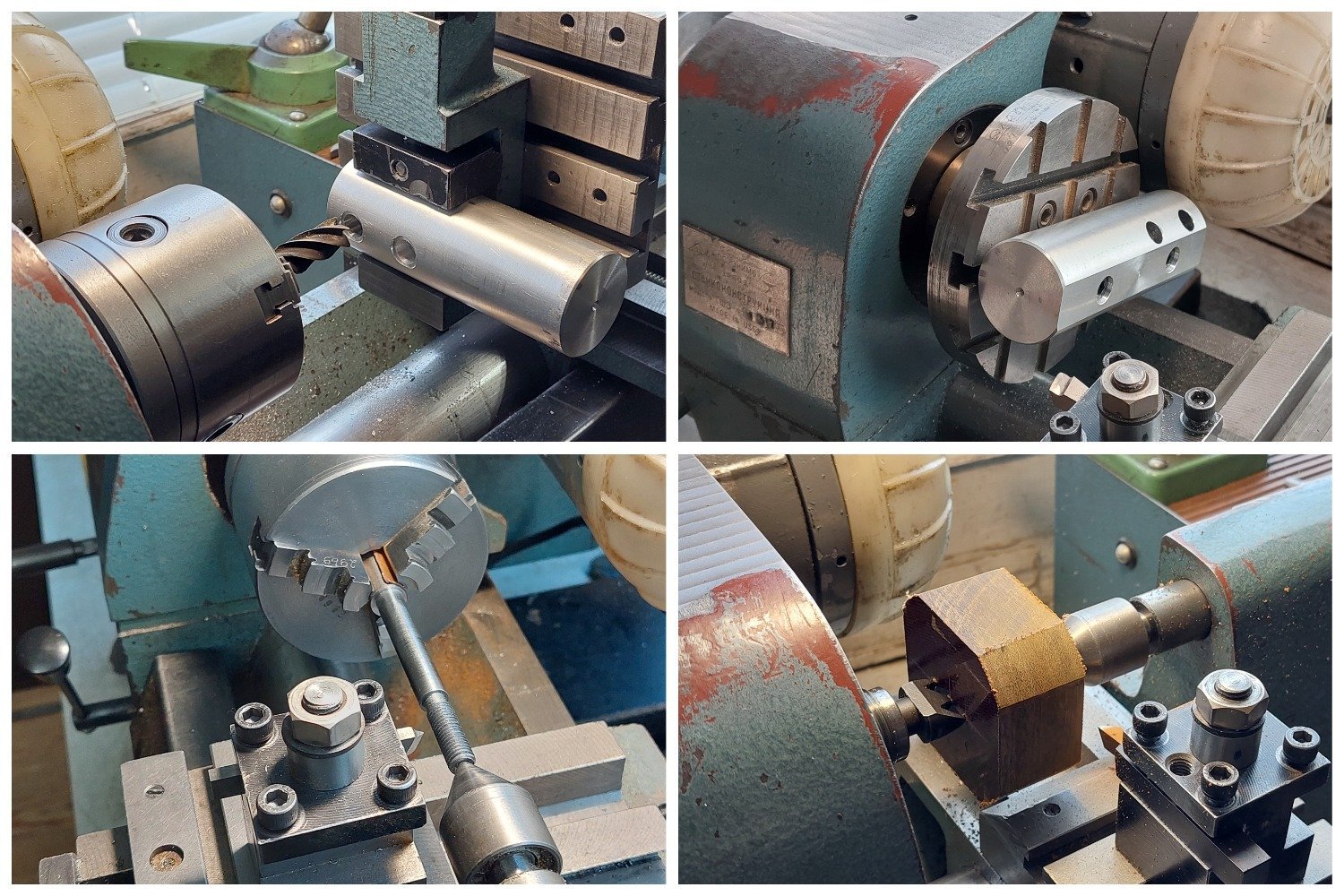

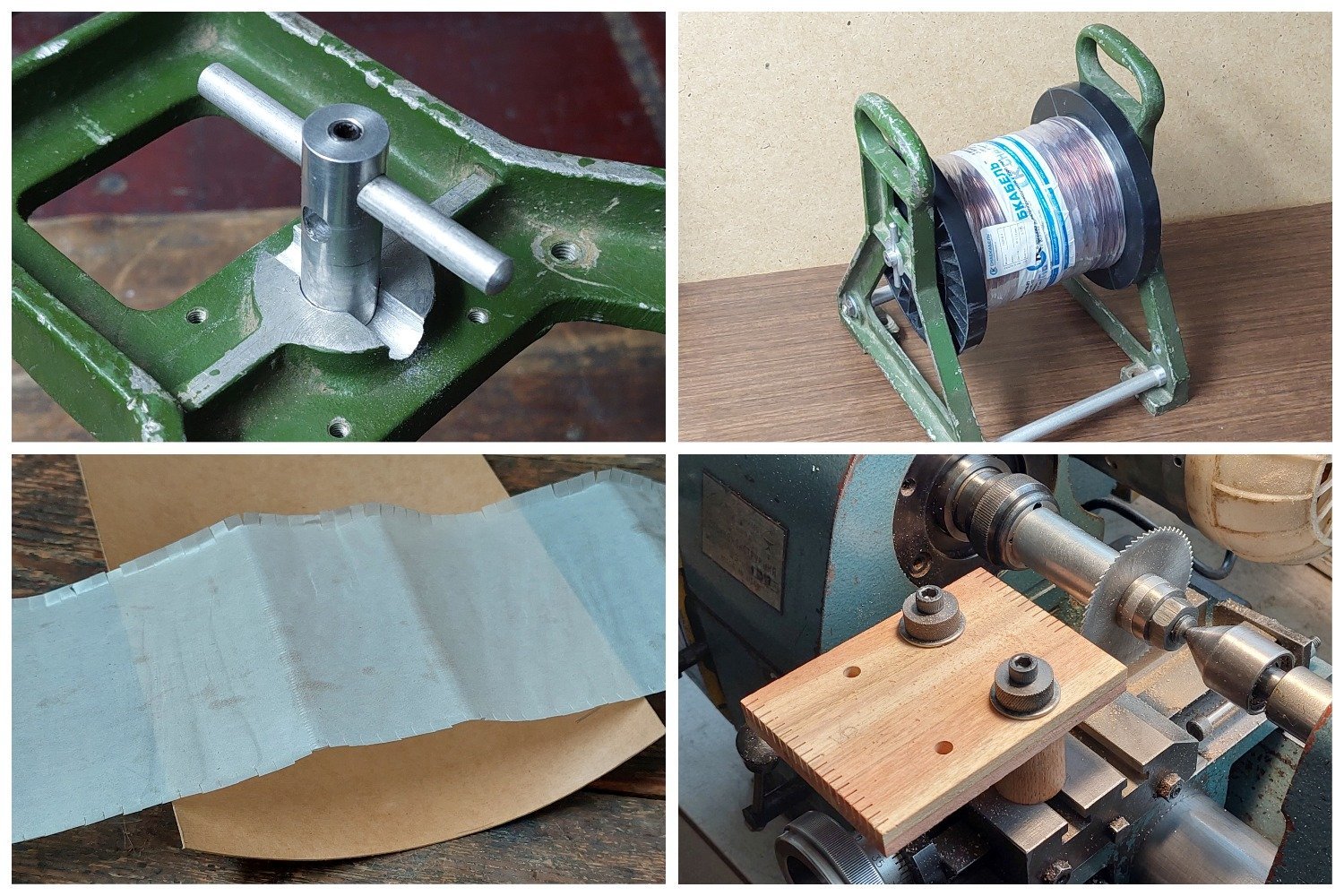

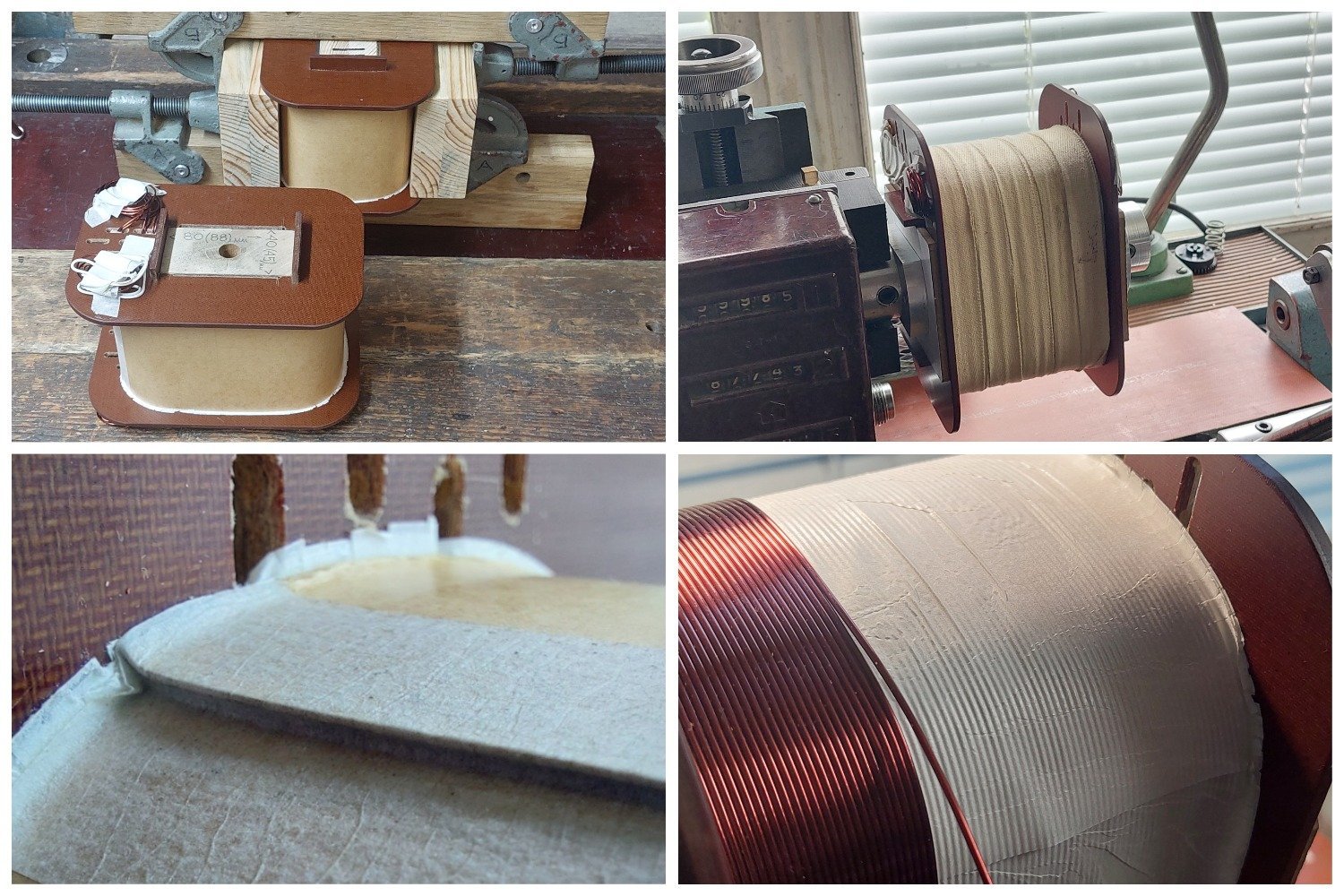

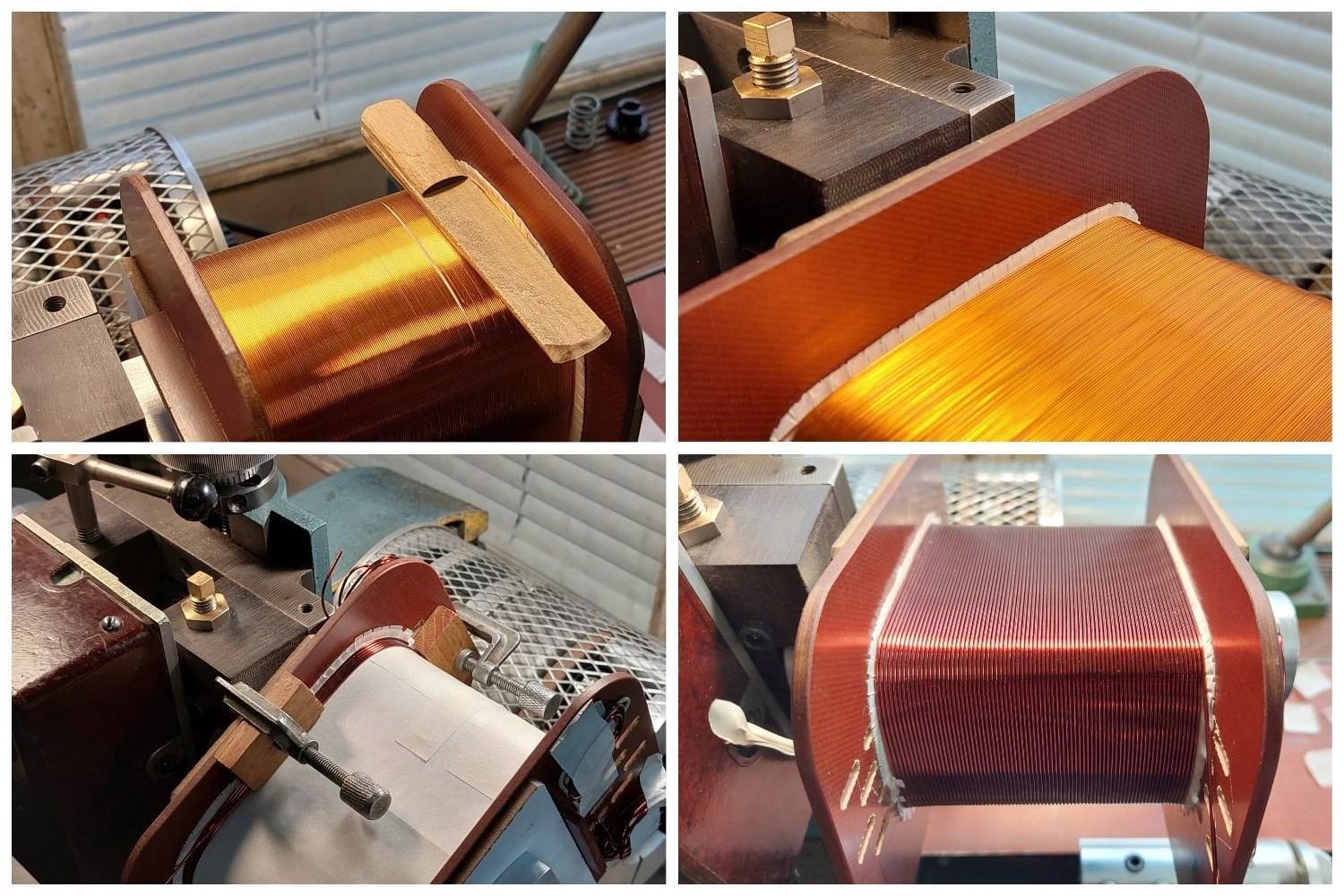

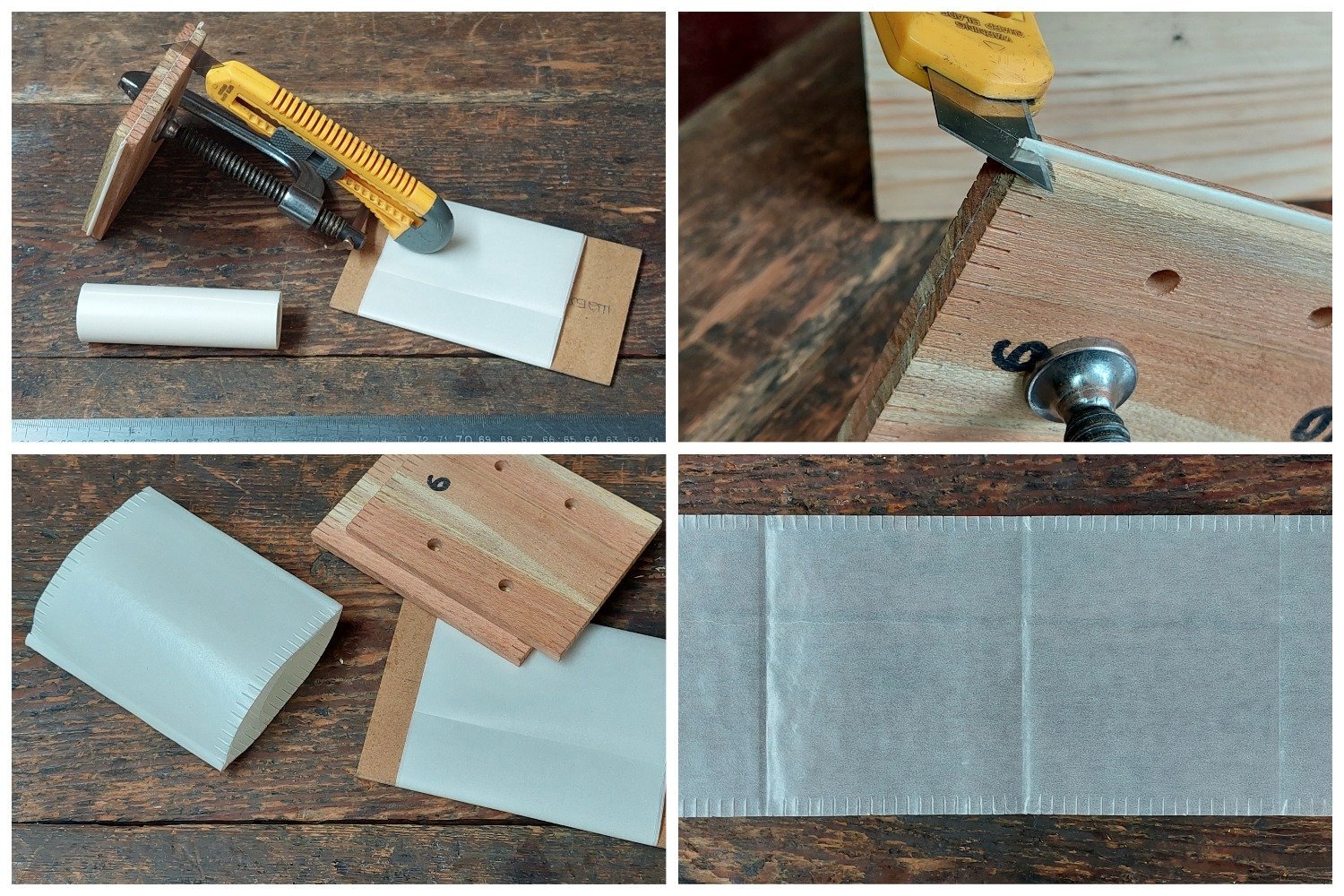

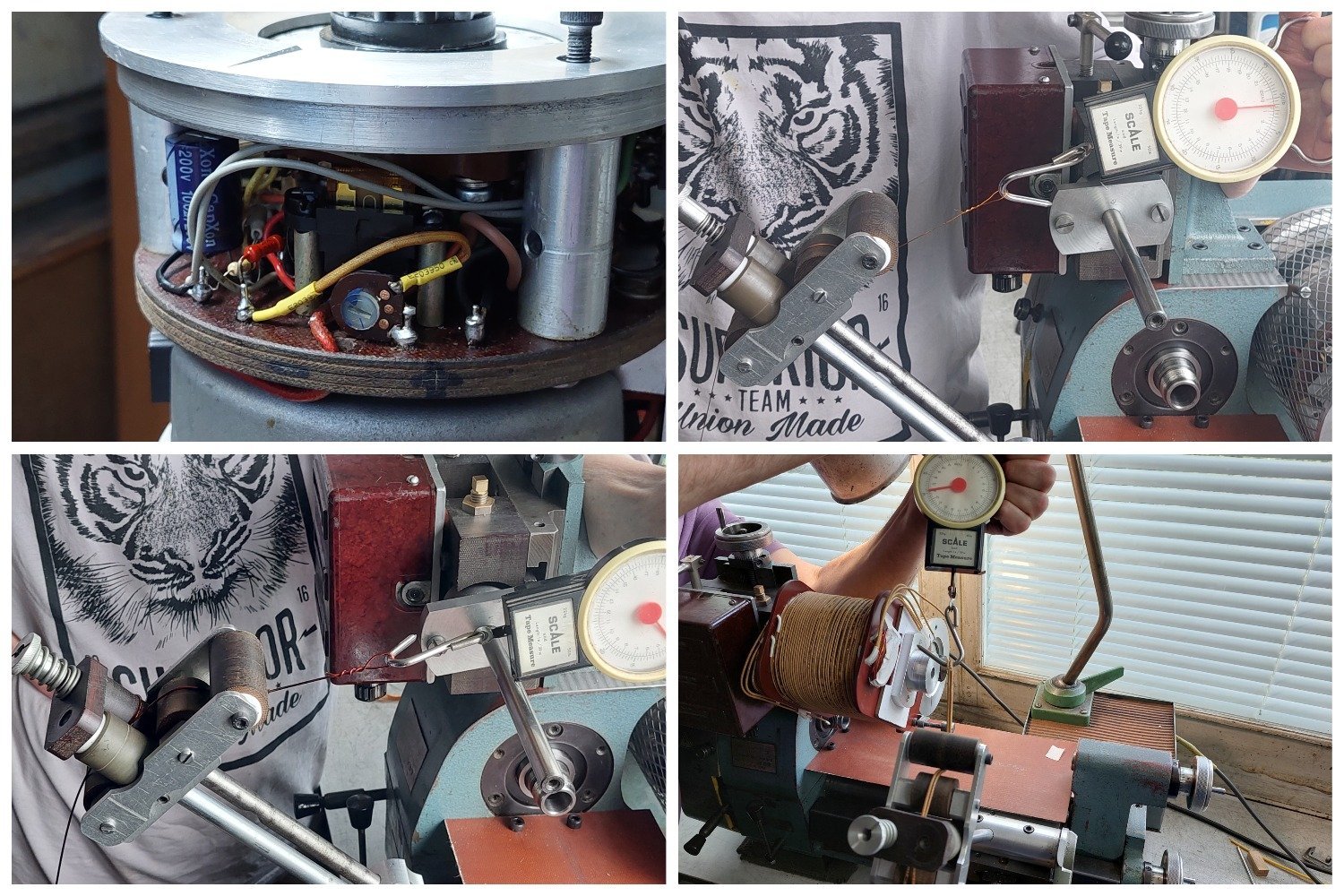

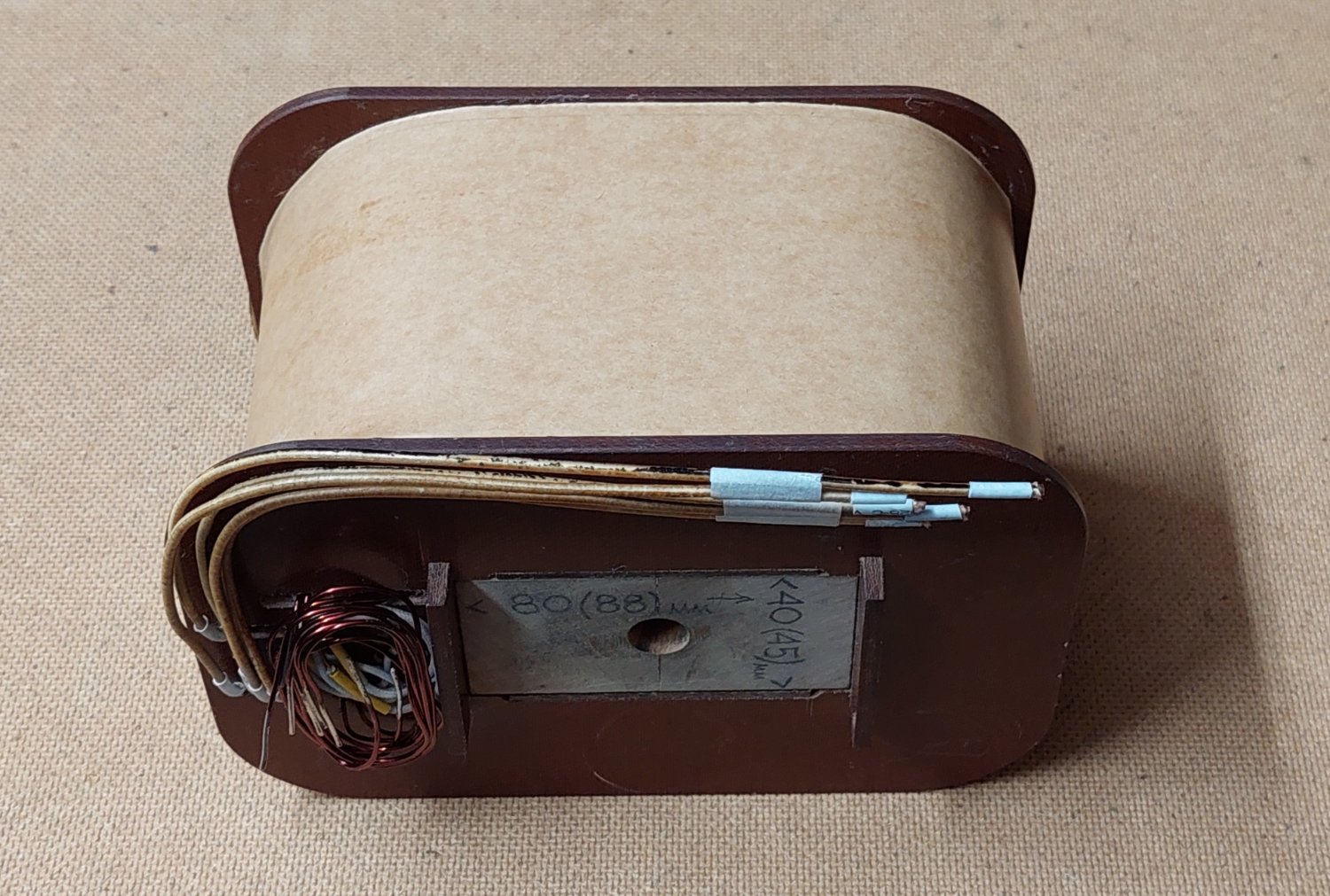

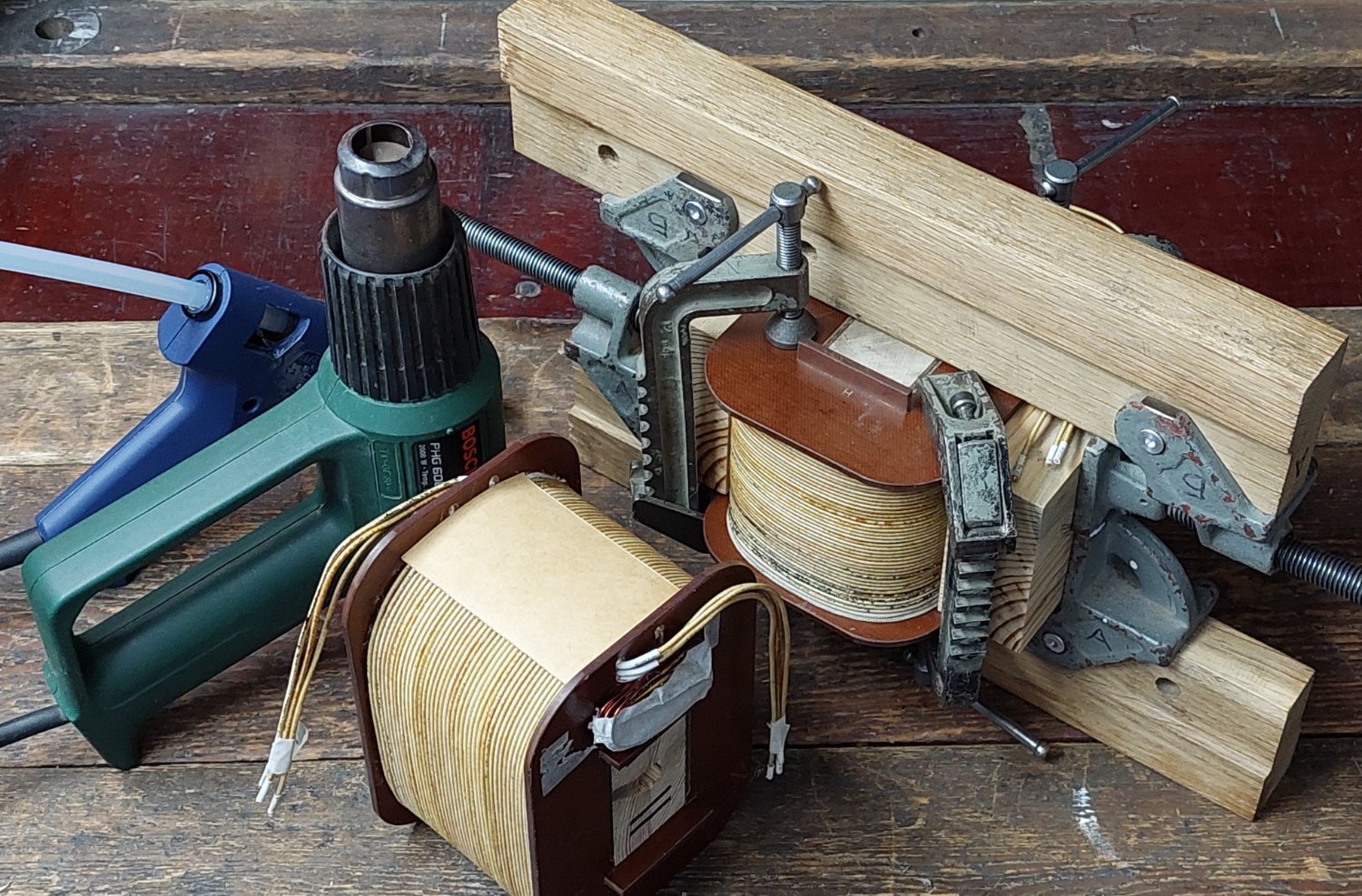

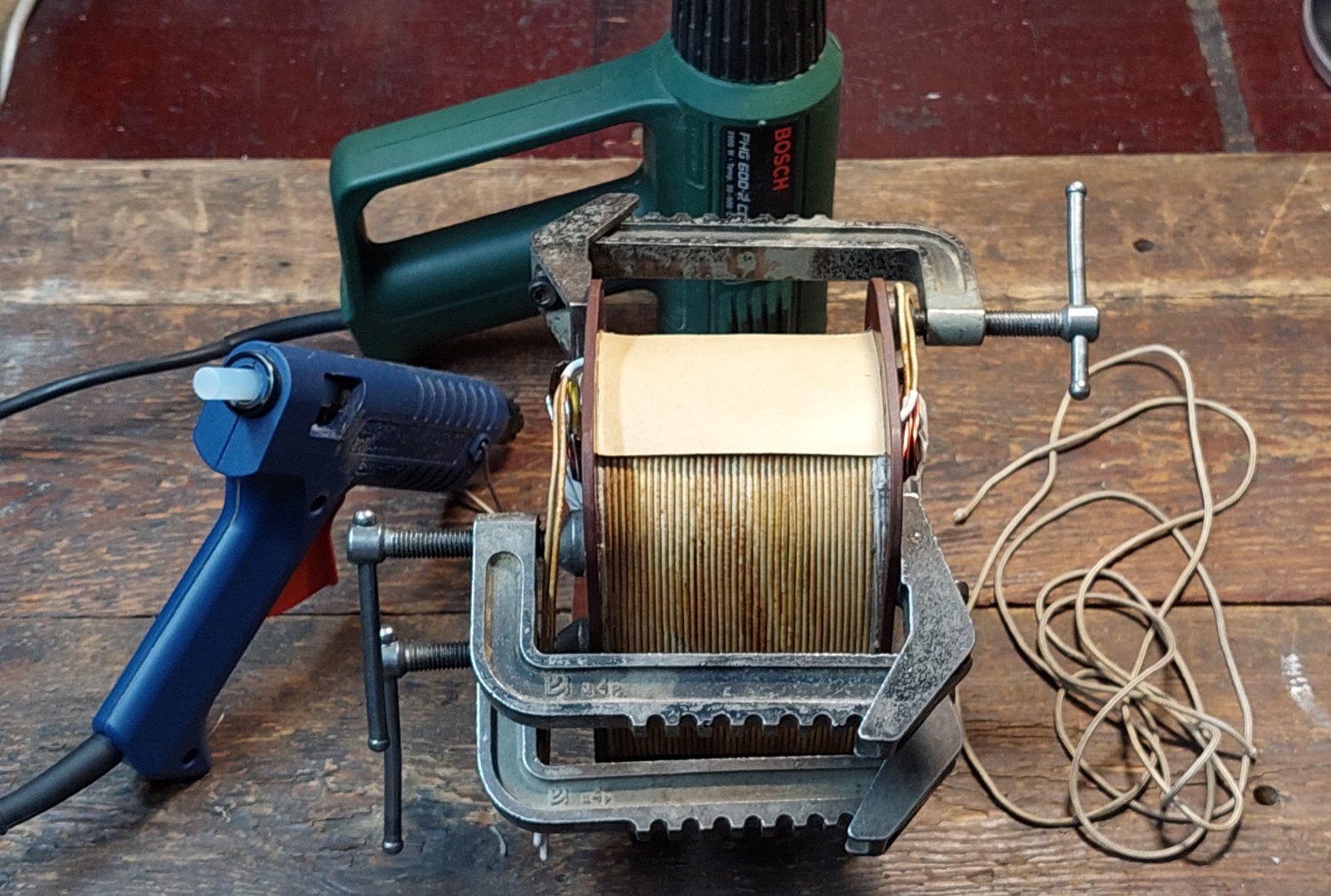

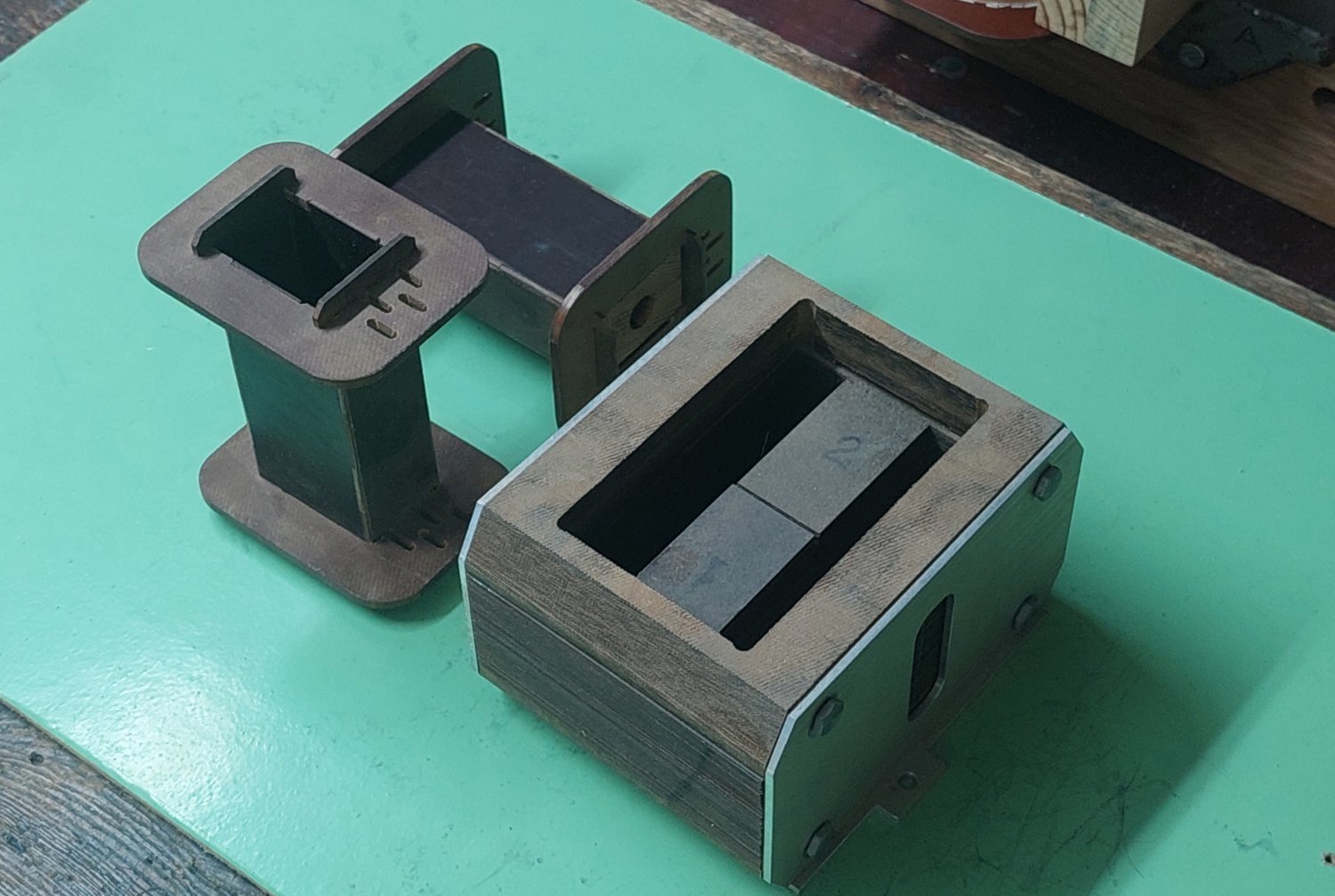

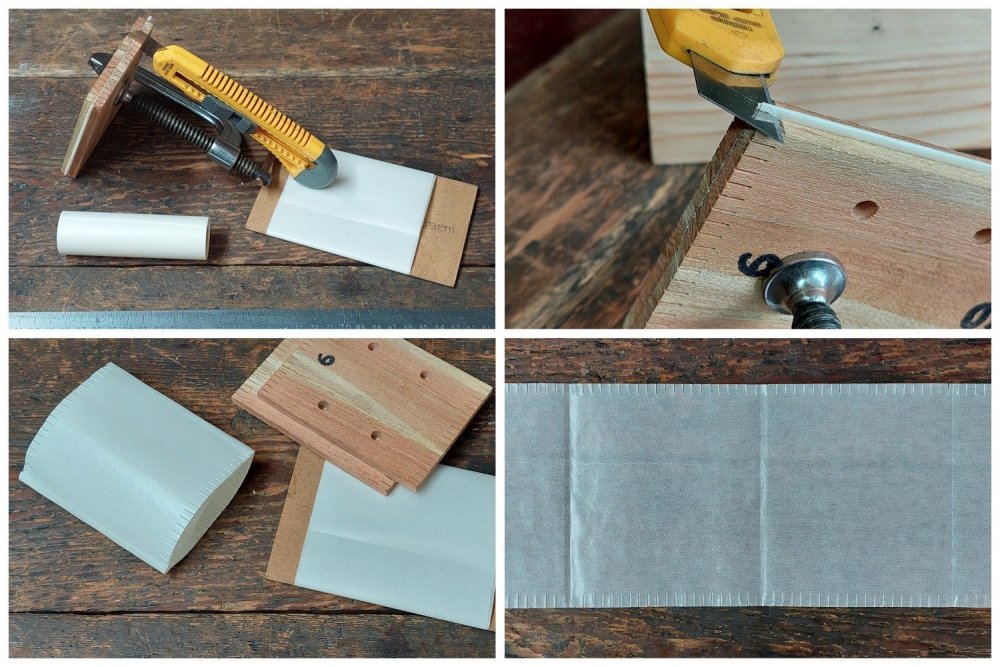

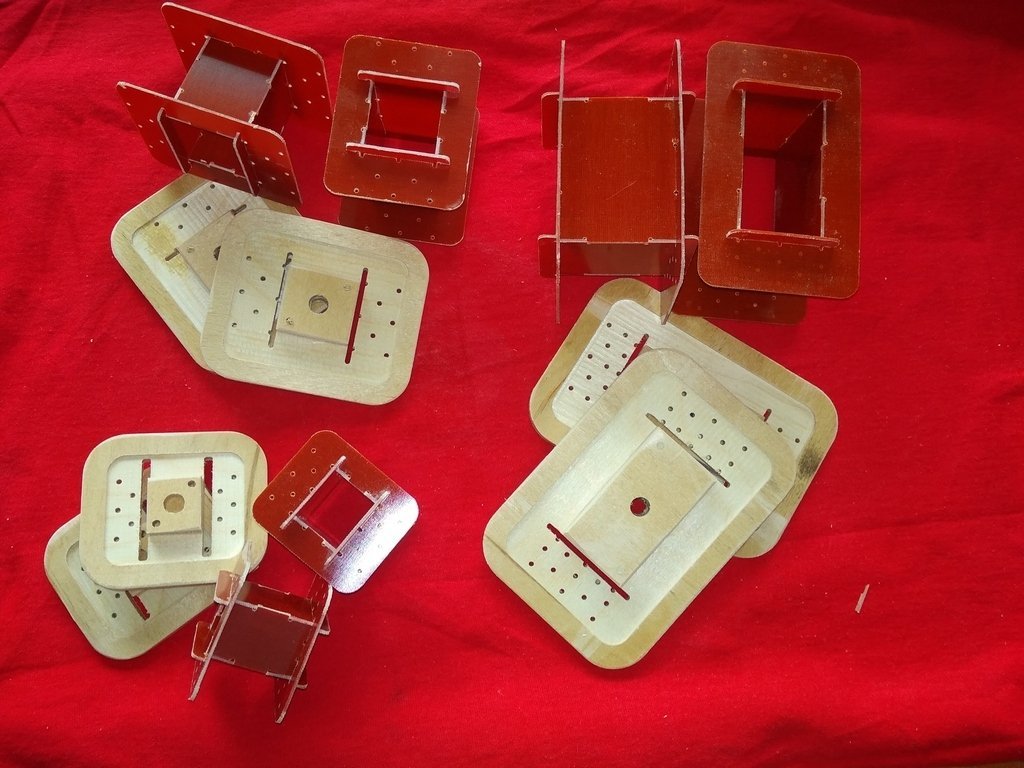

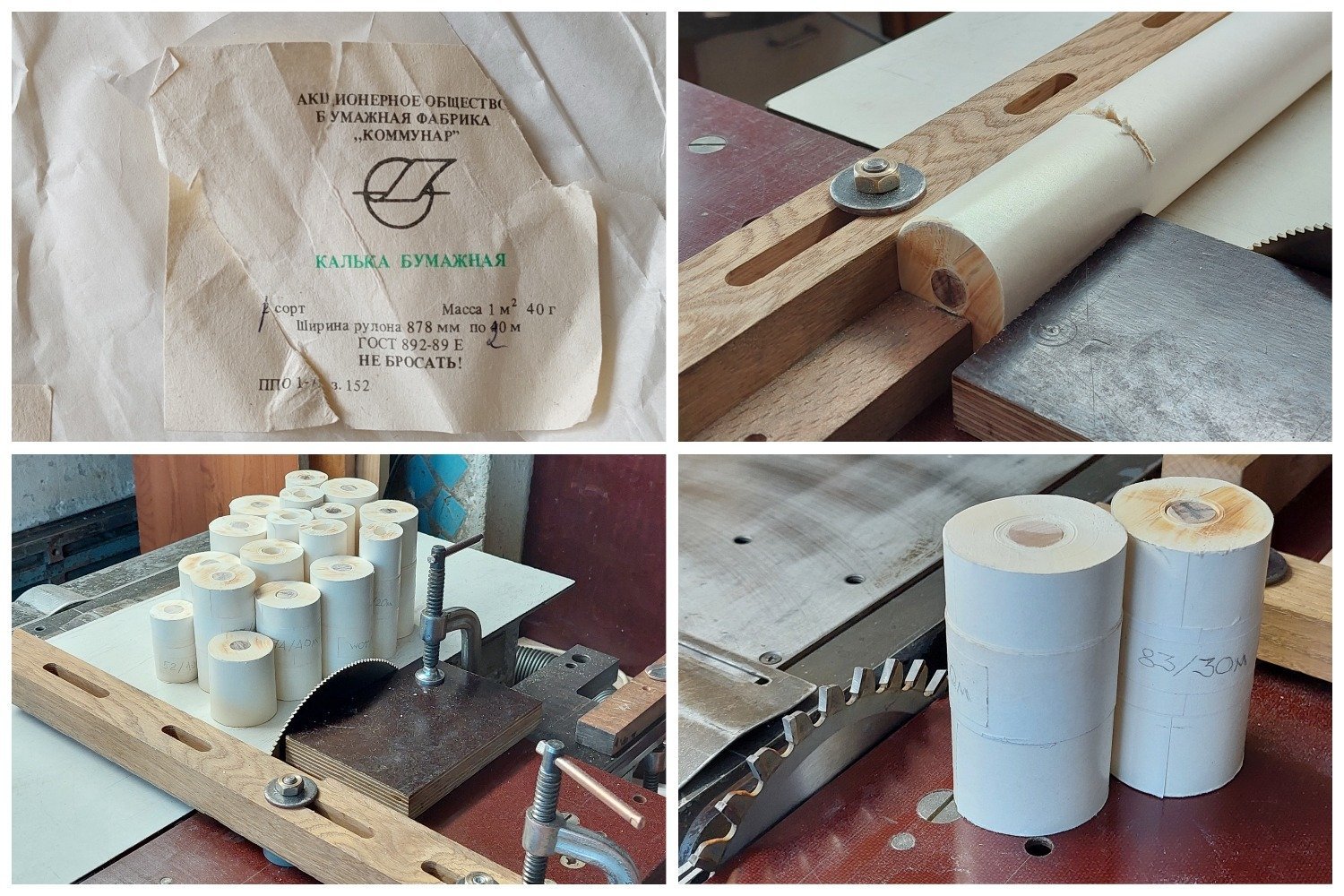

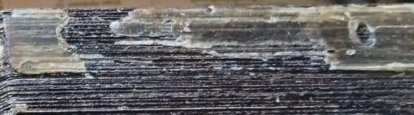

  В целом намоточное устройство готово, какие то доработки думаю будут после проведения "ходовых испытаний".

  Это уже четвертое конструктивное решение натяжителя, прежние варианты отметены и понимаешь как хорошо, что не стал (отложил на завтра) так делать... приходит новая идея и конструкция совершенствуется.

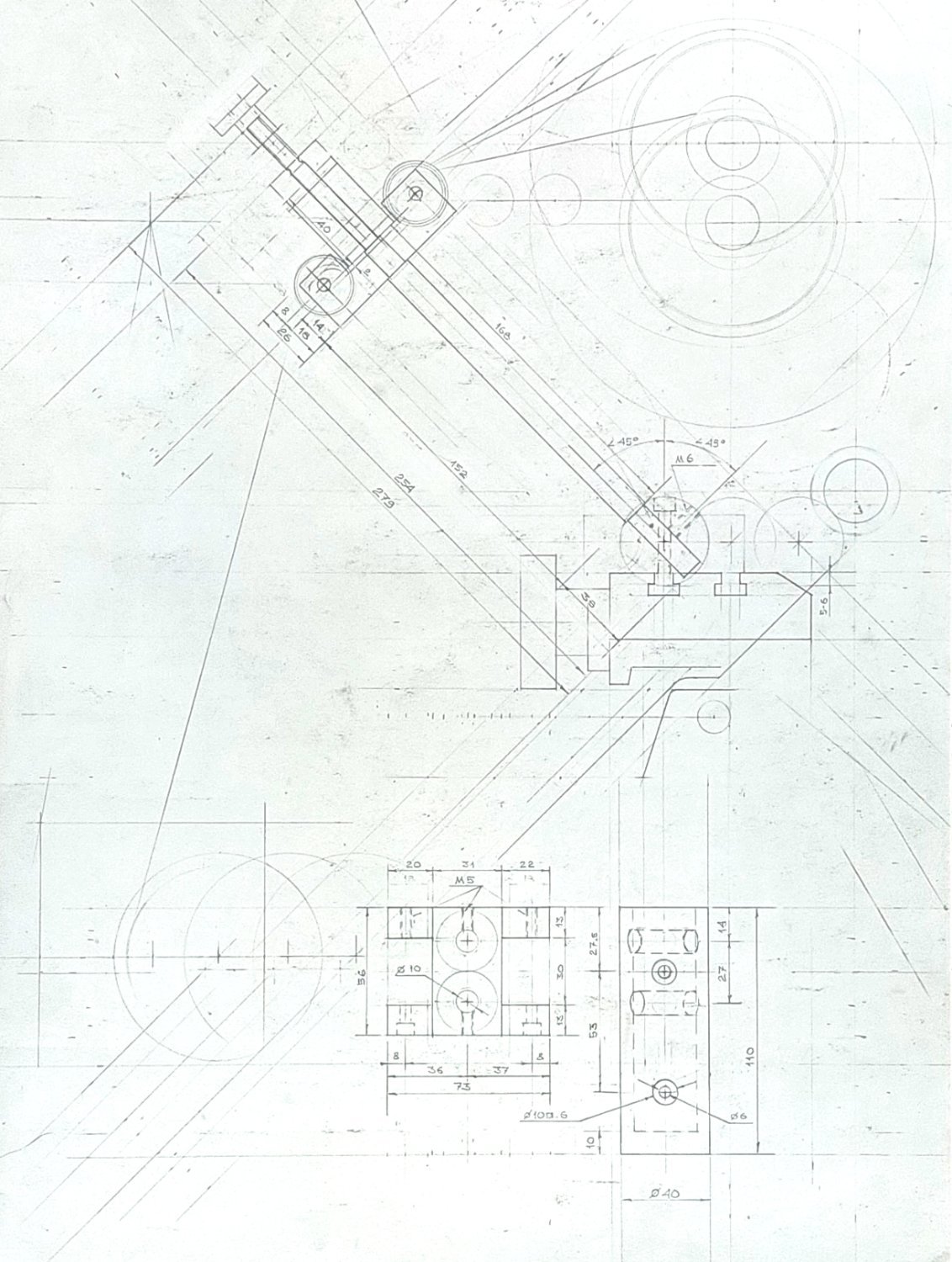

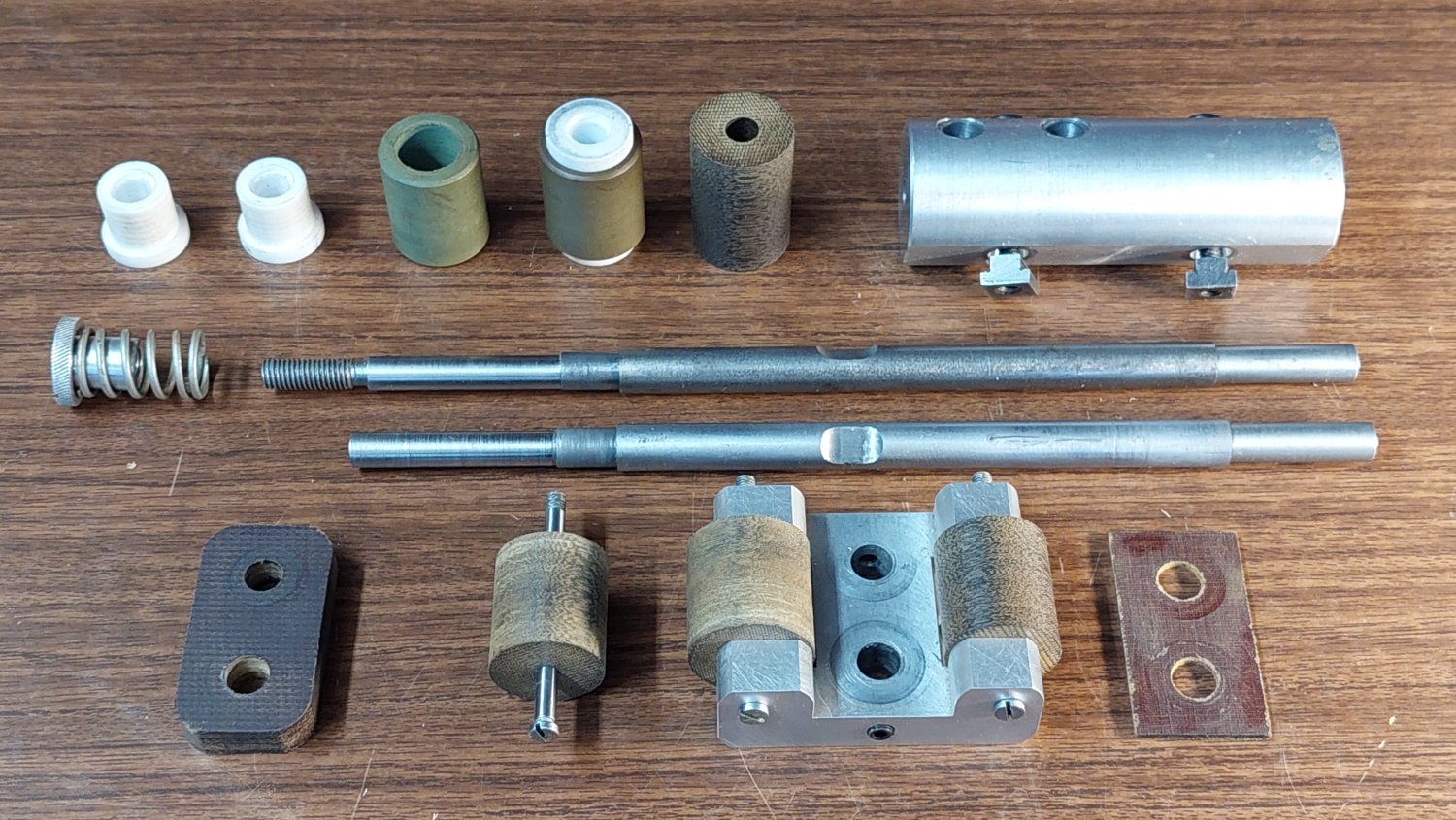

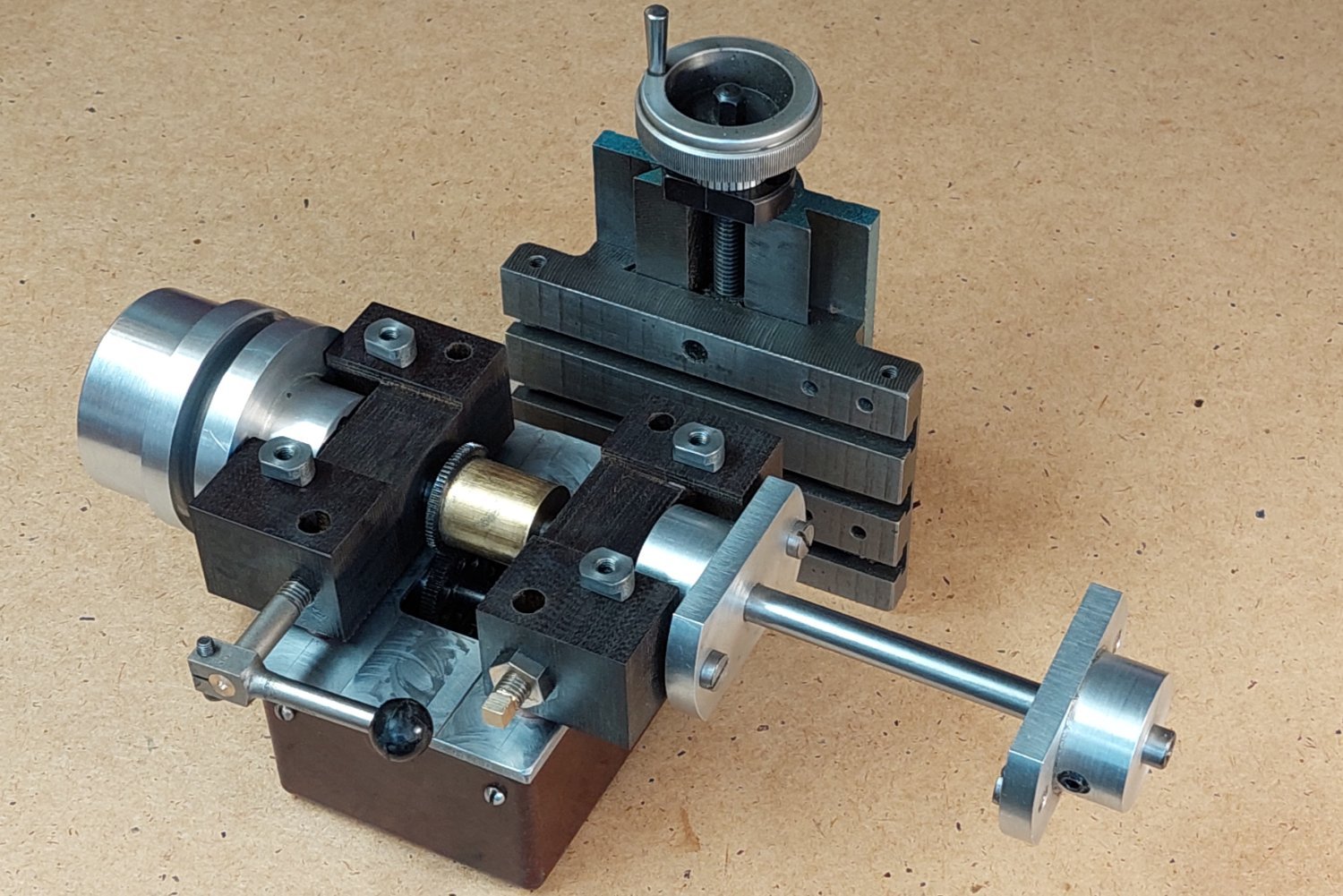

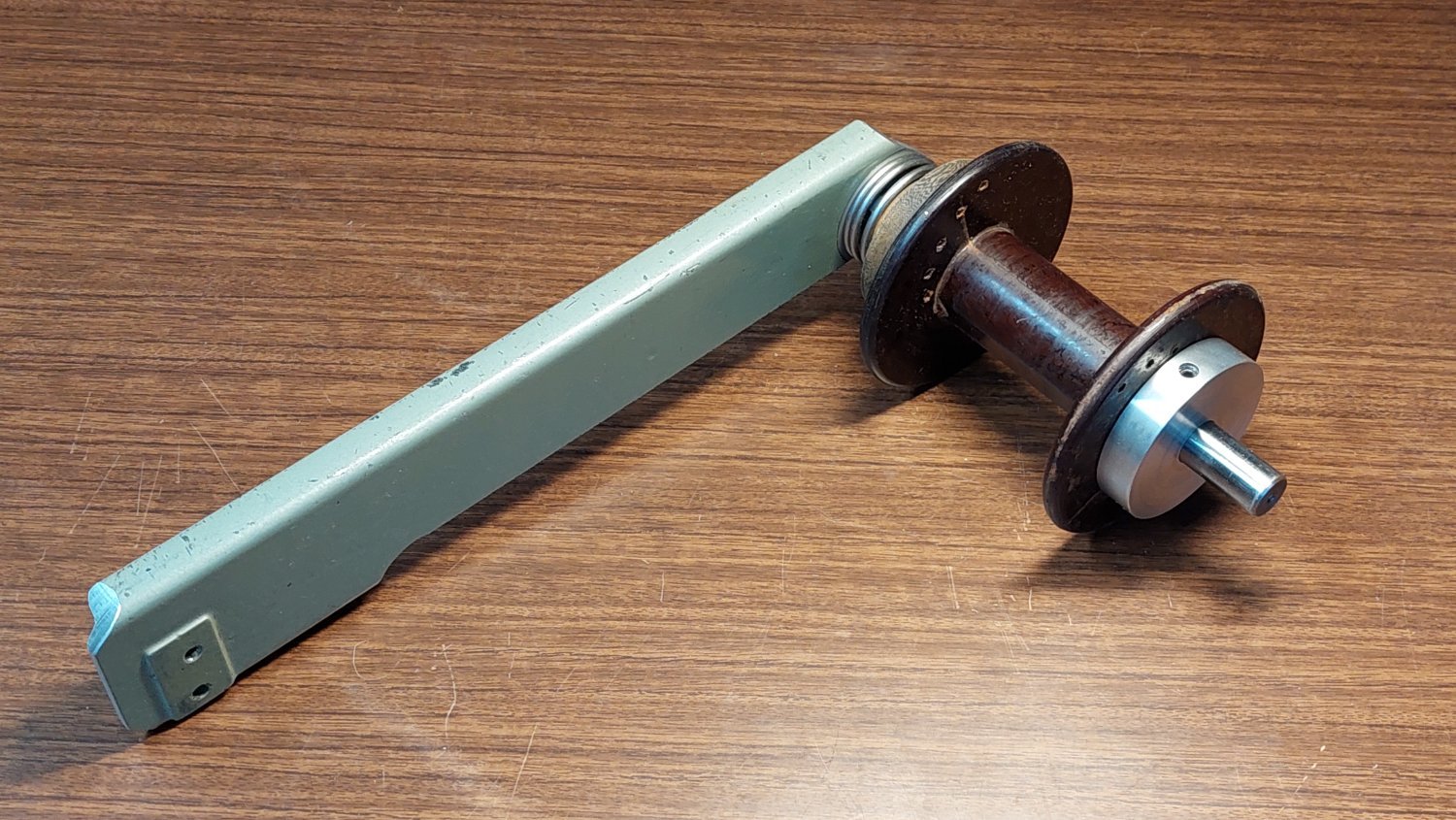

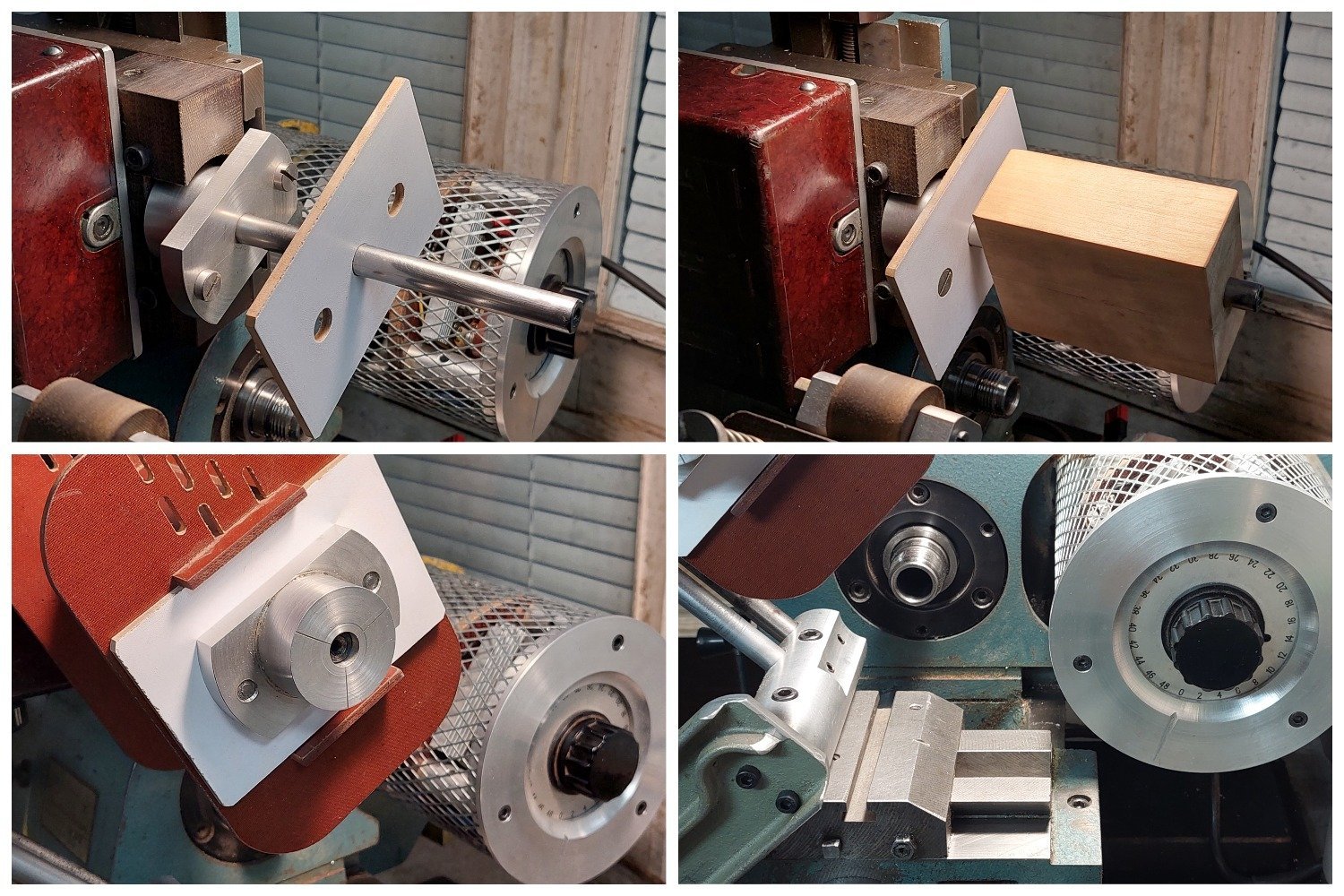

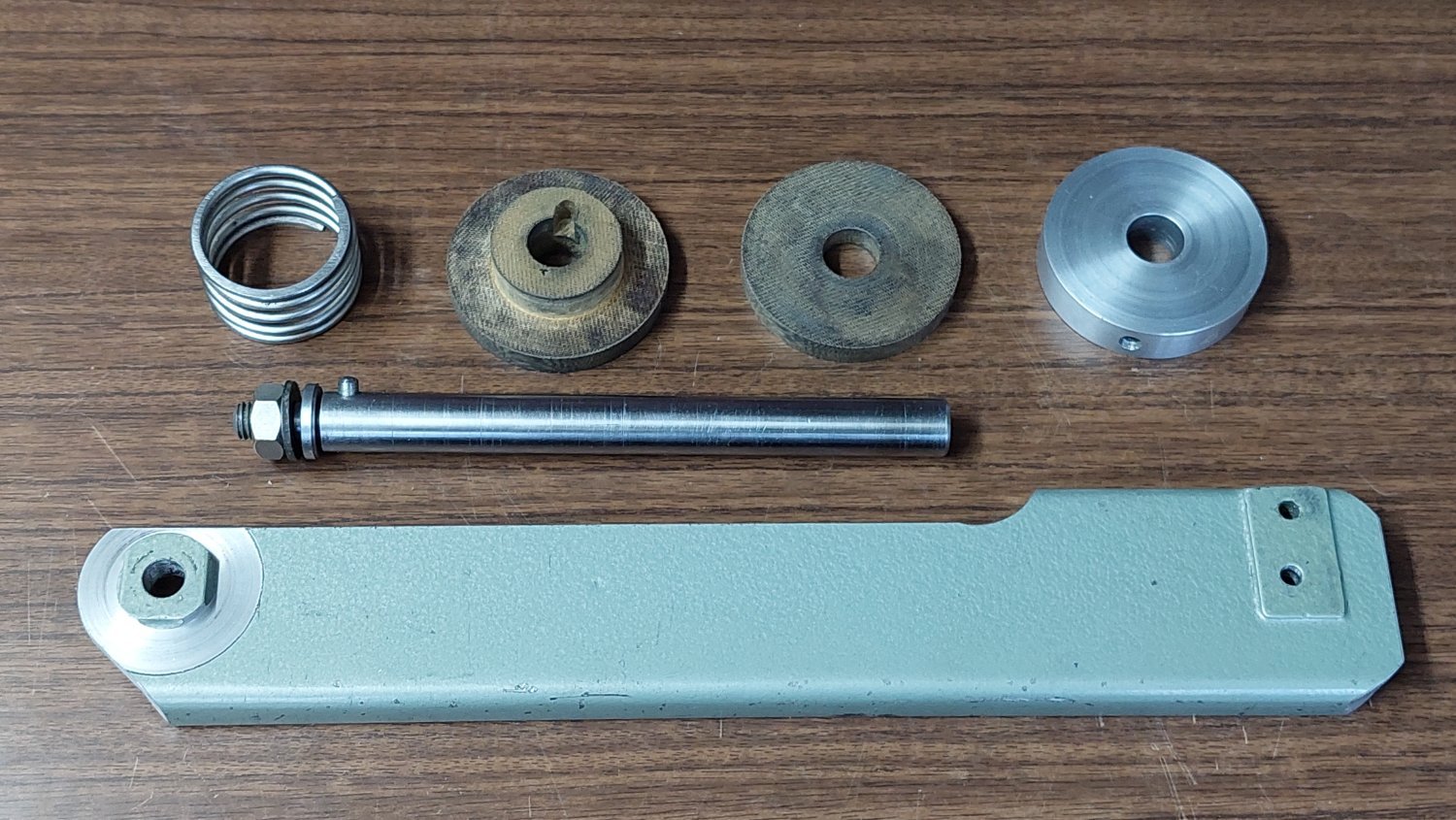

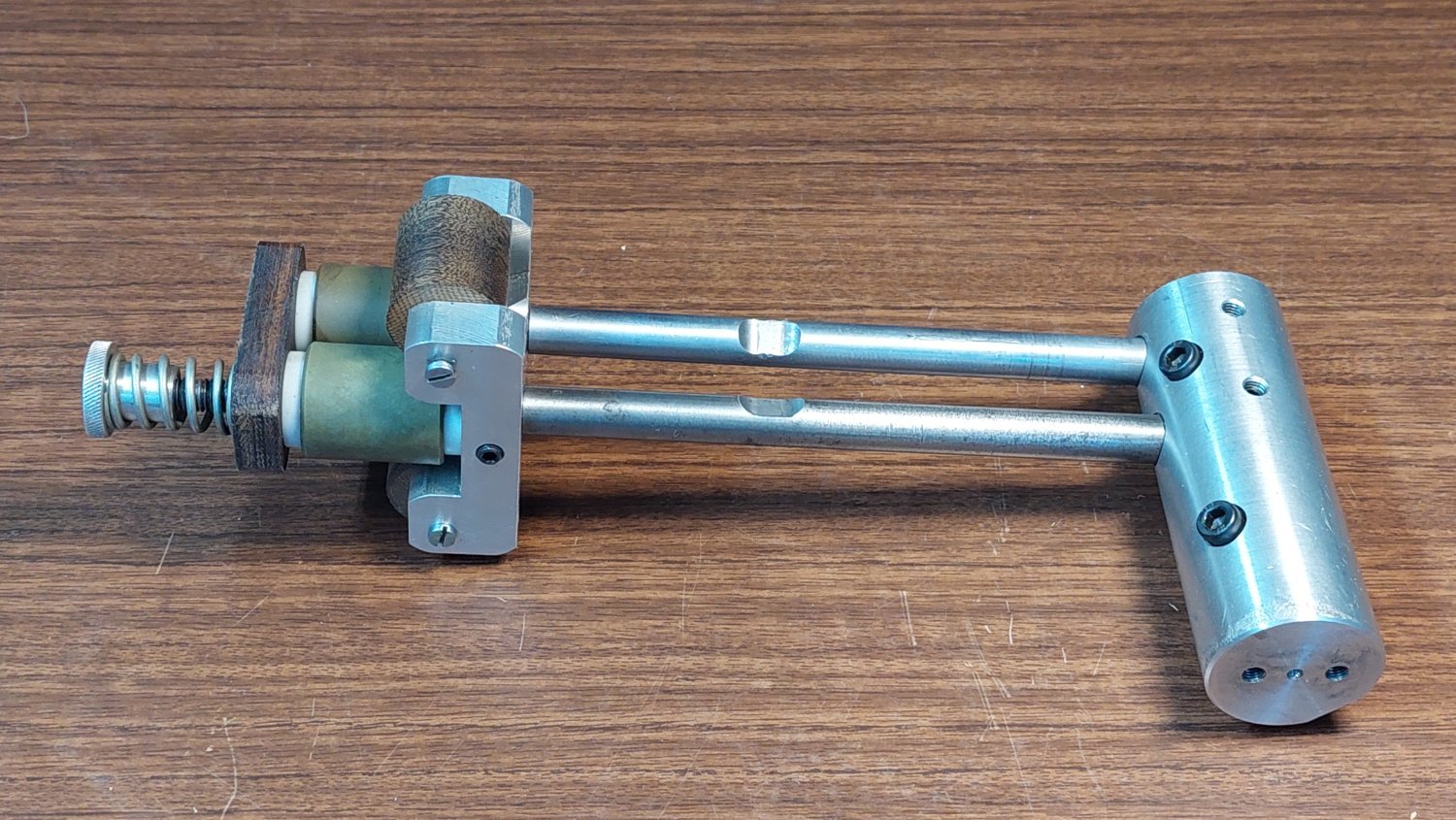

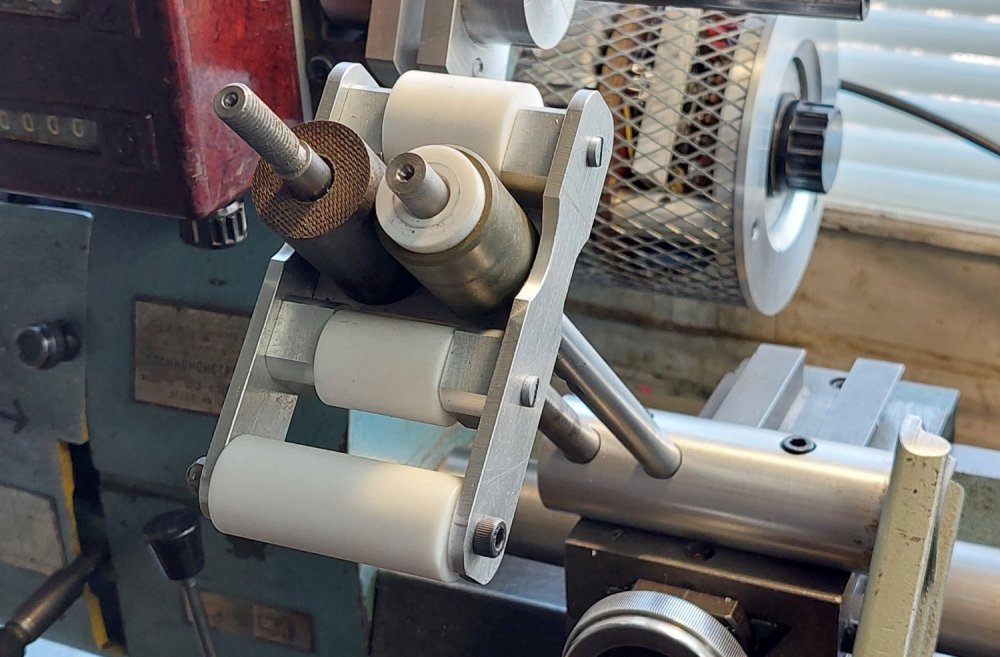

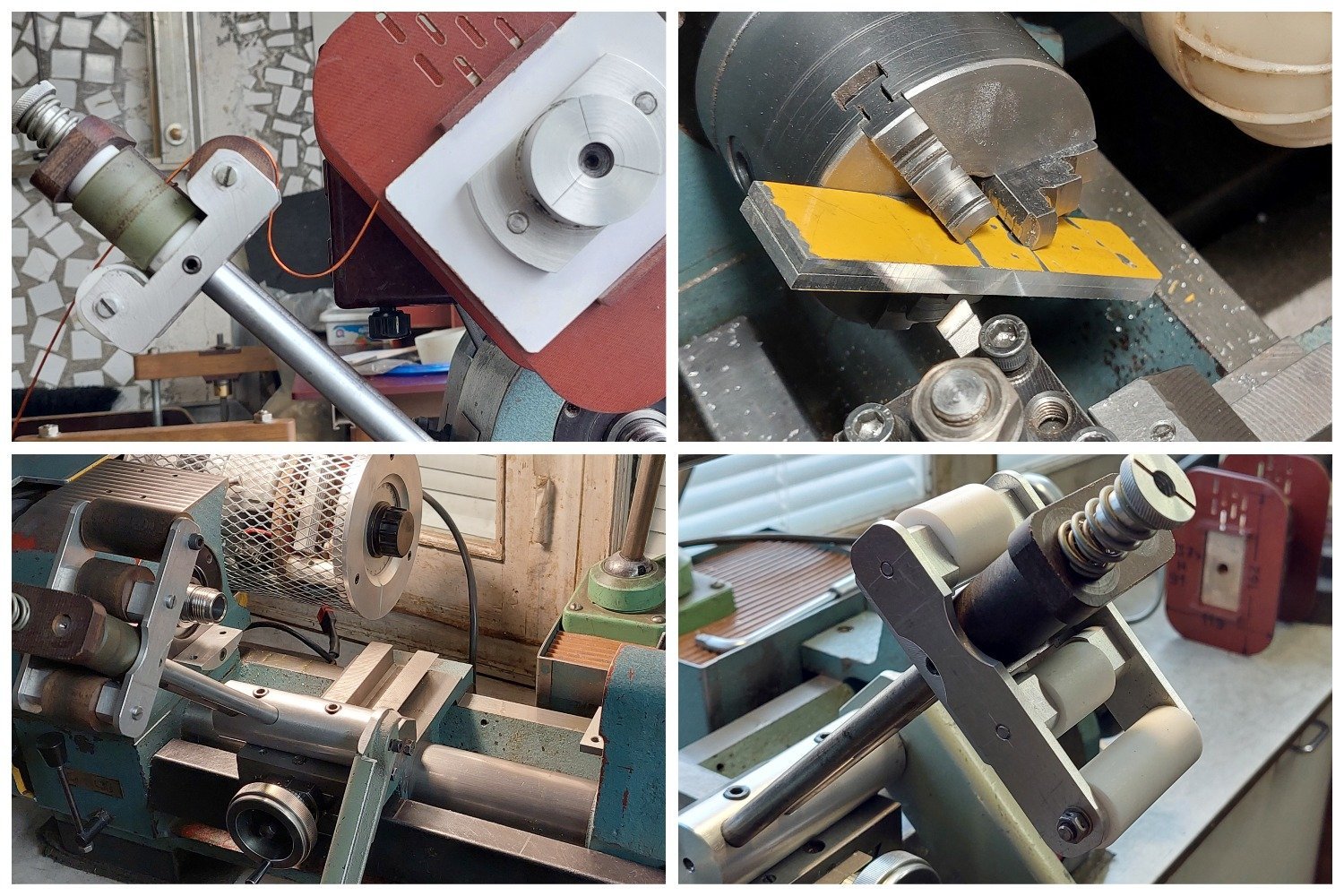

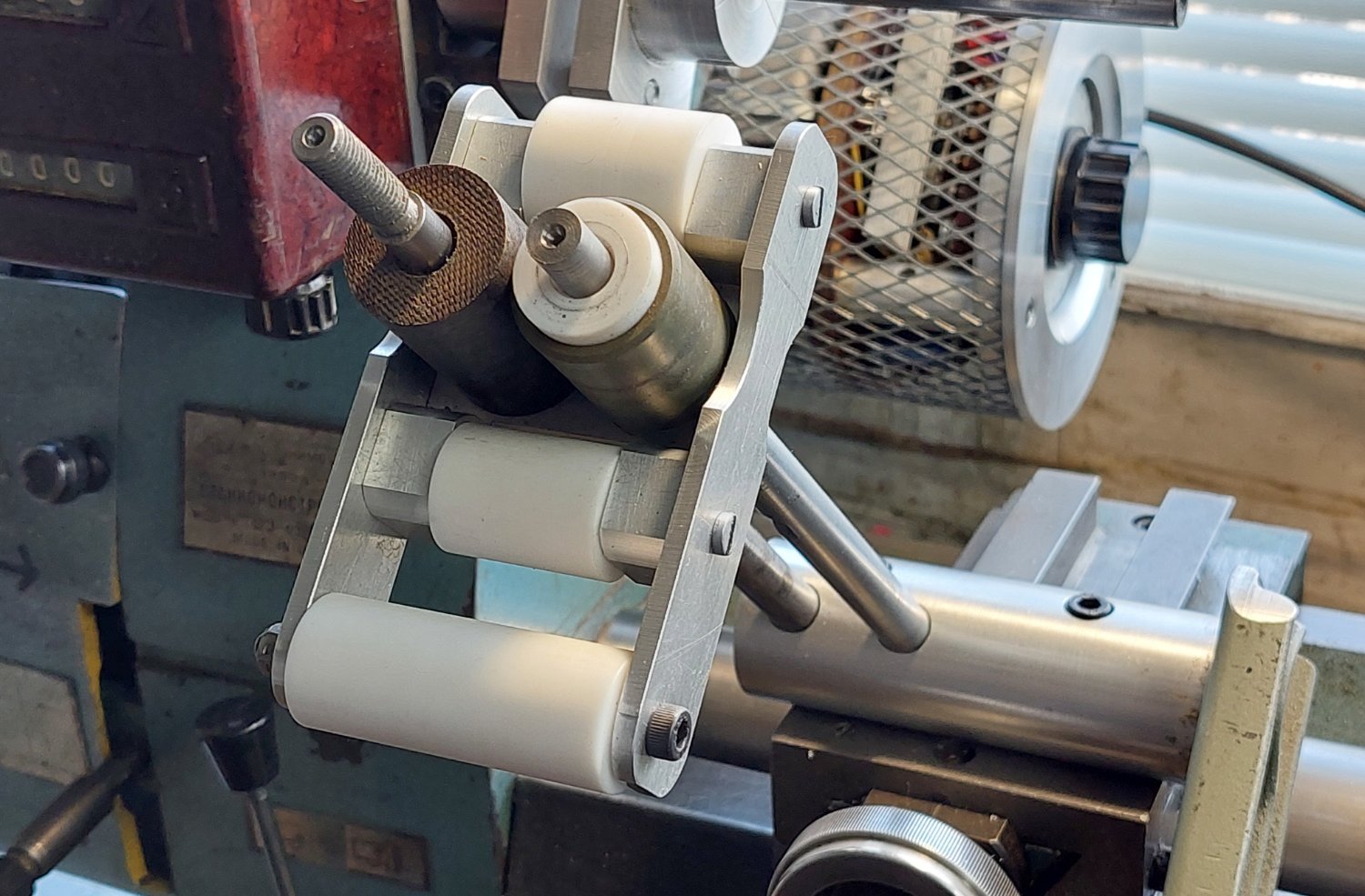

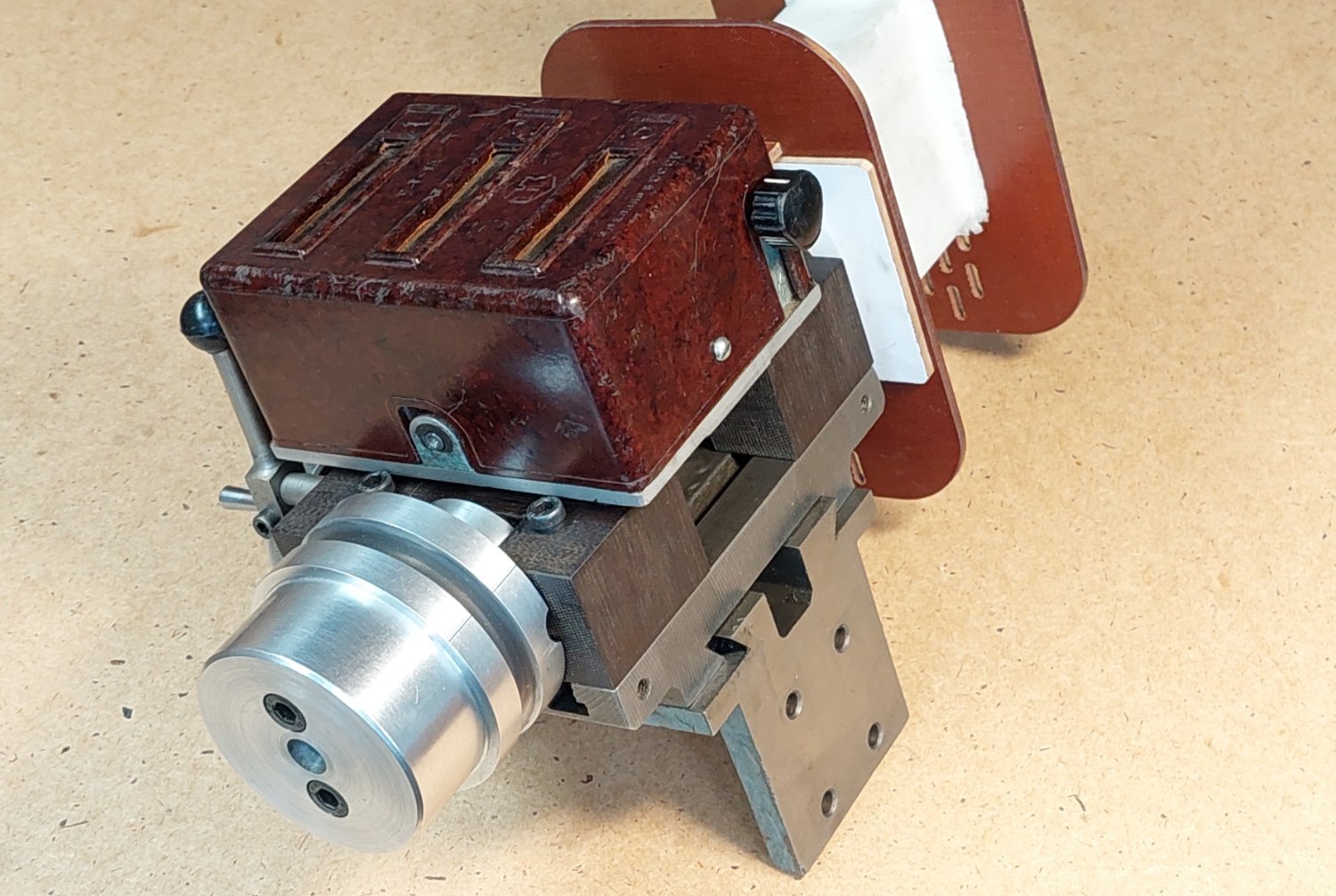

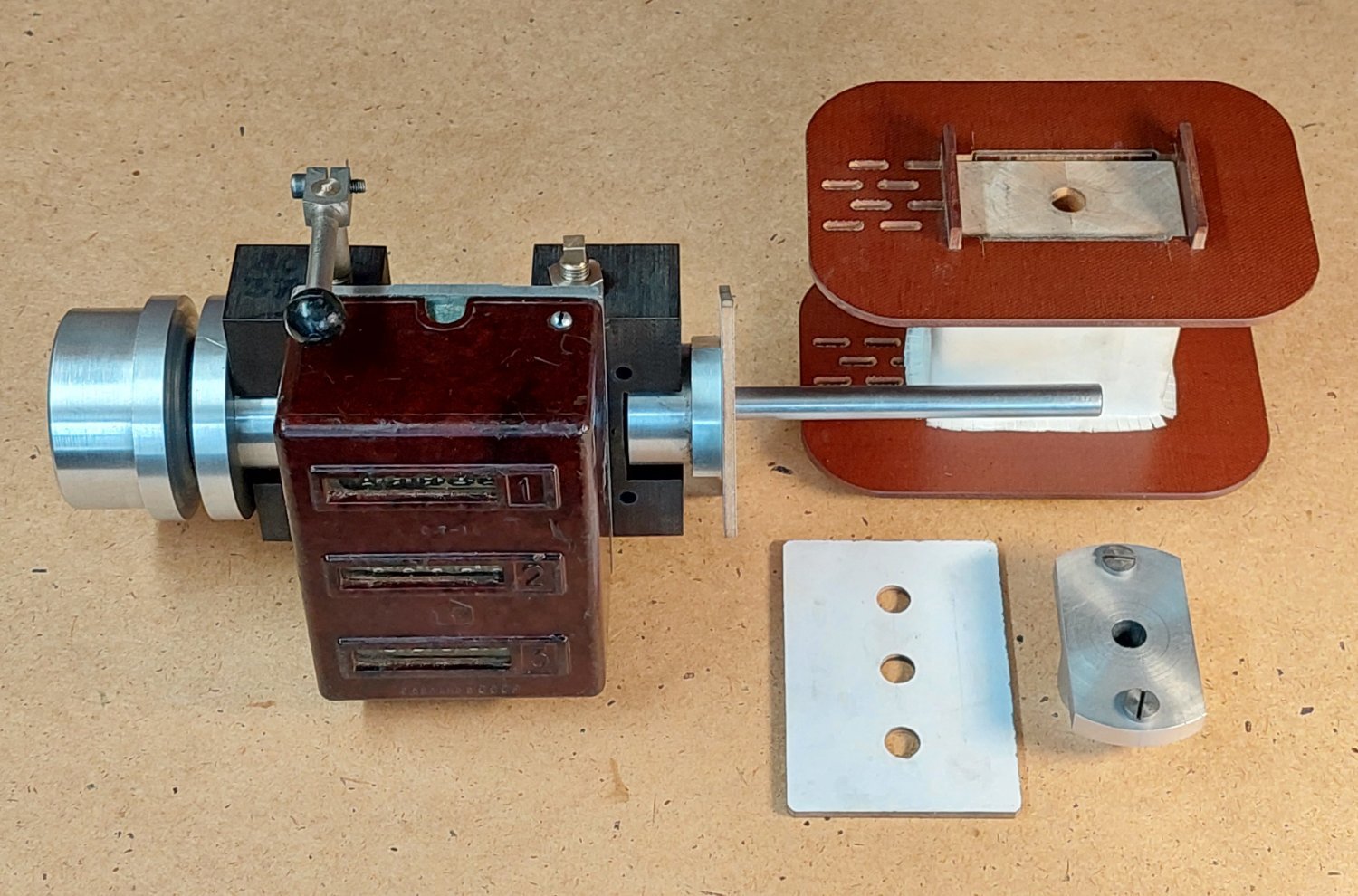

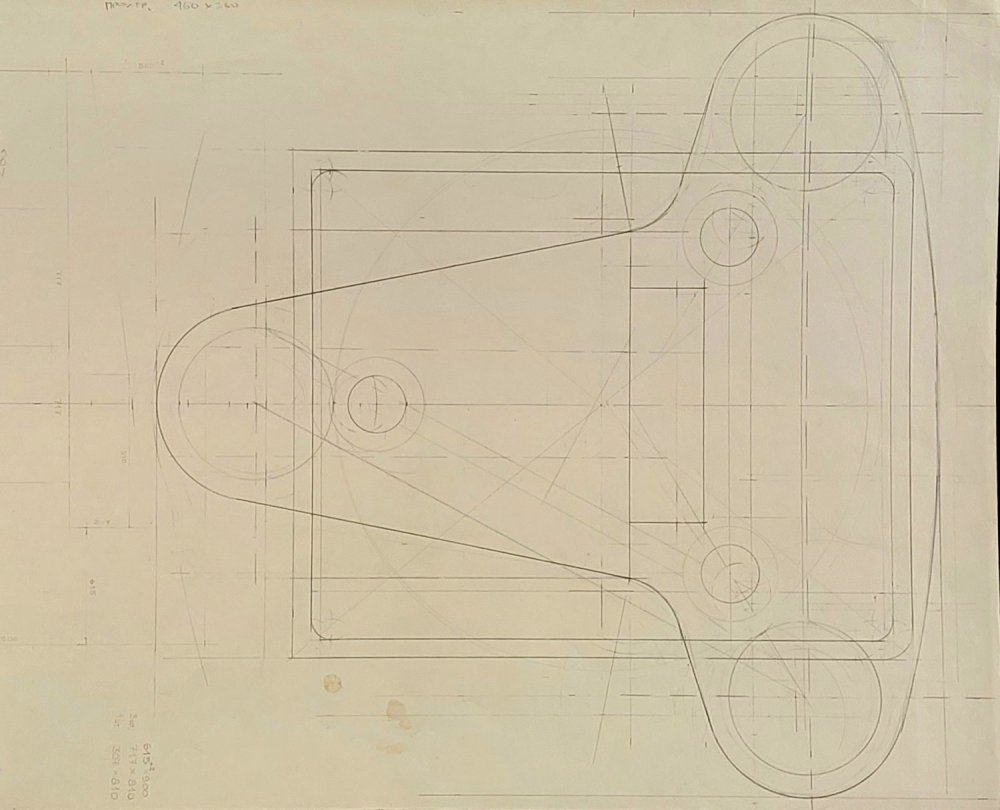

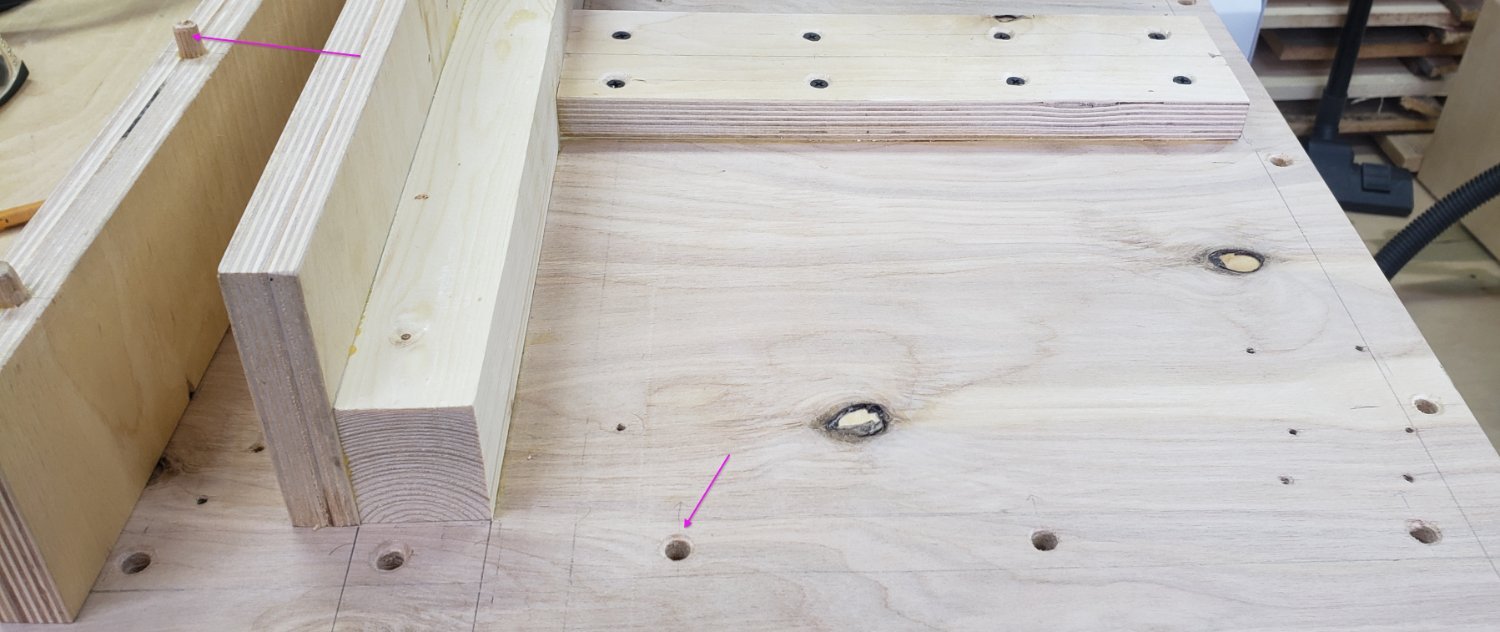

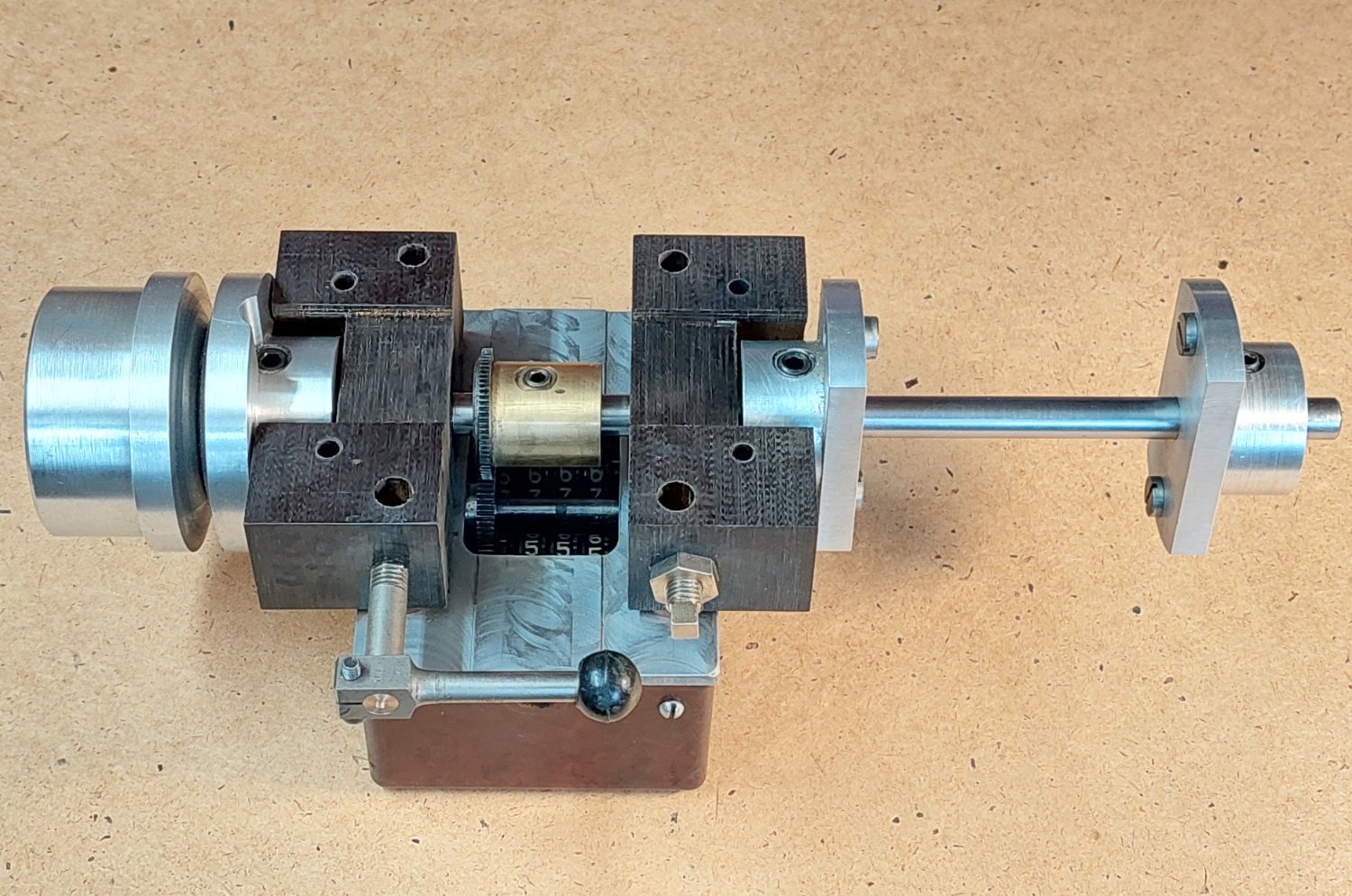

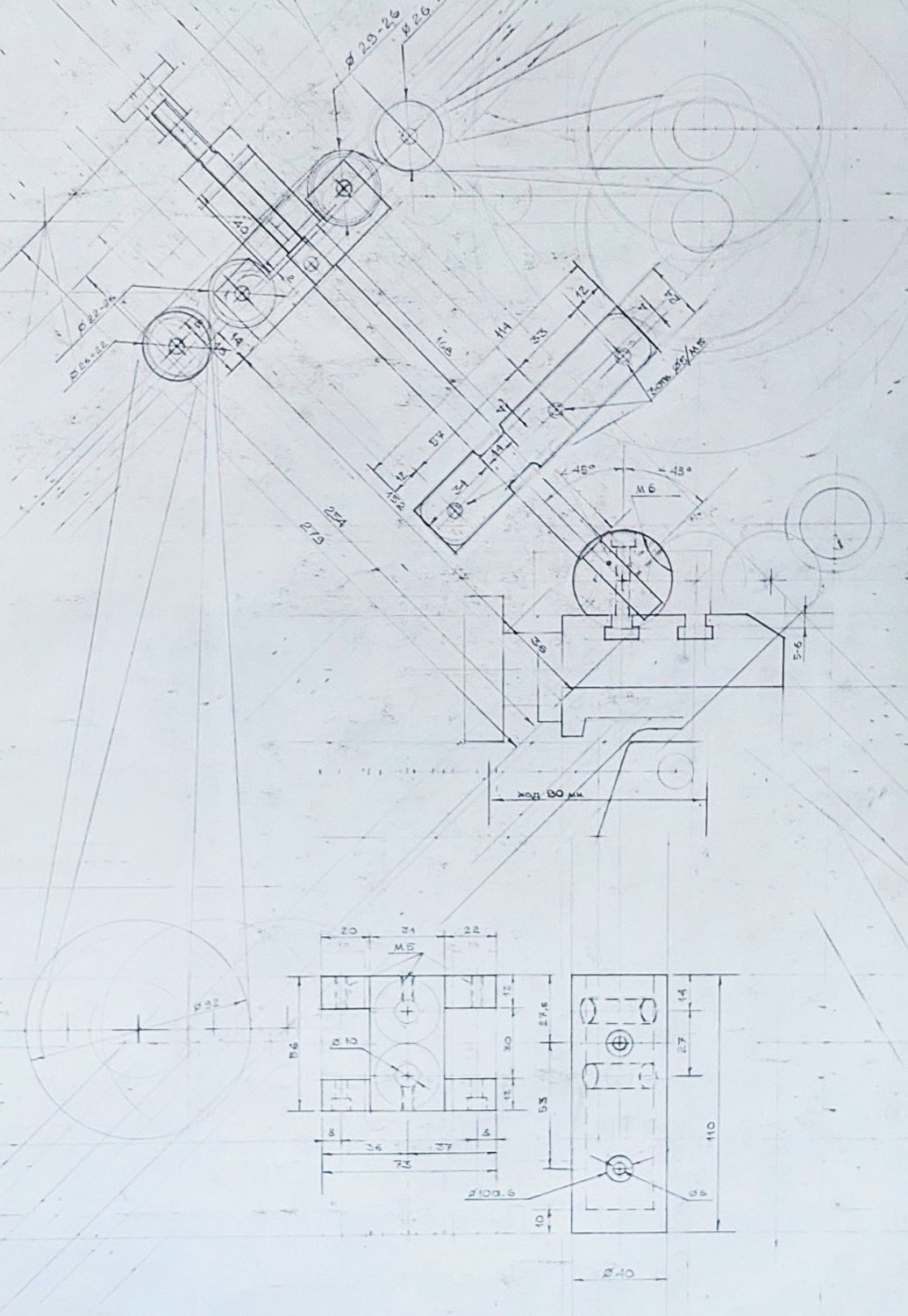

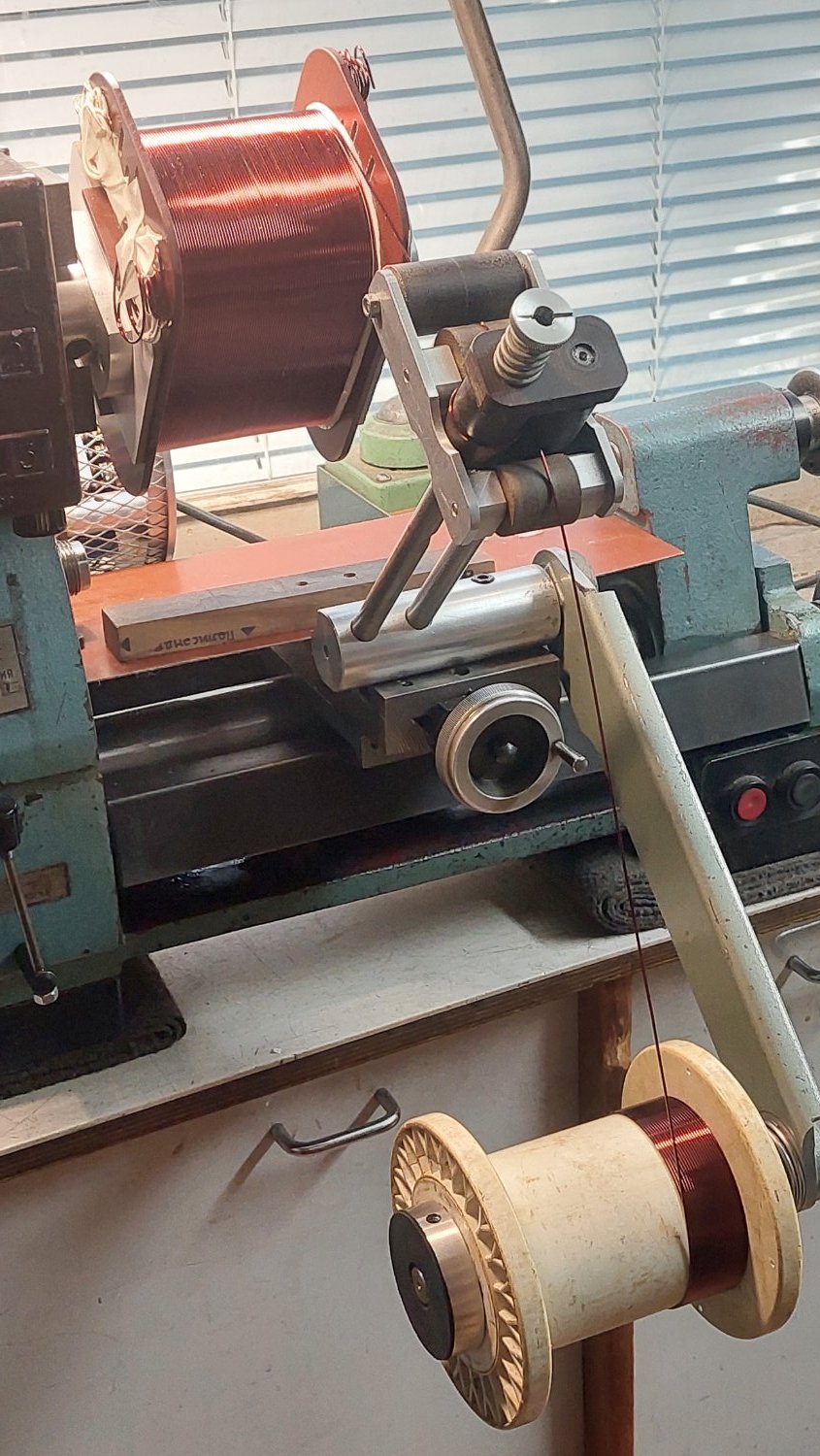

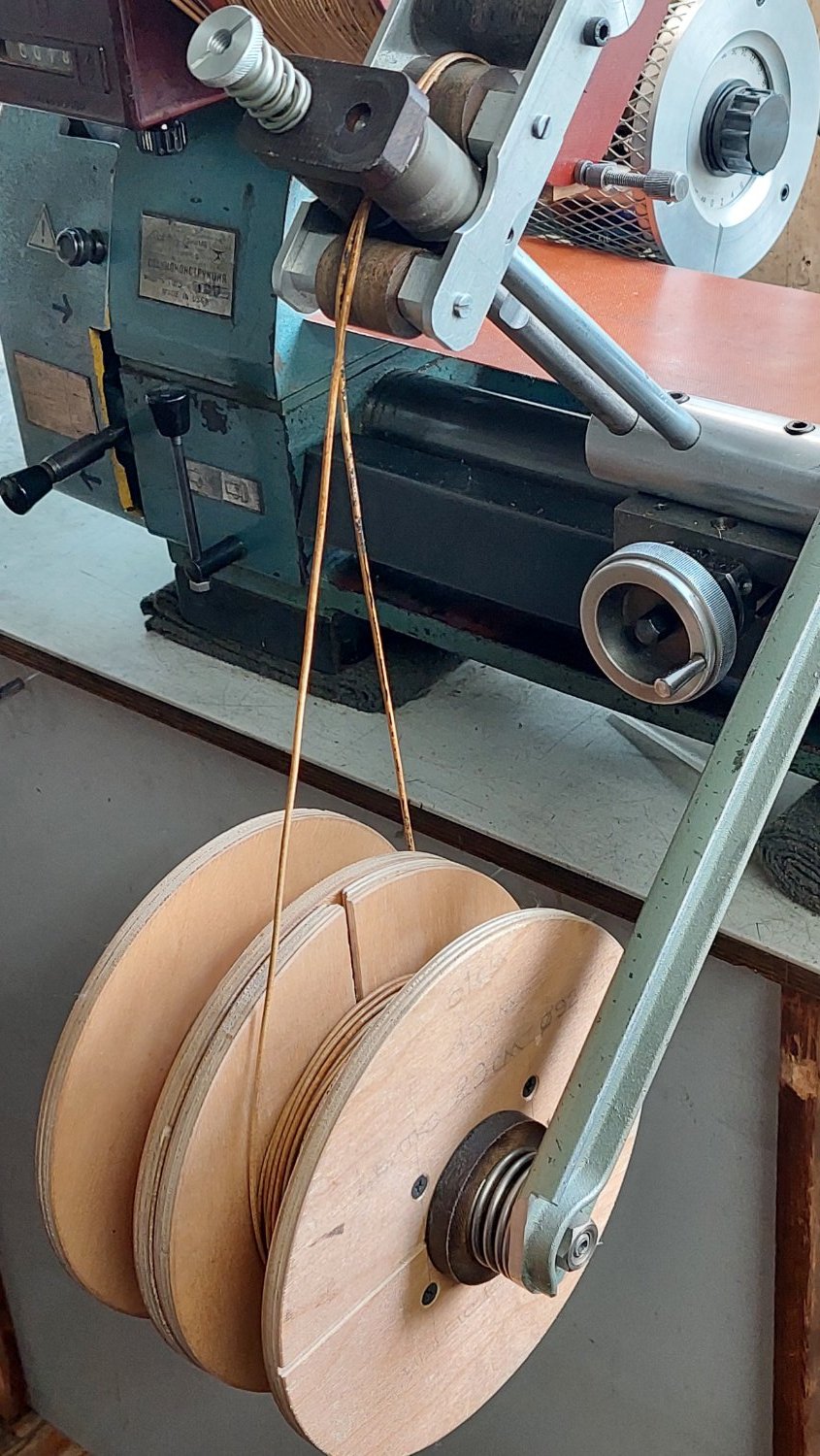

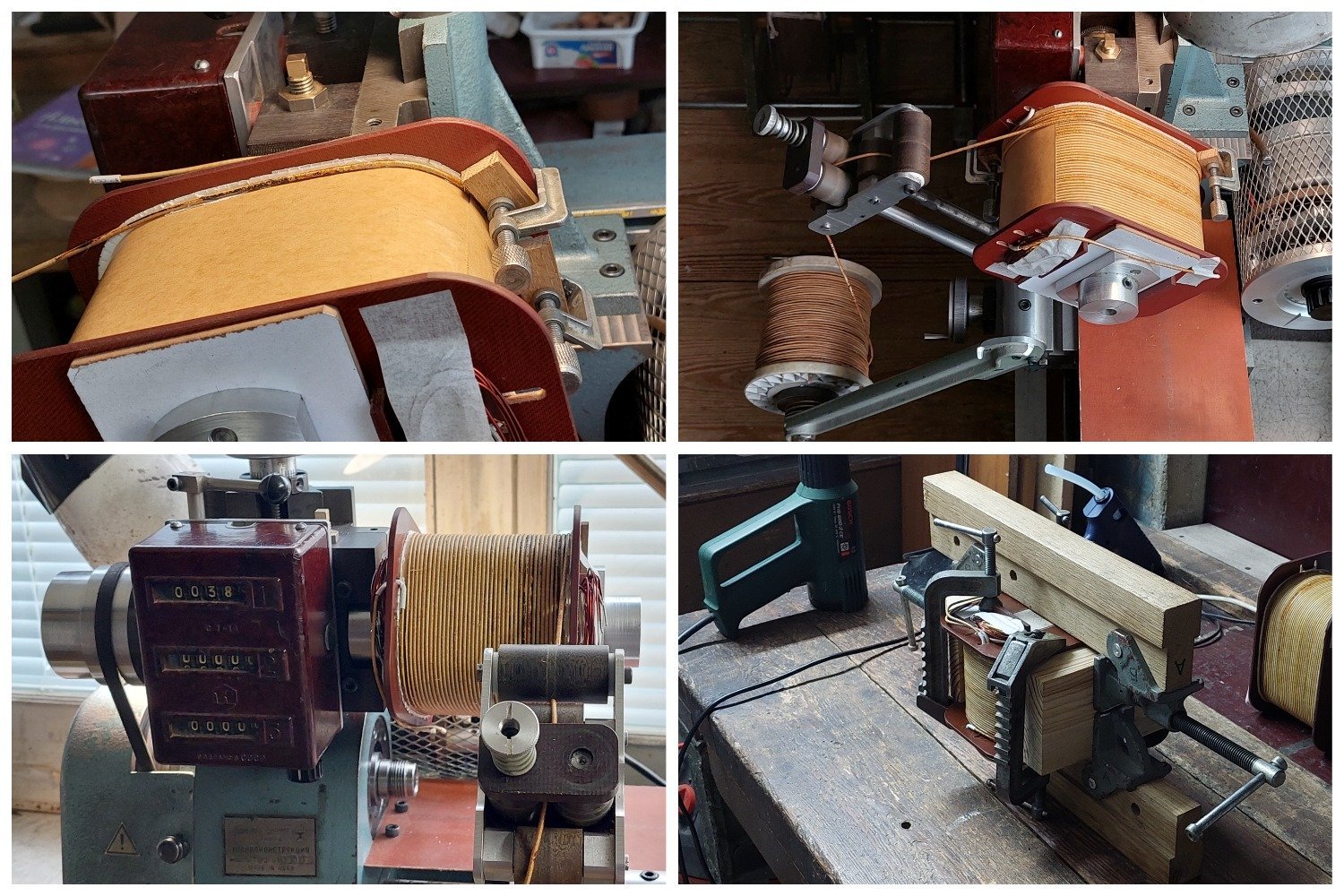

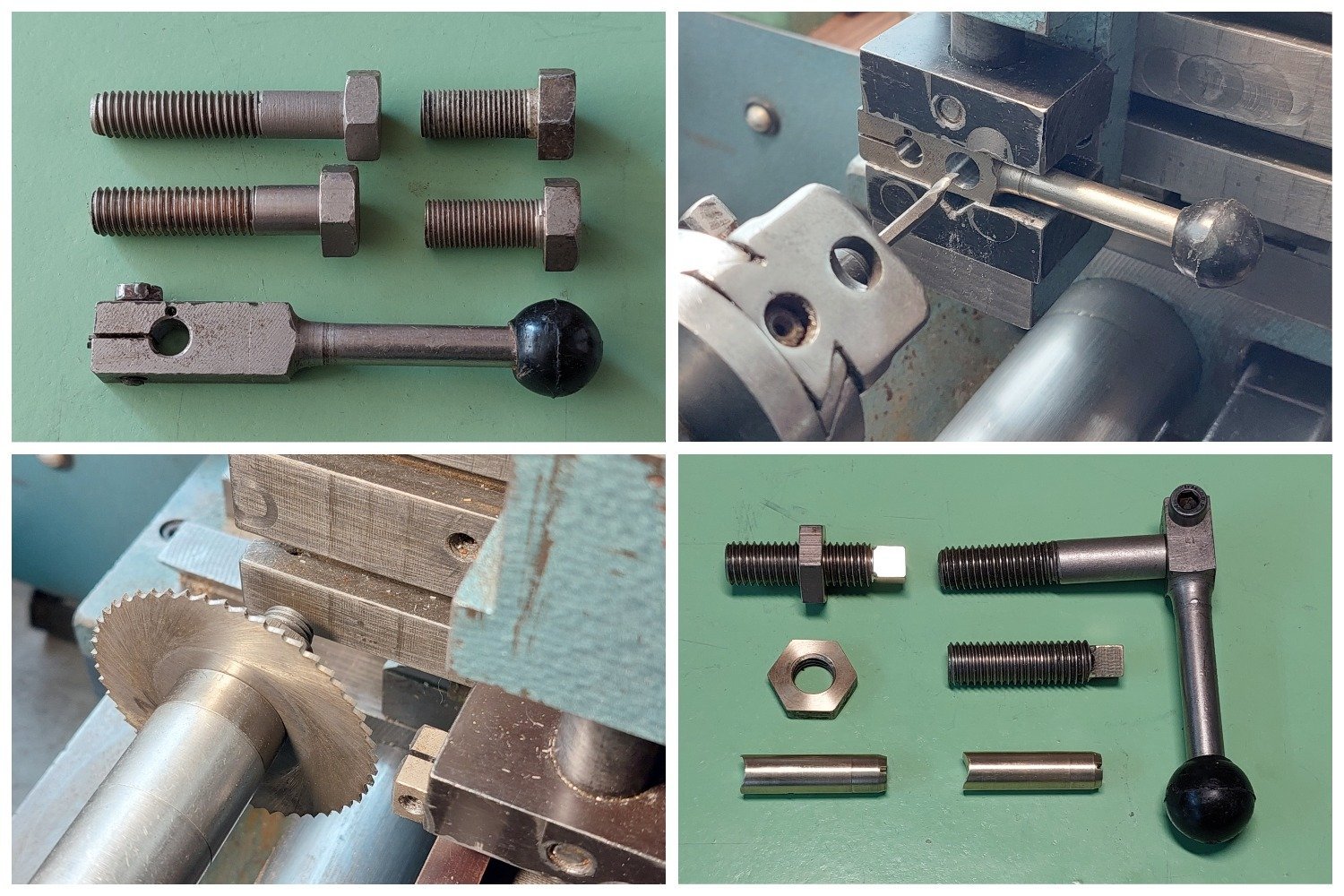

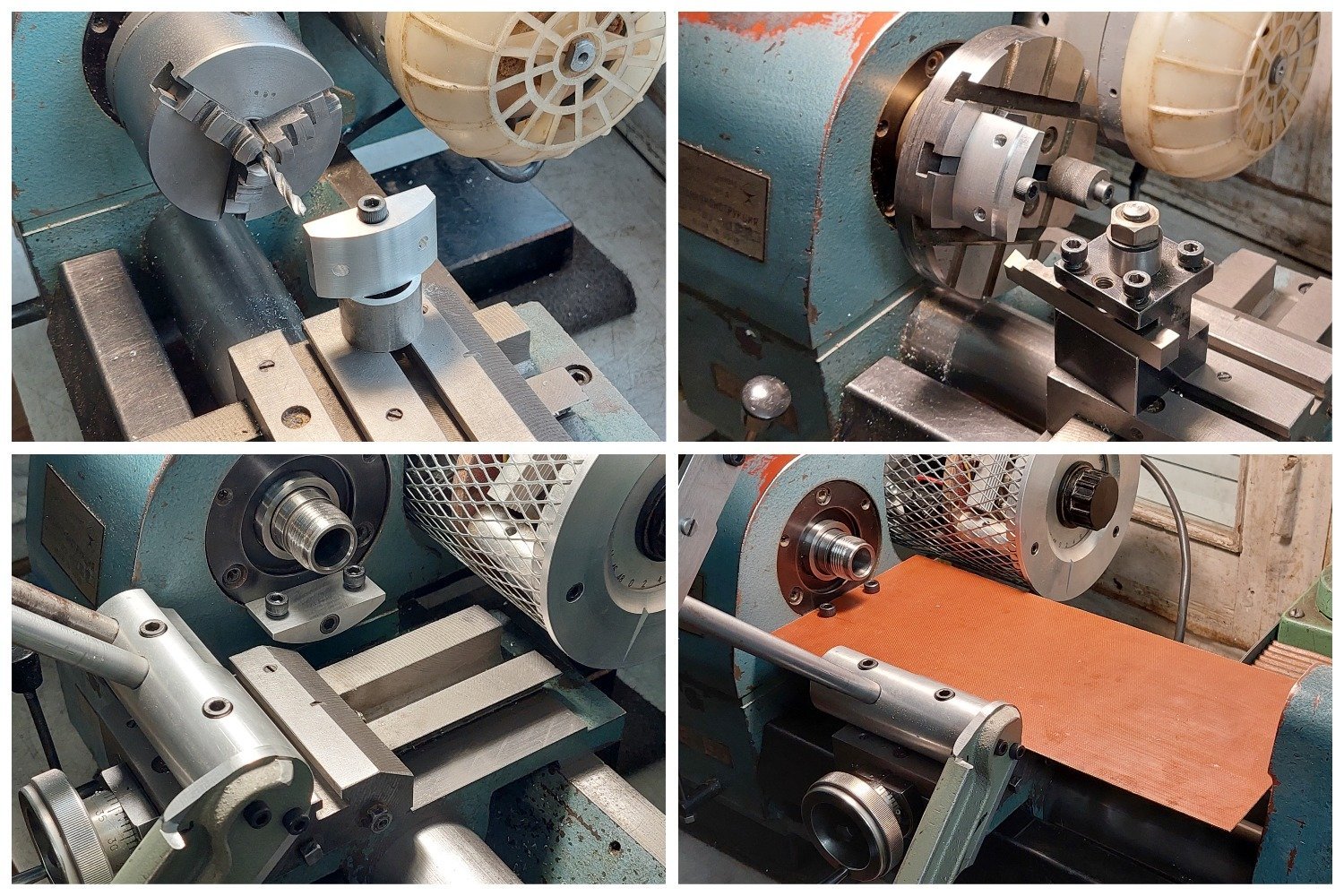

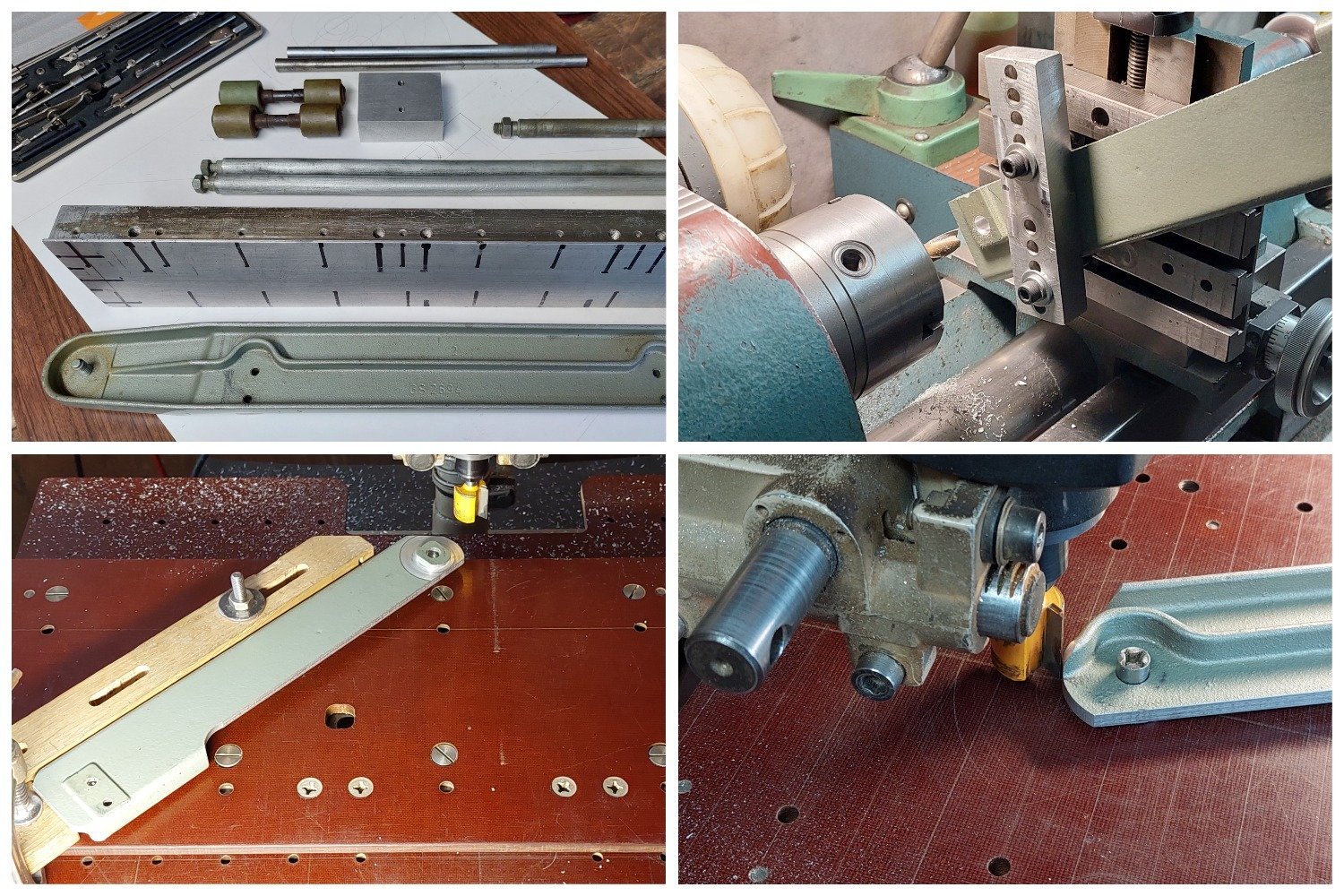

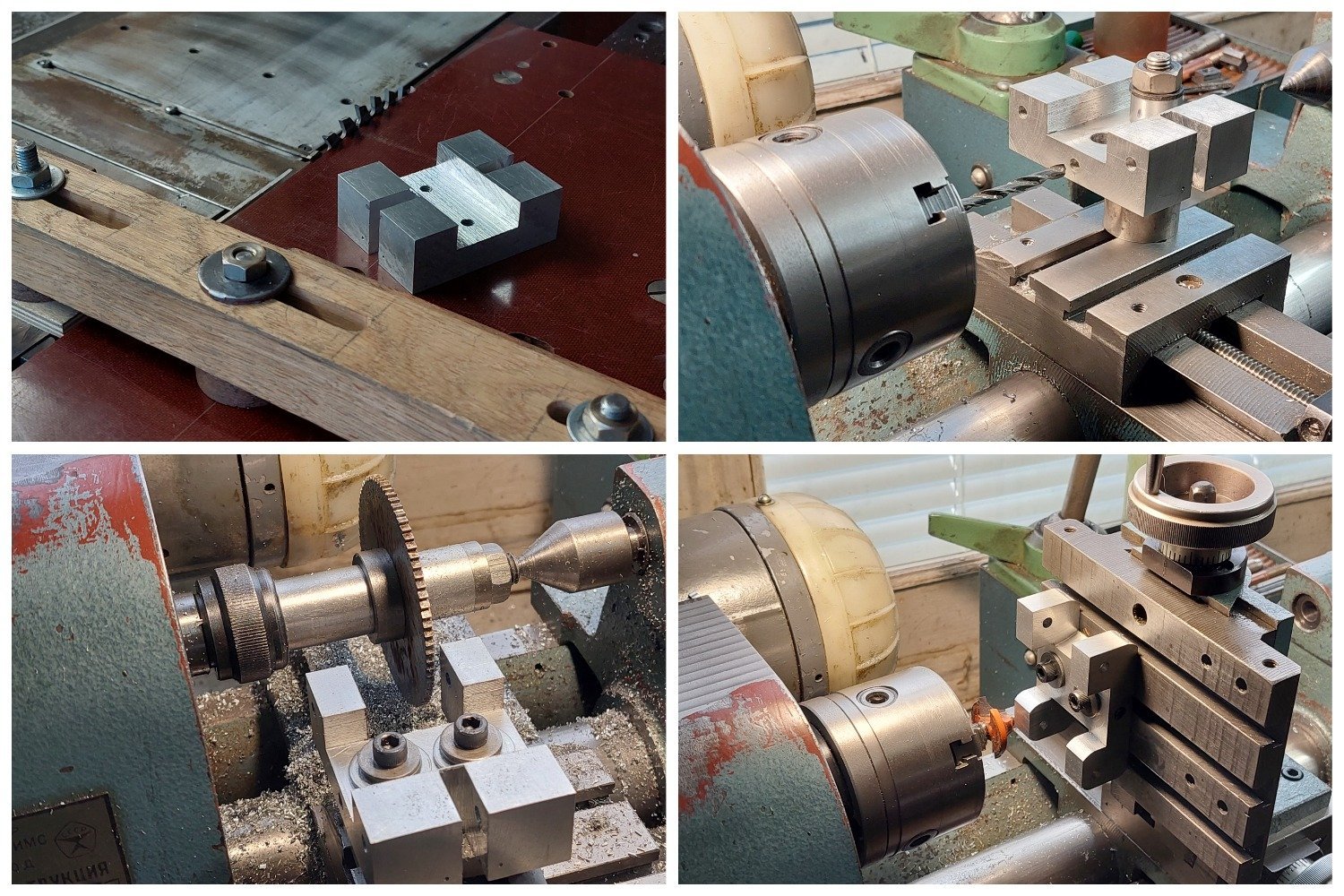

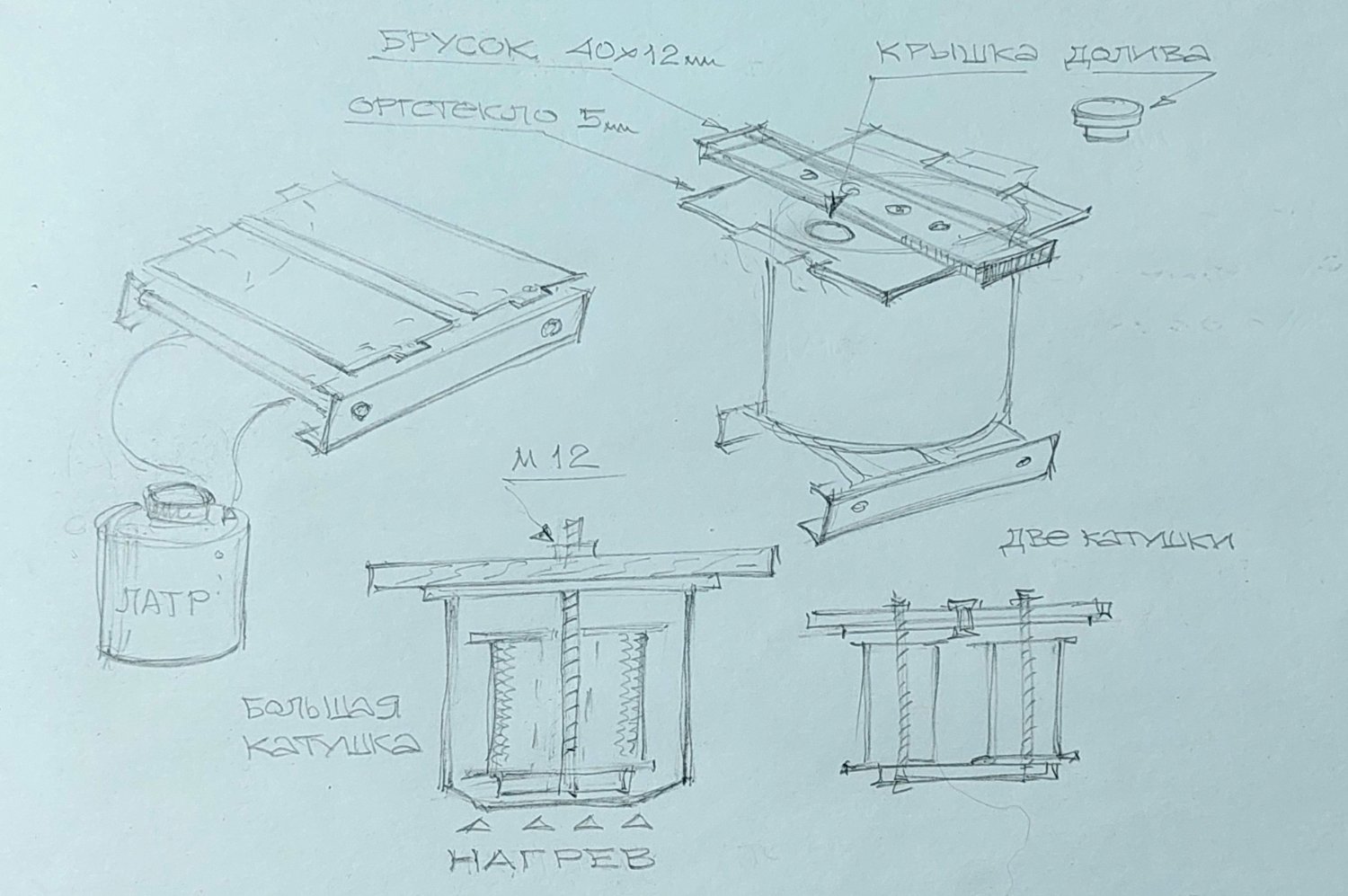

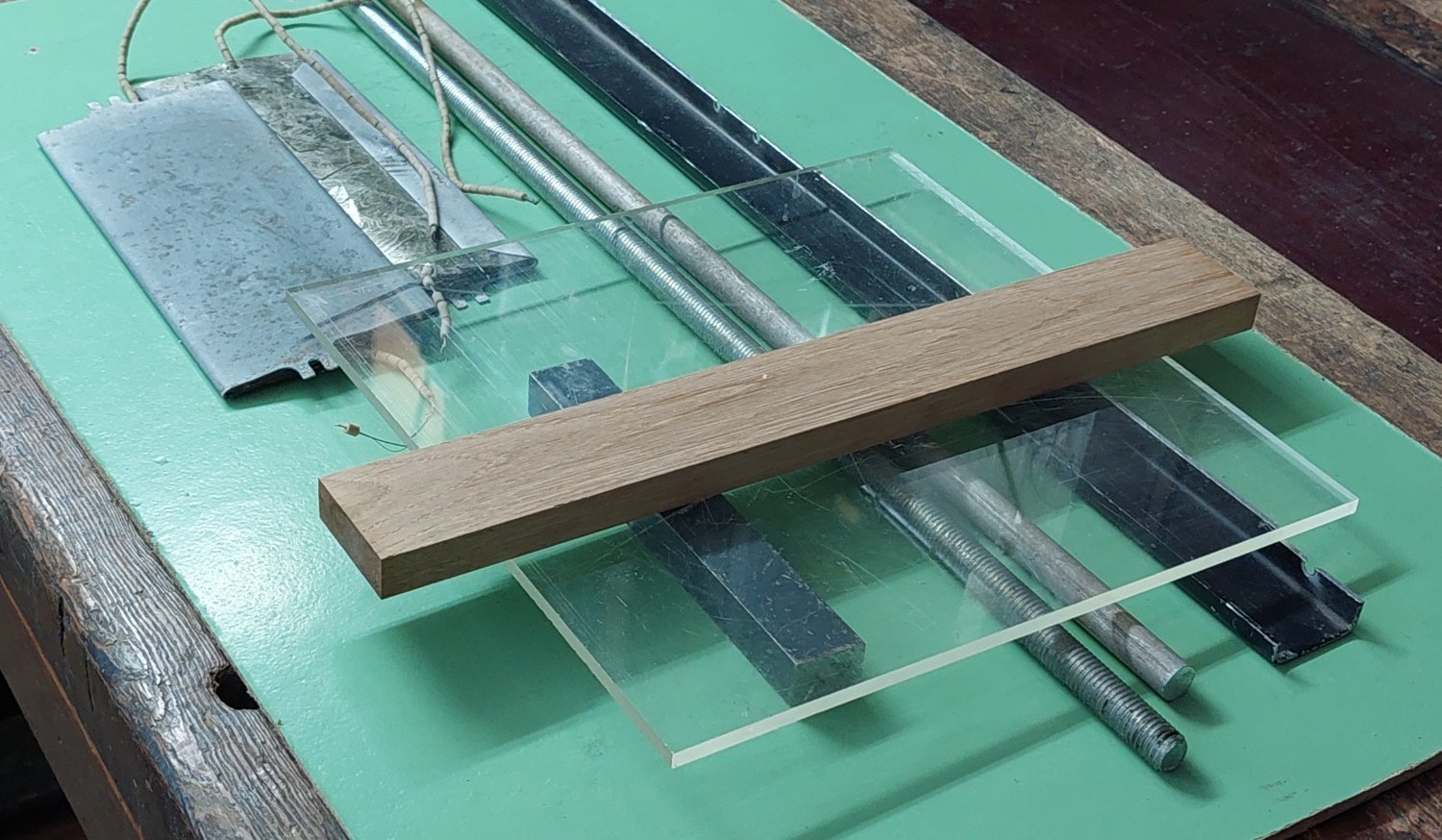

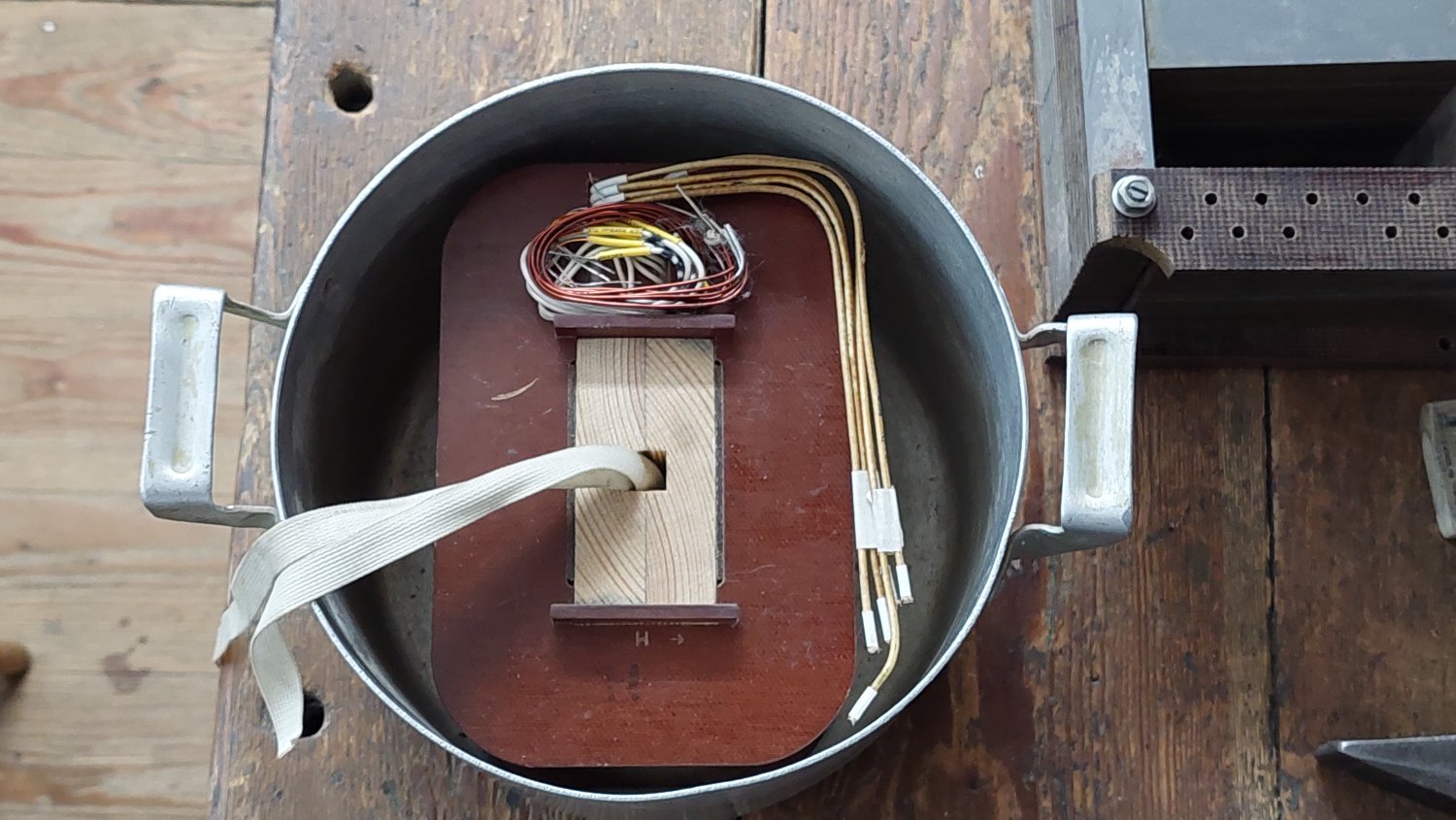

  Конечно все определяется имеющимися технологическими возможностями и из чего его делать. Мне не нравиться в работе случайные дырки и другие следы прежнего изделия, приходится придумывать как их наличие обосновать... на фото планируемая заготовка устройства с отметками черным, расположения отверстий, рядом основание печатной машинки, оно пригодилось. Два имеющихся прутка диаметром 12 мм, разные по качеству и длине, также нашли свое место. Валы подшипников скольжения обрезиненных роликов сделаны эксцентрично, поворотом стоек регулируется зазор соприкосновения. Подтормаживаемый ролик (обмоточный провод его опоясывает), может быть из текстолита. Расстояние от укладчика до наматываемой катушки регулируется, есть незначительные расхождения от чертежа.   Сделав некоторые доработки натяжителя, получим возможность использовать намотку бифилярно.













  • Like (+1) 4
  • Smile 1
