Recommended Posts

Posted
5 часов назад, AlexKorotov сказал:

Вопрос Владимиру Перепелкину: есть некоторое кол-во разного японского усилительного хлама, выбрасывать жалко, как изделие внешне выглядит неплохо, но места внутри мало... Радиаторы почти всегда небольшие. Что можно (за исключением микросхем) поставить на место оконечного усилителя, небольшое и несложное, вроде старого Шушурина или Акулиничева?

Да что угодно, что по звучанию устроит. Нужно чтобы было просто красиво или точно и красиво?

Posted
3 минуты назад, Владимир Перепелкин сказал:

Да что угодно, что по звучанию устроит. Нужно чтобы было просто красиво или точно и красиво?

Места там мало, но хочется точно, в АВ, ок 50-100 кв см. на один канал печатной платы.

Posted

Вопрос Владимиру Перепелкину: есть некоторое кол-во разного японского усилительного хлама, выбрасывать жалко, как изделие внешне выглядит неплохо, но места внутри мало... Радиаторы почти всегда небольшие. Что можно (за исключением микросхем) поставить на место оконечного усилителя, небольшое и несложное, вроде старого Шушурина или Акулиничева?

  • Admin changed the title to Транзисторные усилители. Вопрос Владимиру Перепелкину.
Posted

Прекрасно настраивается. Плату с малой паразитной емкостью суммирующей точки при должной квалификации никаких проблем изготовить. В крайнем случае для минимизации емкости монтажа возможно штыревую опору забить в плату и на ней распаять вывод ОУ и выводы трех резисторов и конденсатора.

Posted
8 minutes ago, Владимир Перепелкин said:

Плату с малой паразитной емкостью суммирующей точки при должной квалификации никаких проблем изготовить. В крайнем случае для минимизации емкости монтажа возможно штыревую опору забить в плату и на ней распаять вывод ОУ и выводы трех резисторов и конденсатора.

Вот и я про то же...

Posted
1 час назад, Владимир Перепелкин сказал:

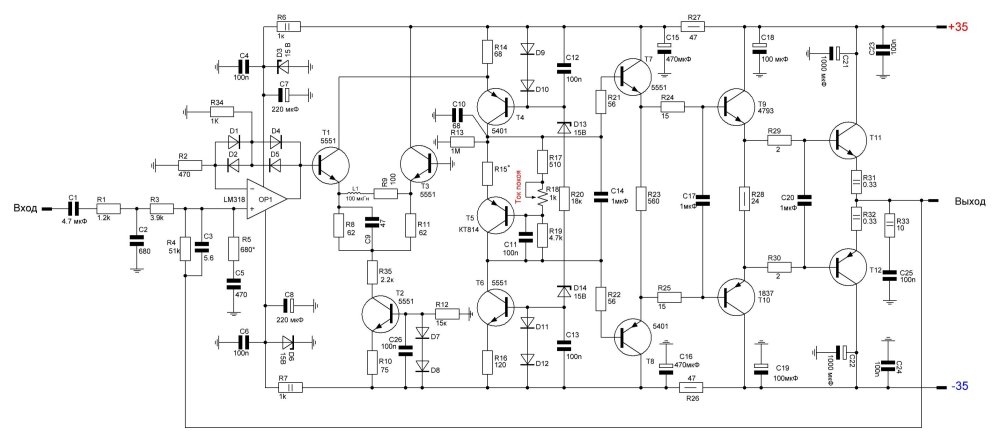

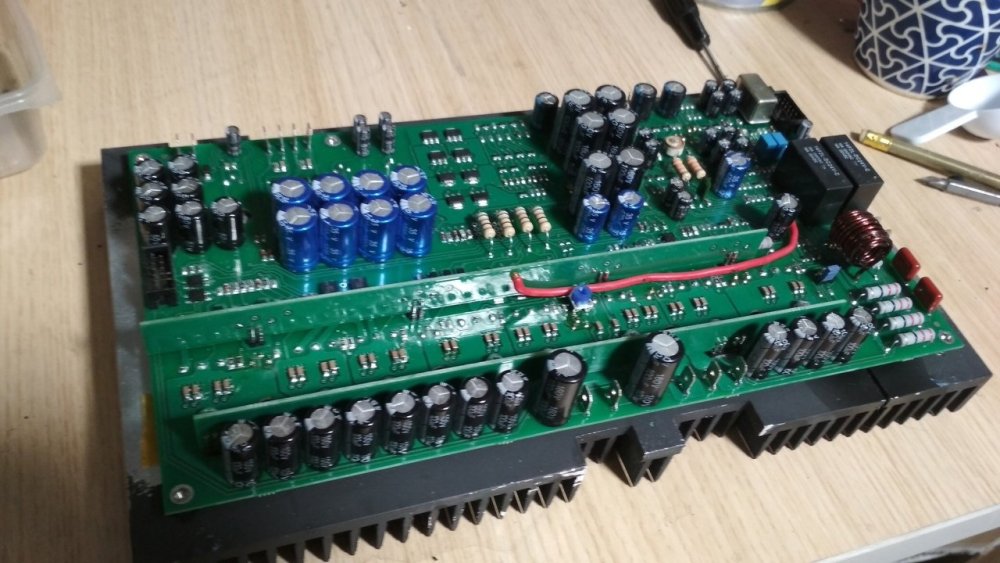

Что было красиво и точно и максимально просто "парафинн" с паяльника. Автор Финн32 (Алексей Финников).

После этого усилителя винтажики будут вызывать изжогу и головную боль.




 Если убрать  операционник ( Быстродействие у него маловато мне кажется ),  ООС подать на Т1 , а сигнал на Т2, то удачная схема получиться с точки зрения максимальной линейности  и широкополосности   всех каскадов без ООС , 1-ый полюс можно получить выше звукового диапазона, когда то пытался на такой схемотехнике с КП902 в диффе сделать , но что-то тогда не  получилось , петлевое было мало, симуляторов  тогда не было . Ещё бы попробовать  собрать входной дифференциальный  каскад на полевиках р-п с  каскодом , а дальше ломанный - дало бы это прибавку или нет? Скорее нет из-за низкого входного с общей базой, но линейность входного улучшилась.

Posted
11 минут назад, sova сказал:

Кто делал,  с  чем сравниали?  Пока ч то похоже на похвальбу на голом месте, никаких оснований надеяться на хороший звук- нет.

Единственное доказательство-прослушка и оценка по звуку,  в сравнении с референсным знаменитым аппаратом.

По схеме напоминает в общей компоновке схемы харман кардон бюджетной серии х30, 70-х годов :))

Кстати 620 нарман есть - вроде как "широкополосной" серии. АВ - класс, схема обычного ОУ, звучит хуже JLH69 намного.

Туда тоже нужно что то сделать, что корпусу пропадать...

hfe_harman_kardon_pm620_service_en.pdf

Posted
2 минуты назад, sova сказал:

Возможно. Так и приведенная схема "парафин" напоминает ОУ.

Ни чего общего, добавлен еще один ОУ в общей ООС.

Кстати, этот харман даже на наушники звучит плохо, ТДА1516 переведенная в кл. А дополнительным резистором в сравнении сильно лучше.

Posted

Я не WP, конечно, но посмотрите на
diyaudio.com/community/threads/ultra-high-performance-yet-rather-simple-hybrid-and-more.262450/
или Борбели, например:
SCH.pdf

Posted
53 минуты назад, sova сказал:

Кто делал,  с  чем сравниали?  Пока ч то похоже на похвальбу на голом месте, никаких оснований надеяться на хороший звук- нет.

Единственное доказательство-прослушка и оценка по звуку,  в сравнении с референсным знаменитым аппаратом.

По схеме напоминает в общей компоновке схемы харман кардон бюджетной серии х30, 70-х годов :))

Схема может и напоминает. Принцип коррекции совершенно другой. И это дает совершенно другой уровень.

Posted
41 минуту назад, Андрей63 сказал:

 Если убрать  операционник ( Быстродействие у него маловато мне кажется ),  ООС подать на Т1 , а сигнал на Т2, то удачная схема получиться с точки зрения максимальной линейности  и широкополосности   всех каскадов без ООС , 1-ый полюс можно получить выше звукового диапазона, когда то пытался на такой схемотехнике с КП902 в диффе сделать , но что-то тогда не  получилось , петлевое было мало, симуляторов  тогда не было . Ещё бы попробовать  собрать входной дифференциальный  каскад на полевиках р-п с  каскодом , а дальше ломанный - дало бы это прибавку или нет? Скорее нет из-за низкого входного с общей базой, но линейность входного улучшилась.

Вы ошибаетесь. Убрать ОУ и можно попрощаться со всей линейностью. Еще раз повторю: у транзистора в отличие от лампы есть очень неприятное свойство - изменение напряжения база-эмиттер на 22-25 мВ меняет ток коллектора в 10 раз. Это приводит к тому, что изменение напряжения база-эмиттер на 1 мВ приводит к искажениям в 1%. Т.е. для снижения искажений нужно снижать входное напряжение, т.е. увеличиввать петлевое усиление, что равнозначно увеличению глубины ООС. ОУ в данной схеме работает в полностью малосигнальном режиме с микровольтным входным сигналом и обеспечивает максимальную точность сравнения входного и выходного сигнала. Получать первый полюс выше граничной частоты звукового диапазона, имея бездну усиления абсолютно бессмысленно, 160 дБ петлевого усиления на 1 кГц и 120 на 20 кГц гарантировано загоняют все продукты искажений под порог восприятия. Быстродействие очень высокое, порядка 200 В/мкс при использовании в качестве выходных транзисторов КТ8101, КТ8102, с более приличными будет еще больше. В принципе дальнейший спор бессмысленный. Хотите меня опровергнуть проверьте самостоятельно. Я после понимания принципов получения сверлинейности полностью забросил ламповые усилители.

  • Like (+1) 1
Posted
29 минут назад, BAA сказал:

Я не WP, конечно, но посмотрите на
diyaudio.com/community/threads/ultra-high-performance-yet-rather-simple-hybrid-and-more.262450/
или Борбели, например:
SCH.pdf

Петлевое очень низкое. Искажения на уровне 0,02 - 0,05 1 кГц, 0,1 20 кГц.

Posted
1 час назад, sova сказал:

Кто делал,  с  чем сравниали?  Пока ч то похоже на похвальбу на голом месте, никаких оснований надеяться на хороший звук- нет.

Единственное доказательство-прослушка и оценка по звуку,  в сравнении с референсным знаменитым аппаратом.

По схеме напоминает в общей компоновке схемы харман кардон бюджетной серии х30, 70-х годов :))

А можно попросить модераторов чтобы этого персонажа забанили, для начала на пару дней?

Posted
3 minutes ago, Владимир Перепелкин said:

Петлевое очень низкое. Искажения на уровне 0,02 - 0,05 1 кГц, 0,1 20 кГц.

Учитывая опыт общения с истинно верующими (sova и Valentin, только для примера, sic!) я, пожалуй, промолчу.

Posted

Да не спорю я с вами ,  вспомнил что когда то пытался этим заниматься, симуляторов ( повторюсь ) тогда не было, всё делалось методом проб и ошибок, спасибо за разъяснения,  теперь понятно на каком принципе всё делается. И  перестаньте так болезненно реагировать, проверять и тем более опровергать  Вас я не намерен. А вот топология и короткие  проводники, общая земля,  как экран, паразитные ёмкости и т.д. всё это примерно как в СВЧ полосках построение, вот это сложно в таких конструкциях, пробовал, тот ещё гимор.

Posted
6 минут назад, BAA сказал:

Учитывая опыт общения с истинно верующими (sova и Valentin, только для примера, sic!) я, пожалуй, промолчу.

Если вопросы чисто технического порядка, тогда всё в норме данного раздела.

Сове следует воздержаться от комментариев в данной теме, пожалуйста.

Posted
1 минуту назад, Владимир Перепелкин сказал:

У Совы как раз комментарии о чем угодно, но не технические.

Я Александру ВАА ответил, именно его процитировал, а Сову предупредил.

Posted
11 минут назад, Андрей63 сказал:

Да не спорю я с вами ,  вспомнил что когда то пытался этим заниматься, симуляторов ( повторюсь ) тогда не было, всё делалось методом проб и ошибок, спасибо за разъяснения,  теперь понятно на каком принципе всё делается. И  перестаньте так болезненно реагировать, проверять и тем более опровергать  Вас я не намерен. А вот топология и короткие  проводники, общая земля,  как экран, паразитные ёмкости и т.д. всё это примерно как в СВЧ полосках построение, вот это сложно в таких конструкциях, пробовал, тот ещё гимор.

Особых сложностей нет. Частота единичного усиления низкая. Все получается даже на однослойке. В случае двухслойной платы еще проще. Нижний слой земля, верхний сигнальный, что не лезет в верхний слой пускаем по нижнему слою в прорези или в перемычки. Я обычно в перемычки отправляю цепи питания.

Posted

Сам Борбели говорит о 72 dB на 20к, что при использовании латералов в классе А очень даже хорошо. Есть гибрид со входом на лампах.

Posted

В

23 минуты назад, Владимир Перепелкин сказал:

Петлевое очень низкое. Искажения на уровне 0,02 - 0,05 1 кГц, 0,1 20 кГц.

 Владимир , я недавно здесь и возможно  не читал про вашу схемотехнику ( дайте ссылку ) . У меня вопрос, имея стандартное усиление где то  30 дБ , для УМ, какое минимальное петлевое на частотах 20 Гц и 20 кГц, то которое вы озвучили выше 160 и 120 дБ?

Posted
11 минут назад, Андрей63 сказал:

 Владимир , я недавно здесь и возможно  не читал про вашу схемотехнику ( дайте ссылку ) . У меня вопрос, имея стандартное усиление где то  30 дБ , для УМ, какое минимальное петлевое на частотах 20 Гц и 20 кГц, то которое вы озвучили выше 160 и 120 дБ?

Схемотехника самая обычная. Нагрузка каскадов на токовые зеркала или генераторы тока и разделение каскадов  повторителями. Для коррекции шунтирование высокоомных точек RC цепями или помещение в разрыв низкоомных цепей LR цепочек. И все. Идеология схемы должна быть подчинена максимальному набору петлевого усиления, а коррекция должна обеспечить возможность этим богатством распорядится. Ссылку на науку  я помещу вам в ЛС.
