Posted

Когда они у меня были на работе коробками, тогда, в 80-90-х, я лампами не увлекался.. изделия разрабатывались на полевиках и ШИМ, поэтому если они вываливались из этих коробок то отпинывались под шконку под шкаф..

А теперь западные камрады говорят что К75-10 вроде норм по звуку, нередкое явление из видеть 900-вольтовые, межкаскадные во всяких ГМ-усилителях.

Posted
9 часов назад, Ollleg сказал:

Стас, я не про тренировку, а вообще как они по звуку?

Последний раз использовал их в прошлом тысячелетии, в SE на ГУ-50, вроде  неплохо. Но сегодня уже  пробовать бы не стал.

Posted
3 часа назад, юрий робертович сказал:

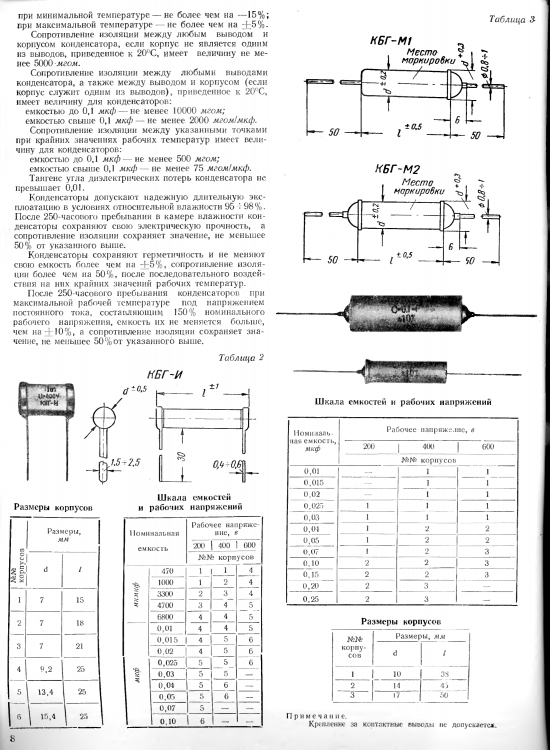

Хорошие КБГ-МН начала 60-х годов

К75 барахло

В БП первым конденсатором стоял К75-24 10мкф, получше МБГО на слух. А вот КБГ-МН не понравился - мутный жутко. (60х) . Вообще давно понял, в разных схемах и конденсаторы в БП по разному звучат. Где то МБГВ просто радуют Ух, а где то грязь грязью.....



10 минут назад, Stan Marsh сказал:

Последний раз использовал их в прошлом тысячелетии, в SE на ГУ-50, вроде  неплохо. Но сегодня уже  пробовать бы не стал.

У меня сейчас они тоже без дела лежат, хотя лет 10 назад ещё применял их...Просто у меня тогда выбора не было, как сейчас.

Posted

Тут верно сказано, да и КБГ уж больно разные были, попали мне как то в руки 57 год, по параметрам как хорошие пленочные

А к-75, добротные изделия,



Posted

У меня другие впечатления, К75-, барахло.

Ликбез

http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Kondensatory/ABC/KBG

http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Kondensatory/ABC/K75

Залито что-то масло с солярой, чуть подтекал, запаивал.

Они бывают очень разные, от отличных до хороших.

МБГО в фильрах акустических систем хорошо. В блоках питания - никак.




Posted (edited)

При тренировке (и эксплуатации) желательно учитывать допустимую переменную составляющую

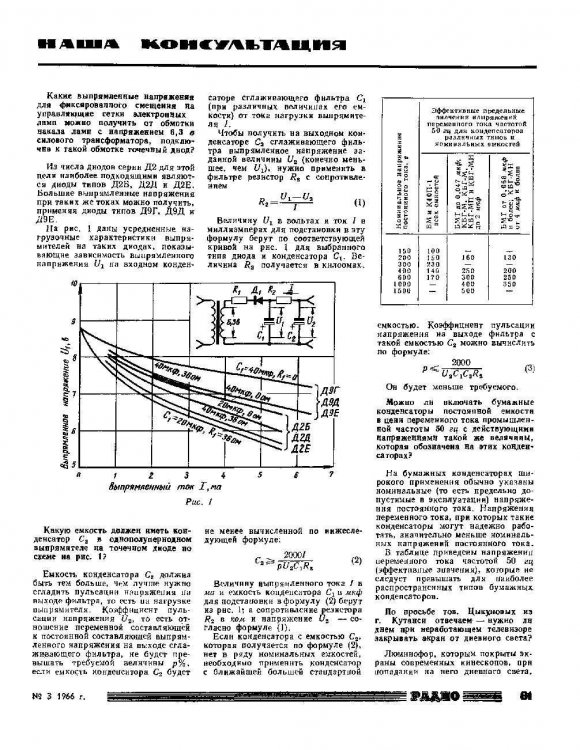

Предельные эфф.значения напряжений для конденсаторов.jpg

Ещё одна таблица из справочника (не могу сейчас вспомнить автора, нужно поискать в архиве)

Предельные электрические режимы.djvu

Edited by Сергей Ал.
  • Like (+1) 1
Posted
3 часа назад, Stan Marsh сказал:
4 часа назад, юрий робертович сказал:

Ликбез

Пополам с вкусовщиной.

На вкус и цвет ..и звук - товарищей нет, свой глаз и ух важнее ..приборы в помощь.

Сколько людей, схем, столько и мнений.

Ставить шунты, не ставить - чего вычитывать? Прочитал "Гуру", значит Тупо применять "этот", а на "тот" даже не смотреть, это заведомо получить что то чужое и не всегда "лучшее". Сам попробуй всё возможное и реши для себя - что с чем смешивать и в каких пропорциях, где это полезно, а где вредит.

У меня "отслушивание" всегда занимает больше времени, нежели сама сборка схемы в "ящик". Всё по принципу - доверяй, но проверяй на себе, слушай сам и делай свои выводы.

Пока не подводило.?

Ну а если достиг "вершины" и уже наизусть знаешь, где и в какой схеме у тебя "это" прозвучит, а "то" муть внесёт - ты молодец, вот только всё равно ты даже на 50% не будешь знать, как "оно" будет играть у другого и в той схеме, которую ты ещё "не проходил".



  • Like (+1) 2
Posted

Моё правило:

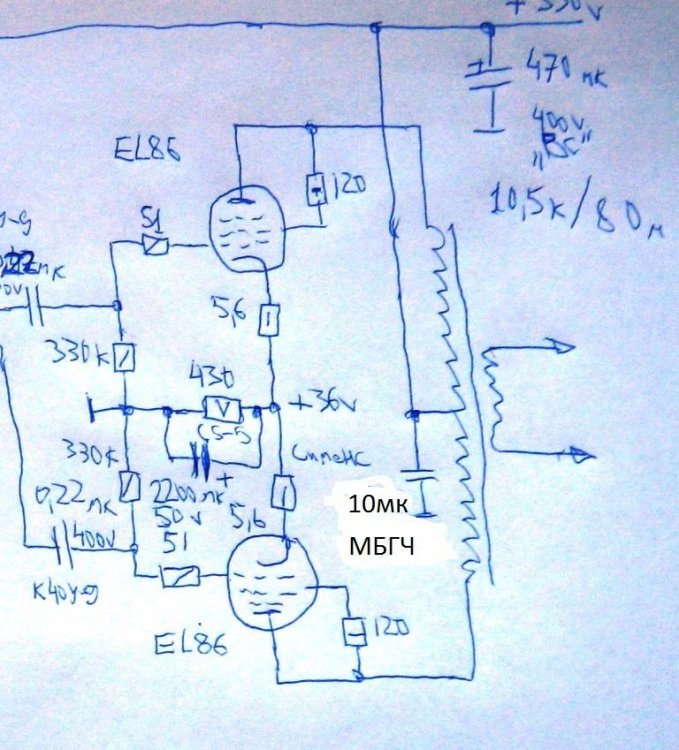

Никогда НЕ шунтирую, только в РР усилителях, минимум МБГЧ, 2-10 мкф, и параллельно питанию

Электролиты хорошие, возможны варианты от ЭГЦ и К50-29 до Siemens Elko. Их тоже не шунтирую, а зачем?

И сплю спокойно и не парюсь.


  • Like (+1) 2
Posted
1 час назад, юрий робертович сказал:

Моё правило:

Юрий Робертович,

я про то и пишу, что у каждого свои правила и свой УХ.?

Нет по этому поводу общих правил.

Если мне на какой то записи вч не хватает, я лучше изначально зашунтирую 250мкф в БП 2.5мкф эвоксом + 0.022 к78-2, чем позже буду пропускать звук через параметрический эквалайзер.  Ну и т.д.

Я не призываю всех так поступать, но на вопрос "зачем?" отвечу - чтобы подчеркнуть атаку вч , которые заваливает любой электролит приличного номинала.

Я выравниваю ачх по вч, но не эквалайзером или темброблоком. На малой громкости я компенсацию в 100пк включу, нч хватает, а вч нет.

Это я про себя, про свою мастерскую и свою бумажную акустику. А что там у других ... Так мне у себя слушать и не напрягаться, а не у других.

И это не правило моё, потому как я не знаю, нужно ли это всё будет на следующем усилителе и как в нём приживутся те или иные конденсаторы.

С уважением,

Олег.

п.с.

Думаю понятно, это про однотактный усь.

  • Like (+1) 2
Posted

Не поверите, сколько раз было... Прям в одной мастерской, т.с. "здесь  и сейчас" на слух к двум разным акустикам к одному усилителю подбираются два разных( местами  - совсем!!!) комплекта конденсаторов в питание! Прям хоть переключатель ставь...

  • Like (+1) 1
Posted

 "Бумажность" акустики  тем не менее совершенно не исключает её оооочень большого разнообразия - от небольшого ЗЯ с очевидным "воздушным подвесом" до большого ШП динамика на, разумеется, щите. С массой вариаций между...

  • Like (+1) 2
Posted
19 минут назад, Xрюн222 сказал:

Не поверите, сколько раз было... Прям в одной мастерской, т.с. "здесь  и сейчас" на слух к двум разным акустикам к одному усилителю подбираются два разных( местами  - совсем!!!) комплекта конденсаторов в питание! Прям хоть переключатель ставь...

Я отслушиваю на Aurex SS-335W (в 70х линейка от Тошиба) 8 ом, что на них хорошо будет играть, на 4А32 с рупорами уже отлично прозвучит.

Перепроверка звука  (сравнение звука акустики) на усе  LUXMAN L-540 - он в качестве эталона служит.



23 минуты назад, юрий робертович сказал:

У меня акустика тоже бумажная, от Симфонии 6гд-2, 3гд-1, и на ВЧ 1гд-3, с 2000 года, 1гд-3 выбрал из 8 шт которые у меня были еще в 80-е годы. На СЧ 40 мкф МБГО, на ВЧ К71-5 1 мкф

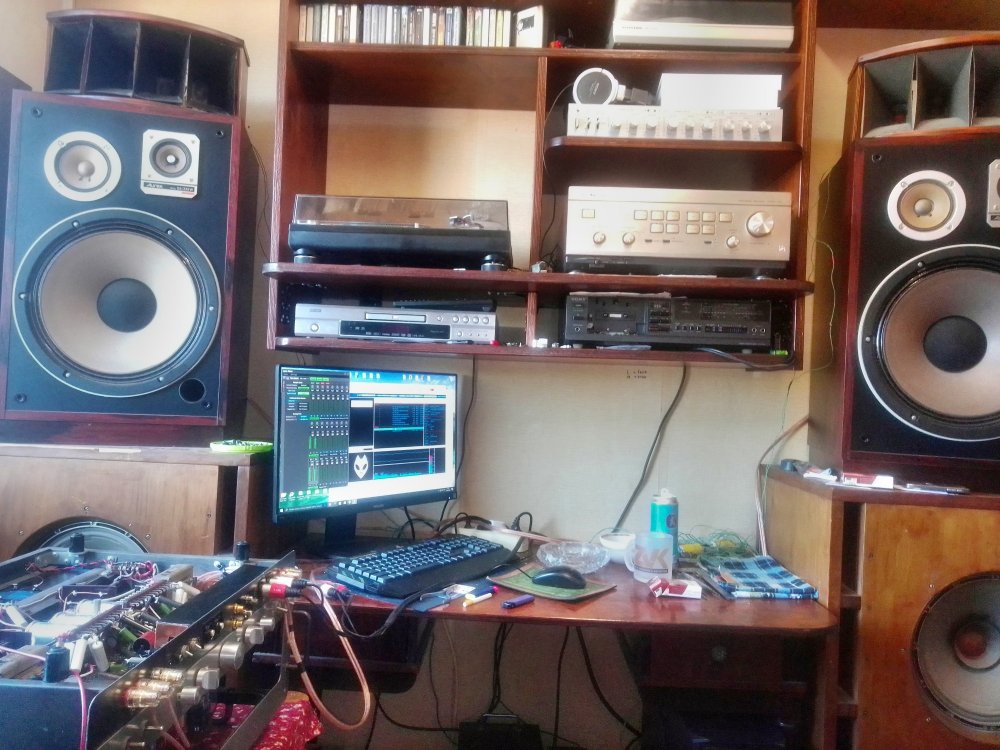

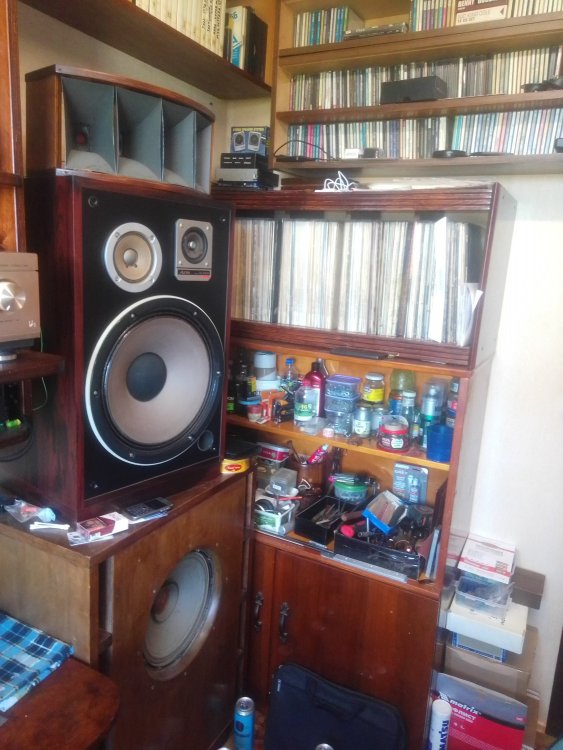

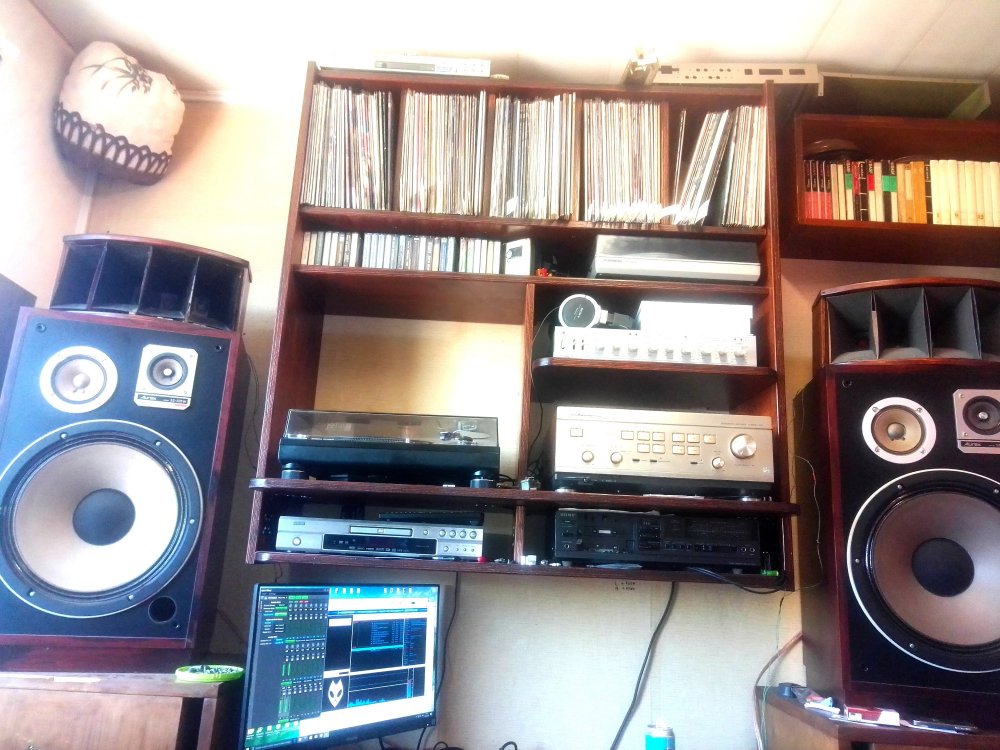

У меня на сегодня в мастерской на 8,5 квадратов вот это; *к сожалению часть аппаратуры не вмещается, катушечники в том числе

Спойлер

956930852_999(8).thumb.jpg.96a31b96b10d2db36cf5b2b448bacd77.jpg262883017_999(9).thumb.jpg.23b573f826867d22a39c10e0ff9ff503.jpg1803365850_999(11).thumb.jpg.205fe74a342d787d1fb498c7078db79f.jpg



20 минут назад, Xрюн222 сказал:

 "Бумажность" акустики  тем не менее совершенно не исключает её оооочень большого разнообразия - от небольшого ЗЯ с очевидным "воздушным подвесом" до большого ШП динамика на, разумеется, щите. С массой вариаций между...

Безусловно! Приспосабливаешься к тому, на чём в данный момент слушаешь. Для себя делаю, мне и слушать......

Posted
36 минут назад, Xрюн222 сказал:

Не поверите, сколько раз было... Прям в одной мастерской, т.с. "здесь  и сейчас" на слух к двум разным акустикам к одному усилителю подбираются два разных( местами  - совсем!!!) комплекта конденсаторов в питание! Прям хоть переключатель ставь...

А вы шунты как подбираете? Отслушиваете?

У меня пока получается наилучший вариант, когда шунты разные, то есть так:

Как последний пример;

БП электролит 250мкф на вых. лампу - на десять порядков вниз - шунт 2.5мкф, ещё на 10 порядков - о.о22-0.027

БП электролит 50мкф на входную лампу - о.о5мкф (0.047)

БП первый конд. 10мкф эпкос (далее 10гн поканально и по 250мкф на канал) - 0.1 мкф

в катодах эльна серафима 1000 и 470мкф, там шунты не ставлю.

Могу в сетку пентода (если по входу стоит) к 4мкф добавить 0.047 - 0.05 к78-2

То есть не так, что бы шунты были все одинаковых номиналов, больше от номинала шунтируемого "большого" брата зависит...

и да, иногда переключатель "просится", как переключатель на коррекцию на входном РГ.....





Posted
23 минуты назад, Сергей Витальевич сказал:

По возможности стараюсь использовать и в акустике НЧ,СЧ,ВЧ,и межкаскадными и шунтами электролитических-Наши современные  пленочные и фольгофые производства России-KZK(их и тренировать не надо).. Главное для меня,что в акустике,что межкаскадными никаким МБГО и КБГ-МН!

Да вроде как плёночные и фольговые никакие тренировать не надо, ни современные, ни старинные. Насчёт МБГО спорить не буду (хотя и их можно получше приготовить, но надо возиться), а вот КБГ- [разные]- будем считать это дело вкуса, при соотв.расстановке прекрасные конденсаторы, хоть в питании, хоть как меж каскадные, хоть куда... Вопрос, разве что, в габаритах.

Posted
30 минут назад, Xрюн222 сказал:

Олег, шунты редко, и, конечно, исключительно на слух... А их как ещё подберешь...

Никита, а коррекцию в РГ Вы используете? Или темброблок, эквалайзер?

Posted (edited)

Коррекция в РГ - вопрос, требующий точной настройки и поэтому сильно "недуракоустойчивый", поэтому её не использую (если только что-то реанимирую, где оно уже есть, но номиналы  отвести поразъехались на -80/+200 % , к примеру), а темброблоки и некие темброподобные регулировки по ситуации да, использую, но с неглубокой регулировкой, скажем подъем басов до 4-6, самое крайнее 8 дБ, завал по вч до 3 -6 дБ. В своё время,уже писал,был Пионеер SA9900, праворульный, у него РТ были всего +/- 7,5 дБ и +/- 4,5 дБ, никаких 10,тем более 15-20 дБ, как обычно 'положено". И это в начале 70х - то!!! Значит, знали как надо и "могли если хотели"  :). Но тут, возможно, надо учесть, что у меня акустика как правило всё время какие то ЗЯ, не ФИ! Или, в других случаях, ОЯ.

Edited by Xрюн222
  • Like (+1) 1
Posted

МБГО в акустике стоят до 5-6 кГц, что они внесут... разве что грунт с Марса или заумное чё... Выше К71-5, полипропилен. НИКОГДА ничего не шунтирую, баловством не занимаюсь.

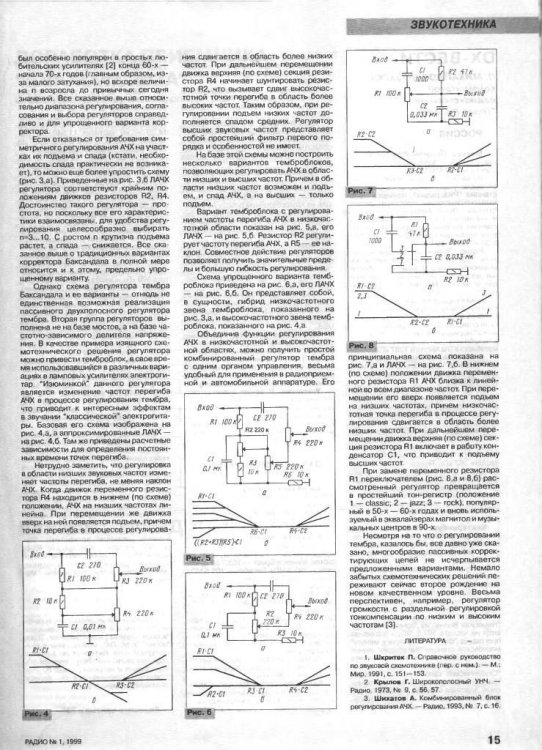

Коррекций в РГ нет, тембров никаких лет 30 нет и не надо, кому надо делаю небольшую по Шихатову рис 7, рис 8.  С эквалайзерами завязал с начала 80-х годов с Левинзона-Логинова, все еще валяются 2 шт

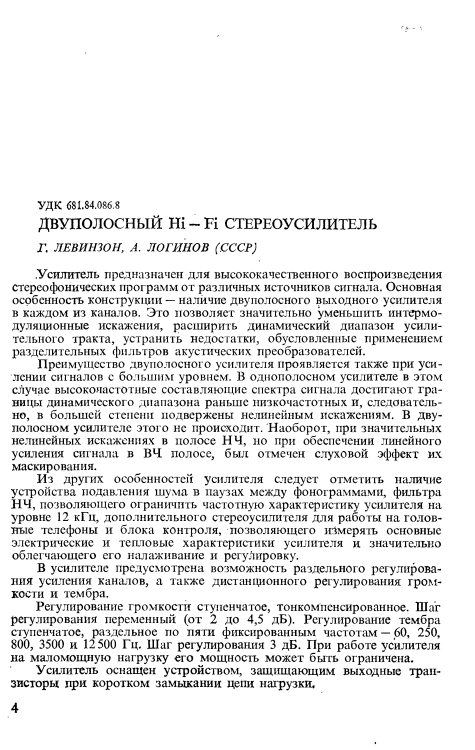

СССР-Чехи mrb1032 1981г_005.png

  • Like (+1) 1
Posted (edited)

В порядке уточнения К71 - полистирол, из которого пенопласт делают.

Edited by BAA
