Recommended Posts

Posted

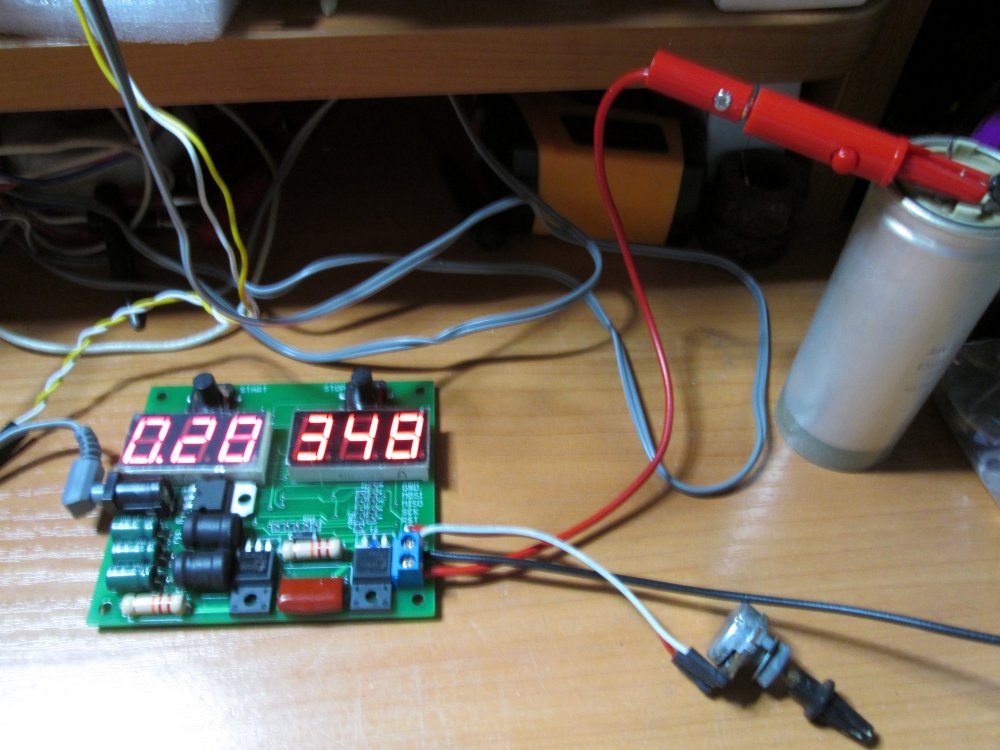

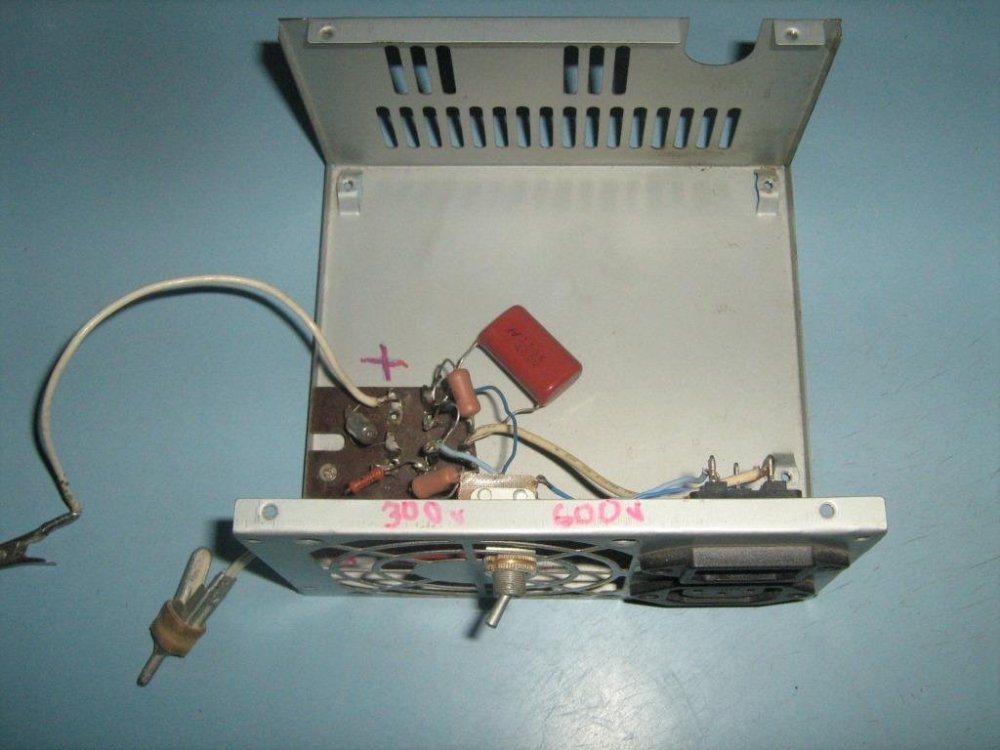

Для формовки б/у конденсаторов собрал "примочку" из польского журнала. Весь процесс полностью автоматизирован. В аттаче статья.


01-2017.pdf

  • Like (+1) 2
  • 3 months later...
Posted
В 29.05.2022 в 21:54, Саша1965 сказал:

Ещё на старом Аудиопортале покупал у дяденьки из Киева прибор для тренировки конденсаторов. Напряжение выставляется от 0 В до 500 В, ток ограничивается 4 мА. Год не выключал прибор, тренировал свои запасы. По нашим конденсаторам действительно, "зелёные" не выкинул ни одного. По импорту выкинул английские, 16 + 16 мкФ и 8 + 16 мкФ (из шести штук остался один). Тренировка занимала от 2-х часов до 7-ми суток. Не у всех ток утечки снизился до нуля. Вот тут и возникает вопрос, а какой должен быть ток утечки?



В 29.05.2022 в 21:54, Саша1965 сказал:

Этот дяденька и сейчас продаёт, только на олх, но цена готового прибора больше 30$, есть конечно и для самостоятельной сборки, но всё равно дорого, хотелось бы на коленке и за спасибо. Решил собрать усь, были в закромах конденсаторы К50И-8 (овальные), в своё время их долго искал, очень хорошо работают в импульсном режиме, когда надо отдать максимум в минимум времени, продавец тогда и говорил, что из советских лучше нет, нашёл схему буду оживлять этих Франкенштейнов.))



Posted
В 15.10.2022 в 19:27, Yurik_V сказал:

Для формовки б/у конденсаторов собрал "примочку" из польского журнала. Весь процесс полностью автоматизирован. В аттаче статья.


01-2017.pdf 7.97 \u041c\u0411 · 32 загрузки

Про этот прибор я и писал, только сообщение у меня здесь было первым, и как обычно - комом, подправте пожалуйста что было приятно читать моё сообщение которое выше (пытался отредактировать сообщение, но стало ещё хуже (( ), спасибо.

  • 4 weeks later...
Posted
В 30.05.2022 в 13:25, maximka сказал:

Тут верно сказано, да и КБГ уж больно разные были, попали мне как то в руки 57 год, по параметрам как хорошие пленочные

А к-75, добротные изделия,

И чтобы это понять, достаточно почитать: что, как и для чего в них сделано.

  • 11 months later...
Posted

"Прогрев" конденсатора тоже тренировка. Неплохой метод предварительного прогрева еще до работы в схеме предложил в свое время Назар.




Posted
11 часов назад, sound сказал:

"Прогрев" конденсатора тоже тренировка. Неплохой метод предварительного прогрева еще до работы в схеме предложил в свое время Назар.




Этому методу 100 лет в обед, только подключали к магу, оставляли на ночь, утром измеряли параметры.

Posted
1 час назад, KAI сказал:

Чем докажите?

Из опыта работы с измерением ESR - некоторые конденсаторы после "прокачки" частотой 100 кГц оживают, статистика достаточно убедительная (а в любительстве 2 случая - это уже много, а два десятка ну это вообще).

PS. "Чем, докажИте!" или "Чем докАжете?" - что имелось в виду?

Posted
4 часа назад, KAI сказал:

Чем докажите?

Тем, что глупо ставить конденсатор под постоянное напряжение, где ничего не меняется ни по амплитуде, ни по фазе, нет цикла "заряд-разряд" и ждать чуда.

Posted

Включил как-то со слепу электролиты  плюсом-на-минус секунд на 20-30. Быстро сообразил, что что-то не так, за это время они немного нагрелись только и всего. После исправления "косяка" и тренировки на пониженном напряжении ёмкость восстановилась, а вот ток утечки увеличился в разы, поэтому после восстановления старья, необходимо ориентироваться не только на ёмкость, но и на другие параметры.

Posted
30 минут назад, Sergio сказал:

ток утечки

После "тренировки" оставляю под напряжением, через какое то время проверяю напряжение, и делаю выводы об утечке. Из "старья" попадаются такие, что и через сутки две трети напряжения держат.

  • 2 weeks later...
Posted

Здрассти людям.
Проясните ситуацию -
В 2016 году купил новый инверторный сварочник (Patriot WM 200AT, made in China).
Все 7 лет пролежал в коробке (не включался даже при покупке).
А недавно возникла необходимость им сваривать медные провода(угольным электродом).
Надо ли "формовать" его электролитические конденсаторы или включить и на самом малом токе поработать?
