Идеальный диодный мост.

[lenivo]

Как оказалось ТЕМА то в ламповом деле ДОВОЛЬНО НУЖНАЯ ....... но очень мало информации.

Может откроете тему для обсуждения в не в разделе продаж, где обсуждения не приветствуются, а в разделе по источникам питания...... Очень хотелось разобраться в этой тематике по подробнее, с нюансами по питанию с требуемыми итоговыми напряжениями питания для ламп 2,5 вольта, 5 вольт, 6,3 вольта ....

Вот эти ваши мосты очень привлекательно смотрятся ....... Для улучшения качества звука можно первые каскады перевести на стабилизированный накал ..... но для обычной LM7806  или LM7906 с обычным диодным мостом требуется 8 вольт ...... а это часто требует усилий по замене трансформатора ....... что останавливает задумки по такой доработке .... И да диодные мосты греются довольно сильно даже на токах 0,3-0,6 ампера. А тут тоже виден выигрыш по тепловыделению....

Но всё хотелось бы пообсуждать .... по нюансам применения.

[Vokit]

26 минут назад, lenivo сказал:

2,5 вольта, 5 вольт, 6,3 вольта ....

на таких низких напряжениях полевики либо не работают либо работают плохо. Им на затвор нужно 9В  подавать. Это их штатный режим. Тогда они хорошо и полностью открываются.

А для низких напряжений используют довольно часто импульсные преобразователи-стабы

как здесь например или здесь

[BAA]

Полевиков с "логическим" уровнем на затворе много. Вопрос в том, будет ли LT-ка работать, если питание штатное подать(от вольтодобавки), а переменку - поменьше.



[lenivo]

3 часа назад, BAA сказал:

Полевиков с "логическим" уровнем на затворе много. Вопрос в том, будет ли LT-ка работать, если питание штатное подать(от вольтодобавки), а переменку - поменьше.



Вот вот, именно, это хотелось бы обсудить..... Вольт добавка и полевики с уровнем открытия 1 вольт.

Потребность - все ламповые фоно корректоры на стабилизацию накала отреагируют ростом качество звука. Но там 6,3 питание или уже выпрямленное питание с входом 8 вольт и с LM7806 ..... К примеру....

[lenivo]

5 часов назад, Vokit сказал:

на таких низких напряжениях полевики либо не работают либо работают плохо. Им на затвор нужно 9В  подавать. Это их штатный режим. Тогда они хорошо и полностью открываются.

А для низких напряжений используют довольно часто импульсные преобразователи-стабы

как здесь например или здесь

Почитал - там получают пульсации 20-30мВ и тот же нагрев микросхем (правда без радиатора -охлаждение просто распайка на плату на большую площадку с отверстиями - от 90 градусов и на других 50 градусов ..... ) ...... честно говоря импульсные преобразователи ...... это другая тема и в данном контексте за рамками этого вопроса. Они всё равно работают с выпрямленным напряжением - им нужно подавать выпрямленное напряжение, хотя и не стабилизированное. Выпрямитель им всё равно необходим.

[Musek]

22 часа назад, lenivo сказал:

Почитал - там получают пульсации 20-30мВ и тот же нагрев микросхем (правда без радиатора -охлаждение просто распайка на плату на большую площадку с отверстиями - от 90 градусов и на других 50 градусов ..... ) ...... честно говоря импульсные преобразователи ...... это другая тема и в данном контексте за рамками этого вопроса. Они всё равно работают с выпрямленным напряжением - им нужно подавать выпрямленное напряжение, хотя и не стабилизированное. Выпрямитель им всё равно необходим.

Какой-же тот же нагрев? У импульсного cинхронного DC-DC кпд 95%

Там практически ничего не греется.  Блошки с размером 5на6мм выдют ток 5А без всякого нагрева.

В 31.08.2026 в 11:50, Vokit сказал:

как здесь например

Диодный мост меняем на активный на мосфетах



В 29.08.2026 в 01:14, Vokit сказал:



И никакого нагрева нет. Все будет работать без радиаторов. От переменки 7в вы получите любые накальные навряжения  постоянки 2,5в . 3в 5в 6,8в какие вам там еще надо без шумов

[lenivo]

8 минут назад, Musek сказал:

Какой-же тот же нагрев?

Про нагрев было написано в тексте по ссылке выше..... я прочитал, что у народа там получалось, но там тема очень старая -больше десяти лет. А за это время сменилось несколько поколений импульсных DC-DC.....

[BAA]

Для пользования DCDC в столь чувствительных местах надо иметь квазирезонансные или резонансные или и то и другое. Либо быть готовым биться с помехами на 2*Х МГц. Учитывая широкую полосу усиления ламп и отсутствие металлического корпуса задача становится нетривиальной. Многие решают наипростейшим способом - выносом БП.
Советовать не буду. Старым не надо. Молодые схватятся и когда сходу не заработает... Плохая реализация убивает самую лучшую идею. (С) Шеф
И уж будьте покойны, синхронность в выпрямлении там присутствует.

1 hour ago, Musek said:

От переменки 7в вы получите любые накальные навряжения  постоянки 2,5в . 3в 5в 6,8в какие вам там еще надо без шумов

Будьте так добры и разъясните, как получить менее 7В на вышеозначенной м/сх.

[Musek]

5 часов назад, BAA сказал:

Советовать не буду. Старым не надо. Молодые схватятся и когда сходу не заработает... Плохая реализация убивает самую лучшую идею. (С) Шеф
И уж будьте покойны, синхронность в выпрямлении там присутствует.

У вас наверно по ссылкам пройти не получается. Какие-то странные выводы и еще более странные вопросы мягко выражаясь. Причем тут резонансные и квазирезонансные

Откройте хотя бы даташит на TPS56836 да посмотрите что представляет собой современный синхронный DC-DC

[BAA]

5 hours ago, Musek said:

У вас наверно по ссылкам пройти не получается. Какие-то странные выводы и еще более странные вопросы мягко выражаясь. Причем тут резонансные и квазирезонансные

В вашем профиле никаких ссылок, кроме плат и ютюбов, что нельзя, от Сухова.
Г-н Musek, если непонятно что и почему, то нелогично советы давать. Незнакомым вам людям.
В свою очередь, прошу вас пояснить, что такого изобрелось со времен Винсиарелли?

[BAA]

10 hours ago, BAA said:

Будьте так добры и разъясните, как получить менее 7В на вышеозначенной м/сх.

Вы на вопрос не ответили. Где контроллер идеального выпрямителя с выходным 2.5 вольта?
URL будет достаточно.


[lenivo]

Может УВАЖАЕМЫЙ модератор отделит эту тему и перенесёт в источники питания..... Эта тема то по продажам конкретных устройств..... Это РЕАЛЬНО редкая тема ..... в интернете ОЧЕНЬ мало информации по таким устройствам -а они очень интересны для ламповых устройств.



[lenivo]

Я темой импульсных блоков питания довольно сильно интересовался и делал на них питание для ламповых усилителей на покупных ИБП и на самодельном для микрофона..... А также использую импульсные блоки питания для 3D принтера, ЧПУ фрезера, ЧПУ- намотчика трансформаторов.

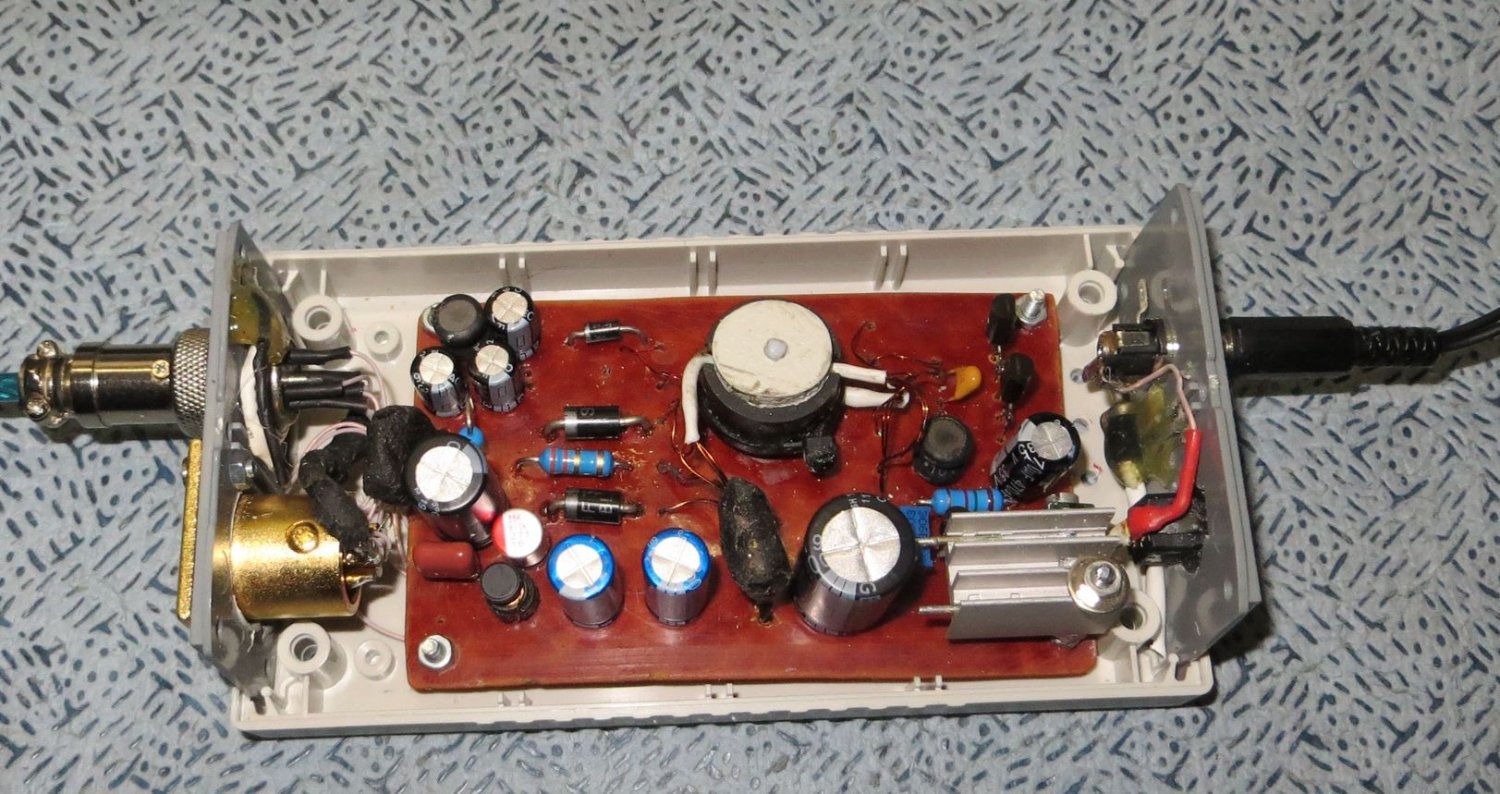

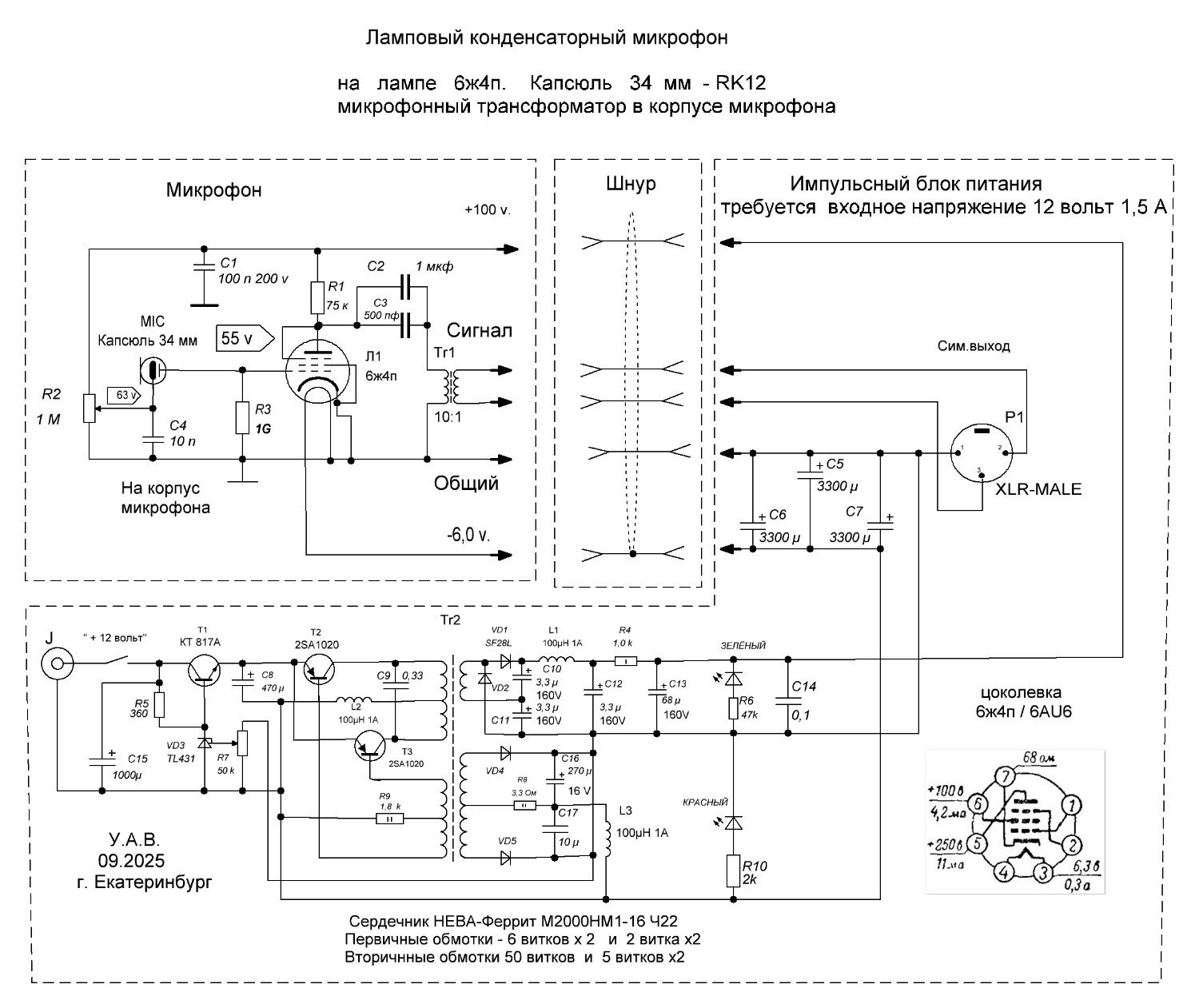

Самодельный блок питания повторялся по схеме известного конструктора микрофонов с его непосредственными консультациями ....... и то запустить и настроить было трудоёмко... Требует стандартного импульсного БП на 12 вольт на 2А.

Работает - по размерам компактнее и легче трансформаторного блока питания.... Но проще - на линейном силовом трансформаторе собрать, и отладить и будет надёжно и долговечно..... И да, в импульсной схеме греется основной транзистор и довольно сильно .... если неправильно витки на импульсном трансформаторе подберёшь... И это на одну лампу 6ж4п - с накалом 0,3А ...... а с более мощными лампами -там нагрев ОЧЕНЬ сильный ...





Есть импульсные схемы с ХОРОШИМИ выходными данными..... Но вот в открытой продаже подходящих импульсных блоков питания очень мало и то их выходное напряжение  приходится чистить от импульсных помех....

[BAA]

3 hours ago, lenivo said:

в интернете ОЧЕНЬ мало информации по таким устройствам

Это не совсем так. Просто любители не занимаются. Есть известные исключения. Используются контроллеры от люминесцентных ламп, например. Без правильной разводки и зачастую не совсем простой ПП и определенных компонентов толку не будет. У дуеров есть платы фильтров с проходными конденсаторами и экранированными дросселями. Для примера. Самое простое, что можно сделать, это последовательный мультирезонансный без обратной связи, с фиксированным коэффициентом передачи. В связи с непонятным интересом к пишущему, уж извините за 3-е лицо, прошу писать в личку. А там посмотрим.

[Musek]

В 31.08.2026 в 11:30, lenivo сказал:

Вот эти ваши мосты очень привлекательно смотрятся ....... Для улучшения качества звука можно первые каскады перевести на стабилизированный накал ..... но для обычной LM7806  или LM7906 с обычным диодным мостом требуется 8 вольт ...... а это часто требует усилий по замене трансформатора ....... что останавливает задумки по такой доработке .... И да диодные мосты греются довольно сильно даже на токах 0,3-0,6 ампера. А тут тоже виден выигрыш по тепловыделению....

Если стоит задача избавиться от нагрева то вместо обычного моста ставим активный

Вместо LM7806  или LM7906 cтавим импульсный Dc-dc как здесь

[lenivo]

22 минуты назад, Musek сказал:

Если стоит задача избавиться от нагрева то вместо обычного моста ставим активный

Вместо LM7806  или LM7906 cтавим импульсный Dc-dc как здесь

А вот сперва нужно посмотреть как он держит линию стабилизации......

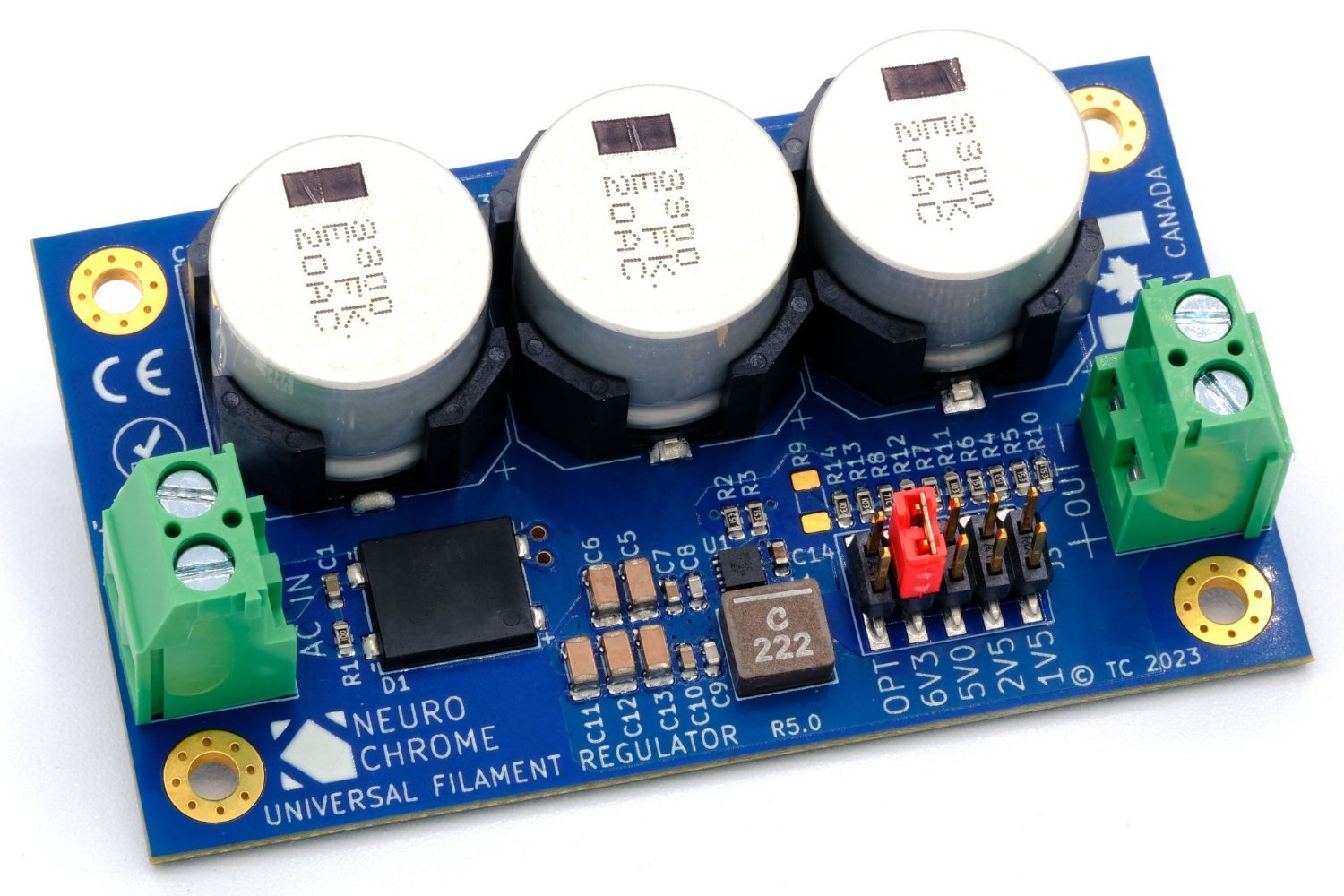

И фото без подписи - какая там стоит микросхема? Какие у ней параметры? Какая частота работы?

Это просто картинка из интернета . К тому же вопрос доступности по возможности приобретения и цене ...... На этой плате написано КАНАДА - из которой хрен чего купишь ....... И доставка из которой и до санкций была очень долгой и очень дорогой ...... Были там качественные интернет магазины по нужным радиодеталям - так по четыре месяца товар от них шёл ...... Доставка было 12 баксов .... так что если платка стоит 2 доллара, а доставка 12 долларов-это не комильфо.

Ну и самое главное - чем именно эта плата хороша? Вы её ЛИЧНО тестировали под нагрузкой -накал лампы? И какой там уровень пульсаций в мВ на нагрузке накалом лампы?

[Musek]

7 минут назад, lenivo сказал:

И фото без подписи - какая там стоит микросхема?

Это пример реализации универсального накала для ламп. Микросхем  их 10ки у каждой фирмы. Выбирай на свой вкус и ставь.  Или подходящий dc-dc модуль понижающий с али.

[BAA]

SY8370C

[BAA]

20 minutes ago, Musek said:

модуль понижающий с али

Комментарии  излишни. Хотя бывает что везет. Тогда уж минвелл с фильтром. Если нагрев - проблема.

[lenivo]

43 минуты назад, Musek сказал:

Это пример реализации универсального накала для ламп. Микросхем  их 10ки у каждой фирмы. Выбирай на свой вкус и ставь.  Или подходящий dc-dc модуль понижающий с али.

ПРивели модуль - дайте ссылку на Алиэкспресс - почитаем и посмотрим...... Дайте Одну ссылку из тех десятков про которые говорите.

[Musek]

2 часа назад, Musek сказал:

Это пример реализации универсального накала для ламп. Микросхем  их 10ки у каждой фирмы. Выбирай на свой вкус и ставь.  Или подходящий dc-dc модуль понижающий с али.

Конкретно здесь используется LMQ66430



2 часа назад, Musek сказал:

Если стоит задача избавиться от нагрева то вместо обычного моста ставим активный

Вместо LM7806  или LM7906 cтавим импульсный Dc-dc как здесь

Конкретно здесь используется LMQ66430

[Musek]

2 часа назад, lenivo сказал:

Дайте Одну ссылку из тех десятков про которые говорите

https://ali.click/y6itk13

https://ali.click/ubitk1d

https://ali.click/9iitk10

https://ali.click/7sitk1s

https://ali.click/uzitk1y

https://ali.click/fbjtk18



[lenivo]

8 часов назад, Musek сказал:

https://ali.click/y6itk13

https://ali.click/ubitk1d

https://ali.click/9iitk10

https://ali.click/7sitk1s

https://ali.click/uzitk1y

https://ali.click/fbjtk18



Кроме первого и третьего - я всё тестировал для питания накалов ламп -они гонят много шума. Третий - у меня куплен, но пока руки не дошли до его теста..... А многие -особенно мелкие не держат скачков входного напряжения - например при включении питания и вылетают....

То , что вы привели так "наброс на ОТСТАНЬ" ..... не серьёзно это....... я лично тестировал большую часть из этих платок и некоторые у меня есть и сейчас .... и вообще пока у меня сложилось впечатление ..... что большая часть слишком шумная или слишком большие пульсации на линии стабилизации ...... так , что для конкретного  разговора нужно говорить - вот эта конкретная модель - показывает себя так вот в этом конкретном применении.

Вот возьмем стабилизатор из первой ссылки

Стоит всего 160 рублей с доставкой 115 рублей+45 рублей ....

Так почему прижимистые китайские товарищи НЕ СТАВЯТ ЭТИ модули в свои усилители на лампах 300В?

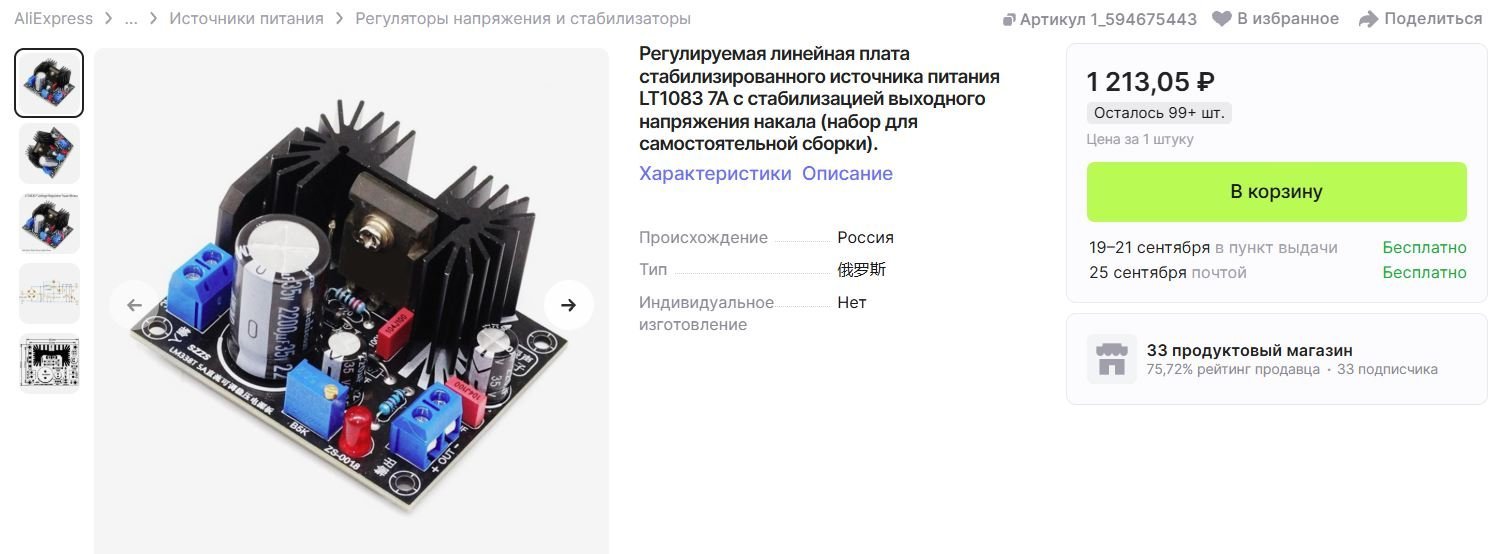

А ставят вот такие блоки LT1083 за 1200 руб?





Наверно потому, что импульсные стабилизаторы не подходят...... либо по входному напряжению - 9 вольт, либо по помехам, которые они гонят на выходе.

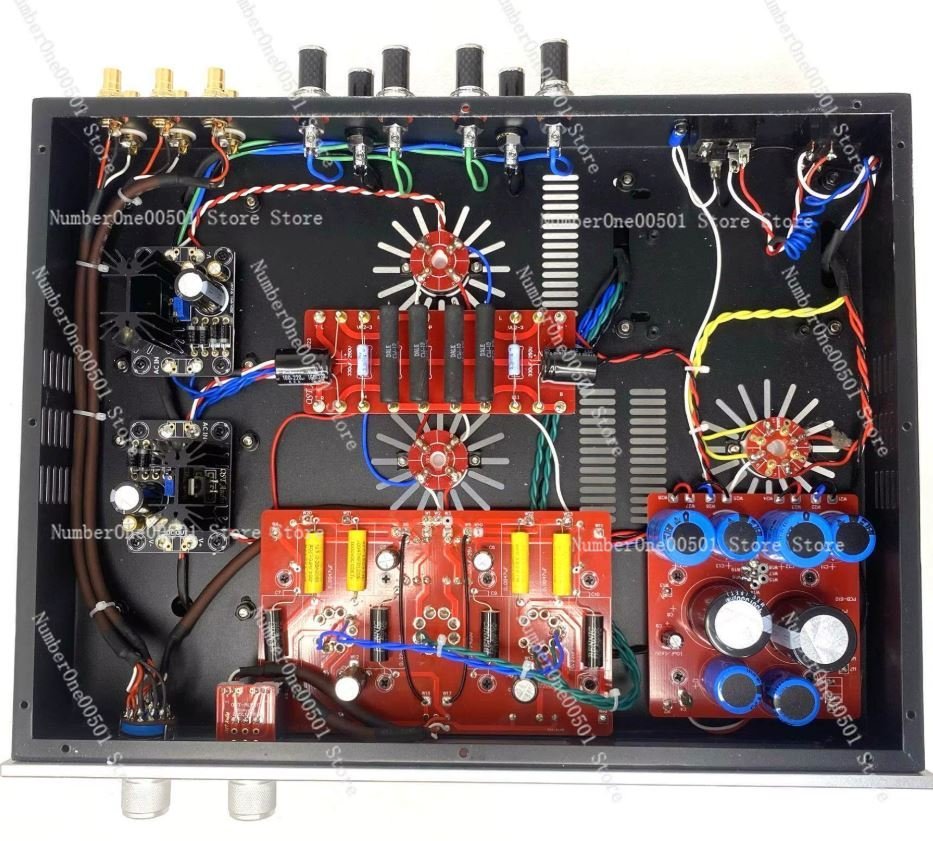

Вот здесь стоят блоки на LT1083, а не импульсные блоки На фото справа -две платки. Это подвал лампового усилителя - КИТ для усилителя на  лампах 300B

[Musek]

2 часа назад, lenivo сказал:

Кроме первого и третьего - я всё тестировал для питания накалов ламп -они гонят много шума

Доп фильтр надо добавить . С-L-C Конденсатор  дроссель 10мкГн конденсатор

Например Сухов воткнул дроссель при питании своего фонокора от импульсника

https://youtu.be/2Nk387hBSs0?si=dqLOz9uPn7IEYFMw

результат очень хорший

[Musek]

2 часа назад, lenivo сказал:

А ставят вот такие блоки LT1083

LT1083 у китайцев все бу с распайки (это в лучшем случае). Причем то что на картинке размер радиатора конденсаторов это для 1А максимум. И когда стоит задача уменьшить размеры и нагрев то линейные не подходят.

Но если места много есть большие радиаторы и электролиты то линейные стабилизаторы это то что надо.
