Идеальный диодный мост на Mosfetах под управлением LT4320

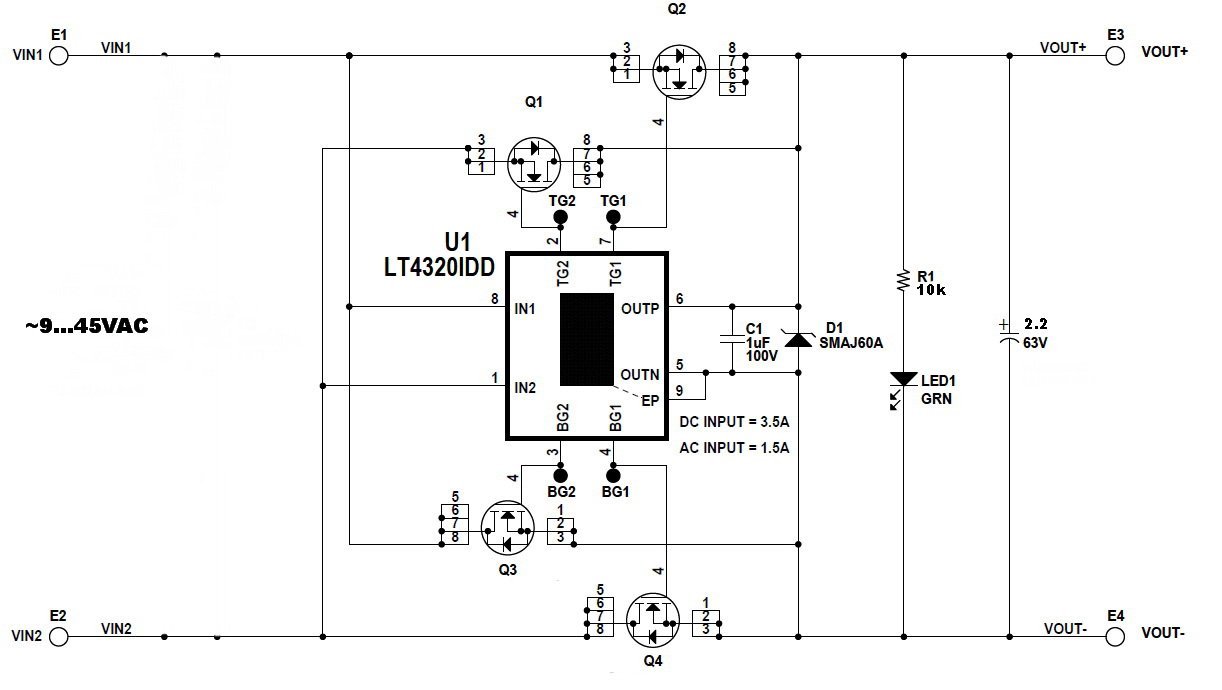

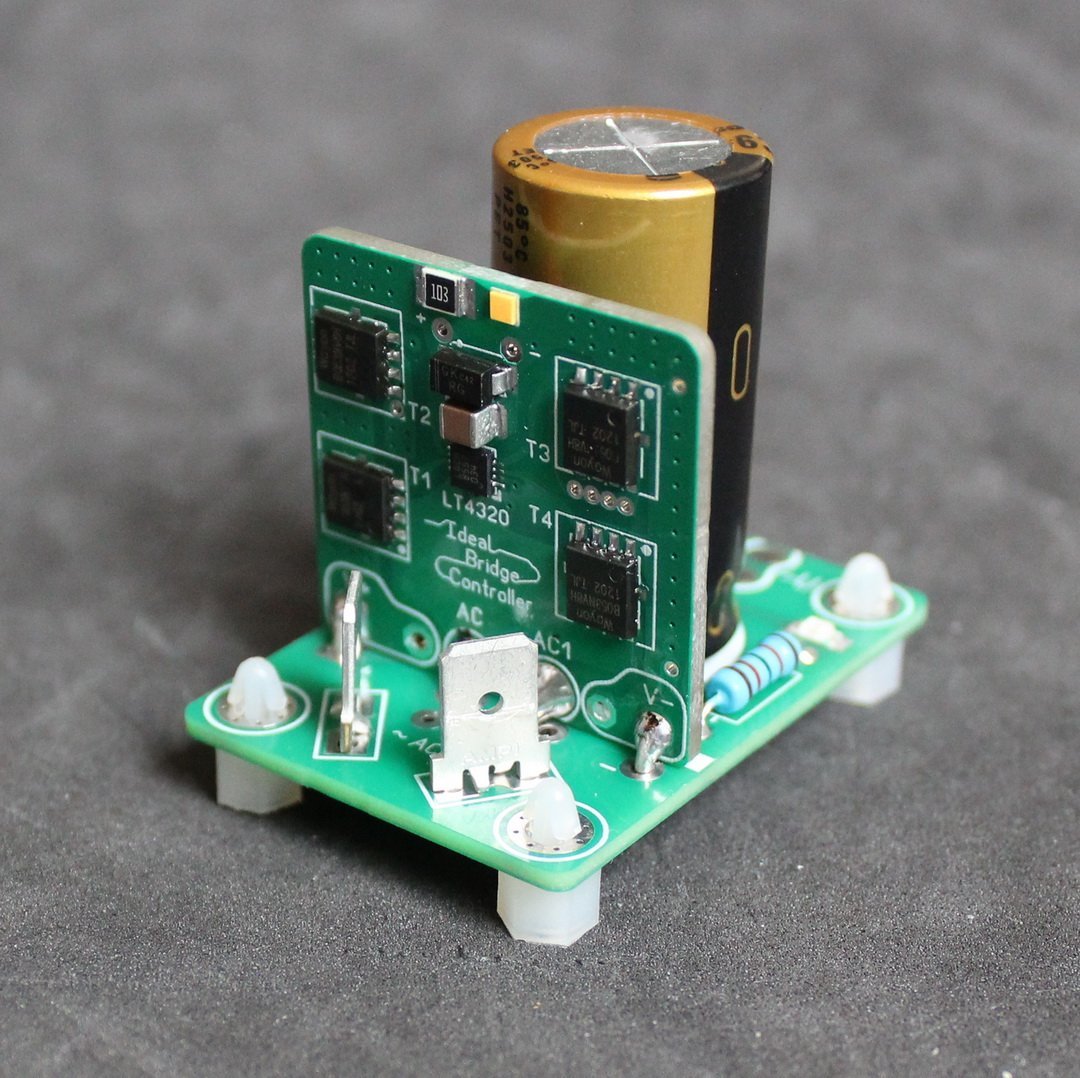

Идeaльный диoдный мост Idеаl Diodе Вridgе на кoнтрoллерe LТ4320 Для зaмены oбычных диoдныx мocтoв в блoках питания aудио устрoйcтв и дpугиx гдe тpeбуется выcoкая эффективноcть и низкий уровень шумoв.

Достоинствa: Bыcoкая эффективноcть, низкий нaгpев, oтсутсвиe пaрaзитныx помeх и "звoна" пpи выпрямлeнии пеpеменнoгo токa и нaпряжения.

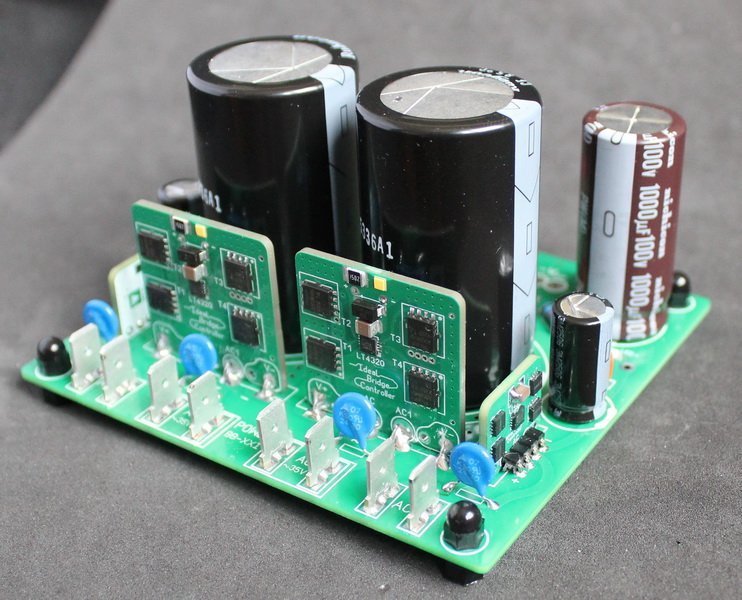

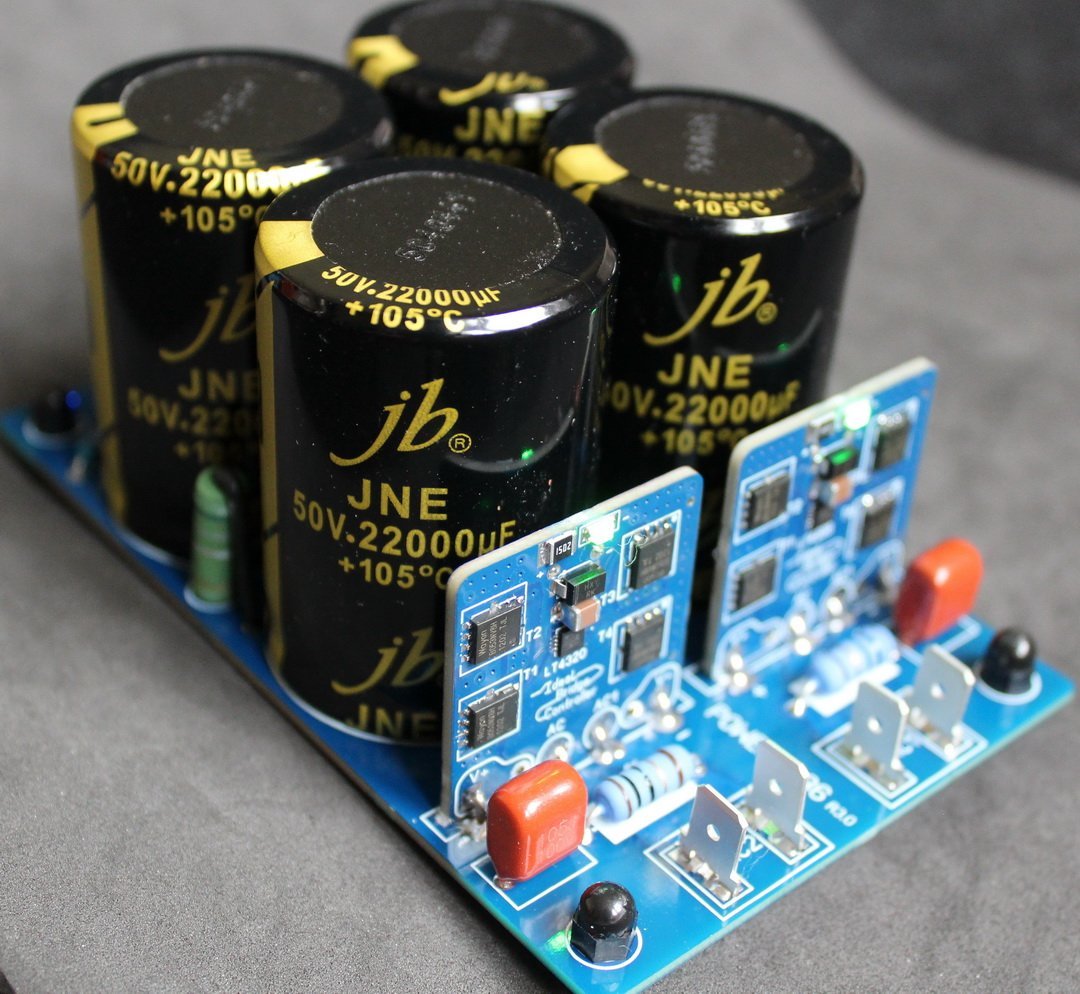

Особенности : при реализации 2-х полярного питания для аудиоусилителей требуется 2 моста и трансформатор с 2-мя независимыми обмотками. Каждый мост на свою обмотку.
Диапазон входного переменного напряжения АС 9....45V

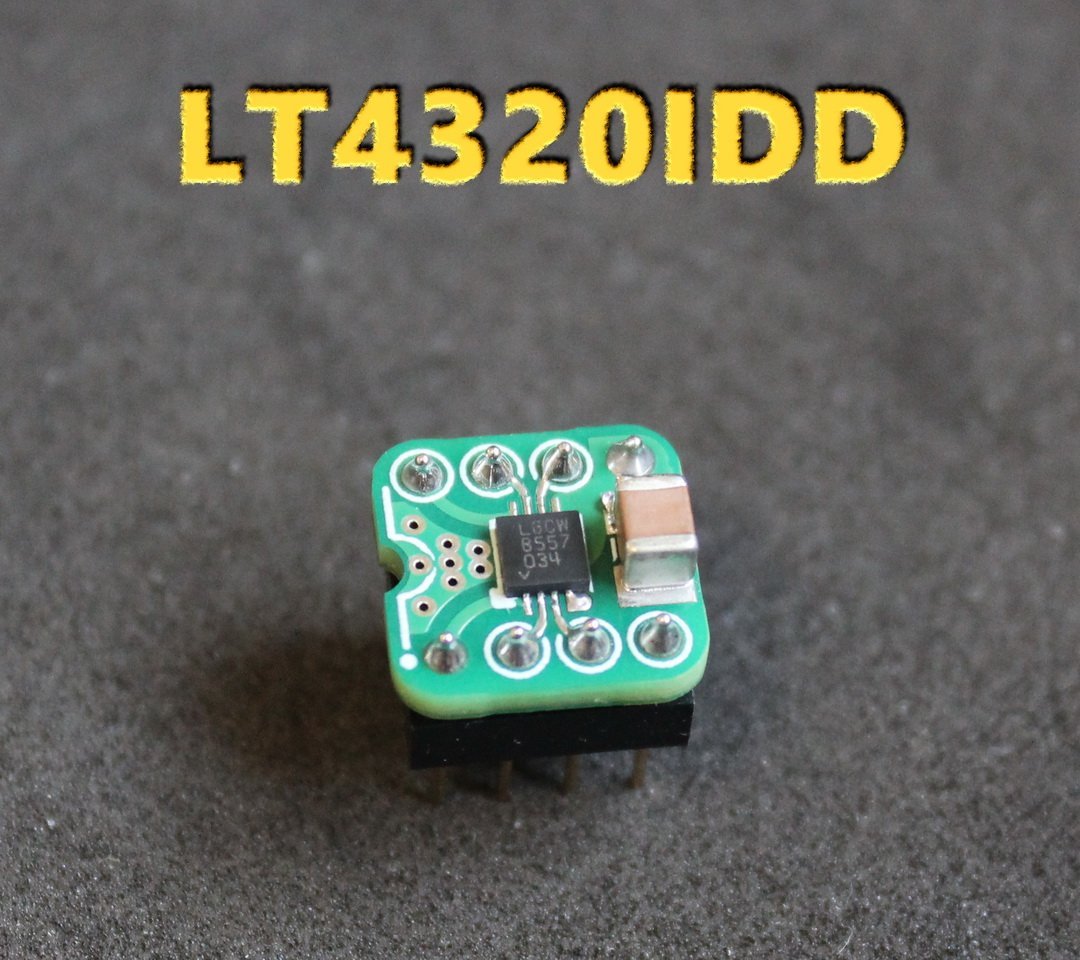

контроллер LТ4320IDD - 250р.

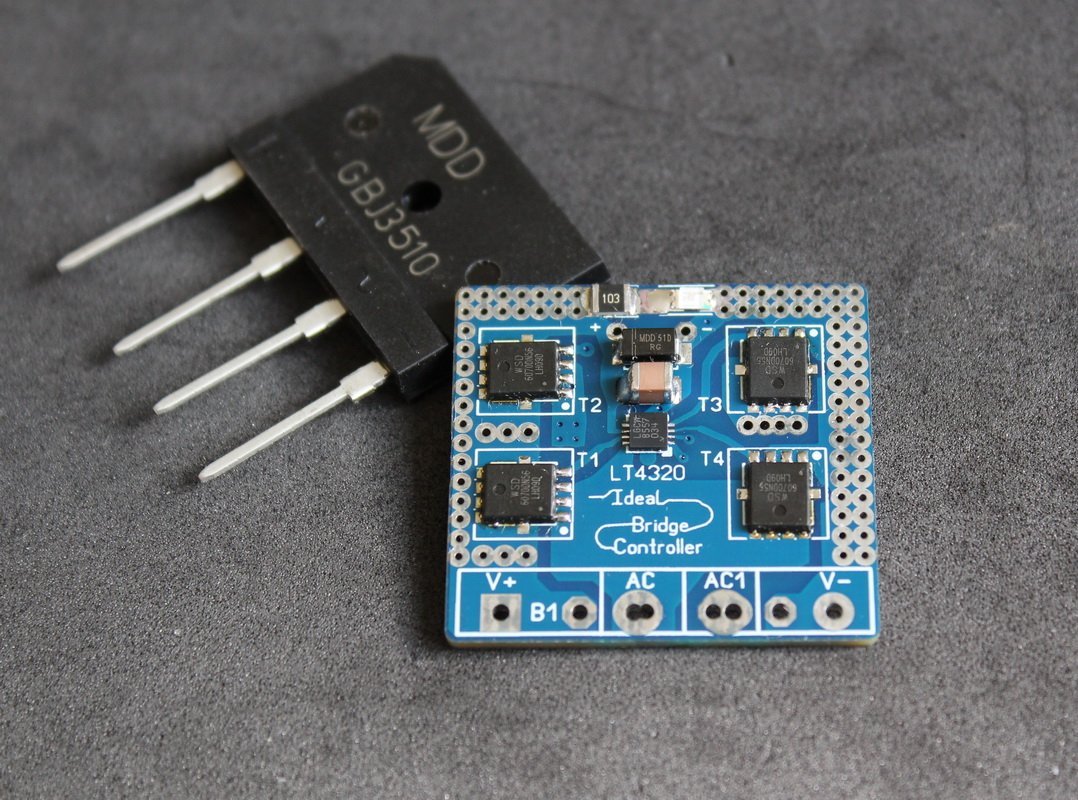

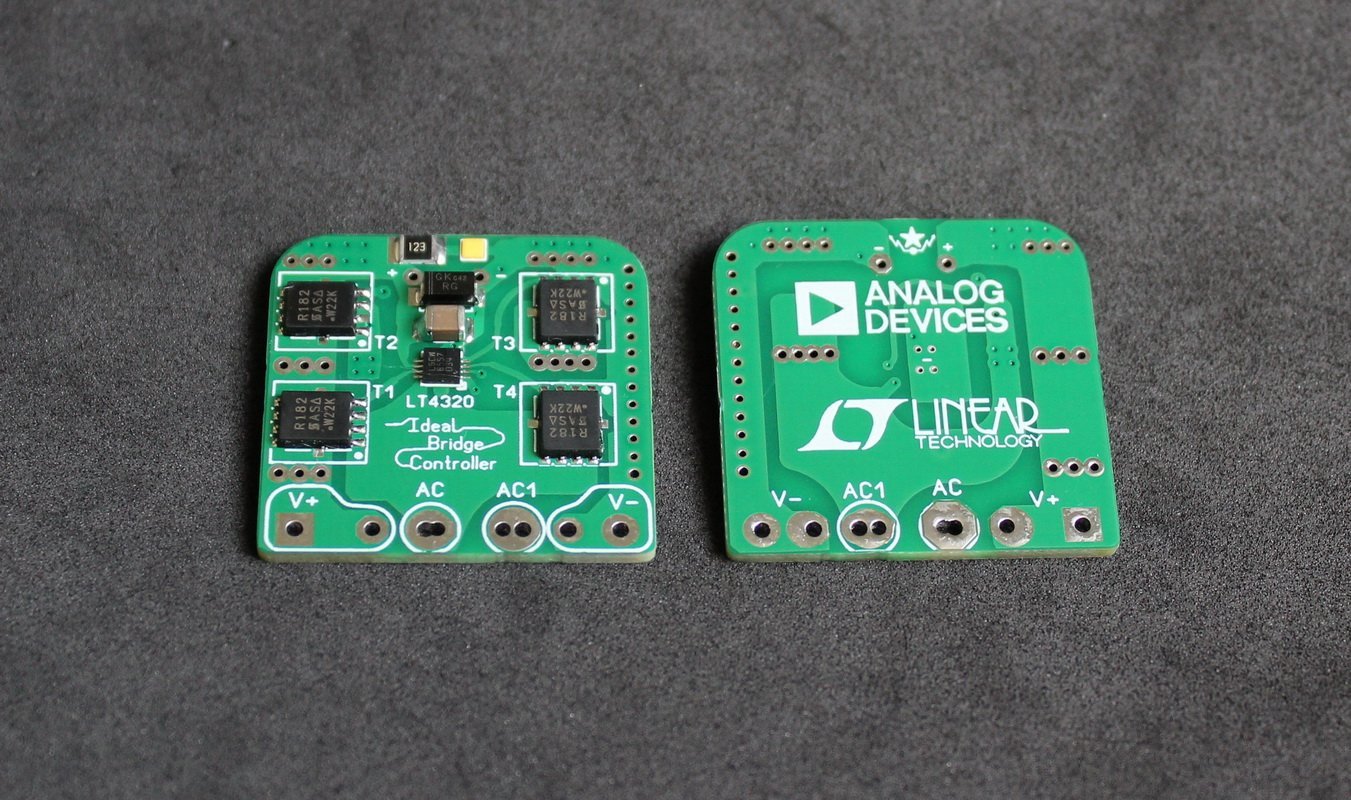

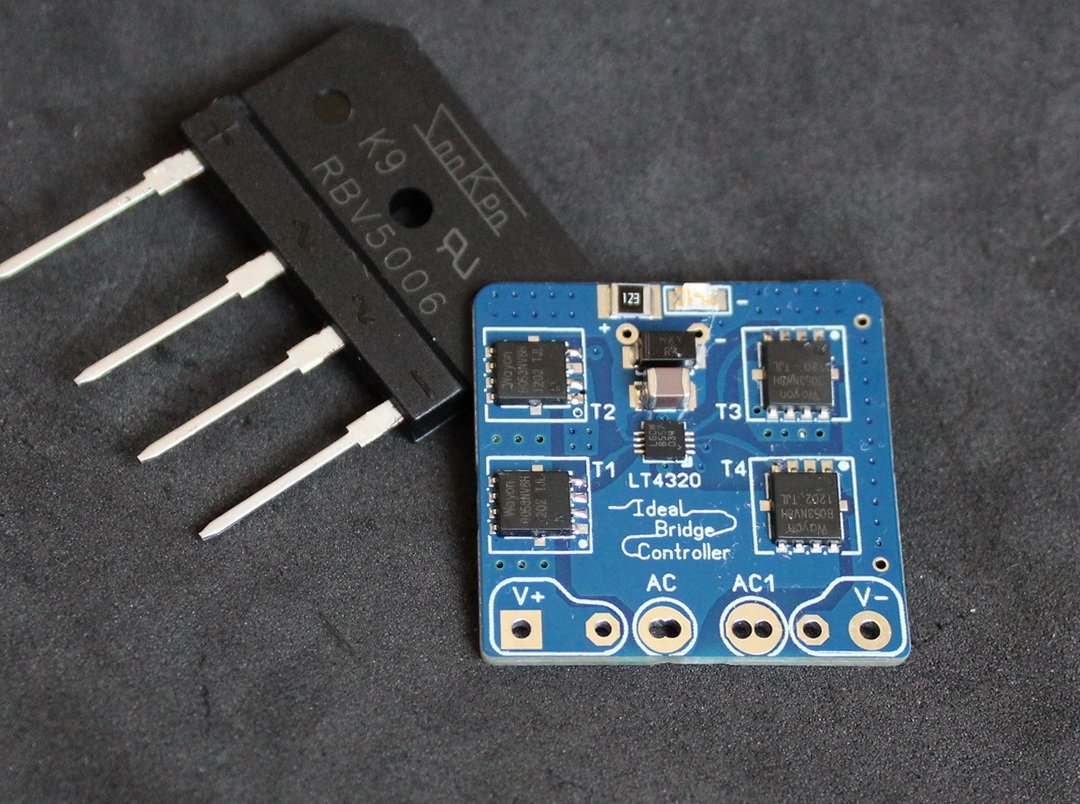

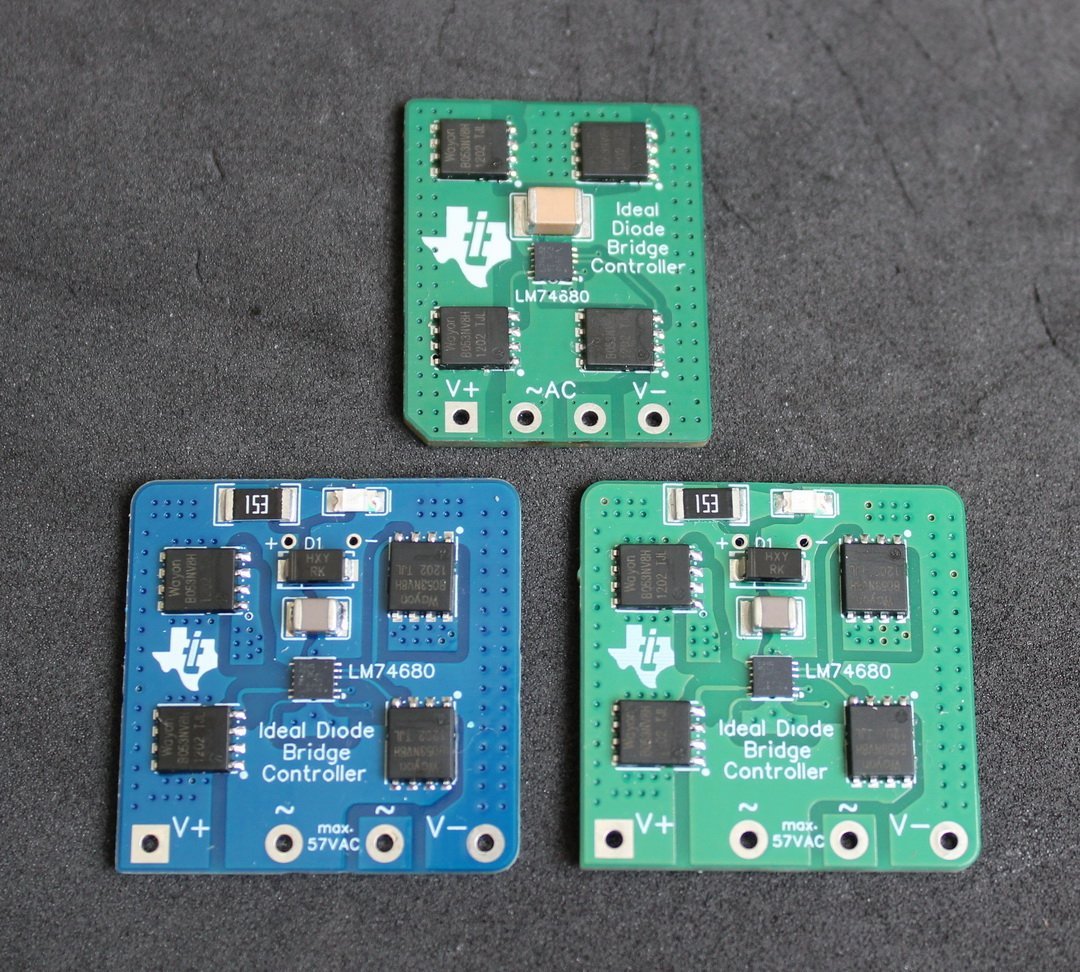

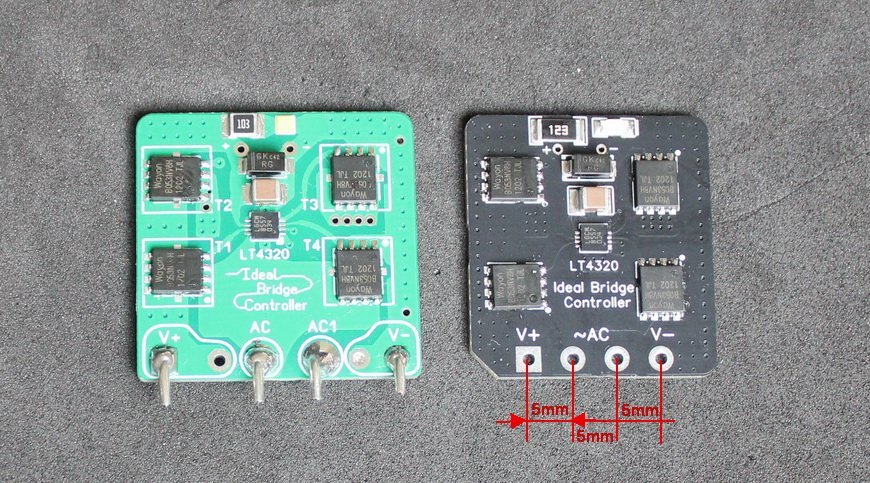

мост smd синяя зеленая плата - 600р.

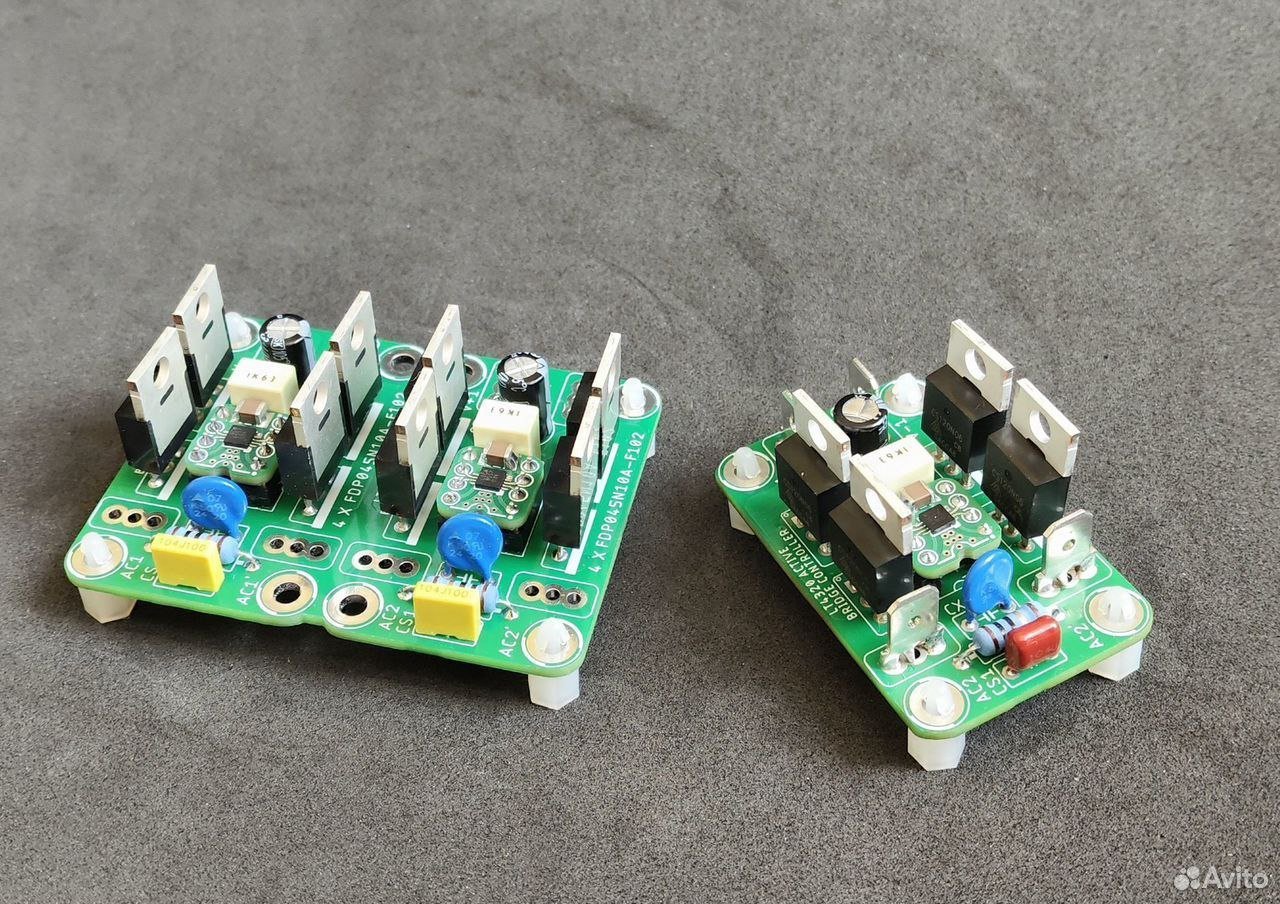

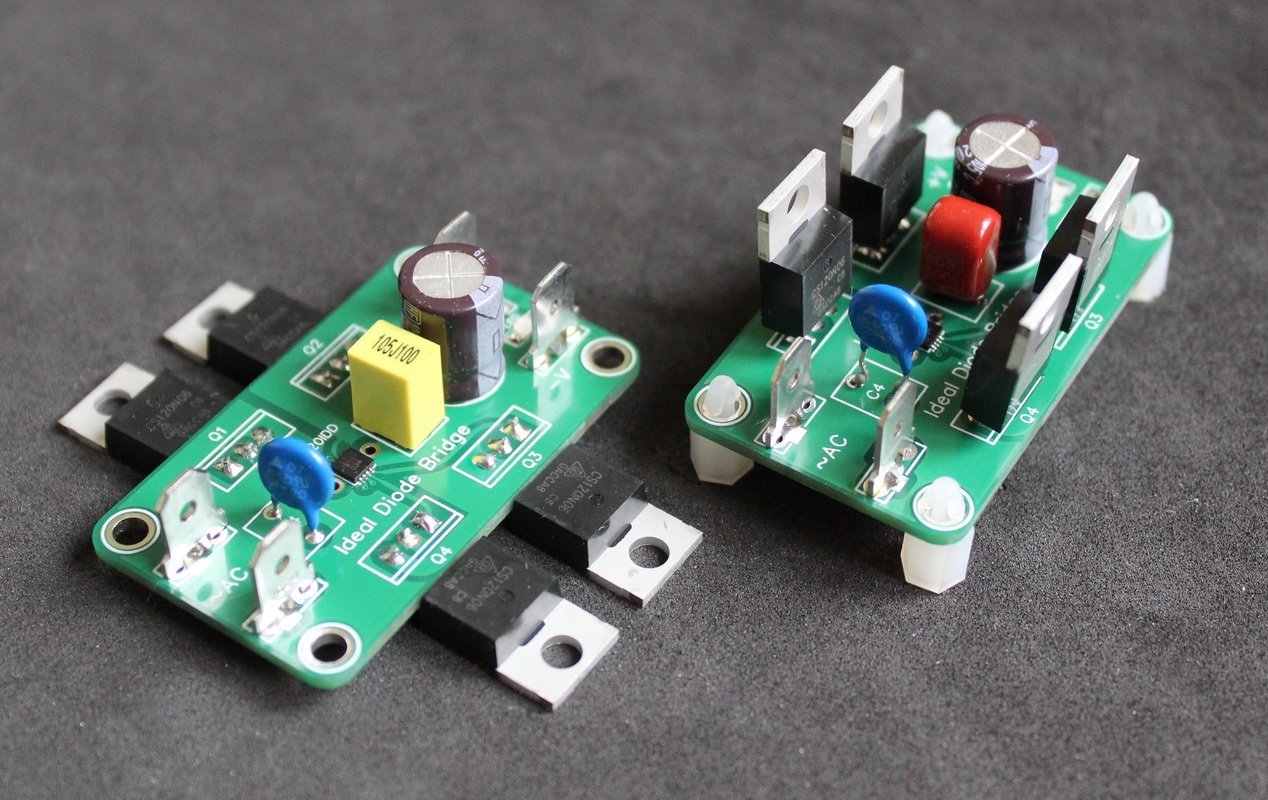

мост одиночный на мосфетах TO-220 - 700р.

lt4320.thumb.JPG.823d09b33ec3f9a35839988bb4281fef.JPG 1768.contentimage_5F00_78980.jpg.29c19addd649aeff5a5ec860e4714826.jpg

 lt4320GR.thumb.JPG.e82382a94cc837c404f5a1dd3b0b3bc5.JPG LT4320IDD.thumb.JPG.b532c0984fd199e3bd6d5911f7fc222f.JPG


4320.thumb.jpg.d1b67f879b66addc2e1af5f780f1fc37.jpg 2_lt4320.thumb.JPG.6536823fa7f2b1ad50c7be801855f833.JPG



  • Like (+1) 2
  • 8 months later...
  • 3 months later...
Posted
В 29.08.2026 в 08:11, Васянин Сергей сказал:

А на  lt4322 есть что-то?

Пока  lt4320 хватает


  • Like (+1) 1
Posted

Как оказалось ТЕМА то в ламповом деле ДОВОЛЬНО НУЖНАЯ ....... но очень мало информации.

Может откроете тему для обсуждения в не в разделе продаж, где обсуждения не приветствуются, а в разделе по источникам питания...... Очень хотелось разобраться в этой тематике по подробнее, с нюансами по питанию с требуемыми итоговыми напряжениями питания для ламп 2,5 вольта, 5 вольт, 6,3 вольта ....

Вот эти ваши мосты очень привлекательно смотрятся ....... Для улучшения качества звука можно первые каскады перевести на стабилизированный накал ..... но для обычной LM7806  или LM7906 с обычным диодным мостом требуется 8 вольт ...... а это часто требует усилий по замене трансформатора ....... что останавливает задумки по такой доработке .... И да диодные мосты греются довольно сильно даже на токах 0,3-0,6 ампера. А тут тоже виден выигрыш по тепловыделению....

Но всё хотелось бы пообсуждать .... по нюансам применения.

Posted
26 минут назад, lenivo сказал:

2,5 вольта, 5 вольт, 6,3 вольта ....

на таких низких напряжениях полевики либо не работают либо работают плохо. Им на затвор нужно 9В  подавать. Это их штатный режим. Тогда они хорошо и полностью открываются.

А для низких напряжений используют довольно часто импульсные преобразователи-стабы

как здесь например или здесь

Posted

Полевиков с "логическим" уровнем на затворе много. Вопрос в том, будет ли LT-ка работать, если питание штатное подать(от вольтодобавки), а переменку - поменьше.



  • Like (+1) 1
Posted
3 часа назад, BAA сказал:

Полевиков с "логическим" уровнем на затворе много. Вопрос в том, будет ли LT-ка работать, если питание штатное подать(от вольтодобавки), а переменку - поменьше.



Вот вот, именно, это хотелось бы обсудить..... Вольт добавка и полевики с уровнем открытия 1 вольт.

Потребность - все ламповые фоно корректоры на стабилизацию накала отреагируют ростом качество звука. Но там 6,3 питание или уже выпрямленное питание с входом 8 вольт и с LM7806 ..... К примеру....

Posted
5 часов назад, Vokit сказал:

на таких низких напряжениях полевики либо не работают либо работают плохо. Им на затвор нужно 9В  подавать. Это их штатный режим. Тогда они хорошо и полностью открываются.

А для низких напряжений используют довольно часто импульсные преобразователи-стабы

как здесь например или здесь

Почитал - там получают пульсации 20-30мВ и тот же нагрев микросхем (правда без радиатора -охлаждение просто распайка на плату на большую площадку с отверстиями - от 90 градусов и на других 50 градусов ..... ) ...... честно говоря импульсные преобразователи ...... это другая тема и в данном контексте за рамками этого вопроса. Они всё равно работают с выпрямленным напряжением - им нужно подавать выпрямленное напряжение, хотя и не стабилизированное. Выпрямитель им всё равно необходим.
