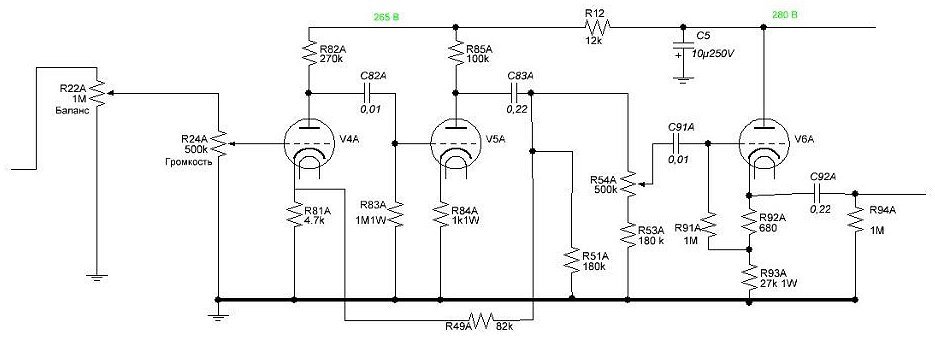

Добрый день.Имею в наличии пред. из китайского конструктора Marantz 7. схему китайского варианта прилагаю.Немного погоняв решил его приблизить к оригиналу. В сервис мануале есть таблица с контрольными замерами, так вот на сетке V6 судя по таблице должно быть 0 В. У меня 2.6 В.Есть предположение что из-за отсутствия регуляторов тембра такая ситуация. Есть в будущем прилепить рег.тембра.

Знающих людей прошу проконсультировать в данном вопросе. Как привести в норму напр. на V6, подбор катодных резисторов результат не дал.

Заранее всем спасибо.




Схема Маранз 7 1 китай один канал.pdf

Posted

На сетке V6 д.б. вольт 50 примерно, никак не 0.

При желании добавить рег.тембра есть смысл сделать его точно так, как в исходном Маранц 7.

"Если бы директором был я...."(С), то на выход в КП я бы приделал есс82/12AU,и кОм 18 +/- в катод ей, как собсно в прототипе  было сделано и у самогО Соломона Самуиловича :smile-29:.

Posted

Ну как бы очевидно, глядя на схему,что на сетке чуть меньше, чем на катоде, ,на пару-тройку вольт, должно быть. При применении высокоомного вольтметра (10 МОм мультиметр годится). А в таблице явная ошибка, мало ли попадается их, и переписывается друг у друга...

Posted
4 часа назад, Стас сказал:

Но в таблице на сетке 6V

относительно катода, не?
