МС трансформаторы

Mark Levinson

By Mark Levinson
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Либо пермаллой, либо (вроде бы) существуют некие высокотехнологичные современные малосигнальные магнитные материалы.  Мне тут как то один известный человек подарил пару засекреченных сердечников (в пластике) - мол, сделай себе лучшие в мире МС трансформаторы! :smile-09:

Anatolii Local

Anatolii

Posted
Posted
1 час назад, Mark Levinson сказал:

А трансформатор на каком железе? Пермаллой?

да . он . трансики были 50*50*25 мм . в пермаллоевом экране  по типу спичечного коробка  и залиты в нем компаундом похожей на эпоксидку.

VladimirV Enthusiast

VladimirV

Posted
Posted

Ну, многогенрей для микросигналов не надо, 0.5-1Гн первичная обмотка в зависимости от собственной индуктивности и сопротивления головки - вполне достаточно.


3 часа назад, Xрюн222 сказал:

существуют некие высокотехнологичные современные малосигнальные магнитные материалы

Да какие засекреченные, мю-металл, хорошо, аморфный сплав,  плати и получай :smile-11:.
https://magneto.czest.pl/rdzenie-nanokrystaliczne-i-amorficzne.html
Заказывал два типоразмера под себя конкретно пару лет назад, пришли с паспортами, уже измеренные по начальной проницаемости, в пересчёте всех трат одно колечко вышло в среднем в 15-18 евро.
При контрольной намотке поверх достаточно толстых контейнеров, конечно, проницаемость высчитывалась уже не как заявленные 120-130'000, а на уровне 100'000, что тоже совсем неплохо.   После пересадки в более тонкие деревянные чашечки перед намоткой  - стало уже ближе к 110-120 т


Xрюн222 Mentor

Xрюн222

Posted
Posted

Всякие красивые словечки - "мю-металл", "ро-металл", "гиперник", "гиперметалл", и прочая и прочая, вся эта маркетинговая словесная фигня на деле спокон веку обозначает банальный пермаллой. А нынешние высокотехнологичные -  аморфные, нано- и пикокристаллические сплавы, и т.п. и т.д.- оно всё таки иное, хотя хим.элементы те же присутствуют.

  • Like (+1) 1
VladimirV Enthusiast

VladimirV

Posted
Posted
8 минут назад, Xрюн222 сказал:

Всякие красивые словечки - "мю-металл", "ро-металл", "гиперник", "гиперметалл", и прочая и прочая, вся эта маркетинговая словесная фигня на деле спокон веку обозначает банальный пермаллой. А нынешние высокотехнологичные -  аморфные, нано- и пикокристаллические сплавы, и т.п. и т.д.- оно всё таки иное, хотя хим.элементы те же присутствуют.

Ну там по ссылочке документация присутствует, там есть полное название хренвыговоришь, я просто все тонкие непермаллои обзываю мюметаломм в обиходе, извините за ненаучность.  По звуку уже писал - 79 пермаллой 0.1 нравится больше, ещё больше - слойка из пермаллоя со сталью, эти заказывал под "экстремальные" соотношения - 1:20...35 в ограниченном габарите, и даже пару 1:50 сотворил, но там уже, конечно, уровень качества передачи - чуть выше покемонского 200-еврового 1:15 степап-ширпотреба получился.

Xрюн222 Mentor

Xрюн222

Posted
Posted

А и не спорю, правильный транс на 79 или 81 пермаллой - пока самое хорошее из "атслушанного".

Возможно, с добавлением " сигнальных" пород стали оно ещё лучше... Увы, пока не попалось, чтоб и то и то в одном типоразмера...

BAA Master

BAA

Posted
Posted
3 hours ago, Xрюн222 said:

пару засекреченных сердечников (в пластике)

Не сильно замудреный нанокристаллический 5БДСР имеет 60000, просто серийный. Если взять кобальтовый аморф, то должно быть сильно лучше,

а точнее 82К3ХСР, начальная 150.000 максимальная 1.500.000; 84КХСР малочуствителен к ударам, около 100000. Гаммаметовские аналоги найдете сами. Если покажете упаковку скажу чьи, хотя, в последнее время, начало меняться к лучшему.





VladimirV Enthusiast

VladimirV

Posted
Posted
4 минуты назад, Xрюн222 сказал:

А и не спорю, правильный транс на 79 или 81 пермаллой - пока самое хорошее из "атслушанного".

Возможно, с добавлением " сигнальных" пород стали оно ещё лучше... Увы, пока не попалось, чтоб и то и то в одном типоразмера...

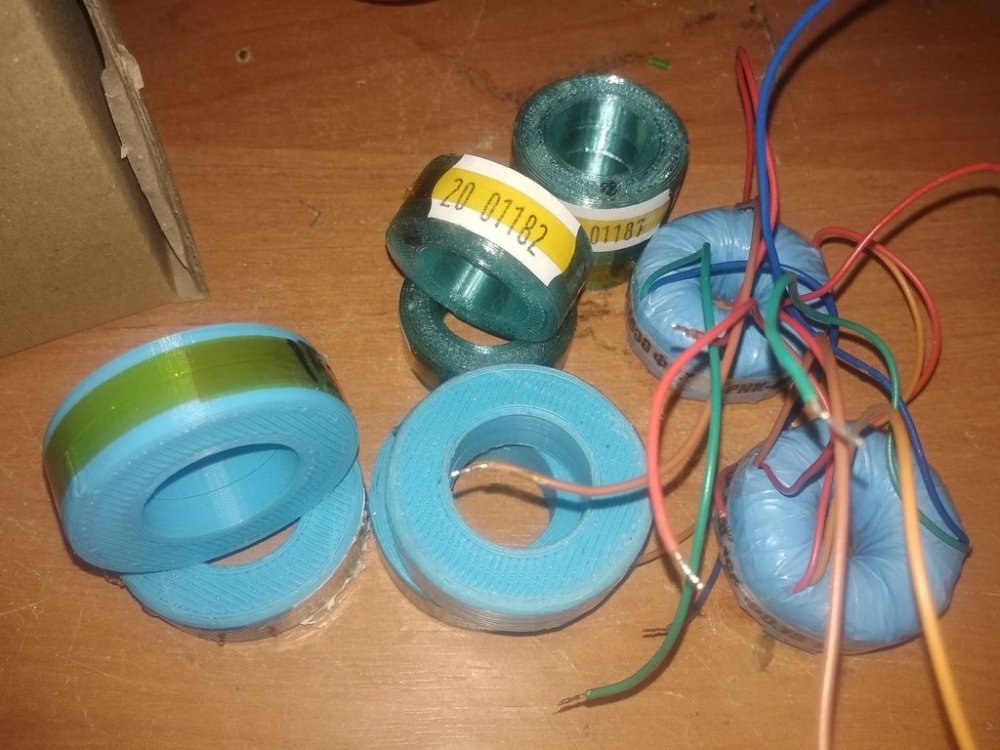

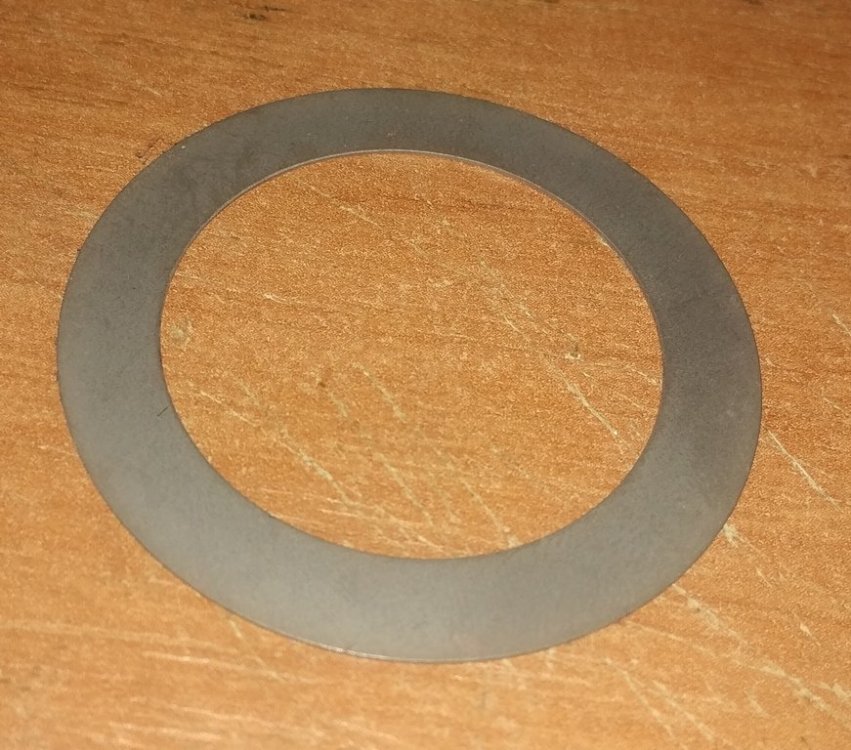

Резали стальные кольца лазером из ленты под размер имеющихся пермаллоевых (42/30-0.33), переотжигали и то, и то.
Были и готовые стальные кольца, но мало.  Закупалось всё с Мешка, как пермаллой )))
Но получилось удачно.




  • Like (+1) 1
Anatolii Local

Anatolii

Posted
Posted
36 минут назад, VladimirV сказал:

Ну, многогенрей для микросигналов не надо, 0.5-1Гн первичная обмотка в зависимости от собственной индуктивности и сопротивления головки - вполне достаточно.






дело я думаю не колич. генри . я баловался с  деноном 320 . - полная шняга, видимо на качество влияет какие то факторы в " железе" хотя он наверняка на пермаллое.  это я о 320 то что на фото мс трансф. с впк шных  блоках . сделано шт 45 люди хорошо отзывались на " мешке"


Anatolii Local

Anatolii

Posted
Posted
1 минуту назад, VladimirV сказал:

в основном способ намотки

т.е.  китайцы с али не разобрали ни одного хорошего  для исследования как намотано ?   что то тема свернула не туда . может  админ перенесет куда надо

VladimirV Enthusiast

VladimirV

Posted
Posted
14 минут назад, Anatolii сказал:

т.е.  китайцы

Кому и кулак - шансоньетка
есть ссанёнг, а есть феррари
на алиэкспрессе практически всё - мусор, то, что производится только для Индии, Пакистана и СНГ, но не для США и Японии.


johnson1496 Master

johnson1496

Posted
Posted

Зря Вы так. Китайцы очень много хороших вещей делают, не в пример нашим. Заметил, что от размеров МС трансформатора тоже много зависит. Сам пользуюсь нанокристаллическими сплавами, мне нравится.

VladimirV Enthusiast

VladimirV

Posted
Posted
3 минуты назад, johnson1496 сказал:

Китайцы очень много хороших вещей делают

Делают, конечно, там ведь и японские корпорации производят изделия, и штатовские, и европейские.
Но именно этих хороших вещей на алиэкспрессе практически нет.

johnson1496 Master

johnson1496

Posted
Posted

Брал у них С-кор из нанокристаллического сплава. Неплохо - на уровне немцев (то же есть опыт), наши почему-то таких не делают.

VladimirV Enthusiast

VladimirV

Posted
Posted
36 минут назад, johnson1496 сказал:

С-кор из нанокристаллического сплава. Неплохо - на уровне немцев

Можно что-то поподробнее? У кого - у них?  Какой Цекор, сколько этих цекоров, каких немцев

johnson1496 Master

johnson1496

Posted
Posted

Кто Вам такое сказал? Лет 10 пользую. Один межкаскадник  был от 0,17 Гц по - 3. Правда верх до 14000, поэтому в дело не пошел.

VladimirV Enthusiast

VladimirV

Posted
Posted
7 минут назад, johnson1496 сказал:

но позже.

Спасибо.  Это реальный интерес, а не попытка завязать какой-то спор.

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted

Если реальный интерес именно сейчас применительно к МС трансформаторам, то mstator - Российская контора торгующая поштучно, в том числе, неплохими сердечниками в том числе и поштучно. В былые времена ее продукция шла даже в Германию.

BAA Master

BAA

Posted
Posted

Послушайте,
аморфный и нанокристаллический - это способы получения материала, типа прокат и отжиг. Этих сплавов великое множество. Указывайте сплав.
Относительно С-кор, млин, ПЛ по русски.
Где вы видели 79НМ или мю-металл с зазором/Ш или E. Логично, надо проницаемость.
А нано с зазором или С-core это для SE. Гробим проницаемость. Кстати петля и потери растут раз в 5, как только попилишь, да еще и нерегулярные закоротки. Хрупкий - стеклянный металл, крошится. Те же грабли при пропитке. Ну не любят магнитомягкие материалы деформации после обработки.

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted

Я ответил на конкретный вопрос. Естественно материалов великое множество, и конструктив (зазор, без зазора) для разных материалов разный. Кстати трансформатор на C-core геморой еще тот, да и цена на такие сердечники кусается, хоть на наши, хоть китайские, хоть немецкие.
