Апгрейд корректора EF86+5687 на трансформаторный выход.

Normann · July 20

А были ли пробы с различными вариантами питания второй сетки ЕФ86? Например: через токовый резистивный делитель, стабилизация разных видов (стабилитрон, стабиловольт, ламповый стабилизатор)? Я на себе проверил эти варианты - полезный опыт.

А насчёт вынесенного БП - у меня тоже разделён корректор на 3 блока (сам корректор с оконечной фильтрацией питания, БП с предварительной фильтрацией, выходные трансформаторы). Предпочитаю заходить сигнальной землёй вв одной точке, даже если шина земли толстая и низкоомная. Так имеем минимальный риск создания земляной петли. ИМХО. И ещё, шунт вторички выходников наверное технически полезен для коррекции анодной нагрузки, но субъективно вреден, при наличии хороших трансов. Ну и входное сопр. корректора всегда требует точной подстройки под конкретную физическую головку, что лучше делать у самого тонарма, чтобы снизить влияние фонокабеля на звучание. Потому я ставлю гридлик на входе довольно большой величины, а нагрузку головке задаю прямо на столе. Если ошибаюсь - поправьте.

1 час назад, ТаргеТ сказал:

Пока занимаюсь монтажом в схеме и хотел посоветоваться с сообществом, чтобы потом не переделывать.

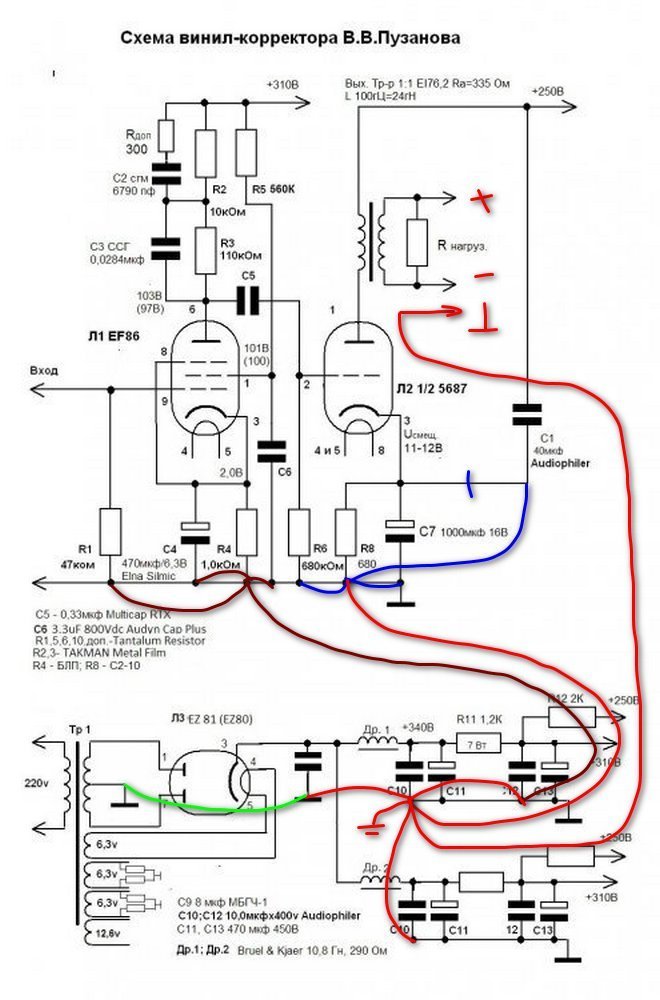

Физически корректор состоит из трех блоков: 1) кенотрон с первым конденсатором; 2) плата БП с конд С10-С13; 3) плата самого корректора и по центру платы смонтирован медный провод-шина общего провода, всё навесной монтаж.

На рисунке общий провод-шина выделен жирным черным.

Как лучше развести общий от компонентов?

Такие варианты: красная линия - охватывает одним общим проводом БП на оба канала или синяя линия поканально от каждого своего БП на общий черный в точке 2

Зеленая линия - от тр-ра и от конденсатора кенотрона на общую шину в точке 1.

lenivo · July 20

Я проводил на микрофононах много сравнений в том числе на лампах серии EF.

Я делал микрофоны на 6ж32п/EF86......

Вместо EF86 - вполне хорошо заходит наша 6ж32п - вы можете оставить вашу цепь коррекции, но снизить анодное напряжение чтобы на аноде было 50-60 вольт...... Микрофоны почти всегда используют электрометрический режим. Но нужно низкое анодное напряжение ....

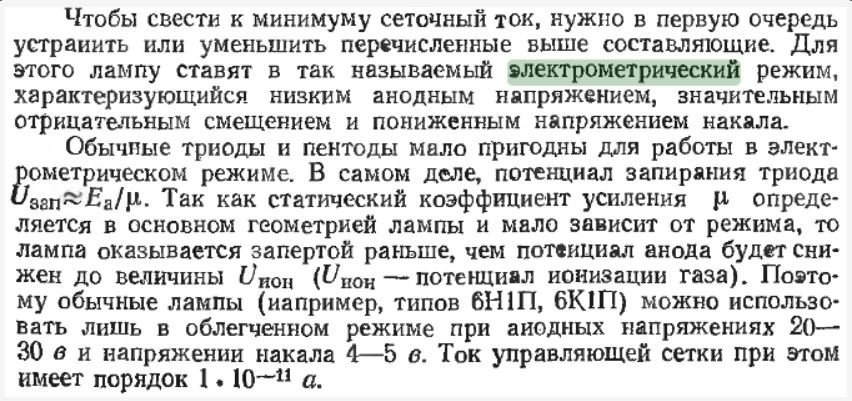

В триодном режиме при 50-60 вольтах 6ж32п работает при нулевом смещении в электрометрическом режиме (который и сам постоянно называю микромектрическим :smile-02: ).......

А пентодные режимы мне не зашли ..... и их как бы в микрофонах не применяют, поэтому я пентодные схемы и не тестировал в этих режимах......

И на низком анодном (50-60) наши 6ж32п нравились по звуку ЗНАЧИТЕЛЬНО больше, чем импортные EF86 .Тестировал много EF ламп... (https://dzen.ru/a/ZI8TIW1BgnT5dusE и https://dzen.ru/a/ZMOLFzKeIX8HuPtp )....... 6ж4п и 6ж32п - для меня пока фавориты из наших ламп...

Для фонокорректора также советовал бы попробовать 6ж49п-ДРУ (-д, -ДР) - встает вместо 6ж4п один в один только детальнее играет..... но в микрофонах при сравнении выбыирают 6ж4п, а не 6ж49п-ДРУ... А вот в усилителях и фонокорректорах она очень достойно сыграет в первом каскаде.

alex2203 · July 20

6 минут назад, lenivo сказал:

Вместо EF86 - вполне хорошо заходит наша 6ж32п

Перебрал у себя 6Ж32П еле подобрал двойку, но дело не в ней, когда восьмой десяток и слух от 100 до 10000 Кгц и я пытаюсь пыжится, сам себе удивляюсь ничего не слышу, но щеки надуваю, как же дедушка.

ТаргеТ · July 20

18 минут назад, lenivo сказал:

Вместо EF86 - вполне хорошо заходит наша 6ж32п - вы можете оставить вашу цепь коррекции, но снизить анодное напряжение чтобы на аноде было 50-60 вольт.....

5 минут назад, alex2203 сказал:

Перебрал у себя 6Ж32П

Я спросил про разводку общего провода. Пож. не угоняйте тему.

Пока никаких замен в коррекции, лампах и прочее не планируется. Моя цель - собрать отлично звучащий ФК на трансформаторном "выхлопе". Слесарные работы завершены и идет сборка комплектухе по схеме указанной выше.

alex2203 · July 20

Извиняюсь оф топ, Максимально свести в одну точку и все, что железное, алюминиевое, медное и т. д ту даже в это место. Правда не всегда помогает, есть еще конструктивное расположение, приходилось менять.

alex2203 · July 20

Правда запаять в одну точку не получается, не большая шинка есть.

Russ3000 · July 20

12 часов назад, lenivo сказал:

А если выкинуть и первую лампу, и блок питания на кенотроне - то заиграет совсем хорошо....

А вот и не смешно, сделал точно так, послушал и послал А.Бокареву, тот восхитился, хотя он полностью коректороламповый дядька.

зы. все, завязываю, а то точно тапок прилетит.

Russ3000 · July 20

11 часов назад, ТаргеТ сказал:

Я спросил про разводку общего провода. Пож. не угоняйте тему.

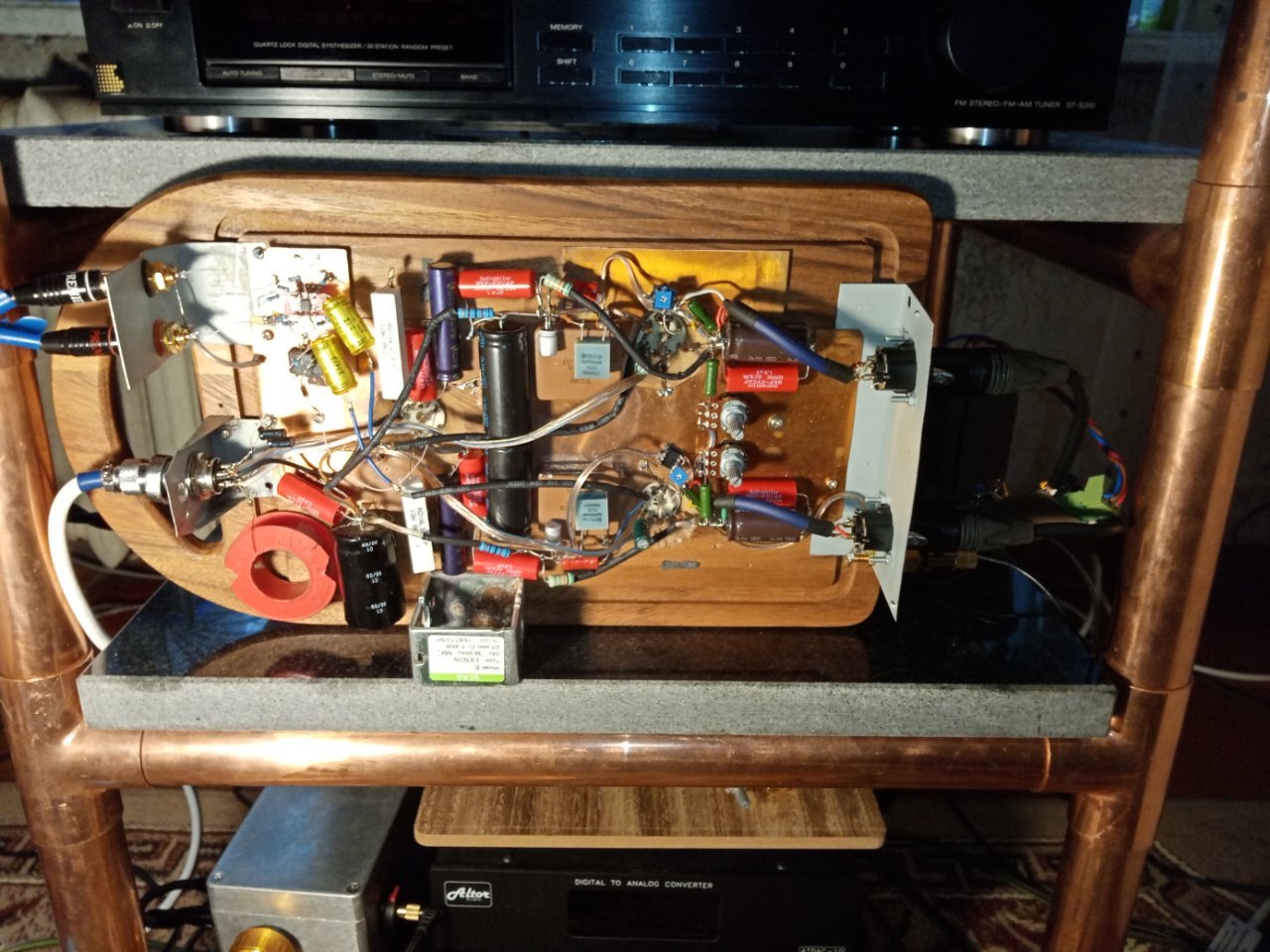

Я у себя сделал эквипотенциальную поверхность из медной фольги 0,5 мм, прикрутил ее мелкими шурупчиками к доске, вырезаю треугольнички резаком, отгибаю и паяю к ним землю, детали приклеены на 2х сторонний скотч 3М на фольгу, выводы соединяются согласно схеме, для панелек просверлены отвертия в доске. БП вынесен наружу на полтора метра.

lenivo · July 21

6 часов назад, Russ3000 сказал:

Я у себя сделал эквипотенциальную поверхность из медной фольги 0,5 мм, прикрутил ее мелкими шурупчиками к доске, вырезаю треугольнички резаком, отгибаю и паяю к ним землю, детали приклеены на 2х сторонний скотч 3М на фольгу, выводы соединяются согласно схеме, для панелек просверлены отвертия в доске. БП вынесен наружу на полтора метра.

А внешнее заземление из медных труб - на фото.....

Russ3000 · July 21

Этажерка для музыки, она не заземлена в целях безопасности, да и ее заземление никак не отражается на фоне.

lewis · July 21

В 20.07.2026 в 12:12, ТаргеТ сказал:

Как лучше развести общий от компонентов?

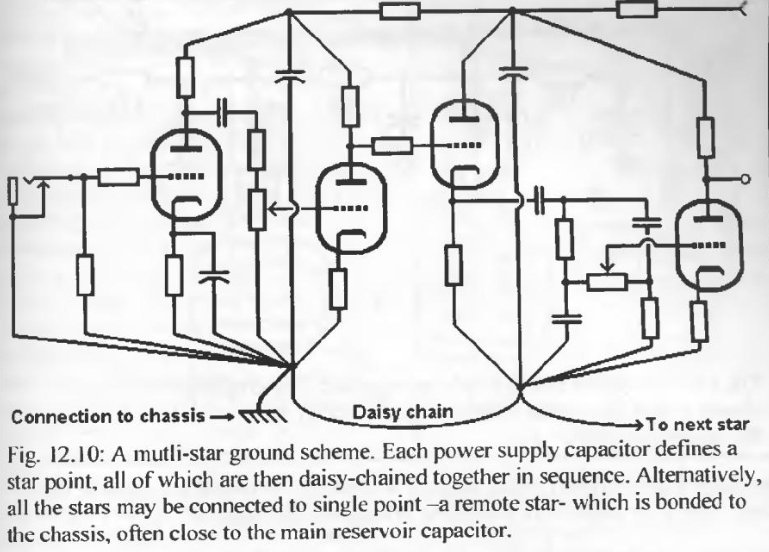

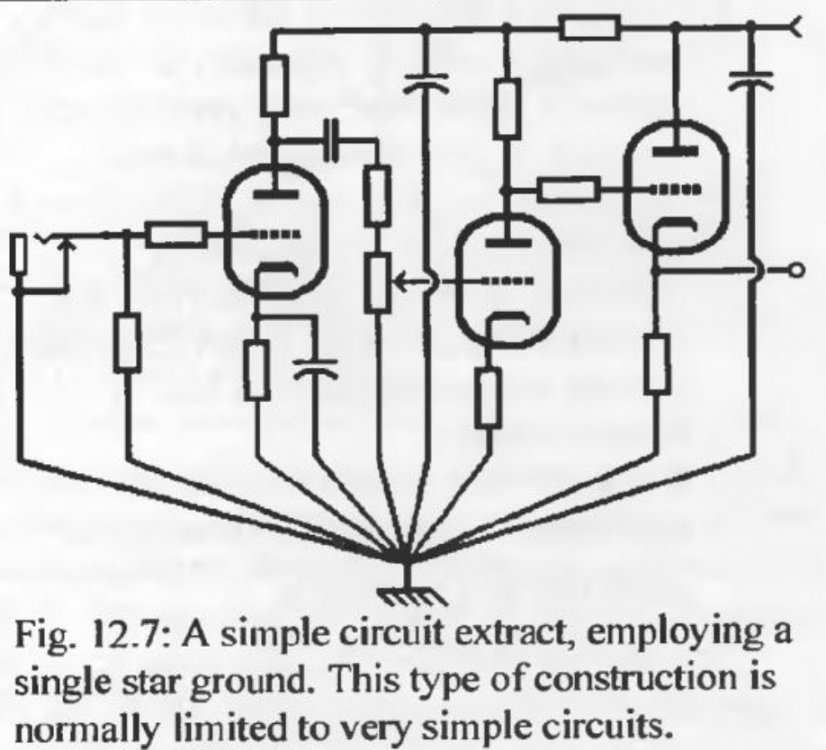

На мой взгляд, в этой схеме локальные "звезды" каскадов будут уместнее общей шины:

ТаргеТ · July 21

6 часов назад, lewis сказал:

На мой взгляд

Спасибо за мнение. Только С1 я повесил на катод не просто так, а согласно схеме Ultrapath.

lewis · July 21

3 часа назад, ТаргеТ сказал:

Только С1 я повесил на катод не просто так, а согласно схеме Ultrapath.

Да, это понятно. Только тогда соотношение С7/С1 должно равняться Мю лампы, т.е. около 16.

При номиналах как на схеме, лучше С1 включить стандартно.

ТаргеТ · July 22

11 часов назад, lewis сказал:

Да, это понятно. Только тогда соотношение С7/С1 должно равняться Мю лампы, т.е. около 16.

При номиналах как на схеме, лучше С1 включить стандартно.

На последней схеме 470/30=16

ТаргеТ · July 27

Подсобрал корректор и вот дошла очередь до вопроса по соединению общего и земляного провода.

Отдельно темы в этом разделе нет. Вопрос этот обсуждался не раз., но как говориться "повторенье мать ученья".

У меня будет вход в корректор с МС трансформатора FRT-4. Кабели родные и встроенные в трансформатор, по конструкции - это коаксиальные кабели и отдельный провод с клеммой под винт-гайку.

В корректоре предусмотрел также винтовой зажим, который изолирован от металлического корпуса корректора. Планирую к этому зажиму снаружи подсоединять провод с клеммой от МС тр-ра. Далее, зажим, уже внутри корректора, через конденсатор МБГЧ-0,5мкф соединен с общим проводом по схеме.

Имеется в розетке провод заземления. Через клеммное входное соединение 230В земляной провод соединен с корпусом корректора. Всё.

Правильно или нет сделал я соединения?

Colonel Burrous · July 27

У каждого каскада усилителя д.б. отдельная локальная земля. У Вас два каскада соответственно две лок. земли которые сводятся в одну общую точку. В эту же точку цепляется земля блока питания. Это отображено в законах Кирхгофа.

Rezvoy · July 27

1 час назад, Colonel Burrous сказал:

У каждого каскада усилителя д.б. отдельная локальная земля. У Вас два каскада соответственно две лок. земли которые сводятся в одну общую точку. В эту же точку цепляется земля блока питания. Это отображено в законах Кирхгофа.

В каких именно?

ТаргеТ · July 27

1 час назад, Colonel Burrous сказал:

отдельная локальная земля.

1 час назад, Colonel Burrous сказал:

В эту же точку цепляется земля блока питания.

Для начала необходимо определится с термина, "земля" - это провод который идет в розетке (фаза, ноль и земля). Соответственно провод заземления у меня заведен в корректор и я к нему подключил корпус. Земля служит для защиты от поражения эл. током, в случае если на корпус устройства случайно или нет, попадет фаза.

То про что Вы говорите, я называю общим проводом в корректоре, В моем случае это толстая шинка медная к которой и подпаяны резисторы, конденс. и т.п.

Colonel Burrous · July 27

1 час назад, ТаргеТ сказал:

В эту же точку цепляется земля блока питания.

Минус блока питания так Вам понятно?

1 час назад, ТаргеТ сказал:

Colonel Burrous · July 27

1 час назад, ТаргеТ сказал:

То про что Вы говорите, я называю общим проводом в корректоре,

Его не д.б. Д.б. общая точка схода всех земель устройства.

Colonel Burrous · July 27

Схема всех соединений должна напоминать форму "дерева" как в УМЗЧ так и в ФК. Это гарантия отсутствия появления блуждающих токов и фона их вызывающего. Именно так я монтирую свою аппаратуру.

Colonel Burrous · July 27

2 часа назад, Rezvoy сказал:

В каких именно?

Первый.

Colonel Burrous · July 27

2 часа назад, ТаргеТ сказал:

Для начала необходимо определится с термина, "земля" - это провод который идет в розетке

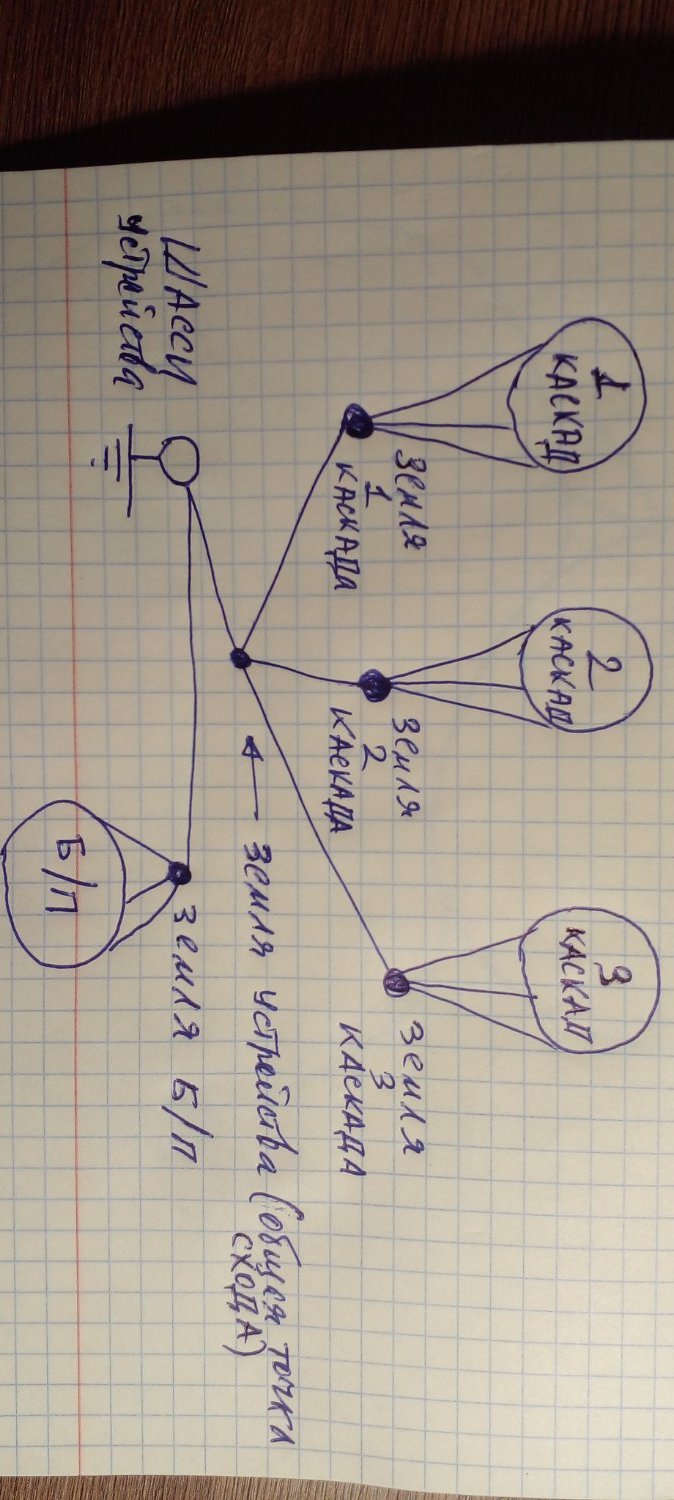

Сейчас отбросим и забудем на время это. Я говорю о землях устройства (УМЗЧ или ФК). На блок- схемке я их показал. Почему так, потому что г-н Густав Кирхгоф так придумал, чтоб узлы схемы находились в состоянии эл. равновесия.

ТаргеТ · July 28

Я спрашивал как между собой соединяется (и соединяется-ли?) общий провод в корректоре, который Вы упорно называете "землей" и земляной провод в розетке, который истинно заземлен в землю и его предназначение - защита от поражения током. Вы мне опять рисуете "пучки" линий и знак заземления.

По вашему рисунку, давайте соединим прямыми линиями каскад 1 и 3 с каскад 2 , а из каскада 2 линия на БП. Тогда 1-й закон Кирхгофа устоит?

Rezvoy · July 28

Блуждающие токи — это электрические токи, которые протекают в земле, грунтовых водах или подземных металлических конструкциях вне предназначенных для этого проводников. Своё название они получили из-за непредсказуемости пути: токи «блуждают» по разным участкам грунта, выбирая маршрут с наименьшим сопротивлением.

Sapienti sat
