Переделать усилители КИНАП УО-11 , 13, 15

немой

By немой
in Transformers

 Share

Recommended Posts

Colonel Burrous Local

Colonel Burrous

Posted
Posted

Вы меня не понимаете. Нужно взять тестер (мультиметр).  Вытащить 6р3с из гнезда. Щупы тестера воткнуть в анодные ножки  А1 и А2 и записать здесь на форуме, значение сопротивления первички в омах.

немой Proficient

немой

Posted
  • Author
Posted
1 минуту назад, Colonel Burrous сказал:

Щупы тестера воткнуть в анодные ножки и записать здесь на форуме, значение сопротивления первички в омах.

Сделаем ... Схожу в мастерскую / на другой улице .... есть снятый транс ... промеряю ...:smile-33:

arcev Enthusiast

arcev

Posted
Posted
58 минут назад, Colonel Burrous сказал:

Вытащить 6р3с из гнезда

вообще-то у нее "рогА" сверху торчат :)

Colonel Burrous Local

Colonel Burrous

Posted
Posted

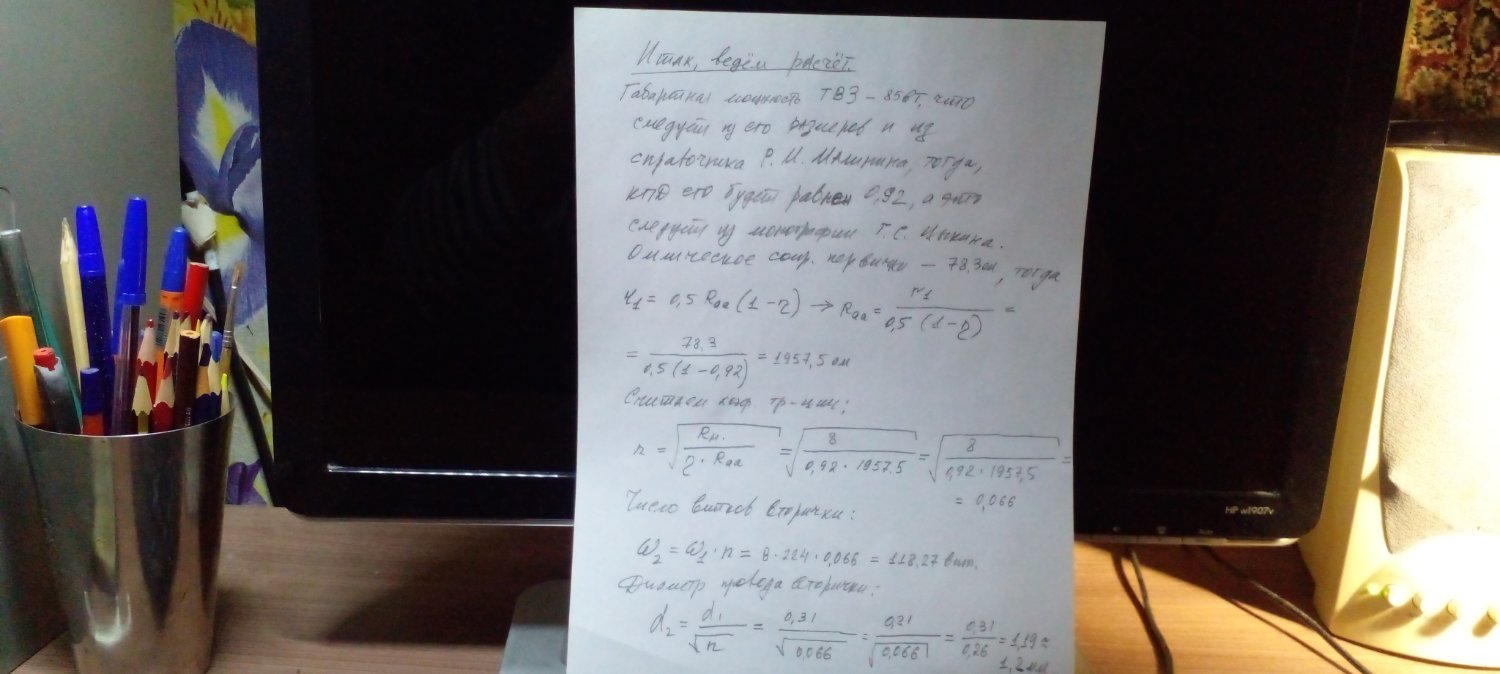

Если что непонятно, спрашивайте. Диаметр вторички можно уменьшить, изменив кпд в меньшую величину. У Цыкина этот параметр варьируется от 0,85 до 0,92 при данной габаритной мощности. Вместимость вторички нужно посчитать, прежде чем моimage.thumb.jpeg.bb4dd17269baace9bdbbfab1936219e0.jpegтать, но в любом случае, чем толще вторичка, тем круче звучание.

  • Thanks (+1) 1
немой Proficient

немой

Posted
  • Author
Posted

Спасибо за расчёт .... придётся на досуге всё таки Цыкина полистать ....:smile-33:

из расчёта получается что привидёнка примерно 2КоМ...

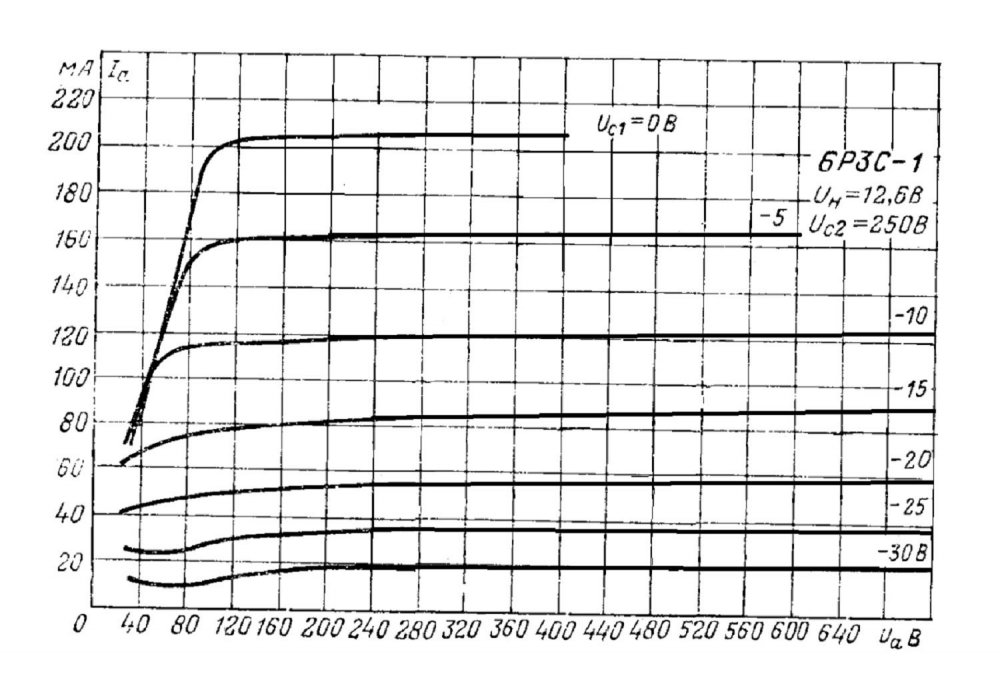

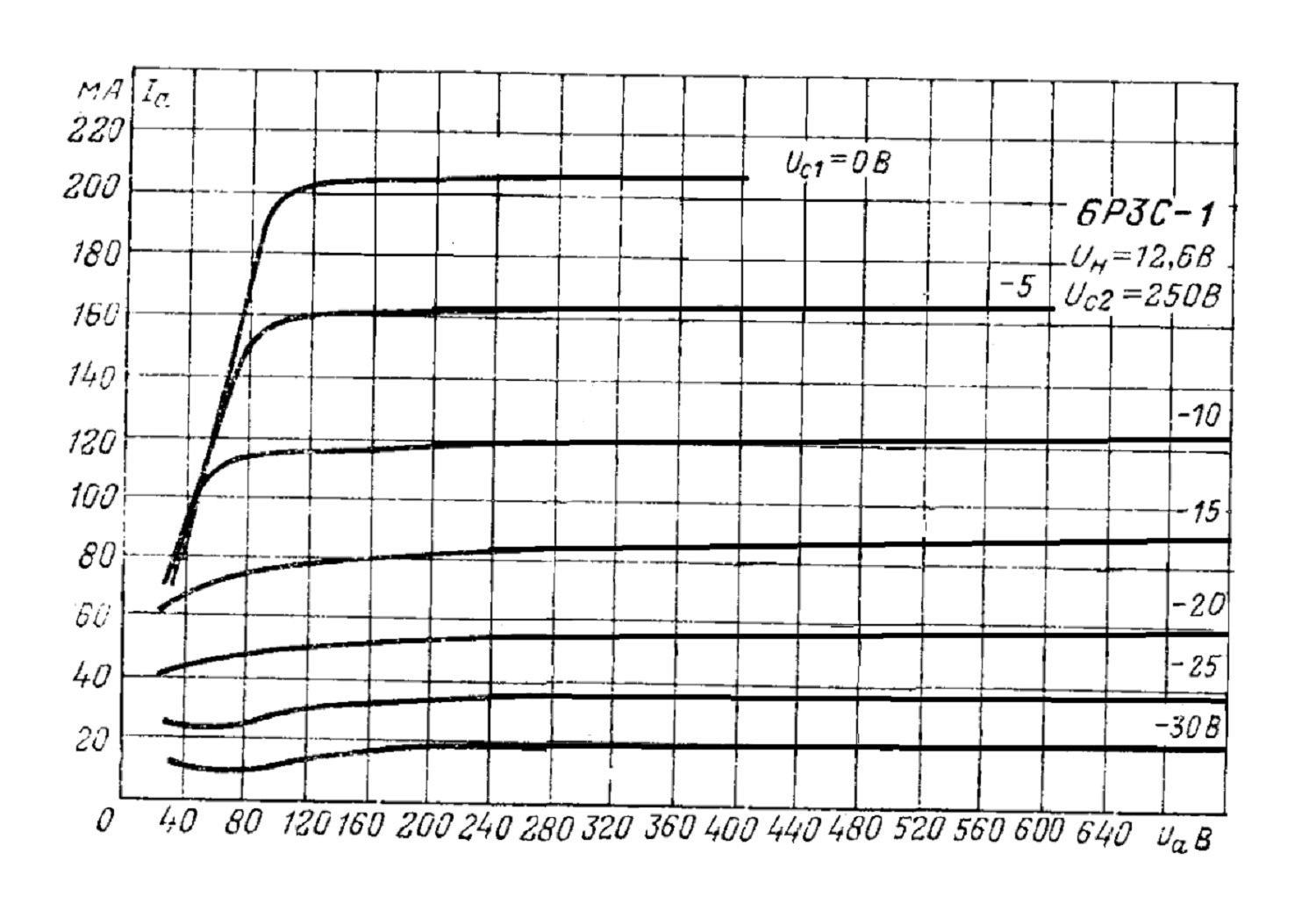

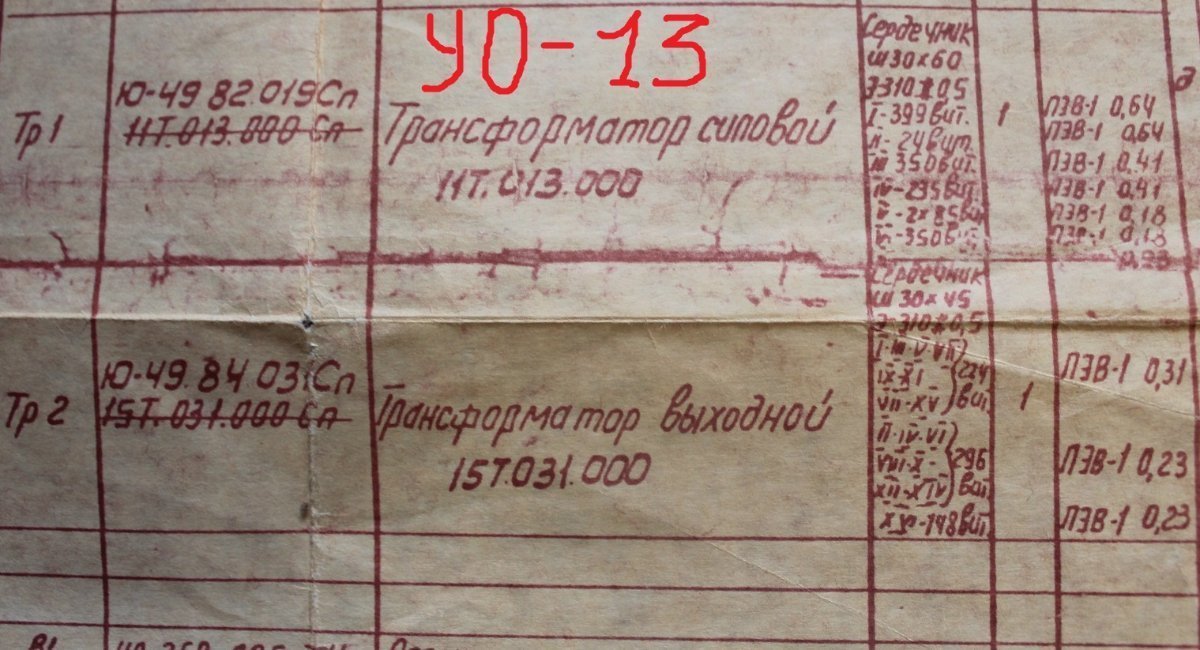

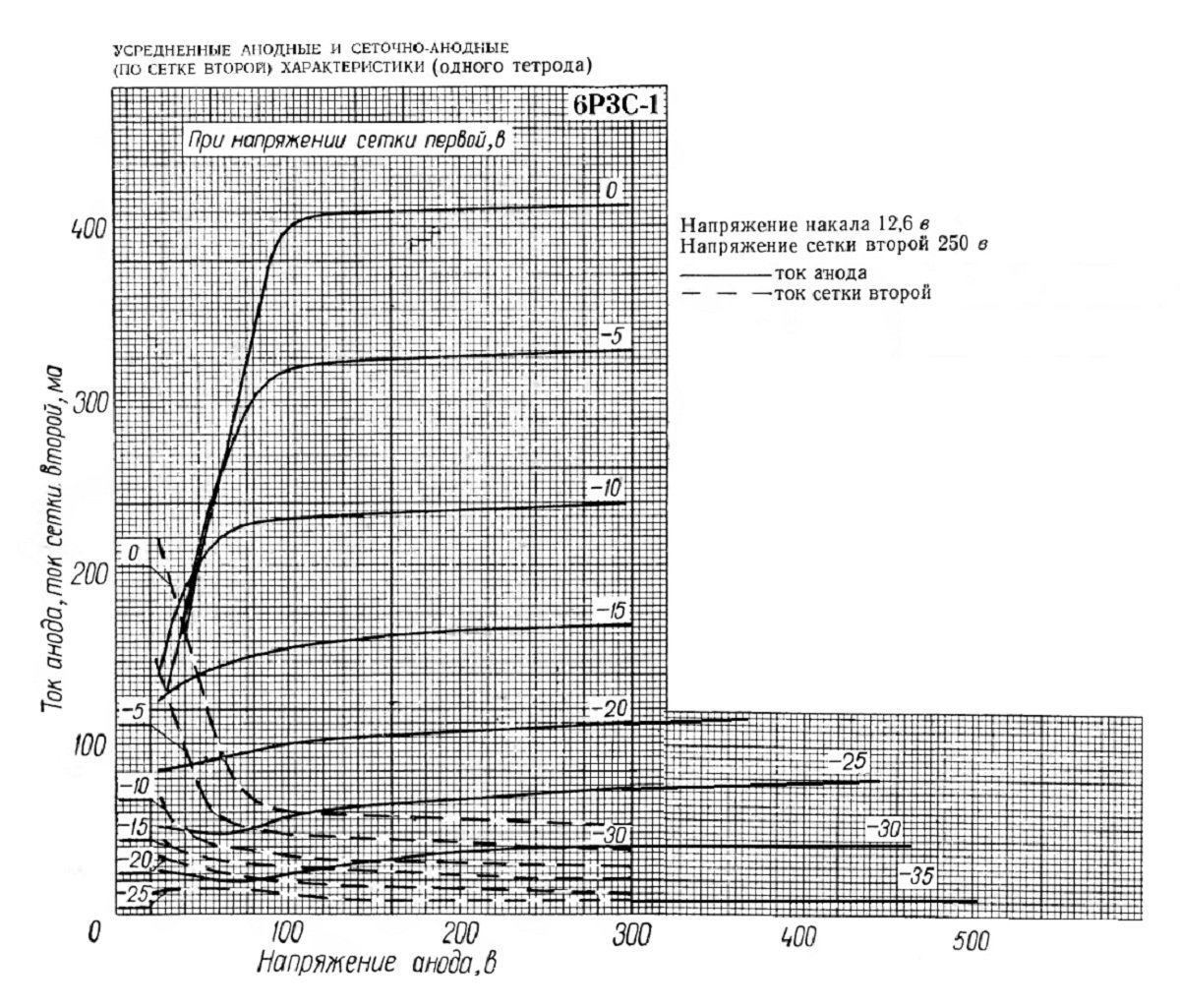

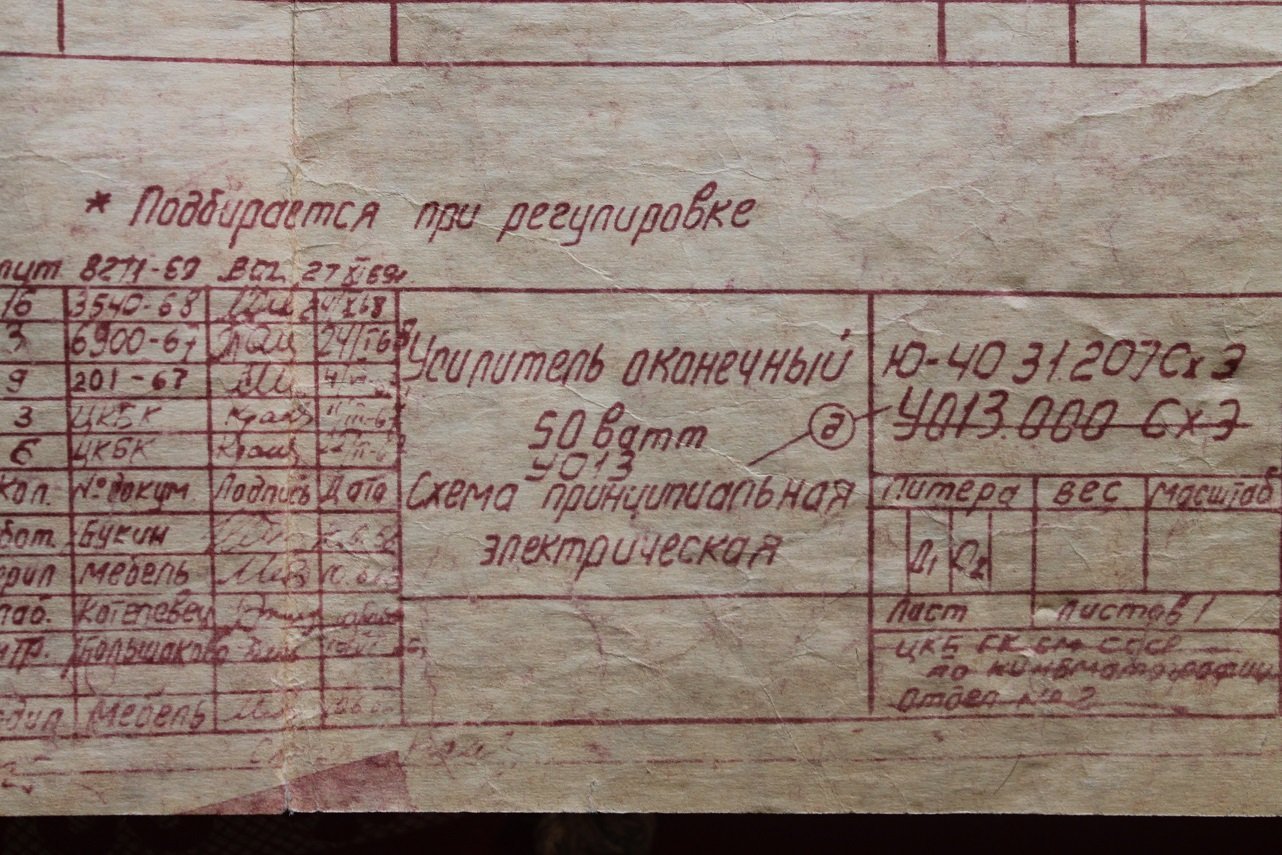

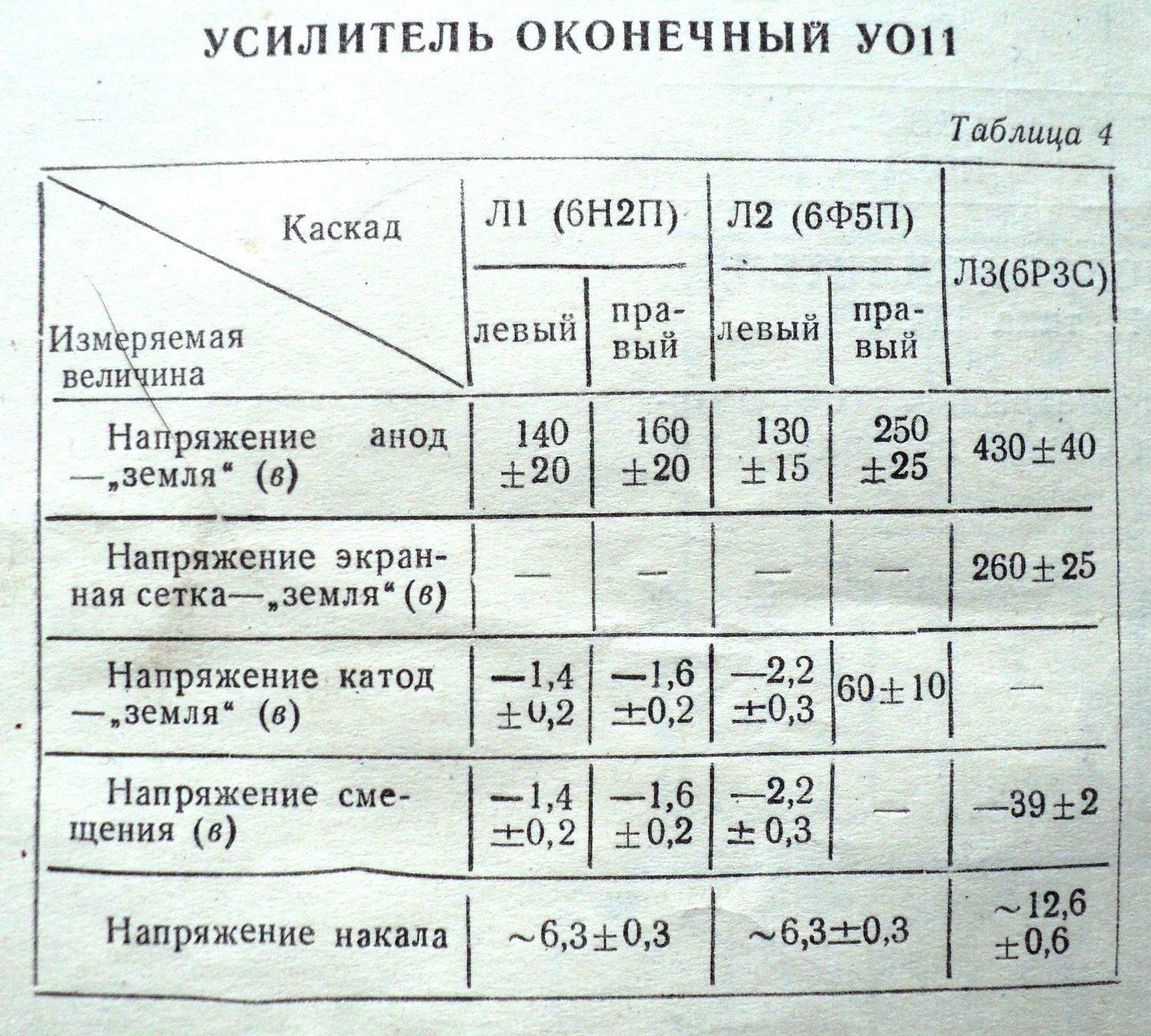

Тут возникает ещё вопрос по УО-13 ... уж очень скрытный усилитель / нет не в одном справочнике но как ходят слухи что выходной транс одинаковый с УО-11 ... но мощность у УО-13 уже 50 ватт на выходе ...:smile-55:

Colonel Burrous Local

Colonel Burrous

Posted
Posted
5 минут назад, немой сказал:

. но мощность у УО-13 уже 50 ватт на выходе .

Когда говорят о выходной мощности, всегда указывают на какой нагрузке.

немой Proficient

немой

Posted
  • Author
Posted
8 минут назад, Colonel Burrous сказал:

Когда говорят о выходной мощности, всегда указывают на какой нагрузке.

У КИНАП всё унифицированно  так же на 144 оМ... но там могут быть ньюансы с согласующими трансами в акустике ... надо смотреть  справочники по акустике ...

немой Proficient

немой

Posted
  • Author
Posted
24 минуты назад, arcev сказал:

А ничего, что существующий Raa=Ктр^2хRн = (242*8/296)^2x144=6160 ?

Пересчитал ( так как 224 витка нужно считать ) :smile-33:

Получается : Raa=Ктр^2хRн = (224*8/296)^2x144=5288  оМ....

И так ... что мы имеем ... :smile-55:

  • Like (+1) 1
arcev Enthusiast

arcev

Posted
Posted

Да, утром в спешке накосячил, старость бля

Если подставить 70 витков, получаем Raa равно 5243
