А не надо, в 90-е довелось там работать. Так что из первых рук. Несравнимо.
Мы биполярники правдами - неправдами доставали, а там уже полевики вовсю были...

Posted
5 hours ago, NEULO said:

из за входной ёмкости

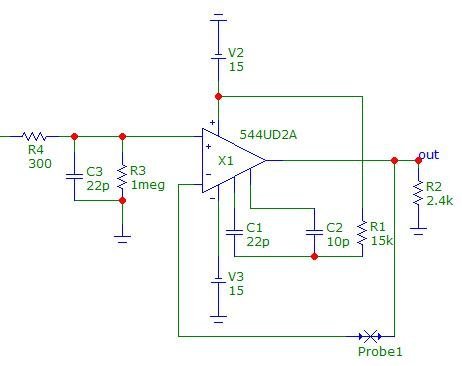

Судя по схемам и коррекции в единицы пикофарад то там то тут, не только от входной и не только от емкости.

Выходные биполярники случаем не коммутируются при смене полярности выходного?

Posted

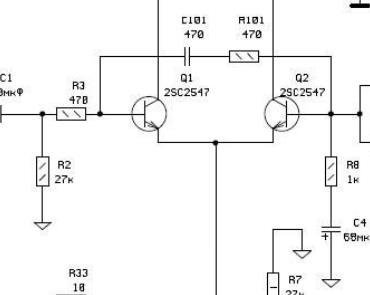

Типичное распределение емкостей коррекции в двухкаскадном сверхлинейнике

1. ППК цепочка 470 +- 200 пФ.

2. Нагрузка первого каскада  680 +- 470 пФ.

3. Нагрузка второго каскада 100 +- 50 пФ.

4. Параллельно резистору ООС 10 - 33 пФ.

Где единицы пикофарад? Указанные величины значительно больше паразитных емкостей транзисторов и монтажа.

Петлевое усиление на 20 кГц получается 90 дБ и более.

  • Like (+1) 1
Posted

Для индивидов, посылающих еще не договорившего собеседника и рассуждающих про 5 лет учения:

Говорят, что биполярный транзистор не умеет закрываться, порождая искажения, которые не лечатся.

Posted
Just now, Владимир Перепелкин said:

Где единицы пикофарад?

И нет, отвечал не вам.

Если про исходную схему по теме, то да.
Но тут случай особый, линейный.
Приводить не буду.

Posted
В 14.03.2026 в 14:43, Владимир Перепелкин сказал:

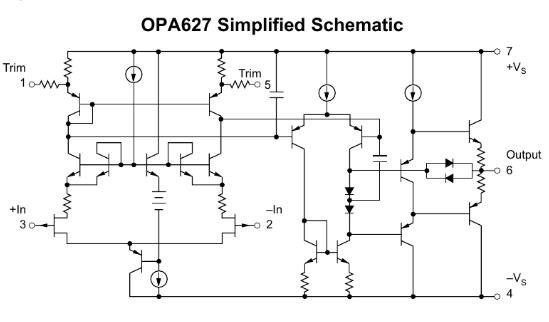

Между прочим BAA, вы напрасно стебаетесь. Это очень хорошие ОУ. Ну это всегда так, свое хорошее не ценим, но зато заглядывемся на иностранные этикетки.

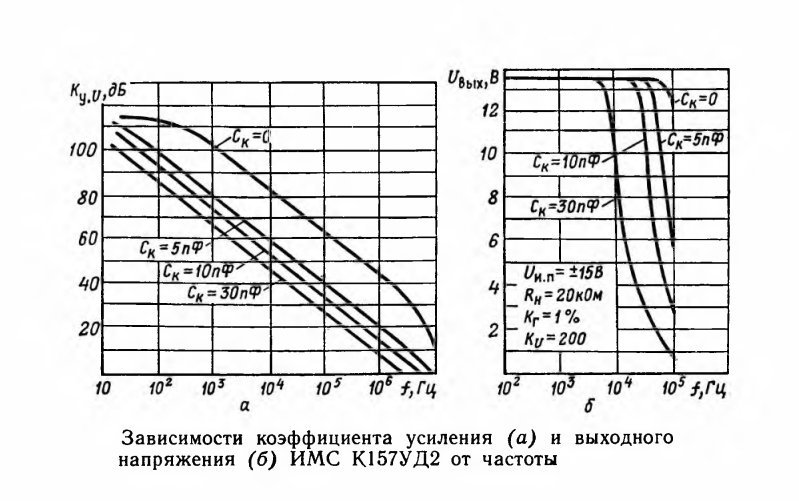

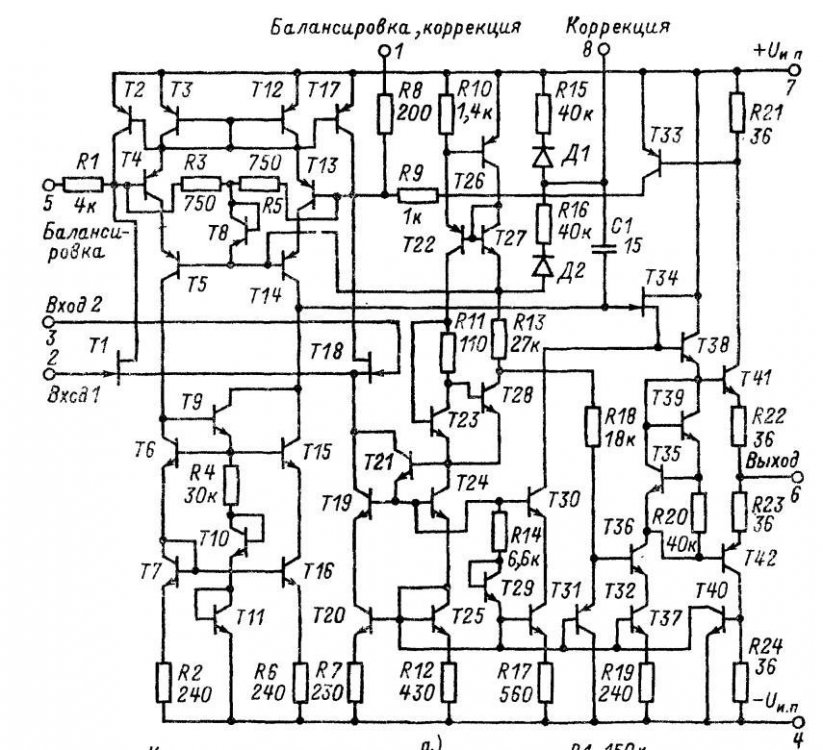

544УД2  помним , вопросов не вызывает . Даташит говорит сам за себя , но вот как 157уд2 с её скоростью нарастания 0,5в /мкс встала в Ваш почётный ряд , не понимаю. Разъясните , пж.  Запомнилась как довольно ""мягкая"" по звуку микросхема , с характерным ""упрощенной"" микродинамикой , весьма музыкальная .

https://www.radio-komplekt.ru/im/labels2/к157уд2.pdf





Posted
20 минут назад, Владимир Перепелкин сказал:

Михаил, ну не пишите про то в чем не разбираетесь. Не позорьтесь. Вы лучше поведайте про вовлеченность и эмоциональность с музыкальностью.

Ответь на вопрос , Владимир , если знаете.  Похоже у вас проблемы по жизни , имхо .Мои соболезнования.  Впрочем уже ответили те, кто в теме .



  • Like (+1) 1
Posted

Вы Михаил в мракобесии погрязли. Это я вам соболезную. Не заходите в эту ветку чтобы не получать тяжелую моральную травму. Вы лучше лампу сделайте которую можно в панельку закручивать. А потом разведите дискуссию у какой лампы будет правильнее звук - с левой резьбой на цоколе или с правой.

  • Hmm... (-1) 1
Posted
6 минут назад, Алексей1 сказал:

Никто не ответит точнее, чем паспорт.

Скоро Владимир и паспорту ответит , что советские 157уд2 обмеры далеки от реальности .

https://www.radio-komplekt.ru/im/labels2/к157уд2.pdf   Собственно , меня данные даташит и смутили . На фоне радикально лучших у тех же к544уд2 .



Posted

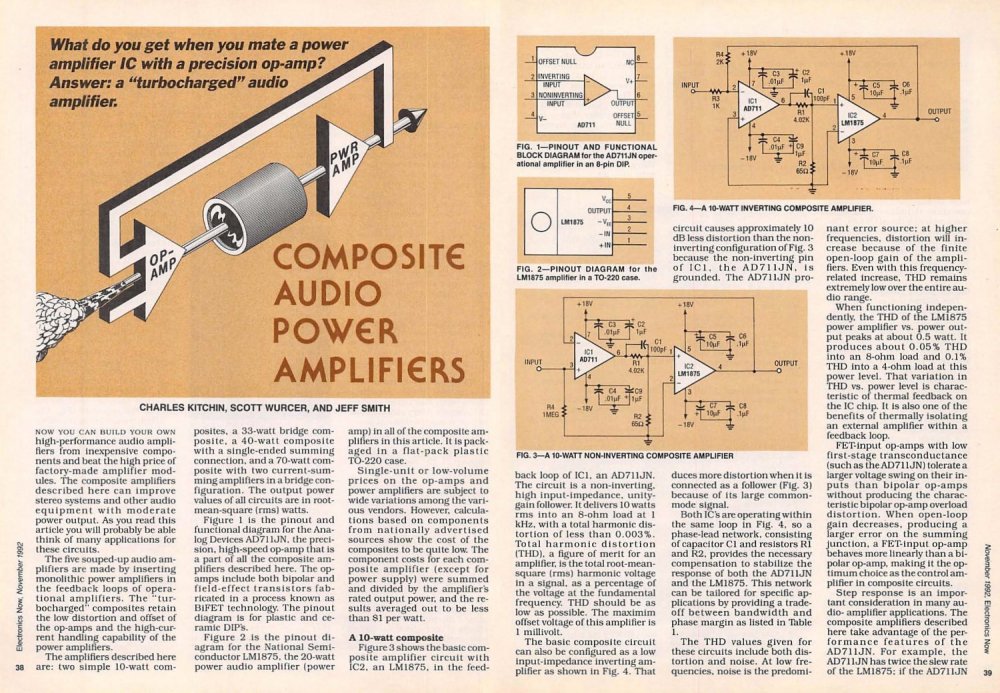

При использовании в СЛ-усилителе выходное напряжение ОУ несколько милливольт. Поэтому киловольты за микросекунду не нужны. ОУ используется как концентрат линейности и усиления. А с линейностью и усилением у К157УД2 как раз все очень хорошо.

  • Like (+1) 1
Posted
3 часа назад, Владимир Перепелкин сказал:

Типичное распределение емкостей коррекции в двухкаскадном сверхлинейнике

1. ППК цепочка 470 +- 200 пФ.

2. Нагрузка первого каскада  680 +- 470 пФ.

3. Нагрузка второго каскада 100 +- 50 пФ.

4. Параллельно резистору ООС 10 - 33 пФ.

Где единицы пикофарад? Указанные величины значительно больше паразитных емкостей транзисторов и монтажа.

Петлевое усиление на 20 кГц получается 90 дБ и более.

У каждого каскада свой костыль.

  • Hmm... (-1) 1
Posted
Только что, Алексей1 сказал:

И не только у каскада. У гидро и электроусилителя руля, антиблокировочной системы тормозов, системы поддержания курсовой устойчивости, системы регулирования цикловой подачи топлива в ДВС с замкнутой петлёй регулирования через датчик кислорода.

Все хоть раз слышали про регуляторы ПИД (температуры или хоть чего) - это избыточно пафосное название всё тех же "костылей", без которых не обходится ни одна современная система автоматического регулирования.

Алексей, уровень знаний такой, что даже для радиокружка не тянет. Но мнение свое имеет.

  • Like (+1) 1
  • Hmm... (-1) 2
Posted


"Одна я умная, в белом пальто стою красивая!"
(С)Валерия Новодворская

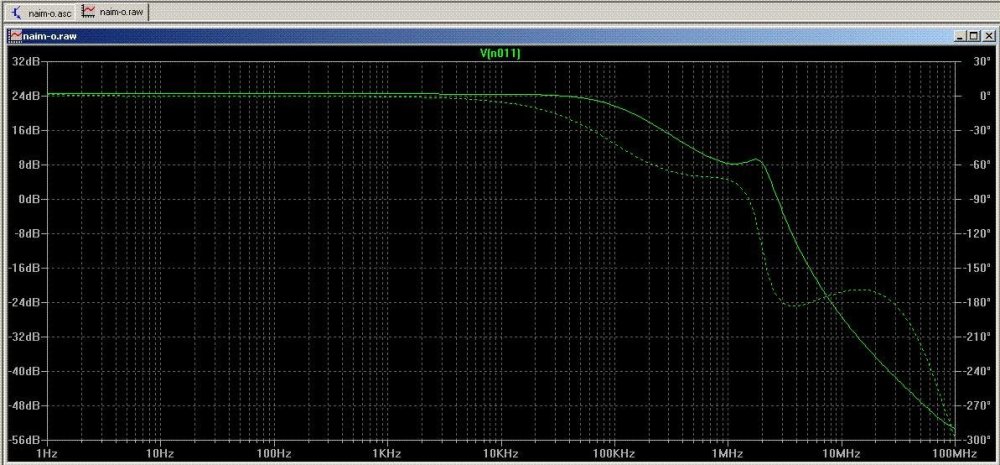

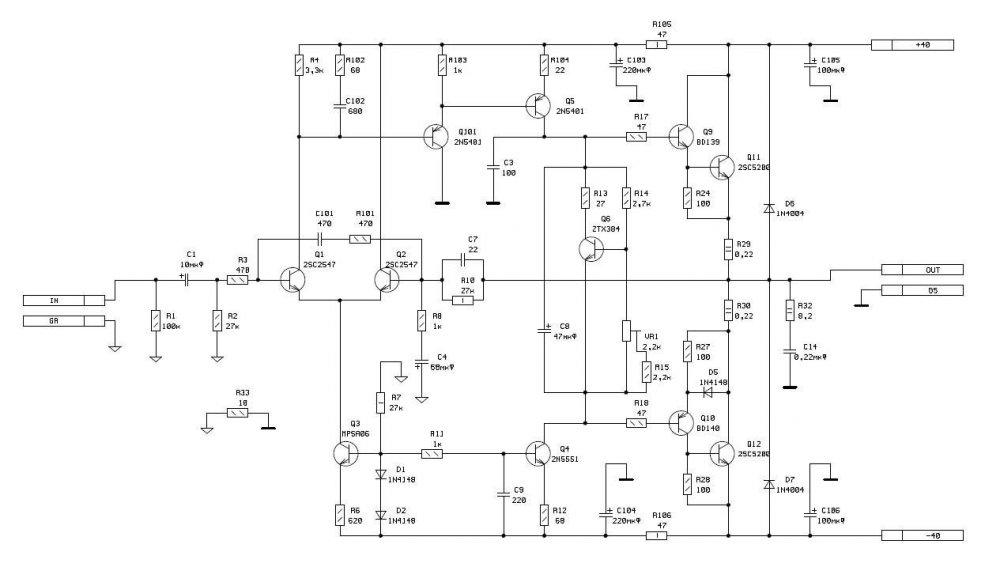

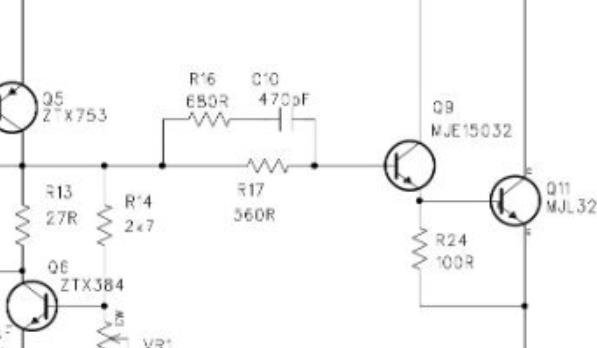

Осталось выяснить, причем здесь НАП250, который Перепелкин разобрал практически сразу.
P.S.
"Значения резисторов составили 10 Ком для Rin и 3,09 Ком для Rf. Оказалось, что величина колебания напряжения на smt-компоненте является результатом процесса генерации искажений."(С)YA_перевод

Posted

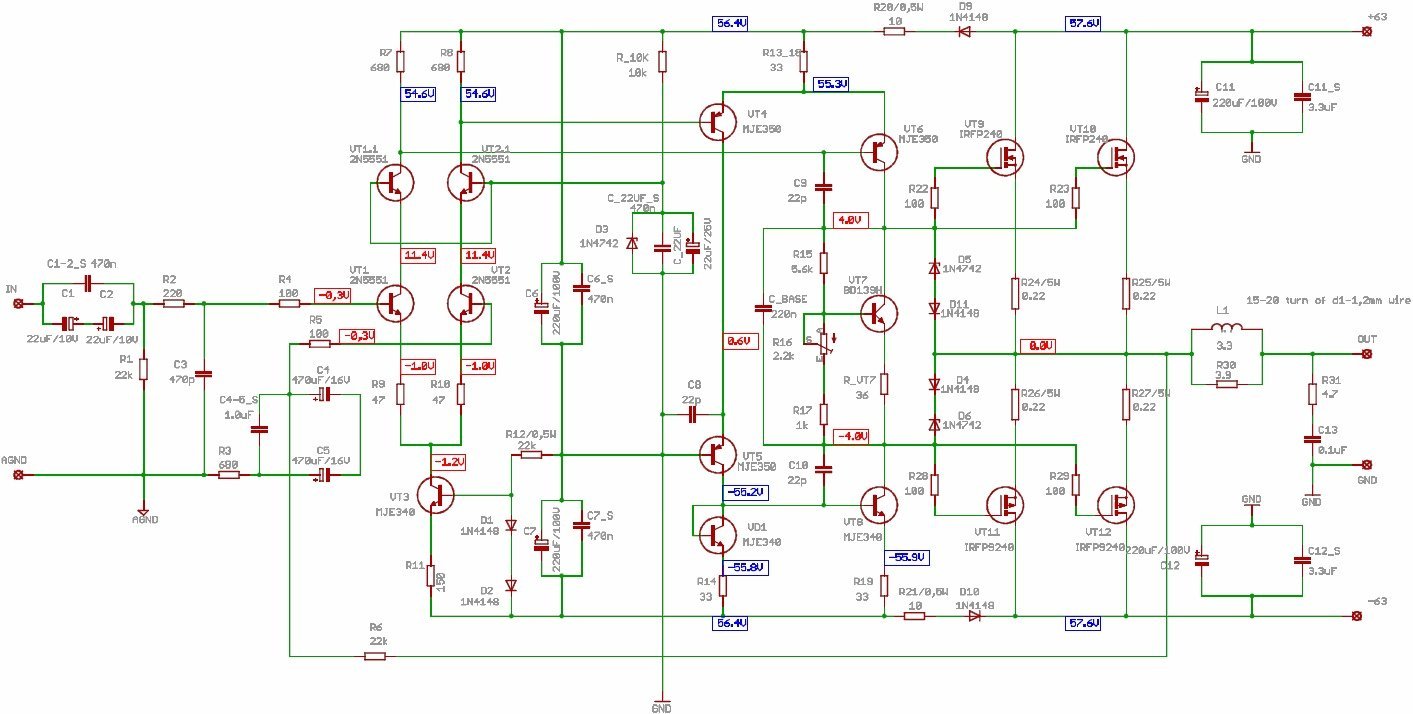

Друзья, а за что собственно тут копья ломаете? Схема усилителя с первого сообщения примитивная как палка... Кто-то может из начинающих школьников соберет... Ну а всем опытным чего доказывать.... Не понимаю... 🤔

  • Like (+1) 1
  • 2 months later...

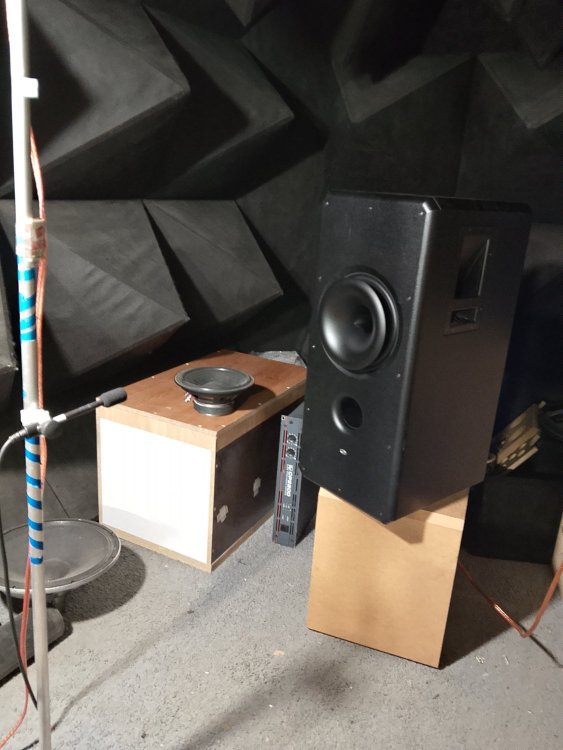

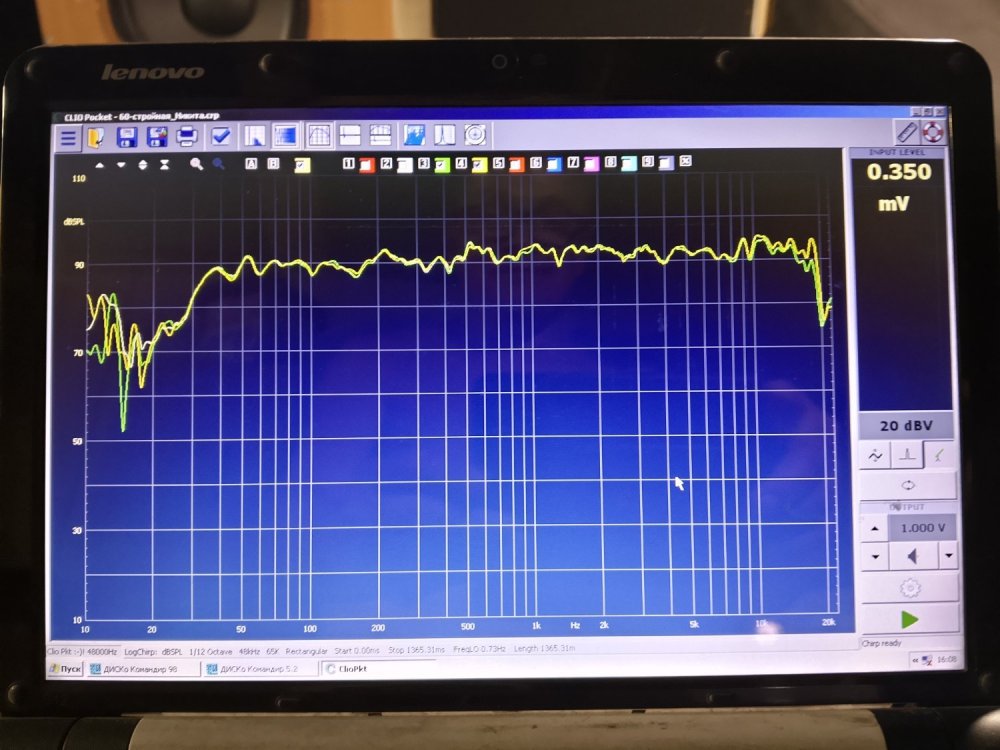

Posted
45 minutes ago, Sagittarius said:

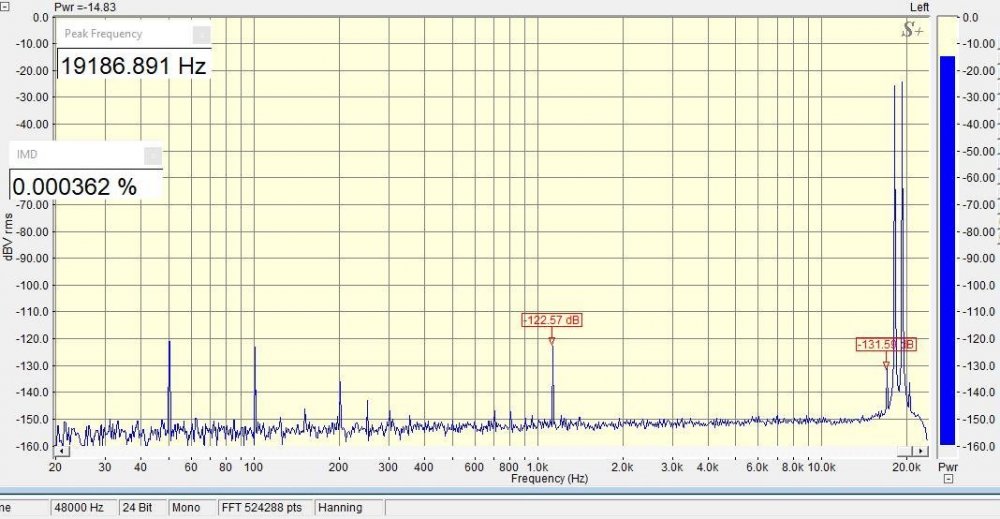

Судя по всему, «новый 5532» — это 4580 с новой маркировкой. Поведение Ти не поддается оправданию.

Вы за меня и есть будете? - Ага! (С) Мультик

On 6/11/2026 at 9:07 PM, BAA said:

FYI, кто не запасся 5332, их больше нет, есть "новый силикон", по крайней мере от TI.
