Применение светодиодов в катодах входных и выходных каскадов

Katharina Richter

By Katharina Richter
in Valve

 Share

Recommended Posts

Katharina Richter Proficient

Katharina Richter

Posted
Posted

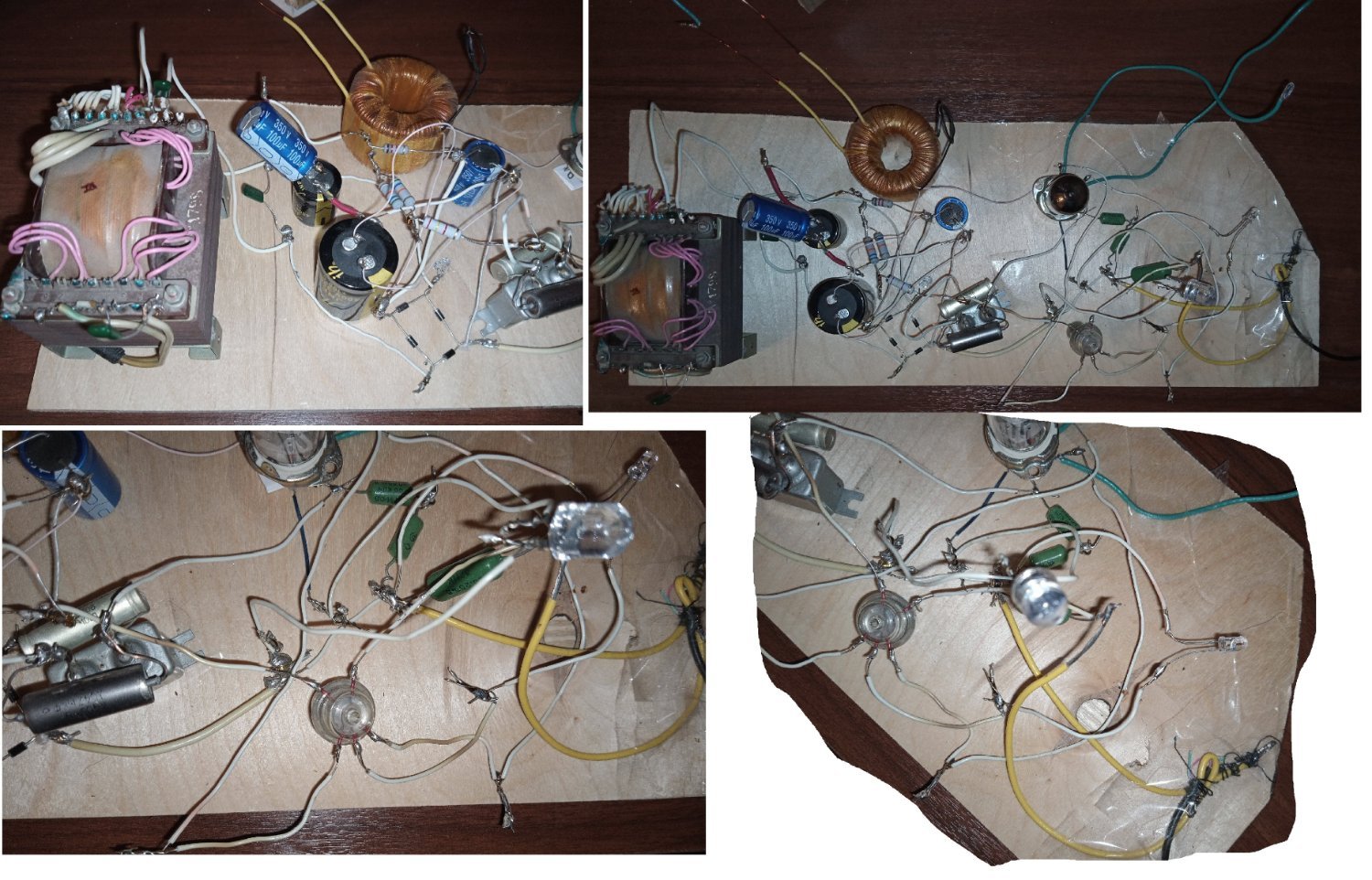

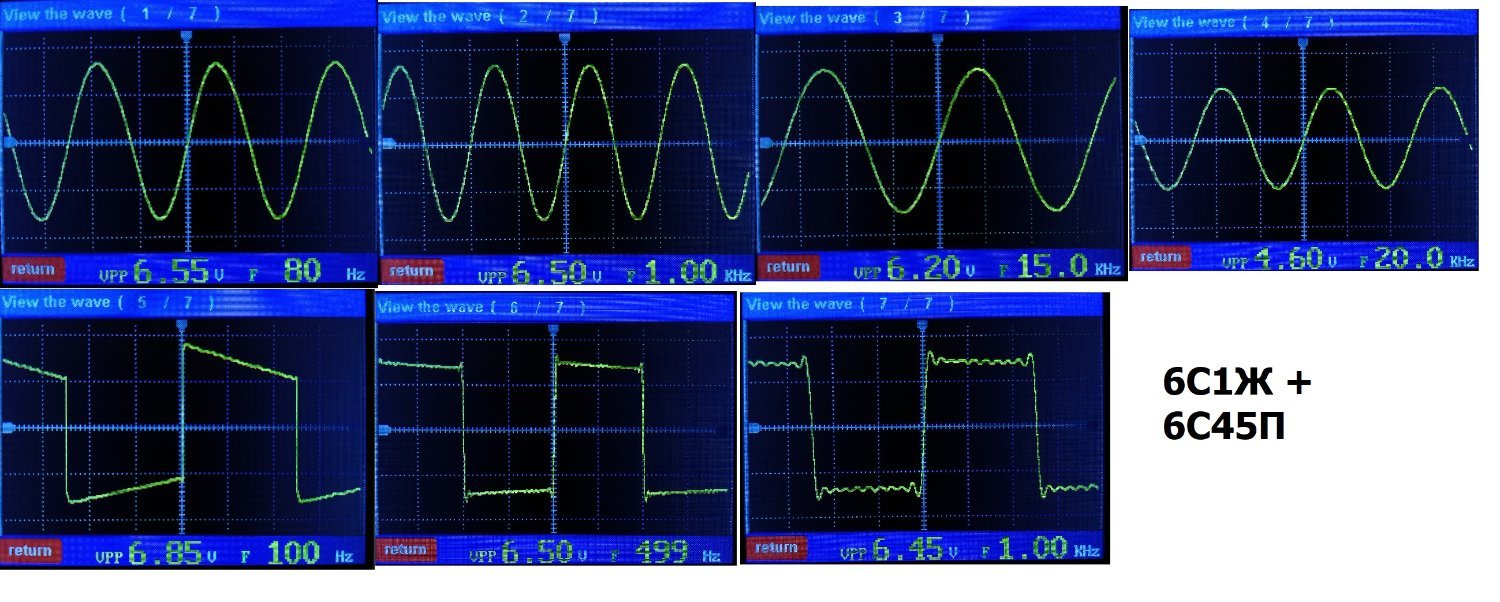

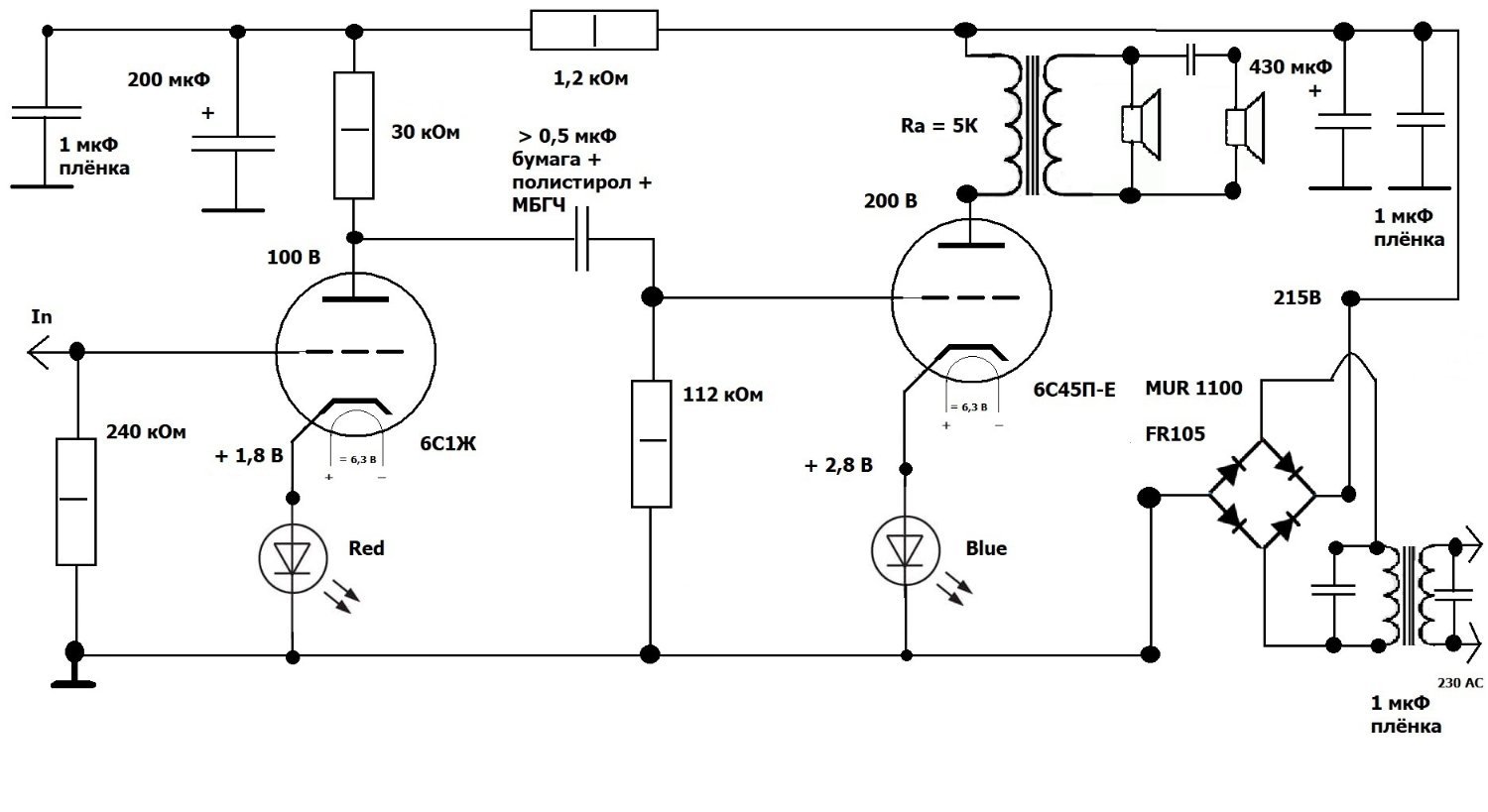

Вот как можно делать ламповые усилители, избавившись от резисторов и нелинейных конденсаторов в катодах ламп.

Требуется лишь обеспечить подбором свеодиоды с динамическим сопротивлением ниже 20Ом и на нужный ток. Светодиоды не греются, КПД выше 70% - всё в свет. Это достаточно интересно. Некий вариант фиксированного смещения. Обещает быть более линейным вариантом.




  • Hmm... (-1) 1
  • Replies 87
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Это как инфракрасные, но инфразелëные. Специально для дальтоников.

BAA
BAA

Вот поэтому и говорят, что учить можно сколько угодно, а научить нельзя (не я, Бернард Шоу). Всё что не так, как кажется со стороны, вызывает отторжение. Ниже картинка для начинающих. Попробуйте най

Stan Marsh
Stan Marsh

Хотели открыть сетку для еë охлаждения. Вероятно. В упомянутых импульсных режимах сетке приходится очень несладко.  Вот, например, 6Н1П:

Posted Images

BAA Master

BAA

Posted
Posted

Линейность диода в прямом включении явно переоценена, Iа=Is*(1+exp(Uak/phiT). Да и обратное, когда Uак~ln(Ia), линейности не добавляет. Сие пользуется в каскадах фонокорректоров, обычно, там амплитудв тока сигнала, по сравнению с начальным, несущественна. Шумы подобного смещения малы, но зависят от диода. Простота решения и подкупает...

Den101 Proficient

Den101

Posted
Posted

Можно и в позитивном ключе помыслить - если у меня в выхлопе стоят 4х6П13С в УЛ-режиме со смещением в 40В, то каждой надо где-то 15 светодиодов в катод... Елка такая нормальная к Новому году выйдет. Можно конечно ещё матрицы от прожекторов попробовать, идей море

BAA Master

BAA

Posted
Posted

Извините, ошибся, там exp(Uак/phiT)-1
где, EXP(x) <=> e^x
phiT=KT/q, он же температурный потенциал,
где K - постоянная Больцмана, Т-абсолютная температура, q - зарад электрона.
Is - ток насыщения, нормирующий коэффициент
И собственно Ia - ток анода диода, Uak - прямое напряжение анод-катод диода.


Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

Ну не знаю, как по мне, если светодиод хороший, на нужный ток, то в широком диапазоне у него большая линейность. А напряжение практически не плывёт. Даже на 0,01В, проверено.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

А ещë можно с-диодом подсвечивать баллон лампы, лампы поставить для красоты и никуда не подключать, а внутрь запихать Dешку.

  • Like (+1) 1
  • Smile 1
Юрий собираю радиолампы. Contributor

Юрий собираю радиолампы.

Posted
Posted
2 часа назад, Katharina Richter сказал:

А уже будет слишком большое дифференциальное сопротивление суммарное..



Тогда уж мощные стабилитроны.

Д815.... 817 и прочие подобные.

В катодах использую только мощные светодиоды.

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

Катод в землю, светодиод в анод, а фотовольтаику в сетку, получается автосмещение с катодом в земле.


  • Like (+1) 2
Климентий Local

Климентий

Posted
Posted
17 часов назад, Сергей Б сказал:

О светодиодах в катоде известно уже лет 30 как.

Ну это не всем... Кто вчера родился, то сделал для себя открытие... 😁

BAA Master

BAA

Posted
Posted
10 hours ago, Katharina Richter said:

то в широком диапазоне у него большая линейность. А напряжение практически не плывёт. Даже на 0,01В, проверено.

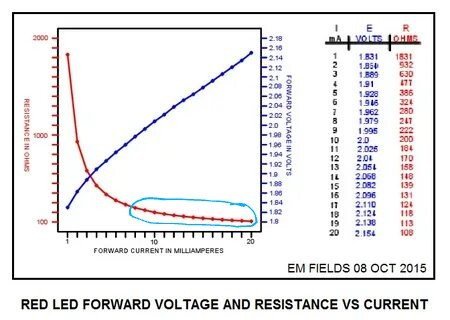

Вот поэтому и говорят, что учить можно сколько угодно, а научить нельзя (не я, Бернард Шоу). Всё что не так, как кажется со стороны, вызывает отторжение. Ниже картинка для начинающих.
Попробуйте найти не экспоненциальный участок. Как говорится: с линейностью вам показалось, а со стабильностью - повезло. И да, можно провести касательную  и говорить, что там - прямая линия и в этой точке оно работает.
light emitting diode
If you teach a man anything, he will never learn

  • Like (+1) 3
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

Что пытаетесь доказать? Очередной человек, который открыл, что не существует ничего идеального. Главное - это работает прекрасно, остальное вторично

i (1) (1).jpg

BAA Master

BAA

Posted
Posted
24 minutes ago, Katharina Richter said:

Что пытаетесь доказать? Очередной человек, который открыл, что не существует ничего идеального. Главное - это работает прекрасно, остальное вторично

Вам? Доказать? Не смешите мои тапки, как говорят в одном приморском городе.
Про открыть - это да, это по нашему... после вопросов что такое exp и Ia.

Сергей Б Local

Сергей Б

Posted
Posted

Есть ещё очень много ортодоксов, типа меня, для которых полупроводники в ламповых схемах неприемлемы, разве что выпрямитель для прямонакалов, если без них не обойтись.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Katharina Richter сказал:

это работает прекрасно, остальное вторично

Это похоже на лозунг артели "Напрасный труд".

Sergio Proficient

Sergio

Posted
Posted

Что может быть ужаснее звучания электрогитары? Но ведь слушаем. А тут небольшая нелинейность светодиода и столько шума.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, кому и кобыла - кобыла.:smile-11: Хочется насыпать всякой дряни в устройства - пожалуйста, никто не запрещает, как, впрочем, и слушать рок. Только не надо пытаться объявлять это чем-то замечательным.

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

А отчего не ставят источник тока на полевике?

Пробовал в усилителе LM317 источником тока, вполне годно играет. Схема упрощенная, в оригинале еще переключатель стоит - УЛ, пентод и триод. Вход прямо с ЦАПа, ATDAC-12 умеет 5,5В выдавать. Впоследствии напаял на вход DRV134 для универсальности. Ту схему с фотовольтаикой применил в усилителе SE на 6П14П, играет интересно.


Colonel Burrous Local

Colonel Burrous

Posted
Posted
1 час назад, Stan Marsh сказал:

как, впрочем, и слушать рок.

Рок- то чем Вам помешал? Я его слушаю, практически, со второго дня, моего появления на свет. А вот светодиоды из катодов-в помойку, лучше резистора, нет ничего.

Colonel Burrous Local

Colonel Burrous

Posted
Posted
1 минуту назад, Stan Marsh сказал:

Мне ничем, но я уже вырос из этой музыки.

Это коренная ошибка многих, считающих, что прослушав всем поднадоевшие композиции Пресли и Битлс, причём фрагментарно, знают всё в этой теме. Мне постоянно приходят винилы и сд из-за бугра с музыкантами, о которых я даже ничего и никогда не слышал, хотя я с пелёнок тусуюсь в этой музыке. Конечно, если у Вас нет тяги к данному типу произведений, то тогда думаю, Вы правы.
