Recommended Posts

Posted

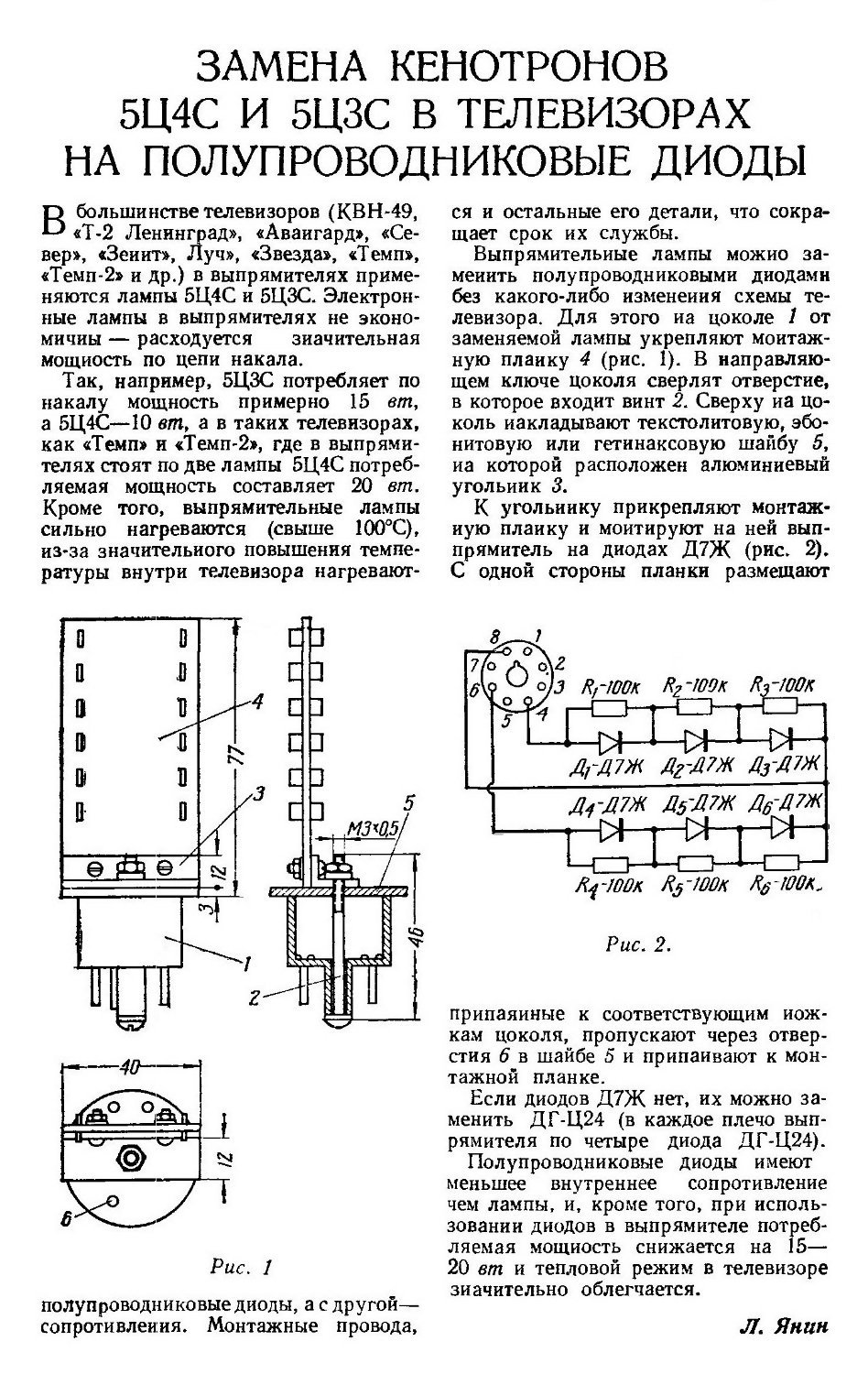

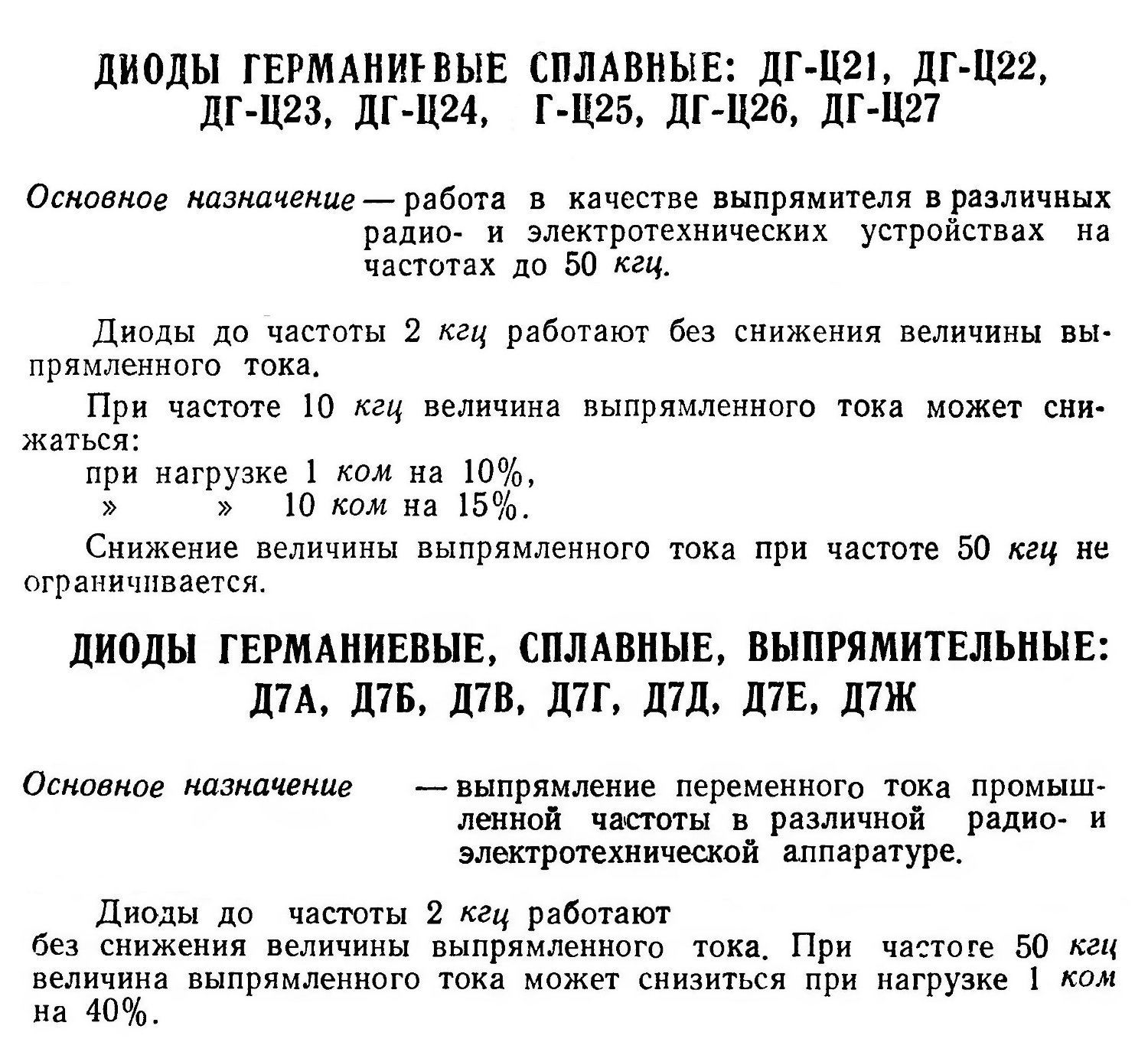

Именно так как написал Stan. Ну и смягчу обстановку, картинкой из "мурзилки" пусть и частота другая.


Хотя и у указанных диодов уже в звуком диапазоне происходит ограничение. Кремниевые же многим не интересны.




Posted
2 часа назад, Kroul сказал:

В нужную книжку вообще-то отсылал не я)). Ещё раз тогда,  одной фразой, как просили)). Ограничение в 400Гц для применения 5Ц3С в выпрямительных устройствах ввели не потому что при его работе на частотах выше, электроны «не добегут» до анода))). Это связано с ее конструктивными особенностями в первую очередь это допустимая мощность рассеиваемая анодом, а также возможные резонансы в конструкции… А в качестве разрядного диода 5Ц4М работать может, потому что время его работы за период мало(см. Фиг. 12 на стр. 18 той самой «нужной» книжки) и тепловой режим и прочее не нарушается, хотя, они сами при испытаниях, наверняка, поставили лампу 6Ц10П. Если хотите разобраться почему применение 5Ц3С в выпрямительных устройствах ограничено частотой 400Гц сравните её конструкцию с конструкцией демпферного диода 6Ц20П, у которого рабочая частота вроде бы  до 15кГц или мне нужно самому это сделать, чтобы меня не обвинили в отсылании в «нужное место»?))).

Так, а с частотой-то что ?

Posted
2 часа назад, Stan Marsh сказал:

Ограничение в 400Гц "ввели" потому, что это частота сети. Да и "ввели" еë в каком-то подмëтном листе.

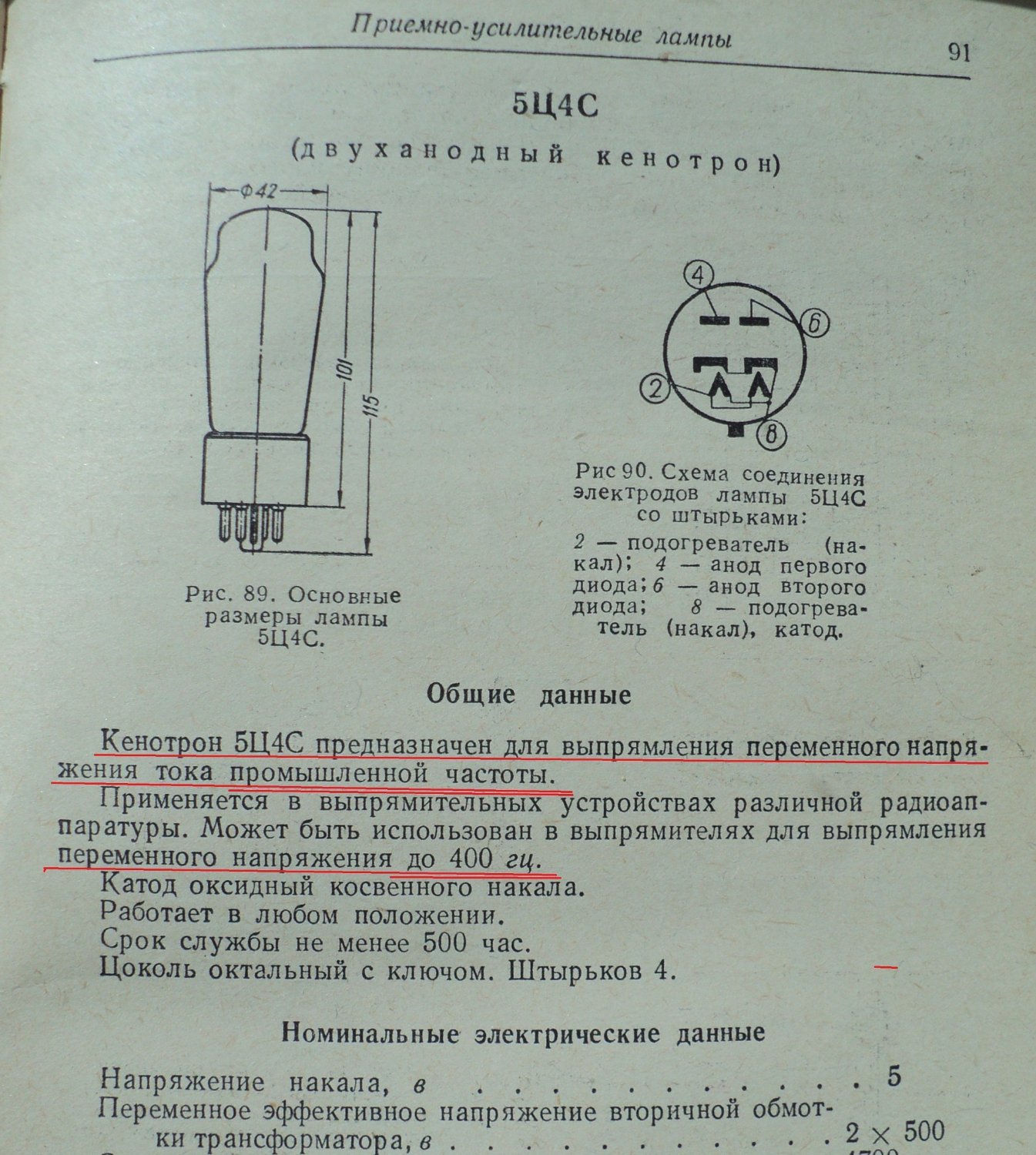

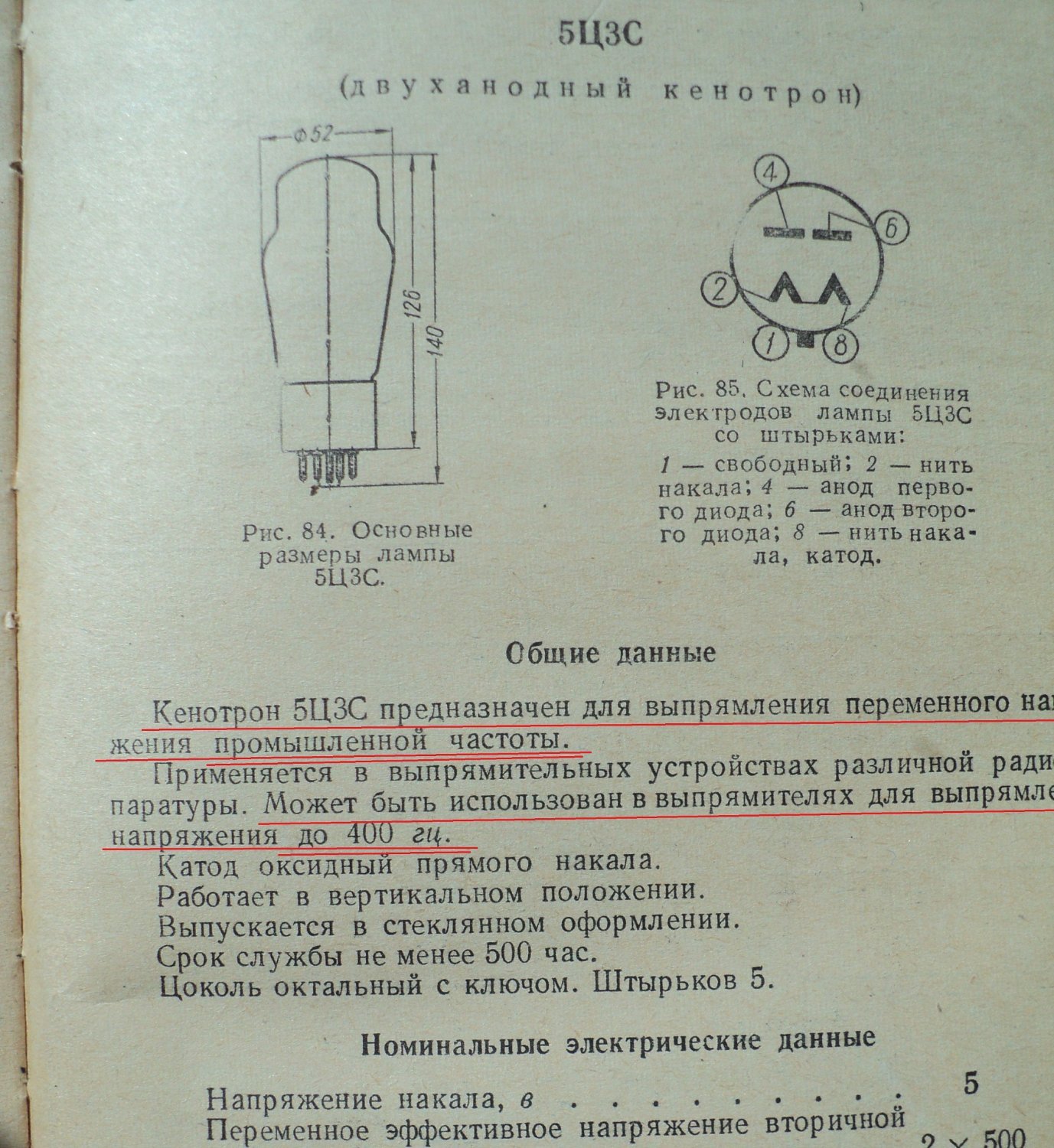

Справочник старенький открыл , сделал фото  ... :smile-33:



  • Like (+1) 2
Posted
43 минуты назад, Sergio сказал:

Так, а с частотой-то что ?

Вы так ничего и не поняли(. По-простому, кенотрон 5Ц3С может работать и на частотах выше 400Гц, но при этом гарантированный срок наработки в 500часов может снизится вплоть до нуля, и это все. Почему в справочниках перестали указывать допустимую частоту, видимо, потому что понимали, что никто в здравом уме не станет их использовать в других целях. А высших гармоник в сети в то время не было, а там где были использовали известные методы борьбы с ними.

Posted
1 минуту назад, Kroul сказал:

Вы так ничего и не поняли(. По простому, кенотрон 5Ц3С может работать и на частотах выше 400Гц, но при этом гарантированный срок наработки в 500часов может снизится вплоть до нуля, и это все. Почему в справочниках перестали указывать допустимую частоту, видимо, потому что понимали, что никто в здравом уме не станет их использовать в других целях. А высших гармоник в сети в то время не было, а там где были использовали известные методы борьбы с ними.

Да я про конкретную схему, исходя из назначения и класса D.

Posted
1 минуту назад, Sergio сказал:

Да я про конкретную схему, исходя из назначения и класса D.

Опять не понятно(. Посмотрите режим работы этой лампы. Не читаете, что я пишу?

Posted
22 минуты назад, Kroul сказал:

Опять не понятно(. Посмотрите режим работы этой лампы. Не читаете, что я пишу?

  То, что вы пишете, читать не имеет смысла, а вот вам следует прочитать стр. 10 из тов. Лабутина, тогда может быть и с частотой работы кенотронов в этой схеме разберёесь.

Posted
23 минуты назад, Kroul сказал:

Опять не понятно(. Посмотрите режим работы этой лампы. Не читаете, что я пишу?

Прочитайте стр.10 из тов.Лабутина, может поймёте про частоту.

Posted
12 минут назад, Sergio сказал:

Прочитайте стр.10 из тов.Лабутина, может поймёте про частоту.

Про частоту и так все понятно, диод открывается во втором такте, вернитесь к стр. 8, а потом к стр.18. Посмотрите какую часть времени он открыт. Аноды не успевают перегреться и тд. Неужели не понятно, что верхняя частота работы кенотрона определяется тем какую мощность рассеивает анод, резонансами конструкции…Хватит уже, вон изучайте паспорт, который скинул коллега немой.

Posted
19 минут назад, Sergio сказал:

  То, что вы пишете, читать не имеет смысла, …

Тогда я попрошу не писать мне больше ничего!

Posted

:smile-47:ИИ дает ответ:

Ламповые кенотроны способны выпрямлять переменный ток в очень широком диапазоне частот, от единиц герц до сотен мегагерц. Максимальная рабочая частота зависит от конструкции самого кенотрона, его размеров и материалов, а также от емкости и индуктивности паразитных элементов в цепи.

Факторы, влияющие на максимальную частоту:

  • Паразитные емкости и индуктивности:
    Внутри кенотрона и в монтаже присутствуют паразитные емкости между анодом и катодом, а также индуктивность анодного вывода, которые ограничивают работу на высоких частотах.
  • Размер и масса электродов:
    Чем меньше размеры и масса электродов, тем меньше паразитные емкости и индуктивности, что позволяет кенотрону работать на более высоких частотах.
  • Скорость движения электронов:
    На очень высоких частотах время пролета электронов становится сравнимым с периодом колебаний, что может привести к уменьшению эффективности выпрямления.
Типичные примеры применения:

  • Низкие частоты (50-60 Гц):
    Кенотроны широко используются в сетевых выпрямителях для питания усилителей низкой частоты, где требуются значительные токи.
  • Высокие частоты (до сотен МГц):
    Для работы с высокочастотными сигналами применяются специальные малогабаритные кенотроны, например, в радиовещании и телевидении, или же полупроводниковые диоды, которые имеют лучшие характеристики на таких частотах.
Posted

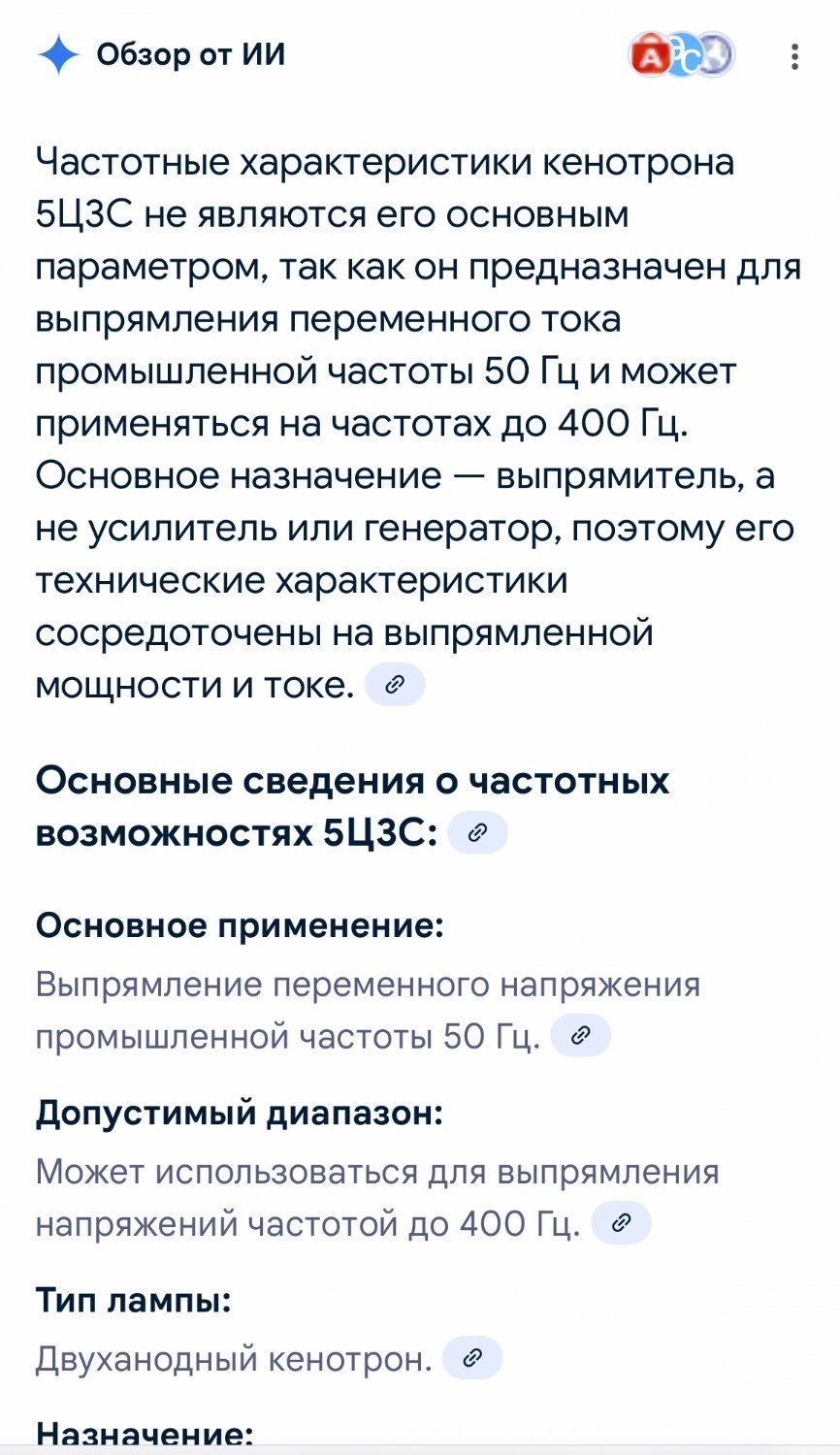

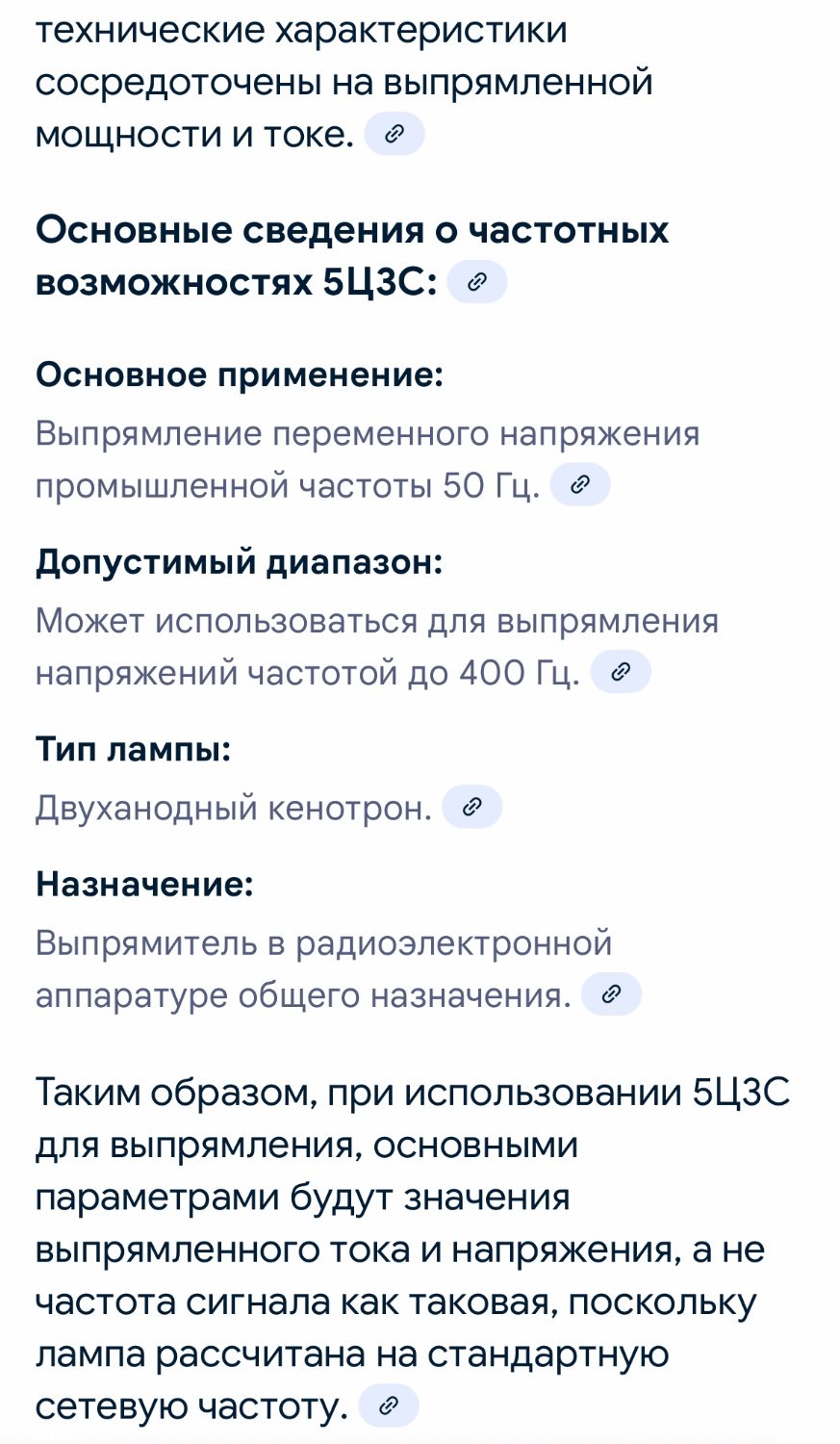

Так никто и не сомневается, что есть высокочастотные вакуумные диоды и кенотроны, например 6Д20П, 6Ц2П…. Речь ведь шла о 5Ц3С, вот что пишет ИИ, раз он тут такой авторитет:







Posted

ИИ дает информацию из интернета. А на счет 400 гц, так ведь какой осёл в то время предусматривал включать их не в стандартную сеть коими считались у нас 50 и 400 гц.

ИМХО звуковую частоту ширпотребовские кенотроны отрабатывают, но учетом первого фактора из предыдущего моего поста. Как говорила моя мама, всё хорошо, что в меру.

Posted

Вот и разобрались, что  кенотрон может работать на частотах до десятков, а то и  сотен килогерц в зависимости от прочих вводных. Осталось провести лабораторку.

  • Like (+1) 1
Posted
2 часа назад, Kroul сказал:

Вы так ничего и не поняли(. По-простому, кенотрон 5Ц3С может работать и на частотах выше 400Гц, но при этом гарантированный срок наработки в 500часов может снизится вплоть до нуля

Какое обоснование снижения срока работы кенотрона на вч?

Posted
В 29.08.2025 в 14:48, sova сказал:

Какое обоснование снижения срока работы кенотрона на вч?

5Ц4С нормально работают на 400 герц, в авиации широко применялись, в приемнике РПС стоял 5Ц4М, и не только в нем, за два года только один раз поменяли, и то из за обрыва накала.

  • 5 months later...
Posted

Гарантийный срок хранения это срок хранения , причем при определенных условиях, при котором завод гарантирует, что средняя долговечность лампы будет соответствовать паспортным данным. Не для каждой индивидуальной лампы, а в среднем для какой-то партии, скажем в 5000шт. Вы себе даже представить не можете какой статистикой по отказам радиоламп эти перестраховщики)) обладали и они прекрасно понимали, что некоторые даже рядовые лампы(а может и большинство) могли проработать по несколько десятков часов без отказно.

Posted
28 минут назад, Kroul сказал:

причем при определенных условиях,

Иногда лампы при работе  могут находится в оч. тяжелых условиях, взять хотя бы авиацию, самолеты мало того что находятся на стоянках круглый год, так еще и в полете они испытывают большие перепады давления и температуры. За последнее время наша авиация значительно постарела, повытаскивали из загашников старичков: АН-12, АН-24, АН26, ИЛ-18 наблюдаю постоянные пролеты этих самолетов.

Posted
9 минут назад, Юрий_Б сказал:

Иногда лампы при работе  могут находится в оч. тяжелых условиях, взять хотя бы авиацию, самолеты мало того что находятся на стоянках круглый год, так еще и в полете они испытывают большие перепады давления и температуры.

Могут и что? Речь идет о условиях хранения. Читайте внимательно о чем пишут. А для самолетов, АЭС и пр. выпускали лампы Е, ЕВ, ДР и прочие.

Posted
2 минуты назад, Kroul сказал:

Могут и что? Речь идет о условиях хранения.

А вы что думаете они хранятся в тепличных условиях, у меня матушка работала в запасном полку связи все машины стояли с РС  на открытом воздухе, лампы хранились в обычных не отапливаемых ангарах тысячами, и хранятся до сих пор.

Posted
В 29.08.2025 в 14:01, Kroul сказал:

Так никто и не сомневается, что есть высокочастотные вакуумные диоды и кенотроны, например 6Д20П, 6Ц2П…. Речь ведь шла о 5Ц3С, вот что пишет ИИ, раз он тут такой авторитет:







Идиотский ИИ еще и не такого напишет, да википедрия.

Posted
51 минуту назад, Юрий_Б сказал:

Идиотский ИИ еще и не такого напишет, да википедрия.

Идиотский ИИ ищет информацию из идиотских источников информации, написанной профессионалами)). Ничего нового не выдумывает, в отличии от разного рода любителей, которые не понимают что такое статистические данные и что такое вероятность отказа. Они могут храниться ещё сто лет в разных ангарах, потом проверьте партию из 1000шт. и посмотрите какой будет процент отказов ламп и будет-ли он 2-5% гарантированных заводом.

  • Like (+1) 1
Posted
1 час назад, Kroul сказал:

самолетов,

Не несите ахинею, в авиации применялась куча обычные радиолампы, 6К3.4, 6Ж3.4, 6А, 6П6, и тд, и тп, и кучу пальчиковых по крайней мере в АН-8, АН-12, ТУ-16 знаю не по наслышке так как обслуживал эти типы самолетов. В атомной да туда шли номерные лампы, у нас три завода такие лепили, ПУЛ, ТАНТАЛ,КОНТАКТ.

  • Like (+1) 1
