Выходной транс для 6с33с

Петрович

By Петрович
in Valve

 Share

Recommended Posts

Петрович Rookie

Петрович

Posted
Posted

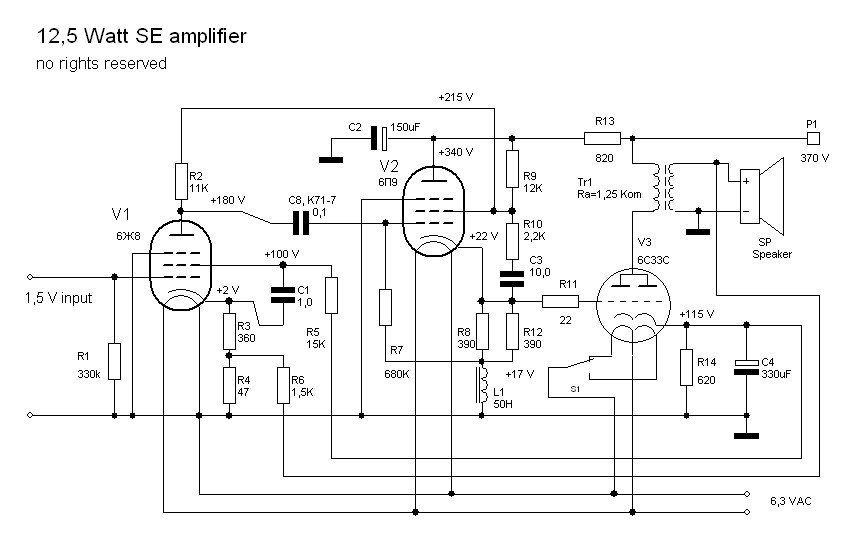

Здравствуйте господа знатоки лампового звука. Примите новичка? :smile-09:Короче недавно начал заниматься лампами, построил пару простеньких SE усилителя на 6ж8+6п3с и 6н8с+ 6п7с , в обе схемах били указаны намоточные  данные выходного трансформатора, то-есть железо, провод, число витков, взял да намотал. Вчера подарили новенькие   6с33с, поискал схемы в интернете выбор остановил на схему 6ж8+6п9+6с33с, но в схеме нет данные выходника, только  Ra=1,25ком, вот теперь вопрос, или просто научите пожалуйста - как  рассчитать транс по данному параметру? какой провод, сколько витков?  Схему прикрепил. Спасибо:smile-01:


Климентий Local

Климентий

Posted
Posted
1 час назад, Петрович сказал:

Здравствуйте господа знатоки лампового звука. Примите новичка? :smile-09:Короче недавно начал заниматься лампами, построил пару простеньких SE усилителя на 6ж8+6п3с и 6н8с+ 6п7с , в обе схемах били указаны намоточные  данные выходного трансформатора, то-есть железо, провод, число витков, взял да намотал. Вчера подарили новенькие   6с33с, поискал схемы в интернете выбор остановил на схему 6ж8+6п9+6с33с, но в схеме нет данные выходника, только  Ra=1,25ком, вот теперь вопрос, или просто научите пожалуйста - как  рассчитать транс по данному параметру? какой провод, сколько витков?  Схему прикрепил. Спасибо:smile-01:


Что-то сложную схему вы выбрали.... Есть схема Торреса... На 6э5п + 6с33с... Поищите... Она намного лучше этой...

Петрович Rookie

Петрович

Posted
  • Author
Posted
1 минуту назад, Климентий сказал:

Что-то сложную схему вы выбрали.... Есть схема Торреса... На 6э5п + 6с33с... Поищите... Она намного лучше этой...

Да, я выдел эту схему, но нету у меня 6э5п , спрашивал у знакомых про эту лампу, сказали в нашем регионе сложно его достать.

W_L Local

W_L

Posted
Posted

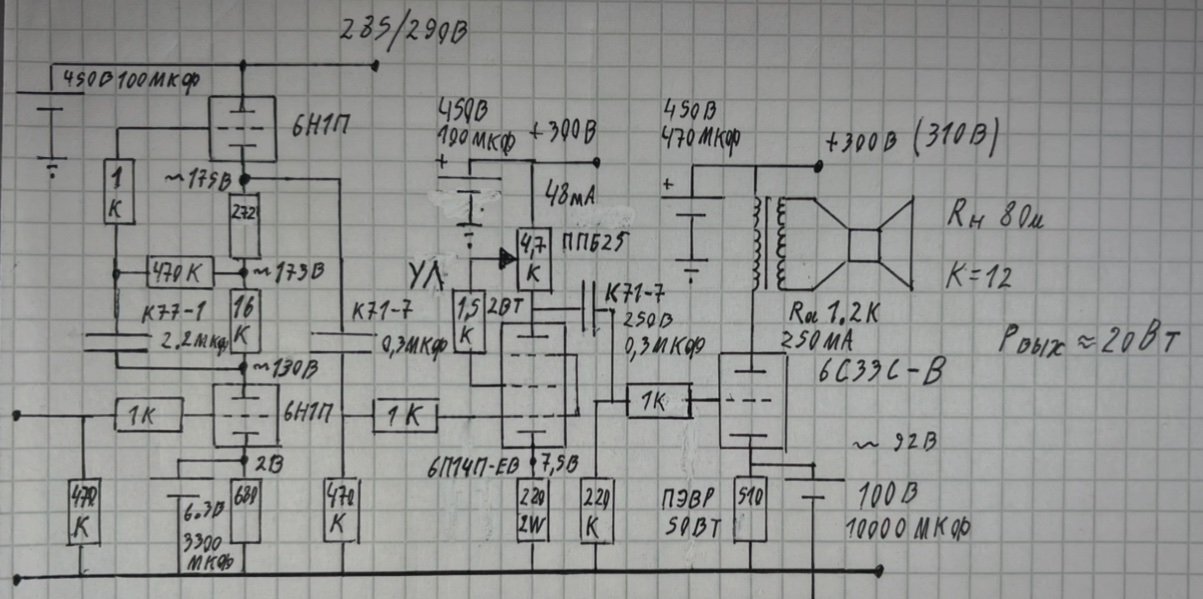

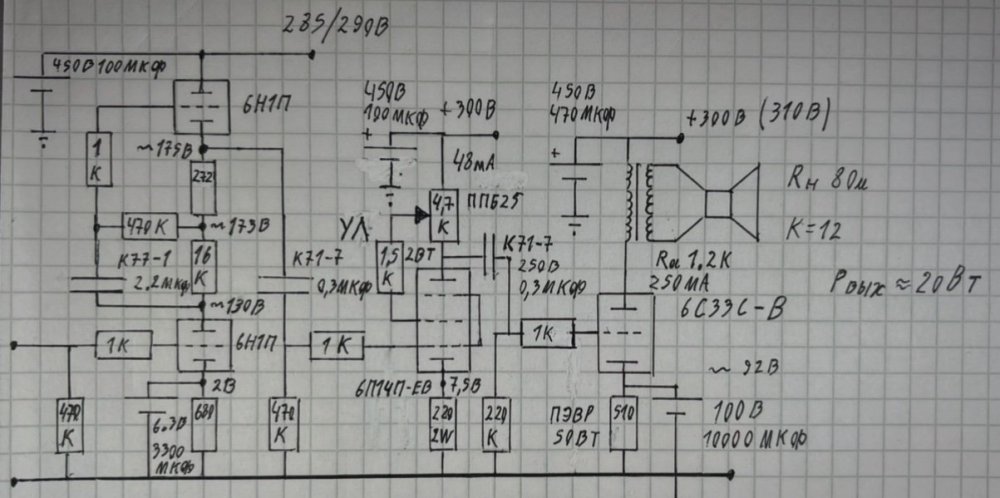

Попробуйте по моей схеме на 6Н1П+6П14П, до 20Вт можно снять на 8ом, при тхд менее 3%

  • Like (+1) 1
W_L Local

W_L

Posted
Posted
2 часа назад, Климентий сказал:

Что-то сложную схему вы выбрали.... Есть схема Торреса... На 6э5п + 6с33с... Поищите... Она намного лучше этой...

Тхд больше будут)

W_L Local

W_L

Posted
Posted

На канале «неизвестная физика» есть полный разбор всех схем, как на 6Э5П+6С33С, так и моего варианта на 6Н1П+6П14П+6С33С, советую ознакомиться, разобрано все до мелочей, с пояснениями по настройке каскадов, организации питания и итогового результата.

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
17 часов назад, Петрович сказал:

Здравствуйте господа знатоки лампового звука. Примите новичка? :smile-09:Короче недавно начал заниматься лампами, построил пару простеньких SE усилителя на 6ж8+6п3с и 6н8с+ 6п7с , в обе схемах били указаны намоточные  данные выходного трансформатора, то-есть железо, провод, число витков, взял да намотал. Вчера подарили новенькие   6с33с, поискал схемы в интернете выбор остановил на схему 6ж8+6п9+6с33с, но в схеме нет данные выходника, только  Ra=1,25ком, вот теперь вопрос, или просто научите пожалуйста - как  рассчитать транс по данному параметру? какой провод, сколько витков?  Схему прикрепил. Спасибо:smile-01:


Сам трансформатор для 6с33с -дело то не хитрое.

Но надо бы изначально определиться с нужным Ra .

Надо конечно проверить бы,по ВАХ,но ИМХО 1.25К  это как то уже лишак и 12.5Ватт на выходе не будет. Вам бы надо 600-1000ом смотреть нагрузку,  от этого и вести расчёт.

  • Like (+1) 1
W_L Local

W_L

Posted
Posted
3 минуты назад, Buran81 сказал:

Сам трансформатор для 6с33с -дело то не хитрое.

Но надо бы изначально определиться с нужным Ra .

Надо конечно проверить бы,по ВАХ,но ИМХО 1.25К  это как то уже лишак и 12.5Ватт на выходе не будет. Вам бы надо 600-1000ом смотреть нагрузку,  от этого и вести расчёт.

1.2К в реальности подходит идеально, меньше брать не стоит, больше можно, но не нужно….

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Только не факт, что трансформатор "по Шалину" удастся намотать, сам Шалин вряд ли смог бы. А так, 6С33С прекрасно качается лампой 6Ж4.

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
19 часов назад, W_L сказал:

1.2К в реальности подходит идеально, меньше брать не стоит, больше можно, но не нужно….

У этой лампы внутренее сопротивление 120ом... т.е  вы считаете что альфа 10 будет идеальной?

В реальности . с такой нагрузкой . будет 8ватт максимум без учнта КПД трансформатора.  При этом всем аппарат будет страшно горячим и достатлчно массивным.

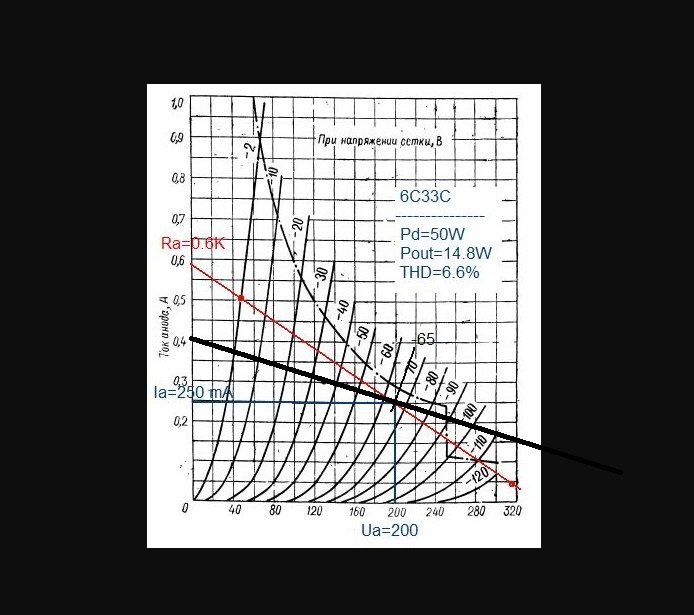

Нормальные люди обычно же для 6с33с выбирают Ra в два раза меньше.


W_L Local

W_L

Posted
Posted
2 часа назад, Buran81 сказал:

У этой лампы внутренее сопротивление 120ом... т.е  вы считаете что альфа 10 будет идеальной?

В реальности . с такой нагрузкой . будет 8ватт максимум без учнта КПД трансформатора.  При этом всем аппарат будет страшно горячим и достатлчно массивным.

Нормальные люди обычно же для 6с33с выбирают Ra в два раза меньше.

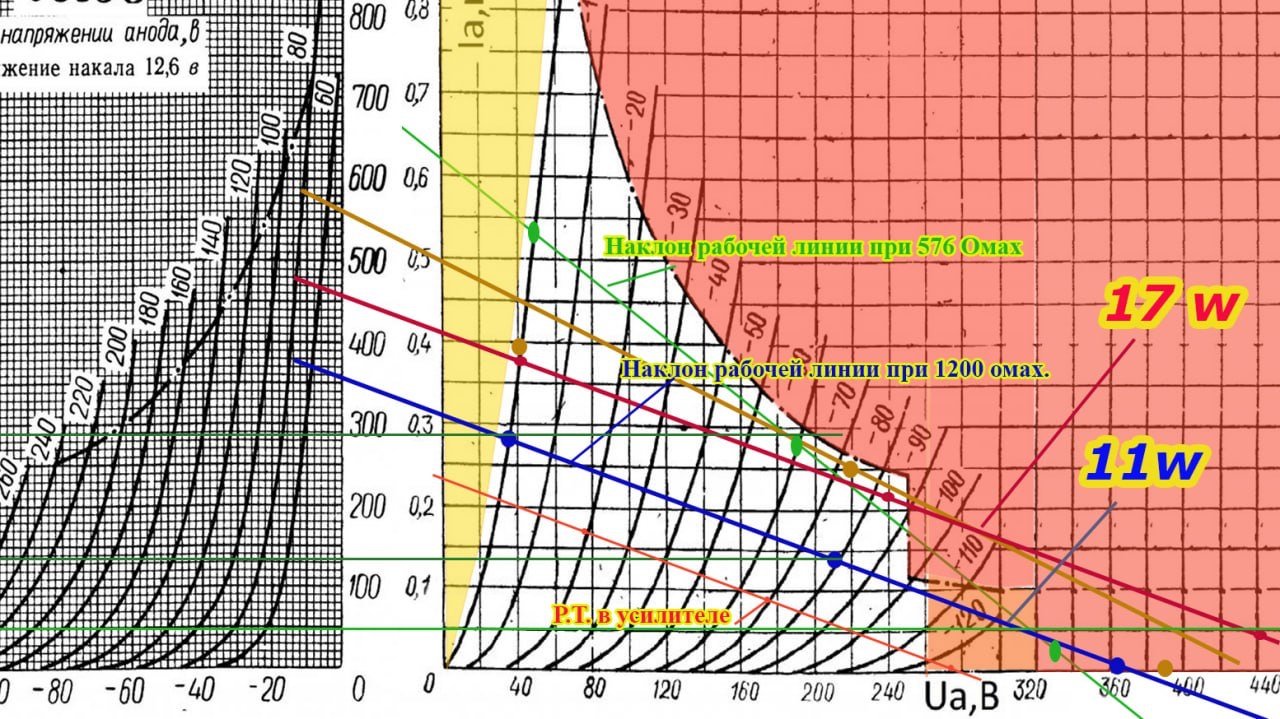

У меня все вышло вот так, на «отборных» лампах удалось выжать 22Вт на выходе, рт была сдвинута еще правее, в запрещенную область, по итогу снизил до 20Вт, уже порядка 8 месяцев усилитель работет, иногда и по 8/12 часов в день, полет нормальный, правда греется усил как печка….


  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, W_L сказал:

в запрещенную область

У режима А нет запрещëнной области, если в точке покоя лампа рассеивает не более Ра. доп, то всë в порядке.

Но перегревается она, конечно, весьма эпично:




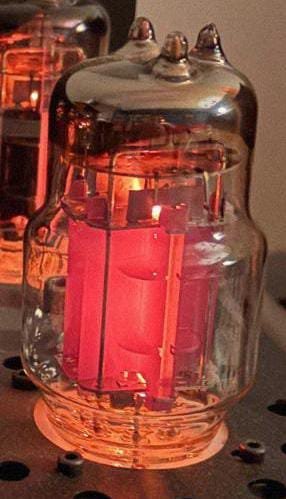

Сергей Б Local

Сергей Б

Posted
Posted

Не знаю что делают нормальные люди, я себя к ним не отношу.

Конечно можно намотать трансформатор по расчётам, и тешить себя мыслью, что это правильный трансформатор, и ВАХи правильные, то есть всё по цыкиновойшвилловским канонам, но как показала практика, он может незвучать, причём совсем. А так как он уже намотан, и получился таким, придётся слушать его, и ничего с этим не сделать.

Я давно мотаю трансформаторы с отводами, и количеством витков вдвое больше цыкиновойшвилловских и шалинских и остальных. Когда мотаешь на продажу, разумеется гораздо удобнее и легче намотать 2500 витков 0,35 проводом, чем 5000 - 0,2м, и везде вещать об абсолютной достаточности и прочем. Что это якобы лучше.

Повторюсь, я всегда мотаю первичку 5000 витков, с отводами от 3 и 4 тысяч, и у всех, всегда, переключатель стоит в положении 5000 витков. Звук просто вразы лучше чем с 3000, а тем более 2500.

Разумеется, люди, даже грамотные, не задумываются над искажениями, сколько их там, какие они, как передаётся меандр, и прочие тонкости. Они оценивают звук в целом, и им накласть на измерения.

Один наш форумчанин, как то изрёк гениальную фразу - Что бы понять что девушка красива, тебе достаточно на неё взглянуть, или ты будешь её рулеткой измерять. знак вопроса. Что то клавиатура знаки не печатает.

Для 6С33С я бы намотал 4 секции по 500 витков, и включай как хочешь, можно всё впараллель, можно всё последовательно, для лёгкой широкополосной акустики, можно смешанно, две запараллеленных секции последовательно. Звук будет не лучше и не хуже, просто будет другим, под разные жанры и под разные типы акустики.



  • Like (+1) 1
  • Thanks (+1) 1
W_L Local

W_L

Posted
Posted
39 минут назад, Stan Marsh сказал:

У режима А нет запрещëнной области, если в точке покоя лампа рассеивает не более Ра. доп, то всë в порядке.

Но перегревается она, конечно, весьма эпично:




У меня как раз если считать по мощности лампа ее не превышает, но в область «зубца» который есть на вах заходит

BAA Master

BAA

Posted
Posted
16 minutes ago, Сергей Б said:

Что это якобы лучше.

ОФФтопик
Лучше/хуже ни к ВАХ-ам, ни к апаратным измерениям ни к расчетам отношения не имеет.
Это типа нравится или нет. Главное другим "нравится" не засовывать...
P.S. У всякого свой вкус: кто любит дыню, а кто арбуз, а кто свиной хрящик (Народ)

Buran81 Local

Buran81

Posted
Posted
1 час назад, Сергей Б сказал:

Для 6С33С я бы намотал 4 секции по 500 витков, и включай как хочешь, можно всё впараллель, можно всё последовательно, для лёгкой широкополосной акустики, можно смешанно, две запараллеленных секции последовательно.



то https://newaudioportal.com/profile/2643-петрович/

Это очень низкоомная лампа, в ней надо бы 5 секций первички и 4 секции вторички. HiEnd Трансформатор для 15Ватт мощности при токе покоя 250мА, на ОСМ 0.25, будет выглядеть примерно так:

400*30/(0.64*20)=937.5

937.5/1600=0.586

0.000586*0.8/(0.000001256*0.25)=1492 Витка первички. Можно округлить до 2000, если очень сильно чешуться руки ))).

Дальше можно посчитать каким проводом  размотать  обмотки и какое акт.сопротивление выйдет. Делов на 10минут.

П.С

И да.. все 4 секции вторички должны работать паралельно. Так лучше  получатся ЧХ трансформатора

  • Like (+1) 2
