Recommended Posts

Posted

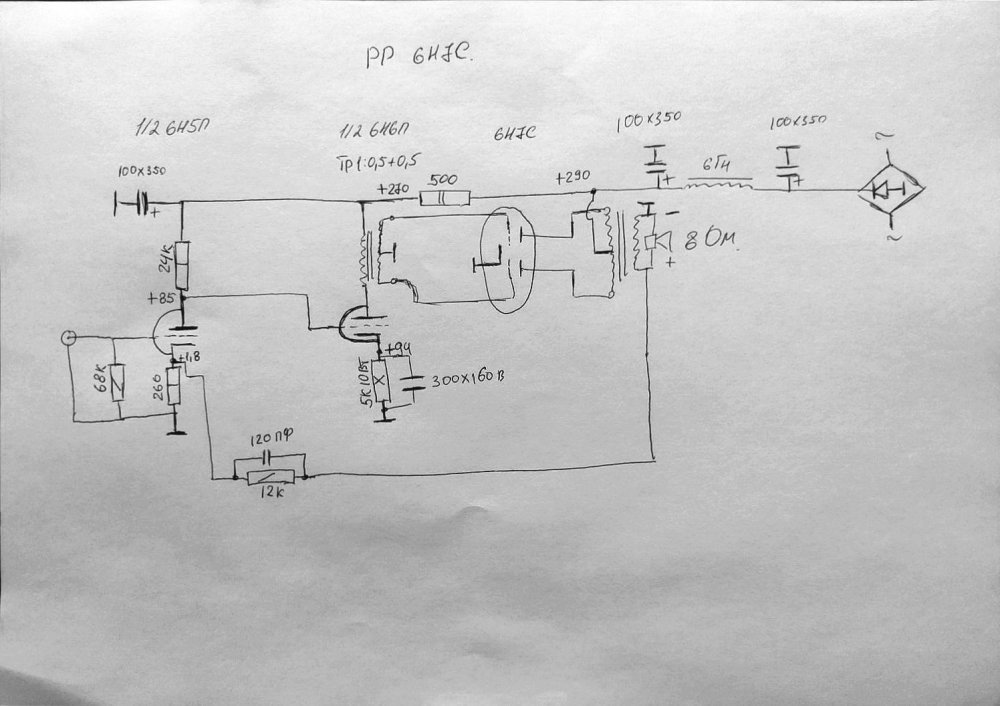

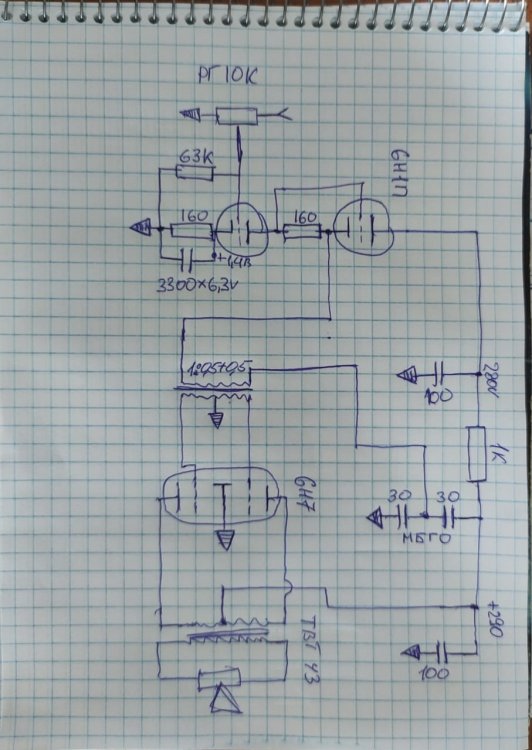

Коллеги, подскажите что может быть: усилитель заваливает вч с 12 КГц , что может быть причиной?

На сетки семёрки приходит до 35000 по -3дб

А вот на анодах семёрки уже завал.

Выходники на твт43

Мкт на м6 1:0.5+0.5


Posted
1 час назад, Виталий1982 сказал:

Коллеги, подскажите что может быть: усилитель заваливает вч с 12 КГц , что может быть причиной?

На сетки семёрки приходит до 35000 по -3дб

А вот на анодах семёрки уже завал.

Выходники на твт43

Мкт на м6 1:0.5+0.5


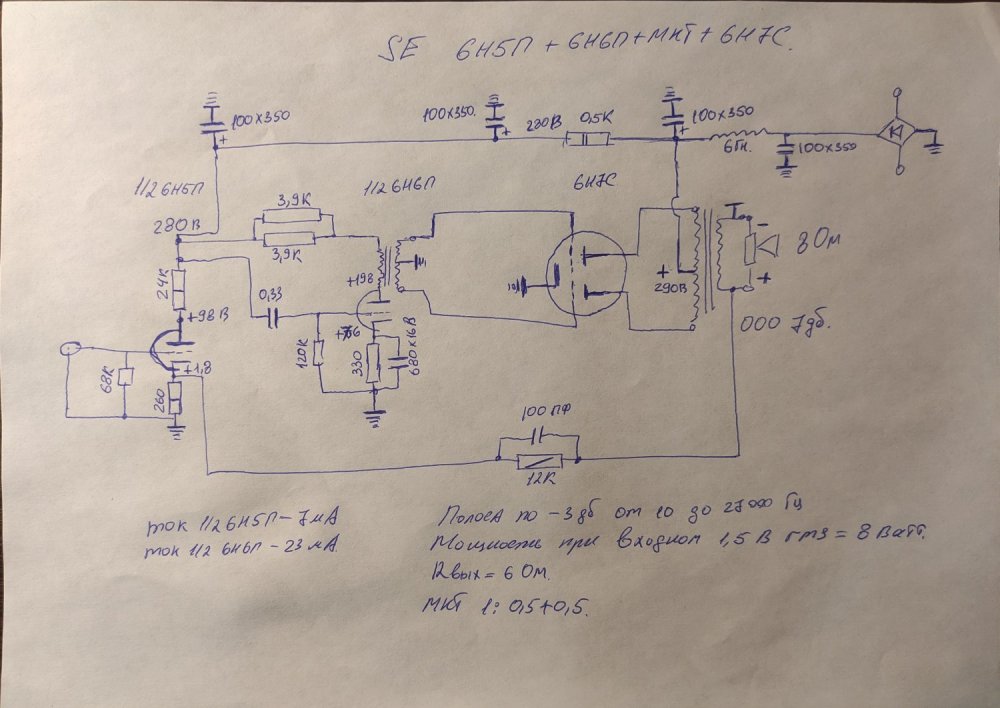

В данную схему я бы добавил антизвонные резисторы между сеткой 6Н7С и межкаскадом, а так же балластные резисторы где-то на 3/5ом между анодом и твз

Posted
1 час назад, Виталий1982 сказал:

Коллеги, подскажите что может быть: усилитель заваливает вч с 12 КГц , что может быть причиной?

На сетки семёрки приходит до 35000 по -3дб

А вот на анодах семёрки уже завал.

Выходники на твт43

Мкт на м6 1:0.5+0.5


Так же проверил бы поведение 6Н7С, отключив один из анодов и посмотрев за поведением по частоте, то же самое с другим из триодов 6Н7С

Posted

Вероятно, можно было бы взять генератор, создать имитацию выходного каскада, подключив всю первичку выходного транса через 10-15 кОм, и на реальной нагрузке посмотреть АЧХ, дабы оценить... Если валит, можно попробовать подобрать цобеля параллельно первичке - кондер и крутильный (на время настройки) резистор, конечно делать это по-прежнему с подобием реальной нагрузки во вторичке и имитацией ламп в первичке: сопротивление ламп далеко не нулевое, резонансный подъем может прокатить. Кондер подобрать, чтобы утащить резонанс первички килогерц на 16, резистором попытаться этот подъем успокоить, дотянув АЧХ поближе к 0 дб. Допускаю, что есть шанс вытащить эти самые килогерц 16 близко к "полке", а то и повыше. Настроить "в общих чертях", потом попытаться доточить мелочи уже в реальном каскаде.

Posted

А не лучше подать сигнал на реальный выходной каскад, а уже затем сде

10 минут назад, Евлампий 2 сказал:

пардон. Кондер и резистор - конечно, последовательно.

А может подать сигнал на реальный ВК, а уже потом сделать как вы (правильно) советуете?

Posted
7 часов назад, Евлампий 2 сказал:

Вероятно, можно было бы взять генератор, создать имитацию выходного каскада, подключив всю первичку выходного транса через 10-15 кОм, и на реальной нагрузке посмотреть АЧХ, дабы оценить... Если валит, можно попробовать подобрать цобеля параллельно первичке - кондер и крутильный (на время настройки) резистор, конечно делать это по-прежнему с подобием реальной нагрузки во вторичке и имитацией ламп в первичке: сопротивление ламп далеко не нулевое, резонансный подъем может прокатить. Кондер подобрать, чтобы утащить резонанс первички килогерц на 16, резистором попытаться этот подъем успокоить, дотянув АЧХ поближе к 0 дб. Допускаю, что есть шанс вытащить эти самые килогерц 16 близко к "полке", а то и повыше. Настроить "в общих чертях", потом попытаться доточить мелочи уже в реальном каскаде.

Примерные ёмкость и сопротивление переменика?

Posted
7 часов назад, Xрюн222 сказал:

Нет ли спада на Ri x Ctr.

Тоже удивлялся, когда ГУ29 нагрузил на вых тр-р от У100 4.2

Posted

Можно попробовать перекоммутировать выходник на другой Ктр (и соответственно Ra), а также добавить резисторы килоом по 10 параллельно вторичкам МКТ, чтобы пригрузить входной каскад.

Posted
8 часов назад, Xрюн222 сказал:

Возможно, измерение емкости первички выходного тр-ра подскажет, в чем дело. Нет ли спада на Ri x Ctr.

Ёмкость первички выходника 34,8 нФ

Posted
13 минут назад, Den101 сказал:

Можно попробовать перекоммутировать выходник на другой Ктр (и соответственно Ra), а также добавить резисторы килоом по 10 параллельно вторичкам МКТ, чтобы пригрузить входной каскад.

Не помогло

Posted
22 минуты назад, Виталий1982 сказал:

Можно ли цобеоем вытащить частоту?

Если резонанс есть есть - можно попробовать

если есть осциллограф - загнвть прямоугольник и посмотреть форму

если при перепаде сигнала  наблюдаются колебания

на картинке меандр 20кГц






Posted
21 минуту назад, Виталий1982 сказал:

В общем подключил выходник напрямую к генератору через 10К. Тот же завал с 12 К.

Можно ли цобеоем вытащить частоту?

Хотя вру спад до двух клеток на 20.5 Кгц

Posted

Пробуем ткнуть любой конденсатор параллельно первичке (для наглядности даже отключив нагрузку). Скажем, 0.1 мкф. Смотрим генератором-осциллографом, на какой частоте "пупок" АЧХ. Вспоминая, что частота резонанса контура обратно пропорциональна корню из номинала кондера, подбираем трансу резонанс, скажем, килогерцах на 12...14.

Подключаем нагрузку, смотрим. Если величина резонансного пупка провалилась ниже желаемого уровня и подтянуть ВЧ не удается, то откладываем транс до другой элементной базы. Если наши 12 ...14 кгц вышли на уровне или даже больше нужного, можем чуть уменьшить кондер, утащив АЧХ в сторону ВЧ, и "размазать" резонанс, введя последовательный резистор. Ну, несколько килоом крутилку, там будет понятно. На этой фазе уже - да - удобнее настраивать по меандру: крутим резистор, подгоняем кондер, стараясь избавиться от звона и добиться оптимальных фронтов. Минут за 20, думаю, всё станет понятно, и если обошлось, уже понятно, как настроить "на тонкую" уже в реальной схеме.

  • Like (+1) 1
Posted
4 минуты назад, Виталий1982 сказал:

Какая то ерунда, конденсатор параллельно анодам 6н7с 0.1 мкФ. Спад начинается с 125 гц

Попробуйте за место твз поставить резистор на номинал приведенного Ra, как я понимаю, это примерно 5ком, мощностью не менее 5Вт, второй анод 6Н7С так же стоит отключить, либо поставить аналогичный резистор, что и в первом триоде 6Н7С, и посмотреть за поведением лампы, касательно частоты на аноде, к слову начать стоит подключив только 1 триод, потом добавив 2 триод

Posted

Да и есть вопрос, касательно самой 6Н7С и схожести ее половинок по параметрам, тк при разных токах анода сердечник твз может уйти в насыщение, из-за отсутствия не магнитного зазора, со всеми вытекающими
