Recommended Posts

Posted

Кто делал и работает ли? В реальной жизни.
Собственно увидел в корректоре от достаточно известного человека и возник вопрос, выше. Имплементация разная. Просветите, кто пользовался/делал.


Posted

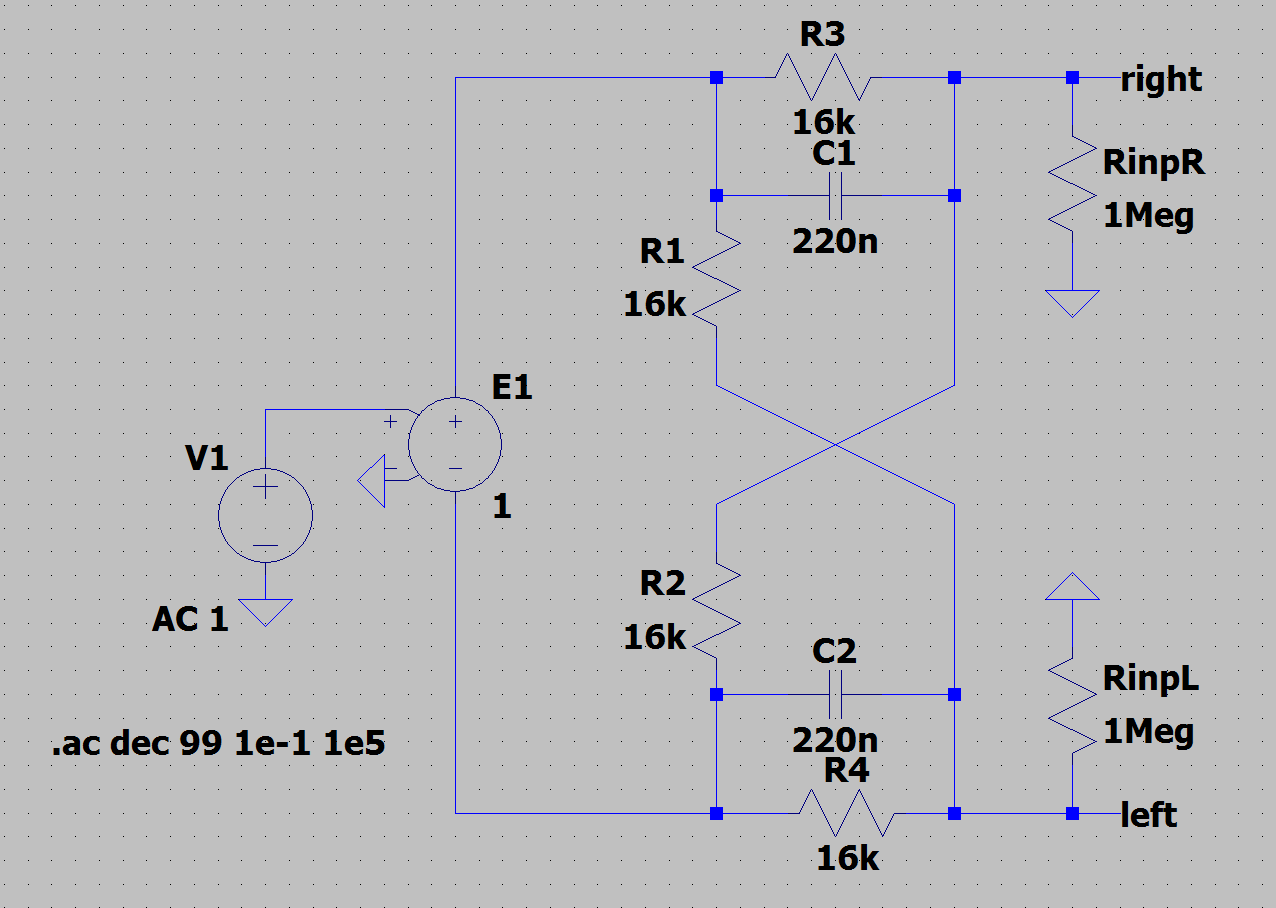

Такой?

Я собираюсь встроить это в корректор УКУ "Корвет УП-078С".

Судя по LTspice, действительно полезная доработка, так как на НЧ грамзапись делается моносигналом, который не будет подавлен этим фильтром. А все помехи (от привода ЭПУ и обратная акустическая связь со стороны АС) подавятся.

Posted

Это подавитель НЧ-сигналов, возникающих при вертикальных колебаниях иглы.

Причиной таких колебаний, в частности, могут быть:

  • коробление грампластинки
  • "рокот" двигателя ЭПУ

Сигналы, соответсвующие горизонтальным колебаниям иглы, передаются без изменений. В этом главное отличие этого фильтра от "обычных" ФВЧ, которые вместе с помехами подавляют и полезный - музыкальный - сигнал.

Posted
8 hours ago, catBot said:

Такой?

Вопрос, а как эта, так сказать синфазная составляющая, вычитается? Или таки она по разным каналам с разной полярностью наводится?
Я то видел такое, каковое потом вычитается из основного канала:

Posted

Спасибо за ссылки!

Изучаю всю историю вопроса.

  1. Wireless World 1979 №9
  2. Radio-Electronics 1981 №11, vol.52, p.p. 47~51
  3. Радио 1981 №5-6, стр. 77
  4. Радио 1985 №1, стр. 27, стр.28.

Мне кажется полезным совмещение warp-фильтра с RIAA-корректором, такое, что ИНЧ-помехи не усиливались бы и не могли стать причиной перегрузок/искажений.

Posted

   Помню, делал из радио 85/1  в том же году. Работал очень эффектно, крутишь ручку и панорама разъезжается.:smile-59:

  • Cool (+1) 1
Posted

Докладываю, из-за фазовых искажений полностью не компенсируется, остается наверное - 20...30 dB от исходного. Чем выше частота, тес естественно сильнее искажения.
Нашел еще один, теперь уже Derumbler. 4-го порядка, на DIYAUDIO. Кому интересно, найдет.
Привожу PDF, похож на битый (шрифты слетели). Но прсто так сводить фильтры, аналоговые, да 4-го порядка наверное не выйдет, разве что в цифре, оно нам надо?
https://www.diyaudio.com/community/threads/the-ultimate-rumble-filter-far-more-effective-than-just-a-high-pass-filter.218801/
Phono Derumbler PDF (1).pdf

  • 3 weeks later...
Posted

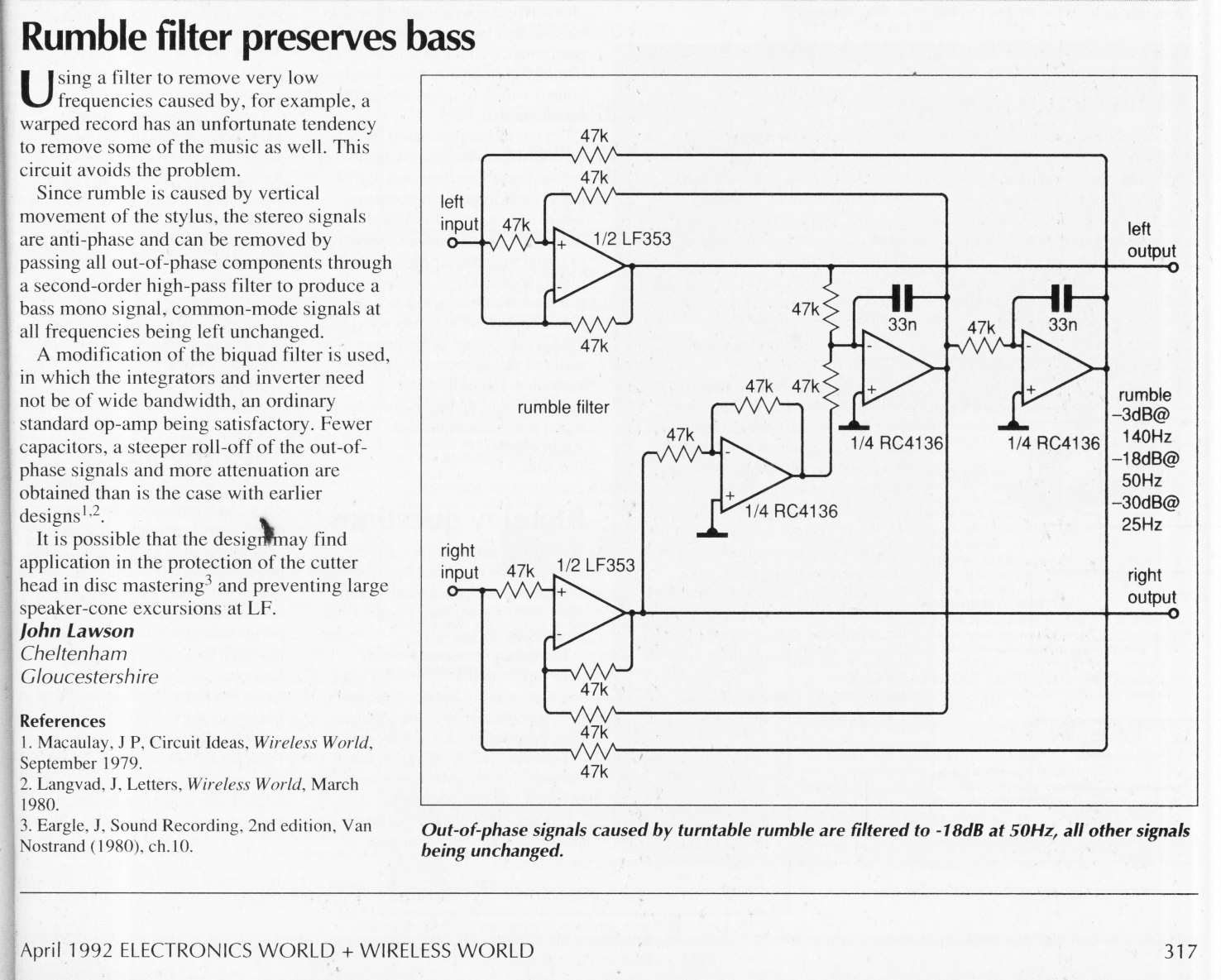

Нашёл у Douglas'а Self'а гораздо более толковую схему (страница 317 из журнала Electronics World + Wireless World 1992 №4).

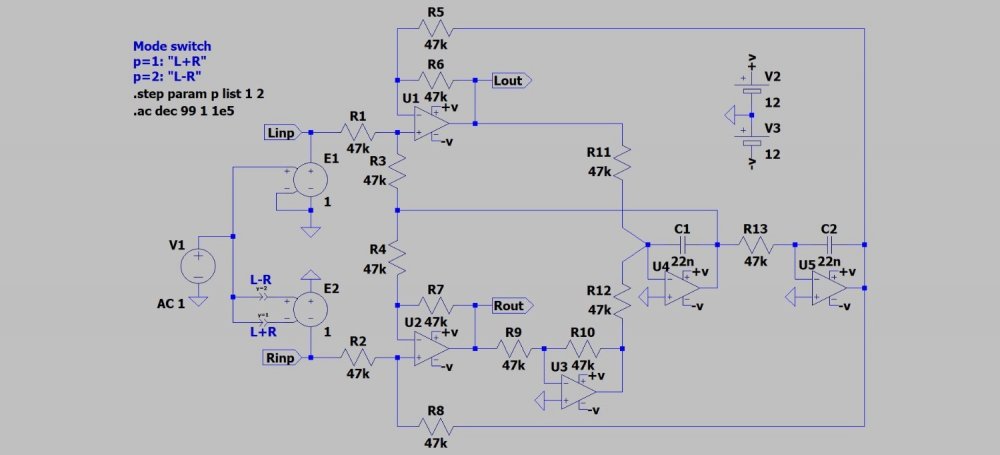

Исправил две имеющиеся в журнальной схеме ошибки, правильная схема выглядит так:

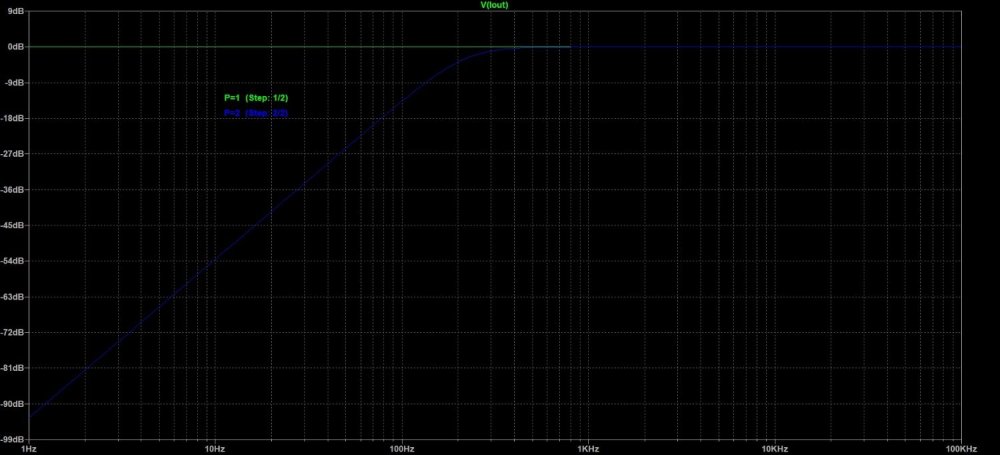

А вот так она работает, зелёная эпюра - полезный синал, синяя - подавление ИНЧ-помехи:


LTspice-модель подгружу завтра...

  • Like (+1) 2
Posted

Вот модель фильтра.

ew+ww_1992-04_p317.zip

Оценить его предполагаемый вклад в снижение помех можно включив режим "МОНО" в усилителе, пока игла движется по вводной канавке.

  • Like (+1) 1
