23 минуты назад, alex17 сказал:

Че-то и расчет получается при нижней частоте 10Гц первичка 4140 для триода, а для пентода так вообще 9000.

Менил я прибором, который вроде не врет. Сейчас не проверял, но до этого были индуктивности с надписями, так вот показывал правильно.


Транс посчитал для РР, но железа много и буду делать и с зазором.

Трансы РР с зазорами НЕ делаются.

  • Hmm... (-1) 1
Posted
Только что, Buran81 сказал:

Как пример двухтактные выходники для триодов.



О, хороший пример, точно. К моему предыдущему вопросу в самый раз. :smile-29:

Posted
9 минут назад, Buran81 сказал:

Трансы РР с зазорами НЕ делаются.



9 минут назад, alex17 сказал:

С зазором не для РР

Двойка.

  • Hmm... (-1) 1
Posted
9 минут назад, Buran81 сказал:

Трансы РР с зазорами НЕ делаются.

Помнится, читал:

Спойлер

S.P. № 5, о пионерских работах Партриджа по искажениям в выходных трансформаторах. Вкратце напомню смысл первой части: д-р Партридж в конце 30-х был захвачен идеей выходного трансформатора (ОТ-Output transformer) для РР (push-pull) с воздушным зазором. Этот зазор уменьшал индуктивность первички, оттого габариты сердечника были существенно больше. Трансформатор его разработки для 10-ваттного двухтактника Уильямсона*, с КТ-66 на выходе, включенных триодами, весил 14 фунтов при Ш-железе и 10 фунтов при стержневой конструкции сердечника.

Он показал, что искажения, вносимые ОТ максимальны на низких частотах и даже пытался ввести индексы для трансформаторов, путем измерения индуктивности на сетевой частоте, удобных при расчете для получения возможно большей мощности.** Им был поставлен вопрос об измерении искажений формы сигнала на частотах гораздо ниже общепринятых, где АЧХ линейна, так как продукты нечетного порядка буквально топили сигналы основного тона в области низких частот.

Меня привлекла та часть его работ, в которой сказано: "... вместо того, чтобы иметь индуктивность, в громадной степени изменяющуюся от приложенного сигнала, умнее будет, чтобы в трансформаторе с зазором (хотя и большем по размерам) эта индуктивность оставалась бы без существенных изменений." После этого он посчитал, что таким образом обеспечив сравнительно низкие искажения в ОТ, следует поближе рассмотреть схему выходного каскада. По его теории выходило, что внутреннее сопротивление выходной лампы (или ламп) главным образом влияет на искажения по напряжению на выходе трансформатора. Так что триоды с Rj порядка 1 кОм выглядят предпочтительнее пентодов, внутреннее сопротивление которых порядка 10 кОм.

Неактуально? Ошибался доктор?

  • Like (+1) 1
  • Thanks (+1) 3
  • Smile 1
  • Smile 1
Posted
2 минуты назад, Ollleg сказал:

чтобы в трансформаторе с зазором (хотя и большем по размерам) эта индуктивность оставалась бы без существенных изменений

Кстати, это и хотел сказать о насчитанной инд. 87Гн. Лучше меньше, да лучше (В.И.Ленин).

Posted
5 часов назад, Карта сказал:

надо 3000, а я - тупая редиска

Не повезло, надо искать тех, кто на слух чует. А 2800 есть 3000 с точностью лучше 10%:smile-03:

3 часа назад, Ollleg сказал:

Неактуально? Ошибался доктор?

А вот это занимательный вопрос. Дело, Михаил поправит, скорее в подмагничивании такового трансформатора. Отчего запросто от индукции ничего не остается. А тут и начальные токи не равны и сигнальные вольт-секунды.
Если однотакт работает на сердечнике с зазором и индуктивность намагничивания не мешает, то здесь она будет на порядок, а то и два больше. И, в зоне наибольшей слышимости, от 300...400 до 5000...7000 никак не релевантна.
А вот насыщение, одностороннее, только глухой не услышит.

Posted
2 часа назад, BAA сказал:

Не повезло, надо искать тех, кто на слух чует. А 2800 есть 3000 с точностью лучше 10%

Имею странное чувство, что они знают только число 3000, для всех случаев, как та секретарша, всего два слова, "класс" и "ми..т".

Posted
1 час назад, Карта сказал:

как та секретарша, всего два слова

Лично видел: раньше на машинке статьи печатали с рукописи. Вместо триггера догадайтесь сами что было.

Posted
8 часов назад, Ollleg сказал:

Неактуально

Неактуально.

Ребята , это уже 100500 раз  обсуждалось на разных форумах и много лет.   И опять и снова. Закалдованный круг какой то.


Posted
5 часов назад, Карта сказал:

Галимотня. Конкретно - теоретизирование ради хайпа, как сейчас говорят.

В чем галимотня?

Posted

Положите глаз хоть на час на

"Теория полного факторного эксперимента".

Там ответ.

Если короче - транс это система нелинейных уравнений с динамическими эмпирическими коэффициентами.

В статейке - просто про Любовь (имел место эго-посыл).

Еще короче:

- Конкретней давай! (с) Задорнов, лекция о сексе в деревенском клубе.

Posted
2 часа назад, Buran81 сказал:

Неактуально.

Ребята , это уже 100500 раз  обсуждалось на разных форумах и много лет

Намного было бы интересней прочитать отзывы тех, кто лоб в лоб сравнивал оба варианта на одинаковом железе и на одном и том же аппарате, делал замеры при реально стоящих ТР в таком усилителе и описывал, что в итоге слышит его ух и ух других.:er:

Ещё лучше - не на одном усилителе, а с разными лампами и схемными решениями.

Posted
13 минут назад, Ollleg сказал:

оба варианта на одинаковом железе

На одинаковом вряд ли актуально. Для получения сопоставимой полосы по НЧ, с зазором сердечник всё же поболе бы.

  • Smile 2
Posted
22 минуты назад, Кружка сказал:

На одинаковом вряд ли актуально. Для получения сопоставимой полосы по НЧ, с зазором сердечник всё же поболе бы.

Эт я погорячился.....

Posted
5 часов назад, Ollleg сказал:

Намного было бы интересней прочитать отзывы тех, кто лоб в лоб сравнивал оба варианта на одинаковом железе и на одном и том же аппарате, делал замеры при реально стоящих ТР в таком усилителе и описывал, что в итоге слышит его ух и ух других.:er:

Ещё лучше - не на одном усилителе, а с разными лампами и схемными решениями.

Понимаете аналогию ,что для того что бы  знать что Земля круглая,не обязательно отправлять в космос каждого школьника. Достаточно это обяснить  детям через учебник.   Цыкин все обяснил еще в книге 50х ,что с вводам зазора в РР  вы обрушаете значение индуктивности, что приводит к дополнительным Частотным искажениям и пользы никакой не несет,а только вредит . Поэтому введение зазора в РР трансформаторах НЕ применяется . Что мы и наблюдаем и в Тангах,Сансуях,Макинтошах и прочих.

П.С

Применеие зазора в РР может быть в какой то мере и оправданно только косорукостью "конструктора" ,не понимающим  и не способным подбирать лампы и транзисторв в ПАРЫ,. Ну т.е отсутствием ,от слова-СОВСЕМ, КУЛЬТУРЫ ПРОИЗВОДСТВА. Да и вообще не способного заметить отсутствие лампы в плече.



Posted
11 минут назад, Buran81 сказал:

Понимаете аналогию ,что для того что бы  знать что Земля круглая,не обязательно отправлять в космос каждого школьника. Достаточно это обяснить  детям через учебник.

А то что она плоская а вас до сих пор со школьной скамьи водят за нос, ничего?

Спойлер





Posted
1 час назад, Buran81 сказал:

Понимаете аналогию ,что для того что бы  знать что Земля круглая,не обязательно отправлять в космос каждого школьника. Достаточно это обяснить  детям через учебник.   Цыкин все обяснил еще в книге 50х

Может и этот отрывок  из мануала как-то прокомментируете для необразованного ?

То, что хорошая частотная характеристика является фундаментальным требованием к выходному трансформатору и что это достигается за счет достаточной первичной индуктивности
в сочетании с низкой индуктивностью рассеяния, - это факты, которые в целом
были подчеркнуты в популярной прессе. Реакция на уровень является лишь одной из важнейших среди
многих, и сама по себе она не дает представления о точности воспроизведения, которая может
быть ожидаемой.

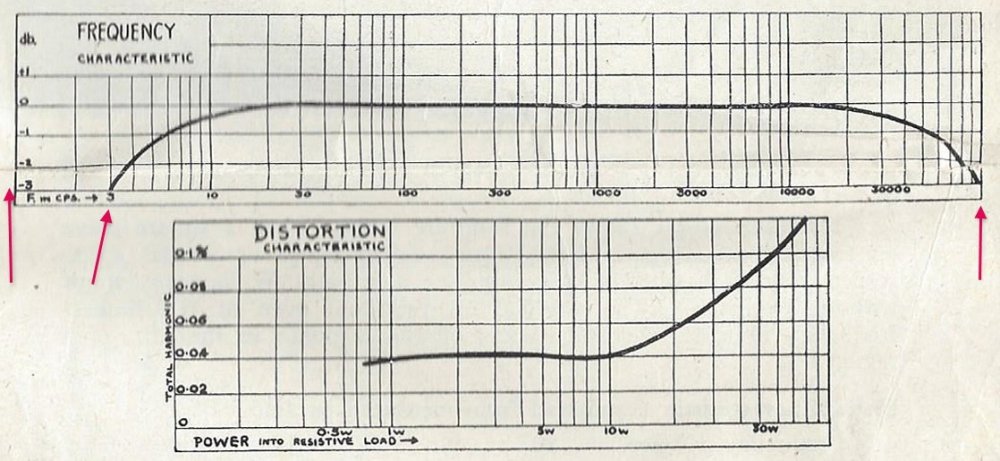

Рис. 11. Типичная кривая отклика преобразователя выходных данных Partridge.

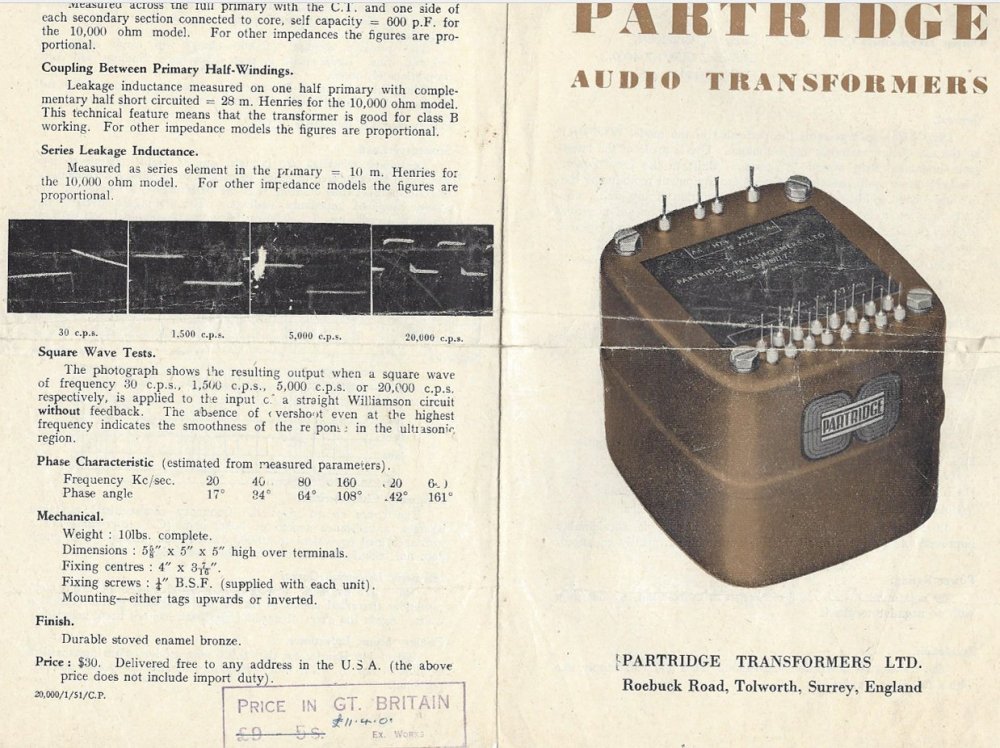

Высокая точность воспроизведения: - Вероятно, самыми известными высокоточными выходными преобразователями и наиболее широко используемыми в профессиональных кругах являются преобразователи, произведенные
господином Н. Партриджем, чьи аудиокомпоненты пользуются широкой репутацией как на континенте, так и в нашей стране. К автору часто
обращались с просьбой объяснить, почему качество звука, получаемое с помощью компонента Partridge, настолько определенно превосходит качество звука, получаемое при использовании некоторых других хорошо
известных трансформаторов, несмотря на то, что.....


PartridgePAManual.pdf



https://www.dalmura.com.au/static/PartridgePAManual.pdf



п.с. Кто не знает английского - онлайн переводчик вам в руки.....:er:

копируем текст и кидаем на перевод.

  • Thanks (+1) 1
  • Smile 1
Posted

Баксандалл, к примеру,еще нередко упоминал фирму R.F.Gilson, как изготовителя качественных выходных трансов.

 Также интересные изделия были у Peerless/Аltec....

Фирму Партридж мы знаем только лишь потому, что про нее было написано в АРА...

Posted
1 час назад, Xрюн222 сказал:

Фирму Партридж мы знаем только лишь потому, что про нее было написано в АРА...

Надеюсь, это не отменяет моего вопроса к уважаемому Buran81 , просветить обычного радиолюба на счёт его сомнений по поводу РР трансформаторов ?
