Xрюн222 Mentor

Xрюн222

Posted
Posted

Кстати, о не очень высокой ПС данного ФК, как я говорил в самом начале ветки,  пишет и тов. Куниловский, открытым текстом. Указывая в качестве причины малый анодный ток верхней лампы каскода. Другой вопрос, что, тем не менее, на практике этого вполне достаточно.

  • Replies 70
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Posted Images

alss Proficient

alss

Posted
  • Author
Posted

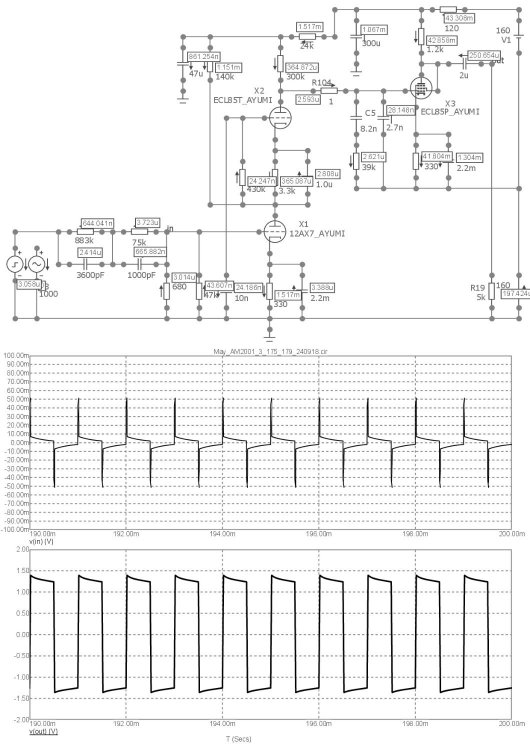

Смоделировал, но на моделях из микрокапа, могут быть отличия, например, чтобы заработал выходной каскад, пришлось ввести автосмещение по критерию такого же тока через лампу как у May. Как видно из графика, если на входе сигнал ±50 мВ, то все в порядке на выходе, можно использовать. АЧХ вполне удовлетворительная, в ±0,5 дБ укладывается.


  • Like (+1) 1
  • Thanks (+1) 2
  • Smile 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
8 часов назад, Xрюн222 сказал:

Раз уж про 6ф-разные П  дело зашло... Не пойдёт ли, часом, сюда 6ф4п ?  Она же E/PCL84.

При всём уважении к 6Ф4П, троечка и пятёрочка её "уделывают" по звуку. Хотя триодная часть 6Ф4П очень хороша по звуку. Делал как то SE 6Ф4П триодная часть, а на выход 6Э6П-ДРУ в триоде. Понравилось.



May Collaborator

May

Posted
Posted
19 часов назад, alss сказал:

May, при каком сигнале на сетке входной лампы получен этот результат по меандру? Это похоже на страшную перегрузку, вполне достаточно размаха ±50 мВ в этом месте (на сетке входной лампы).

Это кра(о)козябра, а не меандр — согласен, это на выходе корректора.

АЧХ, ФЧХ, THD, шумы корректора измерял на синусе через Анти RIAA. Ниже (Синус 3 mV 1 кГц на сетке первой лампы 12AX7).

Ниже на графиках (меандр 1 кГц на входе сетки первой 12AX7 через Анти RIAA). Ниже на графиках (выход корректора при снижении входного меандра 1 кГц в три раза).

Возможно входной каскад корректора AM2001 №3 слабоват по импульсной перегрузке и нуждается в доработке?



in s.jpg


in out.jpg

alss Proficient

alss

Posted
  • Author
Posted

May, без указаний значений по осям невозможно определить величину сигнала, а то, что показывает VM2, никак не привязывается к амплитуде. Пожалуйста, попробуйте представить сигнал подобно тому как в моем сообщении (с чувством с толком с расстановкой©Грибоедов, "Горе от ума". Насколько помню, дело было больше 60 лет тому назад).
Дело в том, что форма на картинке слева ну никак не соответствует ни реальной ни показанной микрокапом, да и не нужны малые сигналы - аппроксимация с фронтами 20 мкс (кстати, а какие фронты заложены в меандр на приведенных картинках? Я исходил из полосы что винила что сиди 22 кГц, что соответствует фронтам 350/22=15,9 мкс по уровням 0,1-0,9, что дает от 0 до 1 как раз 20 мкс) размахом ±50 мВ описывает все возможные на практике импульсные воздействия на вход ММ-корректора.
О, а ведь если фронт в модели указан 0 (наносекунд, микросекунд, фемтосекунд - не важно), то могут быть такие искажения; пока я не сделал формирователь 20 мкс, не мог использовать Г3-112.
Возвращаясь к меандру - мс12 при входе ±50 мВ дает на выходе неискаженные ±1,3 В, а на приведенных эпюрах видны искажения даже при 300 мВ (да, спектр "меандра" не нужен, это лишний визуальный шум, ничего для анализа на моем уровне он не дает, я и так знаю, что в меандре четных гармоник нет).
Ой, забыл спросить - какой симулятор используете?


  • Thanks (+1) 1
BAA Master

BAA

Posted
Posted
6 hours ago, alss said:

то могут быть такие искажения; пока я не сделал формирователь 20 мкс, не мог использовать Г3-112.

Eсли RIAA "подчеркивает" высокие, то порождает,
есть даже доп постоянная, чтоб "зазря резец не греть".
3.18 uS<=> 51 кГц. Поставить фильтр в анти.
А при реализации как есть - там тупо диф цепь, без предвключенного сопротивления.
Скорее проблема в симуляции. Никакой решатель не любит разброса постоянных времени, равно как и всяких там дельта-функций.

May Collaborator

May

Posted
Posted

Alss, спасибо за меандр, что поделились своим опытом.

У меня получилось перемерить меандром с фронтами 16 мкс.

АМ 2001_3_6С19П.jpg

АМ 2001_3_6F5P.jpg

  • Like (+1) 2
Климентий Local

Климентий

Posted
Posted
2 часа назад, May сказал:

Alss, спасибо за меандр, что поделились своим опытом.

У меня получилось перемерить меандром с фронтами 16 мкс.

АМ 2001_3_6С19П.jpg

АМ 2001_3_6F5P.jpg

Какой симулятор используете?

alss Proficient

alss

Posted
  • Author
Posted
9 часов назад, May сказал:

У меня получилось перемерить меандром с фронтами 16 мкс.

О, получилось! Выходной сигнал стал симметричным. Попробуйте уменьшить шаг по времени в переходных характеристиках (я использую даже 1е-6) - на входном сигнале какие-то засечки на спаде "иглы" - их быть неоткуда взяться.
По 6С19П - 320/(120+625+5250)=320/5995=0,053 А - откуда 300 с лишним мА через бедную лампу? Из С3? Посмотритее график тока через этот конденсатор для проверки.

May Collaborator

May

Posted
Posted

Да, сам поздно верхнюю схему с ошибкой заметил (О, на сетку входной лампы корректора умудрился 3 Вольта влупить вместо 3 mV), а заменить не успел. Вот схема с исправлениями. Спасибо, что заметили.



АМ 2001_3_6С19П.jpg

alss Proficient

alss

Posted
  • Author
Posted

6С19П вздохнула с облегчением и выдохнула перегретым паром СПАСИБО!
Пошли дальше.
"И тут вылезли недостатки... научной организации труда"©М. Жванецкий.
А именно - провал серединки и задир низов, а ведь по АЧХ вроде как прилично. На моей картинке от 18 сентября есть только завальчик по низам из-за выходной цепи 2 мкФ 5 кОм.
Попробуйте уточнить АЧХ по отклонению от RIAA не более 0,2 дБ.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Теперь, после таких доводок опытнейшими и старейшими участниками, ФК фактически становится фирменным аудиопортальским!!! :smile-31:

May Collaborator

May

Posted
Posted
В 21.09.2024 в 01:02, alss сказал:

Попробуйте уточнить АЧХ по отклонению от RIAA не более 0,2 дБ.

На первом рисунке схема модели корректора из АМ 2001 стр. 175-179, замер АЧХ при in=3mV (синус) на сетке входной лампы, выход корректора на 5 кОм.

На втором рисунке доработанная схема модели корректора из АМ 2001, с заменой ламп на 6Ф5П, замер АЧХ при in=3mV (синус) на сетке входной лампы, выход корректора на 5 кОм.

19 dB 02.jpg

6P dB 02.jpg

  • Like (+1) 1
  • Thanks (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted
В 17.09.2024 в 11:25, Aloizio сказал:

Вау! Вот он, первый смельчак, решивший его сделать!

Конкретно про мертворжденность. Параметры ФК таковы, что являются весьма посредственными даже 1960 года, не говоря про год 2001.

Наверно кто нибудь да повторит.

Итак, поясню, наконец, ранее не пояснëнное, интересно было - как будут "лечить" :smile-17:.Не менее 4 экз.данного ФК было мной собрано прямо "по следам" статьи, т.е.году в 2001...2002, одним пользовался сам некоторое время. Во всех случаях исходная схема не копировалась под копирку 1в1, но вносились НЕсущественные изменения, под конкретные ситуации.

Всë во всех случаях работало хорошо, очень хорошо и даже просто отлично, включая и субъективные результаты "атслушиваний" и объективные измерений доступными приборами, единственная реальная проблема была ТОЛЬКО одна - низкое качество ламп 6н2п.

Предполагаю, что с внесёнными правками (скажем, применение 6ф5п) результат будет даже и лучше.

  • 1 month later...
alss Proficient

alss

Posted
  • Author
Posted
В 15.09.2024 в 16:23, alss сказал:

Корректор Вознесенского и ответ Куниловского в АМ2001, №3, с. 175-179.

.pdf 44 Мб - напишите в ЛС почту, смогу скинуть. Вырезать статью не могу - не умею и нечем...
