Амфитон А1-01-2У

RebootDxD

By RebootDxD
in Help for beginners

 Share

Recommended Posts

RebootDxD Newbie

RebootDxD

Posted
Posted

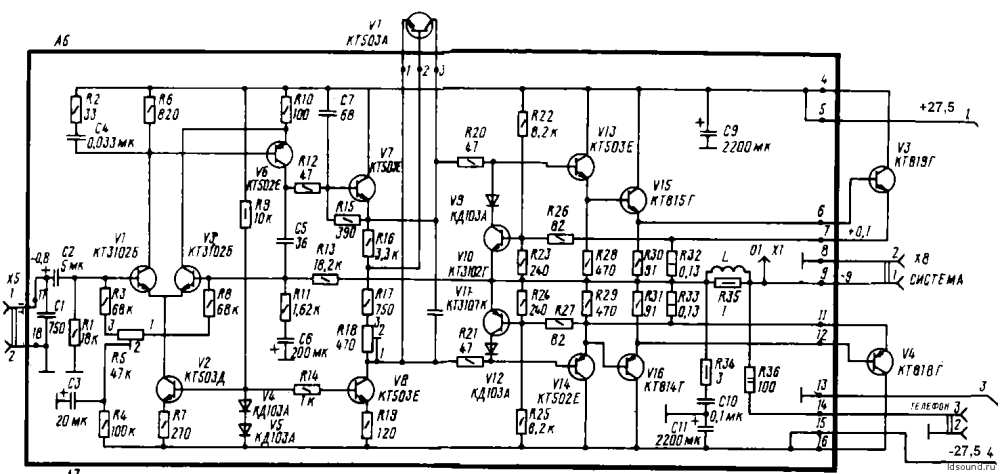

По случаю достались две платы конечного усилителя мощности от Амфитон А1-01-2У, хотелось бы их запустить, по распиновке в принципе всё понятно, 17 18 - вход звукового сигнала, 8 9 - выход на акустику, 5 - плюс питания, 16 - минус питания, смутило только то что написано + и - питания, вопрос заключается в следующем какой мне источник питания нужен? Однополярный или двух полярный? Если двух полярный где общая точка?



sokol Newbie

sokol

Posted
Posted

Источник питания нужен двухполярный.Общая точка обозначена на схеме знаком  т

  • Like (+1) 1
RebootDxD Newbie

RebootDxD

Posted
  • Author
Posted
8 часов назад, sokol сказал:

Источник питания нужен двухполярный.Общая точка обозначена на схеме знаком  т

Тобишь на землю в любом месте? например на точку 8? Которая одновременно является одним из выходов на акустику?

RebootDxD Newbie

RebootDxD

Posted
  • Author
Posted
Только что, Сергей Б сказал:

Общая точка вывод 8. Он же выход на акустку.

Спасибо огромное!

AlexKorotov Local

AlexKorotov

Posted
Posted

Если это ульяновский усилитель, то там еще у входа землю тоже нужно соеденить с общей землей. Ибо она в заводском усилителе  преде соединялась.  Проявляется это как перекос режимов усилителя если входной раз'ем ни куда не включен.
