20 минут назад, Urakoff сказал:

Hartsfield корпус сделан из еловой фанеры обогащающей звучание гармониками. Не ставился в угол ( не путать с Клипшхорн)

А вот что написано в первоисточнике

https://www.audioheritage.org/html/profiles/jbl/hartsfield.htm :

Разработка Hartsfield была неразрывно связана с успехом ранее представленного Klipschorn. предстояло разработать версию угловой рупорной ас JBL.

Hartsfield был нанят JBL на условиях гонорара в качестве консультанта для разработки углового рупорного громкоговорителя.

150-4C изначально были разработаны для кинотеатров. (сюрприз...т.е. были клубными ...)

Корпус Hartsfield был изготовлен из необычайно тяжёлого материала. Он был тщательно укреплён, что обеспечило ему чрезвычайно прочный и жёсткий корпус. Одина ас весила более 113 кг.

В 1964 производство Hartsfield закончили, это связано с распространением стерео. Размещения в углу не было проблемой, когда в моно-системе требовалось установить только одну колонку. Однако для стереосистемы требовались два угла, поэтому рынок был ограничен.

Posted
21 минуту назад, Goofnm сказал:

Это редкий пример полностью рупорной Ас, в том числе на басе.

Коллеги, мы находимся на техническом форуме, поэтому прошу ответить, какие размеры у рупора должны быть для его полноценной работы на частотах от 35 Гц (это указано в описании производителя ).

Если не ставить в угол.

И какие размеры у этой моно-ас ? для сравнения ...

Posted

Понимаете, вы постите чей-то текст, дополненный фантазиями автора. audioheritage.org
ведь не сайт производителя а клуб энтузиастов в том числе Альтека. Но там есть чертежи

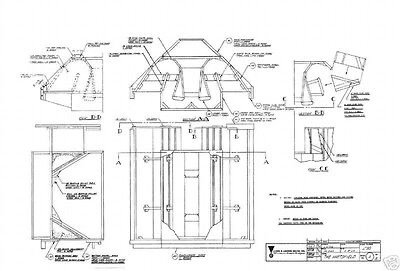

Хартсфилда, и, если посчитать количество фанеры на басовый рупор, можно как раз получить
эти 250 фунтов, а скорее даже больше, там динамиков на пуд. Похоже вы никогда не пилили
фанеру под рупорные АС. Я их знаю, ссылки из сети и интернет экзаменаторы не интересны.

  • Like (+1) 1
Posted

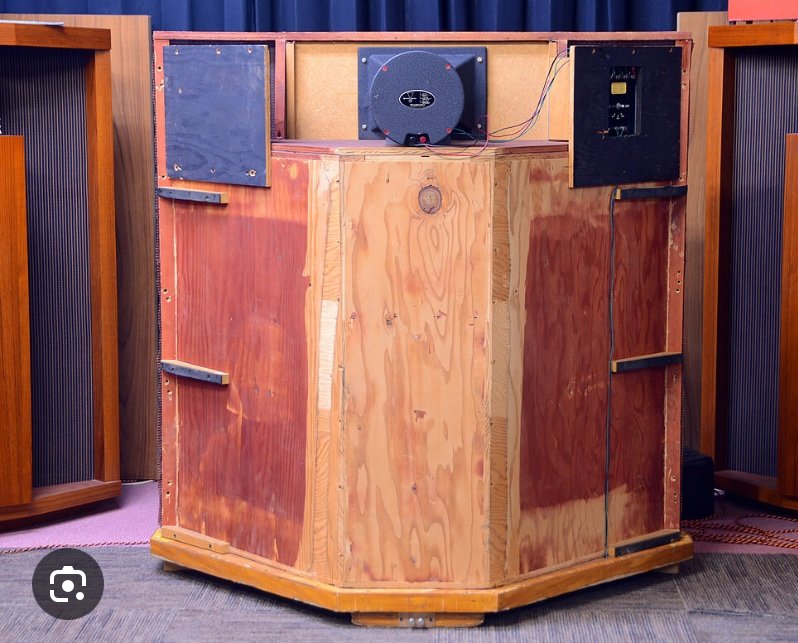

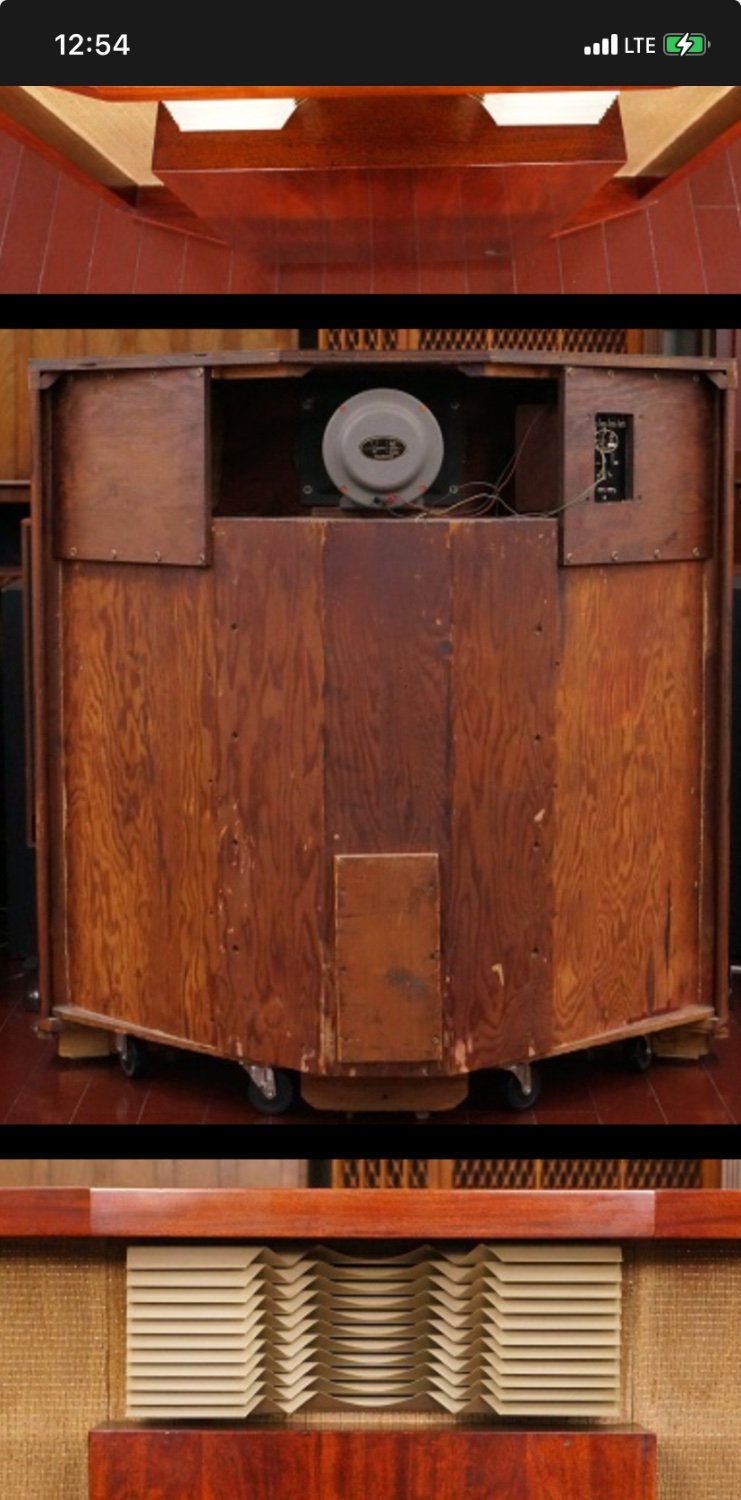

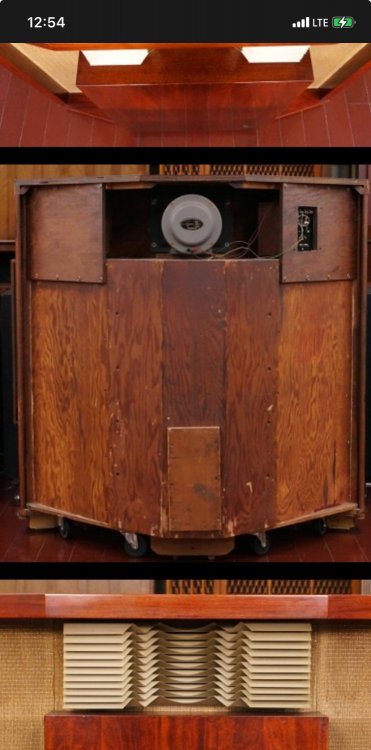

Динамики 150-4c стояли в ранних Парагонах, рупора у них тоже сделаны из фанеры и в Хартсвилдах. С 1958 года вовсю выпускались стереоусилители, стало быть и колонок было две, а то и три.

В сети десятки роликов, в них всегда демонстрируют две колонки.

И Парагон и Хартсвилд входят в список  ...."50 лучших винтажных колонок Которые дадут фору современным акустическим системам...." по версии Stereo.ru

Ну и почти все эти динамики "клубные", применялись и в профсекторе, начиная с Альтека и других.

JBL Hartsfield

Фетиш для многих коллекционеров, изысканная и слаженная подача – все это, конечно, JBL Hartsfield. Разработка спикеров началась в 1955 году, а в 1957 свет увидели первые модели – оснащенные 15” басовиками 150-4C и уникальными коаксиальными сборками JBL 375 на СЧ и ВЧ.


Posted

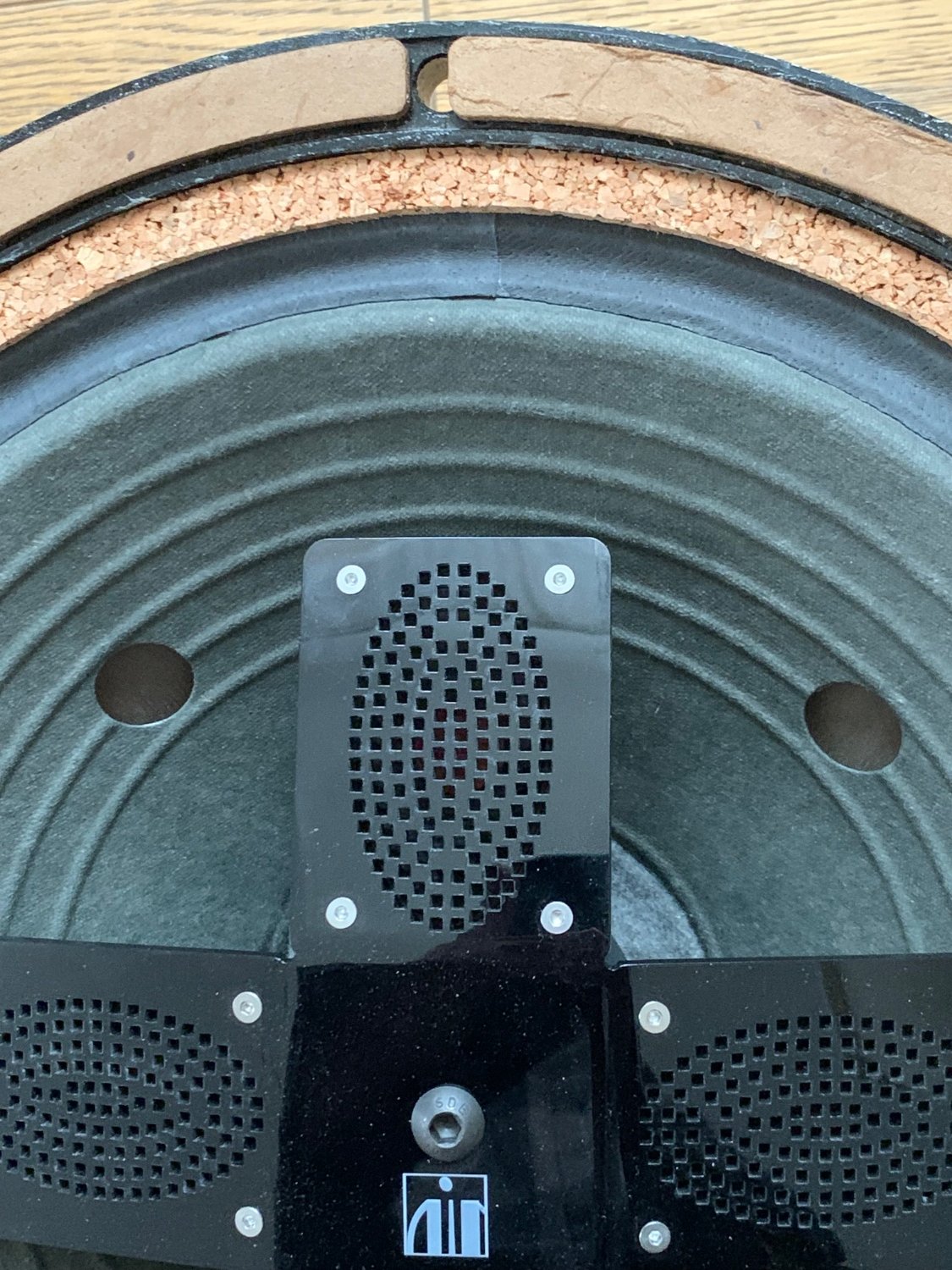

Делаю еще пару коаксиалов с двойным диффузором из конопли , в верхнем диффузоре 4 отверстия 20мм .Подобрал замшу под цвет диффузора.


  • Like (+1) 2
Posted
4 часа назад, volli сказал:

А "самопалы"?  Помещение около 20м.кв., динамики НЧ модернизированный 6ГД-2, СЧ думается тоже модернизированный 5ГД-1РРЗ, на ВЧ - 1ГД-2 ВЭВ.

Ну ваши самопалы не будут же иметь отдачу в 95дБ и 90 не будет там. Колонки а'ля Симфония? Усилитель у неё двухтактный, под 10 ватт, вот и смотрите сами.

3 часа назад, Михаил К. сказал:

Коллеги, мы находимся на техническом форуме, поэтому прошу ответить, какие размеры у рупора должны быть для его полноценной работы на частотах от 35 Гц (это указано в описании производителя ).

Если не ставить в угол.

И какие размеры у этой моно-ас ? для сравнения ...

Размеры должны быть огромные! Полноразмерные рупора для дома никто не делал, компромисс. И надо смотреть с какой неравномерностью написано, а они тогда обычно и не писали.... если по - 3 дБ, от 60-ти вероятнее всего будет.

  • Like (+1) 1
Posted
28 минут назад, S.Laptev сказал:

Размеры должны быть огромные! Полноразмерные рупора для дома никто не делал

Об чем и речь. Если не ставить в угол, есс-но.

Но тут вон что пишут :"Это редкий пример полностью рупорной Ас, в том числе на басе".

Еще непонятно - тут корпус сделан из толстой фанеры с перегородками, весит 100 кило. Все ок, типа так и должно быть.

Обычные серийные ас тоже сделаны из толстой фанеры с перегородками, но там все не так. Потому что корпуса из толстой фанеры мертвые и из толстой фанеры не делают контрабасы.

Называется двойные стандарты...

А этот 375, пишут до 10 кил только работает. Или опять все каталоги врут и только два участника нового АП знают правду ?

И, кстати, JBL LE15A -обычная заурядная пятнашка. 94 дБ/ватт, 0.9 Тл в зазоре, 100 грамм подвижка. Это же аналог 150-4С получается, если они взаимозаменяемые ?

Posted
36 минут назад, S.Laptev сказал:

и 90 не будет



А сколько примерно, как прикинуть?

Posted
27 минут назад, Михаил К. сказал:

Об чем и речь. Если не ставить в угол, есс-но.

Но тут вон что пишут :"Это редкий пример полностью рупорной Ас, в том числе на басе".Еще непонятно - тут корпус сделан из толстой фанеры с перегородками, весит 100 кило. у ?

И, кстати, JBL LE15A -обычная заурядная пятнашка. 94 дБ/ватт, 0.9 Тл в зазоре, 100 грамм подвижка. Это же аналог 150-4С получается, если они взаимозаменяемые ?

Вероятно имеется ввиду, что у них бас, середина и высокие рупорные.

Парагоны первых версий были из фанеры, поздние уже из мдф, и бас на другом динамике с ферритом уже. Экономия.

Это к Михаилу Николаевичу, 150-4С ценятся, прочие нет, я так понял.

Posted
55 минут назад, volli сказал:



А сколько примерно, как прикинуть?

У них на воздухе давление больше 90 дБ, вы же планируете для них задемфированный, заглушенный закрытый ящик вроде как.

Posted

В JBL 150-4c диффузор более глубокий и соответственно более жесткий .Угол раскрыва такой же как у ALTEC . Jensen,Western Electric. Подвес две волны бумага. Вес диффузора без катушки 40грамм.  98db w/m

Posted

Многие забывают, а точнее не вспоминают что комната для прослушивания является достаточно важным, а часто самым важным компонентом акустической системы!  Пытаться запихнуть в 18-ти метровку полноразмерный "бэкхорн" на 30Гц. , физически не возможно. Его геометрические размеры больше размера комнаты, даже свёрнутого. :smile-03:

К тому же "стояки" в стандартной не подготовленной комнате не дадут воспроизвести хоть сколько ни будь приемлемый бас.  Длина волны на НЧ уже соизмерима с размерами комнаты. На 100гц. длина волны 3,4 метра, а на 30Гц. длина волны будит уже 11,3 метра!  Комната меньше!

  • Like (+1) 2
Posted

Мечта многих иметь 12"-ку (а лучше 15")с невесомым диффузором, да с резонансом в 30 гц. Да с "чуйкой в 100дб.:smile-59:

Ага, а если малость подумать. Если привязан к резонансу в 30Гц.  то это вызовет неминуемые "последствия". Лёгкий диффузор-значит очень гибкий "подвес". Иначе низкий резонанс не получить. А гибкий подвес с большой площадью диффузора дадут совершенно конский эквивалентный объём. Например в 1000 литров, как вам такое?

А у вас 18-ти метровка. И куда таки колоночки ставить? Не говоря уже про вышеозначенные проблемы.

Даже обычный не аудиофильский 2А-12 имеет эквивалентный объём в 400литров! А у него на очень лёгкий диффузор....

  • Like (+1) 1
Posted

Для закрытых систем нельзя применять динамики выше 90 дБ так как масса воэдуха в колонке будет больше массы подвижной системы.

Posted
2 часа назад, S.Laptev сказал:

Колонки а'ля Симфония? Усилитель у неё двухтактный, под 10 ватт,

Насколько помню, 6 ватт у Симфонии. А номинальная по паспорту так и вообще 4 ватта. :smile-59:

 Я из Ригонды добывал 10...

Posted

Может кто то скажет не надо тысячелитровых "ящиков", даёшь отрытое оформление то бишь щит. :smile-59:

А какие размеры щита нужны для 30 герц?  Опять жеш в 1/2 длины волны. То есть 5 метров с гаком. Как это уместить в 18-ти метровку? Потолки стандартные 2,5м. Не говоря уже про те самые "стояки"...:smile-03:

  • Like (+1) 1
Posted
1 час назад, S.Laptev сказал:

закрытый ящик вроде как.

Планирую экспериментировать - пробовать ЗЯ и вариант с ПАС, что больше подойдёт. Каой величины ожидать потери давления?

Posted
3 часа назад, S.Laptev сказал:

Полноразмерные рупора для дома никто не делал, компромисс. И надо смотреть с какой неравномерностью написано, а они тогда обычно и не писали.... если по - 3 дБ, от 60-ти вероятнее всего будет.

Так это и не нужно. Рупор на басу обычно делают не для инфраниза, а для скоростной
и вообще звуковой сочетаемости с рупорной же серединой, за которую стоит огород городить,
т.е. чтобы музыку натурально, с удовольствием слушать. И стоит вспомнить, что ниже 60Гц
инструменты натуральные не играют практически. Поэтому если вам вдруг удалось плолучить
от рупора хотя бы 70Гц по -3, то это большая удача. А для, как тут пишут "приемлемый бас",
существуют сабы на кевларе и транзисторах. И места не занимает, если засунуть под диван.

  • Like (+1) 2
Posted
51 минуту назад, Urakoff сказал:

Для закрытых систем нельзя применять динамики выше 90 дБ так как масса воэдуха в колонке будет больше массы подвижной системы.

Поясните по подробнее, какие именно динамики, можно на простейшем примере.

Posted
12 минут назад, Андрей63 сказал:

Поясните по подробнее, какие именно динамики, можно на простейшем примере.

Возмем Roger’s Ls3/5  почему эти малыши стоят таких денег при чувствительности всего 82дб ??

Обьем воздуха внутри колонки 6 литров вес которого 8 грамм  , а вес подвижки 24 грамма  то есть какие бы стоячие волны не возникали внутри корпуса и ударяли изнутри по диффузору его это не сдвигает , он тяжелее в 3 раза веса этого воздуха. Поэтому слушая эти колонки совсем не слышно ЯЩИК.   Звук оторван от колонки. Музыка покоряет и уже никого не интересует ни цена ни 82db.



Posted

А если динамик суперлёгкий, есть у меня Supravox 165 GMF 'Classic' , снимал ТС сам в ручную по старой методике ,резонанс 64-65 Гц , Qtc=0,305,  Mms=6 гр., эквивалентный объём 32-33 л. И чё тогда с ним делать , правда ниже 150 Гц его использовать не планирую.
