Xрюн222 Posted May 16 Share Posted May 16 Кстати, почему бы под него плату не разработать и не заказать? Quote Link to comment Share on other sites More sharing options...
Климентий Posted May 16 Author Share Posted May 16 5 минут назад, Xрюн222 сказал: Кстати, почему бы под него плату не разработать и не заказать? Да потому что в текущей сборке плата уже изготовлена и запаяна всеми деталями... В будущей версии внесу поправку в первый каскад для увеличения усиления устройства Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted May 16 Share Posted May 16 А в следующей версии, может, тогда уж сразу развести плату под настоятельно рекомендуемый администрацией вариант KIV-sound, чтоб сразу самолучший и делу конец? Quote Link to comment Share on other sites More sharing options...
Климентий Posted May 16 Author Share Posted May 16 6 минут назад, Xрюн222 сказал: А в следующей версии, может, тогда уж сразу развести плату под настоятельно рекомендуемый администрацией вариант KIV-sound, чтоб сразу самолучший и делу конец? Дайте схему... Что не знаком с таким... Вообще впервые в тему фоноеорректоров погрузился... И вертушку на этом фоне решил себе купить тоже... Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted May 16 Share Posted May 16 1 минуту назад, Климентий сказал: Дайте схему... Что не знаком с таким... Вообще впервые в тему фоноеорректоров погрузился... И вертушку на этом фоне решил себе купить тоже... Прям тема здесь отдельная, KIV-sound. В "аналоге". Quote Link to comment Share on other sites More sharing options...
Юрий_Б Posted May 16 Share Posted May 16 6 минут назад, Климентий сказал: Дайте схему... Что не знаком с таким... Вообще впервые в тему фоноеорректоров погрузился... И вертушку на этом фоне решил себе купить тоже... Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted May 16 Share Posted May 16 Угу, "А потом что было, то и полюбила", Laconic T24, жуть жутчайщая. 1 1 Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted May 16 Share Posted May 16 2 минуты назад, юрий робертович сказал: жуть жутчайщая Это ваше сугубо личное мнение. Возможно, ошибочное. 1 1 Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted May 16 Share Posted May 16 Не вижу ничего прям уж "жутко жутчайшего"... И практически по рекомендованному варианту каскод-српп, кстати. Quote Link to comment Share on other sites More sharing options...
Старый Posted May 16 Share Posted May 16 16 минут назад, юрий робертович сказал: Laconic T24, жуть жутчайщая. Что то не ощутил рвотного рефлекса.(как от повторенного мной когда то корректора Виола) а по динамике и драйву я думаю уделает многие ваши изделия. Quote Link to comment Share on other sites More sharing options...

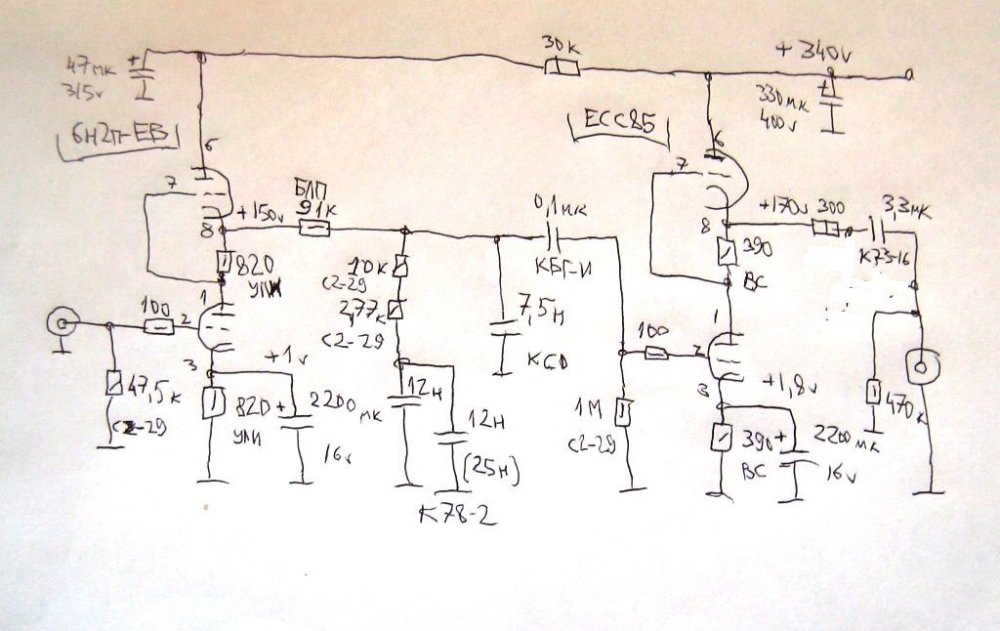

юрий робертович Posted May 16 Share Posted May 16 Лучше взять 2 шт српп 6н2п-ев и 2 шт српп 6н1п-ев, почти полтора десятка лет работает и радует Ку на 1000 гц равно 200 раз Импульсная помеха от песка и царапин незаметно, а каскод - НЕТ, плохо, что бы не делал 1 Quote Link to comment Share on other sites More sharing options...
Климентий Posted May 16 Author Share Posted May 16 48 минут назад, юрий робертович сказал: Лучше взять 2 шт српп 6н2п-ев и 2 шт српп 6н1п-ев, почти полтора десятка лет работает и радует Ку на 1000 гц равно 200 раз Импульсная помеха от песка и царапин незаметно, а каскод - НЕТ, плохо, что бы не делал Проверил эту схему в симуляторе... Осень хорошо работает... Ровно 1в на выходе при входе 5мВ Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted May 16 Share Posted May 16 Слушать тоже в симуляторе будете? Б1-01, взял в комиссионке в 1982, так и служу, верой и правдой. Quote Link to comment Share on other sites More sharing options...
BAA Posted May 16 Share Posted May 16 32 minutes ago, Климентий said: Проверил эту схему в симуляторе... Осень хорошо работает... 10 minutes ago, юрий робертович said: Слушать тоже в симуляторе будете? ЮР! Схему от Вас, как бы это помягше сказать, хвалят. Неумение пользоаться тем или иным инструментарием - скорее недостаток, чем достоинство. Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted May 16 Share Posted May 16 29 минут назад, Климентий сказал: Ровно 1в на выходе при входе 5мВ Цифра 5мВ имеет примерно такое же отношение к сигналу от ГЗ, как сантиметры к рюмке коньяка. Ммм, косвенное. 1 1 Quote Link to comment Share on other sites More sharing options...
Климентий Posted May 16 Author Share Posted May 16 В 13.05.2024 в 16:26, Stan Marsh сказал: При такой схеме - разогнать не получится. Два триода в каждом канале бездействуют. Если первым каскадом будет каскод, то псевдоSRPP на выходе можно оставить. Имеем вчетверо больше на выходе. Искомые два и больше вольта. Каскод можно прикинуть по Ложникову и Сонину или даже просто позаимствовать у того же Моргана нашего, Джонса. а как рассчитывается выходное сопротивление такого каскада? конкретно на этой лампе к примеру какое выходное? Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted May 16 Share Posted May 16 Приблизительно так: Quote Link to comment Share on other sites More sharing options...
Климентий Posted May 16 Author Share Posted May 16 1 час назад, Климентий сказал: а как рассчитывается выходное сопротивление такого каскада? конкретно на этой лампе к примеру какое выходное? Получается 66-68кОм выходное сопротивление каскода на есс88...? Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted May 16 Share Posted May 16 Ну, сколько у неё там Ri? Что-то в районе 3кОм. Тогда у каскода порядка 100кОм. Без учёта Ra. Ну и без учёта Rс следующего. Quote Link to comment Share on other sites More sharing options...
Климентий Posted May 16 Author Share Posted May 16 А вот такая формула для расчета выходного сопротивления усилителя дает корректные значения расчетные для лампового одиночного каскада? Z = ( U1 / U2 – 1 ) * R Я в симуляторе попробовал замерить амплитуду выходного сигнала каскада без нагрузки и под нагрузкой... и расчеты показывают 66-68кОм с учетом всей обвязки каскада... Такой-же расчет по замерам в симуляторе сделал для катодного повторителя на 6н2п, получил величину выходного сопротивления с учетом погрешности измерения 850-1000 Ом... вполне верно получается... Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted May 16 Share Posted May 16 kaskad_srpp-teorija_i_praktika-gurskij_a.l..djvu Quote Link to comment Share on other sites More sharing options...
BAA Posted May 16 Share Posted May 16 13 minutes ago, юрий робертович said: SKIPPED Измерения - хорошо, наукообразие - плохо. Замечательный труд. Формулы, конечно, да... Quote Link to comment Share on other sites More sharing options...
Старый Posted May 16 Share Posted May 16 2 часа назад, юрий робертович сказал: Б1-01, взял в комиссионке в 1982, так и служу, верой и правдой. Купил в 2002, новой, так и служит верой и правдой. 2 Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted May 16 Share Posted May 16 Это и процитированное как связано именно с фо-но корректором Прибой? 1 Quote Link to comment Share on other sites More sharing options...

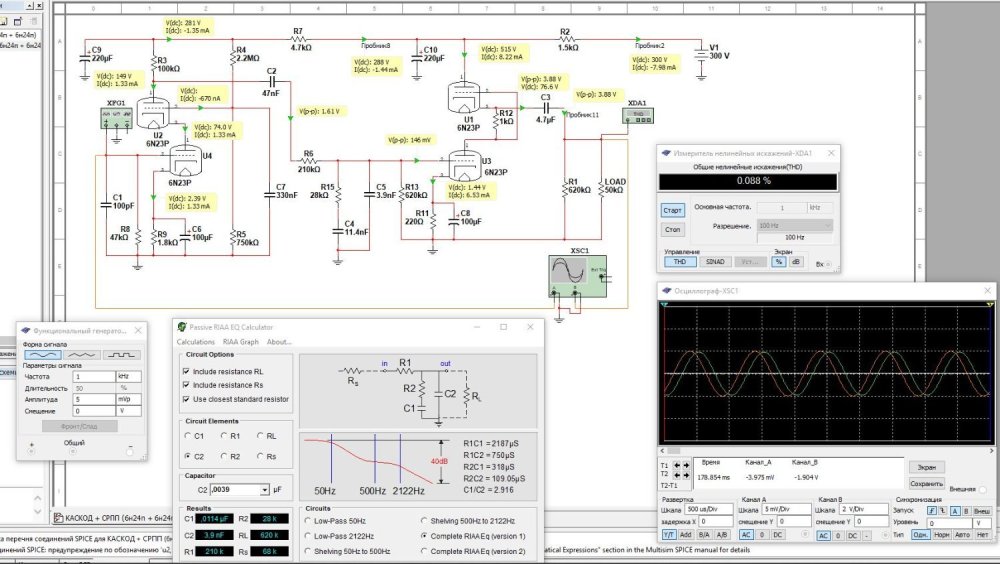

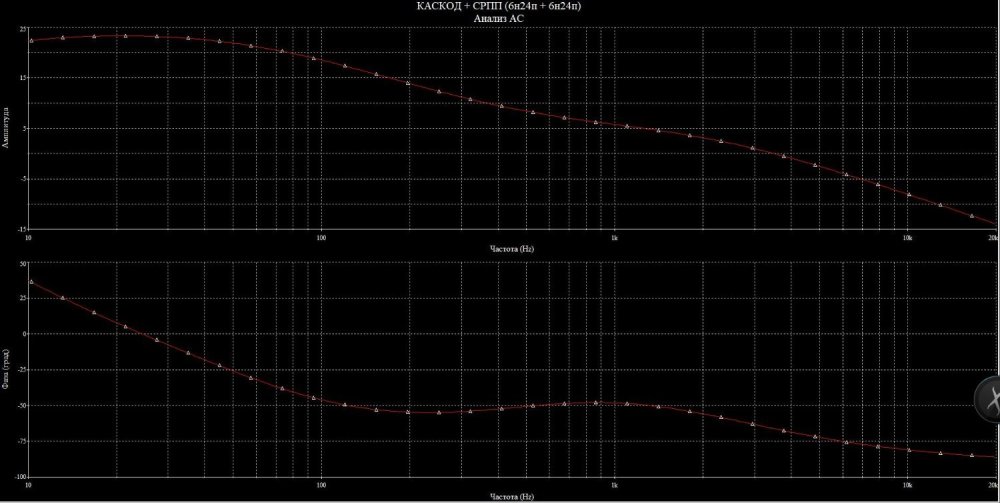

Климентий Posted May 16 Author Share Posted May 16 Каскод + СРПП... вполне рабочий вариант... почти 2Вольта на выходе.... 1 Quote Link to comment Share on other sites More sharing options...
