Recommended Posts

Posted
22 минуты назад, Stan Marsh сказал:

При такой схеме - разогнать не получится. Два триода в каждом канале бездействуют. Если первым каскадом будет каскод, то псевдоSRPP на выходе можно оставить. Имеем вчетверо больше на выходе. Искомые два и больше вольта. Каскод можно прикинуть по Ложникову и Сонину или даже просто позаимствовать у того же Моргана нашего, Джонса.




Или пентод на входе поставить, вроде не так уж сложно? Собственно, прям сразу что и было предложено, скажем, 6ф1п. Помимо того, что они мешками и повсюду пока есть, у неё ещё и триод бонусный, неплохой.

  • Replies 502
  • Created
  • Last Reply

Top Posters In This Topic

Posted
Только что, Xрюн222 сказал:

Или пентод на входе поставить, вроде не так уж сложно?

Это был бы самый лучший вариант. Но тут, как я понимаю, стоит задача сделать ФК на двойных триодах.

Posted

И обязательно по столь понравившейся схеме и никак иначе...:smile-19: Других вариантов, за время существования АудиоПорталов, разумеется, не выявлено, этот самый лучший... Правда, при этом его надо "модернизировать".

Что интересно - в ранее опубликованных старинных классических схемах можно, при желании, найти некоторые возможные пути требуемого увеличения усиления, но непонятно - хватит ли этого и как оно повлияет на звук. Если это, конечно, как то имеет значение.

Posted
2 минуты назад, Stan Marsh сказал:

 Но тут, как я понимаю, стоит задача сделать ФК на двойных триодах.

Лично я вообще задачу не понял. Неужели этот корректор заслужавает повторения? Кто его реально слушал?

Posted

И чем, скажем, не подходит "ЧП" от НАП? Ну, или,  что-то из отн. недавнего из ж. Радио? Хотя, вроде бы, обсуждаемое тоже там публиковалось, если не ошибаюсь. Но не уверен, что именно там.

Posted
37 минут назад, Stan Marsh сказал:

Это был бы самый лучший вариант. Но тут, как я понимаю, стоит задача сделать ФК на двойных триодах.

Может у меня ухи кривые? Но вам не кажется что пентод  добавляет отсебятину?

Posted
3 минуты назад, Старый сказал:

Но вам не кажется что пентод  добавляет отсебятину?

Это непростой и долгий разговор, и точно не для этой темы.

  • Like (+1) 1
  • Smile 1
Posted
В 11.05.2024 в 16:27, Климентий сказал:

Коллеги, хочу заказать платы для фонокорректора Прибой на заводе в Китае.

Выгоднее заказывать 5-10шт.

Если есть желающие получить плату заводского изготовления с шёлкографией, металлизацией отверстий в черной маске, прошу оставить голос. Наберем 5-10человек, сделаем заказ. Поле заказа платы разошлю всем желающим почтой или cdek.

Вот если-бы Клим Александрович кинул клич на платы для проверенных временем конструкции, например KIV Sound, я бы пожалуй и участвовал*, а так, кто этот Прибой???

*- жду для себя аппарат, если не понравиться, этот пост будет для меня актуальным

  • Like (+1) 1
Posted

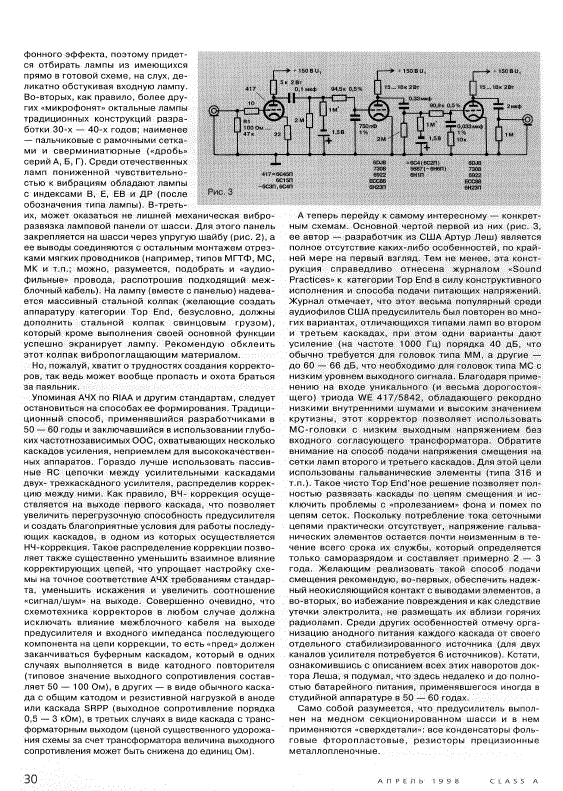

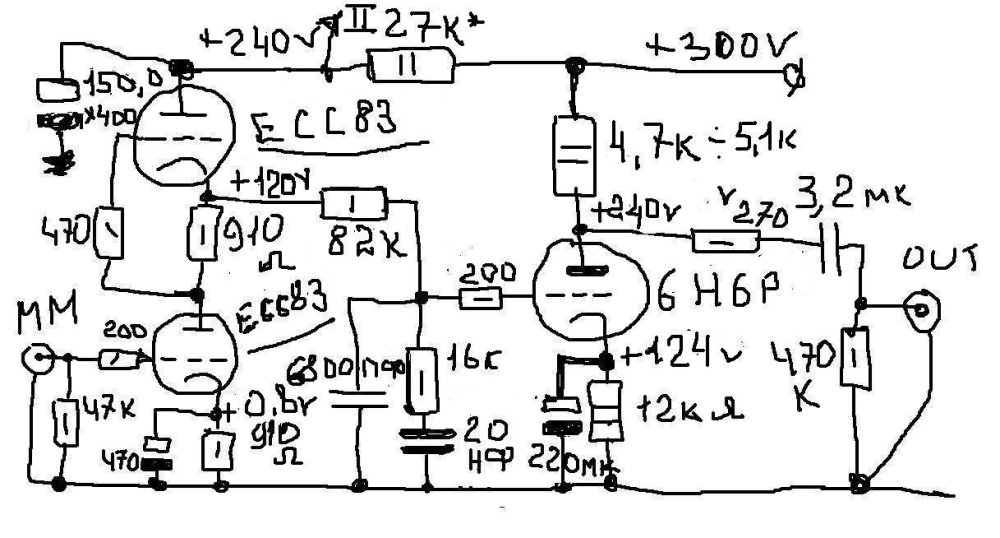

Опять KIV-sound... А как же наш, местный ЧП?! Уж не говорю про ранее вроде бы разобранный на атомы "из ж.Радио". С непонятным резистором... То ли 680 ом, то ли 2,2 к...

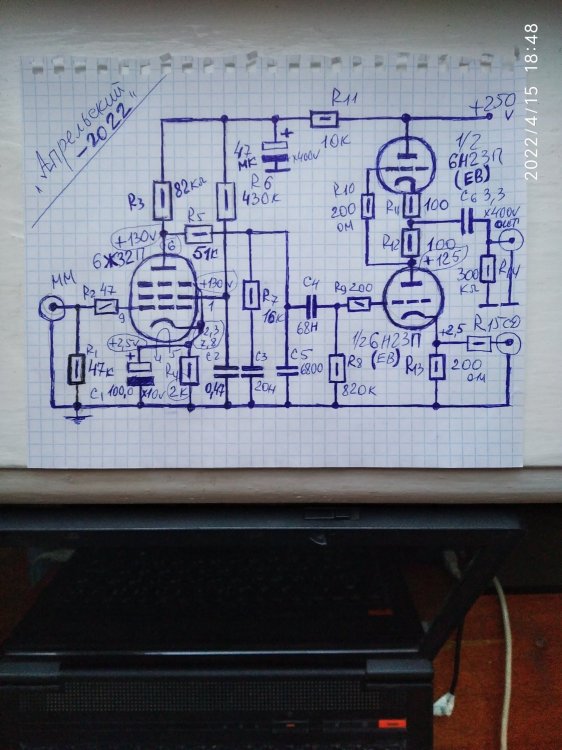

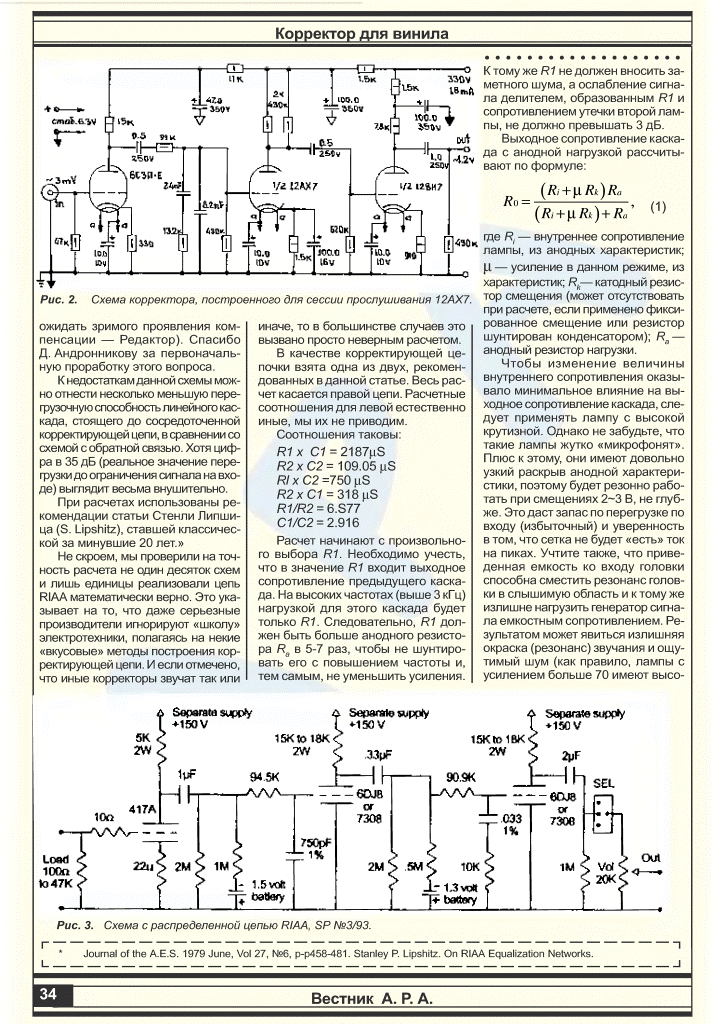

А мне, скажем, от АБ, на 6ж38п, больше...

Posted
12 минут назад, Xрюн222 сказал:

Опять KIV-sound... А как же наш, местный ЧП?! Уж не говорю про ранее вроде бы разобранный на атомы "из ж.Радио". С непонятным резистором... То ли 680 ом, то ли 2,2 к...

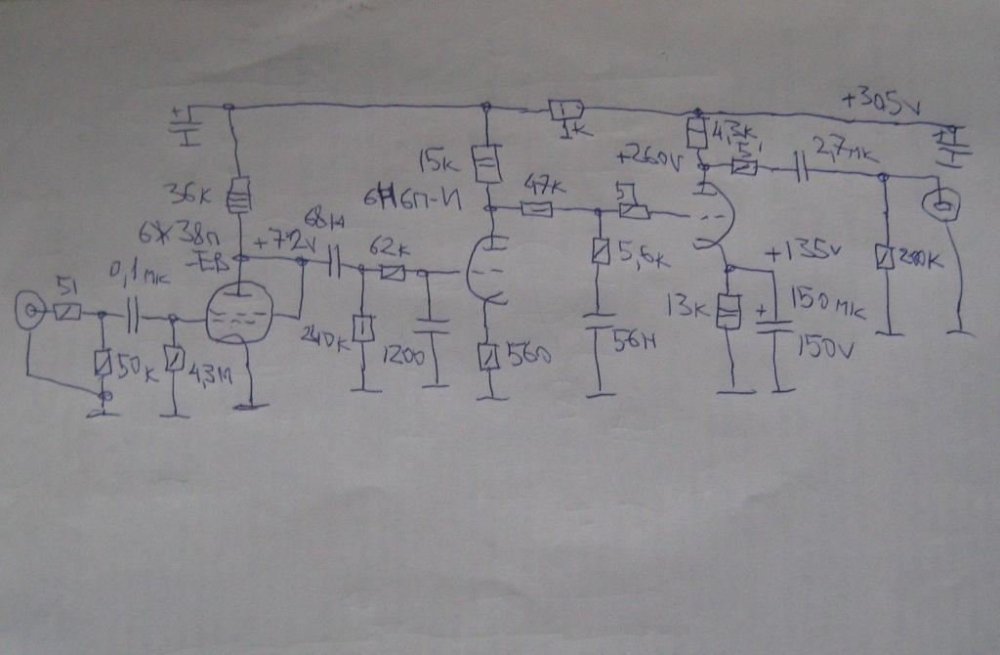

А мне, скажем, от АБ, на 6ж38п, больше...

Никита Сергеевич, Вы зря недоумеваете.

С разными модификациями KIV-sound за последние два-три года появилось много оцифровок винила от довольно известных (по Рутрекеру и не только) релизёров. Качество этих оцифровок зачастую превосходят по звуку многих именитых корректоров , а эти ребята-оцифровщики имеют возможность позволить себе разные бренды в работе.

Отсюда и "проверенный" временем.

Ну а наши ЧП и из Радио кто проверял ? По ЧП есть несколько оцифровок от Николая, но я не в курсе, выкладывал ли он что то из этого на Рутрекер и были ли какие там отзывы....

Ничего удивительного.

Posted

Логично. Как вариант. Тогда какой смысл, вообще, в принципе, существования всех остальных многочисленных тем по корректорам? Оставить только "самый!!! проверенный!!!" KIV. Раз всë остальное непойми что. Это первое. И на него и заказать платы. Или как некто АЧ, взять готовые, от, так сказать "Маранц 7", да и "доработать"....

Второе, в иной плоскости. Действительно,  может я чего не так понимаю, возможность и желательность сооружения того или иного варианта фонокорректора( чаще всего - из нескольких, +/-, деталей!) в первую,главную, очередь, определяется наличием готовой китайской печатной платы?

"Ваш" ЧП, во всяком случае, нечто очень близкое к нему, и мной проверено точно более 1 раза, да и не мной тоже, коллеги высказывались, вроде бы. И ещё, кстати, большой вопрос запросто может быть - "кто -кого"...

Posted
17 минут назад, Xрюн222 сказал:

определяется наличием готовой китайской печатной платы?

В данном случае это не так, Климентий сам разводит плату.



17 минут назад, Xрюн222 сказал:

Тогда какой смысл, вообще, в принципе, существования всех остальных многочисленных тем по корректорам?

Так мы же провозгласили Больше корректоров хороших и разных! То есть не только хороших.:smile-11:

Posted

А почему тогда выбираем именно  KIV? Он не только самый хороший из них, но и самый разный?

Плату он сам разводит, но делать то их где будут? И в итоге получаем что? Готовую китайскую плату. Ок, не под пресловутый "Маранц 7", под пресловутый Парадиз, Обертон и тп....

Posted

Я чего-то не понимаю? Причем тут место изготовления ПП? В правильном Китае заведомо лучше. Только вот никаких там дорожек/зазоров в 0,1 мм и 10 унций меди нет. Может только текстолит термостойкий.
Разводить "три детали" (пардон 20 на канал) без особых ограничений тоже не вопрос.

Posted
В 11.05.2024 в 21:27, Климентий сказал:

Писал же в начале темы... плату тестовую уже сделал своими силами... переделывать не хочется... поэтому хотел подкорркетировать режим чтоб немного поднять усиление, хотя бы до 0,8в на выходе, без потери качества...







Posted

Никита Сергеевич, мы  с разных позиций смотрим в данную тему. Я, с позиции, - выбрал для себя, сделал, внедрил, порадовался, дальше пошёл.... (слово "пошёл" можно не комментировать:smile-14:).

Иными словами, - я НЕ экспериментатор. Ухлопать 2-3 года  на макеты и их прослушивание, это расточительство для меня, да и знаний не хватает. Поэтому привёл в пример KIV.

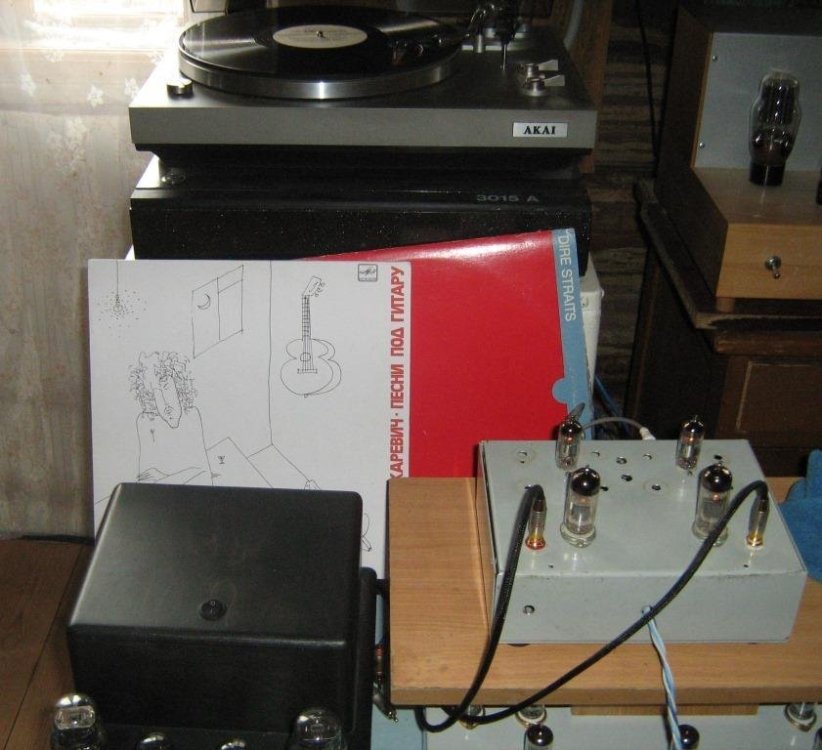

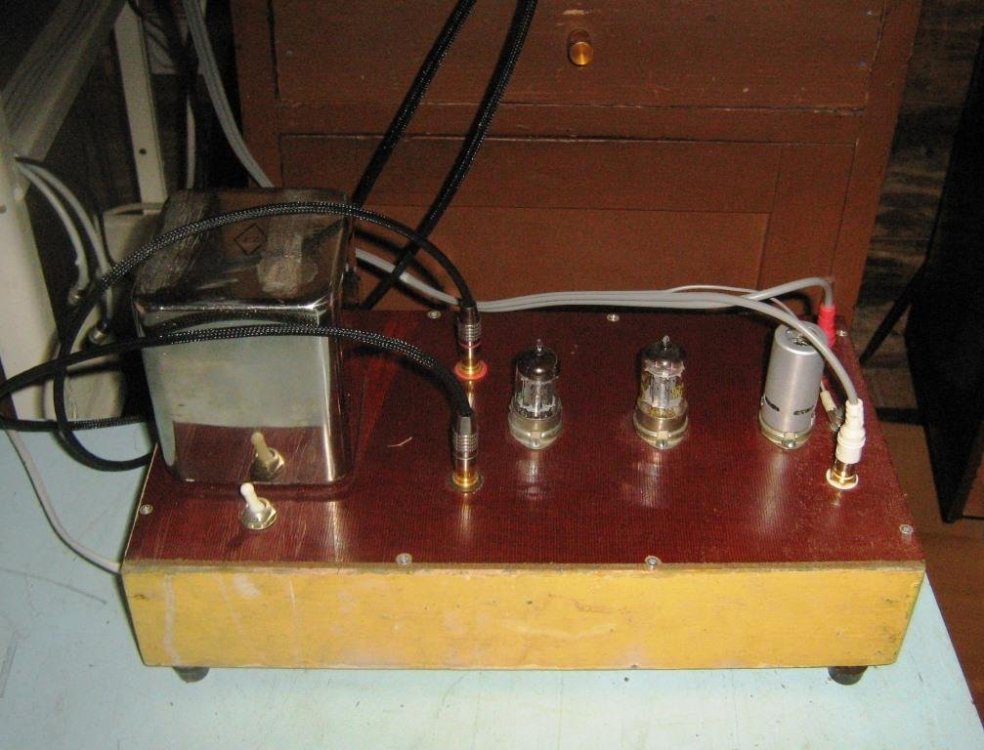

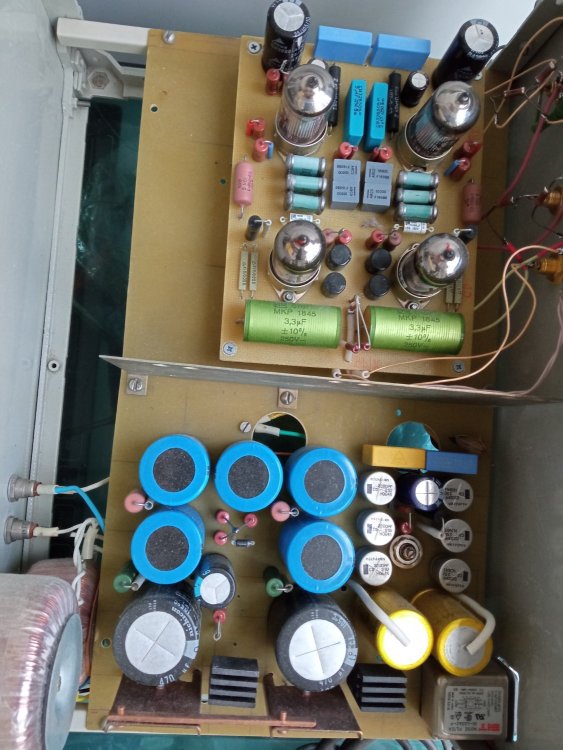

А то, что я балбес, подтверждает это фото: - при запуске аппарата выяснилось, что цанги у этих панелек выполнены с браком, и не обеспечивают должного прижима ножек ламп, - руки пока не поднимаются на замену.


Posted

Поигрался с симулятором...

почти... то что нужно... а выходному каскаду усиления нельзя добавить?

И допустимо ли сеточный резистор R13 увеличить с 620к до 1,5М как на схеме? Чем чревато?

и выходное сопротивление повторителя катодного явно я неверно указал... Не помню как оно рассчитывается... 1/S кажется грубо если....thumb.JPG.5bb305de103dc0597edd96fc518e898f.JPG


Posted
33 минуты назад, Климентий сказал:

допустимо ли

Ну, как сказать... Паспортный максимум 1МОм.



33 минуты назад, Климентий сказал:

Чем чревато?

 Скорее всего прокатит без последствий.



33 минуты назад, Климентий сказал:

1/S

Да.



33 минуты назад, Климентий сказал:

выходному каскаду усиления нельзя добавить?

В данном случае - нет. Больше чем μ коэффициент усиления не получится. 0,8μ,  пожалуй, максимум.

Posted

Я конечно не в теме ФК, но мне мысль пришла заменить српп на 6Н24П, простым пентодиком в триодном включении. Усиление увеличится, выходное сопротивление будет тоже приемлемым. К примеру 6Ж43П, 6Ж11П, 6Ж49П.

Или нее...?

  • Like (+1) 1
