Posted

Давайте попробуем на пальцах. Первый каскад дает Ку~90, второй, с динамической нагрузкой, примерно мю~35.

Итого 3150. постоянная времени в катоде первого 0,27 секунды, второго 0,022 секунды. То есть даже у второго каскада fн 7Гц по -3 dB.
Как-то вот так. По питанию тоже постоянные большие.
Короче: не может быть.

Posted
2 minutes ago, юрий робертович said:

Один мужик знакомый сказал, если что не выходит, кричи "ламбада"

Мне только кажется, но в ВУЗе вам явно так не объясняли. Зачем же вы здесь так?

  • Smile 1
Posted
1 час назад, Климентий сказал:

Все таки как-то примерно АЧХ этой схемы выравнивается... но на НЧ большой завал... не пойму чем его выправить... хотя бы чуть чуть влево сместить... :-(

На 30 гц спад вcего в   1 дБ это "большой" завал? :)) АС например могут спады в неск раз больше  давать,  но мало кого волнует

  • Like (+1) 1
Posted
1 minute ago, sova said:

На 30 гц спад в  1 дБ это "большой" завал? :))


Да, уж. :smile-19: Я то по слепоте своей думал про 20 dB в клетке. Виноват.
Где-то на 7 Гц и будут те самые -3 дб...:smile-19:
Озорно замечено...

  • Like (+1) 1
  • Smile 1
Posted
1 minute ago, юрий робертович said:

сделать копию моей

При таких нагрузках никаких srpp-ов там нет.

7 minutes ago, юрий робертович said:

а не выёживаться

Мне не показалось, увы.

Posted
1 час назад, Климентий сказал:

Все таки как-то примерно АЧХ этой схемы выравнивается... но на НЧ большой завал... не пойму чем его выправить... хотя бы чуть чуть влево сместить... :-(

Схема фонокорректора с такими цепями коррекции, как выше, in 3mV rms, out 706 mV rms имеет завал ниже 100 Гц, THD=0,17%.  Вторая схема без доработки, как выше. Схему можно доработать.

44 AP_FK_Priboy UN_KP__SRPP.jpg

55 AP_FK_Priboy UN_KP__SRPP.jpg

Posted
29 минут назад, May сказал:

Схема фонокорректора с такими цепями коррекции, как выше, in 3mV rms, out 706 mV rms имеет завал ниже 100 Гц, THD=0,17%.  Вторая схема без доработки, как выше. Схему можно доработать.

44 AP_FK_Priboy UN_KP__SRPP.jpg

55 AP_FK_Priboy UN_KP__SRPP.jpg

Если подскажете как доработать, без принципиального изменения структуры схемы, буду очень благодарен... Немного хвост на нч приподнять... Поровнее...

Posted


По идее - да. Как там правильно: "не выеживайтесь".
При отсутствии значимого тока нагрузки никакого SRPP нет, есть каскад с динамической нагрузкой, зашунтированной сотней килоом. Разница в 16%, на 1кГц и 8% на 30 Гц. А вот при низком сопртивлении, например 5 килоомах, нагрузки было бы "два раза."(С) анек
P.S. Вот когда считать начнете, тогда и поговорим.

Posted
Just now, юрий робертович said:

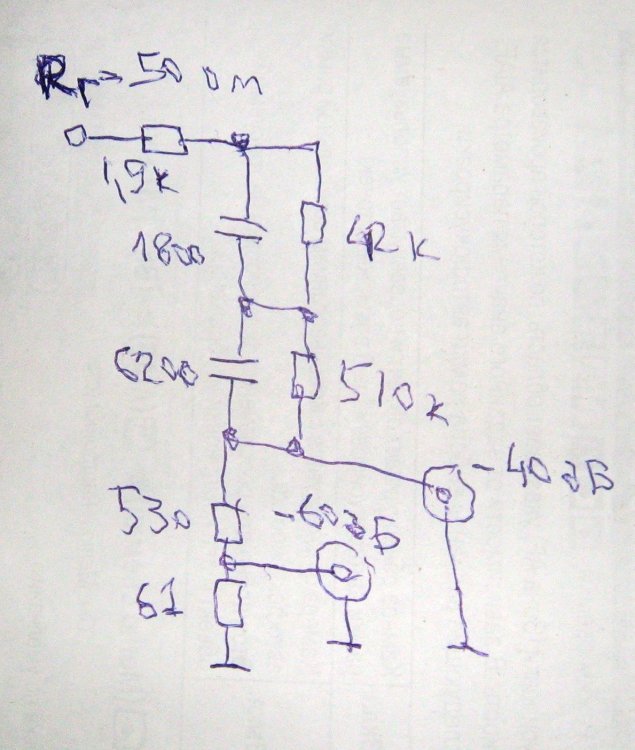

С1-68 1мв/дел, ген. г-118, риаа цепь, если надо, инверстная тоже

Это и есть подтверждение SRPP-овости?

  • Hmm... (-1) 1
Posted
1 minute ago, юрий робертович said:

Много тут любит поострить, ну и что?

54 minutes ago, юрий робертович said:

Вы хоть знаете, почему в первом каскаде на 6н2п именно српп, а не просто, или кат. повторитель

Ну так почему? Ждем не дождемся. Уже 3 сообщения и всё мимо.

Posted

ЮР, при всём уважении к возрасту, если чего сказали, таки объясняйте.
Здесь много тех, кто не имеет соответствующего образования. SRPP например. В сети есть формулы - считайте.
Отрицание численных способов решения уравнений хорошо при наличии аналитической же альтернативе. Выкладки никто смотреть не будет, а результаты - все.

Posted
13 часов назад, BAA сказал:

Давайте попробуем на пальцах. Первый каскад дает Ку~90, второй, с динамической нагрузкой, примерно мю~35.

Итого 3150. постоянная времени в катоде первого 0,27 секунды, второго 0,022 секунды. То есть даже у второго каскада fн 7Гц по -3 dB.
Как-то вот так. По питанию тоже постоянные большие.
Короче: не может быть.

Да. Вы правы. Я пробовал в симуляторе отключать корректирующие цепочки RIAA и без них АЧХ от входа до выхода устройства линейная и завала на НЧ нет вплоть до единиц Герц как вы и написали. Но только подключаю RC  RIAA  сразу имеем спад начина со 100Гц...

Posted
2 минуты назад, юрий робертович сказал:

Вспыльчивый, да, холерик, Овны они все такие. Но и быстро отхожу. Но на пальцах все от и до, это и пионЕрам  можно сообразить

У нас же форум для общения... Для удовольствия... Для большинства из нас это хобби для души... Чего нервничать и ругаться... Я не электронщик... Я технолог и механик нефтепереработки 2 образования получал. Ну не хватает практического опыта потхлектронике ... Для этого и общаюсь на форуме с Вами с опытними... Если был бы сам со знаниями то и делал бы все молча дома самостоятельно... Но общения по интересам не хватает... Среди окружения и коллег нет даже близко аудиолюбителей и радиолюбителей... Поэтому давайте жить дружно ...

  • Like (+1) 4
Posted

Сначала не заметил. Извините.
Еще один АудиоНотовец, может даже живьем видАл.
Найдите формулы и посмотрите на величину сигнала, модулирующего верхнюю лампу.
А по схеме - это SRPP. Что на схеме и написано. Разницу вам должили. Ждем-с.

1 hour ago, юрий робертович said:

Для начала, хотя почитайте

Вам почитать могу, ибо тому обучен и имею соответствующие квалификацию и стаж (научно-педагогический) и не только отечественный. Численные значения вам привели, в ответ: "почитайте". Ничего не напоминает: "да это ясно ежу, давно, но не только лишь вам". Не хотите аргументировать - не надо. Кстати те самые процЕнты примерно соответствуют 1dB.

Posted
56 minutes ago, юрий робертович said:

Но и быстро отхожу

Вот зашибись придумал. То есть все остальные должны подождать пока состояние ув. ЮР прийдет к установившемуся значению.
Про оправдание, которое есть у каждого надеюсь помните.

Posted

И относительно нота. Там нагрузки 620 и 470 килооОм, при сопротивлении "датчика тока" в 2.2 килоОма. Откуда можно вообразить величину образующейся ОС, по току. Зато резисторов не надо из невъ...ия тантала.
