8 часов назад, Васянин Сергей сказал:

... В принципе можно поставить и обычные, но немного упадет КПД выпрямителя.

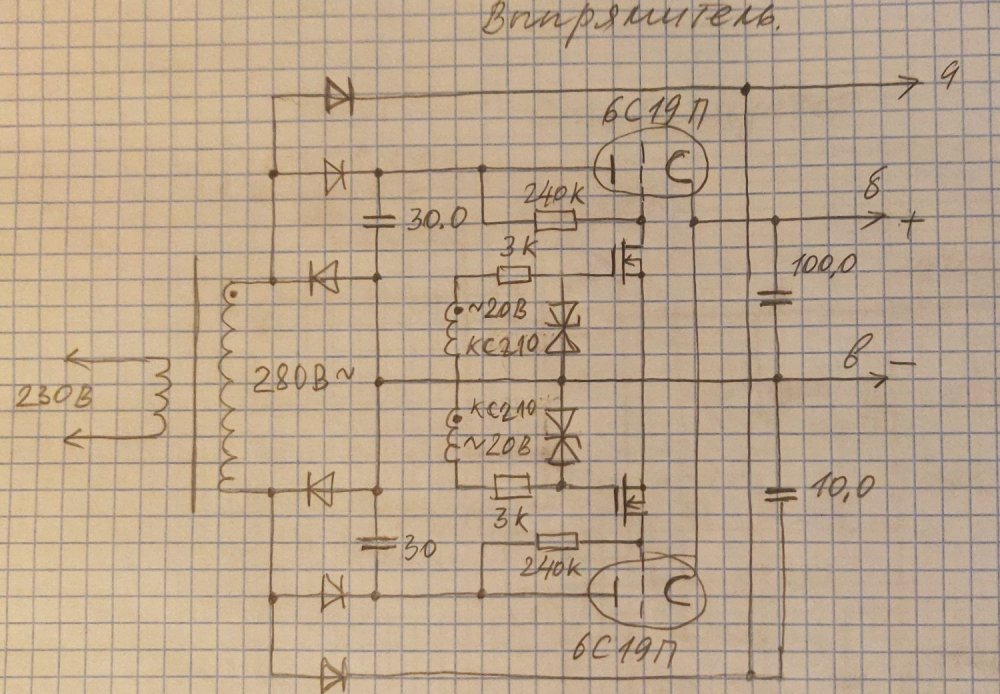

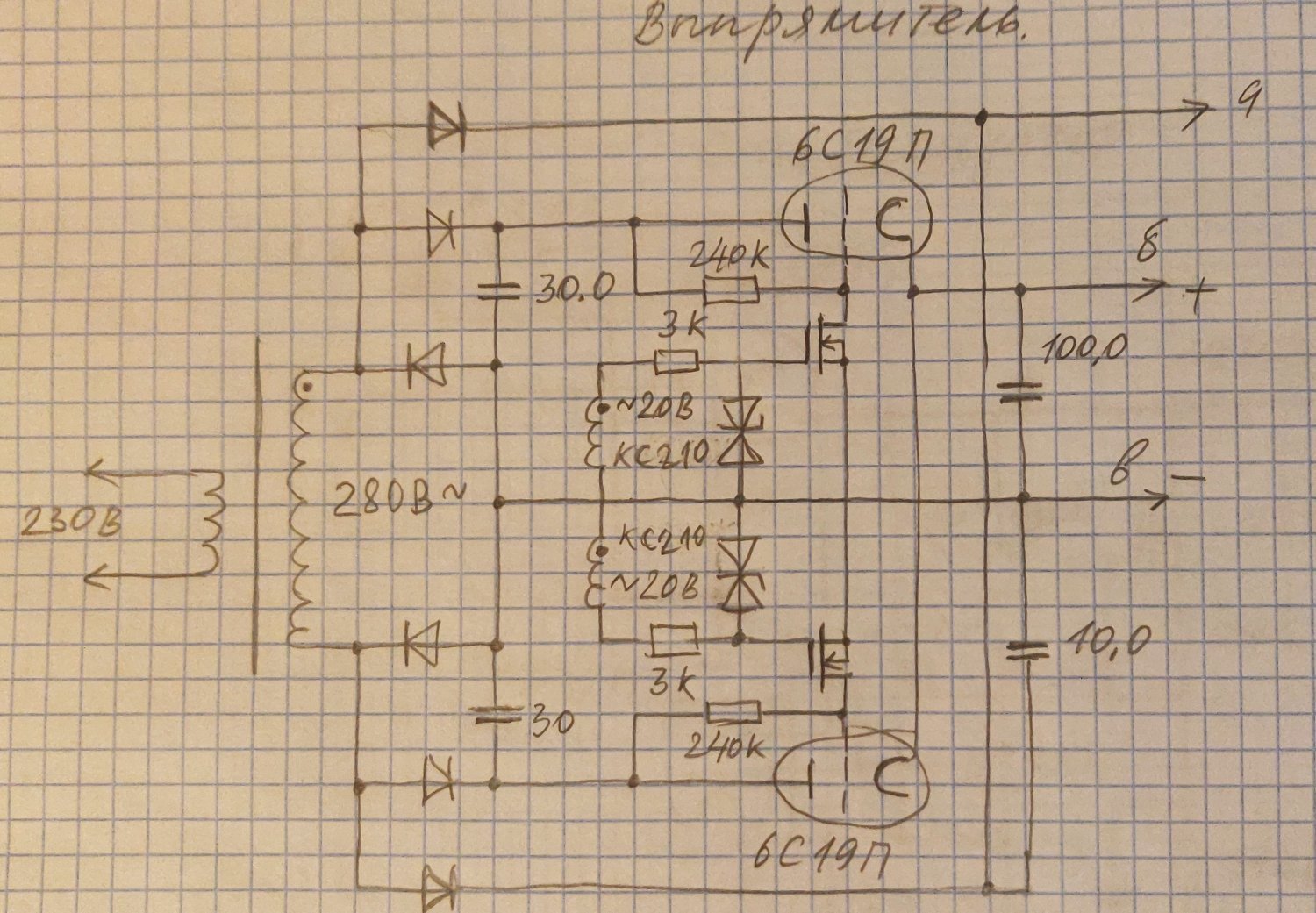

Вся засада в приведенной выше фразе. Для повышения КПД как раз и надо ставить обычные высоковольтные полевики. А с нормально открытыми чуть хуже, но появляется возможность очень просто организовать включение выпрямителя, достаточно разместить обмотки управления на отдельном малюсеньком трансе и коммутировать его питание при включении. Ниже исправленная схема, но они обе работают.


Ещё раз приношу свои извинения. На стапеле стоит одно, а думаешь про другое.

  • Like (+1) 1
  • Replies 63
  • Created
  • Last Reply

Top Posters In This Topic

Posted
2 часа назад, Stan Marsh сказал:

Сергей, укажите что именно подкорректировать/удалить, сделаем.

Да можно и не корректировать. Обе схемки рабочие, но со своей спецификой. Пусть будет выбор.

Posted

Сергей, добрый день. Занимаюсь тем же, естественно свой вариант. Подскажите в схеме в 1 посте зачем полевик повторитель после ИТ в смещении верхней лампы каскода.

Posted
12 часов назад, johnson1496 сказал:

Сергей, добрый день. Занимаюсь тем же, естественно свой вариант. Подскажите в схеме в 1 посте зачем полевик повторитель после ИТ в смещении верхней лампы каскода.

Повторитель стоит для уменьшения внутреннего сопротивления источника смещения, на звуке это отражается, особенно на низких.

Posted

К сожалению нужен от возбуда. Хотя возбу мог случиться от не оптимального монтажа макета, посмотрю, но 1ком все лучше, чем без повторителя. Может я и перестраховался с повторителем, обжогшись на более мощном каскаде, но пусть пока будет. Послушаю, потом решу.

Posted

Резистор 1 кОм нужен, хотя тут все зависит от крутизны примененный лампы. Начну без повторителя -  конденсатор сведёт выходное сопротивление ИТ на нет.

  • 3 weeks later...
Posted

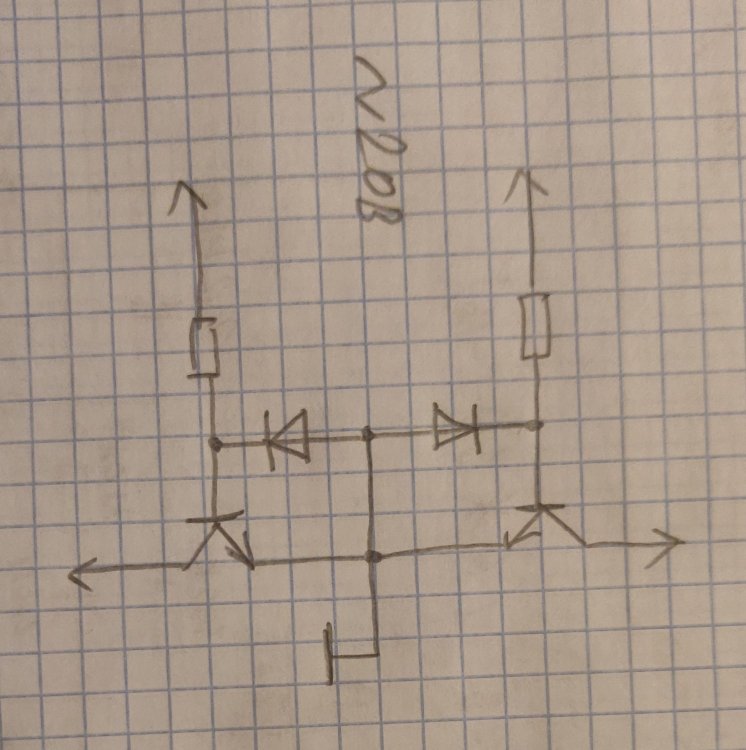

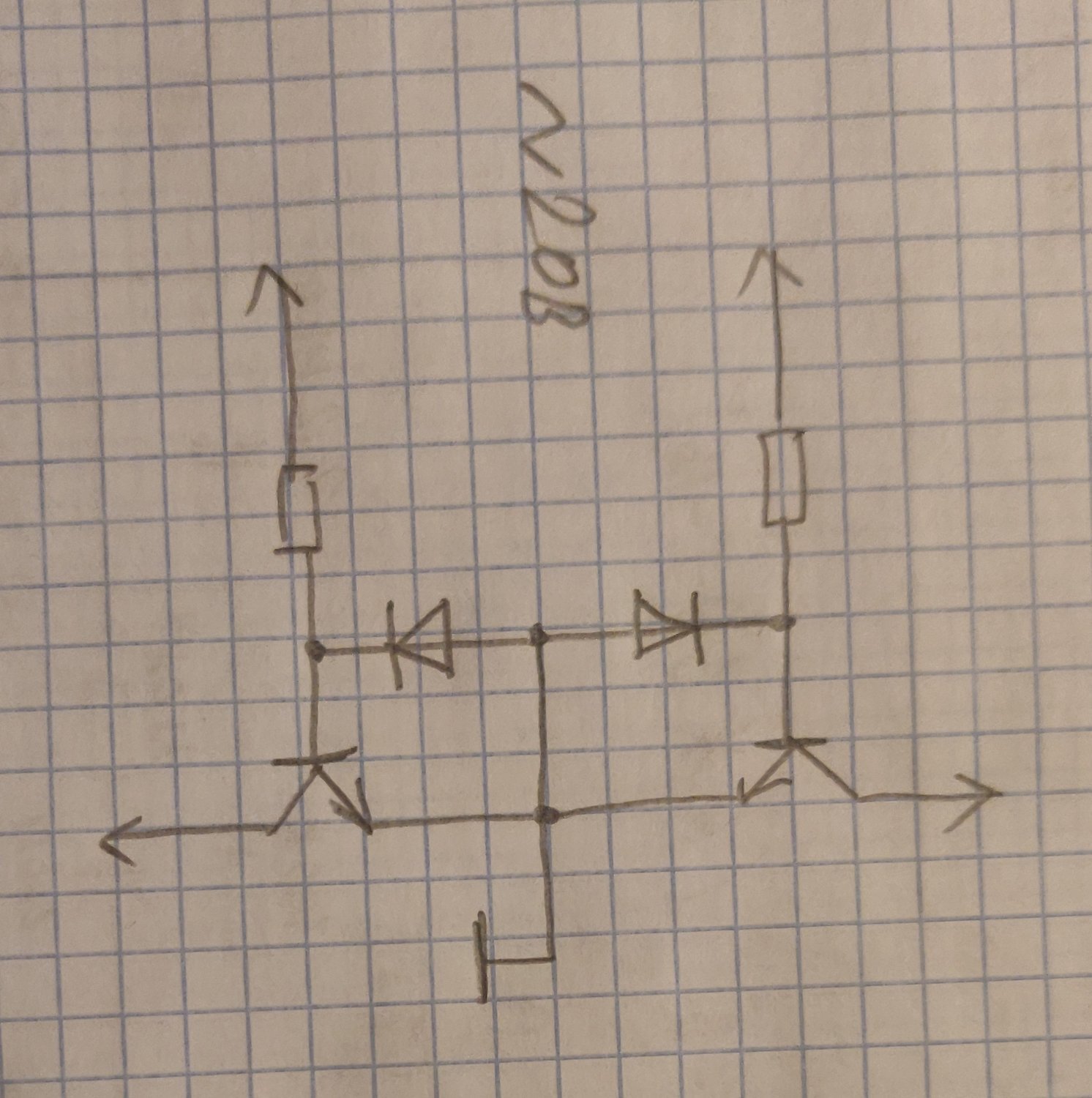

Потихоньку собрал БП на шасси. Попутно немного изменил схемку. Это коснулось управления лампами, убрал полевики и поставил обычные маломощные высоковольтные транзисторы, получилось лучше, чем с полевыми.

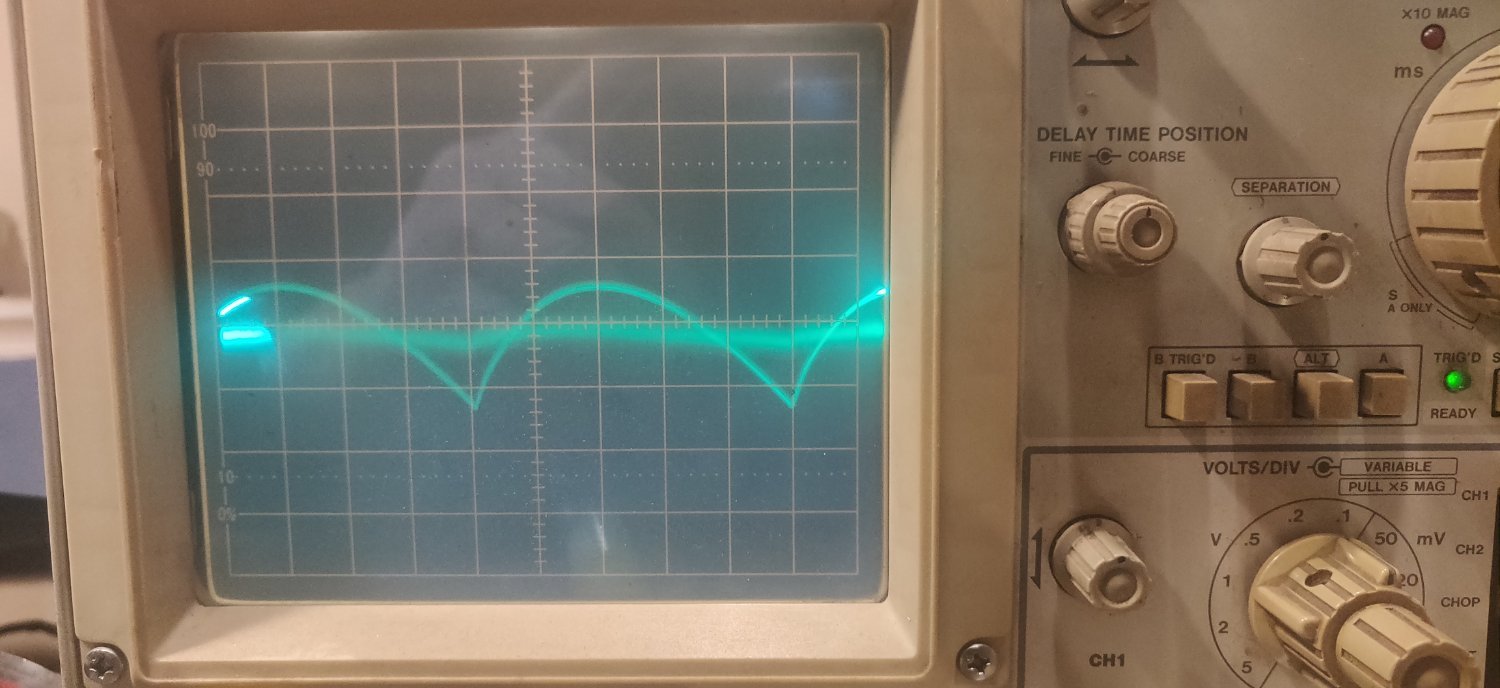

После установки на шасси, параметры только улучшились, ниже осциллограмма на входе стабилизатора (1в/дел) и на выходе (1мв/дел)IMG_20251201_194427.thumb.jpg.a846570d568fce82fb03488b146c873e.jpg

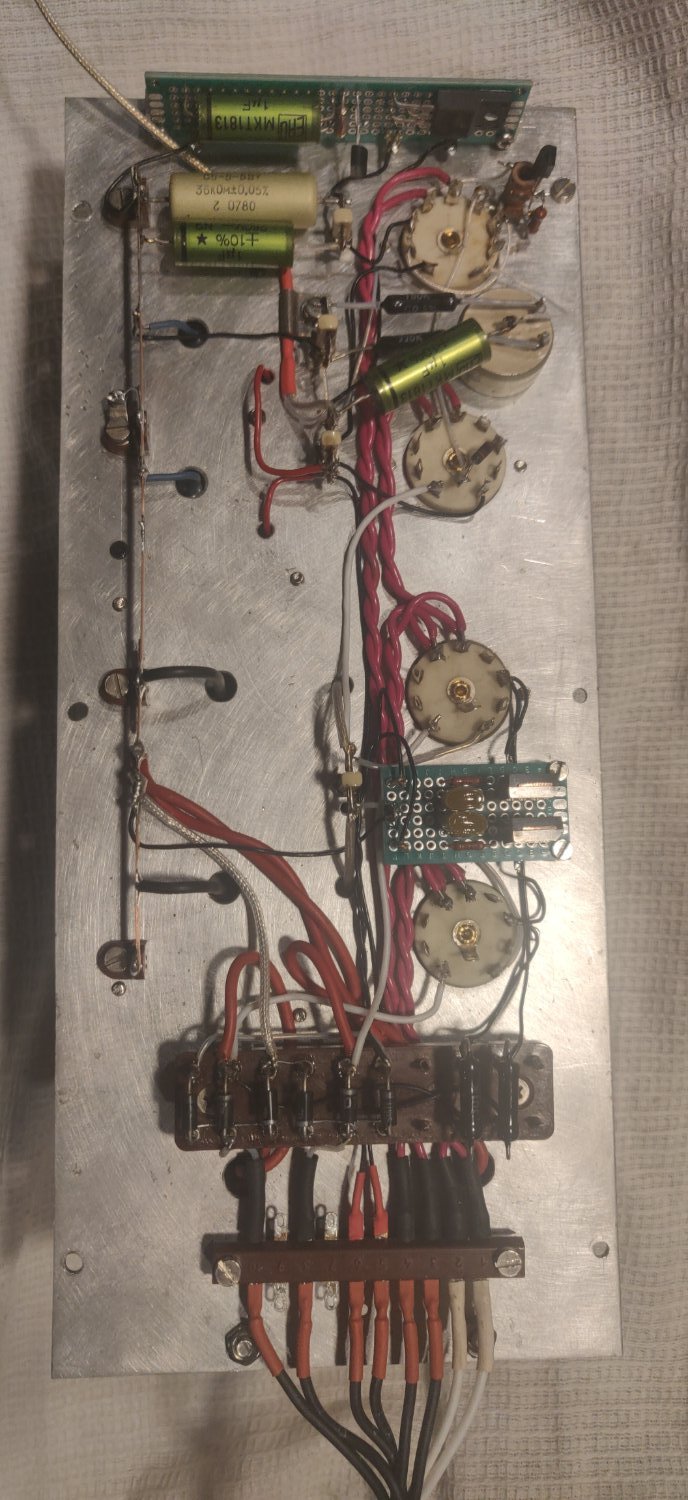

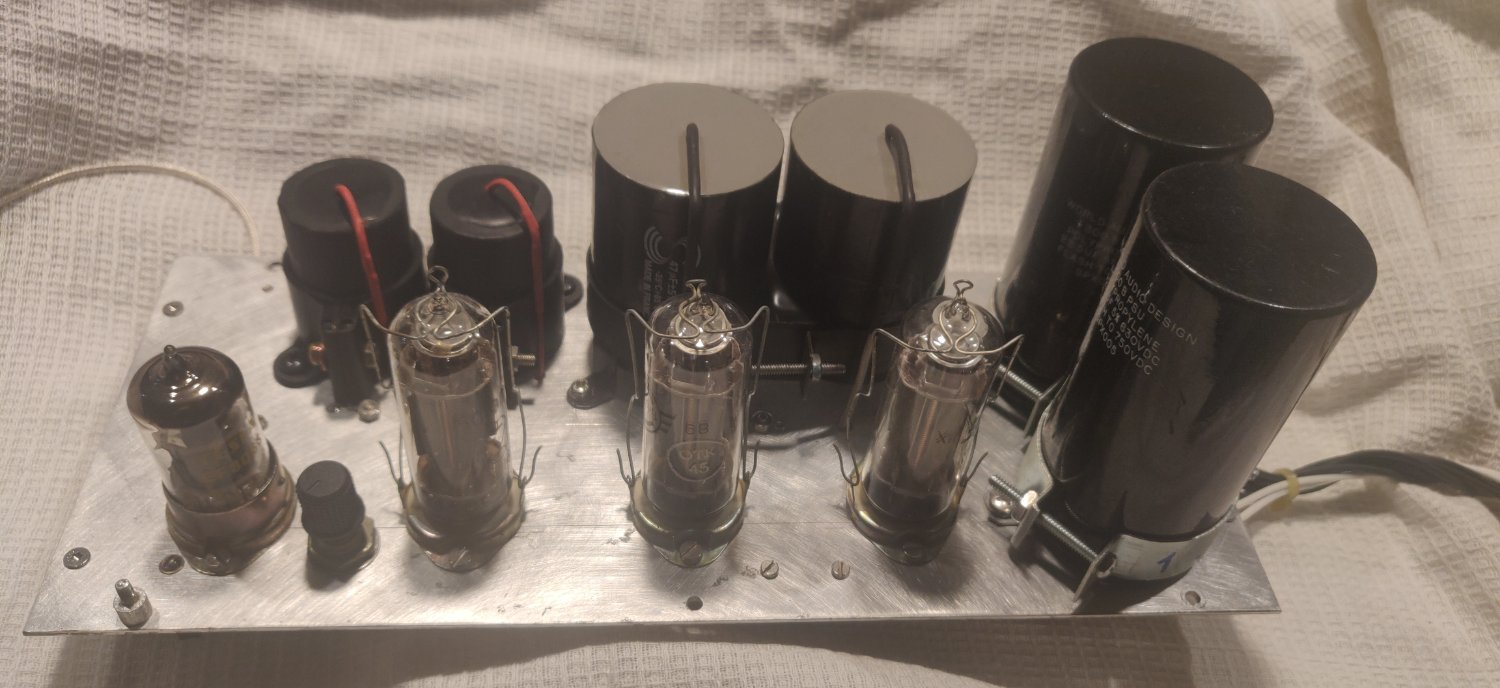

За одно и фото самого смонтированного блока питания.IMG_20251201_203521.thumb.jpg.e5f3314f6354694846fa6320971399cd.jpgIMG_20251201_203411.thumb.jpg.89fd22156bccc0591f0a922d26004fd4.jpg

  • Like (+1) 2
  • 2 weeks later...
Posted

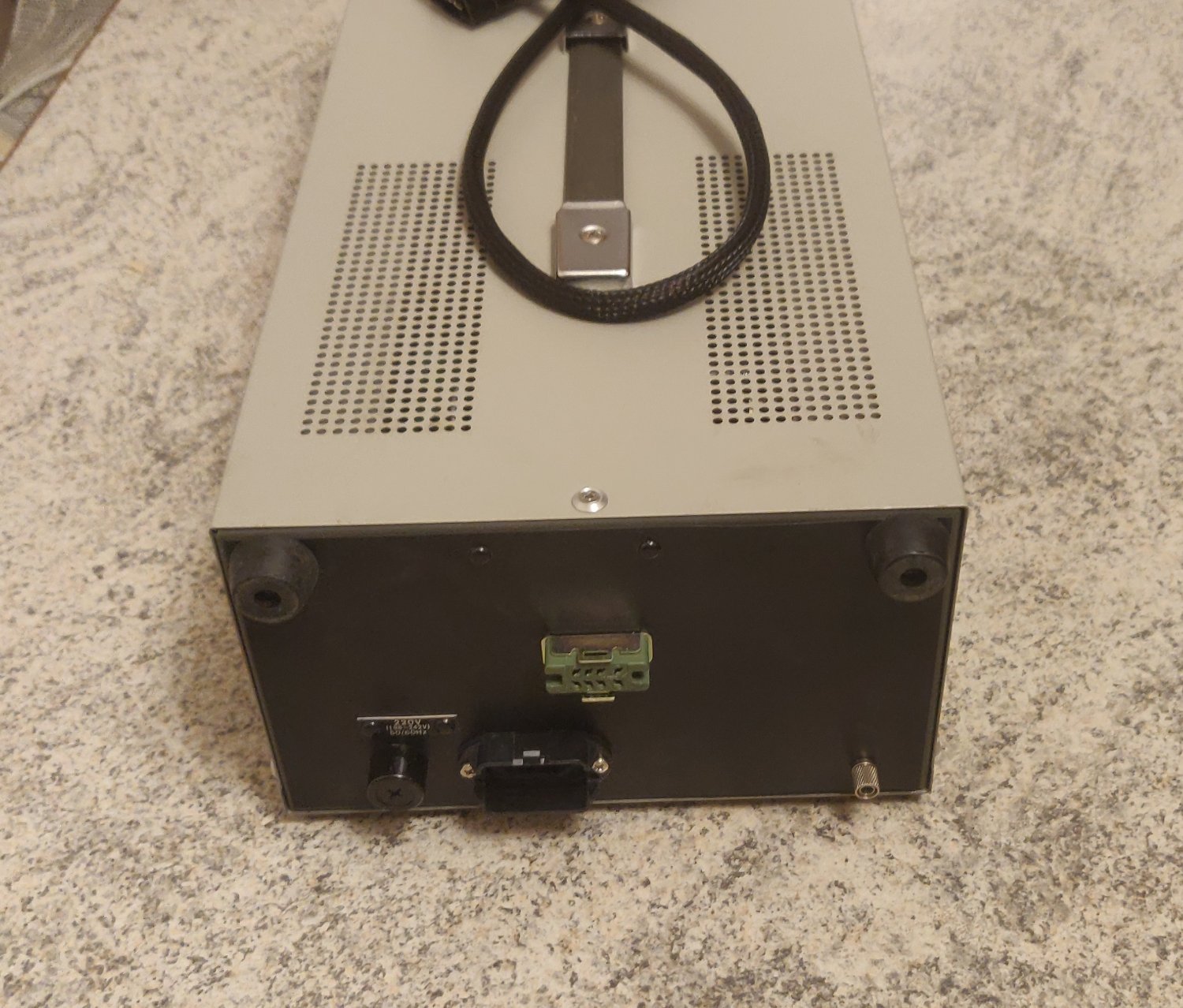

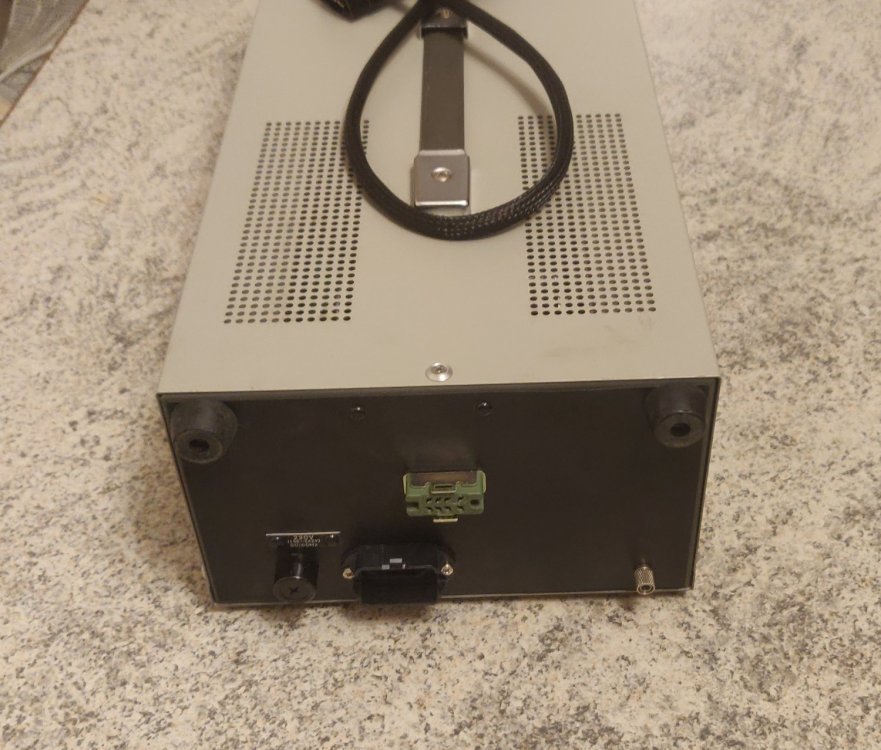

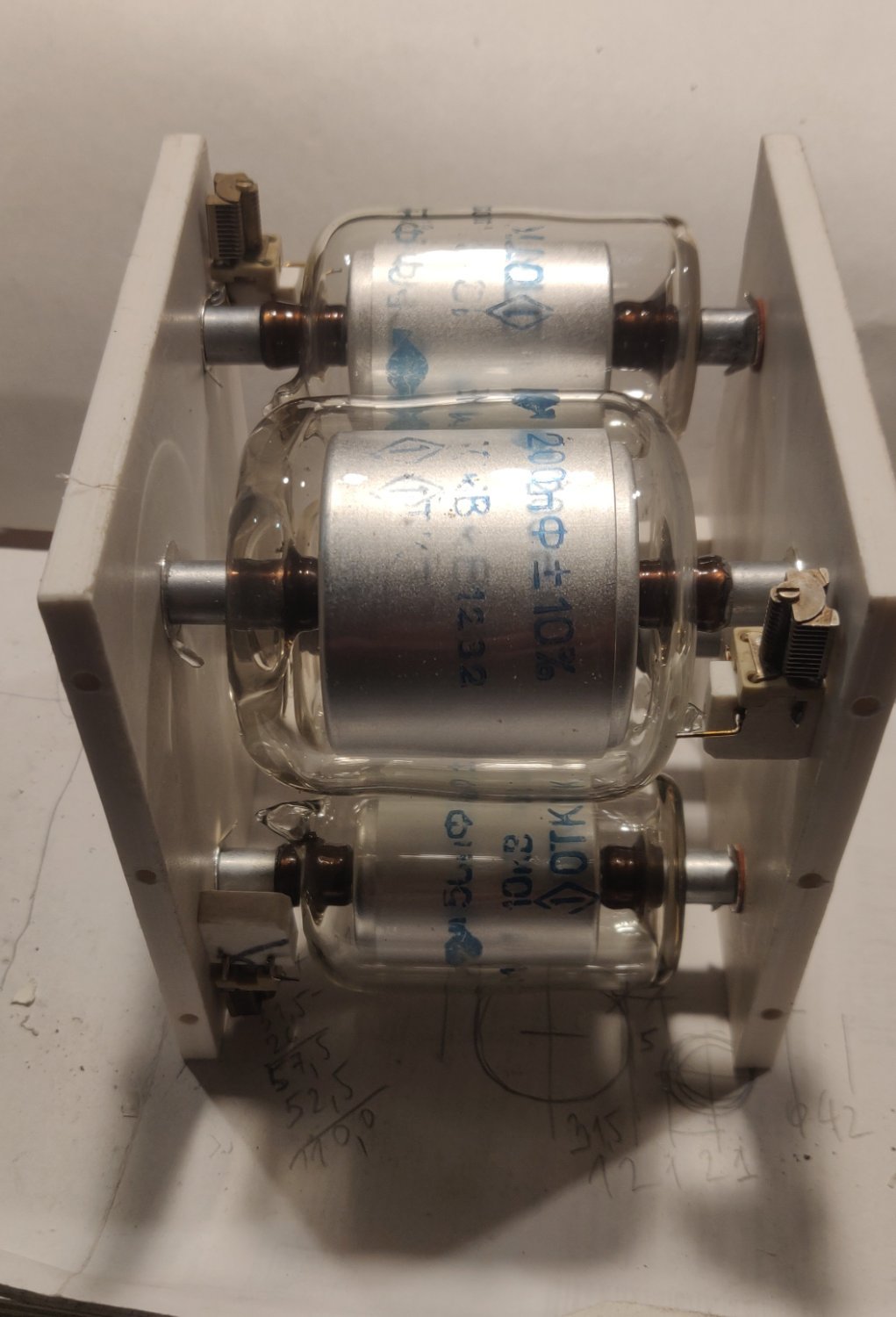

Закончил монтаж блока питания в корпус. Теперь он выглядит так:

IMG_20251213_234156.thumb.jpg.345f9a6db8b637204ac1865d04fbfa7e.jpgIMG_20251213_234220__01.thumb.jpg.6391bd66f3ac626516afcbacacb6b0bb.jpg

Вид со стороны стабилизатора:

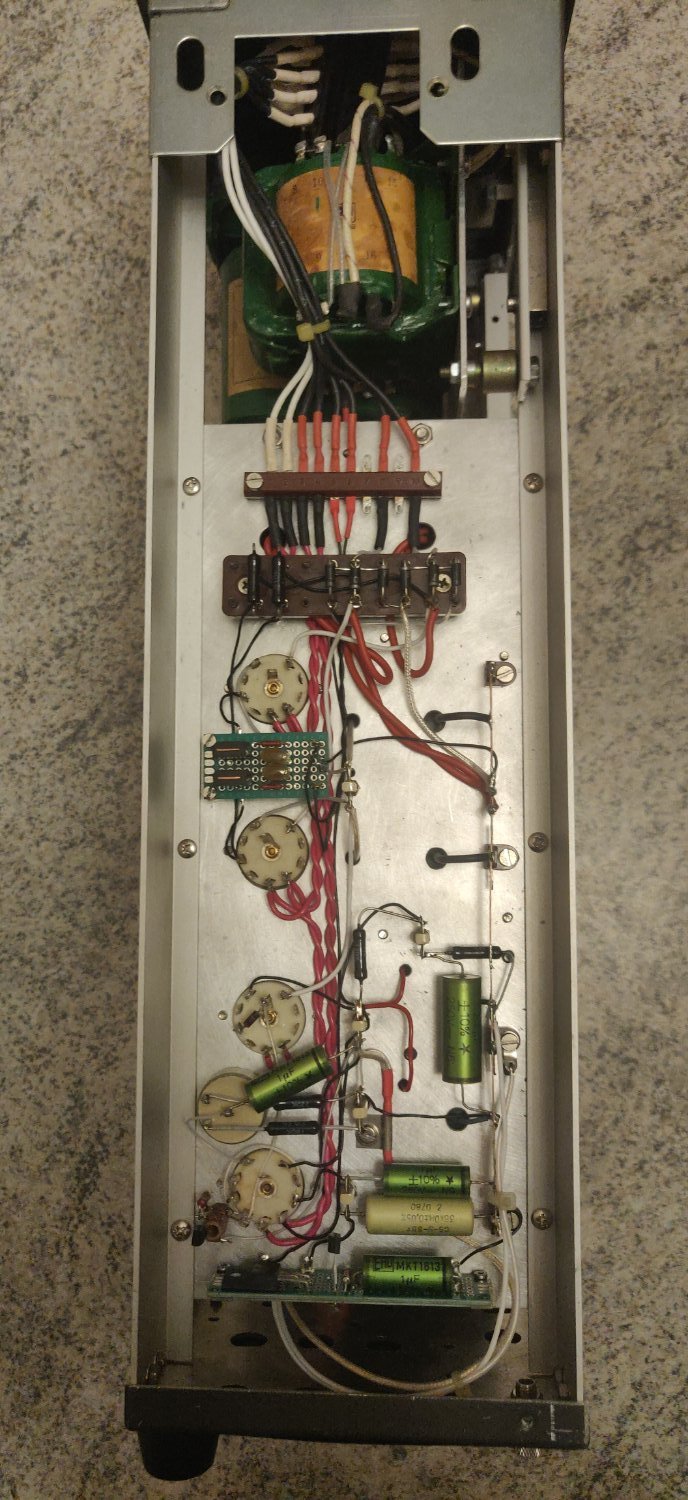

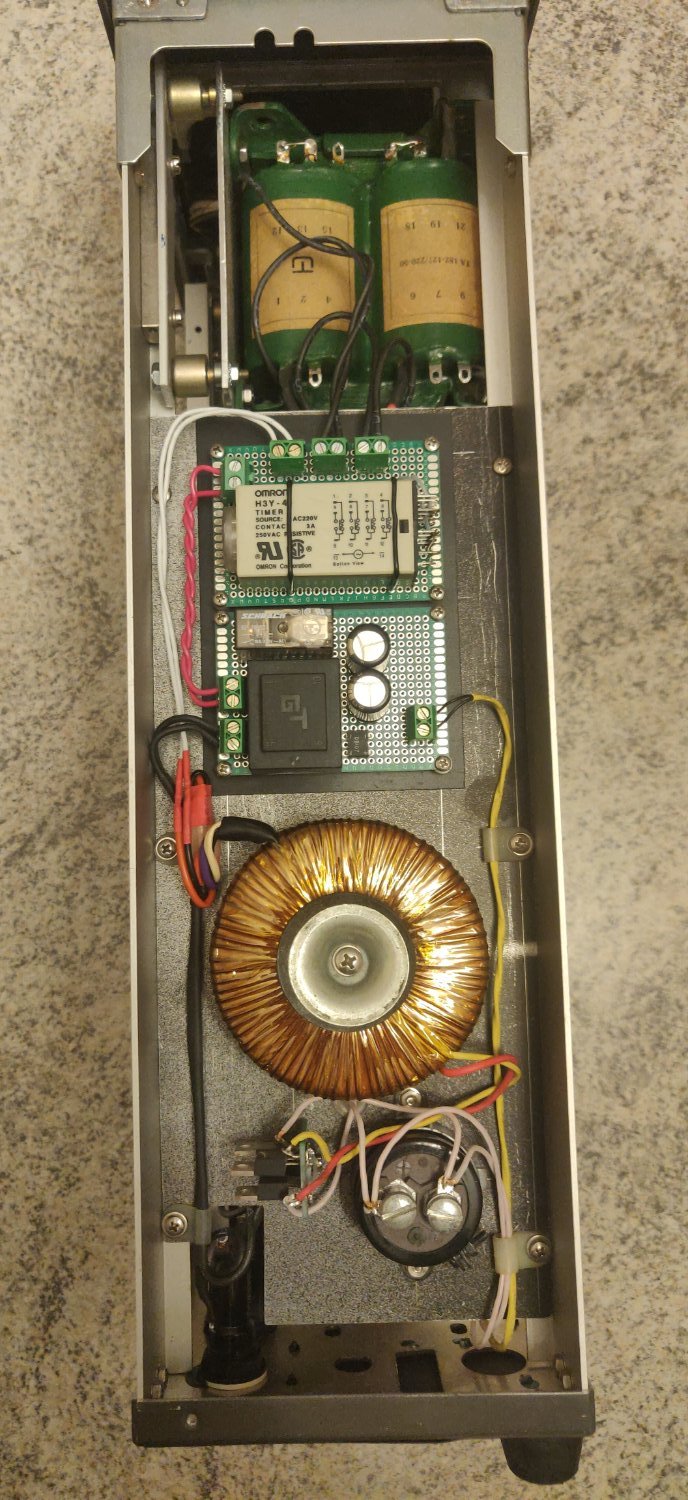

Общий вид без кожуха:

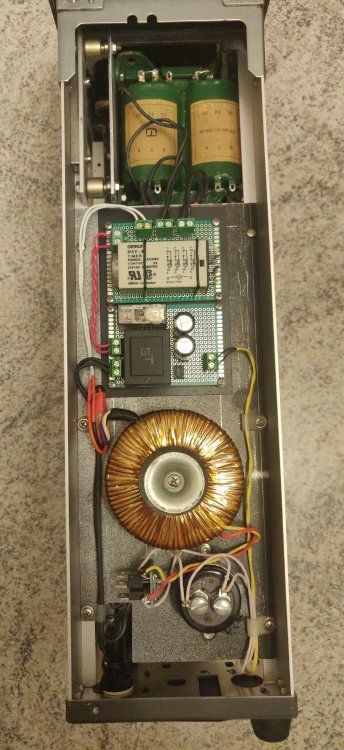

Вид со стороны вспомогательных блоков:


Здесь расположены: трансформатор и выпрямитель накала корректора, вспомогательный дежурный источник питания мощностью 0,15 вт и реле времени задержки включения анодного питания.

  • Like (+1) 7
  • Cool (+1) 1
