Решил поднять тему аудио трансформаторов для малых сигналов, т.к. если по намотке, расчету или покупке готовых выходных трансформаторов все более менее понятно и кое-какая информация есть на форуме, то необходимость в согласующем/повышающем трансформаторе для цепей со слабыми сигналами может вызвать вопросы.

Предлагаю для обсуждения следующие варианты:

1) Повышающий трансформатор на вход корректора для МС-звукоснимателя

2) Повышающий трансформатор с балансным подключением на вход микрофонного предусилителя

3) Согласующий трансформатор на вход/выход преампа с возможностью балансного подключения

Если что-то забыл, то список можно расширить.

Интересует опыт собственного изготовления, а так же доступные промышленные образцы с вменяемым соотношением цена/качество. Можно ли что-то подходящее купить на том же али, или там нет ничего хорошего, может кто-то сталкивался? Какие фирменные трансформаторы сейчас доступны?

Posted

Мне тоже интересно, если по опыту собственного изготовления есть некоторые наработки на форуме:

То по обсуждению того, что на сегодня можно приобрести из готового, нет темы.

Было бы интересно выслушать участников, имеющих такой опыт.

Posted

Давно было, какие то брали, 1 к 4 похожи были на первом фото в блестящих экранах, ставили, со звуком все нормально, по частотки как написано было свыше 70000 и ниже 20





  • Like (+1) 2
Posted
3 часа назад, vs music сказал:

На почившем в бозе форуме Хай-Фай.ру были хорошие отзывы о трансах Lundahl - https://www.hi-fi.ru/forum/forum48/topic86254/



ещё:

Повышающий трансформатор Lundahl LL1931Ag

Стереофил
Граммофонные мечты № 54: оптический картридж DS Audio DS003 и EMIA, Lundahl, Koetsu, Sculpture A повышающие трансформаторы Страница 2 | Stereophile.com
Amorphous Core (Lundahl)
В усилителе K & K Audio Premium Silver MC стоимостью 1500 долларов США (сноска 3) используются трансформаторы LL1931 Ag от Lundahl, которые изготовлены из "тончайшего аморфного кобальтового неразрезного ленточного сердечника" Lundahl и намотаны проволокой из чистого серебра. По словам Кевина Картера из K & K Audio, "LL1931 обеспечивает очень открытую и подробную картину записанного"пространства", обеспечивая такой уровень детализации, с которым я никогда раньше не сталкивался на пластинках".

Мои прослушивания подтвердили наблюдение Кевина, но мой опыт работы с этим трансформатором ограничен, потому что я прослушивал его только с одним картриджем: высокоомным (40 Ом) Zu Audio Zu / DL-103 Mk.II движущаяся катушка. (Веб-сайт Lundahl специально рекомендует повышающий коэффициент LL1931 Ag для использования с картриджами 40 Ом. )

Я слушал K & K + Zu-Denon (с различными этапами RIAA) в течение многих месяцев. Каждая запись свидетельствовала о завораживающем эффекте четкости LL1931 и гусиной неровности его кратковременного укуса. Воспроизведение басов может быть захватывающим, в самый раз плотным и по-настоящему мощным. Лучшей, наиболее очевидной чертой LL1931 было то, насколько конкретно он передавал записанную информацию. Его худшей чертой было то, что по сравнению с mu-metal SUT в Auditorium 23 (который был разработан Китом Ашенбреннером для использования с DL-103) промежутки между деталями казались пустыми, в результате чего хвосты реверберации и вибрирующий воздух собора пропадали или ослабевали. Lundahl transformers (сноска 4) продемонстрировали плотный бас, насыщенную детализацию и несколько грубоватую четкость. A23 продемонстрировал правдивость тона, ритмичный отскок и более утонченное представление атмосферы.

По словам Пера Лундала, написавшего по электронной почте: "Выбор материала сердечника - это вопрос вкуса. Наши первоклассные трансформаторы MC доступны либо с нашим неразрезным аморфным ленточным сердечником (например, LL1931), либо с обычным многослойным сердечником из mu-металла (например, LL1933). Как оказалось, трансформатор с аморфным сердечником наиболее популярен, но некоторые аудиофилы по-прежнему предпочитают трансформатор с мю-металлической ламинацией. В измерениях THD ... и линейности версия с mu-металлической ламинацией превосходит версию с аморфным сердечником, но в тестах на прослушивание аморфный сердечник обычно выигрывает ".

Я попросил Пера объяснить металлургические различия между магнитом, аморфным кобальтом и нанокристаллическими сердечниками трансформатора.

"В истинно аморфном материале не должно быть никакой кристаллической структуры. Атомы ориентированы случайным образом, и в них нет повторяющейся структуры, подобной той, которую вы обнаруживаете в большинстве твердых металлов. Для достижения этой цели расплавленный металл охлаждается так быстро, что атомы застревают в своих случайных положениях. ... Это очень быстрое охлаждение является причиной того, что аморфный металл доступен только в виде тонкой пленки толщиной около 1 мил (0,025 мм).

"Для получения нанокристаллического материала специальное аморфное железо подвергается тщательной термообработке при строго контролируемых температурах. В этом процессе образуются очень маленькие [нанокристаллы] ".


У меня есть 4 версии

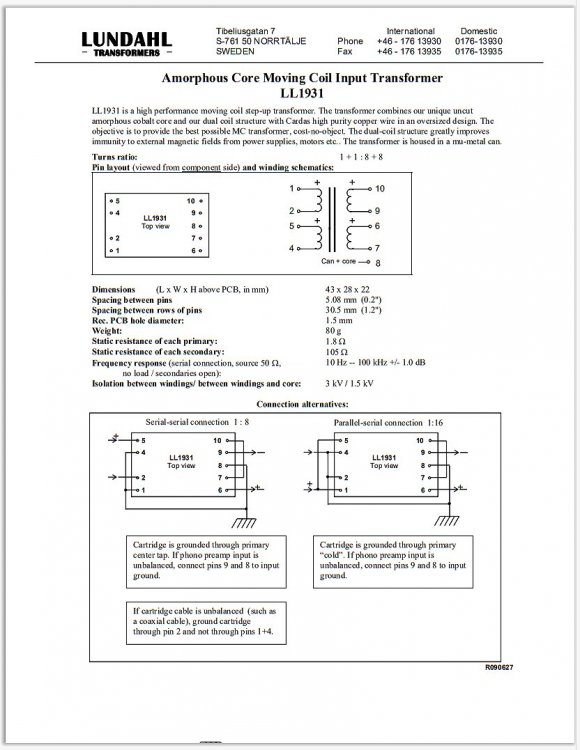

LL1931Ag Собранная версия от Lundahl или Kit format
LL1931Cu собранная версия от Lundahl или Kit format



ИСТОЧНИК (с комментариями)
  • Like (+1) 2
Posted



В 27.10.2022 в 07:41, maximka сказал:

Давно было, какие то брали, 1 к 4 похожи были на первом фото в блестящих экранах, ставили, со звуком все нормально

Это обнадеживает, надо будет попробовать, т.к. цена у них гуманная.

В 27.10.2022 в 11:53, vs music сказал:

о трансах Lundahl

Да, на эти трансформаторы натыкался тоже при поиске информации. Какие-то модели есть даже в продаже на Аудиомании в разделе самоделок. Но цены на них за гранью добра и зла, на мой взгляд.

Еще вопрос есть, на выход преда или фонокорректора нужно ставить трансформатор 1:1, какое сопротивление лучше выбирать? В продаже в основном предлагаются варианты 600 Ом:600 Ом, не маловато ли это?

И, например, для организации микрофонного предусилителя, с каким усилением и сопротивлением лучше выбирать трансформатор?

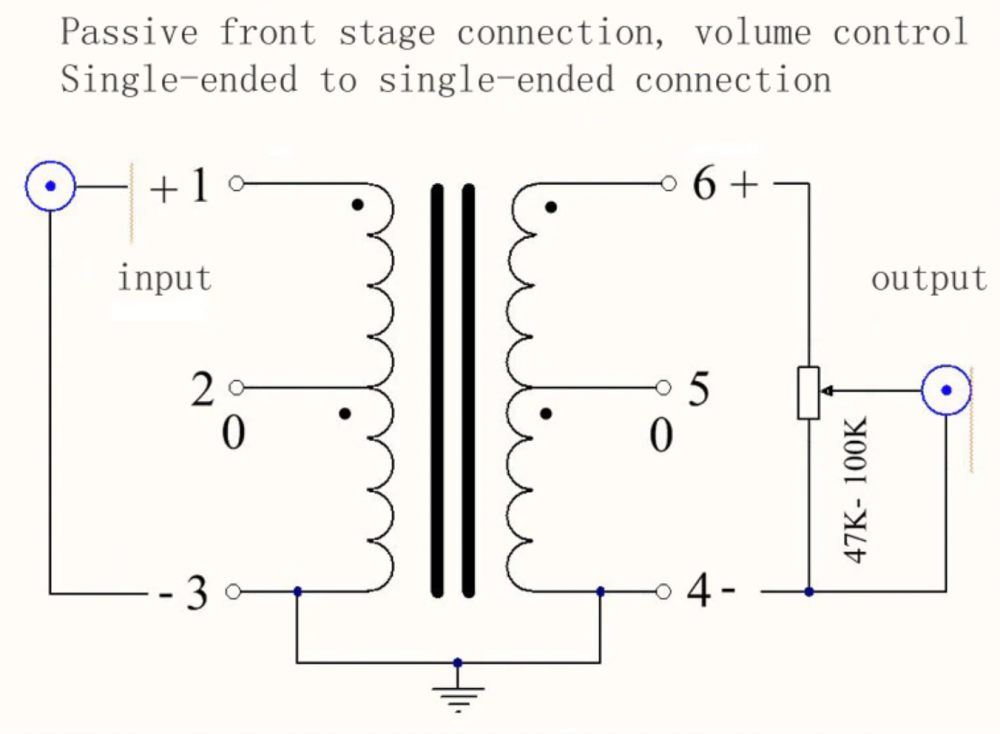

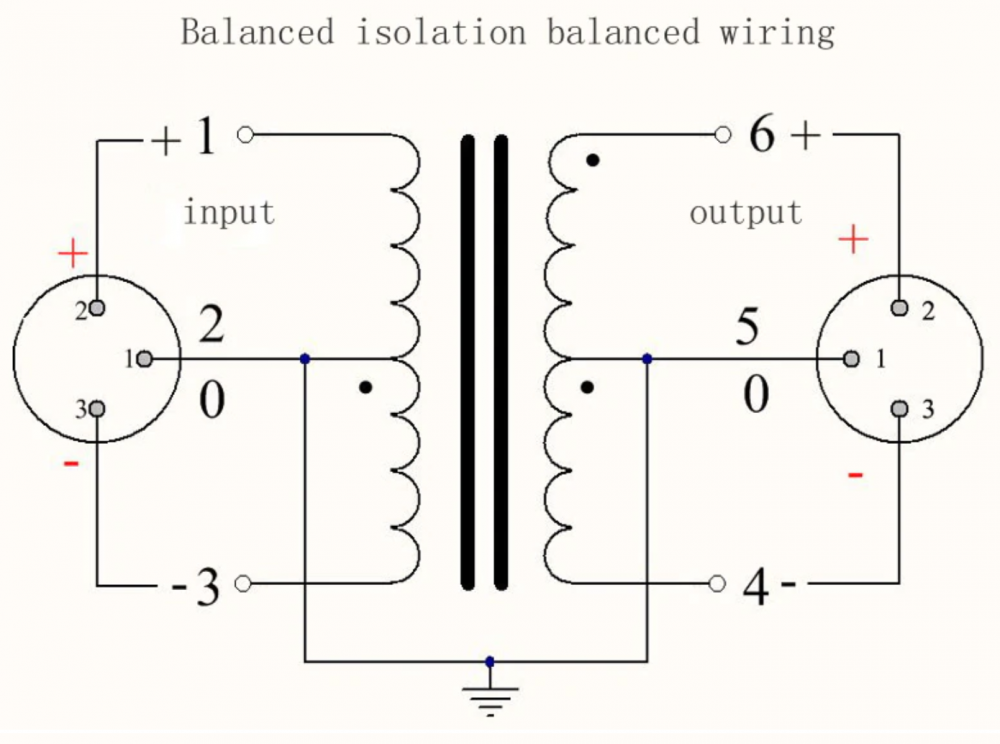

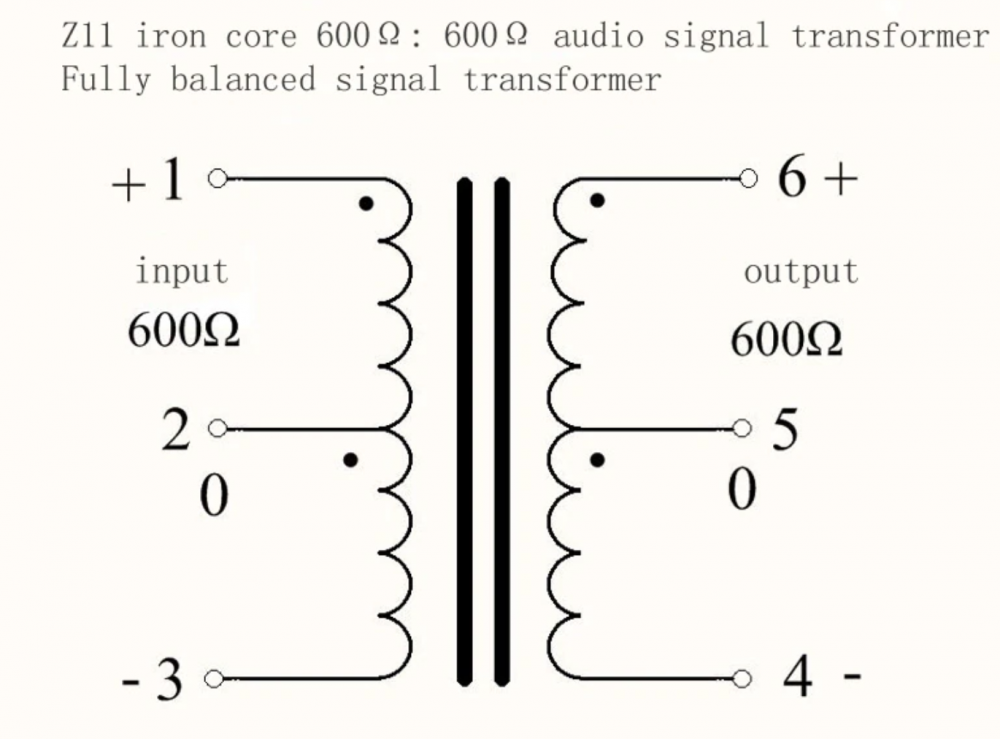

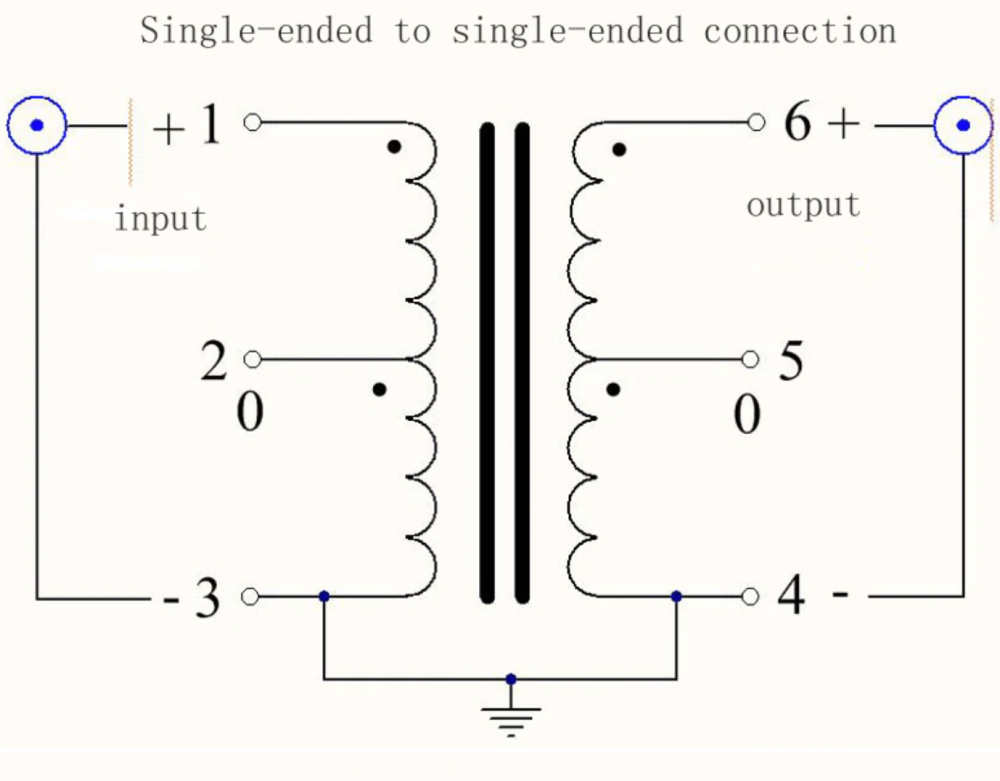

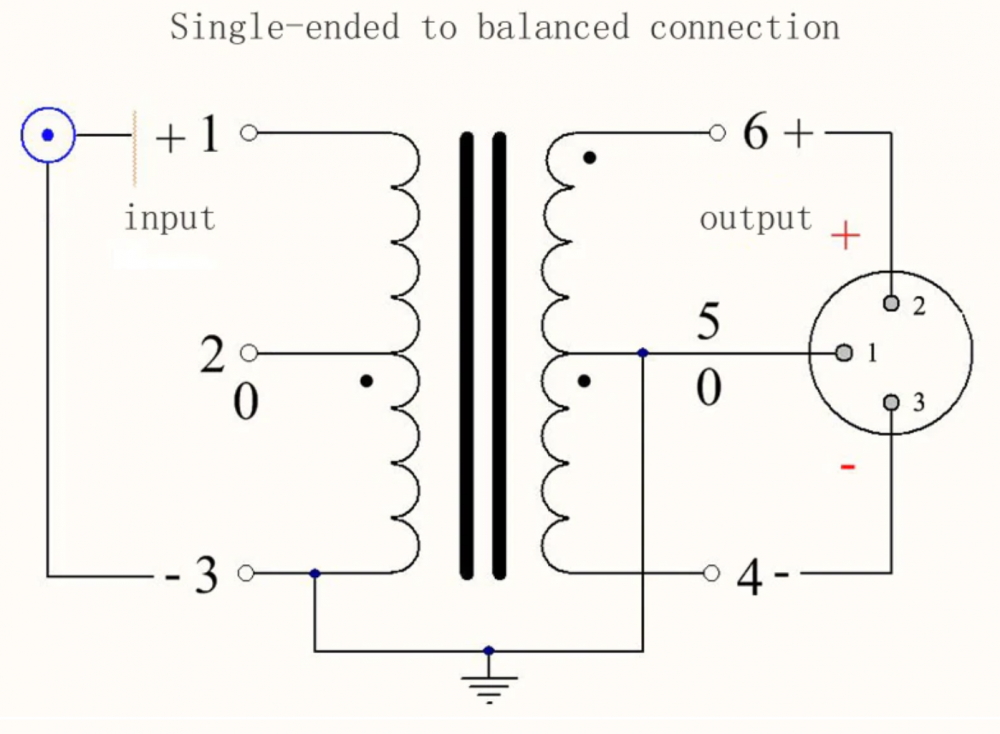

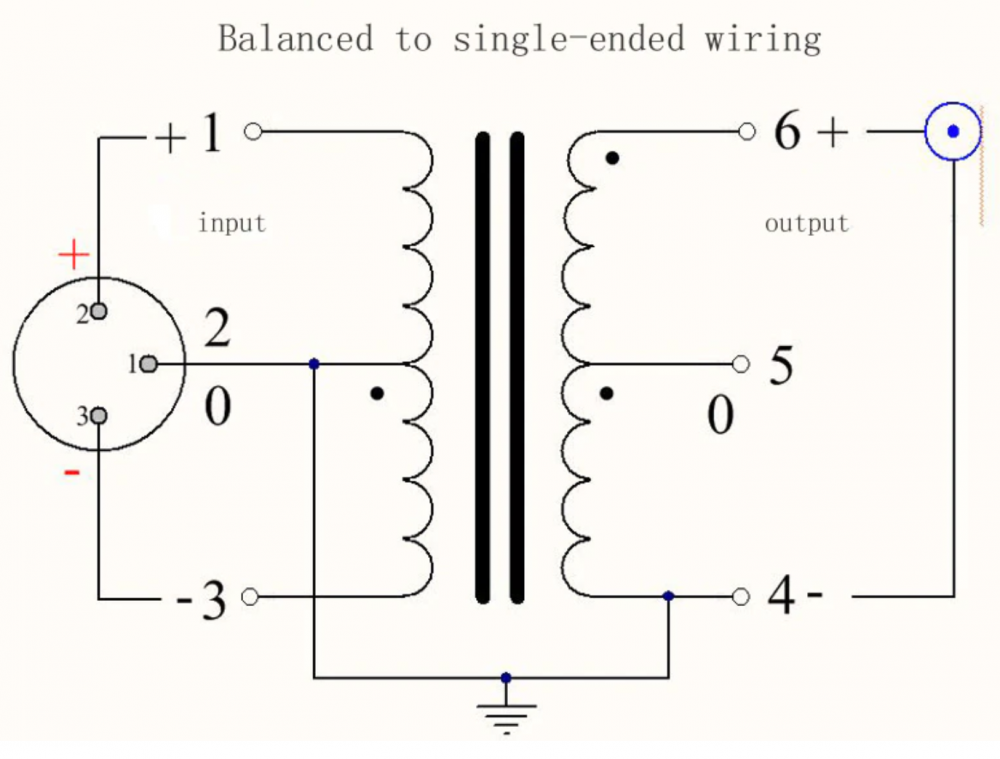

Под спойлер еще утянул из описания на али схемы подключения трансформаторов, может пригодиться:

Спойлер









  • Like (+1) 2
Posted
10 минут назад, Valinor сказал:
В 27.10.2022 в 11:53, vs music сказал:

о трансах Lundahl

Да, на эти трансформаторы натыкался тоже при поиске информации. Какие-то модели есть даже в продаже на Аудиомании в разделе самоделок. Но цены на них за гранью добра и зла, на мой взгляд.

Коля, они для МС головок, цена для качественного изделия такая и будет.

12 минут назад, Valinor сказал:

Еще вопрос есть, на выход преда или фонокорректора нужно ставить трансформатор 1:1,

В качестве XLR (БАЛАНСНОГО) линейного выхода? А то понять могут по разному.

За схемки спасибо.

Posted
1 минуту назад, Ollleg сказал:

В качестве XLR (БАЛАНСНОГО) линейного выхода? А то понять могут по разному.

Для организации из небалансного линейного выхода балансного линейного выхода.

  • Like (+1) 1
Posted

Из отечественных неплохи ВТ-174. Их индуктивность первички более 100Гн. Это для частоты 20Гц импеданс почти 15кОм.



Posted
1 час назад, Valinor сказал:

Да, на эти трансформаторы натыкался тоже при поиске информации. Какие-то модели есть даже в продаже на Аудиомании в разделе самоделок. Но цены на них за гранью добра и зла, на мой взгляд.

Аудиомания - это магазин , где на всё цена в 2-3 конца .

Posted
5 минут назад, vs music сказал:

Аудиомания - это магазин , где на всё цена в 2-3 конца

Мягко скажем, немного преувеличенно, таких концов давно нет.

Они зачастую работают на комиссию, если даже 2 конца (100%) навернут на ценник мелкого производителя, с ними работать не будут, т.к. ждать по такой цене реализацию и получение своих денег придётся ооочень долго, что явно невыгодно обоим сторонам.

Мелочёвка не в счёт, а вот район от 3000 рэ уже заметно диктует свои условия по реализации.



Posted
32 минуты назад, Ollleg сказал:

Мягко скажем, немного преувеличенно, таких концов давно нет.

я покупал у них неоднократно  только по одной причине - нужно было быстро получить . Цена была выше , чем на немецком сайте ровно вдвое . К достоинствам их сервиса могу упомянуть хорошую оперативность выполнения заказа .

Posted
6 минут назад, vs music сказал:

Цена была выше , чем на немецком сайте ровно вдвое

Ну так таможенный сбор никто не отменял. На японских аукционах тоже всё дёшево, пока не подсчитаешь таможню и доставку.

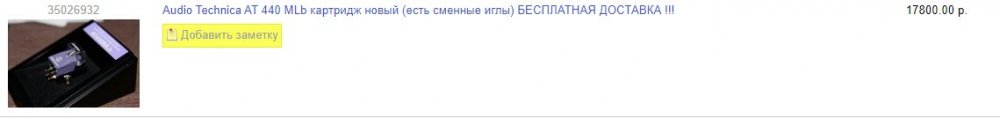

На немецких покупал иглу АТ440, старая сточилась, так даже на 18.000 рэ таможенный сбор содрали, это 2 года назад..... В итоге вышло, что в аудиомании , если бы была, по той же цене купил бы, может чуток подороже, но с доставкой на след день на дом, а не месяц почты.....

Posted

На сайт продажи в германии заходил, в переводе на наши рэ 17.800 и стоила на тот момент,

на аудиомании 21.000 рэ последний раз была, тянуть от производителя из Японии ещё дороже выходило....

Вот и весь расклад.





Posted
22 часа назад, Ollleg сказал:

На сайт продажи в германии заходил, в переводе на наши рэ 17.800 и стоила на тот момент,

на аудиомании 21.000 рэ последний раз была, тянуть от производителя из Японии ещё дороже выходило....

Вот и весь расклад.

Я покупал в Аудиомании давненько , несколько лет уже прошло . И тогда разница в цене - была очень заметной  . Не в пользу Аудиомании ...... Из Японии ничего не покупаю . Лучше переплатить за аппарат  , но выбрать нормальный экземпляр в своём городе ( с осмотром , и с проверкой ) ,   чем рисковать деньгами/маяться ожиданием , и потом получить неисправный джанк . Отремонтировать-то можно далеко не всё .

Posted

С такими никто не пересекался?

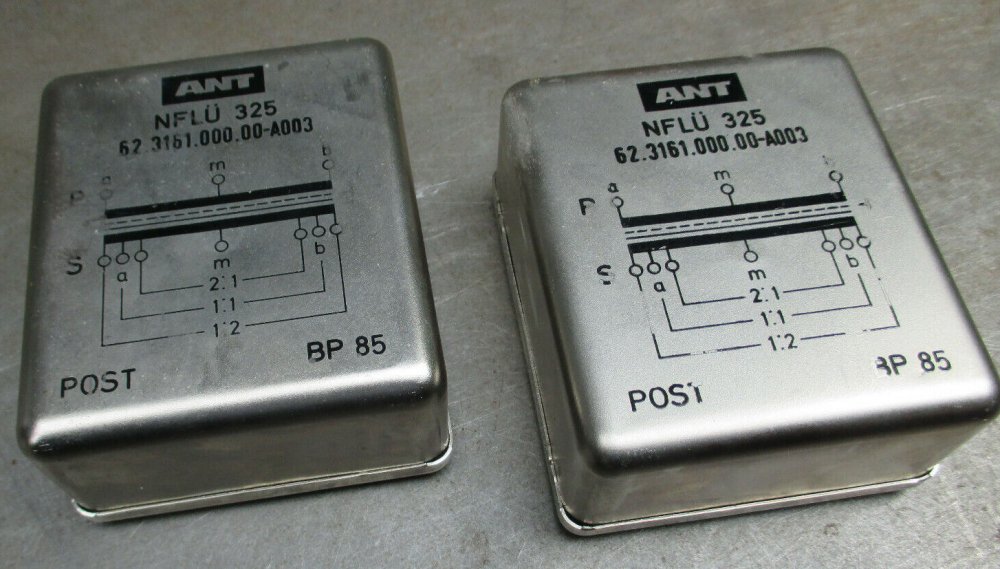

Telefunken NFLÜ 325

DC resistances:

Primary        13 ohms

Secondary   2:1      8 ohms

Secondary   1:2     26 ohms

Secondary   1:1     14 ohms

Impedance:   600 ohms.

Dimensions:  8 * 9.5 * 4.3cm

Weight:          1kg

Весьма подкупила последняя строчка спецификации :smile-03:  Прихватил подвернувшуюся парочку.



  • Like (+1) 1
  • 4 weeks later...
Posted

Промышленные брал от BeyerDynamic, пока были нормальные остатки у торговцев, не с помойки или разбора, очень вменяемое профессиональное качество при абсолютно гуманных ценах и малых габаритах.  Каталоги на них доступны в интернете, можно самому разобраться по маркировке, продаваны очень часто неадекватно расшифровывают.

К изделиям Lundahl отношусь абсолютно безразлично, без пиитета вообще, добротный ширпотреб среднего уровня ИМХО.
Раньше было удобно использовать в связи с известностью брэнда, хорошей повторяемостью характеристик и быстрой доступностью, но в последние 2-3 года складских остатков у них практически нет, мотают под заказ, срок ожидания до 4 недель, быстрее у себя изготовить.

Поляки делают вполне вменяемые звуковые трансформаторы, пробовал разные, цены вполне приемлемые toroidy.pl

Китайцев не брал никогда и не буду, у них понятие "тип стали" обычно только "хоросая настоясяя"

Балансные в последнее время мотаю на чешских ториках 40/25-10[15] (0.35), сталь по насыщению и начальной проницаемости заметно "лучше" 3425-й, иногда отдаю коллеге на отжиг их дополнительно перед использованием, обычно пропитка либо лаком под вакуумом, либо подогретой восково-масляной смесью под небольшим разряжением.  Намотка простейшая 2+1 и межобмоточные экраны алюминий или медь, если без отводов - бифиляр ПЭШО+ПЭ.

Posted
В 10.11.2022 в 23:16, Кружка сказал:

С такими никто не пересекался?

Telefunken NFLÜ 325

- were used in broadcasting houses for high level audio lines between studios

  • Like (+1) 1
Posted

Про назначение читал. Интересовал местный опыт.

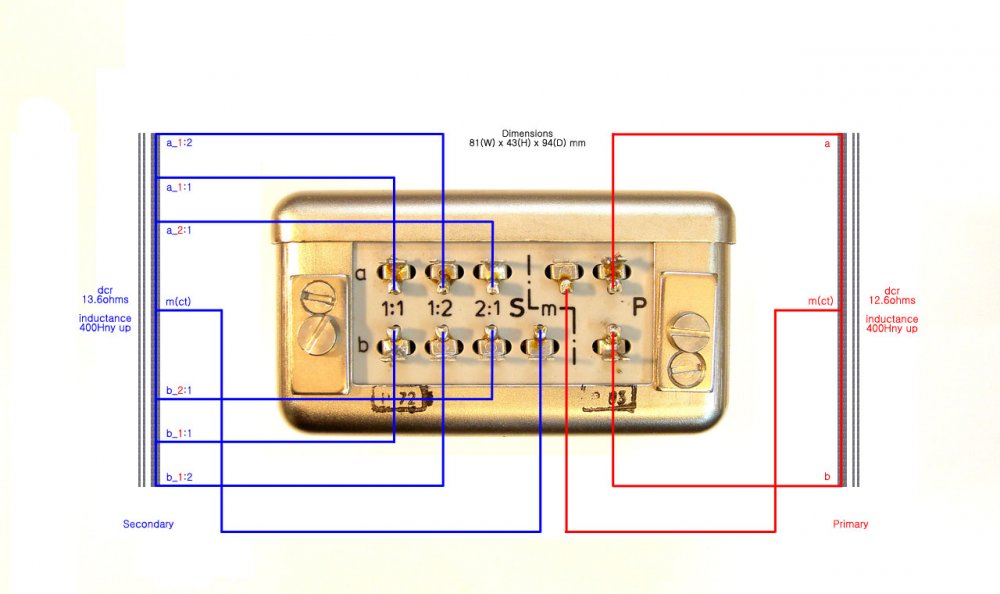

Ещё у меня не очень увязываются между собой 13 ом первички с 400 генри на последнем фото.

Posted
5 hours ago, Кружка said:

Ещё у меня не очень увязываются между собой 13 ом первички с 400 генри на последнем фото.

Хороший пермаллой имеет проницаемость 100000. При килограмме веса и провод может быть достаточно толстым.

  • Like (+1) 1
Posted

Допустим Ш20х28.
При mu=10^5 надо всего 968 витков. То есть первичка 2х500, с отводами, вторичка 2х500 со средней точкой. Размер сердечника 65х65х28. Вполне войдет.

  • Like (+1) 2
