Posted
38 минут назад, Сергей А сказал:

Взять транс 600*600 готовый , смотать одну обмотку , намотать 1/20. Там 15.5 получается для входного 2.5 Ом .


Эти линейные трансы узкополосные у тамуры.

Можно намотать, поиграться, конечно, но петь не будет. Родные к ней трансы 1 : 80, или STM 72, 1 : 100 по памяти.

Posted
1 час назад, Xрюн222 сказал:

Так, к акустике кабели, помнится, бывают и того похлеще.... Как-то видел "вживую", аж жуть :shock:.

Там метров много и ампер. Здесь ампер мало , ничего не упадет на них. Тока то нет.

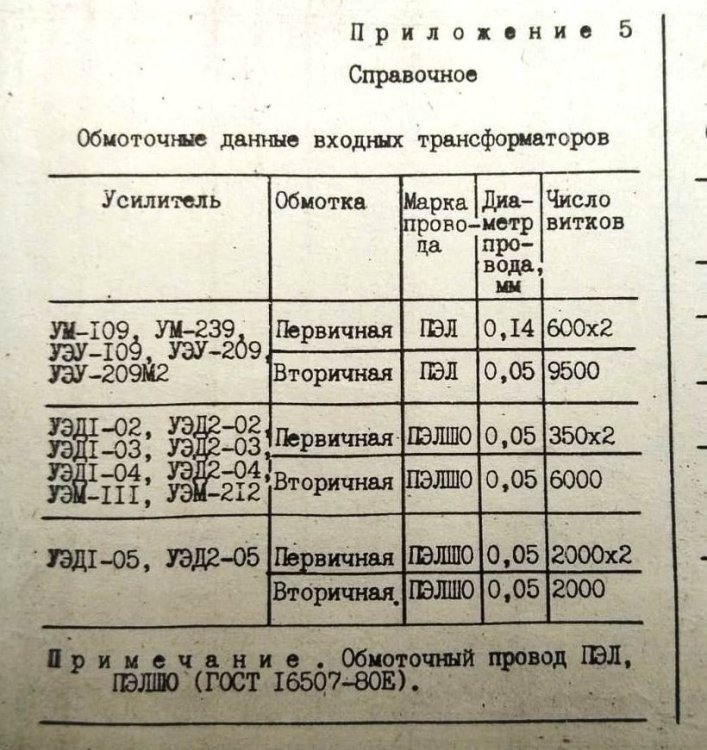

Полной таблицы не попалось. Частями




  • Smile 1
Posted

Тока почти  нет, или он очень мал, но ведь и напряжение генератора 0 целых хрен десятых милливольта. Процент потерь столь ценной мощности сигнала имеет ощутимую величину.

Posted

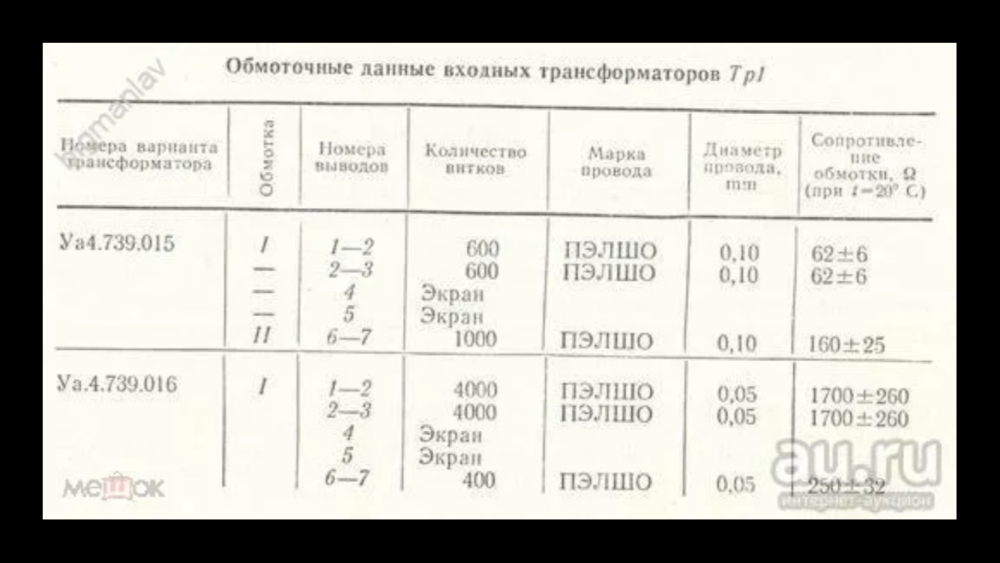

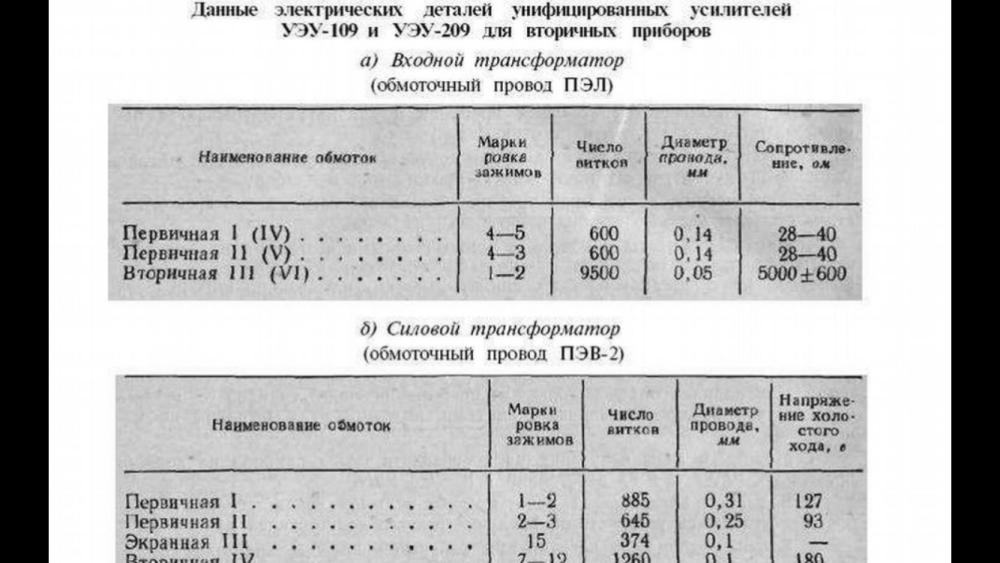

Не буду спорить. Но попробовать можно. Этих трансиков .001 полно по моему. 9500/600=15.83. Ктр.
.016 тый , 2*4000/400 , там вообще Ктр-20

Это же не мотать :)

Posted

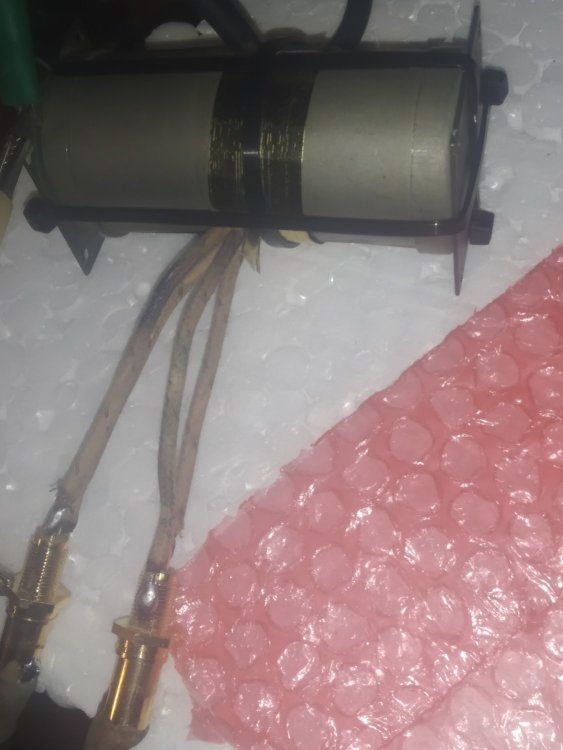

Для начала - подоспели  уже готовые трансформаторы, непонятного вида, 1 : 33, индуктивность первички на 100 Гц порядка 1 Гн, вторички >=1000  Гн, полное сопротивление трансформатора на первичке при закороченной вторичке около 7 ом.


Posted
13 минут назад, Сергей А сказал:

Не буду спорить. Но попробовать можно. Этих трансиков .001 полно по моему. 9500/600=15.83. Ктр.
.016 тый , 2*4000/400 , там вообще Ктр-20

Это же не мотать :)

Подозреваю, что эти трансы если не мотать, то всяко перематывать.

Posted
5 часов назад, VTver сказал:

 Такая же тайна трансы вестерн электрик и ланжевин ,ценники конские ,повторить никто не может.

Тайны нет,  железо и  провод высококачественные.

Чтобы повторить,  надо взять те самые материалы

Posted

С высоким коэфом  возникает проблема фона , еще в журналах на 60-х годов в америке плевались от этого фактора ,типа покупатель не должен страдать от этой проблемы

Posted

Во всяком случае, подключение в экспериментальную установку показанных на фото трансформаторов 1 к 33 - ко всему прочему, бонусом, заметно уменьшило имевшиеся до того проблемы фона.

Издеваться можно сколько угодно, если по какой либо причине хочется, но, в данном случае и ему подобных, видимо, в силу ничтожности сигналов, материалы, контакты и пр. слышно "чудовищно", это известный мед.факт

  • Like (+1) 2
Posted
18 минут назад, Сергей А сказал:

....Редкая пара 6N23P серебряного щита — Святого Грааля 75 футов с отражателем SWGP ECC88 6922 E88CC 6DJ8.....

Ноги кривущие, из телика явно, 400$ пара, веселее стало точно!

Posted
15 минут назад, S.Laptev сказал:

Редкая пара 6N23P серебряного щита — Святого Грааля 75 футов с отражателем SWGP ECC88 6922 E88CC 6DJ8.....

Сундукеи уже оттоптались на этой теме: https://soundex.ru/forum/index.php?/topic/43896-порекомендуйте-хорошие-6922/page/2/



5 минут назад, Сергей А сказал:

И зачем вы на это внимание обратили ?

А у нас тут филиал Сундука.:smile-11:

Posted
48 минут назад, Xрюн222 сказал:

Я так понимаю, обычное свойство МС- головок, типовая процедура подбора трансов, по Крылову И.А....

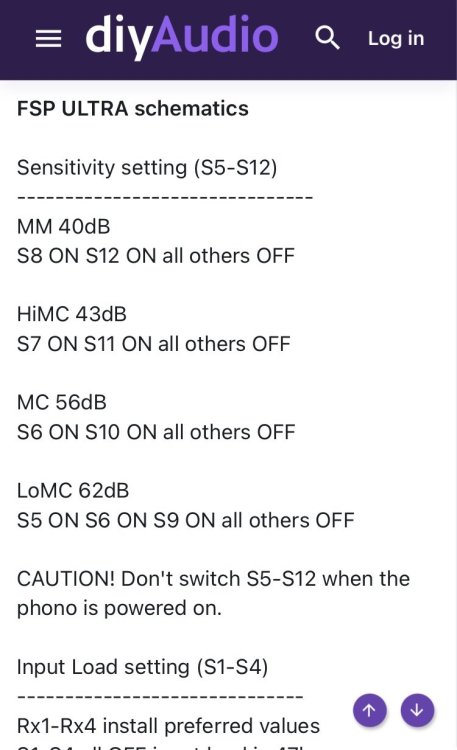

https://www.diyaudio.com/community/threads/gb-group-buy-salas-ultrafsp-riaa.354704/

Полный кит на этот корректор 185+44 = 229$

Даже меньше стоимости трансформатора.
Он и низкоуровневые МС обслуживает.


Posted
24 минуты назад, Сергей А сказал:

И зачем вы на это внимание обратили ?

А вы зачем? Трансы тоже смешные, никаких данных нет, даже витков и Ктр, не стал обращать внимание, вас пощадил. Не всё же время в тоске проводить, торгует наш, с ником момулко:smile-03:

Posted

Глянул характеристики древнего транса Ортофон 6600 от JS

сопротивление первички 1.5ом, вторичка 1500 , ктр 115

  • Like (+1) 2
Posted
47 минут назад, VTver сказал:

Глянул характеристики древнего транса Ортофон 6600 от JS

сопротивление первички 1.5ом, вторичка 1500 , ктр 115

Интересная информация. Уж JS- то в трансформаторах точно разбирался!

Даже у них была история с коррекцией прямо на трансформаторе.


Posted
15 часов назад, VTver сказал:

С высоким коэфом  возникает проблема фона , еще в журналах на 60-х годов в америке плевались от этого фактора ,типа покупатель не должен страдать от этой проблемы

Ну у простого потребителя могли и возникать вполне. Ортофон в америке ESL назывался. У нас же проблем никаких быть не должно, пара ом у головки, омы у транса на входе, почти к.з.

А головка у Никиты на родном шелле сидела, скорее всего, а за ней, вплотную, трансы, поэтому проблемы с весами-грузами возникли. Сама головка 7 грамм, с трансами 20-ть где-то с шеллом вместе. Картинки лень искать.

2 часа назад, Xрюн222 сказал:

Интересная информация. Уж JS- то в трансформаторах точно разбирался!

Даже у них была история с коррекцией прямо на трансформаторе.


Фонофильм стал позднее Ортофоном называться, а JS мотали им трансы, разные, в том числе и силовые, есть у меня. Вообще и не такое делали в то время, а выход транса прям в сетку, как и у ЕАГ венгерского. В 47-50 ком если включать, некоторые проблемы будут.

Posted

В 50-х и начале 60-х, ортофоны были головками для профессионального использования, ESL -это бытовая версия для американского рынка, первая бытовая головка была , как раз SL-15 с встроенным трансом и без.
