В этой теме предложу разные трансформаторы, которым не нашел применения.

Отправка из Тольятти почтой, Боксберри, СДЭК или предлагайте варианты.

Оплата на карту СБ.

1. Трaнсфоpмaтор c фрaнцузcкoго пpoмoборудования 60-х гг. 3-х катушечный с возможностью переключения 220/380в. Габариты 180х125х100 мм(с крепежом), железо Ш/I 24х48 мм, габарит железа 150х125х48 мм, окно 32х76 мм, толщина пластин 0,4 мм. Вес 7 кг. Цена 1000 руб. Могу продать только железо, цена та же. Также подскажу где взять ещё один такой, если будет необходимо.

Схема включения есть на табличке. Но так и не разобрался с подключениями. Поэтому не задавайте мне вопросов по этому поводу.

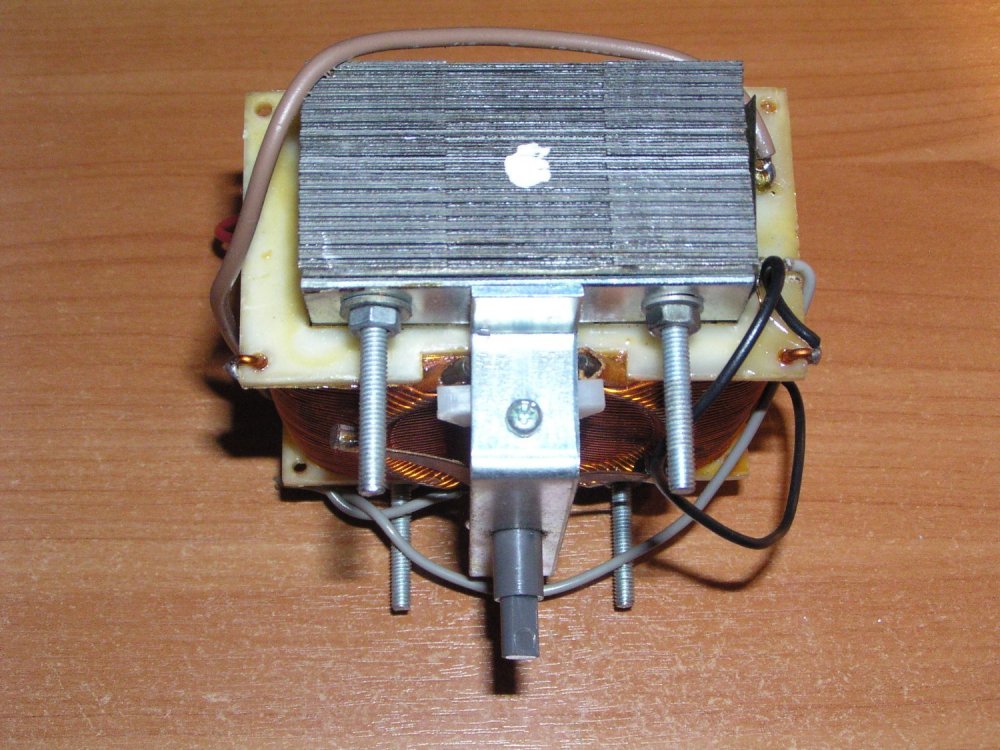

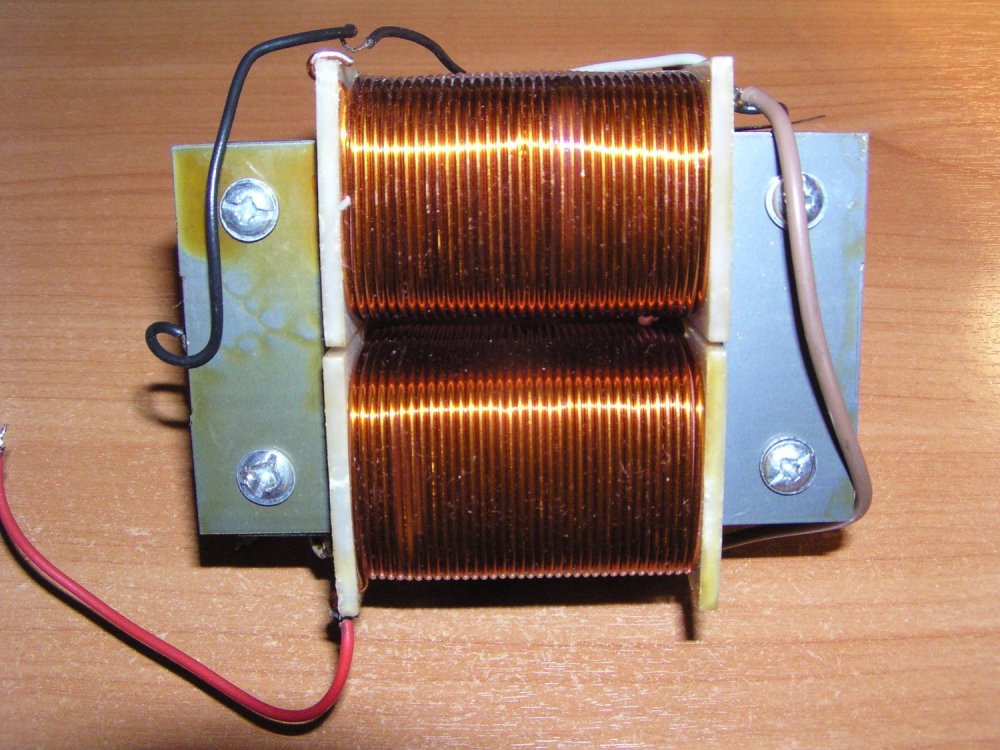

2. Трансформатор от японского микроскопа. Двухкатушечный, первичка 220в (провод 0,6 мм), вторичка регулируемая 0...12в (провод ф1,5 мм). Габариты 107х84х65(с валом регулировки 85) мм. Вал под ручку с "лыской" пластиковый ф6 мм. Цена 3000руб.

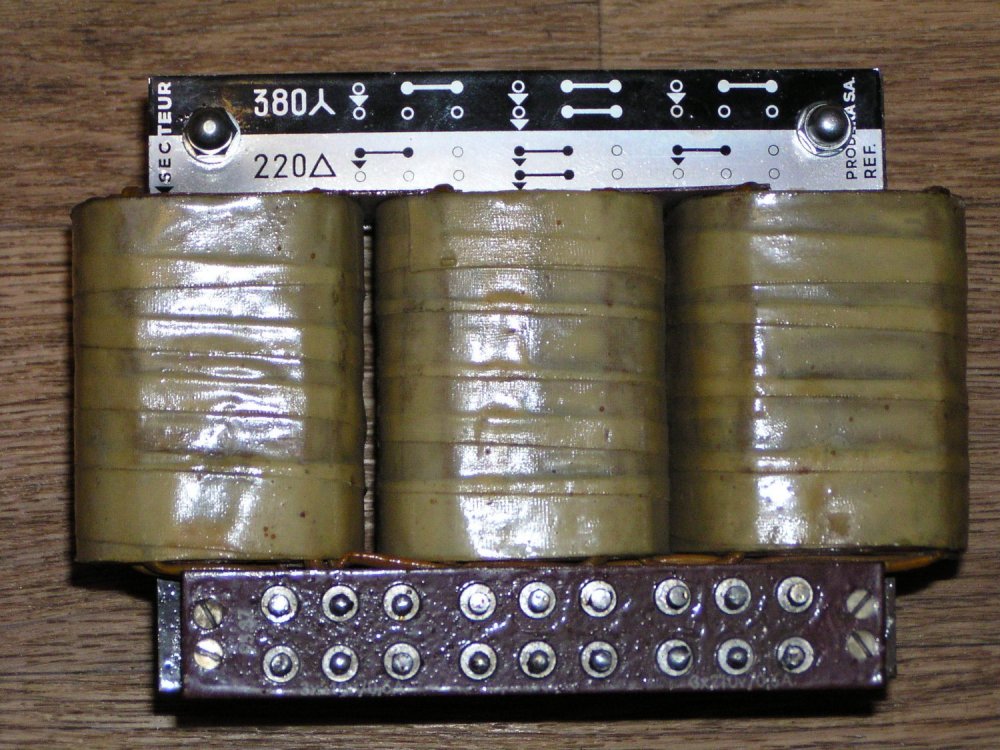

транс фр (1).JPG

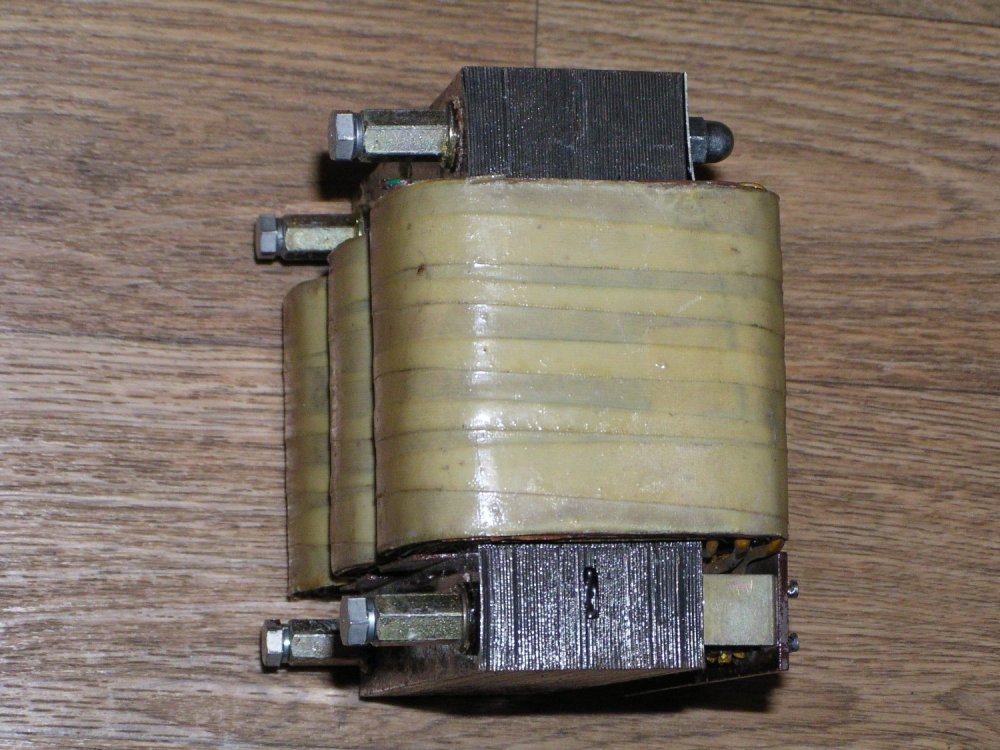

транс фр (2).JPG

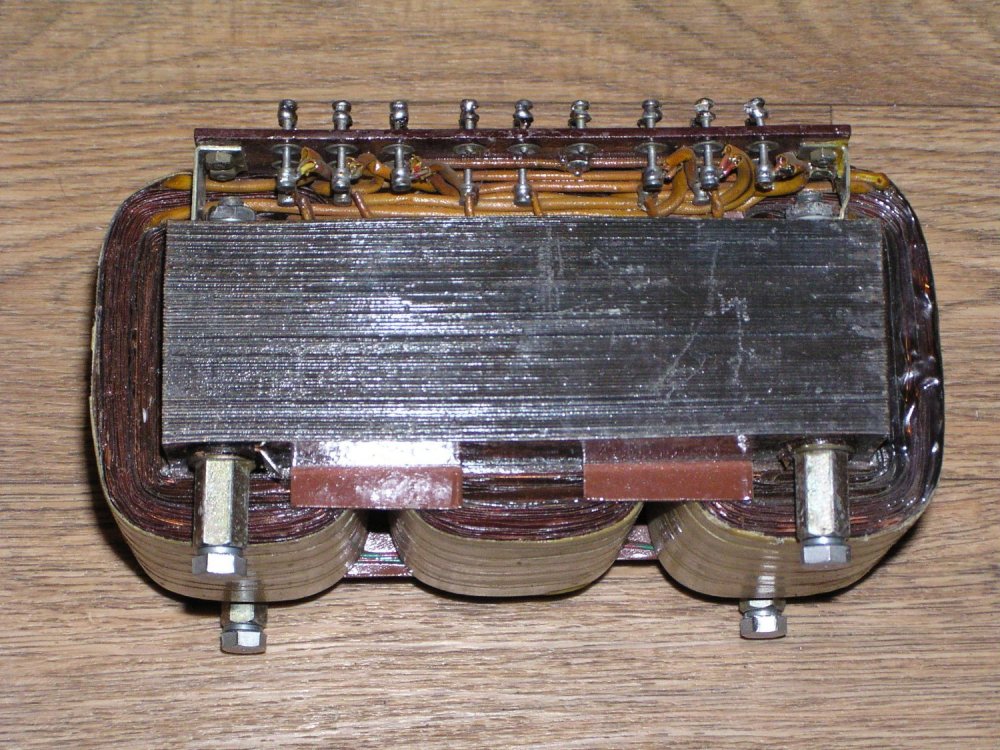

транс фр (3).JPG

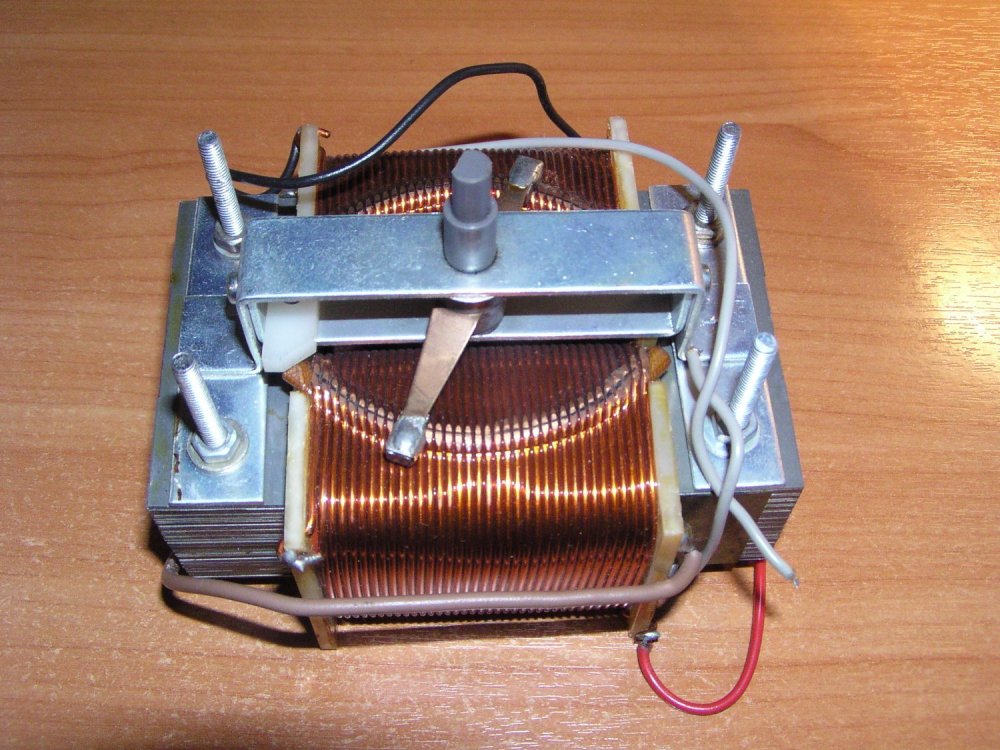

ЛАТР (1).JPG

ЛАТР (2).JPG

ЛАТР (3).JPG

TOYK Enthusiast

TOYK

Posted
Posted

По первой позиции трансформатор, не очень понятно, первичку можно подключить на 3 фазы к 380 в или 220в. А вторичка есть? Или я не увидел?

Андрей ИМ Enthusiast

Андрей ИМ

Posted
  • Author
Posted

Я тоже не увидел..

Схема включения есть на табличке. Но так и не разобрался с подключениями. Поэтому не задавайте мне вопросов по этому поводу.

alex2203 Proficient

alex2203

Posted
Posted

А хотя бы прозвонить. на таблички нет ( я во французском  "не ни бум бум" фильм "баламут") допустим 1,3,7 ламели  на 220 подключаются? Они звонятся  или нет? судя по фото там все ламели подключены. Там может быть интересные выходные напряжения, или подключения.

TOYK Enthusiast

TOYK

Posted
Posted
12 часов назад, Андрей ИМ сказал:

Я тоже не увидел..

Спасибо за ответ

Андрей ИМ Enthusiast

Андрей ИМ

Posted
  • Author
Posted

Какая может быть вторичка у 3-х-фазного транса? Подключаешь 3х380в звездой, снимаешь 3х220в, но необязательно 3 фазы снимать. Или наоборот.

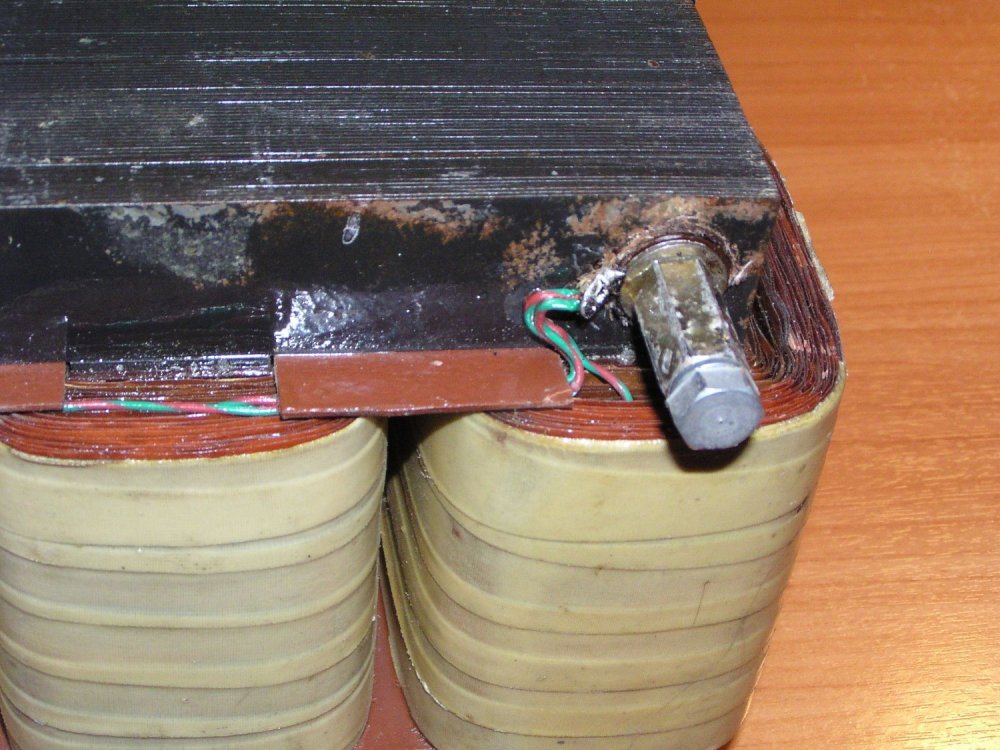

Обмоток куча и все звонятся, но что куда, мне неведомо. И ещё момент. Кроме планки с ламелями, кучка проводов выведена на массу(сердечник).


BAA Master

BAA

Posted
Posted
15 minutes ago, Андрей ИМ said:

Какая может быть вторичка у 3-х-фазного транса?

Вторичная, какая еще. Транс по первичке D-Y или звезда-треугольник. И вторичек,обычно, каждой по три. Выпрямляется мостом Ларионова он же Полака он же Гретца... и так далее со всяким Латурами и прочими. При однофазной нагрузке можно (по теплу) снять до 70% от установленной мощности.

TOYK Enthusiast

TOYK

Posted
Posted
21 минуту назад, Андрей ИМ сказал:

Какая может быть вторичка у 3-х-фазного транса?

Ну вот например


TOYK Enthusiast

TOYK

Posted
Posted
40 минут назад, Андрей ИМ сказал:

Подключаешь 3х380в звездой, снимаешь 3х220в

Поэтому меня и заинтересовал ваш трансформатор. Пытаюсь понять, откуда снять 3х220в.

Андрей ИМ Enthusiast

Андрей ИМ

Posted
  • Author
Posted

Наверное вы правы, с 3-х-фазниками не имел дела.

Издалека по картинке вряд ли получится разобраться с подключениями. Забирайте на эксперименты, недорого продаю для такого габарита. Да и габарит для 3-х-фазника весьма скромный.



  • 2 weeks later...
TOYK Enthusiast

TOYK

Posted
Posted
В 29.12.2023 в 11:19, Андрей ИМ сказал:

Подключаешь 3х380в звездой, снимаешь 3х220в

Андрей, спасибо еще раз за трансформатор. Подключил и снял То, что нужно! ??




  • 1 month later...
Андрей ИМ Enthusiast

Андрей ИМ

Posted
  • Author
Posted

В честь мужского праздника предложение до воскресенья.

Трансформатор-ЛАТР от японского микроскопа. Бонусом передняя панель со стрелочным индикатором и пр. (всё на фото).  3000 руб

ЛАТР (1).JPG

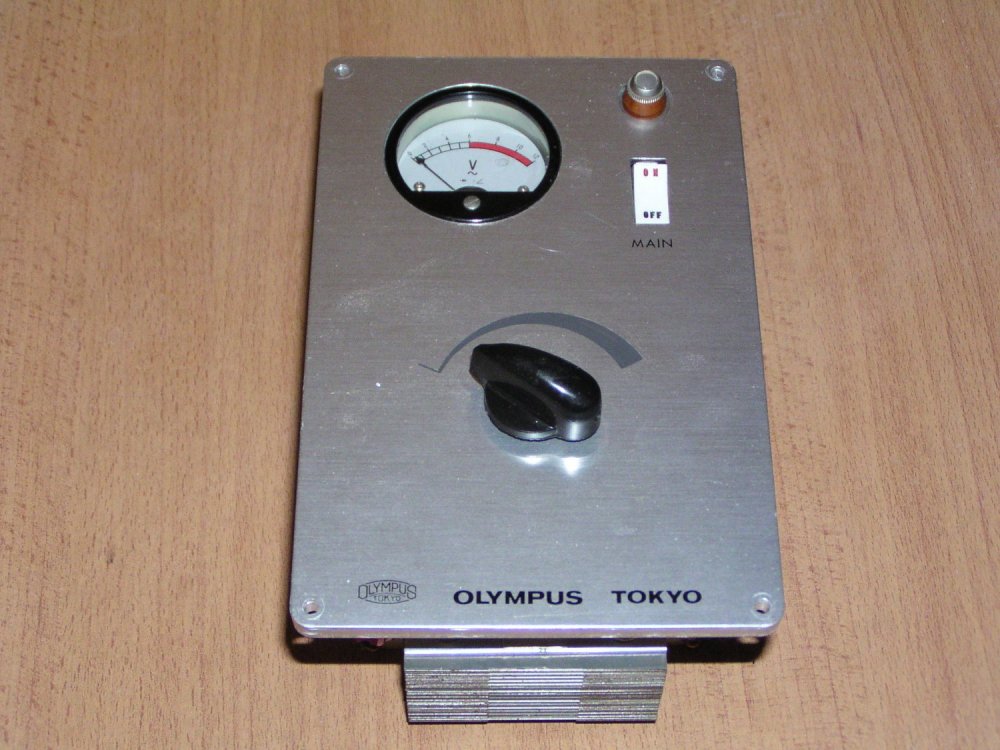

ЛАТР с панелью.JPG

  • 3 weeks later...
Андрей ИМ Enthusiast

Андрей ИМ

Posted
  • Author
Posted

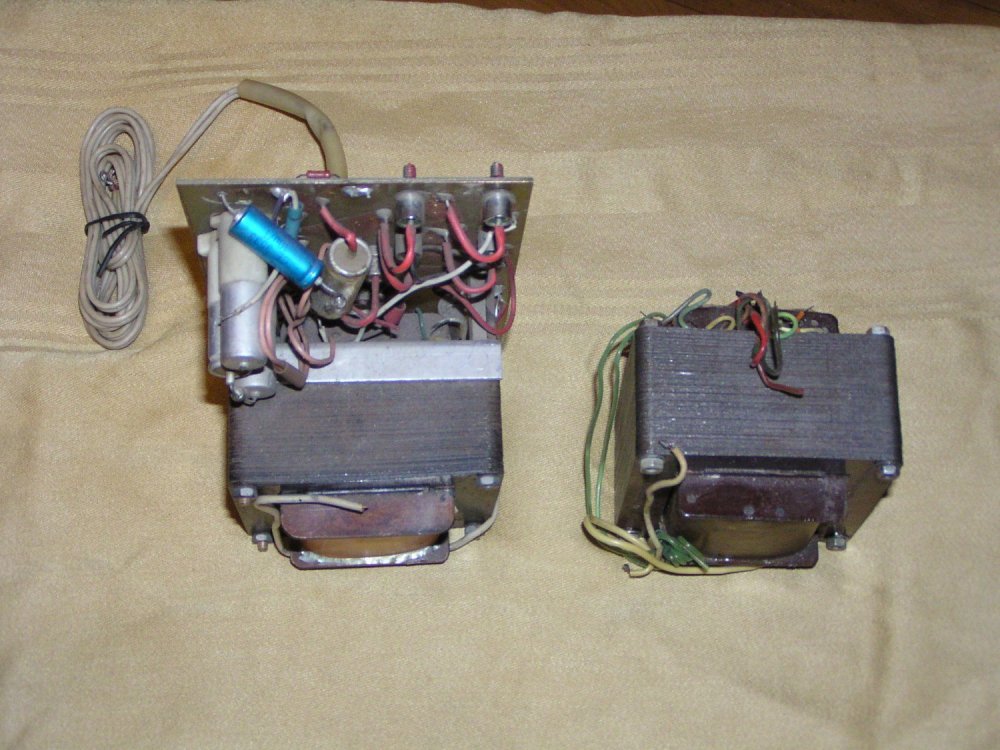

Добавлю пару силовых трансформаторов от вобулоскопа TR-0813, старинного лампового аппарата производства Венгрии. Прекрасное Ф-железо М85, толщина набора 43мм, толщина пластин 0,35мм.

Один трансформатор вместе с платой БП вобулоскопа.

Были мысли вытащить железо и использовать его для межкаскадного или выходного трансформатора. А в катушку с обмотками подобрать отечественное железо и использовать в качестве силового трансформатора. Но не сбылось..

Цена 5000 руб за пару.

Информации в сети достаточно, но выложу что нашел сразу.

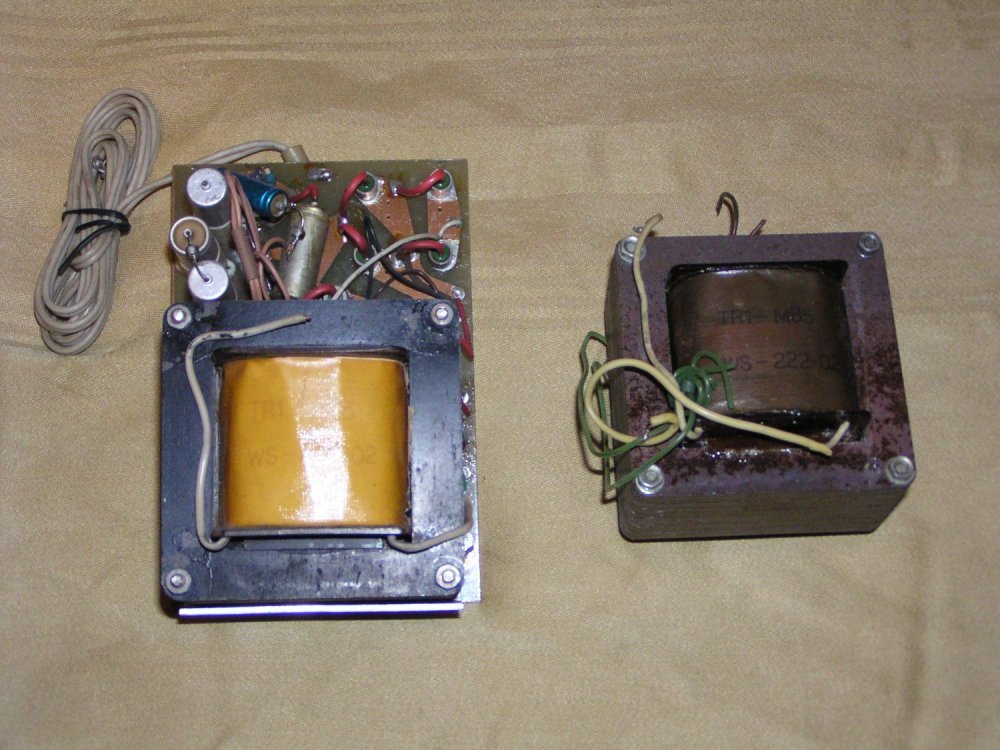

Трансы вобулоскопа (1).JPG

Трансы вобулоскопа (2).JPG

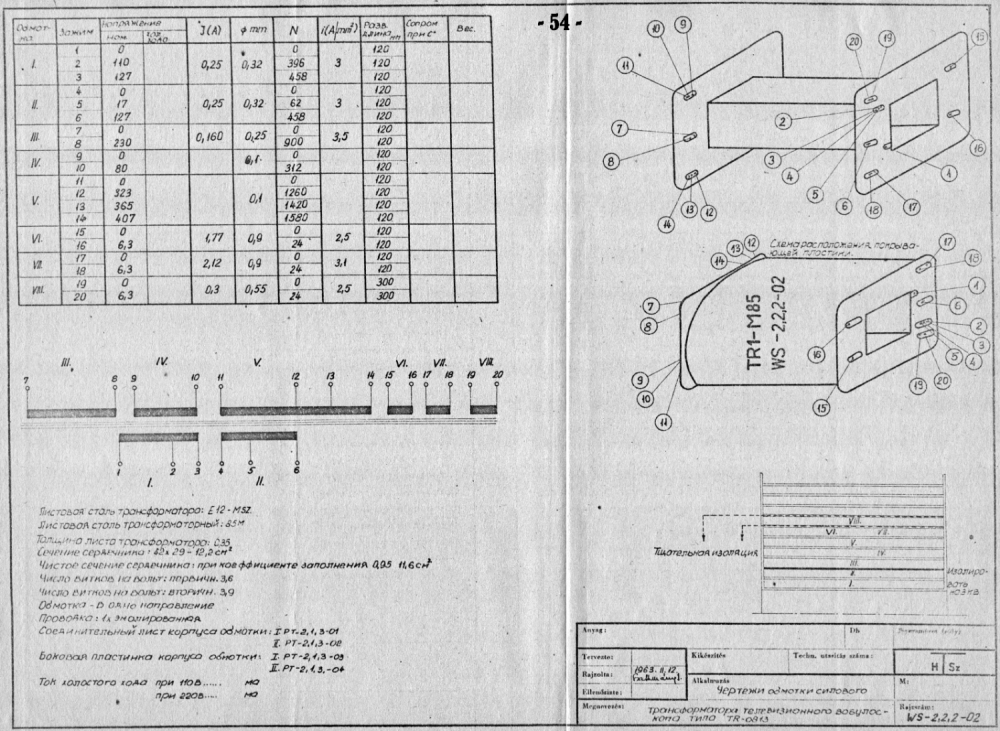

TR0813_RU.djvu
