Как ни странно, но последнее время определенную популярность набрала тема построения усилителей на германиевых транзисторах. Не только в гитарных педалях им нашлось место.

Предлагаю в этой теме делится опытом и схемами построения подобных усилителей в современных условиях.

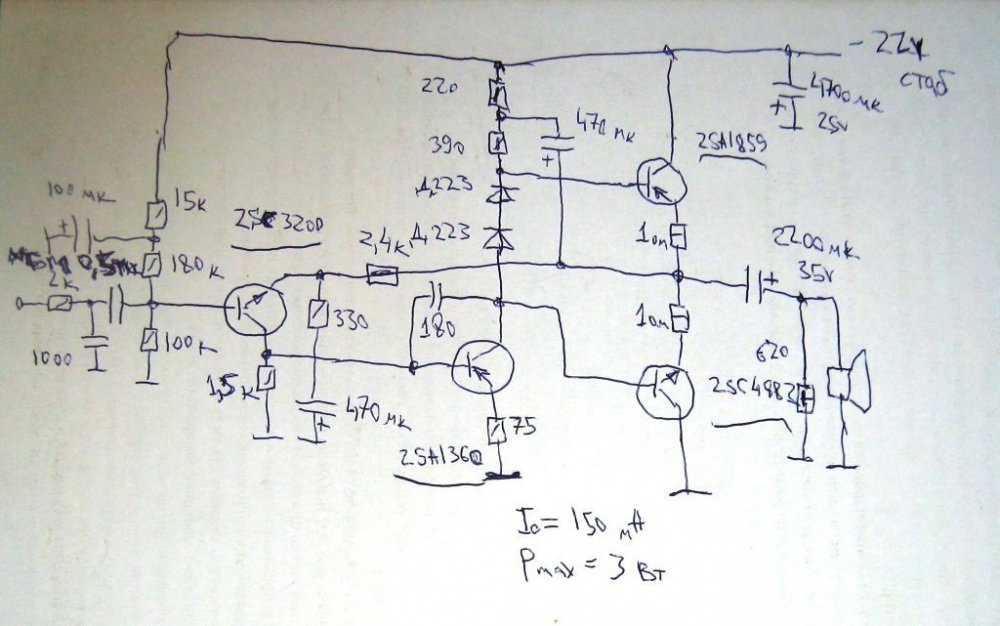

У меня, например, уже довольно давно успешно трудится простой усилитель по схеме, которую привожу ниже. И несмотря на скромные параметры германия, на мой субъективный взгляд в моей системе этот простой усилитель играет интереснее, чем многие сверхлинейные транзисторные усилители, которые я пробовал.


  • Like (+1) 1
Posted
17 минут назад, Valinor сказал:

Как ни странно, но последнее время определенную популярность набрала тема построения усилителей на германиевых транзисторах.

Где "набрела"?

Posted
5 часов назад, Valinor сказал:



У меня, например, уже довольно давно успешно трудится простой усилитель по схеме, которую привожу ниже. И несмотря на скромные параметры германия, на мой субъективный взгляд в моей системе этот простой усилитель играет интереснее, чем многие сверхлинейные транзисторные усилители, которые я пробовал.



Это вариация схемы Линна? Чем именно лучше Ваш вариант классического Линна?

Posted
2 минуты назад, sova сказал:

Это вариация схемы Линна? Чем именно лучше Ваш вариант классического Линна?

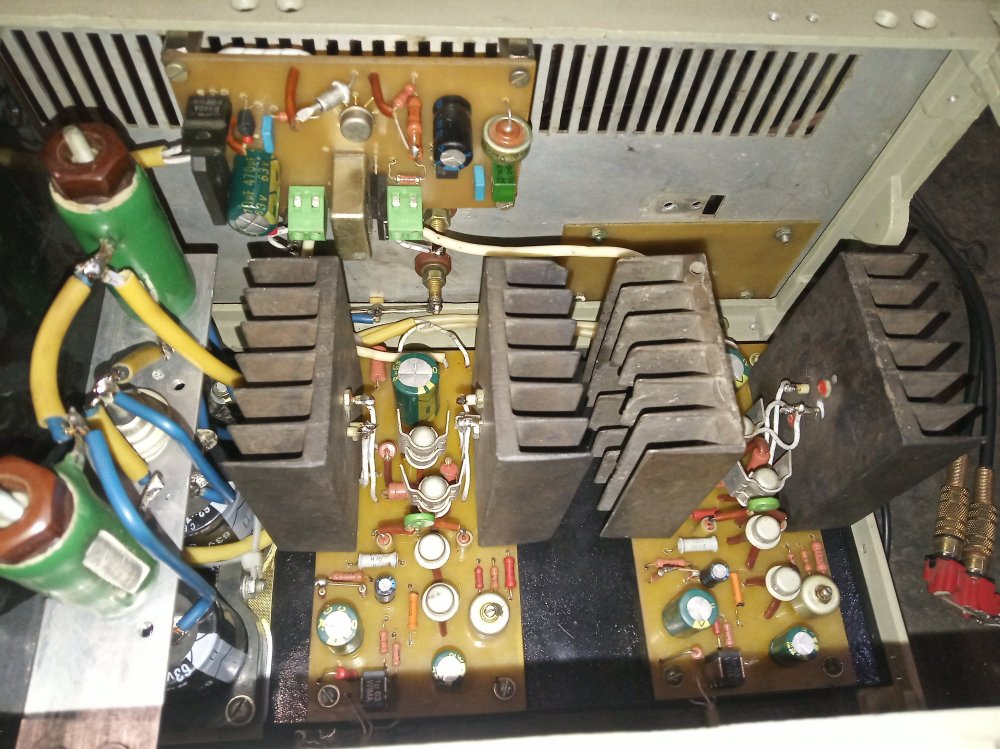

Да, по сути это классический Линн. Основное отличие, что для лучшей термостабилизации усилителя применен транзистор VT2, закрепленный на радиаторе вместе с выходными транзисторами. Пробовал применять в этой цепи диоды, но с ними ток покоя очень сильно уплывает, с транзистором все держится и регулируется стабильно.

Posted (edited)

Может быть стоит перенести посты по новому ресурсу в раздел "Предложения по форуму/  Новый Портал" (во избежание возникновения аналогичных вопросов от других участников)?

Edited by Сергей Ал.
  • Like (+1) 1
  • 1 month later...
Posted

Напоминает ламбу из тойоты от гаражных умельцев.
Широполосные ОУ пользуют германий в сочетании с кремнием но не для звукоусиления.
Использование в одном плече усилителя 2 ОК а в другом 2 ОЭ это для симметрии, а не от убогости элементной базы, не так ли?

Posted

Да там,140уд7,это ста+задержка чтоб щелчка не было при включении..

6 минут назад, юрий робертович сказал:

ЭТО, тантал, ниобий - в топку!

это к52-2.. ну...тут главное надежность:classic_smile:

Posted
2 hours ago, юрий робертович said:

С Черным холодильником что ли хотели сравнить, или что?

Нет!

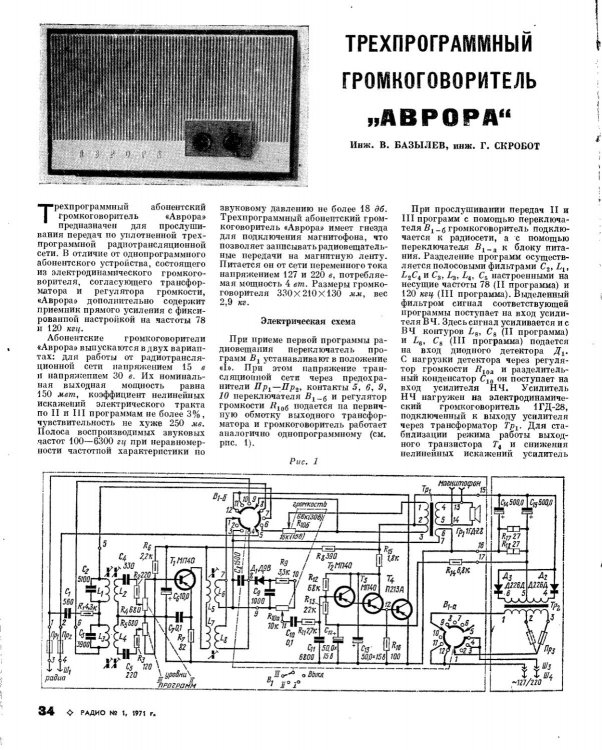

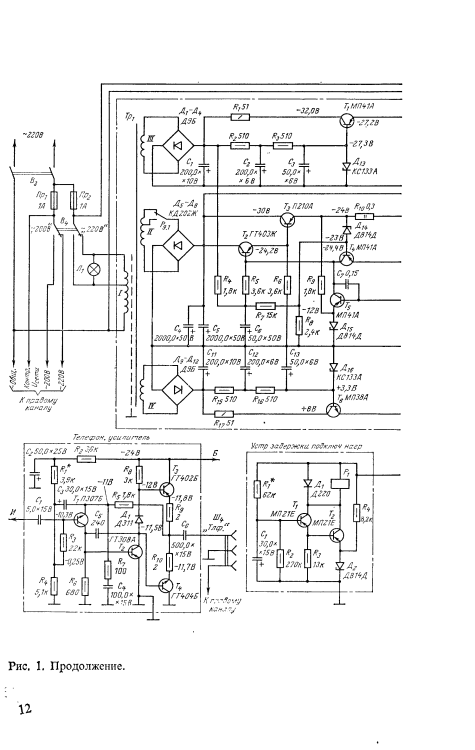

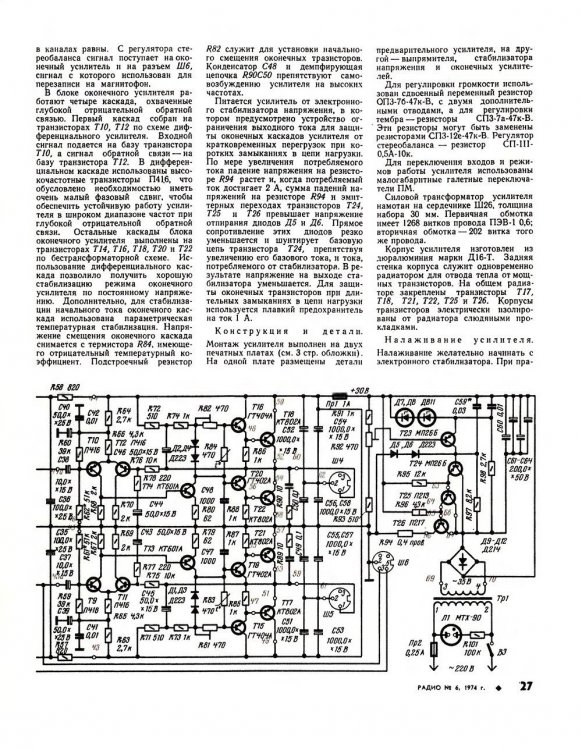

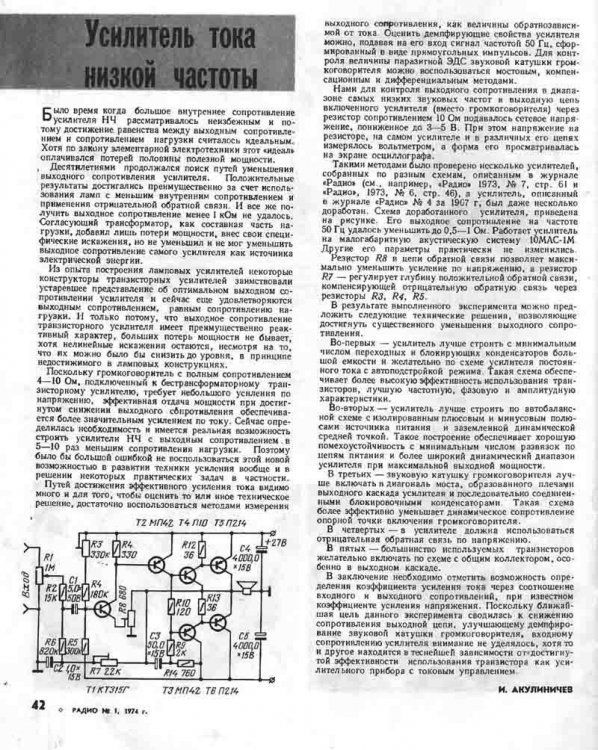

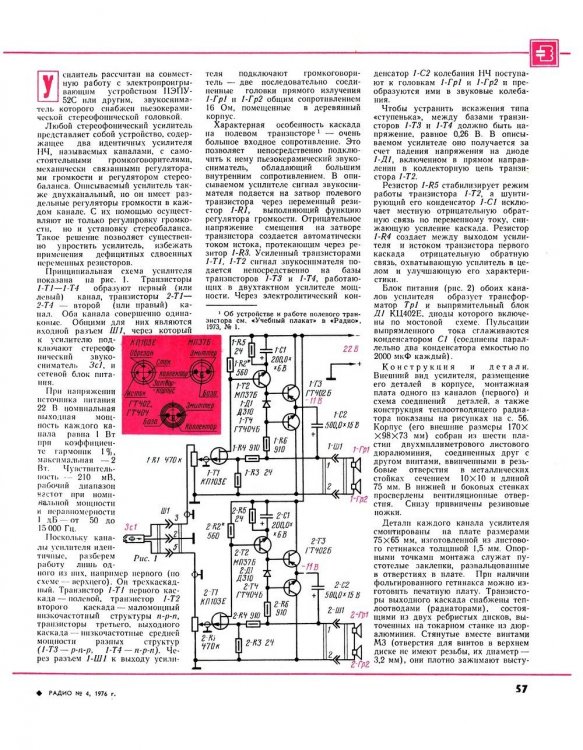

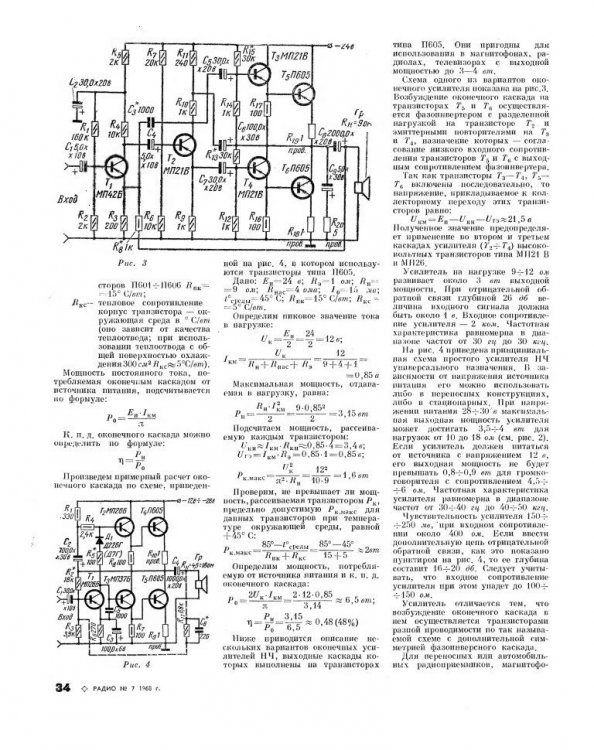

Как то вот так:

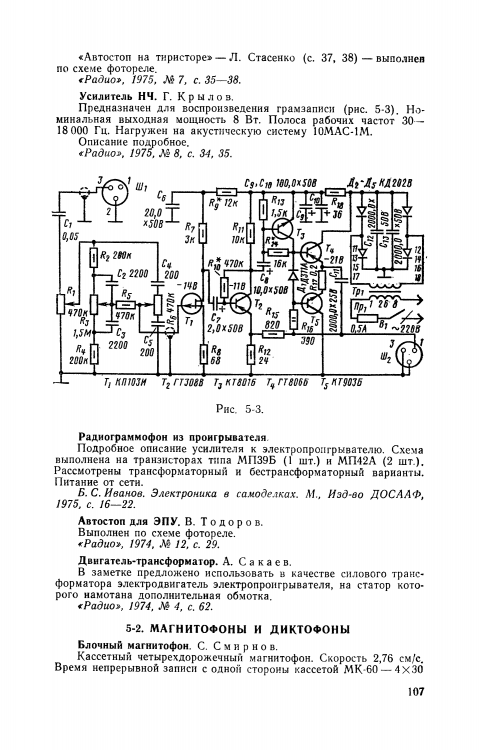

Posted

Они боятся превышения питания..если не превышать...все ОК..

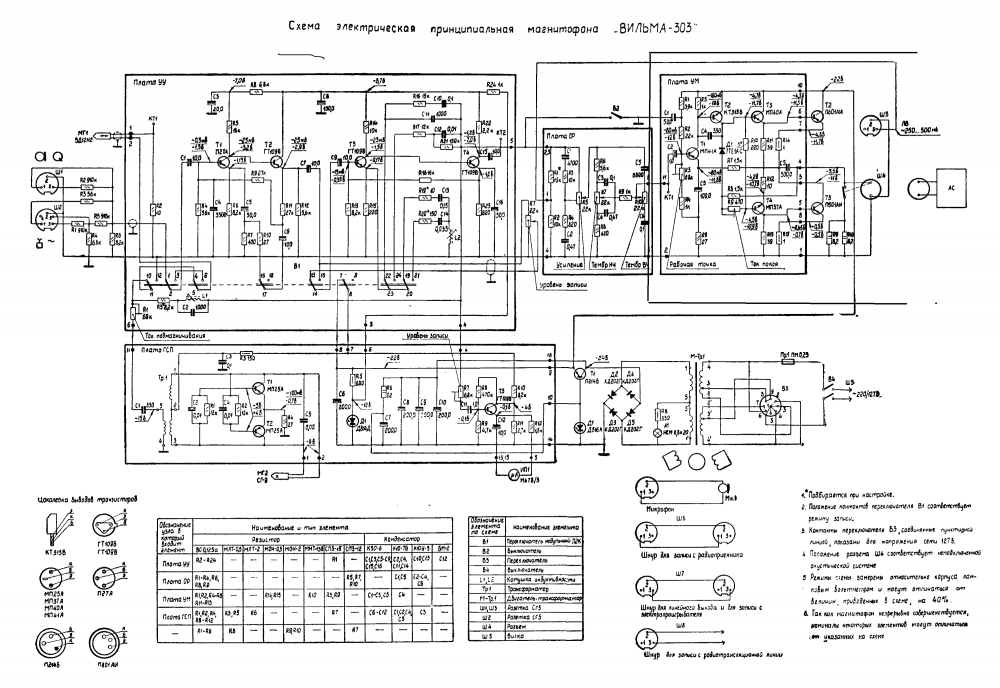

У меня катушечник олимп 005..он весь на к53-1 собран...да и других примеров хватает

Я для ламповика следующего спецом закупил это-4..(в анодное питание их)

Posted

У нас по отрасли запретили, где то с 85 года.Превышение ни при чем.

А я с 1982г, когда делал Зыкова на П601,, не мог понять что со звуком. Бать, Зыков, Крылов, Шушурин НИКОГДА эти "игрушечки" не применяли.
