Posted
3 часа назад, Lukasarts сказал:

выходники разместились в ПОДВАЛЕ !  А с верху получилось поставить два питающих трансформатора

Только оси тр-ров совпадают - возможен фон

пока не наделали "дырок" , нужно подключить ТАН, а к выходному тр-ру подключить  акустику  и послушать

Posted
22 часа назад, arcev сказал:

Только оси тр-ров совпадают - возможен фон

пока не наделали "дырок" , нужно подключить ТАН, а к выходному тр-ру подключить  акустику  и послушать

они ж друг от друга 30 см.... и еще колпаками отделены



Posted
13 часов назад, Lukasarts сказал:

они ж друг от друга 30 см

ТАН сверху, а выходной тр-р под ним в подвале ( судя по фото) и откуда 30см

подпаять 4 проводка и заранее (до монтажа) проверить - делОв на 5минут с перекуром

  • Like (+1) 1
Posted
В 15.03.2025 в 07:06, arcev сказал:

ТАН сверху, а выходной тр-р под ним в подвале ( судя по фото) и откуда 30см

подпаять 4 проводка и заранее (до монтажа) проверить - делОв на 5 минут с перекуром

проверим... это не вопрос... но как бы у них магнитные поля направлены в разные стороны и отделены металлом (шасси). Я наблюдал, как два три трансформатора стоят рядом ( выходник -- питающий -- выходник). Они развернуты по отношению друг к другу (по магнитным полям) и не фонят.

  • 2 weeks later...
Posted

Теперь самый хороший вопрос...

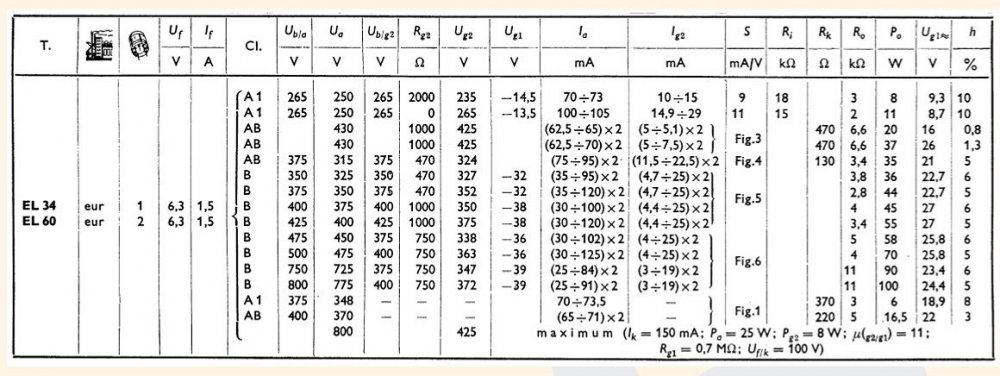

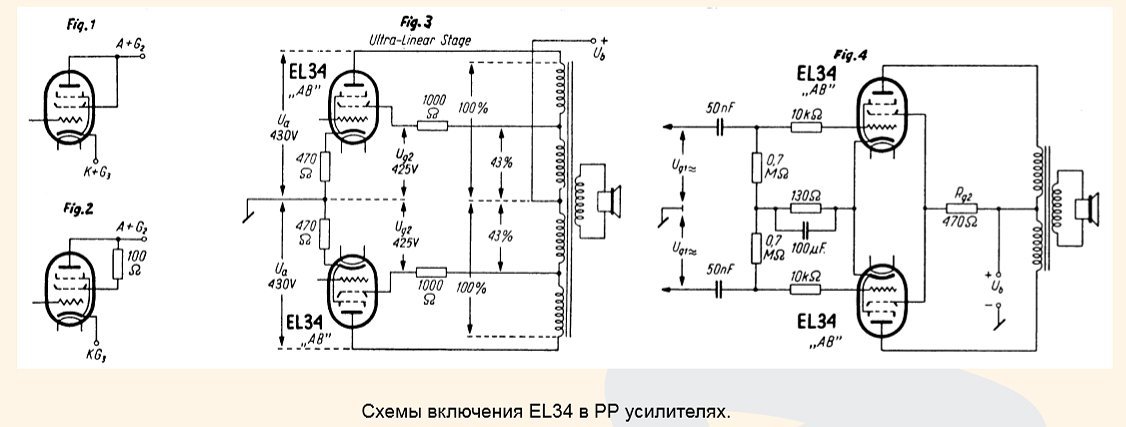

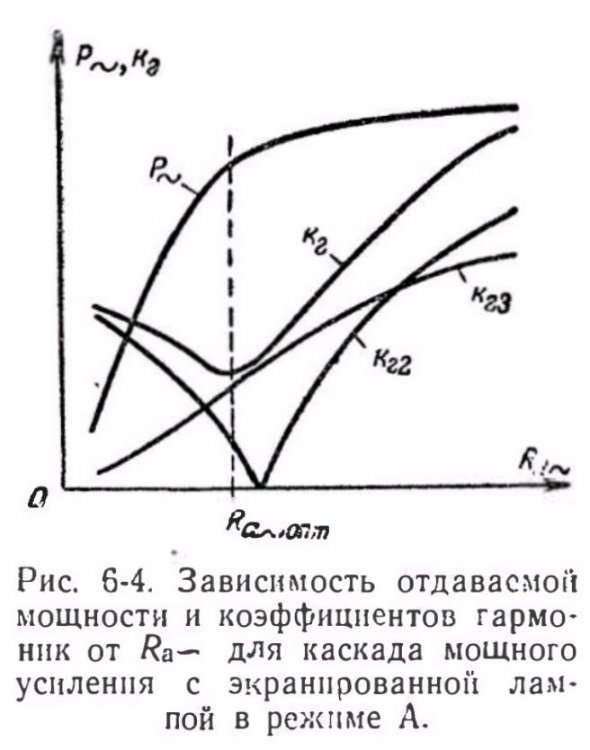

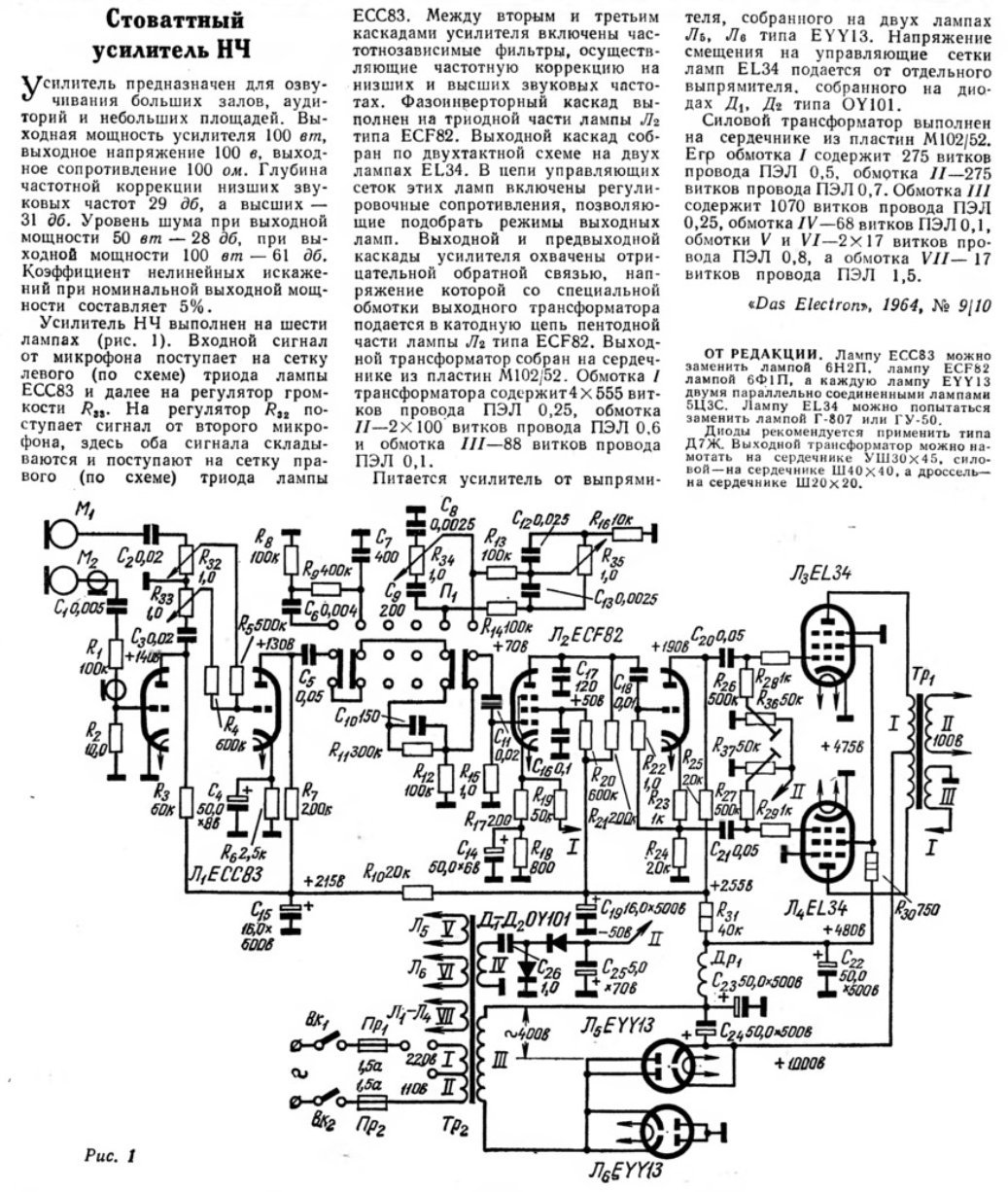

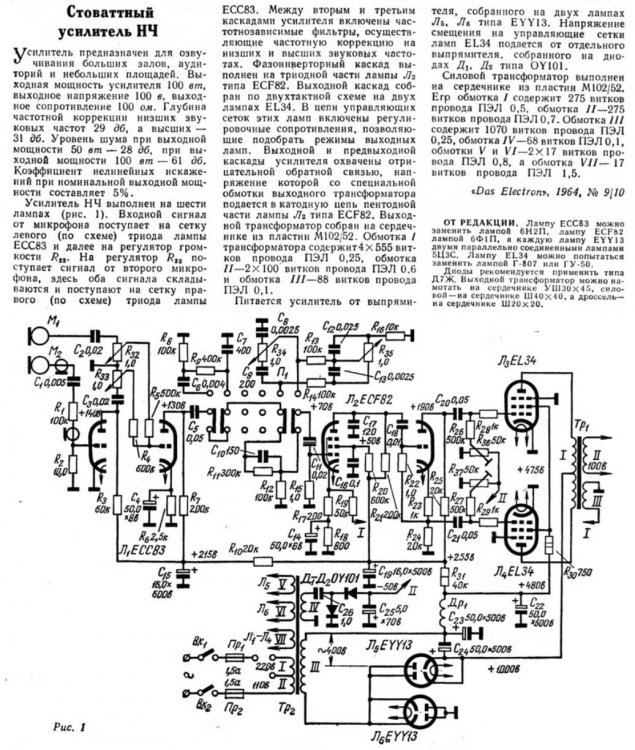

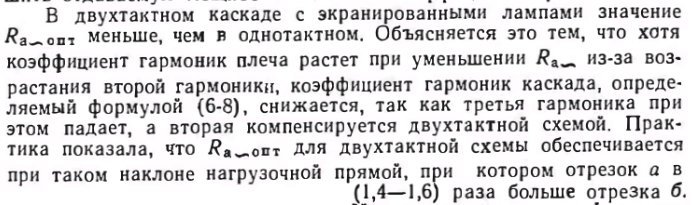

Какие лучше всего лампы использовать в драйвере и фазоинверторе для двухтактничка на EL 34 ? Вопрос денег не стоит (в пределах разумного). Можно как отечественные, так и импортные аналоги. Мне самое главное ЗВУК ! .. только под вот такую вот панель..Picture background




Выходные трансформаторы  Lundhal 1663

Анодное - 450 В

диоды - карбидкремния

Благодарю.

1663.pdf

Posted
19 часов назад, Lukasarts сказал:

Теперь самый хороший вопрос...

Какие лучше всего лампы использовать в драйвере и фазоинверторе для двухтактничка на EL 34 ? Вопрос денег не стоит (в пределах разумного). Можно как отечественные, так и импортные аналоги. Мне самое главное ЗВУК ! .. только под вот такую вот панель..Picture background




Выходные трансформаторы  Lundhal 1663

Анодное - 450 В

диоды - карбидкремния

Благодарю.

1663.pdf 23.01 kB · 4 загрузки

6Н8С МЭЛЗ с мет анодами, серые 6Н8С НЭВЗ сто процентов задушат звук

  • 4 weeks later...
